Трехдиапазонный коротковолновый приемник прямого преобразования • HamRadio

Трехдиапазонный коротковолновый приемник прямого преобразования принимает сигналы любительских радиостанций в диапазонах 7, 14 и 21 МГц. К числу особенностей схемотехнического решения следует отнести отсутствие переключателя диапазонов и то, что частота гетеродина не изменяется при переходе с одного диапазона на другой.

Чтобы понять это нужно вспомнить что частоты любительских КВ диапазонов расположены в правильной геометрической прогрессии. То есть, гармоники НЧ диапазонов оказываются в ВЧ диапазонах. Поэтому, гетеродин работает на частотах диапазона 7 МГц, а при приеме на диапазонах 14 МГц и 21 МГц, соответственно смеситель работает на второй и третьей гармонике гетеродина. Поэтому, гетеродин можно не переключать. Смена диапазонов производится перестройкой входного полосового фильтра. Обычно, в такой схеме используют переключаемые входные контура или контурные емкости. Это требует наличия переключателя и значительного числа других деталей.

Здесь, вместо того чтобы изменять ступенчато частоту настройки входного фильтра, его частота перестраивается плавно с помощью двухсекционного переменного конденсатора. На ручке-указателе, закрепленной на оси этого конденсатора нужно сделать три отметки, соответствующие настройке входного полосового фильтра на диапазон 7 МГц, 14 МГц и 21 МГц. Кроме упрощения механической конструкции схемы выбора диапазонов, такой способ позволяет в случае необходимости немного подстраивать входной фильтр так, чтобы, например, отстроиться от помех или получить максимум чувствительности и селективности в нужном участке выбранного диапазона.

Рассмотрим схему трехдиапазонный коротковолновый приемник прямого преобразования.

Сигнал от антенны поступает через коаксиальный разъем Х1. На сдвоенном переменном резисторе R1 сделан плавный входной аттенюатор, которым можно регулировать чувствительность приемника (ручка подписана «Уровень»),

Далее, – двухзвенный полосовой фильтр на контурах L2-C4. 1-C1-C3-C2-C4.2-L3, перестраиваемый с помощью сдвоенного переменного конденсатора с воздушным диэлектриком С4. Катушка L1 служит для связи входного аттенюатора с фильтром.

На выходе полосового фильтра включен однотактный ключевой смеситель на полевом транзисторе VT1. Сигнал гетеродина поступает на затвор транзистора и он работает как сопротивление, управляемое сигналом, поступающим на затвор, фактически кпючующий входной сигнал на выходную емкостную нагрузку. Закрывающее напряжение на затворе VT1 устанавливается автоматически из-за выпрямляющего действия перехода транзистора.

Открывание VT1 происходит при определенной величине напряжения на его затворе. При этом, изменяя величину синусоидального напряжения гетеродина мы изменяем угловую величину (точку синусоиды) на которой открывается VT1. Таким образом, изменяя величину напряжения гетеродина мы изменяем скважность импульсов открывания VT1. В данном случае, при работе на гармониках, для получения равномерной чувствительности во всех диапазонах нужно чтобы скважность была около четырех. Для того чтобы этого достигнуть нужно, чтобы VT1 был с напряжением отсечки как минимум в два раза меньше чем у VT2.

На выходе смесителя образуется комплекс частот, низкую частоту с полосой 3 кГц из которого выделяет П-образный ФНЧ C10-L5-С11. Далее, усиление низкочастотного сигнала с помощью УНЧ, состоящего из предварительного усилителя на транзисторе VT3 и усилителя мощности на микросхеме А1, нагруженного на миниатюрный динамик В1 сопротивлением звуковой катушки 8 Ом. Резистор R6 служит для регулировки громкости.

Гетеродин сделан на транзисторе VT2 по схеме индуктивной трехточки. Контур гетеродина L4-C7-C6-C5 перестраивается переменным конденсатором С5 с воздушным диэлектриком. Частота гетеродина перестраивается в пределах 6,9-7,2 МГц. Для того чтобы получить необходимый диапазон перестройки максимальная емкость переменного конденсатора С5 уменьшена последовательным включением С6, а минимальная емкость увеличина параллельным включением емкости С7 к контурной катушке.

Напряжение питания гетеродина стабилизировано стабилитроном VD1.

Все высокочастотные катушки трехдиапазонный коротковолновый приемник прямого преобразования намотаны на каркасах с сердечниками из карбонильного железа. Каркасы сделаны из каркасов контуров ПЧИ старых ламповых чернобелых телевизоров. Такой каркас представляет собой основание и трубку с резьбой, внутри которой расположено два резьбовых сердечника из карбонильного железа. Нужно извлечь сердечники из трубки, и отпилить кусок трубки равный примерно 2/3 от общей длины. Затем ввернуть в неё один из этих сердечников. Каркас готов. Все контурные катушки содержат по 12 витков провода ПЭВ 0,43. Катушка L1 намотана на поверхность L2 и содержит 4 витка. Катушка L4 имеет отвод от 4-го витка считая снизу по схеме.

Эти катушки устанавливаются в корпусе трехдиапазонный коротковолновый приемник прямого преобразования вертикально, и закрепляются с помощью капли эпоксидного клея. Нужно приготовить эпоксидный клей и дать ему застыть до пастообразного состояния. Затем, нижнюю часть каркаса катушки обмокнуть в этот клей, так чтобы на нем образовалась крупная капля, и поставить катушку в нужном месте корпуса. После застывания каркас катушки будет надежно закреплен в корпусе приемника.

В качестве катушки L5 использована универсальная магнитная головка от старого кассетного магнитофона. Корпус головки используется как экран катушки (он соединен с общим минусом питания). В смесителе можно использовать транзисторы КП307А, КП307Б, КПЗОЗА, КПЗОЗБ, КПЗОЗИ, BF245A. В гетеродине нужно применять транзисторы с напряжением отсечки не менее 3,5V, -КП307Г, КПЗОЗГ, КПЗОЗД, КПЗОЗЕ, КП302Б, КП302В, BF245C.

Переменные конденсаторы трехдиапазонный коротковолновый приемник прямого преобразования двухсекционные типа КПЕ2-В или аналогичные, от старых ламповых радиол и приемников. Такой конденсатор имеет обычно две секции по 10-495пф или 11-500 пф. Эти конденсаторы хороши свой стабильностью и отсутствием шума от статических разрядов, который может быть при работе конденсаторов с твердым диэлектриком (от электризации при трении пластин о диэлектрик). Конденсаторы С1 и С2 керамические типа КПК-6 или другие аналогичные подстроечные.

Можно использовать и подстроечные конденсаторы с воздушным диэлектриком. А можно и вообще от них отказаться, заменив их постоянными емкостью по 10 пФ. Но в этом случае оптимизация настройки входного фильтра усложняется (можно действовать только подстроечниками катушек). Конденсаторы СЗ, С6, С7 должны быть с минимальным ТКЕ, в противном случае настройка будет нестабильной.

Настройка трехдиапазонный коротковолновый приемник прямого преобразования сводится к проверке работоспособности УНЧ.

Далее, с помощью частотомера нужно определить диапазон перестройки гетеродина и подстройкой L4, а так же, подбором емкости С7 ввести его в диапазон не уже 6,9-7,2 МГц (но не шире 6,8-7,3 МГц). Частотомер подключать через конденсатор емкостью не более 2 пФ.
Следующий этап, – установка пределов и сопряжение настроек контуров входного фильтра. Далее, – градуировка.



Простой приемник прямого преобразования

Ярослав Рахматуллаев
yaropolkow (at) gmail. com

Этот приемник составлен из кусочков обычных схем. Многое наученное от товарища Полякова, за что ему огромное спасибо. Приемник очень хорош. Лично я на него принимал в первый же день , RD3ZP, GN3TWM, DF5WBA, LA9BD

и вчера принимал Африку с силой 56- 55. И совсем недавно SSB из Германии. Причем антенна длинной 6 метров обмотана вокруг окна. Как ни странно это первый приемник который у меня заработал. Ранее ни одна конструкция не работала вообще. Этот не только работает, но как я и говорил принимает дальние станции с низким количеством шумов. Есть один недостаток низкая селективность. Ну это понятно. Да и ухо современен легко принимает две станции рядом стоящие с друг другом.

Принципиальная схема (щелкните мышью для получения большого изображения)

О теперь о конструкции и деталях.

L1 и L2 содержит 14 витков. Наматывается первая, а потом вторая как бы поверх первой.
Катушка L3 содержит 32 витка, отвод от 8 снизу. Получается, что гетеродин настроен на 7 мгц.
L4 - L5 по 24 витка мотаются так же как L1 и L2. В качестве дросселя фильтра НЧ я применил головку от магнитофона.
Резистор на наушниках необходим, что б не сжечь ваши наушники, у меня они от плеера SONY поэтому решил уменьшить громкость сигнала. Все катушки намотал от каркаса от телевизора ПЧ.

Единственное что надо так это переменные конденсаторы правильно расставить. Что б они плавно растягивали диапазон. Пожалуй это самое хитрое. Потому что с простым конденсатором КПЕ тупо подставленным к контуру настройка происходит от 5.5 мегагерц до 9 мегагерц. Поэтому сами понимаете, что надо то всего расстройку 14200 - 14300 Кгц. Вот и приходится мучится.
Конденсатор С 16 обязателен, так как увеличивает усиление.

Конечно он нуждается в доработках. Но лично я решил, что по сути за свои "2 копейки" он превосходно выполняет все функции. Например. Улучшить входные цепи. А смысл? АМ станции не мешают, сотовые гасятся как то сами. У меня просто сотовая вышка в 200 метрах от окна. Причем на прямую бьет в приемник. Если отключит УНЧ от смесителя то только вышку и слышно причем на 59++++. А так в эфире ее не слышно. Это радует. ГПД при правильной настройки и конструкции очень стабильно. Чувствительность вполне приемлема, и особенно отношение сигнал шум. Так что если и улучшать что то потом так это вообще создавать новую конструкцию. Не имеет смысл в "Запорожец" ставить кондиционер.

Надеюсь "неудачливым" новичкам пригодится эта конструкция. Все что над чем придется попотеть, так это вогнать его ГПД в диапазон. Но если у вас есть перемменик от 8 -- 30 пф. то тогда не отступайте от схемы. У меня КПЕ от китайского приемника, причем подобраны выходы (от КПЕ) с самым малой емкостью. Это от 8 пф. - до 30.

Так что паяйте этот приемник. Когда ничего нет. Микросхема LM 386 позволяет работать на любые наушники. Парится не придется. ГПД на поливеке, стабильно и жрет около 1. 5 милиампера. В смесители применяйте те диоды которые указанны, потому что КД 503 не совсем "симметричны". Но если выбора нет то тогда их. Питание 9 - 12 вольт. Потребление 6 - 7 ma. Вот аткое чудо. Но на самом деле это модернизированный приемник Полякова. RA3AAE так что вся хвала ему.



Транзисторный приемник прямого преобразования на диапазон 80 метров

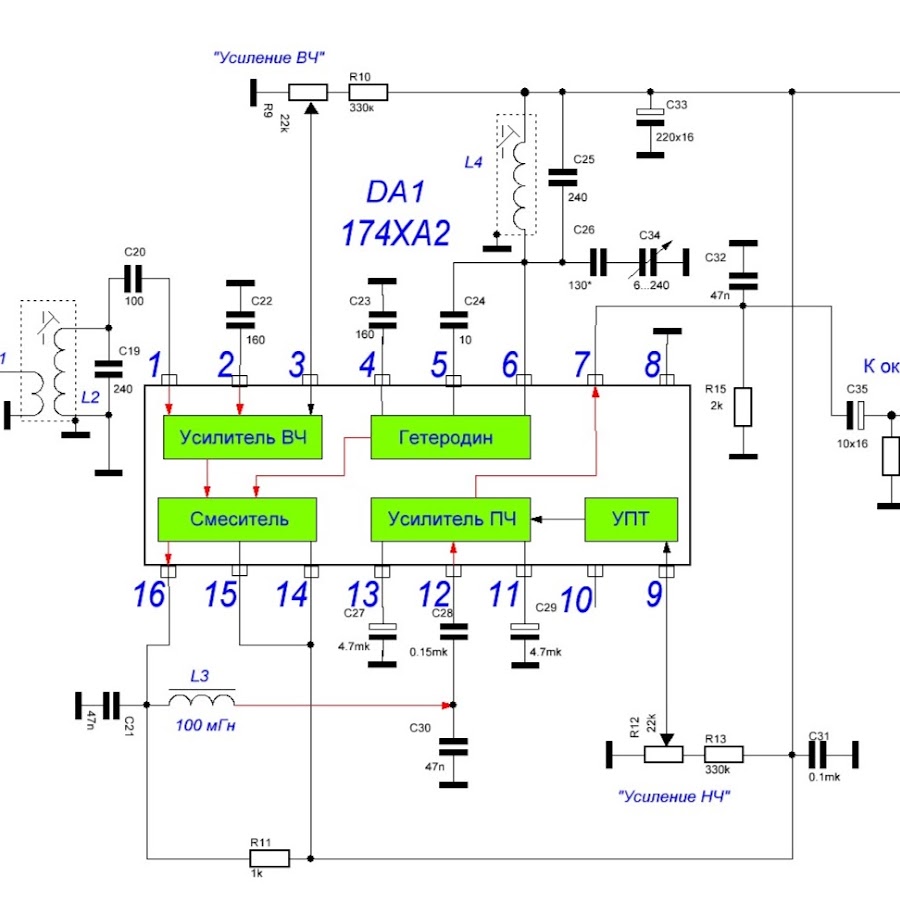

Приемники прямого преобразования в последние годы завоевывают у радиолюбителей все большую популярность. Это объясняется их простотой при относительно высоких параметрах. Однако есть у этих приемников и недостатки, наиболее существенными из которых являются детектирование мощных AM сигналов и "пролезание" в антенну сигнала собственного гетеродина. Приемник прост, его повторение доступно любому начинающему радиолюбителю. Принципиальная схема приемника для работы в диапазоне 80 м приведена на рисунке. Сигнал из антенны через конденсатор связи С1 поступает на входной контур L1 C2 C3 C4 и далее на смеситель, выполненный на двух включенных встречно -параллельно кремниевых диодах VI, V2.

Нагрузкой смесителя служит П - образный фильтр нижних частот L3 C10 C11 с частотой среза 3 кГц. Напряжение гетеродина подается на смеситель через первый конденсатор фильтра С10. Гетеродин приемника собран по схеме с емкостной обратной связью на транзисторе V5. Катушка контура гетеродина включена в коллекторную цепь. Гетеродин и входной контур перестраиваются по диапазону одновременно сдвоенным блоком конденсаторов переменной емкости СЗ, С6, причем частота настройки гетеродина (1,75 - 1,9 МГц) вдвое ниже частоты настройки входного контура. Усилитель НЧ выполнен по схеме с непосредственной связью между каскадами на транзисторах V3, V4. Нагрузкой усилителя служат высокоомные телефоны с сопротивлением постоянному току 4 кОм, например, ТА - 4.

Приемник может питаться от любого источника напряжением 12 В, потребляемый ток - около 4 мА. Катушки приемника L1 и L2 намотаны на каркасах диаметром 6 мм и подстраиваются сердечниками из феррита 600НН диаметром 2,7 и длиной 10 ...12 мм (можно использовать широко распространенные унифицированные каркасы от катушек радиовещательных приемников). Намотка - виток к витку. L1 содержит 14 витков провода ПЭЛШО 0,15, L2 - 32 витка провода ПЭЛШО 0.1. Отводы у обоих катушек - от 4-го витка, считая от заземленного вывода.

Катушка фильтра L3 индуктивностью 100 мГ намотана на магнитопроводе К18 х 8 х 5 из феррита 2000НН и содержит 250 витков провода ПЭЛШО 0,1 - 0,15. Можно применить магнитопровод К10 х 7 х 5 из того же феррита, увеличив число витков до 300, либо К18 х 8 х 5 из феррита 1500НМ или 3000НМ (в этом случае обмотка должна состоять из 290 и 200 витков соответственно). В крайнем случае, при отсутствии ферритовых магнитопроводов, катушку фильтра можно заменить резистором сопротивлением 1... 1,3 кОм. Избирательность и чувствительность приемника при этом несколько ухудшатся. Блок переменных конденсаторов использован от приемника "Спидола". Можно применить и другой блок, но обязательно с воздушным диэлектриком.

Для облегчения настройки на SSB станции желательно оснастить блок хотя бы простейшим верньером. В гетеродине приемника хорошо работают транзисторы КТ315 и КТ312 с любым буквенным индексом. Для усилителя НЧ пригодны практически любые низкочастотные р -п - р транзисторы. Желательно, однако, чтобы V3 был малошумящим (П27А, П28, МП39Б), а коэффициент передачи тока обоих транзисторов был не ниже 50 - 60. Конденсаторы С2, С4, С5, С7 - КСО или керамические. Остальные детали могут быть любых типов. Избирательность приемника по соседнему каналу определяется фильтром нижних частот L3 C10 C11 и составляет 35 дБ при расстройке ±10 кГц. Лучшую избирательность может дать двухзвенный фильтр. Была измерена также реальная избирательность приемника. Мешающий AM сигнал с коэффициентом модуляции 30%, расстройкой ±50 кГц и амплитудой 0,1 В создает на выходе приемника такое же напряжение, как и полезный сигнал амплитудой 10 мкВ. Побочные каналы приема имеются, как и в любом , на частотах гармоник сигнала, т. е. 7; 10,5; 14 МГц и т. д. Однако они подавляются не менее чем на 50 дБ. Улучшить подавление можно, увеличив добротность входного контура или применив двухконтурный входной фильтр.

Литература:  Николаев А. П., Малкина М.В. Н82 500 схем для радиолюбителей. Уфа.: SASHKIN SOFT, 1998, 155 с., с ил,- Библиогр. По главам.

приемники прямого преобразования | Кое-что из радиотехники

  Приёмник предназначен для приёма сигналов любительских радиостанций, работающих на одном из диапазонов (10, 20, 40, 80, 160 м). Указанные на схеме приёмника ( рис.) номиналы конденсаторов С1*, С4 – С7 позволяют работать в диапазоне 10 м. К гнезду Х1 подключают антенну для работы в диапазоне 10 и 20 м через коаксиальный кабель с волновым сопротивлением 50 … 75 ом. В диапазонах 40, 80, 160 м антенной может служить отрезок провода длинной 1,5 м, подключённый к гнезду Х2. Транзисторы VT1, VT2 используют как диоды в смесителе приёмника. Гетеродин собран на транзисторе VT3 по схеме ёмкостной трёхточки, связь с колебательным контуром – через катушку связи L6. Гетеродин перестраивают конденсатором С8, точная подстройка производится изменением ёмкости коллекторного перехода транзистора VT4, используемого как варикап. Напряжение, приложенное к варикапу, регулируют переменным резистором R6.

   Усилитель ЗЧ собран на микросхеме А1, выходной каскад – эмиттерный повторитель на транзисторе VT5. Нагрузка – головные телефоны ТОН-2 или подобные сопротивлением 50 ом. Источник питания составлен из восьми элементов 343 или 373, включённых последовательно. Приёмник можно питать и от сетевого стабилизированного выпрямителя соответствующего напряжения.

   Резистор R6 – СП-1, конденсатор С8 – любой подстроечный конденсатор с воздушным диэлектриком. Транзисторы КТ315 с любым буквенным индексом. Вместо транзисторов VT1 и VT2 можно установить диоды КД503А, а вместо VT4 – варикап Д901 или диод Д223.

  В таблице указаны индуктивность контурной катушки L7 для каждого диапазона и соответствующее ей число витков n7. Для диапазонов 40, 80 и 160 м эту катушку выполняют на унифицированных четырёхсекционных каркасах диаметром 5 мм с ферритовым подстроечником и напрессованной резьбовой втулкой.

   Для диапазонов 10 и 20 м используют несекционированые каркасы с подстроечником СЦР или катушки фильтров ПЧ телевизионных приёмников. Катушки входного контура наматывают на таких же каркасах, что и L5 – L7.

   Число витков катушек L1 – L3, L5 и L6, а также ёмкости конденсаторов для каждого диапазона определяют по соотношениям, приведённым в таблице. Число витков этих катушек n5 = 0,8n6; n3 = 0,45n7; n2 = 2n1. Ёмкость конденсатора С4 = (20 … 50) С5. Катушки L2 и L5 должны быть намотаны поверх соответствующих катушек L1, L3, и L6, L7, так как число их витков возможно придётся подбирать при налаживании. Экраном катушек может служить корпус от элементов 322. Катушку L4 (280 витков) наматывают на кольце из феррита М2000 НМ1 типоразмером К17,5х8х5. Для намотки всех катушек использован провод ПЭВ-1 – 0,2.

   Налаживание приёмника начинают с установки режима работы микросхемы А1. Напряжение +9 В на выводе 9 устанавливают подбором резистора R14*, на выводе 7 (+5,2 В) – подбором резистора R10*. Диапазон частот устанавливают по контрольному приёмнику, диапазон перестройки гетеродина должен составлять 30 кГц. Подбором конденсатора С1* и изменением ёмкости С2 настраивают входной контур на частоту гетеродина.

ИСТОЧНИК: Э. П. Борноволоков, В. В. Фролов ” РАДИОЛЮБИТЕЛЬСКИЕ СХЕМЫ”, Киев, “ТЕХНИКА” 1985г. стр. 166 – 167.



Радиолюбительский приёмник прямого преобразования | Кое-что из радиотехники

  Приёмник предназначен для приёма сигналов любительских радиостанций, работающих на одном из диапазонов (10, 20, 40, 80, 160 м). Указанные на схеме приёмника ( рис.) номиналы конденсаторов С1*, С4 – С7 позволяют работать в диапазоне 10 м. К гнезду Х1 подключают антенну для работы в диапазоне 10 и 20 м через коаксиальный кабель с волновым сопротивлением 50 … 75 ом. В диапазонах 40, 80, 160 м антенной может служить отрезок провода длинной 1,5 м, подключённый к гнезду Х2. Транзисторы VT1, VT2 используют как диоды в смесителе приёмника. Гетеродин собран на транзисторе VT3 по схеме ёмкостной трёхточки, связь с колебательным контуром – через катушку связи L6. Гетеродин перестраивают конденсатором С8, точная подстройка производится изменением ёмкости коллекторного перехода транзистора VT4, используемого как варикап. Напряжение, приложенное к варикапу, регулируют переменным резистором R6.

   Усилитель ЗЧ собран на микросхеме А1, выходной каскад – эмиттерный повторитель на транзисторе VT5. Нагрузка – головные телефоны ТОН-2 или подобные сопротивлением 50 ом. Источник питания составлен из восьми элементов 343 или 373, включённых последовательно. Приёмник можно питать и от сетевого стабилизированного выпрямителя соответствующего напряжения.

   Резистор R6 – СП-1, конденсатор С8 – любой подстроечный конденсатор с воздушным диэлектриком. Транзисторы КТ315 с любым буквенным индексом. Вместо транзисторов VT1 и VT2 можно установить диоды КД503А, а вместо VT4 – варикап Д901 или диод Д223.

  В таблице указаны индуктивность контурной катушки L7 для каждого диапазона и соответствующее ей число витков n7. Для диапазонов 40, 80 и 160 м эту катушку выполняют на унифицированных четырёхсекционных каркасах диаметром 5 мм с ферритовым подстроечником и напрессованной резьбовой втулкой.

   Для диапазонов 10 и 20 м используют несекционированые каркасы с подстроечником СЦР или катушки фильтров ПЧ телевизионных приёмников. Катушки входного контура наматывают на таких же каркасах, что и L5 – L7.

   Число витков катушек L1 – L3, L5 и L6, а также ёмкости конденсаторов для каждого диапазона определяют по соотношениям, приведённым в таблице. Число витков этих катушек n5 = 0,8n6; n3 = 0,45n7; n2 = 2n1. Ёмкость конденсатора С4 = (20 … 50) С5. Катушки L2 и L5 должны быть намотаны поверх соответствующих катушек L1, L3, и L6, L7, так как число их витков возможно придётся подбирать при налаживании. Экраном катушек может служить корпус от элементов 322. Катушку L4 (280 витков) наматывают на кольце из феррита М2000 НМ1 типоразмером К17,5х8х5. Для намотки всех катушек использован провод ПЭВ-1 – 0,2.

   Налаживание приёмника начинают с установки режима работы микросхемы А1. Напряжение +9 В на выводе 9 устанавливают подбором резистора R14*, на выводе 7 (+5,2 В) – подбором резистора R10*. Диапазон частот устанавливают по контрольному приёмнику, диапазон перестройки гетеродина должен составлять 30 кГц. Подбором конденсатора С1* и изменением ёмкости С2 настраивают входной контур на частоту гетеродина.

ИСТОЧНИК: Э. П. Борноволоков, В. В. Фролов ” РАДИОЛЮБИТЕЛЬСКИЕ СХЕМЫ”, Киев, “ТЕХНИКА” 1985г. стр. 166 – 167.



Похожее

⚡️Приемник прямого преобразования без входных цепей и гетеродина

На чтение 4 мин. Опубликовано Обновлено

На сайте показана проверенная схема тракта приемника прямого преобразования, которому не хватает только входных цепей и гетеродина. Впрочем, он может работать вполне прилично и без них, если непосредственно ко входу подключить антенну (даже без входного контура), а вместо гетеродина использовать лабораторный генератор прямоугольных импульсов частотой в два раза больше частоты принимаемого сигнала. Хотя, конечно, входной контур все же крайне желателен.

В демодуляторе смеситель выполнен на цифровой микросхеме FST3125M, которая представляет собой быстродействующий шинный коммутатор. В составе микросхемы четыре канальных ключа, которые способны пропускать не только логические уровни, но и аналоговые сигналы.

Однако, при условии, что они не выходят за напряжением питания +5V. то есть не ниже нуля. Поэтому чтобы аналоговые сигналы малой величины проходили через каналы микросхемы нормально, эти каналы находятся под постоянным напряжением смещения, созданным делителем напряжения на резисторах R1, R2 и конденсаторах С7 и С8, «заземляющих» эту точку по ВЧ и НЧ.

Работа демодулятора состоит в коммутации входного сигнала с частотой входного сигнала. То есть, на управляющие входы микросхемы поступают противофазные импульсы от D-триггера на микросхеме D2. на вход «С» которого поступает сигнал частоты гетеродина по частоте вдвое больше частоты принимаемого сигнала. Это «вдвое больше» нужно потому что D-триггер, практически, это одноразрядный двоичный счетчик в данном случае, и на его выходах хотя и сигналы противофазны, что весьма важно для работы демодулятора, но по частоте разделены на двое, относительно входной частоты.

Так вот, эти противофазные сигналы управляют каналами микросхемы D1 так, что она работает как преобразователь частоты, и на её выходе (то есть, на вторых концах каналов) возникает «адская смесь» суммарно-разностных по частоте сигналов. Суммарный сигнал, а так же, прямой подавляется НЧ-фильтром на дросселе L2 индуктивностью 1 миллигенри и конденсаторах С5, С6. А разностный сигнал, то есть, демодулированный сигнал, который собственно и нужно получить, через этот фильтр проходит и поступает на УНЧ на «бородатой» микросхеме К174УН7. Впрочем, УНЧ можно сделать и на более «молодом» экземпляре, – суть дела от этого существенно не изменится.

Входной сигнал от УРЧ с контурами или от антенны поступает на первичную обмотку ВЧ-трансформатора Т1. Трансформатор выполнен на ферритовом кольце внешним диаметром 10 мм. Намотка выполняется втрое сложенным проводом типа ПЭВ 0,43, всего 10 витков. Затем, три части соединяются так что одна образует первичную обмотку, а две других включаясь последовательно образуют вторичную. На среднюю часть вторичной обмотки трансформатора Т1 поступает половина напряжения питания микросхемы D1 через делитель на резисторах R1 и R2.

С других концов этой обмотки противофазные сигналы поступают пары параллельно включенных каналов микросхемы D1. Управляет переключением каналов D- триггер на D2, на вход «С» которого поступает частота гетеродина (прямоугольные логические импульсы частотой вдвое больше частоты входного сигнала). Напряжение питания всего тракта 9V, но для питания цифровых микросхем D1 и D2 требуется постоянное напряжение 5V. для его получения используется интегральный стабилизатор на микросхеме А1.

Диод VD1 защищает микросхему А1 от обратного напряжения, которое может иметь место, если после выключения питания напряжение на С11, то есть на входе микросхемы, упадет до нуля раньше чем напряжение на С4, то есть на выходе микросхемы. В таком случае возможно повреждение микросхемы. Но диод VD1 этого не допускает, принудительно понижая напряжение на выходе А1, если напряжение на входе снижается быстрее,  УНЧ выполнен на микросхеме А2 К174УН7.

В данной схеме регулировка усиления/громкости осуществляется не при помощи переменного резистора – делителя ЗЧ-сигнала, поступающего на вход УНЧ, а непосредственно регулируется именно коэффициент усиления УНЧ. Это дает важное преимущество, выражающееся в том, что нет избыточного коэффициента усиления УНЧ, и поэтому, он менее чувствителен к помехам и наводкам, меньше шумит.

Регулировка коэффициента усиления УНЧ осуществляется переменным резистором R9. которым регулируется коэффициент отрицательной обратной связи по переменному току. Нагружен УНЧ на динамик В1 сопротивлением звуковой катушки от 8 до 16 От. Но можно использовать и динамик меньшего сопротивления, – да подойдет практический любой широкополосной динамик мощностью от 0.5W и выше.

Все электролитические конденсаторы в этой схеме на напряжение 16V. Но, можно использовать на любое напряжение начиная от 10V. А для конденсаторов С2, С4 и С8 даже от 6V.
Дроссели L1 и L2 – готовые изделия. Но можно и намотать самому, на феррите, рассчитав числа витков по одной из известных формул. Точность их индуктивностей не обязательна. L1 может быть от 30 до 300 мкГн. L2 от 0,5 до 2 мГн.

Приемник прямого преобразования

- перевод на французский - примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

приемник прямого преобразования , имеющий секцию гомодинирования и фильтр

выравнивание продуктов интермодуляции третьего порядка в широкополосном приемнике прямого преобразования

приемник прямого преобразования с использованием вертикального биполярного переходного транзистора, доступный в технологии глубокого n-луночного КМОП

Для достижения этой цели в приемнике прямого преобразования используется вертикальный биполярный переходной транзистор, доступный в стандартной трехкамерной КМОП-технологии в переключающем элементе смесителя и аналоговых схемах основной полосы частот.

Pour ce faire, в приемнике прямого преобразования используется двухполюсный транзистор, доступная форма CMOS в соответствии со стандартами коммутации меланжеров и аналоговыми схемами.

Приемник с прямым преобразованием включает в себя усилитель основной полосы частот, расположенный перед фильтром основной полосы частот и соединенный для приема сигнала прямого преобразования основной полосы частот.

приемник гомодина comporte, входящий в базовый фильтр, объединяющий усилитель-банду для приема сигнала гомодинного диапазона базового сигнала.

Выбирается коэффициент усиления, при котором усилитель основной полосы частот усиливает предоставленный ему сигнал, в сочетании с коэффициентами усиления, применяемыми к другим элементам усиления приемника с прямым преобразованием для распределения усиления по цепочке приема.

Усиление, используемое для усилителя базы для усилителя, подаваемого и выбираемого сигнала, в сочетании с дополнительными усилениями применяется в качестве дополнительных элементов усилителей на приемнике гомодина , на входе распределителя усиления на приемнике сигнала .

приемник прямого преобразования содержит малошумящий усилитель

приемник прямого преобразования и метод уменьшения смещения постоянного тока

Приемник прямого преобразования , так что нежелательное излучение от антенны предотвращается, и характеристика частоты ошибок не ухудшается из-за смещения постоянного тока.

Récepteur à conversion directe aménagé de façon à bloquer le rayonnement indésolved d'une антенн и не акцентирует внимание на художественном стиле и raison du décalage CC.

Предоставляются устройство приемника прямого преобразования смещения и соответствующий метод приема

Система приемника с прямым преобразованием включает в себя преобразователь частоты, имеющий первый и второй входы и выход.

Устройство может быть мобильным телефоном, базовой станцией, приемником прямого преобразования или системой связи (например).

Эта одежда должна быть представлена ​​в форме мобильного телефона, базовой станции, приемника и прямого преобразования или системы связи, например.

Приемник прямого преобразования (40) также может быть встроен в схему CMOS для создания интегрированной платформы IC.

Устройство принимает прямое преобразование (приемник с прямым преобразованием; DCR) может использоваться на схемах CMOS для создания интегрированной пластинчатой ​​формы в CI.

процесс цифровой передачи и приемник прямого преобразования

приемник прямого преобразования для нескольких протоколов

приемник прямого преобразования четной гармоники и приемопередатчик, состоящий из того же

Методы и аппаратура для обнаружения, оценки и компенсации нежелательного d.c. описаны смещения в дискретизированных сигналах в приемнике прямого преобразования .

L'invention porte sur des procédés et un appareil qui permettent de détecter, évaluer et compenser des décalages non désirés du niveau Continental dans des signaux échantillonnées dans un récepteur à conversion directe .

способ и схема для обработки принятого сигнала в приемнике прямого преобразования

приемник прямого преобразования для приема первого входного сигнала и прямого преобразования его с понижением частоты до частот основной полосы

новый приемник прямого преобразования , использующий схему выборки и хранения для субдискретизации входного сигнала

Простой 40-метровый приемник с прямым преобразованием (DC)

Я очень неопытен в домашних радиопроектах. В частности, индукторы кажутся мне довольно загадочными. Проекты микропроцессоров кажутся намного более предсказуемыми, сигналы либо включены, либо выключены, но радиосхемы могут быть или не быть резонансными, могут или не могут колебаться, и они, безусловно, изменяются, когда вы пытаетесь что-либо измерить.

Книга «Экспериментальные методы в радиочастотном дизайне» Уэса Хейворда и других (также известная как EMRFD), действительно вдохновила меня, и после нескольких месяцев чтения и нескольких неудачных попыток я только что завершил самый первый проект в книге. Приемник прямого преобразования 40 м (7 МГц) всего с двумя активными компонентами.

В конструкции используется генератор / микшер NE612 для выполнения большей части работы и LM386 в качестве усилителя звука, подходящего для управления наушниками. У NE612 нет большого динамического диапазона, поэтому единственным регулятором усиления является потенциометр на антенне, который служит радиочастотным аттенюатором и общим регулятором «громкости». Это действительно прекрасно работает.

Я не могу воспроизвести схему здесь, но это рисунок 1.9 в EMRFD и использует только несколько компонентов. Дизайн очень похож на этот.

Моя реализация представляет собой очень уродливую конструкцию, и я установил ее в довольно изощренную коробку с прозрачной крышкой - я подумал, что это может быть неплохой образец домашнего искусства для демонстрации на выставке Wyong.

Проблемы

Для начала реализации этого проекта потребовалось некоторое время. Сначала я припаял к плате подстроечный резистор и готовый индуктор и попытался подтвердить себе, что он резонирует на частоте 7 МГц. Я не мог измерить погружение на своем измерителе погружения и не мог увидеть никаких заметных пиков напряжения при качании ВЧ-генератора. Я был в тупике на несколько недель.

(Спасибо VK2ZAY за поддержку на этом печальном этапе).

Вот и решил последовать инструкциям...

Я намотал катушку индуктивности через тороид, но все еще не смог соединиться с ней. В конце концов, сработала одиночная петля провода (впаяна в петлю), проходящая через тороид, а затем вокруг катушки на моем измерителе погружения, и был обнаружен резонанс. Несколько дополнительных конденсаторов позже, и он оказался в нужном месте. Для меня это большой прорыв!

Затем я построил схему для генератора (активные компоненты внутри NE612). Поднесение коротковолнового радио к цепи и быстрое движение колпачка настройки быстро показали, что она действительно хорошо колеблется.

Наконец, LM386 был сдан из другого проекта и построена звуковая сцена. Все это работало на стенде и получало мой GDO, поэтому я установил его в коробку и запитал от внешних батарей.

Перестал работать.

Оказалось, что NE612 немного чувствителен к напряжению, и в моем перезаряжаемом батарейном блоке из 4 батареек AA упало напряжение. Свежие батарейки и теперь все работает.

Звук очень приятный, и нет никаких сомнений в том, что слушать радио, которое вы сконструировали самостоятельно, очень приятно. Вот запись ZL2JR из Новой Зеландии и некоторые настройки здесь.

Приемник прямого преобразования - Infogalactic: ядро ​​планетарных знаний

Приемник прямого преобразования (DCR), также известный как homodyne , synchrodyne или приёмник с нулевой ПЧ , представляет собой конструкцию радиоприемника, которая демодулирует входящий радиосигнал, используя синхронное обнаружение, управляемое гетеродином, частота которого идентична или очень близка к несущей частоте предполагаемого сигнала.В этом отличие от стандартного супергетеродинного приемника, где это достигается только после первоначального преобразования на промежуточную частоту.

Упрощение выполнения только одного преобразования частоты снижает сложность базовой схемы, но возникают другие проблемы, например, касающиеся динамического диапазона. В своей первоначальной форме он не подходил для приема сигналов AM и FM без сложной системы фазовой автоподстройки частоты. Хотя эти и другие технические проблемы сделали эту технику довольно непрактичной примерно во время ее изобретения (1930-е годы), современные технологии и, в частности, программное обеспечение радио возродили ее использование в определенных областях, включая некоторые потребительские товары.

Принцип действия

Приемник прямого преобразования подает радиочастотный сигнал в частотный смеситель, как и в супергетеродинном приемнике. Однако, в отличие от супергетеродина, частота гетеродина не смещена, а прямо на частоте принимаемого сигнала. Результатом является демодулированный выходной сигнал, такой же, как вы получили бы от супергетеродинного приемника с использованием синхронного обнаружения (детектор продукта ) после каскада промежуточной частоты (ПЧ).Другими словами, преобразование в основную полосу частот выполняется за одно преобразование частоты. Это позволяет избежать сложности, связанной с двумя (или более) преобразованиями частоты супергетеродином, ступенями ПЧ и проблемами отклонения изображения.

Технические проблемы

Чтобы соответствовать характеристикам супергетеродинного приемника, ряд функций, обычно выполняемых каскадом ПЧ, должен выполняться в основной полосе частот. Так как нет усилителя ПЧ с высоким коэффициентом усиления, использующего автоматическую регулировку усиления (АРУ), выходной уровень в основной полосе частот изменяется в очень широком динамическом диапазоне. Это одна из основных технических проблем, которая ограничивала практическую осуществимость конструкции. Другой проблемой является неспособность этой конструкции реализовать обнаружение огибающей сигналов AM. Таким образом, для прямого приема сигналов AM или FM (используемых в радиовещании) требуется фазовая синхронизация гетеродина с несущей частотой, что является гораздо более сложной задачей по сравнению с более надежным детектором огибающей или детектором отношения на выходе каскада ПЧ в супергетеродине. дизайн. Однако этого можно избежать в случае схемы прямого преобразования с использованием квадратурного обнаружения с последующей цифровой обработкой сигнала.Используя программные методы радиосвязи, два квадратурных выхода могут быть обработаны для выполнения любого вида демодуляции и фильтрации преобразованных с понижением частоты сигналов с частот, близких к частоте гетеродина. Распространение цифрового оборудования, наряду с усовершенствованием аналоговых компонентов, участвующих в преобразовании частоты в основную полосу, таким образом, сделало эту более простую топологию практичной во многих приложениях.

История и приложения

Гомодин был разработан в 1932 году группой британских ученых, которые искали дизайн, превосходящий супергетеродин (модель с двухступенчатым преобразованием ).Позднее конструкция была переименована в «синхродин». Он не только обладал превосходной производительностью благодаря единственному преобразователю, но также имел меньшую сложность схемы и потребляемую мощность. Конструкция страдала от теплового дрейфа гетеродина, который со временем менял свою частоту. Чтобы противодействовать этому дрейфу, частота гетеродина сравнивалась с входным широковещательным сигналом с помощью фазового детектора. Это производило корректирующее напряжение, которое изменяло частоту гетеродина, удерживая его в соответствии с полезным сигналом.Этот тип цепи обратной связи превратился в то, что теперь известно как контур с фазовой автоподстройкой частоты . Хотя этот метод существует уже несколько десятилетий, его было трудно реализовать в основном из-за допусков компонентов, которые должны быть небольшими вариациями для успешного функционирования схемы этого типа.

Преимущества

Нежелательные побочные сигналы биений со стадии микширования не нуждаются в какой-либо дальнейшей обработке, так как они полностью отклоняются с помощью фильтра нижних частот на стадии вывода звука.Конструкция приемника имеет дополнительное преимущество высокой избирательности и, следовательно, является прецизионным демодулятором. Принципы проектирования могут быть расширены, чтобы разрешить разделение сигналов вещания соседних каналов, боковые полосы которых могут перекрывать желаемую передачу. Конструкция также улучшает обнаружение сигналов режима передачи с импульсной модуляцией.

Недостатки

Конструкция вызывает множество проблем. В приемнике могут возникнуть пути утечки сигнала. Энергия гетеродина может просачиваться через каскад смесителя на вход антенны, а затем отражаться обратно в каскад смесителя.Общий эффект состоит в том, что энергия гетеродина будет самосмешиваться и создавать сигнал смещения постоянного тока. Смещение может быть достаточно большим, чтобы перегрузить усилители основной полосы частот и предотвратить прием полезного сигнала. Существуют модификации конструкции, которые решают эту проблему, но они усложняют приемник. Дополнительная сложность конструкции часто перевешивает преимущества приемника прямого преобразования.

Современное применение

Статья Уэса Хейворда и Дика Бингема 1968 года вызвала новый интерес к конструкциям с прямым преобразованием. [1]

Разработка интегральной схемы и включение полных устройств с фазовой автоподстройкой частоты в недорогие ИС сделали эту конструкцию широко принятой. Использование больше не ограничивается приемом радиосигналов AM, но также находит применение при обработке более сложных методов модуляции. [2] Приемники прямого преобразования теперь включены во многие приложения приемников, включая мобильные телефоны, телевизоры, авионику, медицинские устройства формирования изображений и программно-определяемые радиосистемы. [3]

См. Также

Список литературы

  1. Хейворд, Уэс; Бингхэм, Дик (ноябрь 1968 г. ). «Прямое преобразование - заброшенная техника». QST . ARRL: 15–17, 156.
  2. «Приемники прямого преобразования с четырьмя демодуляторами». Microwaves & RF 2004. Проверено 9 февраля 2011.
  3. «Приемник прямого преобразования».Qsl Network. Проверено 9 февраля 2011 г.

Внешние ссылки

Приемник прямого преобразования

: подружился с Signetics SA602

Введение

Насколько это может быть просто? Если вы минималист и любите возиться с небольшими проектами в области электроники, вам следует познакомиться с чипом SA602. Signetics SA602 IC - это двойной сбалансированный микшер и настраиваемый генератор за один прием.Для меня звучит как передняя часть ресивера.

Добавив несколько других компонентов к SA602, вы можете создать приемник прямого преобразования. Прямое преобразование означает, что вы обрабатываете входящий радиочастотный сигнал на его частоте без понижающего преобразования его в промежуточную частоту (IF) с последующей обработкой частоты промежуточной частоты.

Комплекты приемников Ramsey HR QRP

Наименее неприятный способ испортить SA602 - это купить радиолюбитель Ramsey HR. Это стоит около 39 долларов.Ramsey рекламирует их как приемники QRP, и они доступны для 20, 30 и 40 метров. Эти приемники могут принимать CW, SSB и AM. Наборы различаются только внешними компонентами, определяющими частоту внутреннего генератора SA602. Генератор во всех этих наборах представляет собой бак, настроенный на варактор Колпитца. В аудиоразделке используется очень популярный чип LM386, одинаковый во всех наборах.

Я уже писал о процессе нелинейного микширования, настройке варактора и микросхеме аудиоусилителя LM386 в статье о супергетеродине (ссылка в конце этой публикации). Прочтите эту статью, чтобы получить представление о конструкции приемника, использующего частоты ПЧ. Эта публикация относится к прямому преобразованию и является альтернативной, исторически более ранней конструкцией радиоприемника.

Сборка комплекта

Сборка этого набора занимает около 1 часа. В этом нет ничего сложного. Он имеет 84 точки пайки и подойдет для сборки более молодым людям. У детей, создающих этот комплект, не должно возникнуть проблем - они научатся следовать инструкциям, паять, определять компоненты, а затем через 1-2 часа что-то действительно что-то делает.Так что, если вы стремитесь к «мгновенному удовольствию», тогда этот комплект может быть для вас (или вашего ребенка)

Включение питания

Не жди мира от этого комплекта. Набор используется для демонстрации принципа конструкции приемника прямого преобразования - это конструкция 1920-х годов. В истории радио очевидные недостатки этой конструкции были преодолены с помощью Superheterodyne.

Я построил этот комплект, выполнил настройку и прикрепил его к 20-футовому куску провода. Это действительно работает, и я слышал CW, SSB и AM вещание на 20 м.

Я вытащил прицел, чтобы посмотреть на сигнал осциллятора. Если вы посмотрите на картинку справа, вы увидите устройство для захвата проводов, прикрепленное к печатной плате. Этот граббер прикреплен к внешним компонентам, которые определяют частоту внутреннего генератора SA602. Как видите, внутренний генератор в SA602 проворачивается. Это то, что смешивается с входящим радиочастотным сигналом. Генератор имеет настраиваемый диапазон от 12 до 15 МГц с помощью катушки L2 (см. Схему ниже)

Если у вас нет прицела и вы хотите проверить, работает ли осциллятор в SA602, используйте коротковолновое или радиолюбительское радио.Поместите радиоприемник SW или радиолюбитель рядом с платой Ramsey и настройтесь на 14 МГц. Вы должны быть в состоянии услышать осциллятор SA602 как шипение или мертвую тишину в какой-то момент 12–15 МГц по SW радио или радиолюбителям.

Прямое преобразование - как это сделать

В схеме

4 основных участка
  1. Схема грубой настройки входного резервуара
  2. Часть настройки варактора генератора Колпитца внутри SA602
  3. Двухбалансный смеситель SA602 - микшируйте входящие RF с LO
  4. Аудиоусилитель LM386

На переднем конце L1, C6 и C7 обеспечивают грубую настройку цепи резервуара на контактах 1 и 2 микросхемы SA602.Потенциал 10K обеспечивает регулировку усиления, шунтируя часть сигнала на землю.

Контакты 6 и 7 SA602 требуют настройки внутреннего гетеродина SA602. Генератор представляет собой варактор генератора Колпитца, настроенный с помощью потенциометра 10K, который смещает варакторный диод в обратном направлении для настройки емкости, которая, в свою очередь, влияет на резонанс контура резервуара (L2 позволяет грубую настройку). Эффективная емкость и L2 контролируют частоту генератора. Для 20-метрового комплекта частота настраивается в диапазоне от 14 МГц до 1 МГц.

SA602 выполняет всю работу. Он смешивает входящий сигнал с гетеродином, подавляет несущую и создает разностные частоты. Теперь вот главное. Для некоторой входящей радиочастоты разница в этом процессе микширования находится в звуковом диапазоне. Это прямое преобразование. Выход SA602 находится на контакте 4. Контакт 4 управляет входом аудио секции.

Аудио-секция - просто данк. Это черный ящик аудиоусилителя LM386. LM386 имеет достаточное усиление, чтобы управлять небольшим динамиком.

Итак, вот и все. Насколько это может быть проще на концептуальном уровне?

Заключение

HR20 не принесет призов для приемников. Но это простой комплект, который вы можете собрать примерно за 1 час и продемонстрировать основной принцип конструкции приемника - прямое преобразование.

Подходит для детей, и «мгновенное удовольствие» можно получить за 1-2 часа. Возможно, этот набор может вызвать интерес у маленького ребенка, у которого, возможно, есть еще не обнаруженный интерес к электронике или радио.
