Применение коаксиального кабеля: назначение, типы и особенности использования

Важно! Алюминий более хрупкий, поэтому, если при монтаже нужно будет осуществлять множество поворотов в труднодоступных местах, то лучше применить изделие с медной сердцевиной.

3. Многопроволочная система жил состоит из нескольких тонких проводников, сплетенных в единую сердцевину. Сигнал по такому изделию проходит беспрепятственно, так как суммарное сопротивление материала близко к нулю;
4. Посеребренная стальная или медная жила. Это более дорогой вариант, но и сигнал по нему проходит намного лучше. Подобные детали чаще всего применятся в радиоэлектронике для подключения микросхем или видеокарт.

Таким образом, для правильного выбора коаксиального кабеля для решения определенной задачи необходимо знать параметры и технические характеристики проводника, его функциональную нагрузку и другие данные. Для этого можно воспользоваться специальными таблицами и паспортом изделия, в котором указаны все нормативы и рекомендации производителя.

Видео

Применение коаксиального кабеля в связной аппаратуре

Коаксиальный кабель, изобретенный в начале столетия для прокладки трансатлантической подводной телеграфной линии связи, был модифицирован в начале тридцатых годов для использования в области радио. Внастоящее время ассортимент выпускаемого кабеля насчитывает сотни различных марок.

В любительской радиосвязи используется, как правило, кабель, обладающий волновым сопротивлением 50 Ом. Современный кабель средней жесткости состоит из центрального медного проводника, окруженного слоем диэлектрика, внешняя поверхность которого покрыта медной

оплеткой (вторым проводником) и защитной оболочкой из пластика, защищающей кабель от воздействия окружающей среды. В большинстве типов кабеля в качестве диэлектрика используется полиэтилен, а в качестве внешней оболочки — поливинилхлорид (рис. 1).

Кабель обладает обычно достаточной гибкостью, однако его перегибы под острыми углами (при радиусе кривизны изгиба менее 15-кратного радиуса кабеля) способны приводить, с течением времени, к усталостным изменениям центральной жилы, ее постепенному проникновению через слой диэлектрика и короткому замыканию с оплеткой. Не рекомендуется также свободное подвешивание больших участков кабеля, провисающего под собственным весом.

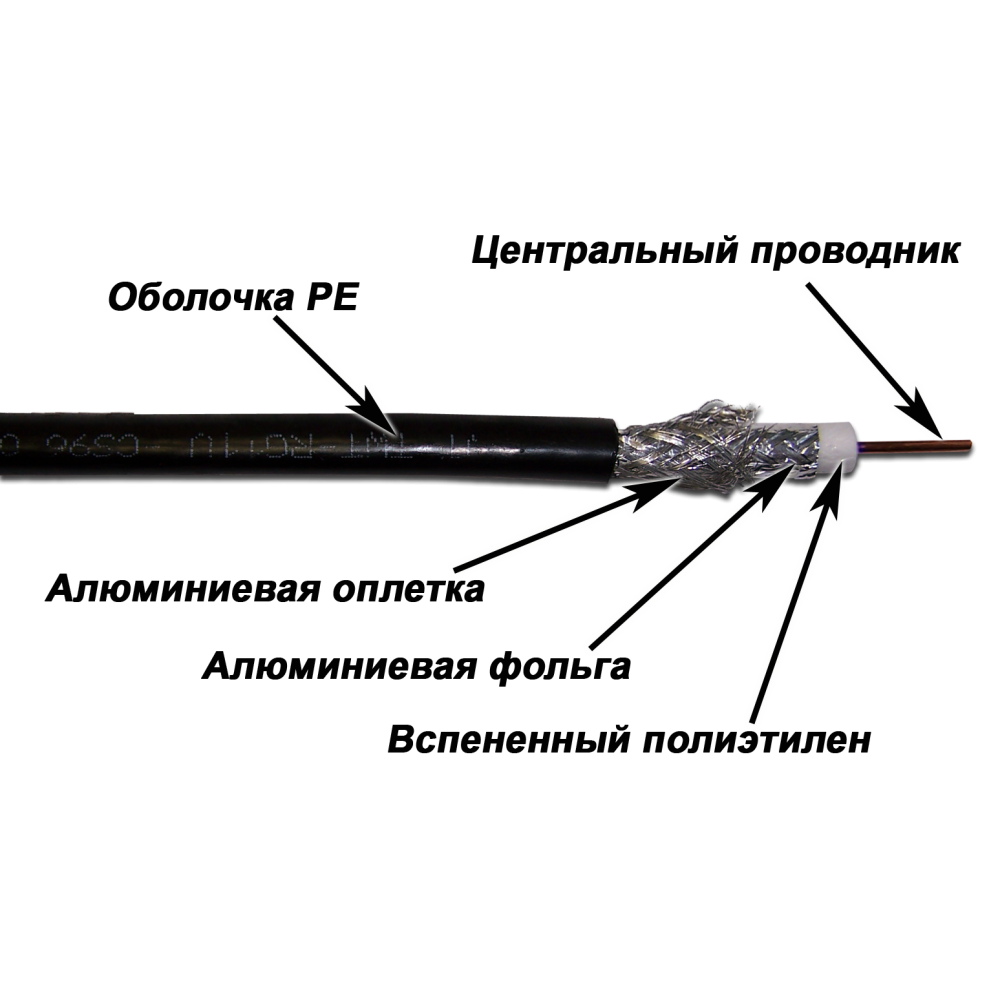

Рис. 1. Конструкция коаксиального кабеля.

Хотя оболочка кабеля защищает его от воздействия влаги окружающей среды, на практике целостность оболочки не может быть проконтролирована с абсолютной надежностью. Мельчайшие повреждения поверхности приводят к капиллярному прониканию влаги внутрь кабеля и к потере его электрических характеристик.

Поэтому радиолюбителям следует избегать прокладки кабеля как под водой, так и под землей, тогда как пребывание кабеля под дождем вполне допустимо. Наиболее слабым местом кабеля, подверженного воздействию влаги, являются его концы или точки соединения, в том числе разъемы.

Капиллярное проникание влаги приводит к окислению и постепенному разрушению оплетки и центральной жилы. Для герметизации стыков кабеля используются как специальные герметики (например Coax Seal), так и обычный пластилин. Существуют также влагозащищенные (но не водостойкие) коаксиальные разъемы UG-21/U, которые могут быть использованы вместо популярных, но не защищенных от влаги разъемов PL-259 и SO-239.

Следует отметить, что паяные соединения отрезков кабеля обладают измененным волновым сопротивлением и являются источником отраженных волн. Поэтому разъемные соединения (PL-259 — PL-258 — PL-259) выглядят предпочтительнее.

Для спецификации коаксиального кабеля используется система кодов и/или обозначений стандартов оборонной промышленности. Марки кабеля, удовлетворяющие требованиям американской военной промышленности . (стандарт (MIL-C-17D), маркируются аббревиатурой «RG» (означающей Radio Guide, т. е. «волновод»), за которой указывается числовой код, и далее, возможно, символ «U» («Utility» — для прикладных задач).

Перечень наиболее известных типов кабеля приведен в таблицах 1 и 2, в том числе широко распространенный RG-8/U и более современный кабель RG-213/U, разработанный в соответствии с современными требованиями стандартов NATO (волновое сопротивление 50 Ом).

Несколько большими потерями характеризуется семейство кабелей RG-58/U (волновое сопротивление 50 Ом или 53,5 Ом), выпускаемых с различными типами оплетки и наружной оболочки.

Наибольшими потерями вплоть до 1 ГГц характеризуется подсемейство модели RG-8/U, обладающее волновым сопротивлением 50 Ом («Duobond», 9913, CQ 1001, CQ 1002). Для прокладки под землей может быть рекомендована марка кабеля Bury-8, а для подключения к вращающимся элементам антенн — сверхгибкий кабель MFlexi-4XL».

Важным компонентом кабеля является материал его оболочки. Оболочка большинства моделей кабеля изготовлена из черного поливинилхлорида, обеспечивает срок службы кабеля 5 лет и маркируется Class I. Более дорогой материал, также относящийся к ПВХ, обеспечивает долговечность не менее 10-15 лет, защиту от ультрафиолетового излучения и маркируется Class ИА.

Маркировка оболочки Class IX означает высокую устойчивость к воздействию окружающей среды, химическую инертность и термостойкость до 200 градусов (материал оболочки — разновидность тефлона). В качестве диэлектрика в различных моделях кабеля используется пенополиэтилен (Foamed РЕ) или вспененный полиэтилен (Air РЕ), обеспечивающий улучшенную влагозащищенность.

Таблица 1. Коаксиальные кабели, выпускаемые отечественной промышленностью.

Примечание: Таблица содержит данные, приводимые заводами-изготовителями.

Таблица 2. Коаксиальные кабели, выпускаемые за рубежом.

Никитин В.А., Соколов Б.Б., Щербаков В.Б. — 100 и одна конструкция антенн.

плюсы и минусы, достоинства и недостатки

Что называют коаксиальным кабелем?

В нормативном документе – ГОСТ 15845-80 «Изделия кабельные…» приведены термины, связанные с кабелями и даны их определения.

Электрический кабель – одна или более токопроводящих жил, изолированных друг от друга и от внешней металлической защитной оболочки.

Коаксиальная пара – два проводника, разделенные слоем изоляции и расположенные на общей оси и разделенные слоем изоляции:

• центральная жила – по оси коаксиальной пары;
• оболочка, установленная эквидистантно, т. е. на одинаковом расстоянии вокруг центральной жилы.

Из этих определений получим: коаксиальный кабель – это электрический кабель, токопроводящие пары которого выполнены коаксиальными, т. е. расположенными на одной оси.

Это может быть не только одна коаксиальная пара, а более сложное устройство из нескольких таких пар. Например, триаксиальный кабель состоит из трех токопроводящих проводников, которые расположены на одной общей оси и промежутки, между которыми заполнены изоляцией.

«Разделанный» торец триаксиального кабеля.

Структура триаксиального кабеля справа налево:

• центральная жила;
• белый цилиндр – сплошная изоляция жилы, например, из полиэтилена;
• первый экран – оплетка из оголенных проволочек;
• трубка розового цвета – второй слой изоляции – специальный диэлектрический материал, например, фторопласт;
• второй экран, тоже токопроводящая проволочная оплетка;
• красный цилиндр – наружная изоляция из пластика, защищающая кабель от внешних воздействий.

Но такие кабели применяются не часто. Большинство же используемых коаксиальных кабелей традиционно двухпроводные – центральная жила и экранирующий металлический, металлизированный или псевдо-металлический слой, выполняющий функцию экрана. Например, он может быть выполнен в виде сетки из тонких неизолированных проволочек.

Чтобы через ячейки такой сетки не проникало излучение электромагнитного поля, они должны быть размерами меньше 1/2 или 1/4 длины волны сигнала, передаваемого по кабелю. В таком случае через «дырочки» оплетки не будет проникать электромагнитная энергия, например, полного телевизионного сигнала. А это излучение, занимающее полосу частот от герц до десятков мегагерц. Т. е. не будет утечек наружу в окружающую среду и попадания в виде помех в другие кабели или электронную аппаратуру. И не будет наведения сигналов на электромагнитное поле, распространяющееся между центральной жилой и экраном. Наводки возникают в работе слаботочной электронной аппаратуры при прохождении больших токов в силовых кабелях электропитания, проложенных рядом с ней, от искрящего электрооборудования и т. п.

Т. е. снаружи в промежуток между коаксиальными электродами – центральной жилой и экраном не будет попадать излучение внешней помехи.

Если рассматривать название «коаксиальный кабель» терминологически, т. е. по структуре слова-термина, то получим следующее: латинское слово «coaxis» можно разделить на «co» – совместный или совмещенный и «axis» – осевой или соосный. Или «совмещенный на одной оси».

Практически тот же результат получим при анализе английского слова «coaxial».

Видно, что если последний термин транслитерировать кириллицей, то и получим название «коаксиал» или коаксиальный кабель.

Какие материалы используются при изготовлении коаксиальных кабелей?

Основной и наиболее емкий и точный нормативный документ – российский ГОСТ Р 53880-2010 «Кабели коаксиальные для сетей кабельного телевидения. Общие технические условия».

Определения материалов, которые применяют для изготовления коаксиальных кабелей, приведены в разд. 3 этого ГОСТа:

1. Пористая изоляция, международный термин – gas-injected cellular dielectric: изоляция, полученная газовым вспениванием диэлектрика, например, полиэтилена. Располагается между центральной жилой и внешним экраном – сетчатым, ленточным из металла или металлизированной ленты.
2. Изоляция из пористой пленки – пленко-пористая — skin-foam-insulation: совмещены сплошная и пористая пленки.
3. Сталемедная проволока или copper-clad steel wire – проволока из стали, покрытая концентричным слоем чистой меди.
4. Алюмомедная проволока или copper-clad aluminium wire – чистый алюминий, который концентрично закрыт слоем очищенной меди.
5. Лента металлополимерная или moralized tape – лента из полимерного материала, которая с одной или обеих сторон покрыта слоем металла, меди или алюминия.

Коаксиальные кабели для передачи информации: сферы их применения

Коаксиальные кабели радиочастотного диапазона используют для различных радиотехнических устройств и радиочастотных промышленных установок. Например, коаксиальные кабели группы РК служат:

• в радиостанциях для соединения как приемных, так и передающих антенн с выходным каскадом передатчика и/или входными цепями приемника;
• в системах радиолокации и радиосвязи – подключение антенн и соединений отдельных блоков-подсистем внутри системы;
• в вычислительной технике – для связи ЭВМ между собой и с устройствами ввода и/или вывода информации и т. п.
• для соединения блоков и подсистем в сложных радиоэлектронных системах – радиосвязи, радиолокации, радиообнаружения и пр.;
• для производства отдельных деталей и узлов аппаратуры, работающей на высоких напряжениях и частотах, например, с магнетронами РЛС;
• для передачи аналоговой информации большого объема с частотным уплотнением – аналоговая телефония, передача информации, связь и пр.

Конструкция коаксиального кабеля

По конструкции коаксиальные кабели бывают разные. Наибольшее распространение получили кабели, имеющие конструкцию, приведенную на рисунке.

 Коаксиальный кабель, с «разделанным», т. е. зачищенным одним торцом для демонстрации его структуры.

В такой конструкции имеются:

Позиция 1 – центральная жила или внутренний проводник. Обычно она однопроводная. Но в некоторых случаях, например, в кабелях, от которых требуется многократный изгиб, центральная жилу выполняют многопроводной, свитой из нескольких неизолированных проводников.

Позиция 2 – сплошная внутренняя изоляция, обычно это литой полиэтилен или фторопласт, он же тефлон и пр. Названий у фторопласта несколько. Для повышения гибкости изоляция может быть выполнена «мягкой» – из пенополиэтилена или из экспандированного фторопласта – трубки, выполненной из хаотично перемешанных тончайших волокон фторопласта. Такой материал иногда называют «фторопластовый фетр» или «пористый фторопласт».

Позиция 3 – экран или внешний проводник. Им может быть металлическая трубка, сетчатая оплетка из оголенных проводников-проволочек, спиральная металлическая лента, намотанная с перекрытием витков, слой металлической фольги или пленки, металлизированной алюминием, например, из фторопласта или из лавсана, полиэтилена и др.

Позиция 4 – защитная оболочка. Она выполняется в виде сплошного шланга из пластика, например, из ПВХ – модифицированного поливинилхлорида высокой прочности, устойчивого к воздействию факторов внешней среды, прежде всего потоков солнечного УФ-излучения.

В коаксиальных кабелях с уменьшенными потерями центральную проводящую жилу обвивают сплошным тонким стержнем из пластика с низкими диэлектрическими потерями. Это может быть уже упомянутые полиэтилен, фторопласт или другой материал. Остальное пространство занимает воздух.

Шаг навивки такой «изоляции» небольшой, но при изгибах кабеля экран не касается центральной жилы.

Еще один вариант конструкции – дистанционные кольца или диски, надетые на центральный проводник. Но такие устройства имеют малое применение из-за их небольшой длины. Например, в радиолокационных станциях большой мощности для систем дальнего обнаружения. Называть их кабелем было бы, наверное, не совсем корректно, т. к. это коаксиальное устройство для передачи сигналов очень большой мощности.

Системы обозначений коаксиальных кабелей

Систем обозначений коаксиальных кабелей не меньше, чем их производителей.

Маркировка и системы обозначений вводятся для того, чтобы несколькими цифрами и буквами идентифицировать конкретные технические параметры или характеристики кабеля.

На территории Российской Федерации продолжает действовать советская система обозначений.

Ее основа – группа государственных стандартов ГОСТ 11326 «Кабели радиочастотные». Головной стандарт в группе – ГОСТ 11326.0-78 «Кабели радиочастотные. Общие техусловия».

В документе приведены следующие типы кабелей:

• РК – радиочастотные коаксиальные, например, РК-50, РК-75, в обозначение цифры, указывающие на волновое сопротивление в Омах;
• РД – радиочастотные двухпроводные, в общем или индивидуальном экране, или без экрана;
• РС – кабели радиочастотные двухпроводные и коаксиальные со спиральными проводниками;
• РИ – радиочастотные излучающие – имеют отверстия во внешнем экране для выхода электромагнитной энергии.

Система обозначений по шкале Radio Guide. Второе название – система RG.

Ее буквенно-цифровая маркировка состоит из латинских букв RG – аббревиатуры, образованной от словосочетания Radio Guid, которое переводится как «радиогид».

Наиболее распространены такие типы:

• RG-8 или «толстый Ethernet»
• серия RG-58 или «тонкий Ethernet» (Thinnet), номинальное волновое сопротивление 50 Ом.
• В серию RG-58 входят:
• RG-58/U со сплошной центральной жилой;
• RG-58A/U —с многожильной центральной жилой;
• RG-58C/U — модель военного назначения;
• RG-59 — кабель Broadband/CableTelevision для телевидения, волновое сопротивлением 75 Ом -российский (советский) аналог РК-75-х-х;
• RG-6 — широкополосный телевизионный кабель с номинальным волновым сопротивлением 75 Ом, имеются некоторые разновидности по типу и материалам исполнения;
• RG-11 – магистральный кабель для линий с большими, до 600 м расстояниями, модификация S1160 отличается тросом — несущем элементом для перебрасывания по воздуху между домами;
• RG-62 с сопротивлением 93 Ом;
• RG-11 – «толстый» Ethernet, диаметр 11,7 мм, центральный проводник более толстый, чем у «тонкого Ethernet», кабель имеет два недостатка – плохо гнётся и дорого стоит, но за счет толстого проводника данные можно передавать на 500 м со скоростью 10 Мбит/с.

Коаксиальные кабели для подвески, например, между зданиями. В их наружную изоляцию заделан введен продольный силовой элемент – высокопрочный стальной трос. Он не дает растянуться жилам, оплеткам, внутренней и наружной изоляциям коаксиальных кабелей.

Есть и другие разновидности кабели этой категории.

Классификация коаксиальных кабелей

Классификацию коаксиальных кабелей можно вести по разным критериям. Одна из классификаций приведена в российском государственном стандарте – ГОСТ Р 53880-2010 Кабели коаксиальные для сетей кабельного телевидения.

По этому нормативному документу коаксиальные кабели делятся:

1. По назначению: на магистральные или субмагистральные и распределительные ТВКМ – телевизионные коаксиальные магистральные и ТВКА – телевизионные коаксиальные абонентские.
2. По конструкции проводника внутренней жилы: однопроволочный из медной проволоки; из сталемедной или алюмомедной проволоки; многопроволочный, проволока медная; из гладкой сварной или цельнотянутой медной трубки.
3. По конструкции изоляционно слоя: сплошная; полувоздушная; пленочно-пористая; пористая.
4. По виду внешнего проводника-экрана: металлическая фольга или 1042лента, на которой уложена обмотка или проволочная обмотка; гладкая или гофрированная металлическая трубка.

Пример обозначения коаксиального кабеля с видимой его конструкцией. Элементы конструкции слева направо – центральная медная однопроводная жила, ее сплошная изоляция, двойной экран – фольга металлизированная алюминием и оплетка из луженых оголенных проводников, наружная оболочка из пластификата или ПВХ, маркировка конкретной модели: производитель – компания Premier, марка – RG-6U и его разновидность – coaxial.

Модель RG-11 – магистральный вариант для передачи сигнала на большие расстояния – нескольких сотен метров.

Кабель RG-7 предназначен для передачи сигналов от спутникового или кабельного телевидения, а также кабельных модемов на высокой частоте с уменьшенными потерями энергии.

Преимущества и недостатки коаксиальных кабелей

К достоинствам этой разновидности электрических кабелей относят:

• широкая полоса частот передаваемого сигнала, достигающая у лучших серийных изделий 5 000 МГц, т. е. 5 ГГц;
• возможна передача десятков и сотен телевизионных каналов с полосой в десятки мегагерц каждый и тысяч телефонных каналов, занимающих полосу 3,5-4 кГц;
• высокая скорость передачи сигналов цифровой информации – до нескольких Гбит/с – в канале связи идут пакеты коротких прямоугольных импульсов, для которых требуется канал с шириной полосы пропускаемых частот в десятки мегагерц;
• передачу за счет малого затухания сигнала можно вести без электронных повторителей на расстояние от нескольких сотен метров до десятков километров;
• качественно изготовленные и правильно смонтированные средства передачи мало подвержены воздействию электромагнитных помех;
• стабильность электрических характеристик во времени.

К недостаткам относятся:

• гальваническая связь входных и выходных цепей коаксиального канала связи;
• малая физическая гибкость устройств увеличенного диаметра;
• небронированные виды легко механически повреждаются;
• в сравнении с волоконно-оптическими у коаксиальных уже полоса пропускания и меньше скорость передачи цифровой, т. е. компьютерной информации;
• сложность средств разъемного подключения – коннекторы нужно паять, предварительно разделав и зачистив торцы кабелей;
• довольно высокая цена, зависящая от разных условий, но есть модели и с доступной ценой.

области применения, подключение и особенности установкаа

Наиболее распространенным типом антенного фидера, используемым сегодня, является коаксиальный радиочастотный кабель. Он удобен и обеспечивает хороший уровень производительности. По этой причине выпускается огромное количество коаксиальных кабелей, предназначенных для различных целей.

Сферы использования

Кабели данного типа применяются там, где необходимо передавать радиочастотные электрические сигналы. Наиболее очевидной областью их использования является трансляция изображения на домашние телевизоры, но они востребованы и во многих других областях. Также применяются коаксиальные кабели для видеонаблюдения и соединения ресиверов и антенн коммерческими и промышленными потребителями. Они необходимы там, где требуется передать любые высокочастотные сигналы на расстояние.

Конструкция коаксиальных кабелей сводит к минимуму потери и помехи. Поэтому они широко применяются в организации сетевых соединений. Например, цифровые коаксиальные кабели использовались в ранних формах локальных сетей Ethernet, хотя сегодня их заменили оптические волокна, обеспечивающие большую скорость передачи данных, и более дешевые витые пары, когда частота сигнала не так высока.

История создания

Радиочастотный коаксиальный кабель является важной частью современной электроники. Первая известная его реализация появилась в 1884 г., когда Эрнст фон Сименс (один из основателей компании Siemens) запатентовал свою идею, но в то время применений для нее не нашлось. Только в 1929 г. Bell Laboratories запатентовала современные коммерческие коаксиальные кабели, хотя их использование было относительно небольшим. Например, они применялись в 1934 г. для передачи телевизионного изображения с берлинской Олимпиады в Лейпциг. В 1936 г. между Лондоном и Бирмингемом был проведен коаксиальный кабель на 40 телефонных соединений, а в США, между Нью-Йорком и Филадельфией, была создана экспериментальная линия для передачи телевизионных изображений.

После начала коммерческого использования открылись и другие применения, хорошо себя зарекомендовавшие и получившие широкое распространение в бизнесе и дома.

Что такое коаксиальный кабель?

Внешне он выглядит как толстый электрический провод. Изготавливается из частей, которые обеспечивают передачу радиочастотных сигналов с низким уровнем потерь. Его основными элементами являются:

• центральный проводник;
• изолирующий диэлектрик;
• внешний проводник;
• наружная защитная оболочка.

Центральный проводник почти всегда выполняется из меди. Иногда используется медный или алюминиевый сплав. Может состоять как из одного, так и из нескольких проводов.

Изолирующий диэлектрик разделяет проводники и является одной из главных причин затухания сигнала. Может быть сплошным или полувоздушным. Выполняется в виде длинных трубок, сделанных из полиэтилена или фторопласта, или пены, большую часть которой составляет воздух.

Внешний проводник обычно представляет собой медную оплетку. Это обеспечивает коаксиальному витому кабелю достаточную гибкость. Для улучшения экранирования иногда используются 2 или даже 3 слоя. Обычно это достигается путем размещения одной оплетки непосредственно над другой, хотя в некоторых случаях может применяться медная фольга или лента. При использовании дополнительных экранирующих слоев уровни помех и излучения значительно снижаются.

Наружная защитная оболочка препятствует образованию паразитной обратной связи. Также она обеспечивает защиту от проникновения грязи и влаги, предотвращает повреждение кабеля другими механическими средствами.

Принцип работы

Коаксиальный кабель проводит ток как по внутреннему, так и по внешнему проводникам. Эти токи равны и имеют противоположную полярность, в результате чего все поля остаются в кабеле, не излучаются за его пределы и не подвержены помехам. Поэтому на поля не влияют никакие внешние объекты. Таким образом, коаксиальный фидер идеально подходит для монтажа внутри зданий или вблизи них или других объектов. Это его главное преимущество по сравнению, например, с витой парой.

При выборе типа коаксиального кабеля необходимо учитывать его спецификации и параметры.

Импеданс

Наиболее важной характеристикой коаксиального кабеля является волновое сопротивление, которое определяется его диаметром и материалом диэлектрика. Параметр измеряется в омах. Наиболее распространены следующие его значения:

• Коаксиальный кабель на 50 Ом. Обеспечивает минимальные потери сигнала для заданного веса проводника. Обычно используется в профессиональных целях.
• Коаксиальный кабель на 75 Ом. Обладает минимальным весом для заданного уровня потерь. Широко применяется в домашней телевизионной и Hi-Fi-аппаратуре.
• Кабель на 93 Ом ранее использовался для связи компьютеров и подключения мониторов.

Доступны и другие значения волнового сопротивления, но они востребованы значительно меньше.

Затухание

Другим важным параметром коаксиального витого кабеля являются его потери при передаче сигнала. Их уровень зависит от ряда факторов, в том числе качества материалов диэлектрика и проводника. Затухание сигнала пропорционально длине кабеля. В спецификациях обычно указываются потери в децибелах на единицу длины. Например, у коаксиального кабеля RG-6A/U затухание на частоте 100 МГц составляет 1,0 дБ/10 м. К сожалению, не все производители используют одну и ту же длину, поэтому для сравнения могут понадобиться дополнительные вычисления.

Максимально допустимая мощность

Хотя для применений с низким уровнем сигнала эта спецификация не очень важна, при передаче высокой мощности она может стать проблемой. Обычно ограничения возникают из-за тепловых потерь в кабеле. Если предполагается передача большой мощности, необходимо проверить рабочее напряжение.

Коэффициент укорочения

Является отношением скорости передачи сигнала в коаксиальном кабеле к скорости его распространения в вакууме (скорости света).

В некоторых случаях значение коэффициента укорочения может иметь большое значение, например, когда важна фаза сигнала. Оно всегда меньше 1. Во многом его определяет материал диэлектрика. У цифровых коаксиальных кабелей со сплошным полиэтиленовым диэлектриком коэффициент укорочения равен 0,66, а с пенополиэтиленовым – в диапазоне 0,80-0,88.

Емкостное сопротивление

Поскольку внутренний и внешний проводники образуют емкость, она пропорциональна их диаметрам, длине кабеля, а также диэлектрической постоянной.

Максимальное напряжение

В некоторых случаях напряжение достигает больших значений. Из-за этого кабель может выйти из строя. Напряжение повышается в результате высокого уровня стоячих волн и большой мощности. Перед выбором конкретного типа коаксиального кабеля необходимо провести проверку того, как он выдерживает ожидаемое напряжение.

Физические размеры

Эта характеристика важна по целому ряду причин. Проводники большего диаметра часто имеют более низкие потери и более высокую номинальную мощность. Например, популярный коаксиальный кабель на 75 Ом RG-6/U имеет внешний диаметр 6,86 мм.

Кроме того, кабель должен соответствовать размерам имеющихся отверстий и подходить к штекерам нужного типа. Часто последние изготавливаются под размеры популярных видов кабелей.

Руководство по установке

Радиочастотный коаксиальный кабель широко используется для передачи сигнала от передатчика или к приемнику. Хотя он очень прост в установке, чтобы он прослужил долго, необходимо соблюсти определенные условия. Это особенно важно, потому что часто он устанавливается снаружи и должен выдерживать суровые условия окружающей среды.

Такие факторы, как попадание влаги, с течением времени могут ухудшить его эффективность. Такое снижение остается незамеченным до тех пор, пока оно не достигнет такой степени, когда его будет невозможно использовать. Несколько простых мер предосторожности позволят сохранить эффективность коаксиального кабеля и существенно замедлят его деградацию.

Порядок выбора

На рынке существует огромное разнообразие коаксиальных кабелей, и на первый взгляд выбор может показаться нелегким. Первое решение, которое необходимо сделать, – выбрать подходящее волновое сопротивление. В домашних Hi-Fi- и видеоантеннах применяется коаксиальный кабель на 75 Ом. Профессиональные пользователи и радиолюбители стандартно выбирают импеданс 50 Ом.

Следующее решение, которое необходимо принять, – это приемлемый уровень затухания сигнала. Чем меньше потери, тем больше диаметр кабеля, а также его стоимость. Как правило, можно найти несколько марок с одинаковыми характеристиками, и часто решение о конкретном типе будет зависеть от позиции поставщиков.

Как только подходящий кабель будет найден, его можно приобрести и установить.

Защита от неблагоприятных погодных условий

При наружном монтаже, например, коаксиального кабеля для видеонаблюдения очень важно обеспечить его надлежащую защиту. Это имеет большое значение, потому что любая влага приведет к значительному увеличению потерь. Если намокнет диэлектрик, разделяющий внутренний и внешний проводники, то это ухудшит его характеристики и увеличит затухание. Влажность также приводит к окислению оплетки и снижению ее проводимости.

Поэтому так важно герметизировать конец кабеля, если он используется вне помещений, и не допускать попадания влаги. Необходимо обеспечить, чтобы внешняя оболочка оставалась целостной и не повреждалась во время монтажа и дальнейшей эксплуатации.

Дополнительным методом предотвращения попадания большого количества влаги в кабель является формирование петли вверх и вниз. Это мешает воде, проникнувшей внутрь, двигаться дальше. Однако влага все же будет распространяться капиллярным способом, поэтому всегда лучше убедиться, что концы правильно герметизированы и защищены.

Общие рекомендации по монтажу

Все кабели имеют радиус изгиба. Чтобы предотвратить повреждение, они не должны сгибаться больше этого значения. В противном случае может повредиться внутренняя конструкция и значительно возрастет уровень потерь.

Также следует позаботиться о том, чтобы кабель не был деформирован. Это приведет к изменению его размеров и волнового сопротивления. Кроме того, повреждение диэлектрика может увеличить уровень потерь.

При физическом повреждении кабеля необходимо убедиться, что его оболочка осталась целой. Если ее целостность нарушена, то это может привести к проникновению влаги, окислению провода и намоканию диэлектрика, что увеличит уровень потерь.

В некоторых случаях коаксиальный кабель необходимо закопать. Обычные марки нельзя прокладывать в земле, поскольку их оболочка не рассчитана на эти условия. Но их можно уложить в канале, специально для этого предназначенном. Это имеет то преимущество, что кабель легко заменить. Однако следует убедиться, что в канал не попадает вода. Альтернативным вариантом является применение специально предназначенного для прокладки в грунте кабеля, оболочка которого может выдерживать такие условия.

Оконцовка

При установке коаксиального кабеля важно правильно его оконцевать. В большинстве случаев физическим завершением является штекер, а конечным устройством – либо антенна, либо приемник. Соединения должны быть выполнены правильно и качественно.

Хотя разъемы для бытовых установок часто имеют плохие радиочастотные характеристики, альтернатив мало. Для профессиональных нужд необходимы соединения более высокого качества, хотя и в этом случае следует убедиться, что они подходят для используемых частот. Некоторые дешевые модели не соответствуют требованиям и ухудшают работу коаксиального кабеля. Поэтому лучше приобретать разъемы у проверенных продавцов.

Правильный монтаж коаксиального кабеля обеспечит многие годы его службы. Однако износ и воздействие окружающей среды приведут к тому, что через некоторое время потребуется его замена. Поскольку ухудшение производительности происходит медленно, ее можно не заметить. Она становится очевидной только после полной замены кабеля.

Какие кабели использовать | СВЯЗЬ ИНТЕГРАЦИЯ

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно  капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

В зависимости от вида кабеля возможны различные варианты защиты:

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория  CAT 5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

UTP (unshielded twisted pair)  — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair)  — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair)  — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена ( цены на витую пару ). Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1  — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2  — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3  — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4  — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5  — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6  — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7  — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

ОПТОВОЛОКНО

Оптоволоконный кабель принципиально отличается от других типов электрических или медных кабелей. Информация по оптоволоконному кабелю передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния(до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5 -60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины ) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (устеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). В компании Связь-Интеграция Вы можете заказать профессиональный монтаж оптоволоконного кабеля . Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Поскольку коаксиальный кабель достаточно подвержен электромагнитным наводкам, его перестали применять в локальных компьютерных сетях.

Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Для инсталляции структурированных кабельных сетей коаксиальный кабель применяется редко в связи со сложностью монтажа и ремонта.

Состоит кабель из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

Как уже говорилось, монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость прокладки кабеля  выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Зато такой кабель более защищен, так как к нему сложно механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Плюсы коаксиального кабеля:

высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров.

Минусы коаксиального кабеля:

высокий вес кабеля, сложность прокладки, подвержен электромагнитным наводкам. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности. Коаксиальный кабель имеет достаточную погонную ёмкость для того, чтобы испортить форму сигнала

Существует два типа коаксиальных кабелей: тонкий и толстый

Тонкий КК  – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные«земли » обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG -6 – коаксиальный кабель для передачи высокочастотных сигналов

Кабели марки  RG  имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель  РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US -800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой » длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

устройство и принцип действия, характеристика тонкого и толстого провода

Коаксиальный кабель представляет собой электрический провод с центральной жилой и экраном, расположенных соосно и разделенных изоляцией или воздушным промежутком. Такую конструкцию проводника изобрел в конце XIX века английский физик О. Хевисайд. В отличие от экранированного провода, она применяется для передачи электрических сигналов в радиочастотном диапазоне. Используется кабель в телевизионных антеннах, компьютерных сетях и т. д.

Устройство и принцип действия

Коаксиальный кабель должен обеспечивать качественную передачу сигнала с минимальными помехами. В зоне с сильными помехами применяется провод, который обладает 4 защитными экранами. В устройство кабеля входят:

• Внутренний проводник — одиночная прямолинейная или витая жила. Иногда выполнена из медной трубки или многожильного провода. Кроме меди, материалом может быть медный сплав, омедненный алюминий, посеребренная медь и др.
• Изоляция — сплошной материал представляет собой полиэтилен, фторопласт или изготовленную из него ленту. Иногда заполняется другими веществами, которые не проводят ток и обеспечивают соосность внутреннего и внешнего проводников.
• Внешний проводник — оплетка из тонкой медной проволоки, фольги или пленка, покрытая слоем алюминия. Расположен он между внешним покрытием и внутренней изоляцией.
• Оболочка — последний слой кабеля, который служит для изоляции и защиты проводника от воздействий солнечных лучей. Выполнена она из материалов, обладающих устойчивостью к ультрафиолетовому излучению.

Разновидности кабеля могут отличаться наличием дополнительной защиты от воздействия внешних помех. Кроме того, некоторые коаксиальные провода снаружи имеют металлическую сетку, которая поглощает внешние электромагнитные сигналы.

Это позволяет проводить передачу данных без искажений. Основные сигналы передаются по центральной жиле, а металлическая оплетка выполняет функцию заземления, защищая передачу от электрических и перекрестных помех.

Помехи появляются от воздействия на кабель рядом находящихся проводов. Большое значение имеет изоляция между жилой и оплеткой, которая защищает провод от короткого замыкания. Наружная оплетка может быть резиновой, пластиковой или тефлоновой.

Области применения

Коаксиальный кабель совсем недавно использовался в различных областях, обеспечивая высокую скорость передачи данных при надежной защите от помех. По некоторым качествам он значительно опережает витую пару.

Но витая пара постепенно вытесняет коаксиальный провод, так как ее монтаж гораздо проще и быстрее. Коаксиальный кабель используется в локальных компьютерных сетях, особенно где применяется конфигурация в виде шины. На каждый конец линии устанавливаются поглотители энергии, которые специалисты по компьютерам называют терминаторами.

Эти элементы предохраняют кабель от внутренних отражений сигналов и обеспечивают необходимую скорость передачи данных. Кроме шин, коаксиальный провод используется в конфигурациях сетей «звезда» и «пассивная звезда» для передачи сигналов в различных электронных и электротехнических системах.

Виды кабелей

Все кабели классифицируются по шкале RG (Radio Guide). В зависимости от конструктивных особенностей и функциональных назначений, каждый элемент имеет свою маркировку. Существует два основных вида:

1. Тонкий коаксиальный кабель — диаметр провода не превышает 6 мм, поэтому он отличается повышенной гибкостью. Используется на небольшие расстояния, так как в нем быстрее затухает сигнал. Считается наиболее приемлемым видом для монтажа локальных сетей и подключения к каждому компьютеру. Для облегчения установки и подсоединения используются специальные разъемы.
2. Толстый провод — классический элемент, обладающий диаметром около 10 мм. Отличается более мощной и жесткой конструкцией, которая для установки и наладки требует наличия специальных приспособлений. Считается более дорогостоящей продукцией, поэтому применяется только в необходимых случаях. Некоторые виды толстых кабелей выпускаются с двумя экранами и дополнительной изоляцией между ними. Это обеспечивает более высокое предохранение от внешних воздействий и возможности прослушивания.

Существует еще одна разновидность кабеля, который применяется в электрических сетях. Конструкция его ничем не отличается от других видов коаксиальной продукции. Состоит она из внутреннего одножильного провода и многожильной оплетки, между которыми находится слой изоляции.

Снаружи его защищает диэлектрическая оболочка, выполненная из пластмассы и дополненная бронирующей арматурой. Недостатком такой конструкции считается довольно большой вес, который не позволяет использовать его в воздушных линиях.

Характеристика проводов

Все виды коаксиальных проводов характеризуются общими показателями. Наиболее важным параметром считается сопротивление среды распространению волн, которое определяет качество сигнала. На этот показатель влияет материал центральной жилы и ее свойства:

• диэлектрическая проницаемость;
• емкость;
• индуктивность;
• удельное сопротивление.

Кроме того, материал внутренней жилы влияет на ослабление передачи сигнала, который зависит от расстояния линии. Коаксиальный кабель характеризуется еще такими факторами, как погонная емкость и индуктивность.

Емкость описывает способность провода к накоплению заряда, а индуктивность — к созданию магнитного поля. Геометрические размеры важных элементов провода учитываются при определении способов его установки, чтобы обеспечить дальнейшую эффективную работу всей линии.

| Galaxy

Что такое коаксиальный кабель?

Коаксиальные кабели используются для передачи сигналов из одного места в другое.Коаксиальный кабель обычно называют по его сопротивлению или типу RG, например, 50 Ом или кабель типа RG-X. Несмотря на то, что коаксиальный кабель может быть вызван с использованием типа RG, ​​более формальный номер детали включает вызов mil-spec. Требования mil-spec для коаксиальных кабелей — Mil-C-17. Mil-C-17 был создан для стандартизации коаксиальных кабелей.

Коаксиальные кабели проводят сигнал через внутренний медный проводник, который может быть одножильным или многожильным. Этот внутренний проводник окружает изолирующий слой, обычно называемый диэлектриком.Этот диэлектрик часто бывает полиуретаном или полиэтиленом. Диэлектрический материал помогает поддерживать постоянные электрические свойства при использовании. Обычно следующим слоем является экранирование. Затем будет металлическая оплетка или ленточный экран, закрывающий диэлектрик. Экранирование защищает от потери сигнала и предотвращает электромагнитные помехи (EMI) и радиопомехи (RFI). Наконец, будет общая оболочка кабеля, которая может быть одного из многих различных типов. Основная функция куртки — защита от окружающей среды, а также дополнительная изоляция.Типы курток могут включать:

• Поливинилхлорид (ПВХ)
• Полиэтилен (PE)
• Фторированный этиленпропилен (FEP)
• Политетрафторэтилен (PTFE)

Коаксиальные приложения

Из-за широкого диапазона возможностей коаксиальные кабели часто выбирают, но не ограничиваются ими, для следующих приложений:

• Кабельное телевидение
• Радар
• Связь
• Радиочастота (RF)
• Приборы
• Антенны
• Контроль данных
• Военный
• Аэрокосмическая промышленность
• WLAN
• Сотовая и беспроводная связь
• Контрольно-измерительное оборудование
• Применение с низким уровнем дыма и нулевым содержанием галогенов (LSZH)

Galaxy может предоставить все виды коаксиальных кабелей для любого применения.Если необходимого коаксиального кабеля в настоящее время нет, Galaxy может помочь в разработке и разработке специального коаксиального кабеля . Специалисты Galaxy по проводам и кабелям часто работают с клиентами, чтобы помочь выбрать коаксиальные кабели, идеально подходящие для конкретных приложений. А услуги по сборке коаксиального кабеля Galaxy могут быть использованы, если коаксиальный кабель должен быть встроен в сборку.

Galaxy предлагает следующие коаксиальные кабели:

Коаксиальный кабель от Galaxy доступен в следующих материалах:

• Поливинилхлорид (ПВХ)
• Полиэротан (PE)
• Термопластический эластомер (TPE)
• Перфторалкокси (PFA)
• Фторированный этиленпропилен (FEP)
• Политетрафторэтилен (PTFE)
• Tefzel®

Ниже представлен образец коаксиального кабеля, предлагаемого компанией Galaxy в следующих диапазонах технических характеристик:

В проводной и кабельной промышленности используются различные термины, относящиеся к этому типу кабеля.В их числе:

• Ом — Ом определяется как сопротивление между двумя точками проводника, когда постоянная разность потенциалов 1,0 вольт, приложенная к этим точкам, создает в проводнике ток 1,0 ампер, причем проводник не является седлом любая электродвижущая сила.
• I mpedance — отношение вектора напряжения к вектору электрического тока, мера противодействия изменяющемуся во времени электрическому току в электрической цепи.
• Диэлектрик — изоляционный материал, используемый в коаксиальных кабелях.
• Емкость — Емкость коаксиальной линии зависит от расстояния между проводниками, диэлектрической проницаемости и, как следствие, импеданса линии.
• VSWR — Коэффициент стоячей волны напряжения является функцией коэффициента отражения, который описывает сигнал, отраженный обратно от соединителя.
• Затухание — снижение уровня сигнала при передаче.

Обратитесь в Galaxy за дополнительной помощью по коаксиальным кабелям.

Tefzel® является зарегистрированным товарным знаком E. I. du Pont de Nemours and Company.

| Сампсистеми

или COAX-кабели являются идеальным решением для всех приложений, требующих высокоскоростной передачи данных и видео , гибкости , защиты от экстремальных условий окружающей среды, а также устойчивости к высоким и низким температурам.Там, где вам нужен сигнал с минимальным искажением и ослаблением или без помех , коаксиальные кабели играют решающую роль. Фактически, благодаря своей конструкции с двойным проводом , они способны предотвратить многие проблемы, возникающие при использовании двухпроводных проводов.

Коаксиальные кабели состоят из двух коаксиально ориентированных медных или алюминиевых проводников, окруженных трубчатым изолирующим слоем, заключенным в проводящий экран. Качество коаксиальных кабелей влияет на помехи сигнала; более высокое качество обеспечивает минимальные помехи сигнала .Более того, плотность экранирования также влияет на качество COAX. В результате для производства надежного коаксиального кабеля необходимы высококачественные материалы и производственный процесс.

Обычно коаксиальные кабели заканчиваются разъемами, которые обычно изготавливаются из металлов с высокой проводимостью. Существует много различных типов коаксиальных кабелей, которые обычно определяются электрическими возможностями , внешним диаметром или материалами .Однако большинство коаксиальных кабелей производятся в соответствии с отраслевыми стандартами RF , американской нормой MIL-DTL-17 и французской нормой NF-C-93550 .

Пример представлен кабелями RG , в которых качество проводов с медной и алюминиевой медной оболочкой, а также экструзия вспенивания являются частью эффективности сигнала.

Хотя решения для производства высококачественных коаксиальных кабелей выглядят простыми, конструкция этих линий требует опыта и и глубокого понимания конечного продукта .В Sampsistemi мы не рассматриваем свое вмешательство как простой поставщик продукции. Наш солидный опыт в этой области в качестве производителя, разработчика и поставщика этих решений для восстановления дает нам целостное понимание и все ноу-хау по оптимизации решения на основе потребностей клиентов и конкретных отраслевых требований из чертежа (один провод и многопроволочный) к экструзии (изоляция и оболочка), проходящий через сборку проводов (группирование).

Типы коаксиальных кабелей и их применение

Коаксиальные кабели, обычно сокращаемые до «коаксиальных» кабелей, представляют собой сверхмощный электрический кабель, используемый в различных приложениях для передачи радиочастотных (РЧ) сигналов.

Эти кабели окружают нас с начала 20 века. У них есть важные приложения в телефоне, кабеле и Интернете, что делает их вездесущими в домах и на работе.

Технология коаксиальных кабелей постоянно развивается.Таким образом, может быть трудно запомнить каждый существующий тип коаксиального кабеля. Учитывая универсальность этих кабелей, они используются во многих областях.

Ниже мы описали основные типы коаксиальных кабелей, а также их применение. Но сначала давайте посмотрим, что такое коаксиальный кабель.

Что такое коаксиальный кабель?

Как вы, возможно, уже знаете, назначение коаксиальных кабелей — передавать электрические сигналы от одного устройства, компонента или системы к другому.Коаксиальные кабели легко узнать из-за их тяжелой конструкции.

Кроме того, это также делает их одним из самых прочных типов кабелей, используемых при передаче радиочастот. Название «коаксиальный» происходит от общей оси двух жил кабеля.

Как работают коаксиальные кабели

Чтобы понять, как работают коаксиальные кабели, мы должны сначала познакомиться с его четырьмя различными слоями.

• Центральный проводник, который обычно изготавливается из меди.Этот проводник передает видео и данные.
• Центральный проводник окружает пластиковый диэлектрический изолятор. Это предотвращает потерю сигнала и способствует снижению электромагнитных помех. Он также обеспечивает изоляцию и создает расстояние между проводником жилы и внешними слоями.
• Медная плетеная сетка защищает кабель от электромагнитных помех и радиопередач.
• Внешний пластик предотвращает повреждение внутренних слоев.

Состав коаксиального кабеля

Основной причиной успеха коаксиального кабеля является его экранированная и многослойная конструкция.Рассмотрим обычный электрический кабель, внутри которого один или несколько проводов отвечают за пропускание электрического тока. Напротив, коаксиальный кабель передает радиочастотные (RF) сигналы, которые проявляются в виде поперечных электромагнитных волн.

Внутри коаксиального кабеля находится медный проводник. Этот кабель окружен легким пластиковым диэлектрическим слоем или изоляционным материалом. Изолятор, в свою очередь, защищен легкой плетеной сеткой. Кроме того, вся группа слоев покрыта внешней защитной изоляционной оболочкой.

Кроме того, именно эта конструкция позволяет коаксиальному кабелю успешно работать без помех от внешних электромагнитных полей. Не только это, но и факторы, вызывающие экологический стресс, также не допускаются. В результате получается высокопрочный кабель передачи, способный передавать сигналы высокой частоты с низкими потерями.

Коаксиальный кабель обеспечивает скорость передачи 10 мегабит в секунду. Их пропускная способность в 80 раз выше, чем у кабелей с витой парой.

Различные части коаксиального кабеля описаны ниже.

• Центральный проводник: Обычно изготавливается из стали, плакированной медью.
• Соединение центрального проводника: при котором использование чистого удаляющего полимера предотвращает миграцию влаги.
• Диэлектрик: Изготовлен из полиэтилена для пены с закрытыми ячейками с высоким VP.
• Первый внешний проводник: лента алюминий-полимер-алюминий соединена с диэлектрическим сердечником для создания экрана.
• Второй внешний проводник: Вторая лента алюминий-полимер-алюминий используется в конструкции трех- и четырехслойных экранов.Это облегчает изоляцию ВЧ экрана до и после изгиба.
• Третий внешний проводник: то же применение, что и
• Четвертый внешний проводник: В среде с высоким уровнем радиочастотного шума другая алюминиевая оплетка сечением 34/36 AWG используется в конструкции четырех экранов для облегчения изоляции экрана НЧ.
• Защитное средство: Защитное средство должно быть устойчивым к коррозии.
• В помещении и на воздухе: предотвращает миграцию влаги с помощью непротекающего материала.
• Под землей: текучий состав, который может герметизировать разрывы в рубашке.
• Оболочка: изготовленная из полиэтилена или ПВХ, устойчивая к ультрафиолетовому излучению внешняя оболочка защищает жилу проводника во время и после установки.
• Встроенный посыльный: опорный элемент из гальванизированной проволоки из углеродистой стали, соединенный с кабелем через отделяемую перемычку.

Типы коаксиальных кабелей и их использование

Без лишних слов, давайте перейдем к различным типам коаксиальных кабелей, которые доступны. Мы также рассмотрим практическое использование каждого типа, чтобы вы могли выбрать подходящий при настройке своей сети.

1. Жесткий коаксиальный кабель

Наиболее часто используемый тип коаксиального кабеля, жесткие коаксиальные кабели предпочтительнее в приложениях, требующих высокой мощности сигнала. Эти кабели обычно имеют толщину от 0,5 дюймов до 1,75, что делает их больше по диаметру, чем другие типы коаксиальных кабелей.

У них есть центральный проводник из таких материалов, как серебро, медь, алюминий или сталь. Некоторые жесткие кабели содержат азот под давлением для предотвращения проникновения влаги и образования дуги.

Жесткие коаксиальные кабели обычно используются для передачи кабельного телевидения. Один из этих кабелей может передавать сотни каналов кабельного телевидения. Кроме того, они также используются в телефонных линиях и интернет-линиях.

Если ваш офис или многоквартирный дом довольно среднего размера, можно положиться на жесткий коаксиальный кабель, обеспечивающий подключение к Интернету и телефону.

2. Коаксиальный кабель RG-6

RG-6 — еще один коаксиальный кабель, который широко используется в наших окрестностях.«RG» в названии означает «радиогид», а число означает диаметр кабеля. В этом случае «6» означает, что кабель имеет диаметр 0,06. Кабели RG-6 также называют радиочастотными кабелями.

Одна из причин, по которой RG-6 так популярна, заключается в том, что у нее, как правило, большие проводники. Это способствует повышению качества сигнала.

Поскольку они имеют уникальное экранирование и более толстую диэлектрическую изоляцию, они лучше воспринимают сигналы уровня ГГц.Кроме того, некоторые кабели RG-6 водонепроницаемы. Благодаря своей тонкости RG-6 легко устанавливается на потолки и стены.

Это то, что делает этот кабель идеальным для передачи кабельного телевидения и широкополосного доступа в Интернет, а также причина, по которой их так легко найти в домах людей. RG-6 — идеальный кабель для использования в развлекательных системах как в домашних, так и в коммерческих учреждениях.

3. Коаксиальный кабель RG-11

Подобно RG-6, RG-11 представляет собой кабель с сопротивлением 75 Ом.Однако он толще, чем RG-6, и чаще всего используется для приложений спутникового, телевизионного или кабельного телевидения. Хотя он менее гибкий, чем RG-6, он обеспечивает меньшие потери.

Более того, в результате на приемник доставляется более сильный сигнал. Таким образом, коаксиальные кабели RG-11 идеально подходят для использования на больших расстояниях. Они также отлично подходят для подключения к HDTV, поскольку имеют больший размер.

4. Коаксиальный кабель RG-59

Подобно RG-6, RG-59 используется во многих домашних видео приложениях.Он отличается относительно более тонким центральным проводником, что позволяет ему быть более эффективным для низкочастотных передач и коротких участков.

5. Трехосный кабель

Трехосный коаксиальный кабель (также называемый «Triax») характеризуется дополнительным экраном в виде медной оплетки. Поскольку эта оплетка заземлена, она защищает внутренние токопроводящие элементы кабеля от емкостных помех поля и токов контура заземления.

Кроме того, поскольку триаксиальный кабель обеспечивает более высокую полосу пропускания и подавление помех, он идеально подходит для использования в приложениях, где могут возникать помехи из-за сильных электромагнитных сил.

Кроме того, он эффективно снижает нагрузку на кабель и потери в кабеле. Чаще всего триаксиальный кабель используется на кабельном телевидении. Он также используется для подключения камер к их CCU (блоку управления камерой).

6. Полужесткий коаксиальный кабель

Как следует из названия, полужесткий коаксиальный кабель менее гибкий. Это связано с тем, что его экран обычно изготавливается из более твердых металлов.

Принимая это во внимание, вы можете себе представить, почему такие кабели обычно предпочтительны в ситуациях, когда кабель можно проложить прямо без необходимости изгибать или сгибать.После того, как он был сформирован изначально, этот тип кабеля нельзя согнуть или переформатировать.

7. Гибкий коаксиальный кабель

В отличие от полужесткого коаксиального кабеля, гибкий вариант можно, как следует из названия, сгибать или перемещать в соответствии с потребностями ситуации. Такие кабели поставляются с внутренним проводником из металла, который, в свою очередь, окружен диэлектриком из гибкого полимера. Поверх этого — защитная внешняя куртка.

Гибкий коаксиальный кабель следует использовать в ситуациях, когда вам может потребоваться увеличить его гибкость.В этом случае у вас есть возможность заменить провод с металлическим сердечником на одножильный многопроволочный. Между тем, диэлектрик из вспененного полиэтилена может заменить существующий полимерный диэлектрик.

Гибкие коаксиальные кабели чаще всего используются в приложениях, связанных с кабельным телевидением или домашним видеооборудованием.

8. Формируемый коаксиальный кабель

Формируемый коаксиальный кабель не следует путать с гибким коаксиальным кабелем, он является хорошей альтернативой полужестким коаксиальным кабелям. Эти кабели имеют прочную внешнюю оболочку из гибкого металла вместо жесткой меди.Этот металл можно формировать или изменять вручную (отсюда и название), чтобы соответствовать потребностям ситуации.

Формируемый коаксиальный кабель иногда используется в прототипах для проектирования прокладки кабелей. После настройки конструкция изменяется для использования полужесткого коаксиального кабеля.

9. Жесткий коаксиальный кабель

Жесткий коаксиальный кабель, также называемый жесткой линией, на самом деле неправильно называть, поскольку он довольно гибкий. Это связано с тем, что жесткие коаксиальные кабели обычно производятся и продаются в виде фланцевых прямых участков фиксированной длины.

Колена под 45 или 90 градусов могут использоваться для соединения участков линии передачи вместе в зависимости от ситуации.

На практике коаксиальный кабель с жесткой линией обычно используется внутри помещений. Они идеально подходят для мощных соединений в системах FM- и ТВ-вещания. Конструкция жесткого коаксиального кабеля включает медный внутренний проводник, а внешний проводник сделан из алюминия или меди.

10. Твинаксиальный кабель

Подобно коаксиальному кабелю, твинаксиальный кабель отличается тем, что в его центре расположены два отдельных проводящих провода (вместо одного).Твинаксиальные кабели обеспечивают снижение потерь в кабеле и более эффективную защиту от емкостных полей и контуров заземления.

Снижение низкочастотного магнитного шума также может быть аккредитовано для твинаксиальных кабелей. Твинаксиальные кабели являются наиболее подходящим вариантом для низкочастотных видео и цифровых приложений.

Заключение

Неуклонная популярность коаксиальных кабелей обусловлена ​​не только их долговечностью и прочностью, но и другими факторами. Они доступны по цене и просты в установке.Кроме того, их также легко расширить. И, конечно же, высокая устойчивость к электромагнитным помехам и скорость до 10 Мбит / с.

Надеюсь, наше обсуждение каждого типа коаксиального кабеля просветило вас. Желаем удачи в построении вашей сети!

Теория и применение коаксиального кабеля

Коаксиальный кабель со схемой | Типы коаксиальных кабелей и их использование

Определение : коаксиальный кабель сокращается до кабеля « Coax ».Коаксиальный кабель — это просто медный кабель, который помогает передавать электрические сигналы между несколькими электрическими устройствами, системами или другими компонентами. Коаксиальный кабель также может передавать РЧ (радиочастота) в виде поперечной электромагнитной волны. В основном этот кабель используется для передачи линий, а также может передавать высокочастотные сигналы с низкими потерями.

Коаксиальный кабель был разработан английским инженером и математиком Оливером Хевисайдом в 1880 году.

Коаксиальный кабель имеет четыре слоя, и каждый слой имеет свои собственные функции; например —

• Центральный проводник сделан из меди, и этот проводник помогает передавать видео и другие данные.

• Пластиковый диэлектрический изолятор помогает предотвратить потерю сигнала и снижает электромагнитные помехи, а также обеспечивает изоляцию и уменьшает расстояние между проводником сердечника и внешними слоями.

• Медная плетеная сетка защищает кабель от электромагнитных помех и радиопередач.

• Пластик внешний обеспечивает защиту от повреждений внутренних слоев.

Внутри коаксиального кабеля находится внутренний проводник, окруженный легким пластиковым диэлектрическим слоем, который затем заключен в цилиндрический сэндвич, содержащий дополнительные слои экранирования из легкой плетеной сетки, которая помогает для предотвращения повреждения компонентов, несущих сигнал, во время установки или из-за воздействия окружающей среды.

Центральный проводник : Изготовлен из стали, плакированной медью

Зажим центрального проводника : Для получения чистого удаляющего полимера предотвращает миграцию влаги.

Диэлектрик: Изготовлен из полиэтилена для пены с закрытыми порами с высоким VP.

Первый внешний проводник : экран с алюминиево-полимерно-алюминиевой лентой, надежно прикрепленной к диэлектрическому сердечнику.

Второй внешний проводник : Вторая алюминий-полимерно-алюминиевая лента используется в конструкции трех и четырех экранов. Это облегчает изоляцию ВЧ экрана до и после изгиба.

Третий внешний проводник : То же применение, что и

Четвертый внешний проводник : В среде с высоким уровнем радиочастотного шума другая алюминиевая оплетка 34/36 AWG используется в конструкции четырех экранов для облегчения Изоляция экрана НЧ.

Защитное средство : Защитное средство должно быть устойчивым к коррозии.

В помещении и в воздухе : Предотвращает миграцию влаги с помощью не капающего материала.

Под землей : Текучий состав, который может герметизировать разрывы в рубашке.

Куртка : Изготовленная из полиэтилена или ПВХ, устойчивая к ультрафиолетовому излучению внешняя оболочка защищает жилу проводника во время и после установки.

Integral Messenger : Опорный элемент из оцинкованной проволоки из углеродистой стали, соединенный с кабелем через отделяемую перемычку.

Здесь мы рассказываем о различных типах коаксиальных кабелей, которые используются в сети в областях; ниже объясните каждый из них —

• Коаксиальный кабель Hard Line
• Коаксиальный кабель RG-6
• Коаксиальный кабель RG-11
• Коаксиальный кабель RG-59
• Триаксиальный кабель
• Гибкий коаксиальный кабель
• Полужесткий коаксиальный кабель
• Формируемый коаксиальный кабель
• Жесткий коаксиальный кабель
• Твинаксиальный кабель
