Популярные проекты Arduino для начинающих

Arduino — отличная платформа для воплощения электронных проектов в жизнь. Благодаря простоте использования и огромному сообществу разработчиков, даже новички могут создавать интересные устройства. Рассмотрим несколько популярных проектов Arduino для начинающих:

Мигающий светодиод

Классический проект для знакомства с Arduino — мигающий светодиод. Что нужно для его реализации?

• Плата Arduino (например, Arduino Uno)
• Светодиод
• Резистор на 220 Ом
• Макетная плата и провода

Подключите светодиод через резистор к цифровому пину Arduino и напишите простой скетч для его мигания. Это отличное упражнение для понимания основ работы с Arduino.

Измерение температуры и влажности

Создание термометра и гигрометра на Arduino — еще один популярный проект для новичков. Какие компоненты понадобятся?

• Плата Arduino
• Датчик температуры и влажности (например, DHT11 или DHT22)
• LCD дисплей
• Резисторы и провода

Подключите датчик к Arduino, выведите показания на LCD экран. Такой проект поможет освоить работу с датчиками и выводом информации.

Проекты Arduino со смартфоном: управление устройствами

Объединение Arduino и смартфона открывает широкие возможности для создания «умных» устройств. Как можно управлять Arduino-проектами со смартфона?

Управление светодиодом через Bluetooth

Простой, но наглядный пример взаимодействия Arduino и смартфона — управление светодиодом через Bluetooth. Что потребуется?

• Arduino
• Bluetooth-модуль HC-05 или HC-06
• Светодиод и резистор
• Смартфон с Bluetooth

Подключите Bluetooth-модуль к Arduino, напишите скетч для приема команд и управления светодиодом. На смартфоне установите приложение для отправки Bluetooth-команд. Теперь вы сможете включать и выключать светодиод со смартфона!

Умная розетка с управлением через Wi-Fi

Более сложный, но полезный проект — умная розетка с управлением через Wi-Fi. Какие компоненты нужны?

• Arduino с Wi-Fi модулем (например, NodeMCU)
• Реле
• Розетка
• Блок питания

Подключите реле к NodeMCU для управления розеткой. Напишите прошивку для подключения к Wi-Fi и приема команд. Создайте мобильное приложение или веб-интерфейс для отправки команд. Теперь вы сможете управлять розеткой из любой точки мира!

Arduino в проектах умного дома

Arduino отлично подходит для создания систем умного дома. Какие проекты можно реализовать?

Автоматическое освещение

Система автоматического включения света при входе в комнату — полезный проект для дома. Что понадобится?

• Arduino
• Датчик движения PIR
• Реле
• Лампа

Подключите датчик движения к Arduino, а реле — к лампе. Напишите скетч, который будет включать свет при обнаружении движения и выключать через заданное время. Это сделает ваш дом более энергоэффективным.

Умный термостат

Автоматическое управление отоплением — еще один популярный проект умного дома на Arduino. Какие компоненты нужны?

• Arduino с Wi-Fi
• Датчик температуры
• Реле
• Система отопления

Подключите датчик температуры к Arduino, а реле — к системе отопления. Напишите программу для поддержания заданной температуры. Добавьте возможность удаленного управления через Wi-Fi. Такой термостат поможет оптимизировать расходы на отопление.

Arduino и робототехника: создаем своего робота

Arduino широко используется в любительской робототехнике. Какие проекты роботов можно реализовать на этой платформе?

Робот-автомобиль с управлением по Bluetooth

Простой робот-автомобиль, управляемый со смартфона — отличный стартовый проект. Что потребуется?

• Arduino
• Шасси с моторами и колесами
• Драйвер моторов (например, L298N)
• Bluetooth-модуль
• Аккумулятор

Соберите шасси, подключите моторы через драйвер к Arduino. Добавьте Bluetooth-модуль для приема команд. Напишите скетч для управления движением. Создайте приложение для смартфона. Теперь у вас есть собственный радиоуправляемый автомобиль!

Робот-манипулятор

Более сложный проект — робот-манипулятор с несколькими степенями свободы. Какие компоненты нужны?

• Arduino
• Сервоприводы (минимум 4 шт)
• Конструкция манипулятора
• Джойстик или другой контроллер

Соберите конструкцию манипулятора, установите сервоприводы. Подключите их к Arduino. Напишите программу для управления положением сервоприводов. Добавьте джойстик или другой способ управления. Такой робот может выполнять простые задачи по перемещению предметов.

Датчики в проектах Arduino: измеряем окружающий мир

Arduino позволяет легко подключать различные датчики для измерения параметров окружающей среды. Какие интересные проекты можно реализовать с датчиками?

Метеостанция

Домашняя метеостанция — полезный проект для мониторинга климата. Какие датчики можно использовать?

• Датчик температуры и влажности (DHT22)
• Барометр (BMP280)
• Датчик освещенности (фоторезистор)
• Дисплей для вывода информации

Подключите датчики к Arduino, выведите показания на дисплей. Добавьте возможность отправки данных на сервер для построения графиков. Такая метеостанция поможет следить за климатом в вашем доме или на даче.

Измеритель качества воздуха

Мониторинг качества воздуха становится все более актуальным. Какие датчики можно использовать?

• Датчик CO2 (MH-Z19)
• Датчик пыли (GP2Y1010AU0F)
• Датчик летучих органических соединений (CCS811)
• Wi-Fi модуль для отправки данных

Подключите датчики к Arduino, настройте отправку данных на сервер. Создайте веб-интерфейс для отображения показаний. Такое устройство поможет контролировать качество воздуха в помещении и своевременно его проветривать.

Продвинутые проекты Arduino для опытных разработчиков

Для тех, кто уже освоил основы Arduino, есть множество сложных и интересных проектов. Какие продвинутые устройства можно создать?

Квадрокоптер

Создание квадрокоптера — амбициозный проект для опытных разработчиков. Какие компоненты потребуются?

• Arduino Mega или более мощный контроллер
• Гироскоп и акселерометр (MPU6050)
• Бесколлекторные моторы и регуляторы скорости
• Рама и пропеллеры
• Радиоуправление

Соберите раму, установите моторы и электронику. Напишите сложный алгоритм стабилизации полета. Добавьте функции автоматического взлета и посадки. Такой проект потребует глубоких знаний электроники и программирования.

3D-принтер

Создание собственного 3D-принтера — еще один сложный, но интересный проект. Что понадобится?

• Arduino Mega
• Драйверы шаговых двигателей
• Шаговые двигатели
• Нагревательный стол и экструдер
• Механические компоненты (направляющие, ремни)

Соберите механическую часть принтера, установите электронику. Настройте прошивку для управления движением и температурой. Такой проект позволит глубоко изучить работу с шаговыми двигателями и алгоритмы 3D-печати.

Заключение: безграничные возможности Arduino

Arduino открывает огромные возможности для творчества и реализации самых разных идей. От простых проектов для начинающих до сложных устройств для опытных разработчиков — эта платформа подходит для решения широкого спектра задач. Главное — не бояться экспериментировать и пробовать новое!

Надеемся, что представленные примеры проектов вдохновили вас на создание собственных устройств на базе Arduino. Помните, что в сети есть множество ресурсов, готовых скетчей и библиотек, которые помогут в реализации ваших идей. Успехов в ваших проектах!

Примеры проектов Arduino

ПРИМЕРЫ ПРОЕКТОВ ARDUINO

Первый проект. Мигаем светодиодом Arduino при помощи кнопки на смартфоне

Управляем Arduino-машинкой при помощи G-сенсора со смартфона

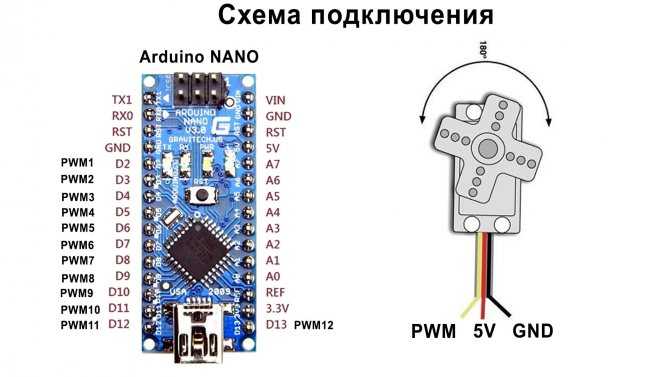

Подключаем сервомашинку и управляем со смартфона

Температурный датчик с выводом значения на смартфон

Умная розетка с управлением со смартфона по Bluetooth

Картонный робот под управлением смартфона

Вывод температуры и влажности DTh21 на смартфон через сеть

Первый проект. Мигаем светодиодом Arduino при помощи кнопки на смартфоне Изучение программирования микроконтроллеров всегда начинается с самого простого примера «Hello world» — помигать светодиодом. Освоение нашего сервиса так же предлагаем начать с самого простого примера — мы так же помигаем светодиодом. Однако мигать им мы будем дистанционно, нажимая кнопку на нашем смартфоне.

Управляем Arduino-машинкой при помощи G-сенсора со смартфона В данной статье вы узнаете, как при помощи данного сервиса RemoteXY очень легко настроить дистанционное управление робо-платформой или машинкой. Робомашинкой мы будем управлять при помощи элемента управления «Джойстик», который умеет работать от G-сенсора вашего смартфона.

Подключаем сервомашинку и управляем со смартфона В данной статье вы узнаете, как при помощи данного сервиса RemoteXY очень легко управлять сервомашинками. Сервомашинкой мы будем управлять при помощи элемента управления «Слайдер». Перемещая слайдер на экране смартфона/планшета вы сможете управлять сервомашинкой.

Картонный робот под управлением смартфона В статье мы с вами построим картонного робота на трех сервоприводах, управляемых Arduino. Робот будет шевелить руками и поворачивать голову. Для конструирования управления будем использовать сервис RemoteXY, который позволит управлять нашим роботом со смартфона по Bluetooth.

Температурный датчик с выводом значения на смартфон Статья расскажет о проекте термометра, показания датчика температуры которого будут передаваться на смартфон по Bluetooth и отображаться на его экране. Такой датчик температуры можно разместить в недоступном месте, например за окошком, в холодильнике.

Умная розетка с управлением со смартфона по Bluetooth Статья о проекте умной розетки с управлением со смартфона по Bluetooth. Две розетки, раздельно управляемые со смартфона, размещены на одной платформе со всей необходимой электроникой. Реализовав проект, вы сможете удаленно включать и отключать электрические устройства.

Вывод температуры и влажности DTh21 на смартфон через сеть В этом примере покажем, как при помощи сервиса RemoteXY легко вывести на экран смартфона или планшета показания датчика DTh21: температуру и влажность. В качестве модуля связи в данном примере использован Ethernet W5100 шильд для Arduino.

Этот сайт использует Cookies, чтобы предоставить вам услуги лучшего качества Подробнее

Разрешить Cookies

Самые маленькие Arduino для ваших мини-проектов + примеры самих проектов

Если вам нужны маленькие Arduino-платы для DIY-проектов, эта статья как раз кстати. Вы хотите создать носимый девайс на базе Arduino, но оригинальная плата слишком большая? Или есть на примете другой проект, для которого нужна маленькая плата с большим количеством возможностей?

Эта подборка поможет выбрать то, что нужно. В ней собраны самые маленькие Arduino платы с разными характеристиками. Их можно использовать для разработки самых разных проектов — от роботов до носимых устройств. Есть и примеры проектов.

Seeduino Nano

Начнем с Seeeduino Nano. Это компактная плата, похожая на Seeeduino V4.2/Arduino UNO. Она полностью совместима с Arduino Nano — как по размерам, так и распиновкой. Несмотря на небольшой размер, она достаточно функциональна. Мы рекомендуем использовать эту плату новичкам, которые хотят с чего-то начать. Кроме того, если у вас есть кодовая база из предыдущего проекта Uno, ее можно использовать с Nano.

Характеристики включают память с частотой работы 16 МГц и 32 КБ, 1 КБ EEPROM, 2 KB RAM. В комплект входят элементы периферии для расширения функциональности проекта. Есть также коннектор Grove I2C, который дает возможность подключиться к сотням самых разных сенсоров и актуаторов.

Почему просто не использовать Arduino Nano? Это вопрос цены. Так, Seeeduino Nano вы можете получить за $6.90. А вот Arduino Nano стоит уже $22. А еще у Seeeduino большее количество периферии.

Если и этого не хватает, то можно приобрести Grove Shield for Arduino Nano. В комплекте поставляется 3 цифровых коннектора, 3 аналоговых, 1 L2C коннектор и 1 UART.

Характеристики Seeeduino Nano

• Микроконтроллер: ATmega328
• Рабочее напряжение: 5V
• Digital I/O Pins: 22
• PWM Enable Pins: 6
• Analog I/O pins: 8
• Flash Memory: 32KB
• SRAM: 2KB
• EEPROM: 1KB
• Частота: 16 MHz
• Размер: 45 mm x 18 mm
• Цена: $6.90

Arduino MKR1000

А это плата для тех, кому необходима беспроводная WiFi-связь. Есть минимальный навык в создании сетевых устройств? Если да, то Arduino MKR1000 как раз для вас!

Arduino MKR1000 разработана в качестве практичного и экономичного решения для разработчиков, проекты которых предусматривают модуль беспроводной связи. Основа платы — Atmel ATSAMW25 SoC.

Она состоит из трех основных блоков:

• SAMD21 Cortex-M0+ 32bit low power ARM MCU
• WINC1500 low power 2.4GHz IEEE 802.11 b/g/n Wi-Fi
• ECC508 CryptoAuthentication

ATSAMW25 включает также встроенную антенну.

Здесь есть модуль для подключения батареи, что дает возможность работать автономно от 5V. Модуль WIFi потребляет очень мало энергии, плюс оснащен Cryptochip для безопасного обмена данными. А еще эта плата совместима с Arduino IDE для упрощения использования Arduino Software (IDE).

Для подачи энергии используется USB-порт, так что система может работать с элементом питания или без него.

Характеристики Arduino MKR1000

• Микроконтроллер: SAMD21 Cortex-M0+ 32bit low power ARM MCU
• Рабочее напряжение: 3. 3V
• Digital I/O Pins: 8
• PWM Enable Pins: 12
• Analog I/O pins: 8
• Flash Memory: 256KB
• SRAM: 32KB
• EEPROM: –
• Частота: 48 MHz
• Размер: 61.5mm x 25mm
• Цена: $34.99

Arduino Pro Mini

Конечно, в подборку мини-плат Arduino нельзя не включить Arduino Pro Mini. Это фактичесски Arduino Pro, упакованная в гораздо меньший форм-фактор. Кроме того, убраны некоторые элементы для минимизации размера.

Небольшой размер платы позволяет встраивать ее в любые проекты. Правда, для работы с ПО понадобится не только USB-кабель, но и преобразователь сигнала, внешняя плата. Например, USB CP2102.

Arduino Pro Mini поставляется в двух вариантах — 5V/16MHz и 3.3V/8MHz. В первом случае плата работает с тем же напряжением и на той же скорости, что и Arduino Nano и Micro. 3В плата более медленная, но потребляет меньше энергии, что дает возможность увеличить срок автономной работы.

Характеристики Arduino Pro Mini

• Микроконтроллер: ATmega328
• Рабочее напряжение: 5V / 3.3V
• Digital I/O Pins: 14
• PWM Enabled Pins: 6
• Analog I/O pins: 6
• Flash Memory: 32 KB (2KB зарезервированы для Bootloader)
• SRAM: 2KB
• EEPROM: 1KB
• Частота: 8 / 16 MHz
• Размер: 33 mm x 18 mm
• Цена: $9.95

Arduino MKR VIDOR 4000

Несмотря на то, что это не самая маленькая Arduino, она может похвастаться рядом уникальных функций, которых обычно нет у Arduino. Плюс ко всему, она очень небольшая, что дает возможность встраивать плату в самые миниатюрные проекты.

Если вы ищете нечто очень специфическое, чего нет у Arduino, что-то более сложное, обратите внимание на кастомизируемую и мощную плату MKR VIDOR 4000.

При помощи MKR VIDOR 4000 вы можете настроить все, что хотите. Вот характеристики: SRAM объемом 8 МБ; чип QSPI Flash объемом 2 МБ — 1 МБ выделен для пользовательских приложений; разъем Micro HDMI; разъем камеры MIPI; а также WiFi и BLE на базе серии U-BLOX NINA W10. Плата также включает классический интерфейс MKR, на котором все выводы управляются как SAMD21, так и FPGA. Есть и разъем Mini PCI Express с 25 настраиваемыми пользователем пинами.

FPGA содержит 16К логических элементов, 504 КБ встроенной ОЗУ и 56 18 × 18-битных умножителей HW для высокоскоростного DSP. Каждый вывод может быть настроен для UART, (Q) SPI, ШИМ высокого разрешения / высокой частоты, квадратурный энкодер, I2C, I2S, Sigma Delta DAC и т. Д.

Встроенная FPGA может использоваться в качестве обработчика аудио и видео. Эта плата также оснащена микросхемой SAMD21. Связь между FPGA и SAMD21 осуществляется без проблем.

Характеристики MKR VIDOR 4000

• FPGA: Intel® Cyclone® 10CL016 (datasheet)
• Рабочее напряжение: 3.3V
• Digital I/O Pins: 22 headers + 25 Mini PCI Express
• PWM Enabled Pins: All Pins
• Analog I/O pins: –
• Flash Memory: 2MB
• SRAM: 8MB
• EEPROM: –
• Частота: 48 MHz – Up to 200 MHz
• Размер: 83mm x 25mm
• Цена: $70. 90

Arduino Micro

Еще один представитель семейства Arduino — плата Arduino Micro. Она несколько больше Nano. Зато плата оснащена ATmega32U4 — в этом основное отличие от Nano.

У Micro больше возможностей, чем у Nano. Это 20 цифровых пинов ввода / вывода, 12 аналоговых входов и 7 пинов с PWM. Кроме того, благодаря встроенному USB-порту вы можете легко использовать его в качестве мыши, клавиатуры и т. д. Однако загрузчик Micro может быть запрограммирован только с USB, для чего требуется специальный драйвер.

Зато не нужны никакие переходники-конвертеры, все работает из коробки.

Если вы знакомы с Arduino Leonardo, то это — его уменьшенная версия. Micro — самая маленькая плата в семействе ATmega32U4.

Технические характеристики

• Микроконтроллер: ATmega32u4
• Рабочее напряжение: 5V
• Digital I/O Pins: 20
• PWM Enabled Pins: 7
• Analog I/O pins: 12
• Flash Memory: 32 KB (4KB used by bootloader)
• SRAM:2. 5KB
• EEPROM: 1KB
• Частота: 16 MHz
• Размер: 48 mm x 18 mm
• Цена: $18.90

Seeeduino XIAO

Это самая маленькая Arduino-плата из всех, что представлены в этой подборке. При этом функциональность ее на высоте, у нее куча возможностей и интерфейсов, которые так нужны разработчикам.

Плата оснащена Microchip SAMD21 Arm Cortex-M0+. Все основные компоненты размещены под металлической пластиной. Эта плата совместима с Arduino Zero, программировать можно при помощи Arduino IDE или Arduino Create.

Технические характеристики Seeeduino XIAO:

• Микроконтроллер: Microchip SAMD21G18 ARM Cortex-M0+ с тактовой частотой 48 МГц с 256 Кб флэш-памяти, 32 Кб SRAM
• USB – 1x порт USB type C для питания и программирования
• Расширение ввода / вывода
• Два 7-контактных разъема с 11x аналоговыми входами, 11x цифровыми входами и выходами, 1x DAC, SPI, UART и I2C
• Напряжение ввода / вывода 3,3 В (не толерантный к напряжению 5 В)
• Разное – 1x пользовательский светодиод, светодиод питания, 2x светодиода для последовательного порта, контакты сброса, контакты SWD, кварцевый генератор 32. 768 кГц
• Питание – 5 В через порт USB-C, контакты питания (VIN / GND) для батарейки
• Размеры – 23.5×17.5×3.5 мм

Проекты на основе мини-плат Arduino

Что можно сделать на основе этих плат?

Пульсометр на основе Arduino Nano

Это бюджетная версия умных часов, единственное назначение устройства — измерение пульса.
Что нужно для проекта?

• Seeeduino Nano / Arduino Nano v3
• uECG элемент
• 2.4G беспроводный модуль NRF24L01+PA
• Светодиодное кольцо Grove (16-WS2813 Mini)
• LiPo аккумулятор

Умный дом

Что нужно для проекта?

• Arduino Micro & Genuino Micro
• Raspberry Pi Zero W
• Espressif ESP8266 ESP-01
• ПО Suitch
• ПО Apple HomeKit
• ПО Apply Siri
• ПО Google Now

Миниатюрная клавиатура

Это не клавиатура, а, по сути, одна сенсорная кнопка, которую можно запрограммировать на выполнение различных операций в среде Windows.

Что нужно для проекта?

• Arduino Micro & Genuino Micro
• Проводки
• Резистор 1 МОм
• Паяльник

А что больше всего понравилось вам из подборки? Что вы чаще всего используете в работе и почему? Расскажите об этом в комментариях.

Примеры проектов Arduino

ПРИМЕРЫ ПРОЕКТОВ ARDUINO

Первый проект. Мигающий светодиод Arduino при нажатии на смартфон

Управление роботом Arduino с помощью G-сенсора на смартфоне

Подключить сервопривод и управлять им со смартфона

Выходные значения датчика температуры на смартфоне

Умное управление розеткой со смартфона через Bluetooth

Картонный робот, управляемый смартфоном

Показывать температуру и влажность с DTh21 на смартфон через Net

Первый проект. Мигание светодиода Arduino по нажатию на смартфоне Обучение программированию микроконтроллеров всегда начинается с очень простого примера «Hello world» — мигает светодиод. Изучение этого онлайн-сервиса также предлагаем начать с очень простого примера — мы просто моргнули светодиодом. Однако мы будем моргать ими дистанционно, нажав кнопку на экране нашего смартфона.

Управляйте Arduino-роботом с помощью G-сенсора на смартфоне В этой статье вы узнаете, как с помощью этого сервиса RemoteXY очень легко настроить роботизированную платформу с дистанционным управлением или двухмоторный автомобиль. Роботом мы будем управлять с помощью элемента управления «джойстик», который может работать с G-сенсором вашего смартфона.

Подключить сервопривод и управлять им со смартфона В этой статье вы узнаете, как с помощью этого сервиса RemoteXY очень легко управлять сервоприводами. У нас сервоуправление с визуальным управлением «ползунком». Перемещая ползунок на экране смартфона/планшета, вы можете управлять сервоприводом.

Картонный робот, управляемый смартфоном В этой статье мы соберем картонного робота на трех сервоприводах, управляемых Arduino. Робот будет двигать руками и поворачивать голову. Для разработки управления будет использоваться сервис RemoteXY, который позволяет управлять роботом со смартфона через Bluetooth.

Выходные значения датчика температуры на смартфон В статье будет рассказано о проекте датчика температуры, значение температуры будет передаваться на смартфон по Bluetooth и отображаться на его экране. Такой датчик температуры можно разместить в недоступном месте, например, за окном, в холодильнике.

Управление умной розеткой со смартфона по Bluetooth Статья о проекте управляемой умной розетки со смартфона по Bluetooth. Две розетки, управляемые отдельно со смартфона, размещены на единой платформе со всей необходимой электроникой. Вы сможете дистанционно включать и выключать электроприборы.

Показывать температуру и влажность с DTh21 на смартфон по сети Этот пример покажет, как легко вывести значения температуры и влажности с датчика DTh21 на смартфон или планшет с помощью сервиса RemoteXY. В качестве модуля связи используется шилд Ethernet W5100 для Arduino.

Этот веб-сайт использует файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Учить больше

Разрешить файлы cookie

Проекты Arduino | Embedded Lab

Arduino не нуждается в представлении. Это простая в использовании, но мощная платформа для разработки встроенных систем с открытым исходным кодом, которая за последние несколько лет приобрела огромную популярность, особенно среди любителей. Стандартное аппаратное обеспечение состоит из 8-битного процессора Atmel AVR со встроенными разъемами, обеспечивающими доступ к его контактам ввода-вывода. Процессор предварительно запрограммирован с помощью последовательного загрузчика, который упрощает загрузку пользовательских программ во встроенную флэш-память без необходимости использования внешнего программатора. Из-за своей низкой стоимости, удобной среды разработки программного обеспечения (с открытым исходным кодом C/C++, такой как платформа программирования), богатого набора библиотек и множества ресурсов, доступных в Интернете, Arduino в наши дни стал обычным выбором для любителей электроники. Здесь я перечислил некоторые из проектов Arduino, которые я создал, и я надеюсь, что некоторые из вас сочтут их хорошими учебными ресурсами по Arduino.

Серийный семисегментный светодиодный экран

В этом проекте описывается серийный семисегментный светодиодный экран для Arduino Uno или совместимых плат. Экран состоит из восьми 0,56-дюймовых семисегментных дисплеев, управляемых одним чипом MAX7219. Экран также оснащен светозависимым резистором (LDR) для реализации адаптивного управления яркостью светодиодных дисплеев. Выход LDR можно подавать на аналоговый входной канал A0 или A1 Arduino для считывания уровня окружающего освещения. Затем Arduino может использовать эту информацию для регулировки яркости светодиодных дисплеев. Демонстрационный код и файлы Eagle CAD также представлены в последней части статьи.

Подробнее…

Управление переключателями реле с помощью ИК-пульта

В этом проекте описывается, как сделать ИК-приемник на базе Arduino для декодирования ИК-сигналов, поступающих от пульта TV/DVD. На основе декодированных значений, соответствующих определенным кнопкам на пульте дистанционного управления, Arduino программируется для управления несколькими релейными переключателями.

Подробнее…

Беспроводная связь между двумя Arduino

Этот проект Arduino исследует простую настройку беспроводной связи между двумя Arduino с использованием недорогих модулей передатчика и приемника ASK RF, которые легко доступны на рынке. Они бывают разной формы, но функционально все одинаковы. Оба модуля Tx и Rx содержат одну линию данных для ввода и вывода и поддерживают низкоскоростную модуляцию амплитудной манипуляции для передачи данных.

Подробнее…

Arduino Crowtail и плагин Easy Pulse

Arduino Crowtail — это модульный и готовый к использованию набор строительных блоков от Elecrow для быстрого прототипирования с помощью Arduino. Он состоит из базовой платы Arduino Uno, к которой можно удобно подключать различные датчики и модули ввода-вывода через стандартные разъемы. В этом примере я собираюсь проиллюстрировать, как использовать датчик Easy Pulse Plugin с защитным экраном Crowtail и OLED-модулем Crowtail для создания автономного измерителя пульса.

Подробнее…

Arduino измеряет частоту сердечных сокращений по кончику пальца

Измеритель частоты сердечных сокращений Arduino будет использовать Arduino Uno, плагин Easy Pulse и 4-разрядный семисегментный светодиодный модуль SPI. Он вычисляет частоту сердечных сокращений, обрабатывая аналоговый импульсный сигнал, выдаваемый датчиком Easy Pulse Plugin, и отображает его на семисегментном модуле дисплея. Частота сердечных сокращений обновляется каждые ~ 3 секунды.

Подробнее…

Измеритель температуры, давления и высоты с использованием BMP180

BMP180 — это цифровой датчик барометрического давления и температуры нового поколения от Bosch Sensortec. В этом проекте Arduino мы кратко рассмотрим это устройство и опишем, как связать его с платой Arduino Uno для измерения температуры и давления окружающей среды.
