Принцип работы блока питания компьютера: устройство, компоненты и тестирование

Как устроен блок питания компьютера. Какие основные компоненты входят в его состав. Как работает импульсный блок питания. Какие виды разъемов используются для подключения компонентов. Как правильно выбрать и протестировать блок питания.

Основные компоненты блока питания компьютера

Блок питания компьютера — это сложное устройство, состоящее из множества компонентов. Рассмотрим основные элементы, входящие в состав современного импульсного блока питания:

• Входной фильтр — подавляет помехи из электросети
• Выпрямитель — преобразует переменное напряжение в постоянное
• Высокочастотный преобразователь — повышает частоту тока до десятков кГц
• Импульсный трансформатор — понижает высокое напряжение до нужных значений
• Выходные выпрямители — выпрямляют низковольтное напряжение
• Выходные фильтры — сглаживают пульсации выходного напряжения
• Схема управления и стабилизации — контролирует работу блока питания

Каждый из этих компонентов играет важную роль в преобразовании сетевого напряжения в стабильное питание для компьютерных комплектующих.

Принцип работы импульсного блока питания

Импульсный блок питания работает по следующему принципу:

1. Сетевое напряжение 220В выпрямляется и сглаживается
2. Постоянное напряжение преобразуется в высокочастотные импульсы
3. Импульсы подаются на первичную обмотку трансформатора
4. На вторичных обмотках формируются низковольтные импульсы
5. Низкое напряжение выпрямляется и фильтруется
6. Схема управления стабилизирует выходные напряжения

Такой принцип позволяет существенно уменьшить габариты и вес блока питания по сравнению с трансформаторными аналогами.

Основные выходные напряжения блока питания

Современный блок питания компьютера формирует несколько стабилизированных напряжений:

• +12В — для питания процессора, видеокарты, вентиляторов
• +5В — для питания логических схем и микросхем
• +3.3В — для питания оперативной памяти
• +5В Standby — дежурное напряжение
• -12В — для питания COM-портов (в современных ПК практически не используется)

Основная нагрузка в современных компьютерах приходится на линию +12В, которая обеспечивает питание наиболее мощных компонентов.

Виды разъемов блока питания

Для подключения различных компонентов компьютера блок питания оснащается несколькими типами разъемов:

• 24-контактный разъем ATX — для питания материнской платы
• 4/8-контактный разъем CPU — дополнительное питание процессора
• 6/8-контактный разъем PCI-E — для питания видеокарты
• Разъем SATA — для подключения жестких дисков и SSD
• 4-контактный разъем Molex — для подключения вентиляторов и других устройств

Современные блоки питания часто оснащаются модульной системой подключения кабелей, что позволяет использовать только необходимые разъемы.

Как выбрать блок питания для компьютера

При выборе блока питания для компьютера следует учитывать несколько важных факторов:

• Мощность — должна соответствовать энергопотреблению всех компонентов системы
• КПД — более высокий КПД означает меньшее тепловыделение и экономию электроэнергии
• Стабильность напряжений — качественная стабилизация обеспечивает надежную работу компьютера
• Наличие защит — от перегрузки, короткого замыкания, перегрева
• Качество компонентов — влияет на долговечность и надежность блока питания
• Уровень шума — тихая работа важна для комфортного использования ПК

Рекомендуется выбирать блоки питания от проверенных производителей с хорошей репутацией на рынке.

Методика тестирования блоков питания

Для полноценного тестирования блока питания компьютера требуется специальное оборудование. Основные параметры, которые проверяются при тестировании:

• Стабильность выходных напряжений под нагрузкой
• Уровень пульсаций и шумов выходных напряжений
• КПД при различных уровнях нагрузки
• Работа защит от перегрузки и короткого замыкания
• Уровень электромагнитных помех
• Температурный режим работы компонентов

Качественное тестирование позволяет выявить все сильные и слабые стороны блока питания и оценить его реальные характеристики.

Основные неисправности блоков питания

Несмотря на постоянное совершенствование конструкции, блоки питания по-прежнему остаются одним из наиболее часто выходящих из строя компонентов компьютера. Основные причины неисправностей:

• Выход из строя электролитических конденсаторов
• Пробой силовых транзисторов
• Повреждение микросхем управления
• Неисправность вентилятора охлаждения
• Выгорание дорожек печатной платы

При обнаружении признаков неисправности блока питания (нестабильная работа ПК, посторонние шумы, запах гари) рекомендуется немедленно заменить его на новый во избежание повреждения других компонентов компьютера.

Что такое блок питания компьютера, устройство, виды, схемы, принцип работы, компоненты — Железо на DTF

Анимированная версия статьи (видео)

6582 просмотров

Компьютерный блок питания (БП) это устройство, которое преобразовывает сетевое переменное напряжение в несколько постоянных напряжений, номиналом 12, 5 и 3.3 Вольта, которые и потребляют различные компоненты компьютера.

Напряжения на входе и выходе блока питания

Есть два типа блоков питания: Импульсные (инверторные) и трансформаторные (линейные).

Плюсы и минусы Импульсных и Линейных БП

Отличаются они способом преобразования электричества, размером и КПД.

Схема линейного БП

Трансформаторный блок состоит из понижающего трансформатора и выпрямителя, преобразующего переменный ток в постоянный. После него устанавливается фильтр (конденсатор), сглаживающий пульсации и ряд элементов обеспечивающие стабилизацию выходных напряжений и ряд защит.

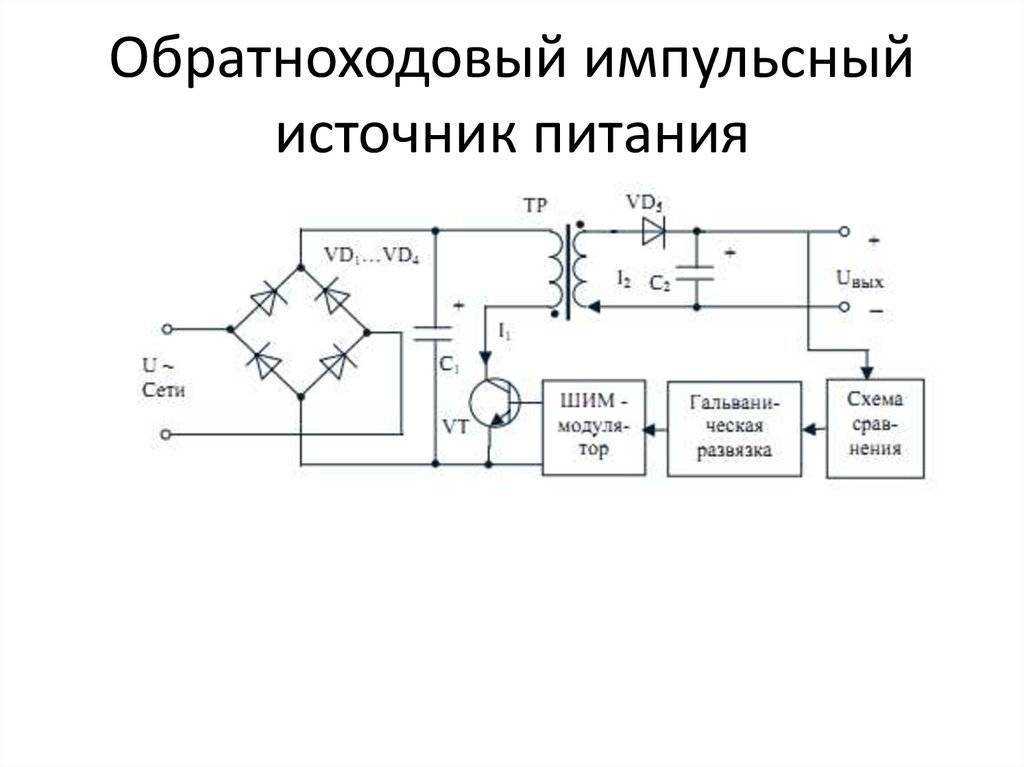

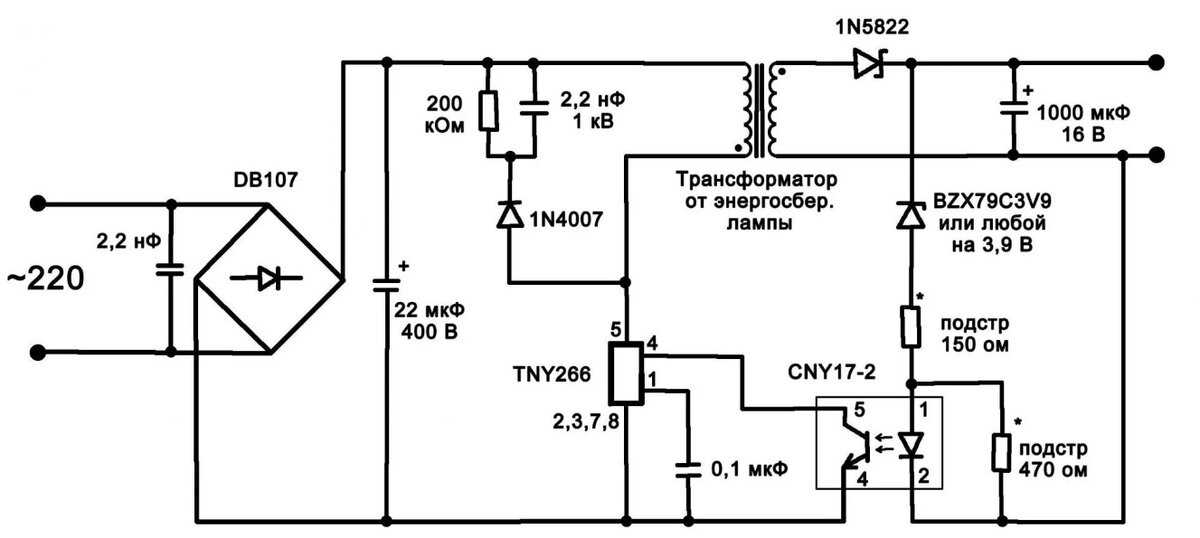

Схема импульсного БП

Импульсный блок питания имеет более сложную схемотехнику, но при этом имеет меньшие габариты и большой КПД, поэтому в современных системах используют именно его.

Блок питания без крышки

Чтобы понять как в нём происходит преобразование, нужно начать с самого начала, с разъёма через который поступает высокое, переменное напряжение

Разъем серии IEC 320. (Распиновка)

Два верхних контакта, это фаза и ноль, средний контакт это заземление.

(Разъемы серии IEC 320 (вилка (папа) – в маркировке обозначается IEC C14; или розетка (мама) – обозначается IEC C13)

Если посмотреть на разъём с обратной стороны, то видно что к среднему контакту припаян проводник с металлическим лепестком на конце, который механически соединён с ближайшим винтом.

Заземляющий проводник, назначение

Так выполняется подключение корпуса к контуру заземления.

Навесные элементы на разъёме, это первый блок входного помехопадавляющего фильтра. (ПП-фильтр, ЭМП-фильтр).

Входной фильтр, навесные элементы

Фильтр состоит из двух блоков, первый ставят как можно ближе к разъёму, к источнику помех, так фильтр будет эффективней. Обычно он состоит из нескольких конденсаторов, припаянных к контактам разъёма, для защиты от кондуктивных помех.

Второй блок находится рядом на плате и выполняет более сложную фильтрацию. В минимальном варианте представляет собой дроссель и несколько конденсаторов, включенных параллельно входу и нагрузке.

Схема помехопадавлющего фильтра.

Они так же подавляют кондуктивные помехи, которые возникают в результате работы самого блока питания и приходящие из сети. В этих цепях используются специальные помехопадавляющие конденсаторы, которые разделяются на классы X и Y.
(Конденсаторы (X и Y), во входных фильтрах, выполняют из специальных негорючих материалов, так как они могут греться до очень высоких температур и могут стать причиной пожара)

Большой плёночный конденсатор подавляет дифференциальные помехи, то есть те помехи которые возникают между двумя проводниками цепи.

Конденсаторы (X и Y)

Синфазные помехи которые протекают через паразитные емкости между силовыми шинами питания и землёй, подавляются небольшими керамическими конденсаторами, они соединяют линии питания в общей точке с землей.

Входной фильтр, схема

Синфазный дроссель также создаёт сопротивление для этих помех.

Дроссель, устройство

Синфазный дроссель состоит из двух одинаковых катушек, изолированных друг от друга и намотанных на одном сердечнике. Помехи на проводниках, подключённых ко входу дросселя, встречают высокое индуктивное сопротивление обеих катушек и подавляются.

Многозвеньевый фильтр

В более сложном варианте фильтра, схемы дублируются и добавляются новые, например высокочастотные и низкочастотные фильтры.
(Для корректной работы фильтра необходимо рабочее заземление)

Это важно, так как без входного фильтра, нарушалась бы работа самого блока питания и другой техники, так как импульсный БП является мощным источником импульсных помех.

Фильтр, как и весь блок питания, на входе защищают предохранителем.

Плавкая вставка (предохранитель)

Он нужен для защиты цепи от короткого замыкания. Его номинал должен зависеть от потребляемой мощности, но в большинство БП ставят 3 или 5-амперные предохранители.
(400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А)

Рядом с предохранителем ставят термистор. Он защищает элементы цепи от бросков тока.

Термистор в БП

При включении импульсного блока питания, происходит резкий скачок тока превышающий рабочие параметры во много раз, для борьбы с броском тока, ставится NTC-термистор, его сопротивление при комнатной температуре велико и импульс при включении гасится об него. В процессе дальнейшего воздействия тока терморезистор нагревается и выходит в рабочий режим, в котором у него низкое сопротивление и дальше на работу цепи он не влияет.

После предохранителя ставят варистор, его устанавливают параллельно нагрузке для защиты цепи от высоковольтных импульсов. При нормальном сетевом напряжении варистор не влияет на работу схемы.

Варистор в БП, нормальное напряжение

При возникновении высоковольтного импульса, варистор резко уменьшает своё сопротивление и ток протекает через него, рассеивая импульс в виде тепла.

Варистор в БП, Высокое напряжение

При длительном перенапряжении, варистор возросшим через него током выжигает плавкий предохранитель, защищая остальные элементы блока питания от повреждения.

(Варисторы обеспечивают защиту высоковольтной части блока питания от всплесков напряжения, а термисторы — от большого тока при включении)

После этого блока отфильтрованное напряжение поступает на высоковольтный выпрямитель (ВВ).

Диодный мост, схема (Высоковольтный выпрямитель)

Выпрямитель делает из переменного напряжения, постоянное. Состоит он обычно из 4 диодов. Диоды пропускают ток только в одном направлении, при подключении их по мостовой схеме, на выходе получается пульсирующий ток одной полярности. Такую схему ещё называют «диодный мост». Иногда 4 диода можно встретить в одном корпусе, как одну микросхему.

С выхода диодного моста, пульсирующее напряжение подается на емкостной фильтр.

Ёмкостной фильтр

Его реализуют на плате как один или два высоковольтных конденсатора, включённых параллельно нагрузке.

Напряжение с выхода ёмкостного фильтра

Конденсатор запасает энергию на вершинах импульсов пульсаций и отдаёт её в нагрузку при провалах выходного напряжения моста, поэтому после фильтра получается стабильное постоянное напряжение.

Массивный дроссель с конденсатором перед фильтром, это PFC — корректор коэффициента мощности.

Корректор коэффициента мощности (PFC)

Он снижает резкую нагрузку на проводку и предотвращает её нагрев и повреждение. Дроссель препятствует заряду конденсатора на пике входной синусоиде и позволяет при спаде. Если этим процессом управляет отдельная схема на плате или контроллер, то это увеличивает эффективность блока питания и такая коррекция называется активной. В некоторых схемах для более высокой эффективности используют, несколько дросселей.
(APFC или Active PFC, Active Power Factor Correction converter)

После фильтра получившееся выпрямленное напряжение поступает на высокочастотный преобразователь.

Преобразователь (Инвертор)

Он делает из выпрямленного постоянного напряжения высокочастотные импульсы прямоугольной формы. Делается это обычно двумя мощными транзисторами, которые по очереди открываются и закрываются, их частоту и скважность, задаёт ШИМ-контроллер, путем подачи сигналов на их затворы.

Чем дольше транзистор будет открыт, тем больше он передаст энергии, на первичную обмотку главного трансформатора.

Импульсный трансформатор, устройство

Принцип работы импульсного трансформатора такой же как и у обычного, но работает он на гораздо более высоких частотах, из за чего увеличивается кпд и меньше энергии уходит в тепло, что позволяет заметно уменьшить массу и размер трансформатора, а значит и блока питания в целом.

Трансформатор состоит из нескольких катушек проволоки, намотанных на намагничиваемый сердечник. Высоковольтные импульсы, поступающие в первичную обмотку трансформатора, создают магнитное поле. Сердечник направляет это магнитное поле на другие, вторичные обмотки, создавая в них напряжение, которое зависит от количества витков.

Импульсный трансформатор, напряжения со вторичных обмоток

В разных блоках по-разному реализована элементная база, поэтому пример может отличаться, но в основном, со вторичных обмоток импульсного трансформатора, снимаются 12, 5 и 3,3 вольта.

Трансформированные напряжения с обмоток дальше поступают на выходные выпрямители.

Выходной выпрямитель

В отличии от аналога на входе, здесь ток выпрямляется с помощью силовых диодов Шоотки. В каждом таком корпусе находится по два диода, они имеют высокою рабочую частоту и низкое падение напряжения, поэтому именно их используют в качестве выходных (импульсных) выпрямителей.

После, выпрямленные напряжения с диодов поступают на выходной фильтр где сглаживаются конденсаторами и дросселями.

Выходной фильтр, схема, элементы

Обычно используют Г и П-образные LC-фильтры, так как сглаживаются высокочастотные импульсы, то большая мощность конденсаторов и катушек не нужна. Для напряжений 12В и 5В используют дроссель групповой стабилизации. 3,3 вольтовая линия стабилизируется отдельно, дросселем поменьше. Связанный дроссель, на несколько линий ставят для экономии места и уменьшения скачков напряжения при резком изменении нагрузки.

Вторичная цепь, дополнение

Бывают и другие схемы, например есть блоки питания в которых только одна несущая шина, в таких блоках со вторичной обмотки трансформатора снимается только 12 вольт, а напряжения 5 и 3,3 В получают из 12 В, с помощью DC-DC преобразователей, которые распаиваются на небольшой плате. В таких блоках питания выходные напряжения более стабильны.

Чтобы постоянно поддерживать напряжения на должном уровне, при изменении нагрузки. В импульсных блоках питания есть узел стабилизации, который дополнительно является блоком защиты от перегрузки и короткого замыкания. Выполнен узел в виде микросхемы, которая называется супервизор (supervisor).

Узел стабилизации, ШИМ-контроллер, Супервизор

В современных БП супервизор и ШИМ-контроллер объединены в одну микросхему. Она следит за величиной выходных напряжений. Если напряжение слишком низкое, микросхема увеличивает ширину импульсов (Скважность), пропуская больше мощности через трансформатор и увеличивая напряжение на вторичной обмотке БП. Если хотя бы одно из напряжений выйдет за допустимые пределы, то отключится сигнал Power Good, тем самым материнская плата экстренно остановит систему.

Питается этот узел, от отдельного трансформатора, со своим преобразователем.

Дежурный источник питания +5VSB

Даже когда компьютер «выключен», 5В источник дежурного питания обеспечивает работу: часов реального времени, функции пробуждения, а также подает питание на порты USB.
(Он работает все время, пока БП подключен к сети)

Дежурные 5 вольт поступают на материнскую плату через фиолетовый провод.

Цветовая маркировка проводов блока питания

Сигнал что питание в норме(PW_OK, Power Good), через серый. Через зелёный провод отправляется сигнал включения (PS_ON, Power On). Черный — это общий провод, «земля».

Эти провода вместе с линиями 3,3 оранжевыми проводами, 5 вольтовыми красными и 12 вольтовыми жёлтыми образуют главный 24-контактный разъём для питания материнской платы и устройств, подключённых к ней.

Разъём ATX 24 pin

Раньше на 20 и 14 контакт разъёма выводились отрицательные напряжения −5 В белый провод и −12 В синий провод.

Отрицательные напряжение, разъём ATX 24 pin

Они допускали небольшие токи, в современных материнских платах эти напряжения не используются. Поэтому в новых блоках этих проводов нет, либо они просто декоративные

PS-ON, разъём ATX 24 pin

Замыкание зелёного провода на землю (на чёрный провод), включит блок питания без подключения к материнской плате. Так его можно проверить на работоспособность

Накопители, приводы и прочие маломощные устройства питаются отдельно от разъёмов SATA и MOLEX.

Разъёмы SATA и MOLEX

Центральный процессор и видеокарты получают дополнительное питание от отдельных, разборных разъёмов

Разъёмы дополнительного питания

Основная мощность отдаётся через эти разъёмы по 12 вольтовой линии, поэтому важно чтобы сечение проводов было достаточным чтобы выдержать токовую нагрузку.

Сечение проводов

Обычно используют кабели с сечением — 0.5(20AWG) 0.8(18AWG) и 1.3 кв. мм(16AWG). Более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при увеличении силы тока, необходимой для нормальной работы видеокарт и процессора под нагрузкой.

Выдаваемая сила тока по всем линиям, указывается на наклейке блока питания. На ней так же указывается общая мощность.

Общая мощность

Обычно производители указывают общую мощность которая отдаётся по всем линиям, но нужно обращать внимание на мощность, которую блок питания может выдать по линии 12В, умножив напряжение на силу тока, ведь линии 5В и 3.3В в современных компьютерах практически не нагружены.

Мощность 12В линии

Блоки питания для ПК: принципы работы и основные узлы

Современные блоки питания для ПК являются довольно сложными устройствами. При покупке компьютера мало кто обращает внимание на марку предустановленного в системе БП. Впоследствии некачественное или недостаточное питание может вызвать ошибки в программной среде, стать причиной потери данных на носителях и даже привести к выходу из строя электроники ПК. Понимание хотя бы базовых основ и принципов функционирования блоков питания, а также умение определить качественное изделие позволит избежать различных проблем и поможет обеспечить долговременную и бесперебойную работу любого компьютера.

Курс Python

Чий це Python? Це не ви загубили професію мрії в IT?

Я!

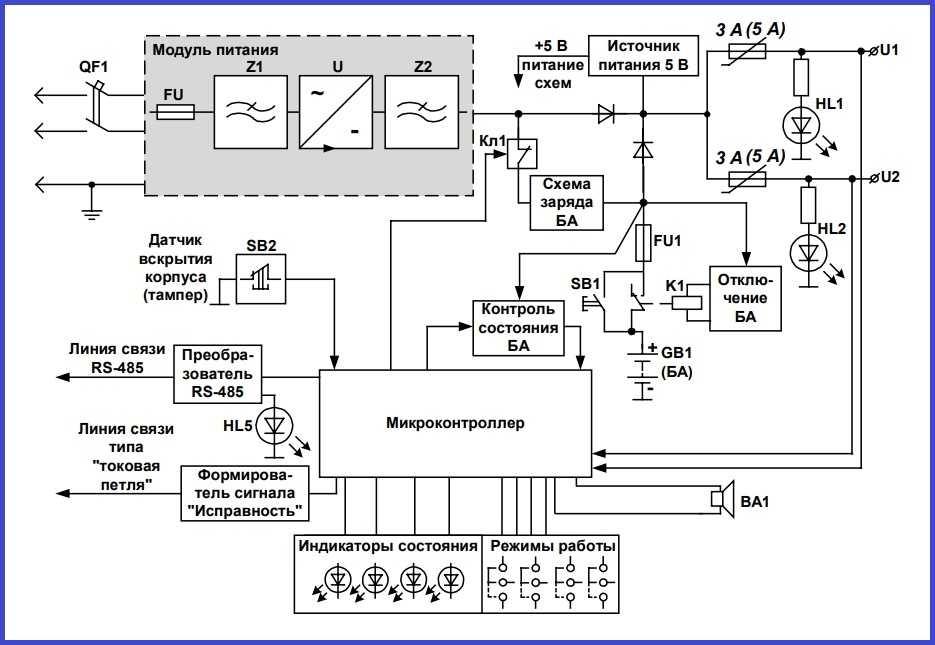

Структура типичного блока питания

Компьютерный блок питания состоит из нескольких основных узлов. Детальная схема устройства представлена на рисунке. При включении сетевое переменное напряжение подается на входной фильтр [1], в котором сглаживаются и подавляются пульсации и помехи. В дешевых блоках этот фильтр часто упрощен либо вообще отсутствует.

Далее напряжение попадает на инвертор сетевого напряжения [2]. В сети проходит переменный ток, который меняет потенциал 50 раз в секунду, т. е. с частотой 50 Гц. Инвертор же повышает эту частоту до десятков, а иногда и сотен килогерц, за счет чего габариты и масса основного преобразующего трансформатора сильно уменьшаются при сохранении полезной мощности. Для лучшего понимания данного решения представьте себе большое ведро, в котором за раз можно перенести 25 л воды, и маленькое ведерко емкостью 1 л, в котором можно перенести такой же объем за то же время, но воду придется носить в 25 раз быстрее.

Импульсный трансформатор [3] преобразовывает высоковольтное напряжение от инвертора в низковольтное. Благодаря высокой частоте преобразования мощность, которую можно передать через такой небольшой компонент, достигает 600–700 Вт. В дорогих БП встречаются два или даже три трансформатора.

Рядом с основным трансформатором обычно имеются один или два меньших, которые служат для создания дежурного напряжения, присутствующего внутри блока питания и на материнской плате всегда, когда к БП подключена сетевая вилка. Этот узел вместе со специальным контроллером отмечен на рисунке цифрой [4].

Курс UI/UX Design

Боже, яка краса! Хто це таке зробив?

Я!

Пониженное напряжение поступает на быстрые выпрямительные диодные сборки, установленные на мощном радиаторе [5]. Диоды, конденсаторы и дроссели сглаживают и выпрямляют высокочастотные пульсации, позволяя получить на выходе почти постоянное напряжение, которое идет далее на разъемы питания материнской платы и периферийных устройств.

Типичная информационная наклейка БП. Основная задача – информирование пользователя о максимально допустимых токах по линиям питания, максимальных долговременной и кратковременной мощностях, итоговой комбинированной мощности, которую способен отдать БП	Конструкция модульных разъемов блоков питания может быть самой разной. Их применение допускает отключение силовых кабелей, не востребованных в отдельно взятом системном блоке

В недорогих блоках применяется так называемая групповая стабилизация напряжений. Основной силовой дроссель [6] сглаживает только разницу между напряжениями +12 и +5 В. Подобным образом достигается экономия на количестве элементов в БП, но делается это за счет снижения качества стабилизации отдельных напряжений. Если возникает большая нагрузка на каком-то из каналов, напряжение на нем снижается. Схема коррекции в блоке питания, в свою очередь, повышает напряжение, стараясь компенсировать недостачу, но одновременно возрастает напряжение и на втором канале, который оказался малонагруженным. Налицо своеобразный эффект качелей. Отметим, что дорогие БП имеют выпрямительные цепи и силовые дроссели, полностью независимые для каждой из основных линий.

Кроме силовых узлов в блоке есть дополнительные – сигнальные. Это и контроллер регулировки оборотов вентиляторов, часто монтируемый на небольших дочерних платах [7], и схема контроля за напряжением и потребляемым током, выполненная на интегральной микросхеме [9]. Она же управляет работой системы защиты от коротких замыканий, перегрузки по мощности, перенапряжения или, наоборот, слишком низкого напряжения.

Кожух блока питания с установленным 120-миллиметровым вентилятором. Часто для формирования необходимого воздушного потока используются специальные вставки-направляющие

Зачастую мощные БП оснащены активным корректором коэффициента мощности. Старые модели таких блоков имели проблемы совместимости с недорогими источниками бесперебойного питания. В момент перехода подобного устройства на батареи напряжение на выходе снижалось, и корректор коэффициента мощности в БП интеллектуально переключался в режим питания от сети 110 В. Контроллер бесперебойного источника считал это перегрузкой по току и послушно выключался. Так вели себя многие модели недорогих ИБП мощностью до 1000 Вт. Современные блоки питания практически полностью лишены данной «особенности».

Многие БП предоставляют возможность отключать неиспользуемые разъемы, для этого на внутренней торцевой стенке монтируется плата с силовыми разъемами [8]. При правильном подходе к проектированию такой узел не влияет на электрические характеристики блока питания. Но бывает и наоборот, некачественные разъемы могут ухудшать контакт либо неверное подключение приводит к выходу комплектующих из строя.

Для подключения комплектующих к БП используется несколько стандартных типов штекеров: самый крупный из них – двухрядный – служит для питания материнской платы. Ранее устанавливались двадцатиконтактные разъемы, но современные системы имеют большую нагрузочную способность, и в результате штекер нового образца получил 24 проводника, причем часто добавочные 4 контакта отсоединяются от основного набора. Кроме силовых каналов нагрузки, на материнскую плату передаются сигналы управления (PS_ON#, PWR_OK), а также дополнительные линии (+5Vsb, -12V). Включение проводится только при наличии на проводе PS_ON# нулевого напряжения. Поэтому, чтобы запустить блок без материнской платы, нужно замкнуть контакт 16 (зеленый провод) на любой из черных проводов («земля»). Исправный БП должен заработать, и все напряжения сразу же установятся в соответствии с характеристиками стандарта ATX. Сигнал PWR_OK служит для сообщения материнской плате о нормальном функционировании схем стабилизации БП. Напряжение +5Vsb используется для питания USB-устройств и чипсета в дежурном режиме (Standby) работы ПК, а -12 – для последовательных портов RS-232 на плате.

На данном рисунке показана распиновка контактов блоков питания, традиционно используемых в современных ПК

Стабилизатор процессора на материнской плате подключается отдельно и использует четырех- либо восьмиконтактный кабель, подающий напряжение +12 В. Питание мощных видеокарт с интерфейсом PCI-Express осуществляется по одному 6-контактному либо по двум разъемам для старших моделей. Существует также 8-контактная модификация данного штекера. Жесткие диски и накопители с интерфейсом SATA используют собственный тип контактов с напряжениями +5, +12 и +3,3 В. Для старых устройств подобного рода и дополнительной периферии имеется 4-контактный разъем питания с напряжениями +5 и +12 В (так называемый molex).

Основное потребление мощности всех современных систем, начиная с Socket 775, 754, 939 и более новых, приходится на линию +12 В. Процессоры могут нагружать данный канал токами до 10–15 А, а видеокарты до 20–25 А (особенно при разгоне). В итоге мощные игровые конфигурации с четырехъядерными CPU и несколькими графическими адаптерами запросто «съедают» 500–700 Вт. Материнские платы со всеми распаянными на РСВ контроллерами потребляют сравнительно мало (до 50 Вт), оперативная память довольствуется мощностью до 15–25 Вт для одной планки. А вот винчестеры, хоть они и неэнергоемкие (до 15 Вт), но требуют качественного питания. Чувствительные схемы управления головками и шпинделем легко выходят из строя при превышении напряжения +12 В либо при сильных пульсациях.

Качественное тестирование современных блоков питания можно провести лишь на специализированных стендах. На фото показана электронная начинка одного из них. Для теплового рассеивания больших мощностей применяется массивный радиатор, обдуваемый скоростными вентиляторами

На наклейках блоков питания часто указывают наличие нескольких линий +12 В, обозначаемых как +12V1, +12V2, +12V3 и т. д. На самом деле в электрической и схемотехнической структуре блока они в абсолютном большинстве БП представляют собой один канал, разделенный на несколько виртуальных, с различным ограничением по току. Данный подход применен в угоду стандарту безопасности EN-60950, который запрещает подводить мощность свыше 240 ВА на контакты, доступные пользователю, поскольку при возникновении замыкания возможны возгорания и прочие неприятности. Простая математика: 240 ВА/12 В = 20 А. Поэтому современные блоки обычно имеют несколько виртуальных каналов с ограничением по току каждого в районе 18–20 А, однако общая нагрузочная способность линии +12 В не обязательно равна сумме мощностей +12V1, +12V2, +12V3 и определяется возможностями используемого в конструкции преобразователя. Все заявления производителей в рекламных буклетах, расписывающие огромные преимущества от множества каналов +12 В, – не более чем умелая маркетинговая уловка для непосвященных.

Многие новые блоки питания выполнены по эффективным схемам, поэтому выдают большую мощность при использовании маленьких радиаторов охлаждения. Примером может служить распространенная платформа FSP Epsilon (FSPxxx-80GLY/GLN), на базе которой построены БП нескольких производителей (OCZ GameXStream, FSP Optima/Everest/Epsilon).

Современные мощные видеокарты потребляют большое количество энергии, поэтому давно подключаются отдельными кабелями к БП независимо от материнской платы. Новейшие модели оснащаются шести- и восьмиконтактными штекерами. Часто последний имеет отстегивающуюся часть, для удобства подсоединения к меньшим разъемам питания видеокарт.

Надеемся, что после рассмотрения основных узлов блоков питания читателям уже понятно: за последние годы конструкция БП стала значительно сложнее, она подверглась модернизации и сейчас для полноценного всестороннего тестирования требует квалифицированного подхода и наличия специального оборудования. Невзирая на общее повышение качества доступных рядовому пользователю блоков, существуют и откровенно неудачные модели. Поэтому при выборе конкретного экземпляра БП для вашего компьютера нужно ориентироваться на подробные обзоры данных устройств и внимательно изучать каждую модель перед покупкой. Ведь от блока питания зависит сохранность информации, стабильность и долговечность работы компонентов ПК в целом.

Краткий словарь терминов

Суммарная мощность – долговременная мощность потребления нагрузкой, допустимая для блока питания без его перегрева и повреждений. Измеряется в ваттах (Вт, W).

Конденсатор, электролит – устройство для накопления энергии электрического поля. В БП используется для сглаживания пульсаций и подавления помех в схеме питания.

Дроссель – свернутый в спираль проводник, обладающий значительной индуктивностью при малой собственной емкости и небольшом активном сопротивлении. Данный элемент способен запасать магнитную энергию при протекании электрического тока и отдавать ее в цепь в моменты больших токовых перепадов.

Полупроводниковый диод – электронный прибор, обладающий разной проводимостью в зависимости от направления протекания тока. Применяется для формирования напряжения одной полярности из переменного. Быстрые типы диодов (диоды Шоттки) часто используются для защиты от перенапряжения.

Трансформатор – элемент из двух или более дросселей, намотанных на единое основание, служащий для преобразования системы переменного тока одного напряжения в систему тока другого напряжения без существенных потерь мощности.

ATX – международный стандарт, описывающий различные требования к электрическим, массогабаритным и другим характеристикам корпусов и блоков питания.

Курс

Machine Learning Engineer

Навчи машини чогось хорошого, поки вони не захопили планету

Запишіть мене!

Пульсации – импульсы и короткие всплески напряжения на линии питания. Возникают из-за работы преобразователей напряжения.

Коэффициент мощности, КМ (PF) – соотношение активной потребляемой мощности от электросети и реактивной. Последняя присутствует всегда, когда ток нагрузки по фазе не совпадает с напряжением сети либо если нагрузка является нелинейной.

Активная схема коррекции КМ (APFC) – импульсный преобразователь, у которого мгновенный потребляемый ток прямо пропорционален мгновенному напряжению в сети, то есть имеет только линейный характер потребления. Этот узел изолирует нелинейный преобразователь самого БП от электросети.

Пассивная схема коррекции КМ (PPFC) – пассивный дроссель большой мощности, который благодаря индуктивности сглаживает импульсы тока, потребляемые блоком. На практике эффективность подобного решения довольно низкая.

Что такое блок питания и как он работает?

Быстрый переход:

1. Что такое блок питания?
2. Что делает блок питания?
3. Как работает блок питания?
4. Части источника питания и их функции
5. Как блок питания преобразует переменный ток в постоянный?
6. Что такое конденсаторный фильтр?
7. Как работает регулируемый блок питания?
8. Как работает линейный регулируемый источник питания?
9. Что такое регулируемый импульсный источник питания?
10. Какая польза от источника питания?
11. Кому нужны блоки питания?

Источники питания появляются повсюду, и знание того, как они работают, поможет вам выбрать наилучшие варианты для ваших приложений. Нужен ли вам источник питания высокого напряжения на борту корабля или нужно подключить ноутбук для зарядки, вам нужен блок питания. Поскольку не все модели одинаковы, вам необходимо знать, что делает блок питания переменного/постоянного тока уникальным, как выбрать лучшие блоки питания для ваших электрических устройств и многое другое. Если у вас когда-либо возникали вопросы о том, как работает источник питания, его определение или назначение, найдите ответы на свои вопросы здесь.

Что такое блок питания?

Не путайте блок питания с источником питания. Источником является источник поступающего электричества. В большинстве случаев источником электроэнергии является розетка, аккумулятор или генератор. Блок питания работает, чтобы преобразовать мощность от источника в правильный формат и напряжение. Поскольку существует множество вариантов, конкретная функция источника питания зависит от того, нужно ли ему регулировать энергию или преобразовывать энергию. Чтобы понять источник питания и то, как он работает, вы должны знать его части и их вклад в работу устройства, что обсуждается ниже.

Обзор продуктов с блоками питания

Что делает блок питания?

Блоки питания имеют основные функции, присущие всем моделям, а дополнительные операции добавляются в зависимости от типа устройства. Источникам питания может потребоваться повышать или понижать напряжение, преобразовывать мощность в постоянный ток или регулировать мощность для более плавного выходного напряжения. Эти функции помогут вам выбрать, какой источник питания вам нужен для ваших электрических нужд. Приобретение устройства со слишком большим количеством функций может стоить вам больше денег, чем вам нужно потратить, но если вы не получите нужные вам функции, вы можете повредить устройства, которые вам нужны для питания.

Изменение напряжения источников питания

Изменение напряжения является основным назначением источников питания. Источник питания имеет стабильную мощность, независимо от типа устройства, которое должно его использовать. Для предотвращения перегрузки источники питания понижают или, наоборот, повышают напряжение в соответствии с требованиями устройства.

Слишком большая мощность, выходящая из источника питания, может серьезно повредить устройство, но если источник питания не обеспечивает достаточное напряжение, устройство не будет работать должным образом. Изменение энергии является основной задачей источников питания, и основная часть их конструкции состоит из трансформатора, используемого для повышения или понижения напряжения по мере необходимости.

Преобразование энергии в источниках питания

Преобразование энергии изменяет поступающее электричество в формат, который может использовать электрическое устройство. Существует два типа источников питания: DC-DC и AC-DC. Источники питания постоянного тока позволяют подключать электрические устройства к автомобильным розеткам или аналогичным источникам, которые обеспечивают постоянный ток или питание постоянного тока. Однако эти блоки питания не являются наиболее часто используемыми.

Обзор источников питания постоянного тока

Несмотря на существование источников питания постоянного тока, наиболее распространенным типом является тип переменного тока. Электрические розетки подают переменный ток или мощность переменного тока. Большинству электрических устройств для работы требуется постоянный ток. Блок питания преобразует переменный ток в постоянный. Во время этого преобразования выходной сигнал может колебаться, что иногда требует регулирования. Однако для общего использования вам могут не понадобиться регулируемые блоки питания.

Блоки питания регулируют мощность

Для большинства электронных устройств требуется регулируемая мощность. Когда источник питания меняет напряжение и тип мощности, результатом не всегда является стабильный выходной сигнал. Хотя он не включается и не выключается полностью, колебания выходного напряжения все же происходят без регулирования. Нерегулируемый источник питания может обеспечить большую мощность, чем ожидалось. Такой импульс, подаваемый на хрупкую электронику, такую ​​как компьютеры и телевизоры, может привести к серьезному повреждению деталей или даже к необратимому повреждению, которое может привести к повреждению, не поддающемуся ремонту.

Добавленная функция регулирования мощности увеличивает стоимость устройства, но позволяет сэкономить на покупке новой электроники взамен испорченной нерегулируемым напряжением. Чтобы сэкономить деньги при питании устройств с нагрузками, близкими к выходной мощности источника питания, используйте нерегулируемые источники питания. А электронике нужна регулируемая мощность. Не совершайте ошибку, выбрав не тот источник питания.

Как работает блок питания?

Базовые блоки питания изменяют напряжение и преобразуют их в питание постоянного тока. Эти стандартные операции посылают нестабилизированное напряжение из блока питания, но если вам нужна регулируемая мощность, в устройствах есть дополнительная ступень регулирования напряжения для сглаживания волн. Чтобы узнать больше о том, как работает блок питания (блок питания), читайте дальше, чтобы узнать об отдельных частях и их функциях, которые прояснят ваше представление о работе блока питания в целом.

Части блоков питания и их функции

Базовые блоки питания состоят из нескольких частей. Эти компоненты помогают устройству повышать или понижать напряжение, преобразовывать мощность и уменьшать пульсации напряжения, которые являются остаточными колебаниями напряжения и приводят к потере мощности и перегреву.

• Трансформатор:  Трансформатор изменяет входящее напряжение на необходимый уровень исходящего напряжения. Эти устройства могут повышать или понижать напряжение. Как правило, требуемое постоянное напряжение намного меньше, чем входящее переменное напряжение от основного источника питания.
• Выпрямитель:  Для преобразования поступающей мощности из переменного тока в постоянный в источнике питания используется выпрямитель, который может быть однополупериодным, двухполупериодным или мостовым.
• Фильтр:  Когда питание переменного тока меняется на постоянное, в нем все еще есть отчетливые волны, которые необходимо сгладить. Фильтр не сглаживает волны полностью, но значительно уменьшает их. Выход этой части — нерегулируемая мощность.
• Регулятор:  Регулятор напряжения уменьшает пульсации напряжения, оставленные фильтром, избавляясь от скачков или падений напряжения, которые могут повредить устройства, подключенные к источнику питания.

Компоненты источника питания необходимы для конкретной функции блока питания. В результате не все блоки питания будут состоять из одних и тех же частей.

Трансформаторы питания

Трансформатор питания повышает или понижает напряжение по мере необходимости. Большинству устройств требуется пониженное напряжение от стандартных розеток переменного тока, которые выдают от 100 до 240 вольт, до гораздо меньшей величины. Однако некоторые трансформаторы повышают напряжение и изолируют входящие и исходящие цепи.

Входящая мощность поступает в трансформатор через первичную обмотку. Исходящее электричество соединяется со вторичной обмоткой. Эти две обмотки не имеют физической связи между собой. Такая изоляция обмоток обеспечивает безопасность трансформатора. Закон Фарадея позволяет индуцировать электромагнитную энергию во вторичной обмотке из первичной обмотки без необходимости контакта между этими частями.

После завершения повышения или понижения напряжения трансформатор направляет выходную мощность на выпрямитель для преобразования переменного тока в постоянный.

Как блок питания преобразует переменный ток в постоянный?

Частью работы источника питания переменного тока в постоянный является выпрямитель в блоке, который изменяет тип тока. Создатели блоков питания выбирают один из трех типов выпрямителей на кремниевых диодах для преобразования мощности переменного тока в постоянный. Каждая модель имеет свою работу и преимущества.

• Половина волны: В самом дешевом выпрямителе используется один кремниевый диод, но он преобразует только половину волны переменного тока. Это полуволновое преобразование приводит к большей пульсации, которую сложнее устранить с помощью регулятора. Кроме того, однополупериодные выпрямители работают не так эффективно, как другие модели, и работают только для питания маловажных устройств.
• Полнополупериодный: Для двухполупериодного выпрямителя требуется центральное отвод во вторичной обмотке. Поскольку для этих выпрямителей требуется специальный трансформатор, они обычно появляются в более дорогих, хотя и более эффективных источниках питания. Эти модели также производят меньшую пульсацию после преобразования в мощность постоянного тока, которую регулятору легче устранить.
• Мост: Самый эффективный выпрямитель сочетает в себе лучшее из двухполупериодного и двухполупериодного типов. В мостовой модели используются четыре диода для преобразования полной волны переменного тока без необходимости в специальном трансформаторе с отводом от средней точки.

См. наши блоки питания переменного/постоянного тока

Что такое конденсаторный фильтр?

После преобразования большая часть мощности постоянного тока все еще будет иметь выходную пульсацию. Конденсатор напрямую отфильтровывает самые сильные пульсации, когда электричество покидает выпрямитель.

Конденсаторы удерживают электроны до тех пор, пока они не понадобятся. Когда ток проходит через конденсатор, он движется волнами. Пики уже содержат достаточно электронов, но впадины представляют меньшее количество электричества, соответствующее более низким уровням электронов. Когда волны тока падают, потребность в дополнительных электронах возрастает. Конденсатор подает электроны в ток, делая волны более плавными. Более плавные волны обеспечивают более равномерное электричество без приливов и скачков.

Хотя конденсаторы не обеспечивают абсолютно ровное питание, они уменьшают высокие и низкие частоты, которые выходят из выпрямителя. Если вам нужен постоянный поток электроэнергии, у вас должен быть регулируемый источник питания. Эти устройства заполняют оставшиеся впадины, оставшиеся после выхода тока из конденсатора. Источники питания, которые подключаются к электронике, требуют регуляторов для защиты чувствительных схем таких устройств.

Как работает регулируемый источник питания?

После выхода тока из фильтра задача блока питания заканчивается в нерегулируемой модели. В то время как нерегулируемых источников питания достаточно для общего использования, когда вам нужно полностью стабильное электричество, которое не меняется при изменении нагрузки, вам нужна регулируемая мощность. Регулируемые источники питания бывают двух видов в зависимости от того, как они регулируют энергию — линейные и импульсные.

Как работает линейный регулируемый источник питания?

Линейный источник питания имеет простой и понятный метод работы для преобразования электроэнергии и почти полного устранения пульсаций напряжения. Конструкция начинается с трансформатора для снижения напряжения. Затем устройство преобразует переменный ток в постоянный. Затем питание постоянного тока проходит через регулятор, который очищает его, уменьшая пульсации напряжения.

Этот регулируемый блок питания весит больше из-за большого трансформатора, который должен понижать мощность. К счастью, линейные блоки питания работают с низким уровнем шума, что делает их лучшим выбором, когда вам нужно маломощное и чистое, стабильное питание. Медицинские учреждения, лаборатории и средства связи получают наибольшую выгоду от этого типа регулируемого источника питания.

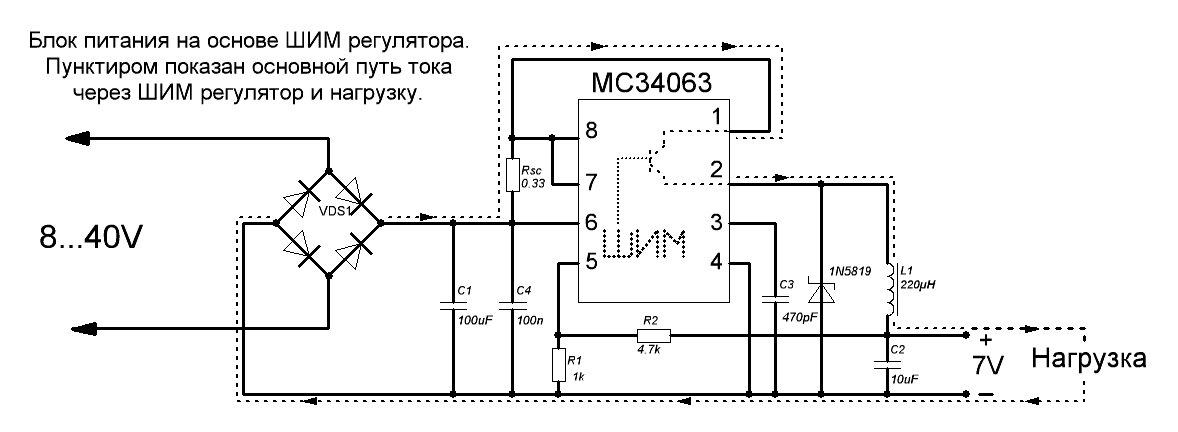

Что такое регулируемый импульсный источник питания?

Импульсные источники питания более эффективны, имеют большую мощность и меньше по размеру, чем их линейные аналоги. Однако эти модели создают шум во время использования, особенно при переключении питания. В отличие от линейных источников питания, которые лучше всего подходят для конкретных приложений, импульсные источники питания более универсальны. Причина гибкости этих устройств заключается в использовании ими широтно-импульсной модуляции (ШИМ).

Использование ШИМ делает импульсные источники питания намного более эффективными, чем линейные источники питания, и позволяет быстро переключаться на различные источники электроэнергии. Выбирайте импульсные стабилизирующие источники питания, если вам требуется более высокая выходная мощность и большая эффективность при меньших размерах, чем вы можете получить от линейного стабилизированного источника питания.

Какая польза от источника питания?

При использовании в персональных компьютерах блоки питания чаще всего выходят из строя из-за частых колебаний температуры и интенсивного использования. Конечно, электроника, такая как компьютеры и телевизоры, требует источников питания и требует замены этих частей чаще, чем другие компоненты. Однако это не единственное применение источников питания.

Блоки питания не только обеспечивают электроэнергией электронику. Эти устройства могут быть внутренними или внешними и обеспечивать энергией приборы, освещение и многое другое. Если у вас есть часть, которая требует электричества, вероятно, у вас есть источник питания или он подключен к этому устройству.

Кому нужны блоки питания?

Любой, кто пользуется электричеством, нуждается в источниках питания. Типы источников питания будут зависеть от того, нужны ли вам преобразователи переменного тока в постоянный или постоянный ток, а также от того, требуется ли вам регулируемая или нерегулируемая мощность. Высокое или низкое напряжение — это еще один выбор, который вам нужно будет сделать. Если вам нужны атмосферостойкие или ударопрочные блоки питания, вам также необходимо добавить их в список требований.

Узнайте о применении источников питания

Источники питания ежедневно используются в нескольких отраслях промышленности. Здесь перечислены лишь некоторые отрасли, в которых можно использовать разнообразные блоки питания военного класса, которые предлагает ACT.

• Военные:   Военным часто требуются прочные блоки питания, способные выдерживать любые условия окружающей среды.
• Корабли и лодки (подводные лодки):   Судовые источники питания предъявляют особые требования к правильной работе с электричеством без традиционной основной розетки, питаемой от линий электропередач.
• Аэрокосмическая промышленность:   Для питания инструментов, используемых в аэрокосмической области, часто требуются устройства, которые могут работать с электричеством в удаленных местах.
• Средства связи:   Тихие и адекватные источники питания, обеспечивающие стабильное питание компьютеров и других устройств связи, имеют строгие требования к своим характеристикам и использованию.
• Многие другие:   Если вы не видите свою отрасль в списке, не беспокойтесь. Скорее всего, вам по-прежнему нужны блоки питания, и мы можем помочь вам в этом.

Вопрос не в том, нужен ли вам блок питания, а в том, какой тип требуется в вашей ситуации. Вот где мы в ACT можем вам помочь.

Найдите подходящие блоки питания

Свяжитесь с нами сегодня

Если вам нужны преобразователи AC-DC или DC-DC для высокого или низкого напряжения, вы можете найти нужные вам блоки питания в ACT. Поскольку мы обслуживаем широкий спектр приложений, предъявляющих бесчисленные требования к источникам питания, у нас, вероятно, есть подходящие продукты для вашего использования. Однако некоторые из тех, с кем мы работаем, не могут найти то, что им нужно, в наших списках. К счастью, у нас есть ресурсы для создания пользовательских блоков питания, адаптированных к их потребностям. Если вам нужно индивидуальное решение, свяжитесь с нами через нашу форму или отправьте запрос на продукт. Мы готовы помочь вам с любыми потребностями в электроэнергии, от простых до сложных.

Страница не найдена — Advanced Conversion Technology

Страница, которую вы ищете, не может быть найдена.

Посетите одну из следующих страниц, чтобы узнать больше о Advanced Conversion Technology.
Свяжитесь с нами для получения помощи (717-939-2300 или [email protected]) или отправьте свои вопросы через нашу страницу запросов.

Образовательные статьи

Продукты

• 115 Vac, 1 фаза, 60 Гц, 1399, 24 В. Фаза, вход 60-400 Гц, 704, выход 24 В при 1000 Вт
• 90-160 В перем. тока, 3 фазы, вход 60-400 Гц, 704, выход 28 В при мощности 1000 Вт
• Военный источник питания постоянного тока | Выход 32 В
• Военный блок питания DC-DC | Выход 28 В
• Военный источник питания постоянного тока | 26 В Выход
• Военный блок питания постоянного тока | Выход 24 В
• Военный блок питания DC-DC | Выход 22 В
• Военный блок питания DC-DC | Выход 18 В
• Военный блок питания постоянного тока | Выход 16 В
• Военный блок питания DC-DC | Выход 15 В
• Военный блок питания DC-DC | Выход 12 В
• Блок питания постоянного тока постоянного тока 32 В с радиатором
• Выходной блок питания постоянного тока 28 В | Конвекционное охлаждение, радиатор
• Источник питания DC-DC на выходе 26 В | Конвекционное охлаждение, радиатор
• Источник питания постоянного тока 24 В постоянного тока для военных | Функция теплоотвода
• Блок питания DC-DC с выходом 22 В | Конвекционное охлаждение, радиатор
• Источник питания DC-DC на выходе 18 В | Конвекционное охлаждение, теплоотвод
• Источник питания постоянного тока постоянного тока 16 В для военных | Функция радиатора
• Источник питания постоянного тока постоянного тока 15 В с функцией радиатора
• Источник питания постоянного тока постоянного тока 12 В | Конвекционное охлаждение, радиатор
• COTS AC-DC вход 92-138 В, выход 28 В при 1200 Вт
• COTS Вход AC-DC 92-138 В, выход 28 В при 1000 Вт
• COTS Вход AC-DC 92-138 В, выход 24 В при 1200 Вт
• Выход 28 В, 400 Вт Блок питания AC-DC
• Выход 28 В, 200 Вт Блок питания AC-DC с радиатором
• Выход 28 В, блок питания AC-DC 200 Вт
• Выход 28 В, блок питания AC-DC 100 Вт
• Выход 28 В, блок питания AC-DC 400 Вт с радиатором
• Выход 24 В, блок питания AC-DC 200 Вт
• Выход 24 В, блок питания AC-DC 100 Вт
• Выход 24 В, блок питания AC-DC 400 Вт
• Выход 24 В, блок питания AC-DC 400 Вт с радиатором
• Выход 24 В, блок питания AC-DC 200 Вт с радиатором
• Выход 24 В, 100 Вт Блок питания AC-DC с радиатором
• Выход 28 В, 100 Вт Блок питания AC-DC с радиатором
• Блок питания 24 В DC-DC | 12-36 Входное напряжение
• Источник питания 12 В пост. /пост. тока | 12-36 Входное напряжение
• Источник питания 15 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 16 В пост./пост. тока | 12-36 Входное напряжение
• Блок питания 18 В постоянного тока | 12-36 Входное напряжение
• Источник питания 32 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 22 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 26 В постоянного тока | 12-36 Входное напряжение
• Источник питания 28 В постоянного тока | 12-36 Входное напряжение
• Прочный корпус 28 В при 2000 Вт переменного/постоянного тока | 97–277 В перем. тока
• Источник питания точки нагрузки до 140 Вт
• COTS DC-DC, один выход, источник питания 32 В
• COTS DC-DC, один выход, источник питания 32 В, 2000 Вт
• Источник питания постоянного тока для систем авионики |+28 В постоянного тока
• Источник питания постоянного тока мощностью 2000 Вт | Вход 12–36 В
• Источник питания постоянного тока | Вход 12–36 В
• Вход 12–36 В, выход 1000 Вт Источник питания постоянного тока | Блок питания ACT COTS
• Блок питания DC-DC с конвекционным охлаждением | Вход 12–36 В
• Выход 28 В постоянного тока Источник питания COTS
• Выход 28 В постоянного тока до 2000 Вт Блок питания COTS
• Источник питания постоянного тока с КПД до 96 % | ACT Products
• Блок питания DC-DC мощностью 2000 Вт, до 9КПД 6 %
• COTS Блок питания постоянного тока мощностью до 1000 Вт
• Вход 12–36 В, MIL-STD-1275E Блок постоянного тока | Блоки питания ACT COTS
• Блок питания COTS 26 В — выходная мощность до 2000 Вт
• Источник питания DC-DC от 26 В до 2000 Вт | ACT Power
• Защищенный от воздействия окружающей среды источник питания постоянного тока мощностью 2000 Вт
• Защищенный от воздействия окружающей среды источник питания постоянного тока соответствует стандарту MIL-STD-1275E
• Блок питания постоянного тока с кондуктивным охлаждением, предназначенный для использования в военных целях
• Пульсации 240 мВпик-пик постоянного тока источник питания постоянного тока | ACT COTS Power Solutions
• Требования MIL-STD-1275E выполнены | ACT DC-DC Источник питания COTS
• MIL-STD-1275E Блок питания 24 В DC-DC COTS | ACT Power
• Одноканальный источник питания постоянного тока Выходная мощность до 1920 Вт
• Одноканальный источник питания постоянного тока Выходная мощность до 2000 Вт
• Источник питания постоянного тока постоянного тока в соответствии с MIL-STD-1275E
• DC-DC Блок питания, соответствующий стандарту MIL-STD-1275E
• Одиночный, 22 В, выход DC-DC, источник питания до 1760 Вт
• Один выход, 22 В, 1760 Вт, DC-DC блок питания
• Вход 12–36 В | Источник питания DC-DC COTS | Военный класс
• Вход 12–36 В | Блок питания DC-DC мощностью 1680 Вт | армейского класса
• Неизолированный источник питания постоянного тока с входным напряжением 12–36 В
• Преобразователь постоянного тока в постоянный для тяжелых условий эксплуатации | Блок питания ACT
• Защищенный от воздействия окружающей среды блок питания 18 В постоянного тока | ACT Power
• Источник питания постоянного тока | Одиночный, 18-В, 1440-Вт Выход | ACT Power
• Один выход 18 В | 1430 Вт COTS Блок питания DC-DC
• Один выход 18 В, до 1440 Вт | COTS DC-DC блок питания в ACT
• Монтажный преобразователь постоянного тока в постоянный | Вход 12–36 В | ACT Supply
• Выходной преобразователь постоянного тока 18 В | Усовершенствованная технология преобразования
• Преобразователь постоянного тока в постоянный с пульсацией 280 мВпик-пик | Блоки питания ACT
• Преобразователь постоянного тока в постоянный с пульсацией 240 мВпик-пик | ACT Power Supplies
• COTS Блок питания DC-DC 1020 Вт | Один выход 16 В
• COTS Источник питания постоянного тока | Один выход 16 В
• Вход 12–36 В, выход 640 Вт DC-DC COTS Источник питания | ACT
• 12-36 Входное напряжение, COTS Преобразователь постоянного тока в постоянный | АКТ Мощность
• Источник питания DC-DC 12–36 В с кондуктивным охлаждением | ACT Power
• Входной блок питания 12–36 В | ACT Power
• Блок питания DC-DC 1020 Вт с конвекционным охлаждением | Вход 12–36 В
• Блок питания DC-DC с конвекцией и охлаждением | Вход 12–36 В
• COTS Блок питания постоянного и постоянного тока | 12-36 Входное напряжение | ACT Products
• Источник питания постоянного тока 12–36 В на входе | ACT COTS Solutions
• Вход 12–36 В | Advanced Conversion Technology DC-DC COTS Supply
• Вход 12–36 В | Источник питания DC-DC COTS, соответствующий стандарту MIL-STD-1275E
• Блок питания постоянного тока | от 12 до 36 В постоянного тока Выходная мощность до 960 Вт
• Блок питания постоянного тока | Один выход 12 В, мощность до 960 Вт
• Выход 12 В, блок питания DC-DC мощностью 480 Вт | ACT Products
• Вход 12–36 В, 8 фунтов, COTS Источник питания постоянного тока | ACT Products
• Вход 28 В | 4 выходных напряжения | ACT Источник питания постоянного и постоянного тока
• Один выход, входное напряжение 85–264 В Источник питания постоянного и переменного тока | ACT
• Выход 28 В, блок питания AC-DC мощностью 200 Вт | ACT Products
• Блок питания переменного/постоянного тока на входе 85–264 В | ACT COTS Power Solutions
• Блок питания переменного/постоянного тока в соответствии с MIL-STD-704 | Блок питания ACT COTS
• Вход 84–264 В, выход 24 В Блок питания переменного/постоянного тока | AC-DC блок питания ACT Power
• соответствует стандартам MIL-STD-704 | ACT
• Блок питания переменного/постоянного тока с одним выходом 24 В
• Вход 85–264 В, частота 50–400 Гц Источник переменного/постоянного тока
• Частотный преобразователь переменного тока в постоянный, 50–400 Гц | Вход 85–264 В
• Преобразователь переменного тока в постоянный, 50–400 Гц
• Выход 15 В, 100 Вт, изолированный преобразователь переменного тока в постоянный
• Преобразователь переменного тока в постоянный | 85–264 В на входе и 15 В, 50 Вт на выходе
• Преобразователь переменного тока в постоянный с входом 85–264 В | Выход 12 В
• Вход 85–264 В с выходом 12 В, 100 Вт | Блок питания AC-DC
• Сертифицированный MIL-STD-704 Блок питания AC-DC
• Многоканальный блок питания AC-DC | Вход 115 В
• Блоки питания переменного/постоянного тока на входе 220 В, выход 10 000 Вт
• Источник питания переменного и постоянного тока на 115 В | Выходная мощность 2370 Вт
• Блок питания переменного/постоянного тока с входным напряжением 115 В | 7 выходов
• Источник питания переменного/постоянного тока, 60 Гц с одним выходом 28 В
• Входной преобразователь переменного/постоянного тока на 115 В
• Входной сигнал 115 В для блока питания переменного/постоянного тока | 7 выходов
• Преобразователь мощности переменного тока в постоянный с входом 115 В
• Вход 115 В для источника питания переменного тока в постоянный | Выходная мощность 2100 Вт
• Блок питания переменного/постоянного тока с 6 выходами | Усовершенствованная технология преобразования
• Блок питания переменного/постоянного тока с 9 выходами и входом 115 В
• Модуль питания переменного/постоянного тока от 90–140 В переменного тока
• Блок питания переменного/постоянного тока с входом 115 В
• 1278 Вт Выходная мощность переменного/постоянного тока | Вход 115 В
• Вход 115–220 В, выходная мощность 600 Вт, блок питания переменного и постоянного тока
• Один выход, вход 115–220 В, источник питания переменного и постоянного тока
• Вход 115 В, выходное напряжение 25000 | Индивидуальный блок питания AC-DC
• Блок питания DC-DC с кондуктивным охлаждением | 3 выхода | ACT Custom
• Преобразователь постоянного тока в постоянный | Выходная мощность 539 Вт с 7 выходами
• Лазерный диодный источник питания постоянного тока | Вход 28 В
• Преобразователи постоянного тока в постоянный с выходной мощностью 150 Вт
• Входной преобразователь постоянного тока 280 В | Усовершенствованная технология преобразования
• 280-вольтовый источник питания DC-DC военного класса | ACT Power
• COTS Преобразователь постоянного тока в постоянный с входным напряжением 18 и 375 В | ACT Solution
• Низковольтный преобразователь постоянного тока в постоянный | Вход 28 В | VAC Products
• Герметичный блок питания ЭЛТ | 6 выходов | ACT
• Лазерный преобразователь постоянного тока в постоянный | Вход 28 В, выход 150 В | ACT Unit
• Преобразователь постоянного тока в постоянный с 2 ​​выходными напряжениями на 160 В | АКТ Мощность
• Выходная мощность 180 Вт Источник постоянного тока | ACT Converters
• Источник питания постоянного тока с регулируемой мощностью | ACT Military Units
• 1.
