Принцип работы дифференциального автомата

Дифференциальный автомат (дифавтомат) — это устройство, которое сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Его главная задача — защита от поражения электрическим током и предотвращение пожаров из-за утечек тока.

Принцип работы дифавтомата основан на измерении разницы между входящим и исходящим током. В нормальном режиме эта разница равна нулю. При появлении утечки тока возникает дисбаланс, который и фиксирует устройство.

Основные компоненты дифавтомата:

• Дифференциальный трансформатор
• Электронный усилитель
• Исполнительный механизм
• Автоматический выключатель

Дифференциальный трансформатор сравнивает входящий и исходящий ток. При их несовпадении в его вторичной обмотке возникает напряжение, которое усиливается электронным усилителем. Если величина дисбаланса превышает пороговое значение, срабатывает исполнительный механизм, размыкающий силовые контакты автоматического выключателя.

Типы дифференциальных автоматов

Существует несколько основных типов дифавтоматов, различающихся по своим характеристикам и области применения:

1. По типу защиты от сверхтоков:

• С защитой от перегрузки и короткого замыкания
• Только с защитой от короткого замыкания

2. По чувствительности к виду тока утечки:

• Тип AC — реагируют только на переменный ток утечки
• Тип A — чувствительны к переменному и пульсирующему постоянному току
• Тип B — реагируют на переменный, пульсирующий и постоянный ток утечки

3. По времени срабатывания:

• Обычные — мгновенного действия
• Селективные — с выдержкой времени

Как выбрать дифференциальный автомат

При выборе дифавтомата необходимо учитывать следующие параметры:

1. Номинальный ток

Выбирается исходя из расчетной нагрузки защищаемой цепи. Для бытовых цепей обычно достаточно 16-25 А, для силовых может потребоваться 32-63 А.

2. Номинальный отключающий дифференциальный ток

Для защиты человека используются устройства с током утечки 10-30 мА. Для защиты от возгораний — 100-300 мА.

3. Тип по виду тока утечки

Для большинства бытовых цепей достаточно типа AC. Для цепей с электронным оборудованием рекомендуется тип A. Тип B применяется в промышленности.

4. Количество полюсов

Для однофазной сети используются двухполюсные дифавтоматы, для трехфазной — четырехполюсные.

Преимущества и недостатки дифавтоматов

Дифференциальные автоматы обладают рядом преимуществ, но имеют и некоторые недостатки.

Преимущества:

• Комплексная защита от утечек тока и перегрузок
• Компактность — два устройства в одном корпусе
• Удобство монтажа и эксплуатации
• Высокая скорость срабатывания

Недостатки:

• Более высокая стоимость по сравнению с отдельными УЗО и автоматами
• Меньшая надежность из-за сложной конструкции
• Возможность ложных срабатываний

Особенности монтажа дифференциальных автоматов

При установке дифавтоматов следует соблюдать ряд правил:

• Монтаж должен производиться квалифицированным электриком
• Необходимо строго соблюдать полярность подключения
• Нейтральный проводник должен подключаться к клемме N
• Запрещается подключать заземляющий проводник через дифавтомат
• После монтажа обязательно проверить работоспособность устройства кнопкой «Тест»

Правильный монтаж обеспечит надежную работу дифавтомата и эффективную защиту электроустановки.

Эксплуатация и обслуживание дифавтоматов

Для обеспечения долгой и надежной работы дифференциальных автоматов необходимо соблюдать следующие правила эксплуатации:

• Регулярно (не реже раза в месяц) проверять работоспособность устройства нажатием кнопки «Тест»
• Не допускать попадания влаги и пыли внутрь корпуса
• Не превышать номинальные параметры по току и напряжению
• При частых срабатываниях выявлять и устранять причину утечек тока
• Заменять устройство по истечении срока службы (обычно 10-15 лет)

При правильной эксплуатации дифавтомат обеспечит надежную защиту от поражения электрическим током и предотвратит возможные возгорания из-за утечек тока.

Применение дифавтоматов в различных сферах

Дифференциальные автоматы находят широкое применение в различных областях:

1. Бытовое применение:

• Защита розеточных групп
• Защита освещения
• Защита отдельных мощных потребителей (электроплита, водонагреватель)

2. Промышленное применение:

• Защита станков и производственного оборудования
• Защита силовых цепей
• Защита осветительных сетей

3. Коммерческое применение:

• Защита офисного оборудования
• Защита торгового оборудования
• Защита систем кондиционирования и вентиляции

В каждой сфере применения дифавтоматы подбираются с учетом специфики защищаемого оборудования и условий эксплуатации.

Новые технологии в производстве дифавтоматов

Производители постоянно совершенствуют конструкцию дифференциальных автоматов, внедряя новые технологии:

• Использование микропроцессорных блоков управления
• Применение более чувствительных датчиков тока
• Разработка «умных» дифавтоматов с возможностью удаленного контроля и управления
• Создание устройств с расширенной диагностикой и самотестированием
• Внедрение технологий, повышающих устойчивость к ложным срабатываниям

Эти инновации позволяют повысить надежность и эффективность защиты, а также расширить функциональные возможности дифавтоматов.

Принцип работы дифференциального автомата. Shop220

11 июля 2013 г.

Дифференциальный автомат является уникальным устройством, выполняющим и функции автоматического выключателя, и устройства защитного отключения. Дифференциальный автомат призван предотвратить поражение человека электрическим током при его соприкосновении с токоведущими частями либо по вине утечки электрического тока. Кроме того, данное устройство выполняет защиту электрической сети от коротких замыканий и перегрузок, выполняя, таким образом, функцию автоматического выключателя. Все дифференциальные автоматы, включая дифференциальные автоматы Legrand, имеют уникальную конструкцию, которой и определяется их эффективная работа. Составляют такую конструкцию, как правило, две части, обладающие электрической и механической взаимосвязью. Первая часть такого устройства представлена автоматическим выключателем, в комплектацию которого входят специальный механизм независимого расцепления и рейка сброса посредством внешнего механического усилия. В соответствии с типом дифференциального автомата он может быть оснащен двухполюсным или четырехполюсным автоматическим выключателем. Вторая часть устройства представлена защитным модулем, предупреждающим поражение электрическим током. Данный модуль преобразует электрический ток, обеспечивает его усиление и механическое взаимодействие со специальной рейкой сброса выключателя. Питание такого модуля осуществляется за счет последовательного включения автоматического выключателя и модуля. Модуль укомплектован несколькими дополнительными устройствами: дифференциальным трансформатором, способствующим обнаружению остаточного электрического тока, и электронным усилителем, оснащенным катушкой электромагнитного сброса. У всех моделей дифавтоматов присутствует специальная кнопка «Тест», посредством которой проверяется, как такое устройство будет функционировать в эксплуатации. Принцип работы дифференциального автомата заключается в следующем. Сразу после монтажа устройства и подключения его в электрическую сеть соединенный с вторичной обмоткой датчика электронный усилитель начнет получать питание. При протекании электрического тока по силовым проводам модуля в магнитопроводе датчика будут наблюдаться противоположно следующие равные магнитные потоки. При повреждении изоляции возникнет дифференциальный ток, который равенство потоков нарушит. Результатом станет проведение напряжения в обмотке, прикладывающегося ко входу электрического усилителя. При достижении таким напряжением определенного значения, электрический усилитель открывается, и ток подается на катушку электромагнита сброса. Именно этим электромагнитом сброса сдергивается специальная защелка механизма независимого расцепления, ввиду чего контакты принудительно размыкаются.

Другие статьи об электрике: Прокладка кабеля под напольным покрытием » Организация электричества на даче » Что такое электрификация частного дома? » Теплый пол – это комфорт для каждого! » Труба жесткая ПВХ »

« все статьи

Конструктивные особенности и характеристики дифференциального автомата

 Вернутся на страницу   ⇒      УЗО и Диф. защита    ⇒    Электрика

Назначение дифавтомата:

 Дифференциальный автоматический выключатель — это аппарат, который сочетает в себе функции электромеханического устройства защитного отключения и автоматического выключателя.

    Автоматические выключатели данного типа способны реагировать и на постоянный пульсирующий дифференциальный ток, и на переменный синусоидальный дифференциальный ток. Эта особенность делает дифференциальные автоматические выключатели незаменимыми в организации защиты электросетей в жилых помещениях и офисных зданиях, которые отличаются повышенной концентрацией бытовой техники — современных телевизоров, компьютеров, мощных стиральных машин, регулируемых источников света и т. д.

    Диф. автомат (дифференциальный автомат), это прибор предназначен для защиты цепи от утечки тока (аналогично работе УЗО), но преимущество диф. автомата заключается в том, что в него встроен автоматический выключатель,  который выполняет функцию защиты цепи от коротких замыканий и перегрузок.



Принцип работы диф. автомата:

   Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.

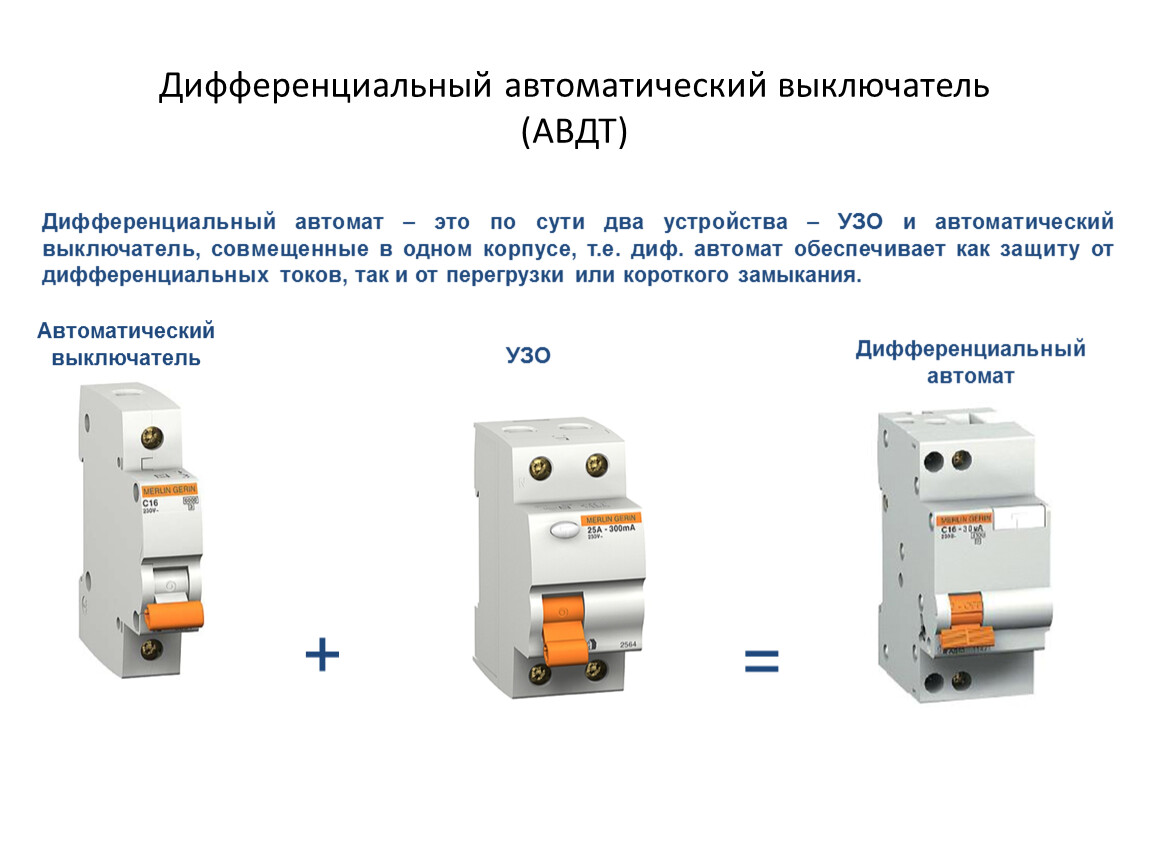

Как правило, все дифференциальные автоматы состоят из двух частей. Эти части связаны между собой как электрически, так и механически, что делает работу таких устройств еще более эффективной.

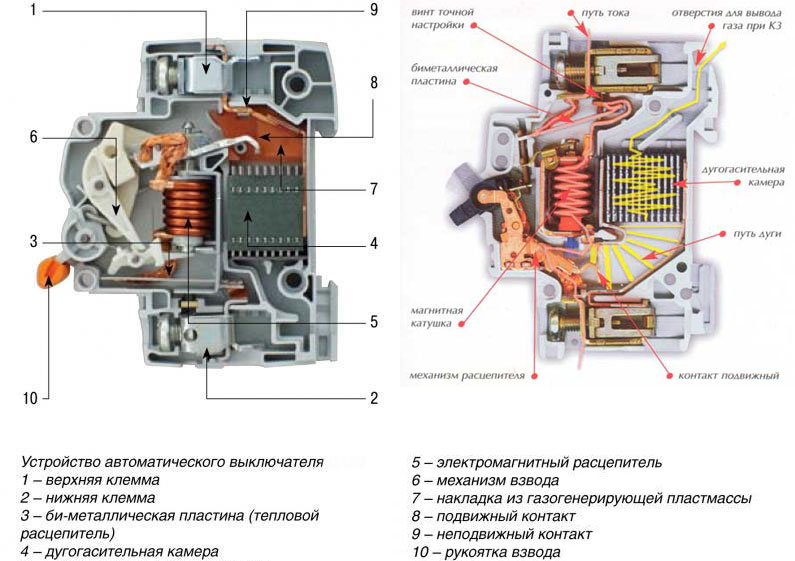

Первая часть такого устройства это автоматический выключатель, который снабжен специальным механизмом независимого расцепления, а также рейкой сброса при помощи внешнего механического усилия. В зависимости от типа дифференциального автомата в нем может быть установлен двухполюсный или четырехполюсный автоматический выключатель.

Вторая часть устройства это модуль защиты от поражения электрическим током. Этот модуль необходим для того, чтобы обеспечивать обнаружение дифференциального электрического тока на землю. Помимо этого он также отвечает за преобразование электрического тока, его усиление и механическое воздействие на специальную рейку сброса выключателя. Питание модуля защиты от поражения электрическим током обеспечивается благодаря последовательному включению автоматического выключателя и модуля. Модуль защиты от поражения током содержит также несколько дополнительных устройств. Это дифференциальный трансформатор, который нужен для обнаружения остаточного электрического тока и электронный усилитель, на котором находится катушка электромагнитного сброса.

Все модели дифференциальных автоматов имеют специальную кнопку “Тест”, которая предназначена для того, чтобы проверять функционирование такого устройства в эксплуатации. Выполнять такие тестовые проверки дифференциальных автоматов рекомендуется регулярно.

Принцип работы дифференциального автомата можно описать следующим образом. Как только такое устройство установлено и подключено в электрическую сеть, о чем будет свидетельствовать положение выключателя на отметке “ВКЛ”, то начнет получать питание электронный усилитель, который соединен с вторичной обмоткой датчика. Когда электрический ток протекает по силовым проводам модуля защиты от поражения электрическим током, то в магнитопроводе датчика при этом будут возникать равные магнитные потоки, которые будут противоположено направленные по отношению друг к другу. Если изоляция повреждена, то появляется дифференциальный ток, который нарушает равенство потоков. В результате этого в обмотке начинает проводиться напряжение, которое прикладывается к входу электрического усилителя. Когда такое напряжение достигает определенного значения, то электрический усилитель открывается, в результате чего ток начинает подаваться на катушку электромагнита сброса. И именно электромагнит сброса сдергивает специальную защелку механизма независимого расцепления, что и приводит к принудительному размыканию контактов.

Также все дифференциальные автоматы классифицируются в зависимости от степени их чувствительности к дифференциальному току. Выделяют две больших группы устройств: дифавтоматы с низкой чувствительностью и дифференциальные автоматы с высокой чувствительностью. К дифференциальным автоматам с низкой чувствительностью относятся те, показатель номинального дифференциального тока для которых составляет больше, чем 30 мА. В силу своей низкой чувствительности такие устройства используются в тех случаях, когда нужно обеспечить защиту от косвенного прикосновения. Примером устройства с низкой чувствительностью может служить модель “Дифференциальный автомат DX 08033 AC 63A-300мА 400В 3Р+N(Legrand)”, чувствительность которого составляет 300 мА. К дифференциальным автоматам с высокой чувствительностью относятся те, показатель номинального дифференциального тока которых меньше или равен 30 мА. Такие устройства используются в тех случаях, когда нужно обеспечить защиту при непосредственном касании токопроводящих частей электрического оборудования. Устройства такого типа часто называют физиологически чувствительными. Устройство с высокой чувствительностью это, например, “Автомат дифференциального тока 6мод. DS204 AC-C16/0,03″.
Дифференциальные автоматы классифицируются также по виду защиты, который у них предусмотрен. Специалисты выделяют три категории таких устройств: устройства со встроенной защитой от перегрузок, устройства со встроенной защитой от сверхтоков и устройства со встроенной защитой от коротких замыканий. Каждый из этих типов дифференциальных автоматов защищает электрические сети от разных угроз, потому в идеале ставят несколько автоматов с разными видами защиты.
Еще один параметр, по которому различают дифференциальные автоматы это время их отключения. Здесь выделяют устройства дифференциального тока общего назначения и селективные устройства дифференциального тока. Селективные дифференциальные автоматы имеют специальное устройство задержки отключения, благодаря которому можно отключать лишь определенную часть электрической цепи.

Различаются дифференциальные автоматы также и по возможности регулировки отключающего дифференциального тока. Выделяют нерегулируемые и регулируемые модели таких устройств. Регулируемые модели в свою очередь различаются на устройства с дискретным регулированием и диф. автоматы с плавным регулированием.

Пример характеристик дифференциального автомата АД12 2Р 6А 10мА ИЭК (двухполюсного /Р-2/, однофазного):

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25°С до +50°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки тест для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки возврат для индикации срабатывания от дифференциального тока.

Пример характеристик дифференциального автомата АД14 4Р 16А 30мА ИЭК(четырёхполюсного /Р-4/, трёхфазного):

• Номинальное напряжение частотой 50 Гц — 230/400В
• Номинальный ток I_n— 16А
• Номинальный отключающий дифференциальный ток I_Dn— 30мА
• Номинальная отключающая способность — 4500А
• Рабочая характеристика при наличии дифференциального тока — АС
• Время отключения при номинальном дифференциальном токе — <40мс
• Число полюсов — 4
• Условия эксплуатации — УХЛ4
• Степень защиты выключателя — IP20
• Износостойкость — не менее 10000 циклов В-О
• Максимальное сечение присоединяемых проводов — от 25 до 35мм²
• Наличие драгоценных металлов (серебро) — 0,6-2г/полюс
• Масса — 0,45кг
• Диапазон рабочих температур — от-25°С до+40°С

Дополнительная информация:

     Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 6 номинальных токов.

•    Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
•    Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
•    Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
•    Независимый индикатор положения контактов.
•    Широкий диапазон рабочих температур от –25 °С до +50 °С.
•    Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
•    Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
•    Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
•    Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Соответствуют стандартам     ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039
Номинальное напряжение частотой 50 Гц, В     230/400
Номинальный ток In, А     6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА     10, 30, 100, 300
Номинальная отключающая способность, А     4500
Рабочая характеристика при наличии дифференциального тока     АС
Время отключения при номинальном дифференциальном токе, мс    ?40
Число полюсов     2, 4
Условия эксплуатации     УХЛ4
Степень защиты выключателя     IP 20
Износостойкость, циклов В-О, не менее     10000
Максимальное сечение присоединяемых проводов, мм2     вход — 25; выход — 16/25*
Наличие драгоценных металлов (серебро), г/полюс     0,6?2,0
Масса (2/4-полюсные), кг     0,25/0,45
Диапазон рабочих температур, °С     -25 ? +40.







 Вернутся на страницу   ⇒      УЗО и Диф.защита    ⇒    Электрика

Принцип работы дифференциального выключателя

Алгоритм действия дифференциального выключателя основан на обеспечении надежной защиты от возможных токов утечки. Например, в случаях непрямого контакта с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Вы согласны?

Мы расскажем, как правильно выбрать дифференциальный выключатель, наделенный расширенным защитным функционалом. В нашей статье мы подробно описываем типы устройств, которые могут предотвратить множество угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.

Содержание статьи:

• Работа устройства дифференциального тока
• Типы остаточных выключателей цепи. ) на корпусе приборов
• Как выбрать устройство дифференциального тока?
• Выводы и полезное видео по теме

Устройство дифференциального тока Работа

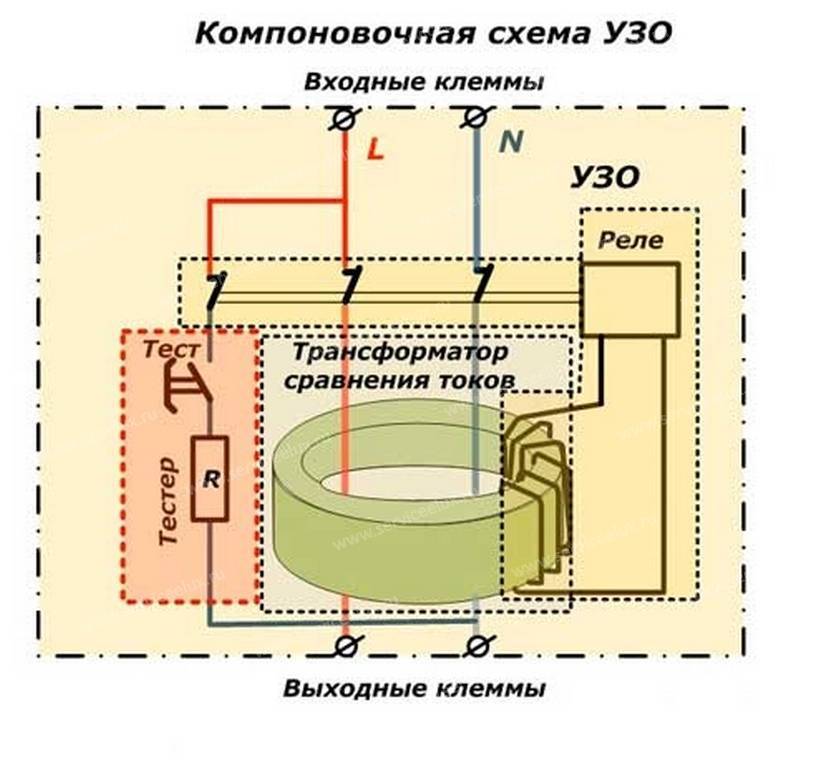

Учитывая типовую конструкцию УЗО (УДТ), следует выделить три основных модуля:

1. Трансформатор тока суммирующий.
2. Преобразователь путевки.
3. Блокирующее устройство для переключающих элементов.

Токоведущие жилы цепи тока подключаются к контактам суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов дает нуль, магнитное действие токонесущих проводников трансформатора взаимно компенсируется.

Магнитное поле, вызывающее за счет индукционного эффекта появление напряжения вторичной обмотки трансформатора, не формируется. Это состояние соответствует нормальным условиям протекания тока в цепи.

Устройство УДТ: 1 — контакты входной цепи; 2 — контакты выходной цепи; 3 — кнопка взвода; 4 — сделать контакты; 5 — суммирующий трансформатор; 6 — вторичная обмотка; 7 — следящее устройство; 8 — кнопка «тест»; 9 — тестовый проводник

Однако образование даже небольшого тока утечки нарушает этот баланс. Область сердечника трансформатора подвергается воздействию остаточного магнитного поля. В результате вторичная обмотка создает напряжение.

Расцепитель активируется естественным образом, преобразуя электрическую величину в механическое действие. Далее срабатывает устройство блокировки дифференциального тока.

Подобный способ защиты характеризуется как высокий уровень, т.к. цепь разрывается независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия гарантирует 100% защиту при любых обстоятельствах.

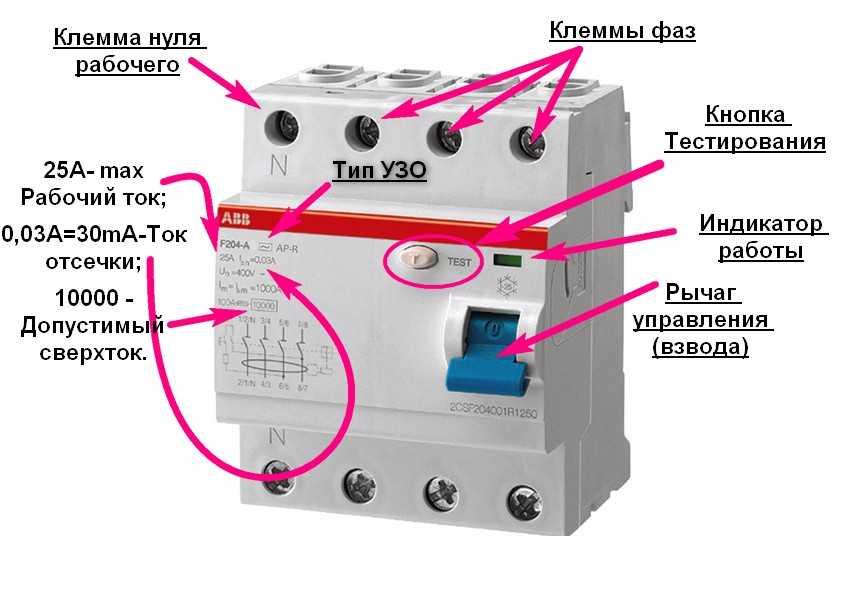

Конструкция каждого дифференциального выключателя тока обычно снабжена контрольным ключом. На передней панели устройства специально выведена так называемая «кнопка управления», чтобы пользователи могли проверить готовность защитного устройства к работе.

Кнопка тестирования используется для проверки работоспособности устройства. Обычное использование кнопки – после первой установки устройства и его ввода в эксплуатацию, а также во время технического обслуживания

При нажатии кнопки Тест механизм устройства искусственно создает ток утечки. В этом случае исправное устройство обязательно заработает. Обычно кнопка «Тест» используется сразу после установки автомата в цепь, при первом подключении электричества. В дальнейшем они тестируются по графику, примерно раз в квартал.

Типы устройств защитного отключения

Разнообразие автоматических выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструкции УЗО, чтобы оценить все имеющиеся преимущества.

Стандартные устройства

Основное назначение стандартных устройств, например, серии F, FH – защита обслуживающего персонала. Прямой/косвенный контакт с токоведущими частями, риск поражения электрическим током – такие ситуации сводятся к нулю при использовании автоматических выключателей серии F, FH.

Устройство из серии автоматических выключателей дифференциального тока АВВ серий F и FH. Продукт из разряда экономичных, но достаточно эффективных продуктов

Лучший выбор для использования в бытовых и коммерческих целях. Приборы также обеспечивают наличие риска возгорания кабеля при длительном воздействии тока утечки.

Данный тип устройств предназначен для реализации в сетях переменного тока с минимальным уровнем высших гармоник и отсутствием постоянного напряжения. Ток нагрузки 16 — 63А, запас механической цикличности — 20000.

Другим примером стандартных селективных устройств является серия ABB DS. Они предназначены для установки и эксплуатации в однофазных сетях. СО ознакомит вас со статьей, которую мы настоятельно рекомендуем прочитать.

Дифференциальные выключатели серии ДС предназначены для организации защитных цепей от перегрузок и короткого замыкания. Модули обеспечивают четкую работу защитных функций от случайного прикосновения к токоведущим линиям или элементам оборудования.

Устройство селективного действия является продуктом производства компании ABB. Такие продукты, как последовательные модули DS, показали на практике долгую безупречную работу и поэтому пользуются спросом

Отличительной особенностью конструкции серии DS является наличие визуально обнаруживаемой индикации, сигнализирующей о наличии тока утечки. Это одна из конструкций защитного устройства, благодаря которой можно предотвратить возгорание, подать сигнал о нарушении электроизоляции. Допустимая нагрузка 6 — 40А. Цикл 20000.

Дифференциальный выключатель «домашний» серии AD, BD является продуктом немецкой компании «Schneider Electric», разработан, в первую очередь, для внедрения в структуру бытовых электросетей.

Основное назначение — исключить поражение электрическим током физического тела. Также данный вид защитного устройства достаточно эффективно и качественно защищает электрооборудование, кабели, аппаратуру.

Серия устройств, специально разработанных для использования в домашних (квартирных) сетях. Этот тип дифференциального автоматического выключателя был разработан немецким производителем Schneider Electric 9.0003

Чувствительность аппарата при прямом (косвенном) прикосновении к частям электрооборудования, находящимся под напряжением, соответствует нормативной (30 мА). Стандартная чувствительность (100 — 300 мА) также предусмотрена в случае обнаружения утечки тока вследствие пожаров. Хорошее решение для и офисного помещения.

Моноблочные дифференциальные машины

Моноблочные устройства функционируют комплексно, и в этом их основное отличие от типовых разработок. Они охватывают весь спектр защитных функций, которыми должны обладать современные устройства защиты. Настоящие устройства стандартного дизайна также предоставляют пользователям широкий функционал.

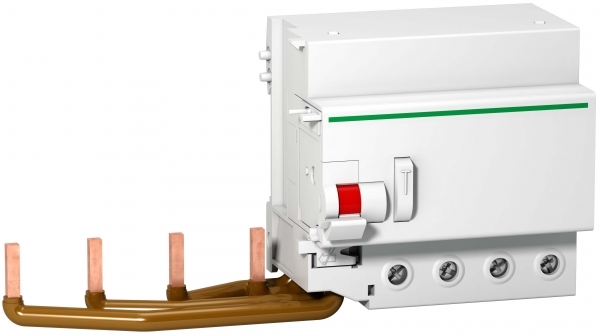

Ярким примером устройств защитного отключения, работающих в комплексном функционале, является продукция той же компании Schneider Electric. В частности, модели серии «Мульти» представляют собой выключатели нагрузки селективного и мгновенного действия.

Еще один вариант эффективных и надежных устройств, разработанный в рамках проектов под названием «Мульти». Устройства обладают широким спектром свойств, обеспечивающих защитные функции.

Автоматы в зависимости от модели предназначены для установки в распределительных сетях административных (бытовых) зданий промышленного производства.

Эти UDT обеспечивают разрыв цепи при токе утечки от 10 до 500 мА. Особенностью конструкции является возможность регулировки для исключения случайных срабатываний (разряды молнии, пробой через слой пыли и т.п.).

Ограничители перенапряжения

Пожалуй, к отдельному виду устройств следует отнести конструктивные разработки, аналогичные автоматическим выключателям, реализация которых обеспечивает защиту от перенапряжений.

Как правило, данный тип устройств наделен сверхвысоким быстродействием, уровнем чувствительности 10 — 30 мА в случае срабатывания при контакте с токоведущими поверхностями. Эти же автоматы гарантируют надежную защиту оборудования от перегрузок по току.

Устройства, предназначенные для использования в цепях, где существует риск перенапряжения. Отличаются немного расширенным функционалом

Диапазон номинальных токов здесь обычно 6 — 63А при напряжении 230 — 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно доступны для питания через 2 или 4 полюса.

Из этой же серии, но с небольшими изменениями, видны автоматические выключатели с характеристикой «А». Хороший пример — серия АД12М, где отмечается расширение защитного функционала. Среди дополнений функция отключения при повышении напряжения сети выше 265 вольт на 0,3 секунды.

Также следует отметить, что устройства, наделенные характеристикой «А», имеют существенные отличия от характеристик дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно пульсирующий дифференциальный ток и на синусоидальный ток.

Устройства защитного отключения передвижные

Промышленность (зарубежная и отечественная) выпускает еще одну разновидность автоматических дифференциальных выключателей в исполнении передвижного типа. То есть речь идет о переносных устройствах, управляемых дифференциальным током.

Такой дизайн характерен для современных портативных моделей. Мобильные устройства защитного отключения, рекомендуемые для бытового применения

Такие мобильные модули выполнены в виде миниатюрного блока, который просто вставляется в бытовую розетку. Между тем этот тип устройств предназначен для использования внутри помещений, относящихся к группе особо опасных (с повышенной опасностью).

Эти устройства часто устанавливаются как дополнительные модули к существующим. .

Данный однотипный прибор является портативной конфигурацией, его рекомендуется использовать в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивляемость организма молодых и старых организмов несколько отличается от одинаковых размеров тела человека среднего возраста.

Поэтому переносные УЗО выполнены конструктивно как устройства, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа.

Переносные машины, например, серии УЗО-ДП, считаются оптимальной защитой для частной городской и загородной недвижимости — коттеджей, загородных домов, гаражей и т.д.

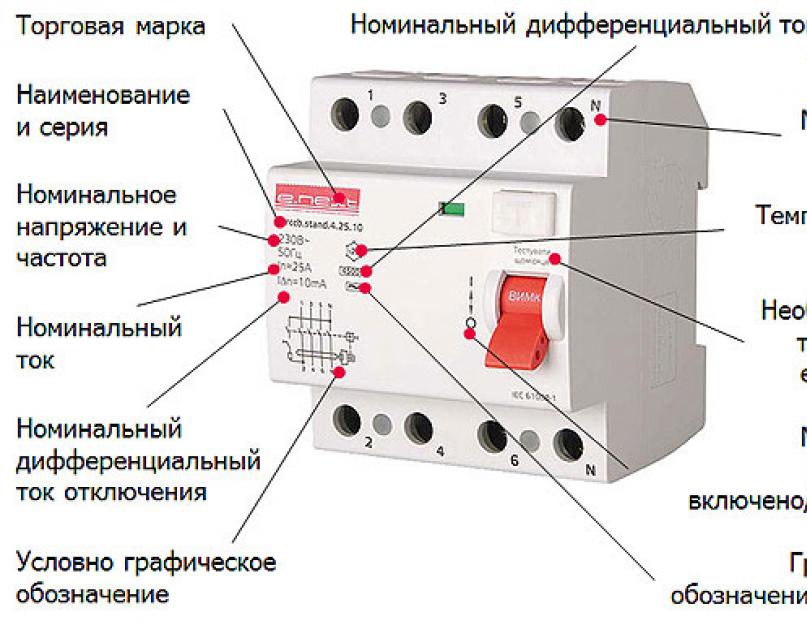

Маркировка УЗО (УДТ) на корпусе приборов

Следует отметить, что корпусная характеристика (условные обозначения на корпусе) современных приборов показывает практически полную информацию, касающуюся электромеханических и температурных параметров приборов.

Вся информация о характеристиках, области применения и даже лучшем варианте подключения напечатана на корпусе защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже не нужно обращаться к сопроводительной документации, так как, зная обозначения, всю информацию можно получить, прочитав информацию с лицевой стороны корпуса.

Среди обозначений рекомендуется изучить график, отражающий характеристики машин по отношению к условиям эксплуатации: «А», «В», «АС», «F», определяющий чувствительность прибора к переменного и постоянного тока различной формы.

Сокращенное обозначение приборов часто отражает их типовую и серийную принадлежность. Например, «АД12М» — дифференциальная машина, заводской номер 12, модернизированная. Или так: «ВД63» — дифференциальный выключатель, 63 серия.

Правда, есть модели (обычно импортные), которые имеют несколько сбивающую с толку аббревиатуру, скажем — Fh300. Здесь: символ F — серия прибора, H — исполнение корпуса, 200 — серийный номер.

Или другой пример: устройство, обозначенное аббревиатурой DS. Первый символ понятен без «перевода» — дифференциала. Второй указывает на то, что устройство относится к категории селективных устройств.

Вопрос выбора требует детального изучения. Рекомендуем ознакомиться с материалом, в котором разобраны их отличия, особенности использования, а также преимущества с недостатками.

Как выбрать устройство дифференциального тока?

Устройства дифференциального тока подбираются так же, как, например, с автоматическими выключателями.

Выбор УДТ. Благодаря обширной информации, которая выводится на лицевую панель модуля, можно без затруднений выбирать устройства прямо по месту покупки

То есть выбор осуществляется на основе традиционных критериев подбора электрооборудования данного тип:

1. Цель использования.
2. Соответствие току нагрузки.
3. Критерий чувствительности ответа.
4. Корпусное исполнение.

Для использования в бытовых условиях обычно выбирают однофазные устройства с характеристиками «АС» или «А». Для использования на внутренних сетях жилых домов лучше брать устройства с чувствительностью 10-30 мА (на прикосновение) и 100 мА (противопожарная защита и КЗ). Корпусное исполнение — максимально удобное для монтажа и в плане эксплуатации.

Следует отметить: устройство дифференциального тока всегда монтируется последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих устройств должны совпадать или номинальный ток УДТ должен быть выше.

Выводы и полезное видео по теме

Еще больше интересной информации об устройстве, видах и принципе работы диффавоматов вы можете узнать из следующего видео:

УЗО по сути являются автоматическими выключателями дополнен чувствительной системой обнаружения утечки тока.

В обязательном порядке такие устройства должны быть оборудованы сетями питания, работоспособность которых связана с риском контакта людей с токоведущими частями оборудования. Схемы современного исполнения по умолчанию предполагают введение УДТ.

Хотите рассказать о том, как вы выбрали дифференциальный коммутатор для защиты домашней или загородной сети? У вас есть полезная информация по теме, которой стоит поделиться с посетителями сайта? Пожалуйста, пишите комментарии в форме блока ниже, размещайте фото и задавайте вопросы.

Методика измерения электрического сопротивления

Традиционным методом подсчета клеток является электрический импеданс, также известный как принцип Коултера. Цельная кровь проходит между двумя электродами через такое узкое отверстие, что за один раз может пройти только одна клетка. Импеданс изменяется по мере прохождения клетки. Изменение импеданса пропорционально объему клетки, что приводит к подсчету клеток и мере объема.

ТЕХНОЛОГИЯ

Принцип подсчета импеданса, также известный как принцип Коултера в честь его изобретателя Уоллеса Коултера, заключается в прохождении клеток, взвешенных в известном разведении, через маленькое отверстие. Электролитсодержащий разбавитель служит проводником постоянного электрического тока между двумя электродами. Клетки являются плохими электрическими проводниками и при прохождении через отверстие препятствуют прохождению тока, что выявляется по увеличению электрического сопротивления. Каждая ячейка вызывает импульс сопротивления, что позволяет подсчитывать ячейки. Кроме того, величина пика сопротивления напрямую связана с объемом клетки.



Подсчет импеданса схематически показан на рисунке 1. Вакуум втягивает клетки, взвешенные в проводящем разбавителе, слева направо через отверстие. Прохождение каждой клетки регистрируется как пик электрического сопротивления между двумя электродами.

Рис. 1. Принцип подсчета клеток с использованием импедансной технологии.

Рисунок 2. Явление, называемое «рециркуляцией», которое может вызвать ложное увеличение числа клеток.

Импедансный подсчет тромбоцитов обычно проводится в присутствии эритроцитов (эритроцитов), которые подсчитываются одновременно. Тромбоциты дифференцируются от эритроцитов на основе анализа гистограмм событий накопленной резистентности, что означает их размер. Пороги используются для нахождения оптимального разделения между двумя клеточными популяциями.



За годы разработки в подсчет импеданса были внесены технические нюансы для повышения точности. Одним из известных ограничений подсчета импеданса является вероятность явления, называемого «рециркуляцией», которое может вызвать ложное увеличение числа клеток. Это явление (рис. 2) происходит, когда клетки, прошедшие через отверстие, попадают в вихревые потоки позади отверстия. Эти клетки рециркулируют в зоне обнаружения и вокруг нее, и их можно повторно подсчитать, что, очевидно, приводит к ложно более высокому количеству.

КАК РЕШИТЬ ПРОБЛЕМУ С РЕЦИРКУЛЯЦИЕЙ?

Для устранения этого артефакта применялись различные подходы. Некоторые производители приборов используют боковой поток реагентов для удаления уже подсчитанных клеток из зоны обнаружения. Другие производители используют пластину, расположенную близко к отверстию, что гарантирует, что любая рециркуляция клеток будет происходить вдали от зоны обнаружения. Эти устройства названы в честь их изобретателя — пластины фон Берена (рис. 3).



Другой альтернативой является использование гидродинамической фокусировки. В этом методе используется оболочка из быстро движущейся жидкости, которая направляет и ограничивает клеточную суспензию, гарантируя, что во время анализа клетки непрерывно продвигаются вперед через отверстие и за его пределы и, следовательно, от зоны обнаружения импеданса (рис. 4).



Еще одно преимущество использования гидродинамической фокусировки заключается в том, что она фокусирует клетки в самом центре отверстия. Инструменты, не использующие гидродинамическую фокусировку, подвержены так называемому «краевому эффекту». Это явление подразумевает, что клетки, протекающие через простой преобразователь объемного потока, могут пересекать отверстие в его центре, но также могут проходить по периферии отверстия. Следствием этого является нерегулярный профиль импеданса, что приводит к ложным оценкам размера ячейки (рис. 5). Хотя электронное и алгоритмическое редактирование импульсов может в некоторой степени исправить это явление, гидродинамическая фокусировка является предпочтительным средством устранения краевых эффектов.

На рис. 3 показаны устройства с пластинами фон Берена, в которых используется пластина, расположенная близко к отверстию, что гарантирует, что любая рециркуляция клеток будет происходить вдали от зоны обнаружения.

На рис. 4 показано использование гидродинамической фокусировки.

Рисунок 5. Пример нерегулярного профиля импеданса, приводящего к ложным оценкам размера ячейки.

ПРЕИМУЩЕСТВА ИМПЕДАНСА

Анализ импеданса имеет некоторые преимущества. Этот метод исторически был широко распространен, и с экономической точки зрения детекторы импеданса могут быть дешевы в производстве. Недостатком анализа импеданса является то, что различение тромбоцитарных и нетромбоцитарных событий основано исключительно на размере. Хотя тромбоциты нормального размера и эритроциты нормального размера мало перекрываются, это может быть не так в случае патологии. Конкретные примеры плохого разделения по импедансу показаны на рисунках 6B и 6C. В некоторых анализаторах импеданса были предприняты попытки оптимизировать разделение между тромбоцитами и эритроцитами, например, путем использования динамического порогового значения для поиска впадин между двумя клеточными популяциями. В качестве альтернативы были разработаны программные алгоритмы, повышающие точность подсчета тромбоцитов по сравнению с использованием фиксированных порогов.



Рис. 6. Гистограммы измерений импеданса тромбоцитов CELL-DYN Sapphire. 6А: (слева) нормальное количество тромбоцитов и нормальный MCV; нет пересечения с РБК. 6B: (в центре) нормальное количество тромбоцитов и низкий MCV; четкое перекрытие между тромбоцитами и микроцитарными эритроцитами. 6C: (справа) очень низкое количество тромбоцитов; трудно определить разделение между тромбоцитами и нетромбоцитами.
