Принцип работы генератора переменного тока автомобиля: устройство, особенности, преимущества

Как устроен генератор переменного тока в автомобиле. Каковы его основные элементы. В чем преимущества генераторов переменного тока перед генераторами постоянного тока. Как работает автомобильный генератор переменного тока.

Содержание

Устройство генератора переменного тока автомобиля

Генератор переменного тока является ключевым элементом системы электроснабжения современного автомобиля. Он вырабатывает электроэнергию для питания бортовой сети и зарядки аккумулятора. Рассмотрим основные элементы конструкции автомобильного генератора переменного тока:

  • Статор — неподвижная часть с обмотками, в которых индуцируется переменный ток
  • Ротор — вращающаяся часть с обмоткой возбуждения
  • Выпрямительный блок для преобразования переменного тока в постоянный
  • Щеточный узел для подачи тока на обмотку возбуждения ротора
  • Регулятор напряжения
  • Шкив привода
  • Подшипники
  • Корпус

Принцип работы автомобильного генератора переменного тока

Принцип действия генератора основан на явлении электромагнитной индукции. При вращении ротора его магнитное поле пересекает обмотки статора, индуцируя в них переменный ток. Рассмотрим последовательность работы:


  1. Ротор приводится во вращение от коленвала двигателя через ременную передачу
  2. В обмотку возбуждения ротора подается постоянный ток через щетки и контактные кольца
  3. Вращающееся магнитное поле ротора индуцирует переменный ток в обмотках статора
  4. Переменный ток выпрямляется диодным блоком
  5. Выпрямленный ток поступает в бортовую сеть автомобиля
  6. Регулятор напряжения поддерживает заданный уровень выходного напряжения

Преимущества генераторов переменного тока

Генераторы переменного тока имеют ряд существенных преимуществ по сравнению с генераторами постоянного тока:

  • Меньшие габариты и масса при той же мощности
  • Более высокая надежность из-за отсутствия коллектора
  • Большая мощность при тех же размерах
  • Выработка тока начинается при меньших оборотах
  • Простота конструкции регулятора напряжения
  • Меньший расход меди на изготовление
  • Более низкие эксплуатационные затраты

Особенности конструкции статора генератора

Статор является одним из ключевых элементов генератора переменного тока. Он представляет собой неподвижную часть, в которой индуцируется переменный ток. Рассмотрим основные особенности конструкции статора:


  • Выполнен в виде полого цилиндра из листов электротехнической стали
  • На внутренней поверхности имеет пазы для укладки обмоток
  • Обмотка статора обычно трехфазная, соединенная по схеме «звезда»
  • Провода обмотки изолированы эмалью или специальным лаком
  • Выводы фаз обмотки подключаются к выпрямительному блоку

Конструкция ротора генератора переменного тока

Ротор является вращающейся частью генератора и создает магнитное поле для индуцирования тока в обмотках статора. Основные элементы конструкции ротора:

  • Вал с напрессованными полюсными наконечниками
  • Обмотка возбуждения, расположенная между полюсными наконечниками
  • Контактные кольца для подвода тока к обмотке возбуждения
  • Вентилятор для охлаждения
  • Подшипники для установки в корпусе генератора

Выпрямительный блок генератора

Выпрямительный блок необходим для преобразования переменного тока, вырабатываемого генератором, в постоянный для питания бортовой сети автомобиля. Основные характеристики выпрямительного блока:

  • Состоит из шести силовых диодов
  • Собран по трехфазной мостовой схеме
  • Три диода включены в положительную цепь, три — в отрицательную
  • Обеспечивает двухполупериодное выпрямление
  • Имеет радиатор для отвода тепла
  • Расположен в задней части генератора

Регулятор напряжения автомобильного генератора

Регулятор напряжения поддерживает заданный уровень напряжения в бортовой сети автомобиля независимо от частоты вращения ротора и нагрузки. Основные функции и особенности регулятора напряжения:


  • Изменяет ток возбуждения ротора
  • Поддерживает напряжение в пределах 13,8-14,2 В
  • Может быть контактного или бесконтактного типа
  • Современные регуляторы — электронные интегральные микросхемы
  • Расположен внутри генератора или снаружи на корпусе
  • Имеет систему температурной компенсации

Система охлаждения генератора переменного тока

Эффективное охлаждение необходимо для нормальной работы генератора. Основные элементы системы охлаждения:

  1. Вентилятор на валу ротора
  2. Вентиляционные отверстия в корпусе
  3. Радиаторы на выпрямительном блоке и регуляторе напряжения
  4. Циркуляция воздуха через внутреннее пространство генератора
  5. Теплоотвод через корпус генератора

Особенности эксплуатации генераторов переменного тока

При эксплуатации автомобильных генераторов переменного тока следует учитывать некоторые особенности:

  • Необходимо следить за натяжением приводного ремня
  • Недопустимо отключать аккумулятор при работающем двигателе
  • Нельзя проверять работоспособность генератора замыканием выводов на «массу»
  • Требуется периодическая проверка состояния щеточного узла
  • При мойке двигателя нужно защищать генератор от попадания воды
  • Важно следить за отсутствием подтекания масла на генератор

Неисправности генераторов переменного тока

Основные неисправности, характерные для автомобильных генераторов переменного тока:


  • Износ или зависание щеток
  • Пробой диодов выпрямительного блока
  • Обрыв или межвитковое замыкание в обмотках статора
  • Неисправность регулятора напряжения
  • Износ подшипников
  • Повреждение контактных колец ротора
  • Обрыв обмотки возбуждения ротора

При появлении признаков неисправности генератора (разряд аккумулятора, повышенный шум, горение контрольной лампы) необходимо провести диагностику и устранить неисправность.


Устройство Генератора Переменного Тока и Принцип Действия

Мощный тяговый генератор переменного тока – строение

Здравствуйте, ценители мира электрики и электроники. Если вы частенько заглядываете на наш сайт, то наверняка помните, что совсем недавно у нас вышел достаточно объемный материал про то, как устроен и работает генератор постоянного тока. Мы подробно описали его строение от самых простых лабораторных прототипов, до современных рабочих агрегатов. Обязательно почитайте, если еще этого не сделали.

Сегодня мы разовьем эту тему, и разберемся, в чем заключается принцип действия генератора переменного тока. Поговорим о сферах его применения, разновидностях и много еще о чем.

Содержание

  • Теоретическая часть
    • Базовые принципы
    • Переменный ток
  • Строение генератора переменного тока
    • Основные рабочие части и их подключение
    • Виды генераторов переменного тока
      • Трехфазные генераторы
      • Различие по виду
    • Способы возбуждения обмотки
  • Применение генераторов переменного тока на практике
    • Автомобильные генераторы
  • Генератор на жидком топливе

Теоретическая часть

Основной принцип работы альтернатора

Начнем с самого основного – переменный ток отличается от постоянного тем, что он с некоторой периодичностью меняет свое направление движения. Также он меняет и величину, о чем мы подробнее поговорим далее.

Спустя определенный промежуток времени, который мы назовем «Т» значения параметров тока повторяются, что на графике можно изобразить в виде синусоиды – волнистой линии, проходящей с одинаковой амплитудой через центральную линию.

Базовые принципы

Итак, назначение и устройство генераторов переменного тока, называемого раньше альтернатором, заключается в преобразовании кинетической энергии, то есть механической, в электрическую. Подавляющее большинство современных генераторов используют вращающееся магнитное поле.

  • Работают такие устройства за счет электромагнитной индукции, когда при вращении в магнитном поле катушки из токопроводящего материала (обычно медная проволока), в ней возникает электродвижущая сила (ЭДС).
  • Ток начинает образовываться в тот момент, когда проводники начинают пересекать магнитные линии силового поля.

Строение простейшего электромагнитного генератора

  • Причем пиковое значение ЭДС в проводнике достигается при прохождении им главных полюсов магнитного поля. В те моменты, когда они скользят вдоль силовых линий, индукция не возникает и ЭДС падает до нуля. Взгляните на любую схему из представленных – первое состояние будет наблюдаться, когда рамка примет вертикальное положение, а второе – когда горизонтальное.

Генератор переменного тока — как устроен

  • Для лучшего понимания протекающих процессов нужно вспомнить правило правой руки, изучавшееся всеми в школе, но мало кем помнящееся. Суть его заключается в том, что если расположить правую руку так, чтобы силовые линии магнитного поля входили в нее со стороны ладони, большой палец, отведенный в сторону, укажет направление движения проводника, а остальные пальцы будут указывать на направление возникающей в нем ЭДС.
  • Взгляните на схему выше, положение «а». В этот момент ЭДС в рамке равно нулю. Стрелочками показано направление ее движения – часть рамки А двигается в сторону северного полюса магнита, а Б – южного, достигнув которых ЭДС будет максимальным. Применяя описанное выше правило правой руки, мы видим, что ток начинает течь в части «Б» в нашу сторону, а в части «А» – от нас.
  • Рамка вращается дальше и ток в цепи начинает падать, пока рамка снова не займет горизонтальное положение (в).
  • Дальнейшее вращение приводит к тому, что ток начинает течь в обратном направлении, так как части рамки поменялись местами, если сравнивать с начальным положением.

Спустя половину оборота, все снова вернется в изначальное состояние, и цикл повторится снова. В итоге мы получили, что за время совершения полного оборота рамки, ток дважды возрастал до максимума и падал до нуля, и единожды менял свое направление относительно нчального движения.

Переменный ток

В его честь была названа частота тока

Принято считать, что длительность периода обращения равняется 1 секунде, а число периодов «Т» является частотой электрического тока. В стандартных электрических сетях России и Европы за одну секунду ток меняет свое направление 50 раз – 50 периодов в секунду.

Обозначают в электронике один такой период особой единицей, названной в честь немецкого физика Г. Герца. То есть в приведенном примере российских сетей частота тока составляет 50 герц.

Вообще, переменный ток нашел очень широкое применение в электронике благодаря тому, что: величину его напряжения очень просто изменять при помощи трансформаторов, не имеющих движущихся частей; его всегда можно преобразовать в постоянный ток; устройство таких генераторов намного надежнее и проще, чем для выработки постоянного тока.

Мощнейшие генераторы, установленные на Пушкинской ГЭС

Строение генератора переменного тока

Как устроен генератор переменного тока, в принципе, понятно, но вот, сравнивая его с собратом для выработки постоянного, не сразу можно уловить разницу.

Основные рабочие части и их подключение

Если вы прочли предыдущий материал, то наверняка помните, что рамка в простейшей схеме была соединена с коллектором, разделенным на изолированные контактные пластины,  а тот, в свою очередь, был связан со щетками, скользящими по нему, через которые и была подключена внешняя цепь.

За счет того, что пластины коллектора постоянно меняются щетками, не происходит смены направления тока – он просто пульсирует, двигаясь в одном направлении, то есть коллектор является выпрямителем.

Устройство и принцип действия генератора переменного тока

  • Для переменного тока такого приспособления не нужно, поэтому его заменяют контактные кольца, к которым привязаны концы рамки. Вся конструкция вместе вращается вокруг центральной оси. К кольцам примыкают щетки, которые также по ним скользят, обеспечивая постоянный контакт.
  • Как и в случае с постоянным током, ЭДС, возникающие в разных частях рамки, будут суммироваться, образуя результирующее значение этого параметра. При этом во внешней цепи, подключенной через щетки (если подсоединить к ней резистор нагрузки RH), будет протекать электрический ток.
  • В рассмотренном выше примере «Т» равняется полному обороту рамки. Отсюда можно сделать логичный вывод, что частота тока, вырабатываемая генератором, напрямую зависит от скорости вращения якоря (рамки), или другими словами ротора, в секунду. Однако это касается только такого простейшего генератора.

Трехфазные генераторы переменного тока и устройство их

Если увеличить число пар полюсов, то в генераторе пропорционально возрастет и число полных изменений тока за один оборот якоря, и частота его будет измерять иначе, по формуле: f = np, где f – это частота, n – число оборотов в секунду, p – количество пар магнитных полюсов устройства.

  • Как мы уже писали выше, течение переменного тока графически изображается синусоидой, поэтому такой ток еще называется и синусоидальным. Сразу можно выделить основные условия, задающие постоянство характеристик такого тока – это равномерность магнитного поля (постоянная его величина) и неизменная скорость вращения якоря, в котором он индуктируется.
  • Для того чтобы сделать устройство достаточно мощным, в нем применяются электрические магниты. Обмотка ротора, в которой индуцируется ЭДС, в действующих агрегатах тоже не является рамкой, как мы показывали в схемах выше. Применяется очень большое количество проводников, которые соединены друг с другом по определенной схеме

Интересно знать! Образование ЭДС происходит не только тогда, когда проводник смещается относительно магнитного поля, но и наоборот, когда двигается само поле относительно проводника, чем активно и пользуются конструкторы электродвигателей и генераторов.

  • Данное свойство позволяет размещать обмотку, в которой индуктируется ЭДС, не только на вращающейся центральной части устройства, но и на неподвижной части. При этом в движение приводится магнит, то есть полюсы.

Синхронный генератор электрического тока и принцип действия этого устройства

  • При таком строении внешняя обмотка генератора, то есть силовая цепь, не нуждается ни в каких подвижных частях (кольцах и щетках) – соединение выполняется жесткое, чаще болтовое.
  • Да, но можно резонно возразить, мол, эти же элементы потребуется установить на обмотке возбуждения. Так и есть, однако сила тока, протекающая здесь, будет намного меньше итоговой мощности генератора, что значительно упрощает организацию подвода тока. Элементы будут малы по размерам и массе и очень надежны, что делает именно такую конструкцию самой востребованной, особенно для мощных агрегатов, например, тяговых, устанавливаемых на тепловозах.
  • Если же речь идет о маломощных генераторах, где токосъем не представляет каких-то сложностей, поэтому часто применяется «классическая» схема, с вращающейся якорной обмоткой и неподвижным магнитом (индуктором).

Совет! Кстати, неподвижная часть генератора переменного тока называется статором, так как она статична, а вращающаяся – ротором.

Вращать легче центральную часть

Виды генераторов переменного тока

Классифицировать и отличить генераторы можно по нескольким признакам. Давайте назовем их.

Трехфазные генераторы

Отличаться они могут по количеству фаз и быть одно-, двух- и трехфазными. На практике наибольшее распространение получил последний вариант.

Схема трехфазного генератора

  • Как видно из картинки выше, силовая часть агрегата имеет три независимые обмотки, расположенные на статоре по окружности, со смещением друг относительно друга на 120 градусов.
  • Ротор в данном случае представляет собой электромагнит, который, вращаясь, индуктирует в обмотках переменные ЭДС, которые сдвинуты друг относительно друга во времени на одну третью периода «Т», то есть такта. По сути, каждая обмотка представляет собой отдельный однофазный генератор, который питает переменным током свою внешнюю цепь R. То есть мы имеет три значения тока I(1,2,3) и такое же количество цепей. Каждая такая обмотка вместе с внешней цепью получила название фазы.

Смещение синусоид на 1/3 такта

  • Чтобы сократить число проводов, ведущих к генератору, три обратных провода, ведущих к нему от потребителей энергии, заменяют одним общим, по которому будут проходить токи от каждой фазы. Такой общий провод называют нулевым
  • Соединение всех обмоток такого генератора, когда их концы соединяются друг с другом, называется звездой. Отдельные три провода, соединяющие начала обмоток с потребителями электроэнергии называются линейными – по ним и идет передача.
  • Если нагрузка всех фаз будет одинаковой, то необходимость в нулевом проводе полностью отпадет, так как общий ток в нем будет равен нулю. Как так получается, спросите вы? Все предельно просто – для понятия принципа достаточно сложить алгебраические значения каждого синусоидального тока, сдвинутых по фазе на 120 градусов. Схема выше поможет понять этот принцип, если представить, что кривые на нем – это изменение тока в трех фазах генератора.
  • Если же нагрузка в фазах будет неодинаковой, то нулевой провод начнет пропускать ток. Именно поэтому распространена 4-х проводная схема подключения звездой, так как она позволяет сохранять электрические приборы, включенные в этот момент в сеть.

Варианты соединения обмоток у трехфазного генератора

  • Напряжение между линейными проводами называется линейным, тогда как напряжение на каждой фазе – фазным. Токи, протекающие в фазах, являются и линейными.
  • Схема подключения звездой не является единственной. Существует и другой вариант последовательного подключения трех обмоток, когда конец одной соединен с началом второй, и так далее, пока не образуется замкнутое кольцо (см. схему выше «б»). Исходящие от генератора провода подключаются в местах соединения обмоток.
  • В таком случае фазовые и линейные напряжения будут одинаковыми, а ток линейного провода будет больше фазного, при их одинаковой нагрузке.
  • Такое соединение также не нуждается в нулевом проводе, в чем и заключается основное преимущество трехфазного генератора. Наличие меньшего количества проводов делают его проще, и цена его ниже, из-за меньшего количества используемых цветных металлов.

Принципиальная схема генератора тока

Еще одной особенностью трехфазной схемы подключения является появление вращающегося магнитного поля, что позволяет создавать простые и надежные асинхронные электродвигатели.

Но и это не все. При выпрямлении однофазного тока на выходе выпрямителя получается напряжение с пульсациями от нуля до максимального значения. Причина, думаем, ясна, если вы поняли основной принцип работы такого устройства. Когда же присутствует сдвиг по времени фаз, пульсации сильно уменьшаются, не превышая 8%.

Различие по виду

Отличаются генераторы и по виду, которых существует 2:

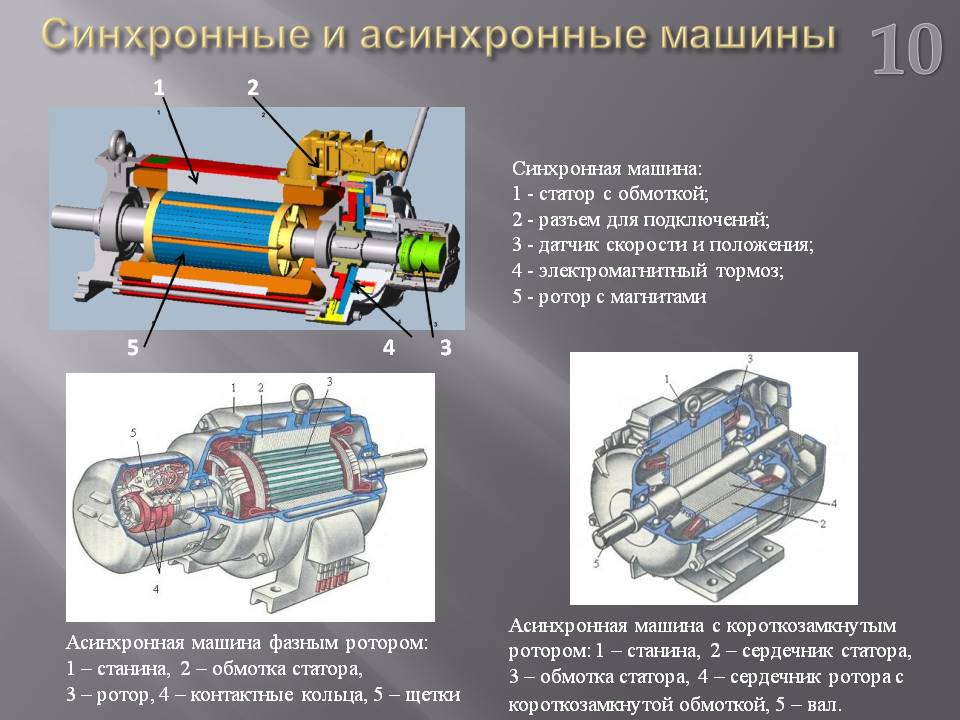

Синхронный генератор

  • Синхронный генератор переменного тока – главная особенность такого агрегата заключается в жесткой связи частоты переменной ЭДС, которая наведена в обмотке и синхронной частотой вращения, то есть вращения ротора.

Принцип действия и устройство синхронного генератора.

  1. Взгляните на схему выше. На ней мы видим статор с трехфазной обмоткой, соединенной по треугольной схеме, которая мало чем отличается от той, что стоит на асинхронном двигателе.
  2. На роторе генератора располагается электромагнит с обмоткой возбуждения, питающаяся от постоянного тока, который может быть подан на него любым известным способом – об этом подробнее будет расписано далее.
  3. Вместо электромагнита может быть применен постоянный, тогда необходимость в скользящих частях схемы, в виде щеток и контактных колец, отпадает вовсе, на такой генератор не будет достаточно мощным и не сможет нормально стабилизировать выходные напряжения.
  4. К валу ротора подключается привод – любой двигатель, создающий механическую энергию, и он приводится в движение с определенной синхронной скоростью.
  5. Так как магнитное поле главных полюсов вращается вместе с ротором, начинается индукция переменных ЭДС в обмотке статора, которые можно обозначить как Е1, Е2 и Е3. Эти переменные будут одинаковыми по значению, но как уже не раз говорилось, смещенными на 120 градусов по фазе. Вместе эти значения образуют трехфазную систему ЭДС, которая симметрична.
  6. К точкам С1,С2 и С3 подключается нагрузка, и на фазах обмотки в статоре появляются токи I1,I2,и I В это время каждая фаза статора сама становится мощным электромагнитом и создает вращающееся магнитное поле.
  7. Частота вращения магнитного поля статора будет соответствовать частоте вращения ротора.

Асинхронный электрический двигатель

  • Асинхронные генераторы – их отличает от описанного выше примера то, что частоты ЭДС и вращения ротора жестко не привязаны друг к другу. Разница между этими параметрами называется скольжением.
  1. Электромагнитное поле такого генератора в обычном рабочем режиме оказывает под нагрузкой тормозной момент на вращение ротора, поэтому частота изменения магнитного поля будет меньшим.
  2. Эти агрегаты не требуют для создания сложных узлов и применения дорогих материалов, поэтому нашли широкое применение, как электрические двигатели для транспорта, из-за легкого обслуживая и простоты самого устройства. Данные генераторы устойчивы к перегрузкам и коротким замыканиям, однако на устройствах сильно зависящих от частоты тока они неприменимы.

Способы возбуждения обмотки

Последнее различие моделей, которое хотелось бы затронуть, связано со способом запитки возбуждающей обмотки.

Тут можно выделить 4 типа:

  1. Питание на обмотку подается через сторонний источник.
  2. Генераторы с самовозбуждением – питание берется от самого генератора, при этом напряжение выпрямляется. Однако находясь в неактивном состоянии, такой генератор не сможет выработать достаточного напряжения, чтобы стартовать, для чего в схеме применяется аккумулятор, который будет задействован во время старта.
  3. Вариант с обмоткой возбуждения, питающейся от другого генератора меньшей мощности, установленного с ним на одном валу. Второй генератор уже должен стартовать от стороннего источника, например, того же аккумулятора.
  4. Последняя разновидность вообще не нуждается в подаче питания на обмотку возбуждения, так как ее у него нет, ведь применяется в устройстве постоянный магнит.

Применение генераторов переменного тока на практике

Промышленное производство мощных генераторов

Применяются такие генераторы практически во всех сферах человеческой деятельности, где требуется электрическая энергия. Причем принцип ее добычи отличается только способом приведения в движение вала устройства. Так работают и гидро-, и тепло- и даже атомные станции.

Данные станции запитывают по проводам общественные сети, к которым подключается конечный потребитель, то есть все мы. Однако существует множество объектов, к которым невозможно доставить электрическую энергию таким способом, например, транспорт, стройплощадки вдали от линий электропередач, очень далекие поселки, вахты, буровые установки и прочее.

Это означает только одно – требуется свой генератор и двигатель, приводящий его в движение. Давайте рассмотрим несколько небольших и часто встречающихся в нашей жизни устройств.

Автомобильные генераторы

На фото — электрический генератор для автомобиля

Кто-то возможно тут же скажет: «Как? Это же генератор постоянного тока!». Да, действительно, так оно и есть, однако таковым его делает лишь наличие выпрямителя, который этот самый ток делает постоянным. Основной принцип работы ничем не отличается – все тот же ротор, все тот же электромагнит и прочее.

Принципиальная схема автомобильного генератора

Это устройство функционирует таким образом, что вне зависимости от скорости вращения вала, оно вырабатывает напряжение в 12В, что обеспечивается регулятором, через который идет питание обмотки возбуждения. Обмотка возбуждения стартует, запитываясь от автомобильного аккумулятора, ротор агрегата приводится в движение двигателем автомобиля через шкив, после чего начинает индуцироваться ЭДС.

Для выпрямления трехфазного тока используется несколько диодов.

Генератор на жидком топливе

Бензиновый генератор

Устройство бензинового генератора переменного тока, ровно, как и дизельного, мало чем отличается от того, что установлен в вашем автомобиле, за исключением нюанса, что ток он будет выдавать, как положено, переменный.

Из особенностей можно выделить то, что ротор агрегата всегда должен вращаться с одной скоростью, так как при перепадах выработка электроэнергии становится хуже. В этом кроется существенный недостаток подобных устройств – подобный эффект происходит при износе деталей.

Интересно знать! Если к генератору подключить нагрузку, которая будет ниже рабочей, то он не будет использовать свою мощность на полную, съедая часть жидкого топлива впустую.

Панель управления генератора

На рынке представлен большой выбор подобных агрегатов, рассчитанных на разную мощность. Они пользуются большой популярность за счет своей мобильности. При этом инструкция по пользованию предельно проста – заливаем своими руками топливо, запускаем двигатель поворотом ключа и подключаемся…

На этом, пожалуй, закончим. Мы разобрали назначение и общее устройство этих приборов  максимально просто. Надеемся, генератор переменного тока и принцип его действия стали к вам чуточку ближе, и с нашей подачи вы захотите погрузиться в увлекательный мир электротехники.

Автомобильные генераторы переменного тока.




Развитие автомобилестроения сопровождалось ростом требований к безотказности и увеличению срока службы автомобилей, комфорту их эксплуатации, снижению эксплуатационных затрат на техническое обслуживание и ремонт, а также соответствие все возрастающим требованиям безопасности движения.
В связи с этим появилась необходимость существенного увеличения мощности и срока службы автомобильных генераторов, как основных источников электрического тока, улучшения их эксплуатационных характеристик и снижения эксплуатационных затрат. Появилась необходимость уменьшения габаритных размеров и массы генераторов, как, впрочем, и многих других агрегатов и устройств, что позволяло гибко проектировать компоновку и внешний дизайн автомобилей, а также получать экономию дорогостоящих металлов.

Удовлетворение перечисленных требований путем совершенствования конструкции и технологии производства генераторов постоянного тока, учитывая низкую надежность и малый срок службы щеточно-коллекторного узла, а также габаритные размеры и массу генераторов постоянного тока, стало неосуществимо. Поэтому было выбрано новое направление в развитии автомобильных генераторов – создание генераторов переменного тока.

Название «генератор переменного тока» несколько условно, и касается в основном особенностей конструкции генератора, поскольку они оснащены встроенными полупроводниковыми выпрямителями и питают потребители постоянным (выпрямленным) током.
В генераторах постоянного тока таким выпрямителем является щеточно-коллекторный узел, осуществляющий выпрямление переменного тока, полученного в обмотках якоря.
Развитие полупроводниковой техники позволило применить в генераторах переменного тока более совершенный и надежный выпрямитель на полупроводниковых диодах, в котором отсутствовали механические детали и узлы, подверженные износу и отказам.

***

Преимущества и недостатки генераторов переменного тока

К основным преимуществам генераторов переменного тока по сравнению с генераторами постоянного тока можно отнести следующие свойства:

  • при одинаковой мощности их масса в 1,8…2,5 раза меньше, причем примерно в три раза меньше расходуется ценного цветного металла – меди;
  • при одинаковых габаритах генераторы переменного тока выдают большую мощность;
  • ток начинает вырабатываться при меньшей частоте вращения ротора;
  • проще схема и конструкция регулирующего устройства вследствие отсутствия элемента ограничения силы тока и реле обратного тока;
  • проще и надежнее конструкция токосъемного устройства, особенно, в бесконтактных генераторах переменного тока;
  • меньше эксплуатационные затраты из-за высокой надежности работы и увеличения срока службы.

С практической точки зрения преимущества генератора переменного тока проявляются в том, что вырабатываемый им ток снимается с неподвижных обмоток, закрепленных на корпусе-статоре. Обмотка возбуждения, выполненная на вращающемся роторе, существенно легче неподвижных обмоток статора, поэтому ротор можно вращать с большей скоростью, не опасаясь явлений дисбаланса вращающихся масс. Да и ток возбуждения в этом случае подвести проще, поскольку он небольшой. В результате щетки и контактные кольца служат дольше.

Кроме того, генератор постоянного тока, в отличие от генератора переменного тока, начинает вырабатывать ток при относительно большой частоте вращение якоря. По этой причине для его полноценного функционирования, например, на холостых оборотах двигателя, необходимо значительное передаточное число привода, что в дальнейшем (на рабочей частоте коленчатого вала) может привести к дисбалансу (из-за значительной массы якоря), износу подшипников и элементов привода генератора.

Определенное преимущество генераторов переменного тока проявляется, также, в том, что при необходимости получения высокого напряжения (например, для питания высоковольтных потребителей), достаточно использовать небольшой трансформатор. Увеличить напряжение постоянного тока таким способом не удастся. Несмотря на то, что в автомобильных бортовых сетях необходимость получения высокого напряжения возникает крайне редко, такую возможность нельзя сбрасывать со счетов.

Основные недостатки генератора переменного тока — необходимость выпрямления вырабатываемого им тока, а также некоторое рассеивание мощности в окружающих ротор и статор металлических деталях из-за возникновения вихревых и реактивных токов в переменном электромагнитном поле. Тем не менее, достоинства генераторов переменного тока с лихвой окупают отмеченные недостатки.

Первые автомобильные генераторы переменного тока были спроектированы для работы с отдельными селеновыми выпрямителями и вибрационными регуляторами напряжения. Селеновые выпрямители имели значительные размеры, и их приходилось размещать отдельно от генератора, в местах, где обеспечивалось хорошее охлаждение. Для присоединения такого выпрямителя к генератору требовалась дополнительная проводка.
Кроме того, селеновые выпрямители были недостаточно теплостойки, и допускали максимальную рабочую температуру не выше +80 ˚С.
По этим причинам в дальнейшем от селеновых выпрямителей отказались, и стали применять кремниевые диоды, которые были менее габаритны, обладали хорошей теплостойкостью, что позволяло размещать их непосредственно в генераторе.

На смену вибрационным регуляторам напряжения пришли сначала контактно-транзисторные, а затем бесконтактные на дискретных элементах и бесконтактные интегральные регуляторы.
Габаритные размеры интегральных регуляторов позволяют встраивать их в генератор, который совместно со встроенными регулятором и выпрямительным блоком называется генераторной установкой.

***

Принципиальное устройство генератора переменного тока

На рис. 1 представлена упрощенная схема генератора переменного тока, который состоит из двух основных частей: статора с неподвижной обмоткой, в которой индуцируется переменный ток, и ротора, создающего магнитное поле.

Полюсы ротора поочередно проходят мимо неподвижных катушек статора, размещенных на пазах с внутренней стороны корпуса генератора. При этом изменяется направление магнитного потока, а, следовательно, и направление индуцируемой в катушке ЭДС.

Обычно число полюсов магнита на роторе и число катушек в корпусе позволяет получить трехфазный ток. У трехфазных генераторов обмотки имеют одну общую точку, где соединяются их концы, поэтому такая схема соединения называется «звездой», а общая точка обмотки – нулевой точкой.

Вторые концы обмоток присоединяют к двухполупериодному выпрямителю. Магнитное поле ротора может создаваться постоянным магнитом или электромагнитом. В последнем случае к обмотке возбуждения электромагнита подводится постоянное напряжение.

Применение в роторе электромагнитов усложняет конструкцию генератора, так как необходимо подводить напряжение к вращающейся детали – ротору, но в этом случае возможно регулирование напряжения изменением частоты вращения ротора. Кроме того, магнитные свойства постоянных магнитов существенно зависят от их температуры.

Более подробно устройство и работа автомобильного генератора переменного тока приведены на следующей странице.

***



Бесконтактные генераторы с электромагнитным возбуждением

Для автомобильных генераторов надежность и срок службы определяются тремя факторами:

  • качеством электрической изоляции;
  • качеством подшипниковых узлов;
  • надежностью токосъемных (щеточно-контактных) устройств.

Первые два фактора зависят от уровня развития смежных производств. Третий фактор может быть исключен путем использования бесконтактных генераторов, имеющих более высокую надежность и ресурс, чем контактные генераторы, использующие щеточно-контактные токосъемные устройства. Это стимулировало создание автомобильных бесконтактных генераторов переменного тока с электромагнитным возбуждением – индукторных генераторов и генераторов с укороченными полюсами.

К бесконтактным генераторам с электромагнитным возбуждением относятся индукторные генераторы и генераторы с укороченными клювами. Работает генератор следующим образом. Обмотка возбуждения, по которой протекает постоянный ток, создает в магнитной системе поток, который при вращении ротора изменяется по величине без изменения знака. Этот поток замыкается, проходя через воздушные зазоры между валом и элементами ротора, зубцы которого выполнены в виде звездочки, воздушный зазор между ротором и статором, магнитопровод статора и крышку генератора.

Изменение магнитного потока в якоре при вращении ротора происходит за счет изменения магнитного сопротивления воздушного зазора между зубцами статора и ротора.
Магнитный поток Ф у индукторных генераторов пульсирующий. Магнитный поток в воздушном зазоре периодически изменяется от Фmах, когда оси зубцов ротора и статора совпадают, до Фmin, когда оси зубцов ротора и статора смещены на угол 180˚ электрических градусов. Таким образом, магнитный поток имеет среднюю постоянную и переменную составляющую с амплитудой

Фпер = 0,5 (Фmах — Фmin)

3убец и впадина ротора (индуктора) генератора образуют пару полюсов, поэтому частота тока якоря в индукторе генератора может быть определена по формуле:

f = zn/60,

где z- число зубцов ротора.

В генераторах с укороченными полюсами бесконтактность достигается за счет неподвижного крепления обмотки возбуждения с помощью немагнитной обоймы. Полюсы клювообразной формы имеют длину меньше половины длины активной части ротора. В процессе вращения ротора магнитный поток возбуждения пересекает витки обмотки статора, индуцируя в них ЭДС.

Генераторы с укороченными полюсами просты по конструкции, технологичны. Роторы таких генераторов имеют малое рассеяние.
К недостаткам можно отнести несколько большую, чем у контактных генераторов, массу при той же мощности. Также следует отметить трудность крепления обмотки возбуждения и обеспечения жесткости и механической прочности ее крепления.

Применение на автомобилях существующих конструкций индукторных генераторов долго сдерживалось следующими трудностями:

  • невысокие удельные показатели;
  • повышенный уровень пульсации выпрямленного напряжения;
  • повышенный уровень шума.

Дальнейшее совершенствование конструкции и устранение вышеперечисленных недостатков позволило использовать индукторные генераторы переменного тока на автомобилях.

Впервые бесщеточные генераторы с укороченными полюсами 45.3701 и 49.3701 были использованы на автомобилях марки «УАЗ».

***

Небольшой видеоролик позволит наглядно понять основные принципы работы и устройство автомобильного генератора переменного тока.

***

Устройство и работа генератора автомобиля ВАЗ



Главная страница

  • Страничка абитуриента

Дистанционное образование
  • Группа ТО-81
  • Группа М-81
  • Группа ТО-71

Специальности
  • Ветеринария
  • Механизация сельского хозяйства
  • Коммерция
  • Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины
  • Инженерная графика
  • МДК. 01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику

Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Что делает генератор?

Когда дело доходит до питания автомобильного радиоприемника, фар и других электронных компонентов, вы можете подумать, что всю работу выполняет батарея. На самом деле, это ваш генератор переменного тока, который поддерживает все в рабочем состоянии. Но что именно делает генератор и как он работает? Читайте дальше, чтобы узнать, что делает ваш генератор таким важным, и как распознать проблемы с автомобильным генератором, прежде чем они станут серьезной проблемой.

Что делает генератор?

В то время как аккумулятор необходим для запуска вашего автомобиля, когда он выключен, генератор переменного тока поддерживает ваш автомобиль, когда двигатель работает. Генератор питает большинство электронных компонентов автомобиля, когда вы едете или работаете на холостом ходу, включая фары, электрическое рулевое управление, электрические стеклоподъемники, стеклоочистители, подогрев сидений, приборную панель и радио. Генератор переменного тока питает их всех постоянным током (DC). Ваш генератор переменного тока также отвечает за зарядку автомобильного аккумулятора во время движения.

Генератор переменного тока преобразует механическую энергию в электрическую. Когда ваш двигатель включен, он приводит в действие приводной ремень, который опирается на шкив, прикрепленный к генератору переменного тока. Шкив вращает вал ротора генератора переменного тока, который вращает набор магнитов вокруг катушки. Эти вращающиеся магниты генерируют переменный ток (AC) вокруг катушки, который затем направляется на выпрямитель генератора переменного тока. Выпрямитель преобразует эту мощность переменного тока в мощность постоянного тока, которая активирует электрические системы вашего автомобиля.

Генераторы обычно служат в течение всего срока службы вашего автомобиля, но так бывает не всегда. Общий износ, тепловое повреждение, чрезмерная эксплуатация, воздействие воды, неисправные детали или изношенные провода могут вывести генератор из строя еще до того, как ваш автомобиль отправится на свалку.

Предупреждающие признаки неисправного генератора

Без работающего генератора ваш автомобиль не заведется в ближайшем будущем или проработает дольше нескольких минут. Тем не менее, типичные признаки неисправного генератора часто ошибочно принимают за проблемы с аккумулятором или другими частями автомобиля, которые проявляют аналогичные симптомы. Другими словами, если вы столкнулись только с одной из перечисленных ниже проблем, проблема может быть не только в вашем генераторе. Однако любой из следующих предупреждающих знаков может указывать на возможную проблему с электрической системой вашего автомобиля. Принесите свой автомобиль в местный сервисный центр Firestone Complete Auto Care, чтобы проверить вашу электрическую систему, чтобы мы могли выяснить причину проблемы.

Тусклый или слишком яркий свет

Когда генератор выходит из строя, он подает непостоянное напряжение на электронные аксессуары. Как правило, это проявляется в недостаточной или чрезмерной производительности оборудования, например, в слишком тусклых или слишком ярких фарах. Вы также можете столкнуться с мерцающими огнями или светом, который беспорядочно меняется от яркого к тусклому и наоборот.

Разряженный аккумулятор

Иногда разряженный аккумулятор — это просто разряженный аккумулятор — его срок службы подошел к концу после нескольких лет использования — или, может быть, вы случайно не включили фары на всю ночь. Однако в других случаях разряженная батарея может быть признаком неисправности вашего генератора.

Неисправный генератор не заряжает аккумулятор в достаточной мере при работающем двигателе, в результате чего заряд аккумулятора разряжается быстрее, чем обычно. Один из способов проверить, связана ли проблема с аккумулятором или генератором, — запустить автомобиль от внешнего источника. Если вы запустите свой автомобиль, а он продолжит работать, возможно, скоро потребуется замена аккумулятора. Однако, если вы запустите автомобиль, а вскоре после этого он снова заглохнет, это может означать, что ваш генератор не получает достаточно энергии для аккумулятора.

Медленно работающие или неисправные аксессуары

Генератор, который не обеспечивает достаточную мощность для электроники вашего автомобиля, часто приводит к медленной работе или неработоспособности аксессуаров. Если вы заметили, что ваши окна поднимаются или опускаются дольше, чем обычно, или если обогреватели сидений не нагреваются быстро, или даже если ваш спидометр и другие приборы начинают выходить из строя, у вас может быть проблема с генератором.

Во многих современных автомобилях также запрограммирован приоритетный список оборудования, который указывает бортовому компьютеру, где в первую очередь отключать питание, если генератор не выдает достаточно электроэнергии. Таким образом, если вы едете с неисправным генератором, вы потеряете питание своего радио (или других второстепенных аксессуаров), прежде чем потеряете питание фар.

Проблемы с запуском или частые остановки

Как упоминалось ранее, проблемы с запуском двигателя могут означать, что ваш генератор не может заряжать аккумулятор. Поэтому, когда вы поворачиваете ключ в замке зажигания, все, что вы слышите, — это щелкающий звук, а не урчание вашего двигателя.

С другой стороны, если ваш автомобиль часто глохнет во время движения, это может быть признаком того, что свечи зажигания и катушки не получают от генератора достаточной мощности для поддержания работы двигателя.

Рычание или воющие звуки

Автомобили издают множество странных звуков — некоторые из них безвредны, а другие могут указывать на серьезные механические проблемы. Когда дело доходит до неисправных генераторов, вы, скорее всего, услышите рычание или нытье под капотом.

Этот рычащий или скулящий звук возникает, когда ремень, вращающий шкив генератора, смещается. Вы также можете услышать этот звук, если подшипники, вращающие вал ротора, выходят из строя.

Запах горелой резины или проводов

Неприятный запах горелой резины или проводов может указывать на то, что части генератора начинают изнашиваться. Поскольку приводной ремень генератора находится под постоянным натяжением и трением, а также из-за того, что он находится близко к горячему двигателю, со временем он может изнашиваться и издавать неприятный запах горелой резины. Заклинивший подшипник шкива генератора также издает запах горелой резины, так как ремень трется о заклинивший шкив при работающем двигателе.

Точно так же, если ваш генератор переменного тока перегружен или имеет изношенные или поврежденные провода, вы можете почувствовать запах гари, сравнимый с запахом электрического огня. Перегруженный генератор пытается пропустить через свои провода слишком много электричества, в результате чего они нагреваются небезопасно. Поврежденные провода также создают сопротивление потоку электричества, в результате чего провода нагреваются и издают неприятный запах.

Индикатор аккумулятора на приборной панели

Когда на приборной панели загорается индикатор аккумулятора, это обычно ошибочно принимают за проблему с аккумулятором. Тем не менее, сигнальная лампа аккумулятора указывает на то, что может быть проблема в более широкой электрической системе вашего автомобиля, включая генератор переменного тока.

Генераторы предназначены для работы при определенном напряжении, обычно в диапазоне 13–14,5 вольт. Если ваш генератор неисправен, его напряжение может упасть ниже допустимого, в результате чего на приборной панели загорится индикатор батареи. Точно так же индикатор батареи также появится, если генератор переменного тока превышает предел напряжения, в зависимости от того, насколько сильно он подвергается нагрузке.

В зависимости от электрической нагрузки от аксессуаров вашего автомобиля (фары, стеклоочистители, радиоприемник и т. д.) вы можете увидеть, как сигнальная лампа аккумуляторной батареи мигает и гаснет, когда напряжение генератора колеблется от заданного значения напряжения. Хотя это может показаться незначительным раздражением, лучше привести свой автомобиль для проверки электрической системы, чем оказаться на обочине дороги.

Держите автомобиль заряженным

Проблемы с запуском автомобиля или зарядкой аккумулятора могут быть вызваны неисправным генератором! Чтобы получить профессиональную диагностику и прозрачные рекомендации по обслуживанию, запланируйте осмотр электрической системы или обслуживание генератора в ближайшем сервисном центре Firestone Complete Auto Care.

Автомобильный генератор — инженерное мышление

Узнайте, как работает генератор. Это устройство является неотъемлемой частью электрической системы каждого автомобиля с двигателем внутреннего сгорания. Итак, что он делает и как он работает. В этой статье мы рассмотрим типичный автомобильный генератор, чтобы понять, как он работает, основные части, а также почему и где мы их используем.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.

Что такое генератор переменного тока

Генератор выглядит примерно так. Мы находим генератор в моторном отсеке автомобиля.

Генератор

Вал генератора соединен с двигателем через ремень и шкив. Когда двигатель работает, вал генератора вынужден вращаться, это вращение вырабатывает электричество.

Описание генератора переменного тока

Генератор переменного тока производит электричество, известное как переменный ток, поэтому он и называется генератором переменного тока. При переменном токе ток электронов постоянно течет вперед и назад. Это тот же тип электричества, который вы найдете в розетках в своих домах, но напряжение в ваших домах намного выше.

Однако все электрические компоненты автомобиля используют другой тип электричества, известный как постоянный или постоянный ток. С этим типом электричества электроны движутся только в одном направлении, это то же самое, что и электричество, которое вы получаете от батареи.

Выпрямитель

Таким образом, генератор переменного тока преобразует переменный ток в постоянный через выпрямитель. Выходное напряжение генератора переменного тока зависит от скорости автомобиля, поэтому в генераторе переменного тока также используется регулятор, чтобы ограничить его и поддерживать почти постоянную выходную мощность.

Зачем нужен генератор переменного тока

Каждому современному транспортному средству для работы требуется электричество, которое используется для питания таких вещей, как освещение, музыкальная система, электрические стеклоподъемники, стеклоочистители и т. д.

Электрические компоненты используют постоянный ток

Двигатель сжигает топливо. Это используется для вращения коленчатого вала и движения автомобиля вперед. Двигатель обеспечивает только механическую силу, он не производит электричество. Итак, нам нужен способ питания всех электрических устройств в автомобиле, и здесь на помощь приходит генератор переменного тока.

В моторном отсеке мы также находим 12-вольтовый свинцово-кислотный автомобильный аккумулятор. Это хранит энергию в виде химической энергии, а не электричество.

Автомобильный аккумулятор

Кстати, мы подробно рассмотрели принцип работы автомобильного аккумулятора. ЗДЕСЬ

Когда двигатель выключен, аккумулятор питает электрические компоненты автомобиля. Хотя это разрядит батарею.

Когда автомобиль заводится, аккумулятор подает большой ток на стартер, который вращает маховик и запускает двигатель. Аккумулятор снова частично разряжается во время запуска из-за большого тока, необходимого для включения стартера.

Запуск двигателя

После запуска двигателя генератор переменного тока используется для подзарядки аккумулятора, чтобы в нем накопилось достаточно энергии для повторного запуска двигателя в будущем. Генератор переменного тока также питает электрические устройства автомобиля при работающем двигателе.

Двигатель работает

Если аккумулятор слишком долго разряжается, он не сможет обеспечить большой ток, необходимый для запуска стартера, и автомобиль необходимо будет запустить от внешнего источника.

Двигатель выключен

Основные части

Давайте посмотрим на основные части генератора. В передней части агрегата находим шкив. Это колесо с прорезанными в нем канавками, которые помогают захватывать ремень, обеспечивающий вращательное усилие от двигателя.

Шкив

Шкив крепится к валу, проходящему по всей длине генератора.

Внутренние компоненты удерживаются внутри основного корпуса. Корпус состоит из 2-х частей, передней и задней скобы. В корпусе есть несколько прорезей, через которые проходит воздух и отводится нежелательное тепло.

Корпус

В задней части устройства находятся электрические разъемы. Существует множество различных конструкций, но это пример простой 3-проводной схемы с внутренним регулятором и выпрямителем со следующими клеммами:

Клемма B. Это выход, который заряжает аккумулятор.
S-терминал. Это позволяет регулятору определять напряжение.
F клемма. Он подключен к зажиганию и обеспечивает начальную мощность электромагнита при запуске.

Клеммы

Чтобы замкнуть цепь, электричество течет обратно через раму автомобиля к отрицательной клемме аккумулятора или от нее.

Поскольку это устройство имеет внутренний регулятор и выпрямитель, мы находим эти компоненты на задней панели устройства, обычно под защитной крышкой. Вскоре мы увидим их более подробно.

Сняв корпус мы можем заглянуть внутрь блока. Первое, что мы видим, это статор. Статор неподвижен и не вращается.

Статор

Состоит из нескольких ламинированных листов с прорезями по внутреннему краю.

Ламинированный лист

Затем находим 3 отдельных комплекта медных проводов, которые намотаны между этими пазами в определенном порядке. Один конец каждой катушки соединен вместе, образуя нейтральную точку, это конфигурация звезды.

Конфигурация звезды

Каждый набор катушек будет производить одну фазу переменного тока, всего 3 фазы. Другой конец каждой катушки проходит через корпус и прикрепляется к выпрямителю.

Генератор переменного тока вырабатывает переменный ток, но аккумулятору и электрическим устройствам автомобиля нужен постоянный ток. Таким образом, выпрямитель будет преобразовывать переменный ток в постоянный ток.

В центре генератора мы находим еще одну катушку провода, которая намотана на железный сердечник и соединена с валом. На валу также установлены два контактных кольца. Контактные кольца соединены с противоположными концами катушки. В задней части корпуса мы находим несколько щеток. Это подпружиненные углеродные блоки, которые выталкиваются наружу, чтобы тереться о контактные кольца, образуя электрическое соединение. Автомобильный аккумулятор изначально подает электричество на катушку через щетки. Когда электричество проходит через катушку, оно генерирует электромагнитное поле.

Центр Генератора

Чтобы усилить это электромагнитное поле, на каждом конце катушки размещены две железные клешни, которые сцепляются друг с другом. Один конец станет северным полюсом, другой станет южным полюсом.

Электромагнитное поле

Поскольку электромагнит крепится к валу ротора. Когда двигатель вращает вал, он также вращает электромагнит вокруг катушек статора. Это заставит катушки статора генерировать ток, и таким образом вырабатывается электричество.

Когда генератор переменного тока вырабатывает электроэнергию, генератор переменного тока может самостоятельно питать электромагнит через три диода, которые преобразуют 3-фазное электричество переменного тока в постоянное.

Напряжение и ток, вырабатываемые генератором переменного тока, изменяются в зависимости от скорости автомобиля: чем быстрее движется автомобиль, тем быстрее вращается коленчатый вал и, следовательно, тем быстрее вращается генератор, что увеличивает напряжение и ток. Для управления этим используется другой компонент, называемый регулятором, который устанавливается на задней панели устройства.

Это плата с интегральной схемой, которая контролирует выходную мощность генератора переменного тока и изменяет ток, протекающий через электромагнит, чтобы контролировать его силу. Сила электромагнита может использоваться для изменения выходной мощности генератора переменного тока.

Регулятор

Как генерируется электричество в генераторе переменного тока

Электричество — это поток электронов в проводе. Медная проволока состоит из миллионов и миллионов атомов меди. У каждого атома есть свободный электрон. Это электрон, который может свободно перемещаться между другими атомами. Он движется к другим атомам сам по себе, но это происходит случайным образом во всех направлениях, что бесполезно для нас.

Нам нужно, чтобы много электронов двигались в одном направлении, и мы делаем это, применяя разность потенциалов на двух концах провода. Это заставляет электроны течь. Если мы перевернем батарею, электроны текут в противоположном направлении.

Когда электричество проходит по проводу, вокруг провода создается электромагнитное поле. Если мы поместим циркуль вокруг провода и пропустим через него ток, циркуль выровняется с магнитным полем. Если мы изменим направление тока, магнитное поле изменится на противоположное, и компас изменит направление.

Если проволоку свернуть в катушку, магнитное поле станет сильнее. Каждое поперечное сечение провода по-прежнему создает электромагнитное поле, но они объединяются, чтобы сформировать большее и сильное магнитное поле. Электромагнит создает северный и южный полюса, точно так же, как постоянный магнит, и мы можем увидеть это, снова используя компас. Если мы увеличим ток в катушке, электромагнитное поле увеличится.

Можно и наоборот. Если мы пропускаем магнит через катушку с проволокой, в катушке возникает ток. Циферблат на амперметре показывает, что ток течет в прямом направлении, следовательно, это генерирует постоянный или постоянный ток. Когда магнит перестает двигаться, циферблат возвращается к нулю. Когда магнит перемещается в противоположном направлении, ток течет в противоположном направлении, и циферблат показывает обратный ток.

Если мы несколько раз перемещаем магнит внутрь и наружу, ток будет чередоваться то вперед, то назад. Так генерируется переменный или переменный ток. Ток переменный по направлению.

Если мы двигаем магнит быстрее, генерируется более сильный ток.

Если мы используем более сильный магнит, то ток также увеличивается.

Если мы используем большую катушку с большим количеством витков, то это также будет генерировать больший ток.

Вместо постоянного магнита мы могли бы использовать электромагнит. Когда мы перемещаем его внутрь и наружу, он также будет генерировать переменный ток в катушке. Но с электромагнитом мы можем регулировать ток и напряжение, чтобы изменять силу магнитного поля, это позволяет нам контролировать, сколько тока генерируется в катушке.

Вместо того, чтобы перемещать магнит в катушке и из нее, мы можем гораздо проще генерировать ток, вращая магнит и размещая вокруг него катушки. Самая сильная часть магнитного поля находится на концах, где сходятся силовые линии магнитного поля. Вы можете увидеть линии магнитного поля, посыпав магнит железными опилками.

Железные опилки над магнитом

Когда магнит находится между двумя катушками, ток не генерируется, но когда магнит начинает вращаться, самая сильная часть магнитного поля становится все ближе и ближе к катушке. Катушка испытывает изменяющуюся интенсивность магнитного поля, это заставит все больше и больше электронов выталкиваться вперед до достижения максимальной интенсивности. Затем магнит начинает удаляться от катушки, поэтому магнитное поле начинает уменьшаться, а вместе с ним и ток электронов, пока снова не достигнет нуля. Теперь противоположный конец магнита начинает приближаться к катушке, и это тянет электроны в противоположном направлении, снова до точки максимума, а затем снова уменьшается до нуля. Итак, если мы нанесем этот ток на график, мы получим синусоидальную волну с током, протекающим в положительной, а затем в отрицательной областях. Эта установка дает нам однофазное питание переменного тока.

Синусоида

Но у нас есть все это пустое пространство между катушками, которое кажется пустой тратой времени. Итак, что мы можем сделать с этим пространством? Что ж, мы можем добавить больше катушек и создать больше фаз, чтобы обеспечить еще большую мощность.

Если мы поместим еще одну катушку с поворотом на 120 градусов от первой фазы, это даст нам вторую фазу. Почему? Поскольку катушка находится под другим углом, она испытает изменение напряженности магнитного поля в разное время. Таким образом, ток будет течь вперед и назад в разное время. Это дает нам еще одну синусоиду, которая возникает в другое время.

Вторая фаза

У нас все еще есть пустое место, поэтому мы можем добавить еще один набор катушек на 120 градусов от предыдущего, чтобы создать третью фазу.

Если бы мы использовали только одну фазу, то при каждом обороте магнита половина времени ток течет вперед и половину времени ток течет назад. Но с тремя фазами у нас всегда есть фаза, которая течет вперед, и всегда есть фаза, которая течет назад. Это означает, что мы можем использовать это, чтобы обеспечить больше энергии.

Трехфазный

Вместо 3 отдельных катушек и 6 проводов, поскольку фазы всегда переключаются между прямым и обратным направлением, мы можем соединить концы катушек вместе. Затем ток будет свободно течь между каждой катушкой, поскольку он меняет направление.

Теперь мы производим 3-фазную электроэнергию переменного тока. Но все наши электрические цепи и компоненты в автомобиле используют постоянный или постоянный ток. Итак, нам нужно преобразовать переменный ток в постоянный, и для этого мы используем мостовой выпрямитель.

По сути, это всего лишь 6 диодов, соединенных попарно и соединенных параллельно. Если вы не знаете, диоды пропускают ток только в одном направлении и блокируют ток в обратном направлении. Таким образом, при однофазном питании при каждом обороте магнита ток будет течь только на половине оборота, а другая половина будет полностью заблокирована.

Full Bridge Rectifier

Если мы подключили каждую из 3 фаз отдельно к диоду, то ток будет течь или блокироваться в разное время. Следовательно, мы можем объединить фазы в блок диодов, и будет пропущена только фаза, ближайшая к ее максимуму. Давая нам немного грубый выход постоянного тока. Чтобы сгладить это, мы можем подключить конденсатор, который в основном будет поглощать электроны, а затем автоматически выбрасывать электроны, чтобы поддерживать постоянный выход. Это дает нам постоянный источник постоянного тока.

Кстати, о диодах, конденсаторах и инверторах мы уже подробно рассказывали ранее. Проверьте это здесь — ДИОДЫ, КОНДЕНСАТОРЫ, ПРЕОБРАЗОВАТЕЛИ ПИТАНИЯ.

Итак, теперь у нас есть выход постоянного тока. Но если магнит подсоединить к двигателю и машина разгоняется, то магнит будет вращаться быстрее, что увеличит выходное напряжение и ток. Мы не хотим этого, потому что это убьет все наши электронные компоненты в автомобиле. Итак, нам нужен способ регулирования напряжения.

Если вы помните, мы видели, что с помощью электромагнита мы можем увеличивать или уменьшать напряженность электромагнитного поля, изменяя напряжение. И, изменяя силу магнита, мы можем изменять напряжение и ток, генерируемые в катушке.

Вот почему в генераторе переменного тока используется электромагнит, чтобы он мог управлять выходной мощностью. Автомобильный аккумулятор питает электромагнит. Хотя в большинстве современных генераторов переменного тока будет использоваться трио диодов, которое преобразует переменный ток генератора переменного тока в постоянный ток и питает электромагнит через регулятор напряжения, когда генератор переменного тока вырабатывает электричество.

В блоке питания электромагнита внутри регулятора мы находим компонент, известный как транзистор. Датчик напряжения также подключен к регулятору.

Транзистор

Транзистор представляет собой тип электронного переключателя, который может включаться и выключаться тысячи раз в секунду с помощью контроллера. Это можно использовать для контроля количества протекающего тока.

Если мы представим, что ток, протекающий через катушку от батареи, находится на максимальном уровне в течение заданного периода времени, тогда мы получим 100% ток и электромагнит на 100% силы. Но если мы теперь используем переключатель, чтобы электричество текло только половину времени, то мы получаем 50% тока и, следовательно, электромагнит имеет только 50% своей силы.

Таким образом, измеряя мощность генератора переменного тока, а затем изменяя время открытия и закрытия транзисторного ключа, мы можем контролировать ток, протекающий через катушку, и силу электромагнита. Это контролирует, сколько электроэнергии вырабатывается генератором для поддержания постоянной мощности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
