Принцип работы индукционной печи

Индукционная печь работает на принципе электромагнитной индукции. Ее основные компоненты:

• Индуктор — катушка из медной трубки
• Источник переменного тока
• Тигель для размещения нагреваемого материала

Принцип действия индукционной печи:

1. Переменный ток, проходя через индуктор, создает переменное магнитное поле
2. Магнитное поле индуцирует вихревые токи в нагреваемом материале
3. Вихревые токи нагревают материал за счет его электрического сопротивления
4. Происходит быстрый и равномерный нагрев материала

Какие преимущества дает такой принцип работы? Индукционный нагрев обеспечивает:

• Высокую скорость нагрева
• Равномерный нагрев по всему объему
• Возможность точного контроля температуры
• Чистоту процесса плавки
• Высокий КПД

Основные виды индукционных печей

Индукционные печи можно классифицировать по нескольким признакам:

По наличию магнитопровода:

• С магнитопроводом
• Без магнитопровода

По конструкции:

• Тигельные
• Канальные

По назначению:

• Плавильные
• Миксеры
• Для термообработки

По среде нагрева:

• Вакуумные
• Атмосферные

Рассмотрим особенности основных видов индукционных печей.

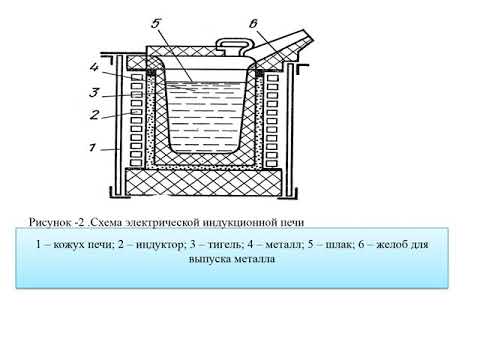

Тигельные индукционные печи

Тигельные индукционные печи — наиболее распространенный тип. Их особенности:

• Нагреваемый материал помещается в тигель, расположенный внутри индуктора
• Применяются для плавки металлов и сплавов
• Обеспечивают быстрый и равномерный нагрев
• Позволяют точно контролировать температуру
• Могут работать в циклическом режиме

Как устроена тигельная индукционная печь?

1. Индуктор — медная трубка, намотанная в виде спирали
2. Тигель — огнеупорный сосуд для размещения нагреваемого материала
3. Источник питания — генератор переменного тока
4. Система охлаждения индуктора
5. Механизм наклона для слива расплава

Канальные индукционные печи

Канальные индукционные печи имеют ряд особенностей:

• Имеют замкнутый магнитопровод
• Нагрев происходит в кольцевом канале
• Применяются как миксеры и раздаточные печи
• Обеспечивают высокий КПД
• Требуют наличия «болота» — остатка жидкого металла

Конструкция канальной индукционной печи:

1. Ванна для металла
2. Индукционная единица с каналом
3. Магнитопровод
4. Первичная обмотка
5. Система охлаждения

Вакуумные индукционные печи

Вакуумные индукционные печи обладают рядом преимуществ:

• Обеспечивают высокую чистоту выплавки
• Позволяют получать сплавы с заданными свойствами
• Дают возможность длительной выдержки расплава
• Обеспечивают эффективную дегазацию металла
• Позволяют контролировать состав атмосферы

Как устроена вакуумная индукционная печь?

1. Вакуумная камера
2. Индукционная единица внутри камеры
3. Система создания и поддержания вакуума
4. Механизм загрузки шихты
5. Система слива расплава

Особенности конструкции индукционных печей

При конструировании индукционных печей учитывают ряд факторов:

• Выбор материала футеровки
• Расчет и изготовление индуктора
• Проектирование системы охлаждения
• Разработка механизма наклона
• Подбор источника питания

Какие материалы используются для футеровки индукционных печей?

• Огнеупорные набивные массы
• Огнеупорные бетоны
• Кварцит
• Магнезит
• Корунд

Выбор футеровки зависит от температуры плавки и типа выплавляемого металла.

Как сделать индукционную печь своими руками

Для изготовления простой индукционной печи в домашних условиях потребуется:

• Медная трубка для индуктора
• Огнеупорный тигель
• Генератор высокой частоты
• Конденсаторы
• Система охлаждения

Основные этапы изготовления:

1. Намотка индуктора из медной трубки
2. Подключение индуктора к генератору через конденсаторы
3. Установка тигля внутрь индуктора
4. Монтаж системы охлаждения
5. Подключение питания и пробный запуск

При самостоятельном изготовлении важно соблюдать меры безопасности и учитывать ограничения по мощности.

Стоимость промышленных индукционных печей

Цены на индукционные печи зависят от типа, мощности и комплектации. Примерный диапазон цен:

• Малые лабораторные печи: от 100 тыс. до 1 млн руб.
• Средние промышленные печи: от 1 до 5 млн руб.
• Крупные индукционные печи: от 5 до 20 млн руб.
• Специальные вакуумные печи: от 10 до 50 млн руб.

При выборе печи следует учитывать не только стоимость, но и эксплуатационные расходы, производительность и специфику производства.

принцип работы, устройство, изготовление своими руками

Индукционная печь – это печной аппарат, который применяется для плавления цветных (бронзы, алюминия, меди, золота и других) и черных (чугуна, стали и других) металлов за счет работы индуктора. В поле ее индуктора производится ток, он нагревает металл и доводит его до расплавленного состояния.

Свернуть

• Принцип работы
• Устройство
• Расчет мощности
• Виды и подвиды
• Индукционные печи своими руками
• org/ListItem»>Агрегат из высокочастотного генератора
• Конструкция с графитовыми щетками
• Прибор с нихромовой спиралью
• Цены на готовые индукционные печи
• Вывод

Вначале на него будет действовать электромагнитное поле, потом электрический ток, а затем уже он пройдет тепловую стадию. Простую конструкцию такого печного устройства можно собрать самостоятельно из различных подручных средств.

Принцип работы

Такое печное устройство является электрическим трансформатором со вторичной короткозамкнутой обмоткой. Принцип действия индукционной печи состоит в следующем:

• при помощи генератора в индукторе создается переменный ток;
• индуктор с конденсатором создает колебательный контур, он настроен на рабочую частоту;
• в случае использования автоколебательного генератора, конденсатор исключается из схемы устройства и в этом случае используется собственный запас емкости индуктора;
• создаваемое индуктором магнитное поле может существовать в свободном пространстве или же замыкаться с использованием индивидуального ферромагнитного сердечника;
• магнитное поле воздействует на находящуюся в индукторе металлическую заготовку или шихту и образует магнитный поток;
• по уравнениям Максвелла он индуцирует в заготовке вторичный ток;
• при цельном и массивном магнитном потоке создаваемый ток замыкается в заготовке и происходит создание тока Фуко или вихревого тока;
• после образования такого тока вступает в действие закон Джоуля-Ленца, и полученная с помощью индуктора и магнитного поля энергия нагревает заготовку металла или шихту.

Несмотря на многоступенчатую работу, устройство индукционной печи может давать в вакууме или воздухе до 100% КПД. Если среда с магнитной проницаемостью, то этот показатель будет расти, в случае со средой из неидеального диэлектрика, он будет падать.

к содержанию ↑

Устройство

Рассматриваемая печь – своеобразный трансформатор, но только в нем нет вторичной обмотки, ее заменяет помещенный в индуктор металлический образец. Он будет проводить ток, а вот диэлектрики в этом процессе не нагреваются, они остаются холодными.

Конструкция индукционных тигельных печей включает в себя индуктор, который состоит из нескольких витков медной трубки, свернутой в виде катушки, внутри нее постоянно передвигается охлаждающая жидкость. Также индуктор вмещает в себе тигель, который может быть из графита, стали и других материалов.

Кроме индуктора в печи установлен магнитный сердечник и подовый камень, все это заключено в корпус печи. В него входят:

• кожух индукционной единицы;
• кожух ванной;
• каркас.

В моделях печей большой мощности кожух ванны обычно выполняется достаточно жестким, поэтому каркас в таком устройстве отсутствует. Крепление корпуса должно выдерживать сильные нагрузки при наклоне всей печи. Каркас чаще всего изготавливается из фасонных балок, выполненных из стали.

Тигельная индукционная печь для плавки металла устанавливается на фундамент, в который вмонтированы опоры, на их подшипники опираются цапфы механизма наклона устройства.

Кожух ванны выполняется из металлических листов, на которые для прочности наваривают ребра жесткости.

Кожух для индукционной единицы используется в качестве соединительного звена между печным трансформатором и подовым камнем. Его для уменьшения потерь тока делают из двух половинок, между которыми предусмотрена изолирующая прокладка.

Стяжка половинок происходит за счет болтов, шайб и втулок. Такой кожух делается литым или сварным, при выборе материала для него отдают предпочтение немагнитным сплавам. Двухкамерная индукционная сталеплавильная печь идет с общим кожухом для ванны и для индукционной единицы.

В небольших печах, в которых не предусмотрено водяного охлаждения имеется вентиляционная установка, она помогает отводить из агрегата излишки тепла. Даже вы случае установки водоохлаждаемого индуктора необходимо вентилировать проем, возле подового камня, чтобы он не перегревался.

В современных печных установках имеется не только водоохлаждаемый индуктор, но и предусмотрено водяное охлаждение кожухов. На каркасе печи могут быть установлены вентиляторы, работающие от приводного двигателя. При значительной массе такого устройства, вентиляционный прибор устанавливают возле печи. Если индукционная печь для производства стали идет со съемным вариантом индукционных единиц, то для каждой из них предусматривается свой вентилятор.

Отдельно стоит отметить механизм наклона, который для малых печей идет с ручным приводом, а для крупных он оснащен гидравлическим приводом, расположенным у сливного носика. Какой бы ни был установлен механизм наклона, он обязан обеспечивать слив полностью всего содержимого ванной.

к содержанию ↑

Расчет мощности

Так как индукционный способ плавки стали менее затратный, чем аналогичных методик, основанных на использовании мазута, угля и других энергоносителей, то расчет индукционной печи начинается с вычисления мощности агрегата.

Мощность индукционной печи подразделяется на активную и полезную, для каждой из них есть своя формула.

В качестве исходных данных нужно знать:

• емкость печи, в рассматриваемом для примера случае она равна 8 тоннам;
• мощность агрегата (берется максимальное ее значение) – 1300 кВт;
• частота тока – 50 Гц;
• производительность печной установки – 6 тонн в час.

Требуется также учитывать расплавляемый металл или сплав: по условию он цинковый. Это важный момент, тепловой баланс плавки чугуна в индукционной печи, также как и других сплавов свой.

Полезная мощность, которая передается жидкому металлу:

• Рпол = Wтеор×t×П,
• Wтеор – удельный расход энергии, он теоретический, и показывает перегрев металла на 1⁰С;
• П – производительность печной установки, т/ч;
• t – температура перегрева сплава или металлической заготовки в ванной печи, ⁰С
• Рпол = 0,298×800×5,5 = 1430,4 кВт.

Активная мощность:

• Р = Рпол/Ютерм,
• Рпол – берется с предыдущей формулы, кВт;
• Ютерм – КПД литейной печи, его пределы от 0,7 до 0,85, в среднем принимают 0,76.
• Р =1311,2/0,76=1892,1кВт, проводится округление значения до 1900 кВт.

На заключительном этапе рассчитывается мощность индуктора:

• Ринд = Р/N,
• Р – активная мощность печной установки, кВт;
• N – количество индукторов, предусмотренных на печи.
• Ринд =1900/2= 950 кВт.

Потребление мощности индукционной печью при плавке стали зависит от ее производительности и вида индуктора.

к содержанию ↑

Виды и подвиды

Индукционные печи делятся на два основных вида:

1. Канальный. В нем вторичным витком служит кольцевой короткозамкнутый канал, в который помещается металл. В качестве источника энергии для процесса плавки используется генератор либо переменный ток промышленной частоты. Высокое КПД таких печей обусловлено передачей высокочастотного поля через ферритовый или стальной сердечник.  Плавка стали в индукционных печах такого типа отличается непрерывной подачей металлических заготовок и получением расплавленного металла. Единственным недостатком канального агрегата является сложность запуска его работы, так как предварительно необходимо заполнить канал расплавом.
2. Тигельный. В таких печах источником энергии является генератор, который может работать в диапазоне от нескольких десятков до сотен кГц. Металлические заготовки в этом виде печи помещаются в ее термостойкий тигель, который располагается в обмотке индуктора. Как только расплав достигнет нужной температуры, тигель освобождают и заправляют следующей партией сырья. Такое печное устройство отличается высокой скоростью нагрева металла, так как в тигле очень малы потери тепла.

Кроме такого разделения, индукционные печи бывают компрессорными, вакуумными, открытыми и газонаполненными.

к содержанию ↑

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

к содержанию ↑

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

Для создания печи потребуется:

• два диода UF4007;
• пленочные конденсаторы;
• полевые транзисторы в количестве двух штук;
• резистор в 470 Ом;
• два дроссельных кольца, их можно снять со старого компьютерного системщика;
• медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.
2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

к содержанию ↑

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

• графитовые щетки;
• порошковый гранит;
• трансформатор;
• шамотный кирпич;
• стальная проволока;
• тонкий алюминий.

Технология сборки конструкции заключается в следующем:

1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
5. Устанавливаются графитовые щетки.

к содержанию ↑

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

• нихром;
• асбестовая нить;
• кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.
3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.
4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.
5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

к содержанию ↑

Цены на готовые индукционные печи

Самодельные конструкции печей будут стоить гораздо дешевле покупных, но их нельзя создать большими объемами, поэтому без готовых вариантов для массового производства расплава не обойтись.

Цены на индукционные печи для плавки металла зависят от их вместимости и комплектации.

Модель	Характеристики и особенности	Цена, рубли
INDUTHERM MU-200	Печь поддерживает 16 температурных программ, максимальная температура нагрева – 1400 0С, контроль за режимом осуществляется с термопарой типа S. Агрегат производит мощность 3,5 кВт.	820 тыс.
INDUTHERM MU-900	Печь работает от электропитания в 380 В, температурный контроль происходит с помощью термопары типа S и может доходить до 1500 0С. Мощность – 15 кВт.	1,7 млн.
УПИ-60-2	Эта индукционная плавильная мини-печь может использоваться для плавки цветных и драгоценных металлов. Заготовки загружаются в графитовый тигель, их нагрев ведется по принципу трансформатора.	125 тыс.
ИСТ-1/0,8 М5	Индуктор печи представляет собой корзину, в которую встроен магнитопровод совместно с катушкой. Агрегат 1 тонну.	1,7 млн.
УИ-25П	Печное устройство рассчитано на загрузку в 20 кг, он оснащен редукторным наклоном плавильного узла. В комплекте к печи идет блок конденсаторных батарей. Мощность установки – 25 кВт. Максимальная t нагрева – 1600 0С.	470 тыс.
УИ-0,50Т-400	Агрегат рассчитан на загрузку в 500 кг, самая большая мощность установки – 525 кВт, напряжение для него должно быть не ниже 380В, максимальная рабочая t – 1850 0С.	900 тыс.
ST 10	Печь итальянской компании оснащена цифровым термостатом, в панель управления встроена технология SMD, которая отличается быстродействием. Универсальный агрегат может работать с разной вместительностью от 1 до 3 кг, для этого ее не нужно переналаживать. Она предназначена для драгоценных металлов, ее max температура – 1250 0С.	1 млн.
ST 12	Статическая индукционная печь с цифровым термостатом. Она может быть дополнена вакуумной литьевой камерой, что дает возможность производить литье прямо рядом с установкой. Управление происходит с помощью сенсорной панели. Максимальная температура – 1250 0С.	1050 тыс.
ИЧТ-10ТН	Печь рассчитана на загрузку в 10 тонн, довольно объемный агрегат, для его установки нужно выделить закрытое цеховое помещение.	8,9 млн.

к содержанию ↑

Вывод

Самостоятельно сделать индукционную печь увлекательно, но это сопряжено с некоторыми ограничениями и неизвестными последствиями, так как нужно опираться на законы физики и химии, а кто в этом не силен, тот не сможет провести процесс безопасно. Для частого использования такой установки лучше подобрать подходящий вариант из представленных выше.

Индукционные печи. Виды и работа. Применение и особенности

В металлургической промышленности широко применяются индукционные печи. Такие печи нередко изготавливают самостоятельно. Для этого необходимо знать их принцип работы и конструктивные особенности. Принцип работы таких печей был известен еще два столетия назад.

Индукционные печи способны решать следующие задачи:

• Плавка металла.
• Термообработка металлических деталей.
• Очистка драгоценных металлов.

Такие функции имеются в промышленных печах. Для бытовых условий и обогрева помещения существуют печи специальной конструкции.

Работа индукционной печи заключается в нагревании материалов путем использования свойств вихревых токов. Чтобы создать такие токи применяется специальный индуктор, который состоит из катушки индуктивности с несколькими витками провода большого поперечного сечения.

К индуктору подводится сеть питания переменного тока. В индукторе переменный ток создает магнитное поле, которое меняется с частотой сети, и пронизывает внутреннее пространство индуктора. При помещении какого-либо материала в это пространство, в нем возникают вихревые токи, осуществляющие его нагревание.

Вода в работающем индукторе нагревается и кипит, а металл начинает плавиться при достижении соответствующей температуры.

Условно можно разделить индукционные печи на типы:

• Печи с магнитопроводом.
• Без магнитопровода.

Первый тип печей содержит индуктор, заключенный в металл, что создает особый эффект, повышающий плотность магнитного поля, поэтому нагревание осуществляется качественно и быстро. В печах без магнитопровода индуктор находится снаружи.

Виды и особенности печей

Индукционные печи можно разделить на виды, которые обладают своими особенностями работы и отличительными признаками. Одни служат для работ в промышленности, другие применяются в быту, для приготовления пищи.

Вакуумные индукционные печи

Такая печь предназначена для плавки и литья сплавов индукционным методом. Она состоит из герметичной камеры, в которой расположена тигельная индукционная печь с литейной формой.

В вакууме можно обеспечить совершенные металлургические процессы, получать качественные отливки. В настоящее время вакуумное производство перешло на новые технологические процессы из непрерывных цепочек в вакуумной среде, которая дает возможность создавать новые изделия, и уменьшать издержки производства.

Достоинства вакуумной плавки:

• Жидкий металл можно выдерживать в вакууме длительное время.
• Повышенная дегазация металлов.
• В процессе плавки можно производить дозагрузку печи и воздействовать на процесс рафинирования и раскисления в любое время.
• Возможность постоянного контроля и регулировки температуры сплава и его химического состава во время работы.
• Высокая чистота отливок.
• Быстрый нагрев и скорость плавки.
• Повышенная гомогенность сплава из-за качественного перемешивания.
• Любая форма сырья.
• Экологическая чистота и экономичность.

Принцип действия вакуумной печи состоит в том, что в тигле, находящемся в вакууме с помощью индуктора высокой частоты плавят твердую шихту и очищают жидкий металл. Вакуум создается путем откачки воздуха насосами. При вакуумной плавке достигается большое снижение водорода и азота.

Канальные индукционные печи

Печи с электромагнитным сердечником (канальные) широко применяются в литейном производстве для цветных и черных металлов в качестве раздаточных печей, миксеров.

1 — Ванна
2 — Канал
3 — Магнитопровод
4 — Первичная катушка

Переменный магнитный поток проходит по магнитопроводу, контуру канала в виде кольца из жидкого металла. В кольце возбуждается электрический ток, который разогревает жидкий металл. Магнитный поток образуется первичной обмоткой, работающей от переменного тока.

Чтобы усилить магнитный поток, используется замкнутый магнитопровод, который выполнен из трансформаторной стали. Пространство печи соединяется двумя отверстиями с каналом, поэтому при наполнении печи жидким металлом создается замкнутый контур. Печь не сможет работать без замкнутого контура. В таких случаях сопротивление контура большое, и в нем течет малый ток, который назвали током холостого хода.

Вследствие перегрева металла и действия магнитного поля, которое стремится вытолкнуть металл из канала, жидкий металл в канале постоянно движется. Так как металл в канале нагрет выше, чем в ванне печи, то металл постоянно поднимается в ванну, из которой поступает металл с меньшей температурой.

Если металл слить ниже допустимой нормы, то жидкий металл будет выбрасываться из канала электродинамической силой. В итоге произойдет самопроизвольное выключение печи и разрыв электрического контура. Чтобы избежать таких случаев печи оставляют некоторое количество металла в жидком виде. Его называют болотом.

Канальные печи разделяют на:

• Плавильные печи.
• Миксеры.
• Раздаточные печи.

Чтобы накопить некоторое количество жидкого металла, усреднения химического состава его и выдержки, используют миксеры. Объем миксера рассчитывают равным не ниже двукратной часовой выработки печи.

Канальные печи разделяют на классы по расположению каналов:

• Вертикальные.
• Горизонтальные.

По форме рабочей камеры:

• Барабанные индукционные печи.
• Цилиндрические индукционные печи.

Барабанная печь выполнена в виде стального сварного цилиндра с двумя стенками на торцах. Для поворота печи применяются приводные ролики. Чтобы повернуть печь, необходимо включить привод электродвигателя с двумя скоростями и цепной передачей. Двигатель имеет пластинчатые тормоза.

На торцевых стенках есть сифон для заливки металла. Для загрузки присадок и снятия шлаков имеются отверстия. Также для выдачи металла имеется канал. Канальный блок состоит из индуктора печи с V-образными каналами, сделанными в футеровке при помощи шаблонов. При первой же плавки эти шаблоны расплавляются. Обмотка и сердечник охлаждаются воздухом, корпус блока охлаждается водой.

Если канальная печь имеет другую форму, то выдача металла осуществляется с помощью наклона ванны гидроцилиндрами. Иногда металл выдавливают избыточным давлением газа.

Достоинства канальных печей:

• Малый расход электроэнергии вследствие малых потерь тепла ванны.
• Повышенный электрический КПД индуктора.
• Малая стоимость.

Недостатки канальных печей:

• Сложность регулировки химического состава металла, так как наличие оставленного жидкого металла в печи создает трудности при переходе от одного состава к другому.
• Малая скорость движения металла в печи уменьшает возможности технологии плавки.

Конструктивные особенности

Каркас печи изготавливается из листовой стали с низким содержанием углерода толщиной от 30 до 70 мм. Внизу каркаса есть окна с присоединенными индукторами. Индуктор выполнен в виде стального корпуса, первичной катушки, магнитопровода и футеровки. Его корпус сделан разъемным, а части изолированы между собой прокладками для того, чтобы части корпуса не создавали замкнутый контур. В противном случае будет создаваться вихревой ток.

Магнитопровод выполнен из пластин специальной электротехнической стали 0,5 мм. Пластины изолированы между собой для снижения потерь от вихревых токов.

Катушка изготавливается из медного проводника сечением, зависящим от тока нагрузки и метода охлаждения. При воздушном охлаждении допустимый ток 4 ампера на мм², при охлаждении водой допустимый ток 20 ампер на мм². Между футеровкой и катушкой монтируют экран, который охлаждается водой. Экран изготовлен из магнитной стали или меди. Для отведения тепла от катушки монтируют вентилятор. Чтобы получить точные размеры канала, применяют шаблон. Он выполнен в виде полой стальной отливки. Шаблон ставится в индуктор до того момента, пока не будет заполнения огнеупорной массой. Он находится в индукторе при разогреве и сушке футеровки.

Для футеровки применяют огнеупорные массы влажного и сухого вида. Влажные массы используют в виде набивных или заливных материалов. Заливные бетоны используют при сложной форме индуктора, если нельзя уплотнить массу по всему объему индуктора.

Такой массой наполняют индуктор и уплотняют вибраторами. Сухие массы уплотняют вибраторами высокой частоты, набивные массы уплотняют пневматическими трамбовками. Если в печи будет выплавляться чугун, то футеровку выполняют из оксида магния. Качество футеровки определяется по температуре охлаждающей воды. Наиболее эффективным методом проверки футеровки является проверка по значению индуктивного и активного сопротивления. Эти измерения проводятся с помощью контрольных приборов.

В электрооборудование печи входит:

• Трансформатор.
• Батарея конденсаторов для компенсации потерь электрической энергии.
• Дроссель для подсоединения 1-фазного индуктора к 3-фазной сети.
• Щиты управления.
• Кабели питания.

Чтобы печь нормально функционировала, к питанию подключают трансформатор на 10 киловольт, который имеет на вторичной обмотке 10 ступеней напряжения для регулировки мощности печи.

Набивочные материалы футеровки содержат:

• 48% сухого кварца.
• 1,8% кислоты борной, просеянной через мелкое сито с ячейками 0,5 мм.

Массу для футеровки готовят в сухом виде с помощью смесителя, и последующей просевкой через сито. Приготовленная смесь не должна храниться более 15 часов после подготовки.

Футеровку тигля производят с помощью уплотнения вибраторами. Электрические вибраторы используются для футеровки больших печей. Вибраторы погружают в пространство шаблона и производят уплотнение массы через стенки. При уплотнении вибратор передвигают краном и вертикально вращают.

Тигельные индукционные печи

Основными компонентами тигельной печи являются индуктор и генератор. Для изготовления индуктора используется медная трубка в виде намотанных 8-10 витков. Формы индукторов могут выполняться различных видов.

Этот вид печи наиболее распространенный. В конструкции печи нет сердечника. Распространенная форма печи представляет собой цилиндр из огнестойкого материала. Тигель находится в полости индуктора. К нему подводится питание переменного тока.

Преимущества тигельных печей:

• Энергия выделяется при загрузке материала в печь, поэтому вспомогательные нагревательные элементы не нужны.
• Достигается высокая однородность многокомпонентных сплавов.
• В печи можно создать реакцию восстановления, окисления, независимо от величины давления.
• Высокая производительность печей из-за повышенной удельной мощности на любых частотах.
• Перерывы в плавке металла не влияют на эффективность работы, так как для разогрева не требуется много электроэнергии.
• Возможность любых настроек и простая эксплуатация с возможностью автоматизации.
• Нет местных перегревов, температура выравнивается по всему объему ванны.
• Быстрое плавление, позволяющее создать качественные сплавы с хорошей однородностью.
• Экологическая безопасность. Внешняя среда не подвергается никакому вредному воздействию печи. Плавка также не оказывает вреда природе.

Недостатки тигельных печей:

• Малая температура шлаков, применяющихся для обработки зеркала расплава.
• Малая стойкость футеровки при резких температурных перепадах.

Несмотря на имеющиеся недостатки, тигельные индукционные печи получили большую популярность на производстве и в других областях.

Индукционные печи для отопления помещения

Чаще всего такая печь устанавливается в помещении кухни. В ее конструкции основной частью является сварочный инвертор. Конструкция печи обычно совмещается с водонагревательным котлом, который дает возможность для отопления всех помещений в здании. Также есть возможность подключения подачи горячей воды в здание.

Эффективность работы такого устройства небольшая, однако, нередко такое оборудование все-таки применяется для отопления дома.

Конструкция нагревающей части индукционного котла подобна трансформатору. Наружный контур – это обмотки своеобразного трансформатора, которые подключаются к сети. Второй контур внутренний – это устройство обмена теплом. В нем происходит циркуляция теплоносителя. При подключении питания катушка создает переменное магнитное поле. В итоге внутри теплообменника индуцируются токи, которые осуществляют его нагревание. Металл нагревает теплоноситель, который обычно состоит из воды.

На таком же принципе основана работа бытовых индукционных плит, в которых в качестве вторичного контура выступает посуда из специального материала. Такая плита намного экономичнее обычных плит из-за отсутствия тепловых потерь.

Водонагреватель котла оснащен устройствами управления, которые дают возможность поддержания температуры теплоносителя на определенном уровне.

Отопление электроэнергией является дорогим удовольствием. Оно не может создать конкуренцию с твердым топливом и газом, дизельным топливом и сжиженным газом. Одним из методов снижения расходов является установка теплоаккумулятора, а также подключение котла в ночное время, так как ночью чаще всего действует льготное начисление за электричество.

Для того, чтобы принять решение об установке индукционного котла для дома, необходимо получить консультацию у профессиональных специалистов по теплотехнике. У индукционного котла практически нет преимуществ перед обычным котлом. Недостатком является высокая стоимость оборудования. Обычные котел с ТЭНами продается уже готовым к установке, а индукционный нагреватель требует дополнительного оборудования и настройки. Поэтому, прежде чем приобрести такой индукционный котел, необходимо произвести тщательный экономический расчет и планировку.

Футеровка индукционных печей

Процесс футеровки необходим для обеспечения защиты корпуса печи от воздействия повышенных температур. Она дает возможность значительно сократить потери тепла, увеличить эффективность плавки металла или нагрева материала.

Для футеровки применяют кварцит, являющийся модификацией кремнезема. К материалам для футеровки предъявляются некоторые требования.

Такой материал должен обеспечить 3 зоны состояний материала:

• Монолитная.
• Буферная.
• Промежуточная.

Только наличие трех слоев в покрытии способно защитить кожух печи. На футеровку отрицательно влияет неправильная укладка материала, плохое качество материала и тяжелые условия работы печи.

Похожие темы:

• Микроволновые печи. Виды и работа. Как выбрать и особенности
• Конвекционная печь. Виды и устройство. Работа и особенности
• Индукционные котлы отопления. Виды и устройство. Работа
• Миканитовые нагреватели. Особенности. Виды и применение
• Сварочный аппарат (Часть 1). Типы и особенности. Сварка. Дуга. Применение
• Сварочный аппарат (Часть 2). Виды и особенности. Применение. Как выбрать
• Инверторные сварочные аппараты. Как выбрать. Типы и работа

Что такое индукция? — Корпорация Индуктотерм

Компании группы Inductotherm используют электромагнитную индукцию для плавления, нагрева и сварки в различных отраслях промышленности. Но что такое индукция? И чем он отличается от других способов нагрева?

Для типичного инженера индукционный метод нагревания — увлекательный. Те, кто не знаком с индукционным нагревом, могут удивиться тому, как кусок металла в змеевике за считанные секунды становится вишнево-красным . Оборудование для индукционного нагрева требует понимания физики, электромагнетизма, силовой электроники и управления технологическими процессами, но основные концепции индукционного нагрева просты для понимания.

Основы

Открытая Майклом Фарадеем индукция начинается с катушки из проводящего материала (например, меди). Когда ток течет через катушку, создается магнитное поле внутри и вокруг катушки. Способность магнитного поля выполнять работу зависит от конструкции катушки, а также от величины тока, протекающего через катушку.

Направление магнитного поля зависит от направления протекания тока, поэтому переменный ток через катушку приведет к изменению направления магнитного поля с той же скоростью, что и частота переменного тока. Переменный ток частотой 60 Гц заставит магнитное поле менять направление 60 раз в секунду. Переменный ток частотой 400 кГц заставит магнитное поле переключаться 400 000 раз в секунду.

Когда проводящий материал, заготовка, помещается в переменное магнитное поле (например, поле, создаваемое переменным током), в заготовке возникает напряжение (закон Фарадея). Наведенное напряжение приведет к потоку электронов: ток! Ток, протекающий через заготовку, будет идти в направлении, противоположном току в катушке. Это означает, что мы можем контролировать частоту тока в заготовке, контролируя частоту тока в катушке.

При протекании тока через среду движению электронов будет оказываться некоторое сопротивление. Это сопротивление проявляется в виде тепла (эффект джоулевого нагрева). Материалы, которые более устойчивы к потоку электронов, будут выделять больше тепла при протекании через них тока, но, безусловно, можно нагреть материалы с высокой проводимостью (например, медь) с помощью индуцированного тока. Это явление имеет решающее значение для индукционного нагрева.

Что нам нужно для индукционного нагрева?

Все это говорит нам о том, что для индукционного нагрева необходимы две основные вещи:

1. Изменяющееся магнитное поле
2. Электропроводящий материал, помещенный в магнитное поле

Чем индукционный нагрев отличается от других методов нагрева?

Существует несколько способов нагрева объекта без индукции. Некоторые из наиболее распространенных промышленных методов включают газовые печи, электрические печи и соляные ванны. Все эти методы основаны на передаче тепла продукту от источника тепла (горелка, нагревательный элемент, жидкая соль) посредством конвекции и излучения. Как только поверхность продукта нагревается, тепло передается через продукт с теплопроводностью.

Продукты с индукционным нагревом не полагаются на конвекцию и излучение для доставки тепла к поверхности продукта. Вместо этого тепло генерируется на поверхности продукта потоком тока. Затем тепло от поверхности продукта передается через продукт с теплопроводностью. Глубина, на которую генерируется тепло напрямую с помощью индуцированного тока, зависит от того, что называется электрической эталонной глубиной .

Электрическая эталонная глубина сильно зависит от частоты переменного тока, протекающего через заготовку. Ток с более высокой частотой приведет к меньшей электрической эталонной глубине , а ток с более низкой частотой приведет к более глубокой электрической эталонной глубине . Эта глубина также зависит от электрических и магнитных свойств заготовки.

Электрическая эталонная диаграмма глубины высоких и низких частот

Компании группы Inductotherm используют преимущества этих физических и электрических явлений для настройки решений по нагреву для конкретных продуктов и областей применения. Тщательный контроль мощности, частоты и геометрии катушки позволяет компаниям группы Inductotherm разрабатывать оборудование с высоким уровнем контроля процесса и надежности независимо от области применения.

Индукционная плавка

Для многих процессов плавка является первым этапом производства полезного продукта; индукционная плавка быстрая и эффективная. Изменяя геометрию индукционной катушки, индукционные плавильные печи могут вмещать загрузку, размер которой варьируется от объема кофейной кружки до сотен тонн расплавленного металла. Кроме того, регулируя частоту и мощность, компании группы Inductotherm могут обрабатывать практически все металлы и материалы, включая, помимо прочего: железо, сталь и сплавы нержавеющей стали, медь и сплавы на ее основе, алюминий и кремний. Индукционное оборудование разрабатывается индивидуально для каждого применения, чтобы обеспечить его максимальную эффективность.

Основным преимуществом индукционной плавки является индукционное перемешивание. В индукционной печи металлическая шихта плавится или нагревается током, генерируемым электромагнитным полем. Когда металл расплавляется, это поле также приводит в движение ванну. Это называется индуктивным перемешиванием. Это постоянное движение естественным образом перемешивает ванну, создавая более однородную смесь и способствуя сплавлению. Интенсивность перемешивания определяется размером печи, мощностью, подаваемой на металл, частотой электромагнитного поля и типом/количеством металла в печи. Величину индукционного перемешивания в любой данной печи можно регулировать для специальных применений, если это необходимо.

Индукционная вакуумная плавка

Поскольку индукционный нагрев осуществляется с помощью магнитного поля, заготовка (или нагрузка) может быть физически изолирована от индукционной катушки с помощью огнеупора или другого непроводящего материала. Магнитное поле будет проходить через этот материал, вызывая напряжение в нагрузке, содержащейся внутри. Это означает, что загрузку или заготовку можно нагревать в вакууме или в тщательно контролируемой атмосфере. Это позволяет обрабатывать химически активные металлы (Ti, Al), специальные сплавы, кремний, графит и другие чувствительные проводящие материалы.

Индукционный нагрев

В отличие от некоторых методов сжигания, индукционный нагрев точно контролируется независимо от размера партии. Изменение тока, напряжения и частоты с помощью индукционной катушки приводит к точно настроенному инженерному нагреву, идеально подходящему для точных применений, таких как цементация, закалка и отпуск, отжиг и другие формы термообработки. Высокий уровень точности имеет важное значение для критически важных приложений, таких как автомобилестроение, аэрокосмическая промышленность, волоконная оптика, соединение боеприпасов, закалка проволоки и отпуск пружинной проволоки. Индукционный нагрев хорошо подходит для специальных применений металлов, таких как титан, драгоценные металлы и современные композиты. Точное управление нагревом, доступное с индукцией, не имеет себе равных. Кроме того, используя те же принципы нагрева, что и при нагреве в вакуумных тиглях, индукционный нагрев можно проводить в атмосфере для непрерывного применения. Например, светлый отжиг труб из нержавеющей стали.

Высокочастотная индукционная сварка

Когда индукция осуществляется с использованием тока высокой частоты (ВЧ), возможна даже сварка. В этом приложении очень маленькие электрические эталонные глубины , которые могут быть достигнуты с помощью ВЧ-тока. В этом случае полоса металла формируется непрерывно, а затем проходит через набор точно спроектированных валков, единственной целью которых является сжатие краев сформированной полосы вместе и создание сварного шва. Непосредственно перед тем, как сформированная полоса достигает комплекта валков, она проходит через индукционную катушку. В этом случае ток течет вниз вдоль геометрического «клина», образованного краями полосы, а не только снаружи образовавшегося канала. При протекании тока по краям полосы они нагреваются до подходящей температуры сварки (ниже температуры плавления материала). Когда кромки прижимаются друг к другу, весь мусор, оксиды и другие примеси вытесняются, в результате чего получается кузнечный сварной шов в твердом состоянии.

Будущее

С наступлением эпохи высокотехнологичных материалов, альтернативных источников энергии и потребности в расширении возможностей развивающихся стран уникальные возможности индукции предлагают инженерам и проектировщикам будущего быстрый, эффективный и точный метод нагрева.

Принцип работы индукционных печей | Фомет обрл

Запрос информации

ФИЗИЧЕСКИЙ ПРИНЦИП
Принцип индукционной печи — индукционный нагрев:
Индукционный нагрев — это форма бесконтактного нагрева проводящих материалов.
Принцип индукционного нагрева в основном основан на двух хорошо известных физических явлениях:

1. Электромагнитная индукция
2. Эффект Джоуля

1) ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

Передача энергии нагреваемому объекту происходит посредством электромагнитной индукции. Любой электропроводящий материал, помещенный в переменное магнитное поле, является местом индуцированных электрических токов, называемых вихревыми токами, которые в конечном итоге приведут к джоулеву нагреву.

2) ДЖОУЛЕВЫЙ НАГРЕВ
Джоулев нагрев, также известный как омический нагрев и резистивный нагрев, представляет собой процесс, при котором при прохождении электрического тока через проводник выделяется тепло.
Произведенное тепло пропорционально квадрату силы тока, умноженной на электрическое сопротивление.

Q ∝ I ² ⋅ R

Индукционный нагрев. Нагревание на уникальных характеристиках (RFF). . Поскольку тепло передается продукту с помощью электромагнитных волн, деталь никогда не вступает в прямой контакт с пламенем, и продукт не загрязняется.
Индукционный нагрев — это быстрый, чистый и не загрязняющий окружающую среду нагрев.
Преимуществом индукционной печи является чистый, энергоэффективный и хорошо контролируемый процесс плавки по сравнению с большинством других способов плавки металлов.
Литейные заводы используют этот тип печи, и теперь все больше чугунолитейных предприятий заменяют вагранки индукционными печами для плавки чугуна, так как первые выделяют много пыли и других загрязняющих веществ.
