Принцип работы напольных электронных весов. Электронные напольные весы: устройство, принцип работы, выбор — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроены электронные напольные весы. Какие функции они выполняют. На что обратить внимание при выборе. Как правильно пользоваться напольными весами.

Содержание

Устройство и принцип работы электронных напольных весов

Основными элементами конструкции электронных напольных весов являются:

Платформа для взвешивания
Тензометрические датчики
Электронная плата с микропроцессором
Дисплей для отображения результатов
Источник питания (батарейки или аккумулятор)

Принцип работы электронных весов основан на использовании тензометрических датчиков. Как это работает.

При нагрузке на платформу весов происходит небольшая деформация тензодатчиков
Это вызывает изменение электрического сопротивления в чувствительных элементах датчиков
Микропроцессор преобразует полученный электрический сигнал в значение массы
Результат выводится на дисплей в цифровом виде

Такая система обеспечивает высокую точность измерений — погрешность современных электронных весов составляет всего 100-500 г.

Функциональные возможности напольных электронных весов

Помимо базовой функции измерения веса, многие модели электронных напольных весов обладают дополнительными возможностями:

Расчет индекса массы тела (ИМТ)
Определение процентного содержания жира в организме
Измерение мышечной и костной массы
Расчет дневной нормы калорий
Память на нескольких пользователей
Построение графиков изменения веса

Наличие таких функций позволяет использовать электронные весы не только для контроля веса, но и для более комплексной оценки состава тела и его изменений.

Преимущества электронных напольных весов

По сравнению с механическими моделями, электронные напольные весы имеют ряд существенных преимуществ:

Высокая точность измерений (погрешность 100-500 г)
Удобство считывания показаний с цифрового дисплея

Дополнительные функции анализа состава тела
Возможность хранения данных нескольких пользователей
Компактные размеры и современный дизайн
Долговечность благодаря отсутствию механических узлов

Эти преимущества сделали электронные весы самым популярным вариантом для домашнего использования.

Как правильно пользоваться электронными напольными весами

Чтобы получать точные результаты измерений, важно соблюдать несколько простых правил при использовании электронных весов:

Устанавливайте весы на ровную твердую поверхность
Вставайте на весы босиком для корректной работы анализатора жира
Распределяйте вес равномерно на обе ноги
Стойте неподвижно до завершения измерения
Взвешивайтесь в одно и то же время, лучше утром натощак
Следите за уровнем заряда батареи

При соблюдении этих рекомендаций вы сможете получать максимально точные и стабильные показания электронных весов.

На что обратить внимание при выборе электронных напольных весов

При выборе электронных весов для дома стоит учитывать следующие характеристики:

Максимальный измеряемый вес (обычно 150-180 кг)
Точность измерений (желательно 100 г)
Наличие функции анализа состава тела
Количество пользовательских профилей в памяти
Размер и подсветка дисплея
Материал платформы (стекло, металл, пластик)
Источник питания (батарейки, аккумулятор)
Дополнительные функции (Bluetooth, приложение и т.д.)

Оптимальный выбор зависит от конкретных потребностей пользователя и бюджета. Для базового контроля веса подойдут простые модели, а для детального анализа состава тела лучше выбрать многофункциональные весы-анализаторы.

Типичные неисправности электронных весов

Несмотря на надежность, иногда электронные весы могут давать сбои. Наиболее распространенные проблемы:

Нестабильные показания
Ошибки на дисплее
Быстрый разряд батареи
Не включается дисплей
Некорректная работа функции анализа жира

В большинстве случаев эти проблемы решаются заменой батареек, перезагрузкой весов или повторной калибровкой. При серьезных неисправностях может потребоваться обращение в сервисный центр.

Напольные весы: принципы работы | kkmsale.ru

Весы напольные — это оборудование для определения массы товаров, от 60 до 600 килограмм. Взвешивающее оборудование напольного типа чаще всего оснащено большой платформой для размещения крупных грузов и экраном, применяемым для демонстрации полученных данных, для удобства использования размещённом на стойке с регулируемой высотой. Некоторые модели оснащены выносным дисплеем, который можно разместить в любом удобном месте и положении. Сфера применения подобного оборудования — крупные логистические компании, складские комплексы, производственные цеха, гипермаркеты и т.д.

Принцип работы напольных весов

Существует два вида напольных весов:

Строение электронных весов:

Экран – используется для отображения полученных данных.
Корпус – защищает механизмы от воздействия негативных проявлений внешней среды.

Взвешивающая платформа – используется для размещения товаров, обычно выполнена из нержавеющей стали.
Датчики – участвуют в определении веса продукта.
Печатная плата – вкупе с микросхемой и ресурсом памяти обеспечивает корректировку работы пластин, участвует в отображении полученных данных на экран.

Принцип работы напольных весов заключается в определении изменений силы тяжести, происходящих после размещения товаров на платформе. Устройство преобразует полученные данные в электрический сигнал, после чего информация поступает на экран.

Напольные весы бывают разных моделей и, в соответствии с комплектацией, могут обладать следующими возможностями:

Определение количества поштучного товара в партии и вычисление его цены.
Возможность обнуления полученных данных.
Выявление среднего веса с минимальными погрешностями при нестабильных нагрузках.
Тарирование.
Сохранение стоимости за единицу товара по каталогу.
Высчитывание сдачи для клиента.
Суммирование показателей.

Обычно напольные весы имеют дисплей с регулируемым наклоном и функцией подсветки, что позволяет осуществлять работу в помещениях с разной степенью освещённости.

В зависимости от модели оборудования, напольные весы могут работать от сети (стационарные), либо от аккумуляторных батарей (автономные). Вторые имеют преимущество при установке в помещениях с частыми перебоями электроэнергии, а также при выполнении работы разъездного характера. Отдельные модели имеют возможность подсоединения к ПК при помощи разъёма RS232.

Типы напольных весов

Напольные весы, представленные на сегодняшний день, имеют широкую ассортиментную линейку и насчитывают десятки различных моделей.

Типы напольных весов:

Платформенные. Наиболее распространённое оборудование, используемое для взвешивания товаров. Подобные устройства предоставляют высокоточные показатели, область их использования: определение массы продуктов, а также поштучных и негабаритных товаров.
Низкопрофильные. К особенностям данного оборудования можно отнести то, что платформа обычно находится не выше 6 сантиметров, а экран имеет отдельную стойку.
Стержневые. Весы оснащены двойной платформой, шириной до 20 сантиметров. Область использования измерение массы длинномерных товаров.
Паллетные — предусмотрены специально для завешивания партий товаров, помещенных на паллеты или евро-поддоны.

Напольные весы обычно имеют высокие показатели защиты (минимум IP 67).

Использование электронных напольных весов

Следует не только знать, что такое напольные весы, но понимать, как они работают, это позволит осуществлять максимально точные замеры массы продукта.

Правила использования напольных весов:

Поставьте устройство в горизонтальном положении на гладкой ровной поверхности. Допускается фиксация оборудования при помощи крепежа непосредственно к кассовой стойке.
Напольные весы имеют максимальный и минимальный предел взвешивания, поэтому нельзя помещать на платформу товары, не соответствующие этим показателям.
Поместите напольные весы ровно в центр платформы, это позволит избежать перекосов и осуществить максимально точное измерение.

Помимо прочего, следует оберегать взвешивающее оборудование от пыли, влаги и резких перепадов температур. После того как оборудование было занесено в помещение, не следует сразу включать его в электросеть, обязательно подождите 30 минут, иначе может произойти короткое замыкание.

Для поддержания работоспособности напольных весов необходимо эксплуатировать их в соответствии с руководством по использованию и остальной, приложенной технической документацией.

На что обращать внимание при выборе напольных весов.

Немногие пользователи знают, по каким критериям следует выбирать напольные весы. Ниже мы расскажем, на какие характеристики следует смотреть при выборе взвешивающего оборудования:

Предел взвешивания. Любое взвешивающее оборудование имеет максимальный и минимальный пределы измерения массы продуктов, для каждой сферы деятельности он свой. Поэтому при выборе весов, необходимо обращать внимание на данный показатель.
Класс точности. Существует три класса точности взвешивающего оборудования, где I-й класс осуществляет максимально точные измерения (лабораторные исследования), II-й класс допускает небольшую погрешность, и III-й класс демонстрирует низкие показатели точности (торговля).
Размеры устройства.
Мобильность. Существуют как стационарные, так и автономные модели (работают без подзарядки от 2-3 дней, до нескольких месяцев).
Наличие экрана для клиента. Модели с экраном используются для обеспечения потребностей супермаркетов и гипермаркетов.
Условия эксплуатации. При выборе взвешивающего оборудования, необходимо заранее узнать, в каких условиях предполагается его использование, потому что существуют модели с разной степенью защиты. Например, с повышенными показателями IP, обладающие противоударными свойствами, а также предусматривающее работу в условиях перепадов температур и способные работать в температурном диапазоне от -10°С до +40°С.

Также стоит смотреть на наличие вспомогательных функций устройства, таких как суммирование, а также подсчёт стоимости товара и сдачи для клиента.

Рейтинг электронных напольных весов

Ниже мы привели рейтинг наиболее востребованных устройств от лучших производителей весового оборудования.

M-ER-335 — весы напольные II-класса точности, со складной стойкой. Сфера применения: складские зоны, рыночные комплексы, розничная торговля и другие хозяйственные отрасли. Модель отличается лёгкостью осуществления настроек, а также удобным интеллектуальным интерфейсом. Дисплей имеет три строки, показывающие вес, цену и стоимость. Устройство может высчитывать стоимость реализуемых товаров, вычитать вес тары, суммировать покупки, осуществлять подсчет стоимости нескольких товаров и размер сдачи. Модель имеет светодиодный дисплей и платформу, изготовленную из нержавеющей стали. Благодаря энергоемкому аккумулятору, может работать автономно до двух месяцев.
CAS PB 150 — Напольные весы II-класса точности, максимальный вес измерения 150 килограмм. Сфера применения: предприятия общественного питания и торговли. Устройство оснащено ярким жидкокристаллическим экраном, подсоединенным витым проводом, что позволяет установить его в любом удобном месте. Благодаря наличию аккумулятора, могут использоваться автономно, зарядное устройство прилагается в комплекте. Среди дополнительных функций, усреднение веса при нестабильной нагрузке, показ кода ошибки на экран, тарирование и обнуление показателей. Могут подсоединяться к ПК через порт RS232.
Штрих-М МП 150-20.50 — экономичное оборудование, предусмотренное для использования в сферах торговли, промышленности и сельского хозяйства. Платформенные весы II-класса точности, имеют ЖК-дисплей и производительный RISC-процессор с системой SMART, обеспечивающей максимально быструю подзарядку аккумуляторной батареи (работа до 50 часов). При возникновении неполадок, устройство выводит на экран код с ошибкой. Из дополнительных функций предусмотрены суммирование и сравнение веса.
«Красная Армия» — бюджетные напольные весы Российского производства, II-класс точности. Сфера применения: выездная торговля, выставки, ярмарки, промышленные зоны, логистические центры и сфера общественного питания. Платформа изготовлена из нержавеющей стали, устройство оснащено ЖК-экраном с подсветкой. Благодаря простому интуитивному интерфейсу, использовать оборудование можно без специальной подготовки. Из дополнительных функций: тарирование, возможность высчитывать процентное соотношение, настройка подсветки экрана, и др.

В заключение можно сказать, что при покупке напольных весов необходимо исходить из потребностей конкретного бизнеса, а также обращать внимание на характеристики и производительность оборудования.

Наш каталог продукции

У нас Вы найдете широкий ассортимент товаров в сегментах кассового, торгового, весового, банковского и офисного оборудования

POS периферия

POS системы

Банковское оборудование

Весовое оборудование

Запайщики пакетов

Контрольно-кассовая техника

Оборудование для штрихового кодирования

Программное обеспечение

Расходные материалы

Системы безопасности

Системы вызова персонала

Торговое оборудование

Сопутствующие услуги

Противокражное оборудование

Сетевое оборудование

Уцененные товары

Электронные напольные весы: устройство, функции, как выбрать

С появлением электронных напольных весов в обыденной жизни стало проще контролировать собственную массу тела, поддерживать хорошую форму. Бытовой прибор безотказно работает в домашних условиях.

Позволяет в течение нескольких секунд получить достоверную информацию о количестве килограммов, снимать показания о состоянии организма – наличии ожирения или дефиците массы тела, соотношении мышечной, костной и жировой ткани, следить за динамикой изменений.

Содержание:

Устройство электронных напольных весов
Функции электронных напольных весов
Особенности
Как пользоваться
Меры предосторожности
Неисправности
Как выбрать электронные напольные весы

Устройство электронных напольных весов

Главное назначение электронных напольных весов – взвешивание человека в простейших бытовых условиях с нагрузкой до 160 – 220 кг.

Электронные весы отличаются от механических по способу вывода результата взвешивания: не на измерительной шкале, а на электронном дисплее, имеющем цену деления. Дискретность показаний в зависимости от моделей: от 100 г – более дорогих, до 500 г в более дешевых.

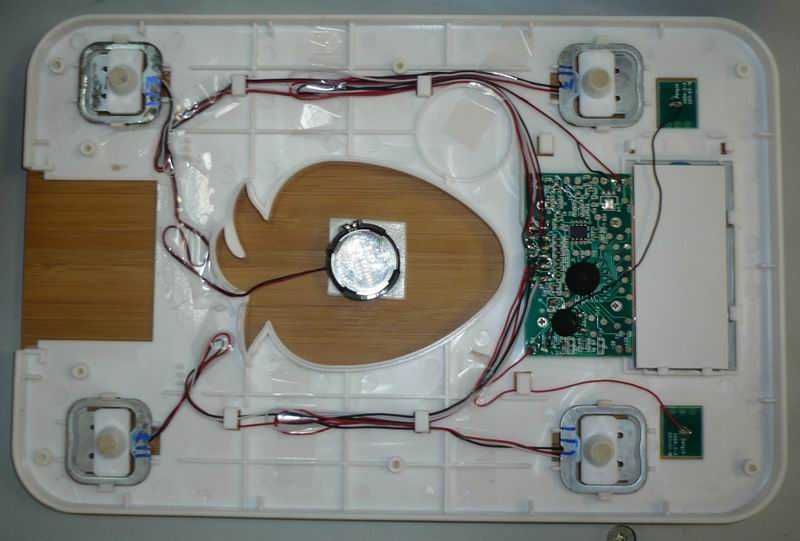

Конструкция электронных напольных весов состоит из тензодатчиков, дисплея, электронной печатной платы, кнопкок (не во всех моделях). Механическое воздействие сведено к минимуму, что повышает надежность.

Электронные модели отличаются от механических принципом работы. Чтобы понять различие, достаточно включить, поднять их на одной ладони, не прикасаясь к ножкам, второй ладонью надавить на платформу. Показания на дисплее останутся нулевыми.

Платформа весов остается неподвижной, основную работу выполняют ножки, под которыми спрятаны особо прочные рамы. Когда встают на платформу, эта рама деформируется, однако изменения незначительны и незаметны глазу. Каждая рама оснащена небольшой пластиной – основным сенсорным узлом размером до 2 см поперек. Сенсорная пластина надежно впечатана в раму, залита клеем.

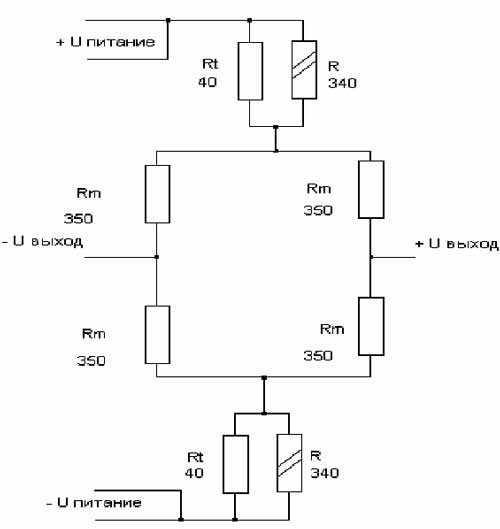

К пластине подсоединены три провода, обеспечивающих замер сопротивлений в разных точках моста. Когда под тяжестью рамы весы прогибаются по углам, происходит распределение избыточной массы. Конечное показание, выводимое на дисплее, включает суммирование всех данных.

Для работы изделия используют батарейки по 1,5 В или 9 В. Источником питания может быть солнечная батарея, электрическая розетка, энергия, накопленная при механическом воздействии на платформу. Приборы для взвешивания имеют автоматическое включение/ выключение, а определение нулевого значения происходит либо при включении, либо с помощью специальной кнопки, встроенной в корпус.

Наличие электронной начинки, расширяет сферы использования.

Функции электронных напольных весов

Помимо главного предназначения – измерения массы тела человека, предусмотрены дополнительные опции:

Запоминать динамику значений за обозначенный пользователем срок.
Рассчитывать оптимальную массу с применением индекса массы тела, учитывающего рост, пол, возраст и конституцию человека. За основу расчета берется формула: ИМТ = вес, кг / рост, м * рост, м.
Определять соотношение жира и мышц, присутствующих в теле человека. Данная функция работает по принципу различия в электрическом сопротивлении мышечной, жировой и костной ткани при пропускании слабого разряда через электроды, установленные на платформе. Следует учитывать, что анализ соотношения тканей имеет довольно высокую погрешность.
Хранить данные о динамике показателей сразу нескольким пользователям.
Показывать при взвешивании рекомендации по диете и физическим упражнениям.
При регулярном измерении массы тела, автоматически определяется конкретный пользователь.
Значительное превышение нормы по массе тела сопровождается подачей звукового сигнала.
Отдельные модели оборудованы монитором. Дублирование показаний измерения на мониторе позволяет людям с больной спиной не наклоняться для считывания информации на дисплее, расположенном на платформе.
Автоматическое включение/выключение.

Особенности

Главное достоинство электронных напольных весов, отличающее их от механических приборов – минимальность погрешности при измерении массы тела. В зависимости от марки производителя, стоимости, допустимая погрешность варьирует от 0,1 до 0,5 кг.

Электронные напольные весы отличаются друг от друга по следующим параметрам:

Различия в технических данных. Напольные устройства отличаются по техническим характеристикам и расширенному функционалу, позволяя производить точные взвешивания.
Различия в габаритах, дизайне и материале изготовления. Наиболее распространенный размер изделия – 0,4 м х 0,4 м. В зависимости от предпочтений потребителя выбирают модели в самых разных цветах, дизайне, материалах (натуральное дерево, высокопрочное стекло, мрамор, пластик, легированная сталь).

Платформа корпуса может иметь ребристую или шероховатую поверхность, что предупреждает соскальзывание в условиях влажной среды. Поверхность платформы может быть выполнена с повторением анатомической формы ступней, определяя пользователям, куда следует становиться для гарантии правильного показания.

Место эксплуатации. В зависимости от степени защиты корпуса и материала изготовления устанавливают в помещениях с различным уровнем влажности. Для ванных комнат или саун выбирают модели с герметичным стальным или пластиковым корпусом.

Во избежание повреждения материала от агрессивной среды, изделие, выполненное из натурального дерева, устанавливать во влажных местах не следует.

Как пользоваться

Процедура правильного взвешивания

Чтобы получить верные данные, соблюдают правила эксплуатации устройства.

Для измерения массы тела на платформу встают в вертикальном положении, без наклона. Взвешивание производят без обуви, носков или колготок.
Занять устойчивое положение на обе ступни, не двигаясь или переминаясь с ноги на ногу, чтобы избежать искажений в показаниях.
После показа на табло результата, осторожно сойти с платформы.
Выключение произойдет в автоматическом режиме.

Места для установки

Твердая и ровная поверхность. Установка на ковровом покрытии, на полу с наклоном или искривлением вызывает появление погрешности до 10%.
Место, защищенное от воздействия излучения электромагнитных волн. Весы располагают вдали от радиоаппаратуры и электрических приборов.
Места с повышенной влажностью подходят только для весов с водонепроницаемым корпусом из материалов, стойких к вредному воздействию влаги.

Меры предосторожности

Во избежание выхода из строя, контролируют, чтобы взвешивание проводилось в пределах допустимой нагрузки. В инструкции к конкретной модели обязательно содержится информация о максимальной массе.
Избегать воздействия электромагнитного излучения, которое вызывает сбои в работе. Для установки не подходят места с близко расположенной электро- и радио- аппаратурой.
В целях безопасности на платформу изделия встают сухими ногами, без носок или колготок.

По мере необходимости меняют батарейки. Уход за изделием представляет собой протирание поверхности. Чистка выполняется влажной тканью без использования моющих средств. Агрессивная среда средства для мытья способна повредить рисунок, краску на поверхности корпуса.

Неисправности

Ввиду простого принципа работы и несложной конструкции поломка весов маловероятна. Производители дают гарантию качества.

К частым проблемам, возникающим при эксплуатации электронных напольных весов, относятся:

Неточность измерений. В данном случае, убеждаются, что устройство установлено на твердой прямой поверхности без наклона, а измеряемая масса тела – в пределах допустимого значения. При необходимости производят регулировку платформы.

Искажение в показаниях возникает и по причине неправильного положения тела при взвешивании. На платформе опираются на обе ступни, не двигаясь и не отклоняясь.

Выход из строя батареек. По мере эксплуатации потребуется замена элементов питания.
Сбои возникают при эксплуатации в неподходящих условиях: сильное электромагнитное излучение, стоящая неподалеку радио- аппаратура, повышенная влажность помещений (в случае негерметичного корпуса прибора). Сбой в работе устраняется путем перезапуска: прибор выключить и включить снова.

Как выбрать электронные напольные весы

При выборе той или иной модели, учитывают, для каких целей и в каких условиях устройство по измерению массы тела будет использовано.

Долговечность конструкции. Если в приоритете у покупателей надежность в эксплуатации, выбирают приборы с металлическим корпусом. Наименее долговечный материал для изготовления устройств – пластмасса, она деформируется в короткие сроки.
Точность. Несмотря на сравнительную точность электронных приборов для взвешивания, перед покупкой проверяют исправность работы.

Точность проверяется путем сравнения показаний при взвешивании на выбранной модели и приборе для измерения массы тела другого производителя. Если известна собственная масса тела, делается контрольное измерение. В случае выявления расхождений в показателях, модель меняют на исправный прибор.

Удобная эксплуатация. Больные и пожилые люди, которым сложно нагибаться, увидят результаты измерения без необходимости наклона, на весах с дополнительным монитором. Для людей со слабым зрением разработаны модели с увеличенным дисплеем, на котором легко читаются цифры.
Применимость. Выбирая прибор по дизайну и дополнительному функционала, не забывают и о соответствии системы измерений, используемой в данном изделии, с принятой системой измерений (фунты или килограммы и т.д.)
Качество. Чтобы воспользоваться расширенным диапазоном возможностей при эксплуатации, обращают внимание на пыле- и влаго- непроницаемость корпуса прибора. Герметичные изделия не подвержены вредному воздействию внешней среды и подходят для установки в местах с повышенной влажностью или пылью.

Такие приборы имеют аббревиатуру IPX7. Напольные весы с аббревиатурой IPX8 используют в помещении с высокой запыленностью (залы для занятий спортом). Указание о степени герметичности корпуса приводится в техпаспорте изделия.

Учитывается и допустимый уровень груза. Этот показатель важен для взвешивания тучных людей или тяжелых предметов. Дешевые устройства рассчитаны на 120кг, стандартная нагрузка – до 160 кг. В отдельных моделях диапазон груза повышается до 220 кг.
Если ведется контроль массы тела, выбирают модели с достаточным объемом памяти, для хранения данных по динамике измерений. Аналогичное требование по объему памяти предъявляется при необходимости проведения постоянных взвешиваний нескольких лиц.
Гарантийный талон производителя. Гарантия позволит избежать возможных неприятных моментов в случае поломки прибора в пределах установленных законом сроков.

Вопрос покупки электронных напольных весов чаще возникает у тех, кому важно контролировать собственную массу тела: при соблюдении диет, занятиях спортом, избыточном весе. Точность производимых измерений позволяет легко отслеживать картину набора/ снижения веса.

Благодаря дополнительным опциям, электронные напольные устройства позволят измерять массу тела и корректировать режим, диеты и физические нагрузки сразу нескольким пользователям.

Реклама от спонсоров: // // //

Как работают весы?

Как работают весы?
Старые балансировочные весы использовали ряд гирь, чтобы попытаться выровнять две стороны весов. Например, вы будете добавлять предметы, вес которых вам известен, пока не достигнете баланса и не сможете вычислить вес вашего предмета. Старые медицинские весы, или «балансировочные весы», также требовали небольшой ручной работы путем перемещения противовеса до тех пор, пока балансир не станет полностью горизонтальным. Однако теперь мы можем измерять вес автоматически.
Как работают современные весы?
Большинство весов теперь работают с использованием устройств, известных как тензодатчики, для измерения веса объекта, независимо от того, используете ли вы его в медицинских, промышленных или розничных целях.
Тензодатчик представляет собой измеритель силы, состоящий из преобразователя, который используется для создания электрического сигнала, величина которого прямо пропорциональна измеряемой силе.
По сути, когда на весы помещается какой-либо груз, тензодатчик слегка изгибается, что приводит к изменению электрического сигнала, проходящего через тензодатчик. Это изменение сигнала связано с величиной электрического сопротивления, которое изгиб оказывает на тензорезистор внутри тензодатчика.
Затем сигнал считывается электронным устройством, часто цифровым индикатором веса, и преобразуется в цифровое значение веса. Затем значение отображается для чтения.
Независимо от сложности весов и весового индикатора, все весы работают одинаково независимо от того, используете ли вы весы дома, чтобы следить за своим весом, используете весы для розничной торговли для взвешивания свежих продуктов или используете точные медицинские весы.

Точность весов?
Современные весы достигли высокого уровня точности, однако со временем потребуется повторная калибровка как аналоговых, так и цифровых моделей.
Как и большинство предметов повседневного использования, весы со временем изнашиваются из-за хрупких механизмов, которые приводят в действие оборудование.
Аналоговые весы можно легко протестировать и отрегулировать в домашних условиях, однако цифровые весы потребуют профессионального внимания, особенно промышленные модели. Marsden предоставляет профессиональные услуги по ремонту и повторной поверке весов, чтобы поддерживать ваши весы в рабочем состоянии.

Как проверить точность весов
Проверка точности ваших весов — простой процесс.
Во-первых, возьмите предмет, вес которого указан на упаковке — самый простой вариант — полный мешок сахара.
Положите товар на весы.
Сравните вес, отображаемый на весах, с весом, указанным на упаковке продукта.
Если отображаемая цифра не соответствует весу продукта, вы поймете, что ваши весы нуждаются в дополнительной регулировке.
Четыре типа тензодатчиков
Некоторые различия между типами весов и принципом их работы связаны с различными типами тензодатчиков. К ним относятся пневматические, гидравлические, тензометрические (как указано в приведенном выше примере) и емкостные.
Пневматические тензодатчики
Пневматические тензодатчики работают с давлением воздуха и состоят из эластичной диафрагмы, прикрепленной к поверхности платформы, на которую вы помещаете взвешиваемый объект. Есть также воздушный регулятор, который ограничивает поток давления воздуха и манометр. Весы работают за счет использования сжатого воздуха для балансировки веса объекта, поэтому количество необходимого воздуха используется для определения веса объекта. Затем манометр преобразует показания в электрический сигнал.
Гидравлические датчики веса
Гидравлический тензодатчик работает с использованием такой жидкости, как вода или масло. Весы с гидравлическими тензодатчиками работают как пневматические тензодатчики, за исключением того, что они используют поршень и жидкость под давлением, а не воздух. Когда объект помещается на платформу, поршень оказывает повышенное давление на содержащуюся в нем жидкость, пропорциональное приложенному весу. После калибровки давления вы можете точно измерить вес и использовать показания давления в качестве аналогового манометра или преобразовать их в электрический сигнал.
Штамм Датчик
Тензодатчик является наиболее популярным тензодатчиком, используемым в рабочих весах. Электрическое сопротивление при нагрузке пропорционально нагрузке на ячейку при взвешивании объекта, что упрощает калибровку для точного измерения. Эта точность также обусловлена тем, что четыре тензодатчика внутри тензодатчика имеют конфигурацию «мост Уитстона». Это электрическая цепь, которая измеряет неизвестное электрическое сопротивление и обеспечивает очень точные измерения при изгибе под весом объекта.
Емкостные тензодатчики
Емкостные тензодатчики работают на способности системы накапливать заряд. Этот тензодатчик состоит из двух параллельных плоских пластин, на которые подается ток. Когда заряд стабилен, он сохраняется между пластинами. Накопленная сумма или емкость зависит от размера зазора между пластинами. Таким образом, когда предмет помещается на пластину, зазор будет уменьшаться и создавать изменение емкости, которое затем можно будет пересчитать в вес.
Промышленные весы Marsden
С 1926 года мы лидируем в обеспечении промышленных предприятий Великобритании и других стран мира точными промышленными весами.
Промышленные весы
Marsden можно использовать для взвешивания широкого спектра продуктов и материалов, от свежих пищевых ингредиентов до деталей машин, поддонов и каркасов безопасности. Предлагаемые нами промышленные весы могут использоваться в различных рабочих условиях и включают в себя прецизионные весы весом до 1 мг, крановые весы до 20 тонн и профессиональные осевые весы. Все наши весы работают с высочайшим уровнем точности, повышая производительность и контроль качества на рабочем месте.
Если вам нужны весы из нержавеющей стали для взвешивания продуктов, прецизионные настольные весы, счетные весы или весы для тележки с поддоном для быстрой отправки, у нас есть различные размеры и цены, чтобы удовлетворить ваши промышленные потребности.
Мы также предлагаем ряд современных чеквейеров, способных автоматически документировать вес и записывать данные в электронную таблицу, например, весы RS-232 1,6 м для USB-кабеля.
Взгляните на наш широкий ассортимент промышленных весов сегодня, чтобы узнать больше об уникальных функциях и спецификациях нашей продукции.
Если у вас есть какие-либо вопросы относительно наших промышленных весов или если вы хотите узнать стоимость индивидуальных весов, звоните в отдел весов Marsden по телефону +44 (0)1709 364296.
Дополнительная литература
Вам может быть интересно, насколько точными должны быть ваши весы. Прочтите нашу запись в блоге: насколько точными должны быть мои весы, чтобы узнать.
Вы когда-нибудь обслуживали весы? Узнайте, почему обслуживание весов так важно.
3 типа весов и принципы их работы
В то время как тензодатчик является наиболее распространенной технологией взвешивания из-за его высокой точности и низкой стоимости, силовой двигатель стал альтернативой для высокоточного взвешивания. Тем не менее, эта вторая технология имеет некоторые врожденные недостатки и высокую стоимость, которые делают ее далеко не идеальным решением.
Менеджерам по закупкам и инженерам-технологам часто приходилось искать компромисс между стоимостью и точностью, но именно здесь в игру вступает наша новая технология взвешивания.
Давайте рассмотрим каждую технологию, чтобы вы могли решить, какая из них лучше всего соответствует вашим потребностям взвешивания.
1. Тензодатчики нагрузки
Эта конструкция стала отраслевым стандартом за последние полвека. Когда форму резистора (в данном случае тензорезистора) можно изменить, значение сопротивления также изменится.
Тензорезисторы обычно изготавливаются из плоского фольгированного материала, имеющего форму длинного змеевика и тщательно прикрепляемого к пружинному элементу, называемому тензодатчиком.
Весоизмерительный датчик изгибается при воздействии веса на платформу, что изменяет форму датчика и, следовательно, увеличивает его значение сопротивления.
Четыре тензорезистора, расположенные в стратегически важных местах, обычно крепятся к пружинному элементу и соединяются вместе, образуя мост Уитстона.
Этот мост представляет собой электрическую цепь, которая измеряет неизвестное электрическое сопротивление прибора и преобразует его в выходное напряжение.
Напряжение, создаваемое мостом, проходит через АЦП (аналогово-цифровой преобразователь), и цифровой сигнал отправляется на дисплей весов, где вы считываете вес взвешиваемого объекта.
Почему эти весы не могут обеспечить высокую точность показаний
На точность весов тензодатчиков влияет несколько факторов, особенно тот факт, что разрешение весов зависит от их емкости. Таким образом, весы с большей емкостью, использующие эту конструкцию, не так точны, как весы с меньшей емкостью.
Тензодатчик не является идеальной пружиной.
Идеального тензодатчика не существует, потому что он должен быть идеальной пружиной, изгибающейся в идеальной пропорции с приложенным к нему весом. Когда груз убирали, он возвращался в точное исходное положение.
Но пружина с неограниченным потенциалом изгиба в конечном итоге подвергнется пластической деформации и потеряет характеристики, которые делают ее хорошей пружиной. Что-то вроде Слинки, с которым вы обращались слишком грубо в детстве, который так и не вернулся в свою идеальную спираль или не работал так, как должен был.
Тензорезисторы не являются идеальными резисторами.
В идеальном мире изменение длины было бы единственной причиной сопротивления датчика изменению. Но резисторы существуют в реальном мире, где в игру вступают многие другие факторы.
Колебания температуры являются основной причиной ошибок, но микроскопические аномалии в материале датчика и простой возраст также могут привести к ошибкам.
Клеи ограничивают пружинные характеристики тензодатчика.
Качественные производители прикрепляют тензорезисторы к тензодатчику с помощью очень тонкого гладкого слоя клея. Тем не менее, даже самое тщательное нанесение никогда не бывает идеальным просто потому, что клей не обладает пружинящими характеристиками и ограничивает характеристики тензодатчика. Это означает, что точный изгиб тензодатчика никогда не может быть передан на измеритель.
Точность передачи АЦП ограничена
Преобразование аналогового сигнала в цифровой также может внести ошибки в окончательное измерение.
На самом деле, самое мощное преимущество этой технологии на самом деле заключается не в каком-либо изначальном конструктивном преимуществе. Скорее, дело в том, что они механически просты в том, что касается масштабов. Благодаря этому их легко строить и обслуживать. Во многих ситуациях они также относительно надежны.
Инженеры, работающие в самых разных областях, пришли к выводу, что самая простая система часто является лучшей, поскольку в ней меньше движущихся частей. Есть ряд устройств, которые вышли на рынок и убрали прицел с чертежной доски только по этой причине.
К счастью, хотя у них есть серьезные недостатки, их место заняли другие технологии. Новые типы весов могут не страдать от некоторых из этих проблем, поэтому мы в Arlyn уже некоторое время работаем над продвижением альтернативного промышленного оборудования.
2. Весы форсированного двигателя
Эта конструкция была представлена, когда стало ясно, что предприятиям нужны более точные измерения, чем предлагаемые весы тензодатчиков.
Вместо тензодатчика используется электромагнит, поддерживающий вес платформы и всего, что на ней находится. Вес измеряется путем определения количества электрического тока, необходимого для поддержания баланса платформы. Несмотря на то, что в конструкции могут быть небольшие вариации в зависимости от производителя, весы с силовым двигателем обычно используют простой рычаг и точку опоры. К одному концу рычага прикреплена платформа для взвешивания, на которую вы поместите образец. На другом конце находится силовая катушка, подвешенная в магнитном поле.
Вес измеряется путем определения количества электрического тока, необходимого для удержания платформы в равновесии. Детектор смещения и усилитель мощности производят ток, который удерживает рычаг в равновесии в нулевом положении, когда к платформе приложен вес. Необходимая сила тока прямо пропорциональна весу на сковороде. Микропроцессор обычно используется для контроля тока, вырабатываемого в ответ на приложенный вес, и отправки информации на индикатор весов.
Хотя это более точный способ определения веса, он также дорог и подвержен ошибкам. Как и шкалы тензодатчиков, колебания температуры могут внести погрешность в процесс.
Характеристики точности этих весов со временем меняются, поэтому производители применяют к датчику внутреннюю калибровочную массу, чтобы уменьшить эти ошибки.
Тем не менее, это значительно увеличивает стоимость весов и требует регулярной, даже ежедневной повторной калибровки для поддержания точности. Представьте, если бы вам приходилось периодически вынимать весы из списка используемого лабораторного оборудования, которое у вас есть, только потому, что оно нуждалось в ремонте. Это еще одна причина появления нескольких новых типов весов.
Еще одна серьезная проблема заключается в том, что весы с силовым двигателем непрактичны при больших мощностях. Для поддержки платформы потребуется больше электрического тока или потребуются все более дорогие и сложные системы. Вот почему подавляющее большинство этих весов имеют максимальную грузоподъемность 25 фунтов, что не очень полезно при крупносерийном производстве и других промышленных задачах.
3. Ультраточные весы: технология SAW
Передача объемной волны между передатчиком и приемником, находящимися на известном расстоянии друг от друга, займет предсказуемое время. Когда расстояние между ними изменится, изменится и время, необходимое для передачи волны.
Таким образом, вместо измерения сопротивления или противодействующей силы наша новая технология взвешивания, называемая поверхностными акустическими волнами или SAW, использует измерения времени для определения веса.
Это довольно революционная идея, потому что она позволяет нам измерять вес с помощью весоизмерительного датчика с пружинным элементом, который дешевле в производстве, без недостатков конструкции тензодатчика.
Есть ряд причин, по которым эти типы весов стали настолько популярными за такой короткий период времени. Большая часть технологий, используемых для их производства, была разработана в компании Arlyn, поэтому мы твердо верим в них. Если бы мы не могли доверить им наши собственные промышленные и механические измерения, мы бы никогда не позволили их поставлять нашим потребителям.
Мы чувствуем себя очень похожими на наших клиентов в том, что мы являемся компанией, которая полагается на наше оборудование для ежедневного обеспечения точных измерений. В результате мы передавали потребителю только то, что хотели бы использовать сами.
Уменьшение погрешности и точность
Весоизмерительные датчики SAW не зависят от напряжения или деформации пружинного элемента, что означает, что эти силы могут быть уменьшены по крайней мере на 90 процентов. Таким образом, нормальные погрешности тензодатчиков сведены к неизмеримому уровню.
Эти измерения времени автоматически производятся в цифровом формате, что делает их более точными. Поскольку резисторы не используются, также устраняются врожденные проблемы с конструкцией тензорезистора, такие как АЦП и технология соединения.
Это также делает вещи более экологичными. Вам не нужно периодически заменять или перекалибровывать что-либо, как вы могли бы делать с весами других типов, поэтому вам не придется беспокоиться о том, что оборудование внезапно выйдет из строя.
Лучше всего то, что существует бесчисленное множество вариантов использования такого оборудования.
Чрезвычайно универсальный
Технология SAW в настоящее время доступна для настольных и счетных весов грузоподъемностью от 5 до 1000 фунтов. В настоящее время мы работаем над применением этой технологии к весам большей грузоподъемности 2500 фунтов и выше.
Наши сверхточные весы на ПАВ идеально подходят для:
Точная химическая формула
Подсчет мелких деталей
Производство чернил и красителей
Научные и исследовательские лаборатории
Любая среда, где требуется высокоточное взвешивание
Повышенная точность, более низкие затраты
Наши сверхточные весы в конечном счете способны обеспечить гораздо более высокую точность, чем тензометрические весы. по аналогичной стоимости. Фактически, вы сможете сэкономить деньги в долгосрочной перспективе, потому что эти весы требуют гораздо меньших затрат на техническое обслуживание в течение всего срока их службы.
