Принцип работы пылесоса: Как работает пылесос: виды и частые поломки

устройство и принцип работы пылесосов различных конструкций

Понимание того, как работает пылесос, его устройства и основных отличий между разными конструкциями подобной техники облегчает выбор потенциальному покупателю. Ведь от принципа работы и конструктивных особенностей аппарата зависят его качественные характеристики, потребительские свойства и правила обслуживания.

Все эти моменты изучены нами и подробно изложены в статье. Представленная информация поможет разобраться в специфике функционирования различных типов пылесосов, а также выбрать наиболее подходящий вариант среди многообразия конструкций.

Содержание статьи:

  • Устройство и конструктивные особенности
  • Как работают разные виды приборов?
    • Пылесос с мешком или контейнером
    • Компактные вертикальные агрегаты
    • Конструкция с водяной фильтрацией
    • Сложные встроенные модификации
  • Особенности моделей моющих аппаратов
  • Высокотехнологичные роботы-пылесосы
    • Системы навигации гаджета
    • Процесс уборки помещения
    • Возвращение на базу
  • Конструктивные мелочи и качество уборки
  • Выводы и полезное видео по теме

Устройство и конструктивные особенности

Устройство агрегата за последние сто лет особо не изменилось, как и его производительность. Пройдя путь от электровеника, машины с ручным приводом, пневматического «обновителя» ковров на бензине, пылесос технически остановился на модели Джеймса Спэнглера.

Уборщик из Огайо произвел революцию — создал вертикальный и переносной аппарат из метлы, наволочки и электромотора. Изобретение Спэнглера продавалось под маркой Hoover. Современный прибор наследует все ту же конструкцию из электрической части, щетки и пылесборника.

В пылесосах Hoover впервые начали использовать алюминий при производстве корпуса. Случилось это приблизительно в 1923 году

Основные узлы обычного пылесоса:

  1. Центробежный компрессор — создает разрежение и прокачивает воздух.
  2. Коллекторный электродвигатель — приводит в движение компрессор.
  3. Очиститель воздуха — отделяет пыль от воздуха, собирает ее в специальные емкости.
  4. Набор насадок и щеток разного назначения.

Сам корпус прибора изготавливается из прочного пластика. Внутрь него встраивается двигатель, компрессор, пылесборник, фильтры, блок управления.

Стандартная бытовая конструкция пылесоса комплектуется гибким воздуховодным шлангом, удлинительной трубкой. Исключение составляют малогабаритные ручные модели и аппараты, где компрессор встроен в трубку с насадкой или щеткой.

В устройстве любого пылесоса предусмотрена и трехуровневая система фильтрации, через которую пропускается всасываемый воздух. Она состоит из основной, моторной части и фильтра тонкой очистки (иногда фильтром служит емкость с водой)

С целью расширения сферы применения производители комплектуют аппараты разными насадками.

Универсальная присутствует в этом наборе всегда. Она предназначена для чистки плоских горизонтальных поверхностей, ковровых покрытий. В конструкции предусмотрены переключатели, ролики для маневренности, щетки с разными щетинками.

Щелевой насадкой удобно очищать труднодоступные места (углы, зазоры, промежутки между стеной и мебелью). Есть и разборные конструкции 2-в-1 — универсальная плюс съемная поверхность с ворсом

Отдельную разновидность представляют турбощетки, строение которых позволяет собирать шерсть и волосы с ковровых покрытий. Относительно недавно появились электрощетки, цилиндрические валики, насадки для паркета, металлического мусора, чистки сифонов и другие.

Как работают разные виды приборов?

Все пылесосы выполняют одну функцию — уборка. Почему аппараты, придуманные и изготовленные с единой целью, так отличаются друг от друга по форме, размерам, принципу работы?

При первом знакомстве с устройством не кажется важным место расположения пылесборника, количество колес, материал, из которого изготовлены шланги. Понимание значимости каждой детали приходит в процессе эксплуатации.

Разберем конструкционные особенности и принцип работы приборов в зависимости от типов пылесборника и функциональных возможностей аппаратов.

Пылесос с мешком или контейнером

Схематично принцип работы этого устройства можно представить так. Через насадку и шланг наполненный пылью воздух попадает внутрь прибора, а именно в пылесборник — мешок или .

В пылесосе с контейнером мусор сначала попадает не в мешок, а в специальную емкость-центрифугу, где задерживаются крупные фракции

Дальше одна часть грязи остается в емкости, другая сквозь поры и вихревые потоки накопителя перемещается в сторону мотора. Чтобы его защитить, придуман фильтр грубой очистки.

Но и он не идеален — грязь путешествует на выход и подходит к фильтру тонкой очистки (НЕРА).

Компактные вертикальные агрегаты

Особенность этой конструкции в отсутствии шланга. Он иногда идет в комплекте и может использоваться для выполнения отдельных манипуляций. Роль основного поглотителя пыли достается щетке — турбо или «выбивалке».

Современные вертикальные аппараты умеют сопрягаться со смартфонами, благодаря чему владелец может программно настраивать мощность всасывания, видеть, сколько километров прошел домашний помощник и другую информацию

Двигатель и пылесборник в приборе расположены в трубе — корпусе агрегата. Мотор не столько создает силу всасывания, сколько вращает вал щетки. Мусор при этом словно «подметается» в пылесборник.

В есть и всасывающий модуль. Но он задействуется в работе, когда прибор используется как горизонтальный.

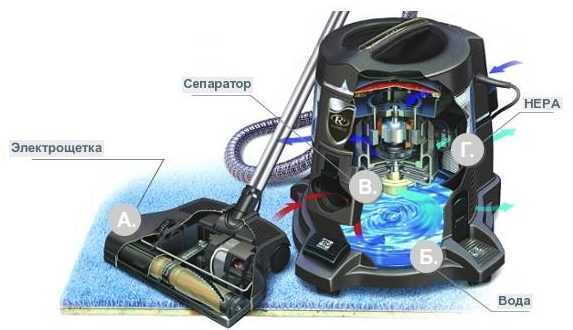

Конструкция с водяной фильтрацией

В предусмотрен иной способ очистки входящего воздуха, отсюда и особенности строения. Устройство внешне схоже с обычным контейнерным типом пылесоса — включает насадку и шланг, из которых мусор попадает в пылесборник-аквафильтр.

А вот последний выполнен в форме колбы с водой. Задумка инженеров в том, чтобы мусор и грязь утонули под воздействием вихревых потоков.

Что создает эти потоки? Турбина или сепаратор, вращающаяся внутри колбы. Эта видимая часть двигателя закручивает пыль и создает высокое давление. Последнее «захватывает» частицы вне зависимости от размера, погружает в воду и не дает шансов им оттуда выбраться.

В таких аппаратах важна форма турбины и скорость ее вращения. В недостаточно продуманные с технической стороны конструкции производителям все же приходится добавлять фильтры. Утверждение относится к бюджетным моделям сепараторов.

В приборе с аквафильтром Krausen пыль по патрубку (1) перемещается в аквафильтр (2), далее сепаратор (3) создает водно-вихревые потоки (4) и выходит на идеальный коэффициент очистки воздуха (5)

Совсем бесфильтровыми эти пылесосы тоже не назовешь, потому что защитный фильтр для двигателя в них присутствует. Избавиться от него получилось только у немецких инженеров, которые «зашили» мотор в капсулу из нержавейки. Мотор в этом случае надежно закрыт от пыли и влажной грязи.

Сложные встроенные модификации

Эти устройства не переносные и основной своей частью вмонтированы внутрь стен. Насадки и шланги у них подключаются не к корпусу пылесоса, а вставляются в пневмо-розетки, размещенные по всей зоне предполагаемого действия прибора.

Встраиваемые пылесосы мало распространены в быту по причине необходимости использования длинных шлангов, что затрудняет возможность комплексной уборки помещений

В стенах устраивается сложная цепочка воздуховодов, через которые собранный мусор направляется в общий пылесборник. Последний размещается в подсобных помещениях или в подвальном, если такое имеется.

Сам агрегат включает и двигатель, и фильтры. Силовая установка тоже часто размещается в подсобных помещениях.

Особенности моделей моющих аппаратов

Главное конструктивное отличие моющих аппаратов от моделей с мешком и контейнером — наличие резервуара для чистой и грязной воды. В таком контейнере тонут мелкие и крупные фракции грязи.

Главное преимущество такого резервуара заключается в том, что владельцу не приходится дышать пылью во время опустошения емкости.

В конструкции моющего пылесоса есть дополнительный резервуар для воды и моющего средства, насос, каналы подачи жидкости, интегрированные в шланги и трубки

Но в конструкции предусматривается и защита мотора от влаги, что значительно повышает стоимость пылесоса. А на НЕРА-фильтре скапливается влажная грязь, которая создает питательную среду для многих бактерий.

Есть моющие пылесосы с парогенератором. Такое устройство позволяет очищать поверхности паром без применения химических средств.

Высокотехнологичные роботы-пылесосы

Роботы-пылесосы появились всего около 10 лет назад. Их конструкции постоянно обновляются и совершенствуются. Аппараты создаются по блочной схеме. Это гарантирует простоту обслуживания и легкость замены деталей во время ремонта.

Общие элементы , которые есть во всех моделях:

  • боковая щетка;
  • блок-модуль;
  • зарядная база;
  • датчики обнаружения препятствий, загрязнений, перепада высоты.

Функционирование подобного прибора основывается на чистящем блоке, навигации, приводящих механизмах и аккумуляторном устройстве.

Системы навигации гаджета

Ультрасовременная навигационная система состоит из лазера, камеры, внутренних и внешних датчиков. Камера считывает карту помещения. Дальномерные лазеры передают ей информацию о наличии предметов в комнате, расстояниях между ними.

Передвигается прибор по прямым линиям как во время уборки, так и в процессе возвращения на базу.

Роботы-пылесосы еще не умеют спускаться по лестницам и преодолевать высокие пороги. Разработчики пытаются устранить этот дефект гаджетов, изобретая новые модели

Пока еще остались в продаже и модели, принцип действия которых основывается только на датчиках. Они расположены на внешнем корпусе прибора и внутри него.

С их помощью робот ориентируется в пространстве и корректирует свою работу, а также замечает наиболее загрязненные участки и тщательнее относится к их очистке.

В навигации робота может быть использована и магнитная лента. Она создает виртуальный барьер, дальше которого аппарат не двигается. Если уборщик оборудован камерой, она считывает показания с потолка и стен.

Процесс уборки помещения

Здесь модели отличаются по типам уборки — для сухой чистки и . У первых боковая щетка подбирает всю грязь и направляет ее к центральной щетке. Центральная имеет ворсистую поверхность и способна собирать волосы, шерсть.

Конструкция передней щетки робота устанавливается с наклоном внутрь прибора, а боковая имеет гибкие проводки, что обеспечивает тщательность сбора мусора

Дальше эти две детали отправляют мусор в пылесборник, где он прессуется воздушными потоками. А воздух проходит через фильтры наружу.

В зависимости от производителя конструкции роботов отличаются следующими нюансами:

  1. Основные щетки. В большинстве моделей их две — ворсяная и резиновая. Работают они в паре. Некоторые аппараты оборудованы только резиновой.
  2. Боковые щетки. Есть приборы, в которые вмонтирована дополнительная боковая щетка.
  3. Фильтры. Роботы комплектуются как стандартными «салфетками», так и многослойными НЕРА.
  4. Контейнер + мощность двигателя. Емкость для сбора мусора может иметь объем от 0,4 до 1 литра. Мощность подобных приборов — 40-65 Ватт. Если первые цифры важны при эксплуатации, то вторые несущественны из-за маленького диапазона.

Главная потребительская деталь роботов-пылесосов — основная щетка. Именно от нее зависит качество уборки, а не от двигателя, как у обычных агрегатов.

Пылесос для влажной уборки имеет в своей конструкции систему из резервуара с водой и разбрызгивателя. Он умеет собирать мусор, разбрызгивать жидкость, натирать пол и собирать грязную воду обратно в резервуар.

Есть модели роботов, предназначенные для смешанной уборки. Принцип их работы заключается в очистке гладких поверхностей тряпкой, а ковровых — основными щетками.

Возвращение на базу

Заключительный этап работы робота — возвращение его на материнскую базу. Прибор питается от аккумуляторов. Если они разряжаются, устройство выключается.

Есть роботы с программой, которая оставляет устройство на месте уборки, а возвращение на базу осуществляется пользователем принудительно

Аппарат самостоятельно реагирует на низкий процент заряда. С помощью специального датчика он обнаруживает инфракрасный луч от базы и начинает к ней двигаться. Как только находит — стыкуется с ней и заряжается.

Конструктивные мелочи и качество уборки

Некоторые конструктивные особенности прибора влияют на качество уборки и удобство использования. Например, шланг. Он должен быть достаточного диаметра (не менее 5 см), чтобы часто не засорялся.

Длина гибкого шланга важна — чем этот аксессуар длиннее, тем удобнее выполнять уборку. Особенно в комнатах 15 м.кв. и более. Длина от 2,5 м нужна для уборки высокой мебели и потолков

Важна и прочность материала, иначе деталь будет трескаться, что снизит силу всасывания.

Кроме основных узлов на качество работы прибора оказывают влияние и уплотнители, втулки, подшипники. Если стыки выполнены из фторполимеров, это обеспечивает их герметичность.

Втулки и подшипники из фторопласта и полиамида продлевают срок эксплуатации подвижных деталей устройства.

Дополнительная информация о разных видах пылесосов, а также советы по выбору подходящего агрегата приведены в .

Выводы и полезное видео по теме

Разбор конструкции и принципа действия пылесоса с датчиками давления и двумя электродвигателями — в щетке и теле прибора.

На примерах нескольких конструкций пылесосов хорошо видно, что вне зависимости от разновидности все они одинаково служат «уборщиками пыли». Их эффективность зависит от системы фильтрации, мощности двигателя, наличия различных насадок.

А какой пылесос вы выбрали для дома или квартиры? Расскажите, пожалуйста, почему отдали предпочтение конкретной модели, довольны ли работой приобретенной техники. Добавляйте отзывы, комментарии и задавайте вопросы — форма для связи находится ниже.

Устройство пылесоса (конструкция) — принцип работы, схема, как работает, Самсунг, Циклон, Дайсон, Кирби, Керхер

Автор Игорь Нерушин На чтение 3 мин. Опубликовано

Пылесос — это высокотехнологичный и компактный агрегат для уборки мусора. Он быстро и эффективно устраняет пыль и загрязнения с поверхности посредством всасывания и фильтрации потоков воздуха. Ниже рассмотрим устройство пылесоса, а также его основные разновидности.

Содержание

  1. Как устроен
  2. Насадки
  3. Принцип работы
  4. Отличия разных видов пылесосов от традиционного

Как устроен

Конструкция пылесоса включает в себя следующие элементы:

  • Корпус. В нем содержится силовой агрегат и другие механизмы. Изготавливается из пластика либо металла.
  • Насос. Создает разряженные воздушные потоки, то есть воздух с низкой плотностью. В действие его приводит коллекторный электромотор.
  • Фильтры. Собирают пыль и грязь в отдельный мешок. Периодически их нужно очищать от мелких частиц.
  • Электродвигатель. Активизирует центробежный компрессор, который в свою очередь создает разрежение и прокачивает воздух. Современная схема прибора предусматривает наличие мотора мощностью от 1,5 тысячи ватт.
  • Щетки. Позволяют интенсивнее чистить поверхности.
  • Шланг. Транспортирует собранный мусор внутрь устройства.

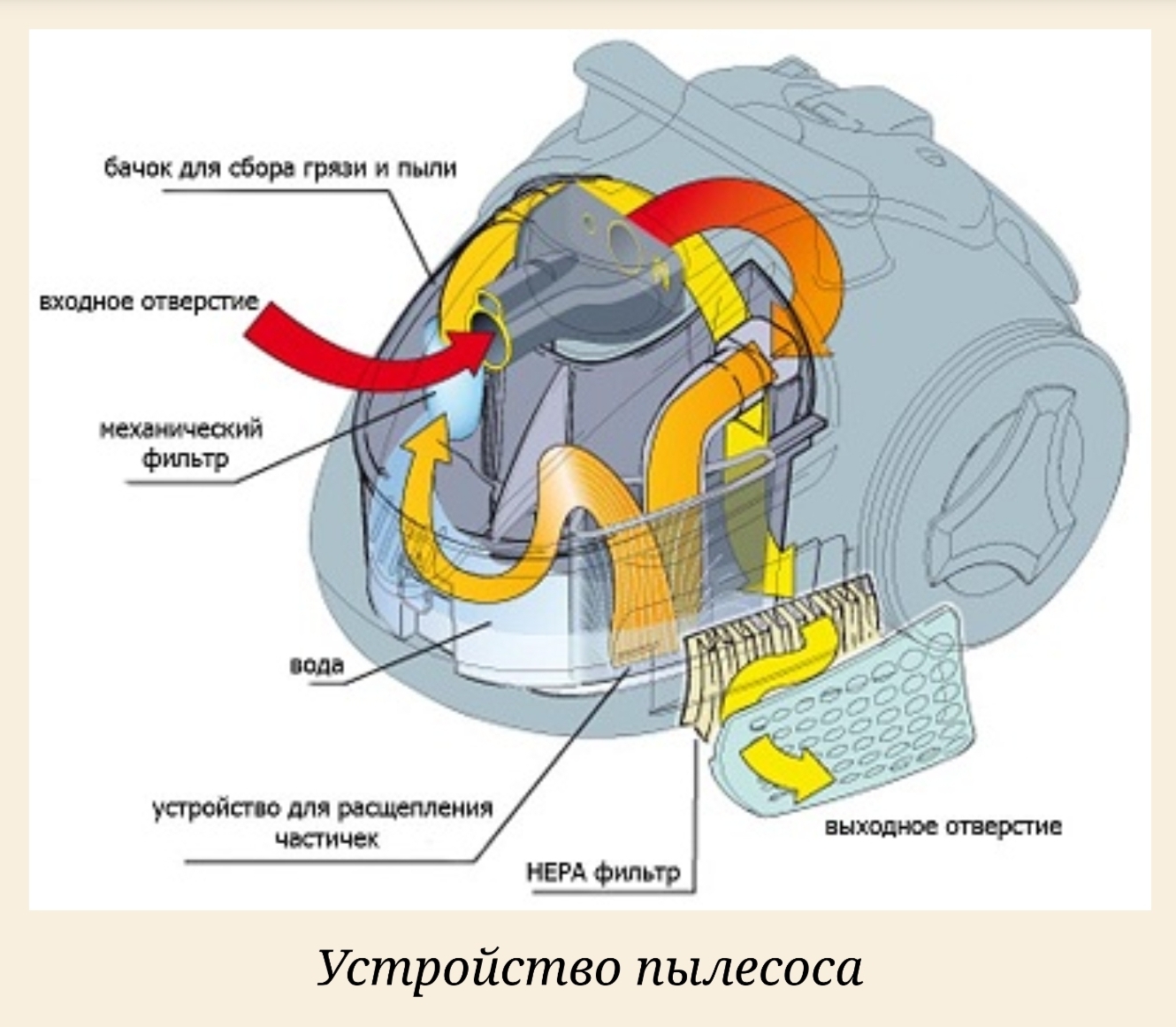

Устройство пылесоса

Насадки

Данные компоненты предназначены для сборки мусора и расширяют функционал оборудования.

Существует несколько разновидностей насадок. К примеру, универсальная модель дает возможность чистить ковры, подоконники, удалять пыль со шкафов и иных поверхностей.

Для очистки ковровых и шерстяных покрытий используют турбощетку.

Цилиндрический валик позволяет устранять загрязнения с бытовых приборов, растений и люстр.

Моющие устройства снабжаются вакуумными насадками, которые подают жидкость и средства для мытья к поверхности уборки, а затем удаляют грязную смесь.

Металлический мусор собирают посредством электромагнитных вставок, притягивающих частицы из металла и удерживающих их до выключения питания. После остановки пылесоса собранные элементы втягиваются воздушным потоком.

Принцип работы

Понять, как работает прибор, довольно просто. После включения пылесоса в работу приводится силовой агрегат, создающий разреженный воздух внутри корпуса. Это приводит к засасыванию воздушных потоков через шланг вместе с грязью и пылью.

Загрязненный поток проходит в мешок-пылесборник, одна его часть остается в мешке, а мелкие частицы перемещаются в систему фильтрации тонкой очистки, которая состоит из плотного материала.

Важно! Благодаря этому воздух возвращается в комнату из пылесоса полностью очищенным от взвешенных частиц.

Отличия разных видов пылесосов от традиционного

В классическом пылесосе пылесборник сделан в форме обычного мешка, который требуется часто освобождать от скопившегося мусора, что крайне неудобно.

Популярность также приобрела модель с аквафильтром, оснащенная контейнером, заполненным водой. Такой агрегат прекрасно справляется с мелким мусором, но нуждается в регулярном промывании проточной водой и сушке. Хорошо подходит для влажной уборки.

Существует вертикальный пылесос, который либо не имеет шланга вовсе, либо идет отдельно в комплекте для осуществления определенных манипуляций. В качестве главного поглотителя пыли здесь выступает щетка — турбо либо «выбивалка».

Бывает ручной агрегат, применяемый преимущественно для очистки салонов автотранспорта, а также одежды и уборки небольших территорий. Аппарат может иметь встроенный аккумулятор и работать автономно. В его конструкции нет всасывающей трубки и шланга, а все насадки закрепляются сразу к корпусу.

Ручной аппарат

В последнее время востребован робот-пылесос. Это компактный круглый агрегат, который самостоятельно передвигается по помещению и эффективно устраняет загрязнения с поверхностей.
