Принцип работы сетевого фильтра: защита от электромагнитных помех

Как устроен сетевой фильтр. Из каких компонентов он состоит. Какие виды помех он подавляет. Как выбрать подходящий сетевой фильтр для защиты техники.

Что такое сетевой фильтр и для чего он нужен

Сетевой фильтр представляет собой устройство для защиты электронной техники от помех, приходящих из электросети. Его основные функции:

• Подавление высокочастотных помех
• Сглаживание импульсных помех
• Защита от перенапряжений
• Предотвращение проникновения помех от подключенных устройств обратно в сеть

Сетевой фильтр устанавливается между розеткой и питаемым оборудованием, обеспечивая двустороннюю защиту. Это позволяет повысить качество электропитания и продлить срок службы чувствительной электроники.

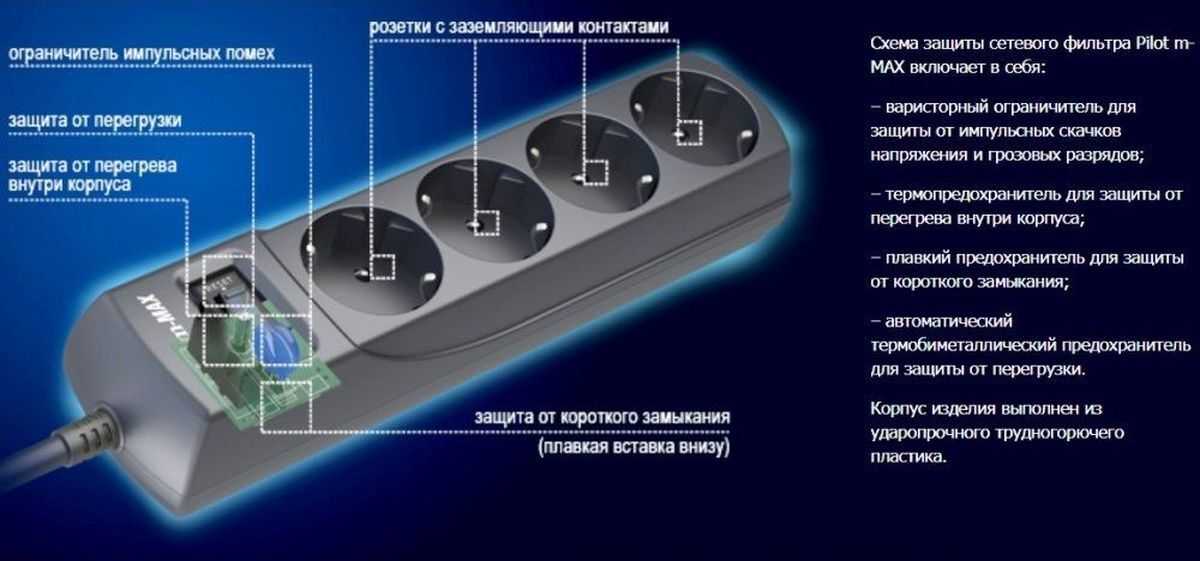

Из каких компонентов состоит сетевой фильтр

Типичный сетевой фильтр включает следующие основные элементы:

• Варистор — для защиты от импульсных перенапряжений
• Конденсаторы X-типа — для подавления симметричных помех
• Конденсаторы Y-типа — для подавления несимметричных помех
• Дроссели — для подавления высокочастотных помех
• Предохранитель — для защиты от перегрузки по току

Все эти компоненты соединены в определенную схему, обеспечивающую комплексную защиту от различных видов помех.

Принцип работы сетевого фильтра

Работа сетевого фильтра основана на нескольких физических принципах:

1. Шунтирование высокочастотных помех на землю через конденсаторы
2. Создание высокого импеданса для высокочастотных сигналов с помощью дросселей
3. Поглощение импульсных перенапряжений варистором
4. Ограничение тока с помощью предохранителя

За счет этого происходит эффективное подавление помех в широком диапазоне частот — от единиц кГц до десятков МГц.

Виды помех, подавляемых сетевым фильтром

Сетевой фильтр способен бороться со следующими видами электромагнитных помех:

• Высокочастотные помехи от работы импульсных источников питания
• Импульсные помехи при коммутации мощных нагрузок
• Перенапряжения от ударов молний
• Низкочастотные помехи от работы электродвигателей
• Несимметричные помехи, наводимые на провода питания

Эффективность подавления различных помех зависит от конкретной схемы и качества компонентов фильтра.

Характеристики сетевых фильтров

При выборе сетевого фильтра следует обращать внимание на следующие параметры:

• Максимальный рабочий ток — от 6 до 16 А для бытовых фильтров
• Вносимое затухание — от 30 до 80 дБ в диапазоне частот 100 кГц — 30 МГц
• Уровень ограничения напряжения — обычно 275 В
• Время срабатывания защиты — единицы наносекунд
• Количество розеток — от 3 до 8 в типичных моделях

Чем выше значения этих параметров, тем лучше защитные свойства фильтра. Однако стоит учитывать, что более мощные модели имеют большие габариты и стоимость.

Как правильно выбрать сетевой фильтр

При выборе сетевого фильтра следует учитывать следующие факторы:

1. Суммарная мощность подключаемого оборудования — не должна превышать максимальную для фильтра
2. Количество необходимых розеток с учетом возможного расширения
3. Наличие дополнительных функций — грозозащита, защита телефонной линии и т.д.
4. Длина сетевого шнура — зависит от расположения розеток
5. Наличие сертификатов соответствия нормам электробезопасности

Важно не экономить на качестве сетевого фильтра, так как от него зависит безопасность дорогостоящей техники.

Преимущества использования качественного сетевого фильтра

Применение современного сетевого фильтра дает следующие преимущества:

• Повышение надежности и срока службы электронного оборудования
• Снижение вероятности сбоев в работе компьютерной техники
• Защита от перегорания блоков питания при скачках напряжения
• Уменьшение фона и помех в аудио- и видеоаппаратуре
• Снижение уровня электромагнитного излучения от проводки

Все это позволяет сэкономить на ремонте техники и повысить комфорт при ее эксплуатации.

Ограничения сетевых фильтров

Несмотря на свою эффективность, сетевые фильтры имеют ряд ограничений:

• Не защищают от длительных перенапряжений и провалов напряжения
• Имеют ограниченный ресурс варисторной защиты
• Не способны подавить очень мощные импульсные помехи
• Могут создавать незначительные искажения формы напряжения
• Требуют наличия качественного заземления для эффективной работы

Для защиты особо чувствительного оборудования сетевой фильтр рекомендуется дополнять источником бесперебойного питания.

Схема и принцип работы сетевого фильтра – Справочник электрика

Схема и принцип работы сетевого фильтра – Справочник электрика

Москва

Москва

+7 495 128-28-28

Бонусная программа Войти

Войти или зарегистрироваться Создать аккаунт организации Личный кабинет

Телефон

Вы можите запросить код подтверждения повторно или оформить

быстрый заказ без регистрации прямо сейчас

+7 495 128-28-28

Акции

Все акции

Популярные электротовары

Кабельная стяжкa нейлоновая 300 x 3,6 мм белая упаковка 100 штук REXANT

Арт. 07-0300 Код товара: 50610

Отзывы

Лампа светодиодная А60 9,5 Вт 200–240 В E27 855 лм 2700 K теплый свет REXANT

Арт. 604-001 Код товара: 41251

Отзывы

Труба гофрированная ПВХ легкая 16 мм с зондом бухта 100 м цвет серый DKC

Арт. 91916 Код товара: 10322

Отзывы

Крепеж, клипса крепления трубы 20 мм серая 100 шт. ДКС (DKC)

Арт. 51020 Код товара: 10326

Отзывы

Розетка с заземлением 16А механизм белый AtlasDesign Schneider Electric

Арт. ATN000143 Код товара: 20624

Отзывы

LED лента 220В, 13*8 мм, IP67, SMD 5050, 60 LED/m теплый белый (3000 K)

Арт. 142-106 Код товара: 40705

Отзывы

Термоусадка 2,0 / 1,0 мм черная 1 м REXANT

Арт. 20-2006 Код товара: 10724

Отзывы

Коробка подрозетник с/у в бетон 68х45 Schneider Electric  (200/3600)

Арт. IMT35100 Код товара: 10136

Отзывы

Алкалиновая батарейка AA/LR6 «REXANT» 24 шт

Арт. 30-1024 Код товара: 90205

Отзывы

Самонесущий изолированный провод СИП-4 2×16,0 мм² для воздушных линий электропередач ГОСТ

Арт. 01-8890-2 Код товара: 11161

Отзывы

Силовой кабель ВВГ-Пнг(А)-LS 3×2,5 мм² для ремонта и строительства ГОСТ Брянск-кабель

Арт. 01-8272-99 Код товара: 11154

Отзывы

Наши видео

Все видео

Новости 1 — 4 из 37
Начало | Пред. | 1 2 3 4 5 | След.  | Конец

Самые популярные товары

Арт. 01-6103-6-Х1 Код товара: 80060

Отзывы

Кабель акустический ШВПМ 2×0,50 мм² красно-черный 1 м PROconnect

Арт. 07-0640-8 Код товара: 50568

Отзывы

Хомут червячный 40-60 мм упаковка 2 штуки PROconnect

Арт. 029294 Код товара: 41780

Отзывы

Коннектор питания LGD-4TR-CON-POWER-R-BK (D) IP20 пластик Arlight

Арт. GSL000100 Код товара: 20345

Отзывы

Коробка для наружного монтажа ОУ белый Glossa Schneider Electric

Арт. HOB2121 Код товара: 81058

Отзывы

Пульт YDX-107 (H-LED49F502BS2S) для телевизора Huayu

Все товары Удлинители и сетевые фильтры

Быстрая покупка

Спасибо! Ваш заказ принят!

Wi-Fi Сетевой фильтр RE-3310

RE-3310

Сетевой фильтр RE-3310 представлен в стильном белом корпусе. Устройство позволяет подключить три разных прибора и дополняется удлинителем. Благодаря наличию распространенной беспроводной технологии Wi-Fi управлять системой можно через собственный смартфон.
Устройство действует от электросети до 265 B при токе нагрузки 10 A.

Сетевой фильтр предназначен для удалённого управления питанием подключенных электроприборов суммарной мощностью до 2,5 кВт. Устройство содержит 3 стандартные электрические розетки, каждая из которых управляется независимо, а также 4 usb-разъема, благодаря которым вам больше не придется думать о переходниках для зарядки мобильных устройств.

Настройте сценарии, и Сетевой фильтр возьмет работу электроприборов под свой контроль. Включайте и выключайте розетки удалённо, контролируя каждую из них отдельно или Сетевой фильтр в целом. Приложение позволяет настраивать персональные таймеры и сценарии взаимодействия устройств независимо для каждой розетки.

Сетевой фильтр работает с голосовыми помощниками: Алисой, Марусей, Siri, Google Assistant. Дайте голосовому помощнику команду выключить электроприбор, и Умный сетевой фильтр обесточит его.

Управляйте каждой розеткой удалённо с помощью мобильного приложения

Настраивайте вкл./выкл. по таймеру или расписанию

Создавайте сценарии с другими устройствами rubetek

Управляйте голосом на смартфонах на базе Android

Добавляйте в HomeKit на iPhone

1

Кнопка питания

1

Разъёмы USB

1

Гнёзда розеток

1

Вилка

Скачайте и установите приложение rubetek из App Store или Google Play.
Можете воспользоваться QR-кодом.
Для работы с приложением создайте учётную запись и подтвердите свой мобильный номер.

1. Откройте приложение rubetek
2. Нажмите на «+» в верхнем правом углу главного экрана
3. Выберите «Добавить устройство»

1. Выберите раздел Электропитание → Розетки → Сетевой фильтр RE-3310

1. Чтобы перевести Сетевой фильтр в режим добавления, нажмите и удерживайте кнопку на корпусе более 6 сек. Индикатор Сетевого фильтра начнет мигать зеленым цветом

Ниже приведены все возможные состояния плитки Сетевого фильтра на главном экране.

Сетевой фильтр

Выключено

Сетевой фильтр выключен

Сетевой фильтр

Включено 2 из 3

Сетевой фильтр включен

Сетевой фильтр

Недоступно

Сетевой фильтр недоступен

Чтобы открыть шторку управления Сетевого фильтра, нажмите и удерживайте её плитку на экране списка устройств.

1

Управление питанием элементов Сетевого фильтра

1

Настройка работы по таймеру/расписанию

1

Настройки Сетевого фильтра

Попасть в настройки устройства можно из шторки управления Сетевым фильтром.

1

Название устройства

1

Комната расположения

1

Настройка автоматического отключения

1

Иконка

1

Предоставить доступ к устройству другому пользователю

1

Скрыть/отобразить устройство на главном экране

1

Добавить/удалить в/из Избранное

1

Пароль для добавления в приложение Дом

1

История срабатывания устройства

1

Расширенные данные об устройстве

1

Удаление устройства из Дома

При уровне сигнала в одно деление мы не гарантируем стабильную работу системы безопасности. Переместите устройство для улучшения качества сигнала.

Смена Wi-Fi сети возможна только в локальной сети, т.е. Ваш телефон должен быть подключен к текущей Wi-Fi сети, к которой подключено устройство.

Сетевой фильтр поддерживает до 10 таймеров на включение и 10 таймеров на выключение. Они будут работать независимо от наличия сети интернет. Для настройки таймеров необходимо перейти в шторку Сетевого фильтра, зажав его плитку на основном экране устройств.

Как настроить расписание работы Сетевого фильтра?

Настройте параметры таймера в мобильном приложении. Таймер позволяет задать действия, которые будут выполняться периодически по расписанию. Вы можете установить до 10 таймеров на включение устройства и до 10 на выключение.

Где нельзя устанавливать Умный сетевой фильтр?

Устройство запрещено устанавливать: 1) на улице, в местах где есть вероятность попадания воды на корпус; 2) в помещении с повышенным содержанием пыли, взвесей строительных материалов в воздухе, паров и аэрозолей, вызывающих коррозию.

Есть ли в Сетевом фильтре защита от детей?

Да, гнездо розеток Сетевого фильтра устроено таким образом, что контакты становятся открытыми только в случае одновременного сильного давления 2 штекеров на защитный элемент.

Можно ли сменить Wi-Fi сеть?

Да, вы всегда можете сменить Wi-Fi сеть, к которой подключается устройство. Нужно учитывать, что в момент переключения обе сети должны быть доступны.

Умный сетевой фильтр rubetek является приёмником?

Нет, на данном устройстве функция не предусмотрена.

Если у вас не получилось решить проблему самостоятельно — обратитесь в техническую поддержку по адресу [email protected] или по телефону 8 800 777-53-73.

Модель RE-3310

Тип подключения Wi-Fi 802.11 b/g/n, 2,4 ГГц

Поддержка сетей 5 ГГц отсутствует

Общее напряжение АС 90-265 В

Максимальная нагрузка 2,5 кВт/ 10 А

Выходы 4×USB, 3×AC розетки

Тип розеток евро

Выходное напряжение АС 90-265 В, 50/60 Гц

Выходное напряжение DC 5 Вт, 2. 4 А (на 1 USB-порт), 5 Вт, 4 А (на 4 USB-порта)

Длина шнура 1,8 м

Рабочая температура -30… +65 °С

Габариты 265×65×40 мм

Вес 480 г

Wi-Fi сетевой фильтр RE-3310 1 шт.

Гарантийный талон 1 шт.

Инструкция 1 шт.

Сертификат соответствия RU C-CN.НА83.В.01094/21

Срок действия 11.11.2021-10.11.2024

Орган по сертификации ООО «Сертификат-Стандарт»

Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Основы сетевого фильтра и принцип работы

Основы сетевого фильтра

Сетевой фильтр, также называемый фильтром линии электропередачи EMI, представляет собой пассивную двунаправленную сеть, электрическое оборудование, которое эффективно фильтрует определенную точку частоты в сети. линии или частоты вне конкретной точки частоты. Сетевые фильтры предназначены для защиты от электромагнитных помех (ЭМП) в сети и представляют собой частотно-избирательную двухполюсную сеть, обычно состоящую из катушек индуктивности, конденсаторов, резисторов. На самом деле это своего рода фильтры, и его также можно назвать фильтром отражения в соответствии с принципом работы. Он обеспечивает высокий последовательный импеданс и низкий параллельный импеданс в полосе задерживания фильтра, сильно рассогласование источника шума и его импеданса с импедансом нагрузки, тем самым передавая нежелательные частотные компоненты обратно к источнику шума.

При выборе сетевого фильтра следует учитывать три основных показателя: во-первых, напряжение и ток, во-вторых, вносимые потери и, наконец, размер и структура. Поскольку фильтр внутри обычно залит, окружающая среда не является главной проблемой. Тем не менее, температурные характеристики всех заливочных материалов и фильтрующих конденсаторов в некоторой степени влияют на экологические характеристики сетевого фильтра.

Структура сетевого фильтра

Сетевые фильтры, как правило, представляют собой пассивные фильтры, состоящие из резисторов, конденсаторов и катушек индуктивности, без активных компонентов, таких как транзисторы. В соответствии с характеристиками электромагнитных помех на порте питания сетевой фильтр электромагнитных помех представляет собой пассивный фильтр нижних частот, который передает переменный ток в источник питания без затухания и значительно ослабляет электромагнитные помехи, поступающие с переменным током. В то же время он эффективно подавляет электромагнитные помехи, создаваемые силовым оборудованием, чтобы предотвратить их попадание в сеть переменного тока и создание помех другим электронным устройствам.

На приведенном ниже рисунке показана схема типового сетевого фильтра, и его структуру легко понять. Это пассивная сеть, подходящая как для переменного, так и для постоянного тока с двунаправленным подавлением помех. Он размещается между электросетью переменного тока и источником питания, что эквивалентно экранированию электромагнитных помех между ними. Такой простой пассивный фильтр играет роль двустороннего шумоподавления, поэтому он широко применяется в различных электронных устройствах.

Как показано на рисунке выше, C ₁ и C ₂ — дифференциальный конденсатор, обычно называемый X-конденсатором, с подходящей емкостью от 0,01 мкФ до 2,22 мкФ; C ₃ и C ₄ — это синфазный конденсатор, называемый конденсатором Y, с емкостью от нескольких нанофарад (нФ) до десятков. Емкость C ₃ и C ₄ не следует выбирать слишком большой; в противном случае это легко может привести к опасным последствиям, таким как утечка тока из фильтра или даже из корпуса. L — синфазный дроссель, представляющий собой пару катушек, скрученных в одном направлении вокруг одного и того же ферритового кольца, с индуктивностью около нескольких миллигенри (мГн). Для синфазного тока помех магнитные поля, создаваемые двумя катушками, имеют одинаковое направление, а синфазный дроссель имеет больший импеданс и, таким образом, ослабляет сигнал помехи. Для сигнала дифференциального режима (здесь это низкочастотный ток питания) магнитные поля, генерируемые двумя катушками, компенсируются, поэтому функция передачи мощности схемы не затрагивается. Обратите внимание, что это схема одноступенчатого фильтра. Если вам нужен лучший эффект фильтра, можно использовать двухступенчатый фильтр.

Принцип работы сетевого фильтра

Обычно используемые фильтрующие схемы сетевых фильтров имеют пассивную фильтрацию и активную фильтрацию. Основными формами пассивной фильтрации являются емкостная фильтрация, индуктивная фильтрация и комплексная фильтрация (включая инвертированную L-типа, LC-фильтрацию, LC-фильтрацию π-типа и RC-фильтрацию π-типа и т. д.). Основной формой активной фильтрации является активная RC-фильтрация, также известная как электронные фильтры. Величина составляющей пульсаций в электричестве постоянного тока представлена ​​коэффициентом пульсаций S: чем больше значение, тем хуже фильтрующий эффект фильтра.

Коэффициент пульсации (S) = максимальное значение основной волны составляющей переменного тока выходного напряжения / составляющей постоянного тока выходного напряжения стороны питания и нагрузки, тем эффективнее подавление электромагнитных помех (EMI). Конкретный принцип работы заключается в следующем. После выпрямления переменного тока диодом направление одно, но сила тока все равно постоянно меняется. Как правило, этот пульсирующий постоянный ток не используется напрямую для питания. Чтобы преобразовать пульсацию постоянного тока в гладкую форму волны, необходимо сделать одну вещь, а именно фильтрацию. Другими словами, задача фильтров состоит в том, чтобы максимально уменьшить пульсации выходного напряжения выпрямителя и преобразовать их в почти постоянный постоянный ток.

ATO предлагает вам недорогие, но высококачественные сетевые фильтры электромагнитных помех, однофазные 1A, 3A и 6A, трехфазные 1-ступенчатые и 2-ступенчатые 10A, 20A, 30A… Показывать только подмножество узлов или ребер на данном этапе интервью на основе их атрибутов.

Подробности

Сетевая фильтрация — это функция конфигурации, которую вы найдете в нескольких разделах Architect. Проще говоря, он позволяет вам определить одно или несколько правил, определяющих, какие узлы или ребра должны отображаться на данном этапе (или на боковой панели — см. ниже). Его можно использовать только для отображения подмножества сети.

Это особенно полезно в тех случаях, когда содержимое этапа не относится ко всем сетевым объектам. Рассмотрим пример протокола интервью с двумя этапами — Генератор имен и Порядковая корзина. На первом этапе для каждого названного альтер участника спрашивают, занимаются ли они спортом с индивидуумом. Второй этап спрашивает: «Как часто вы занимаетесь спортом с каждым из этих людей?». Фильтрация сети для этого второго этапа, чтобы показать только те изменения с атрибутом «занимается спортом с», уменьшит нагрузку на ответ задачи и сделает протокол интервью более эффективным.

Сетевая фильтрация отличается от логики пропуска! Хотя в принципе они звучат одинаково, они достигают очень разных целей дизайна. В то время как сетевая фильтрация определяет, какие узлы показывать в пределах этапа, логика пропуска определяет, следует ли вообще показывать этап. Обратитесь к статье о логике пропуска, чтобы узнать больше.

Настройка сетевой фильтрации на сцене

Чтобы настроить сетевую фильтрацию на этапе, откройте этап в представлении временной шкалы и переключите переключатель, чтобы включить «Сетевую фильтрацию». Отсюда у вас есть возможность создать один или несколько правила (типа alter или edge), а также установить оператор соединения , определив, должны ли совпадать «все правила» или «любое правило».

Сетевая фильтрация доступна только на интерфейсах интерпретатора имен — интерфейсах, которые добавляют атрибуты к узлам или ребрам. Он недоступен на специализированных интерфейсах генератора имен .

Правила фильтрации

Подобно правилам логики пропуска, правила фильтрации имеют два типа, которые могут быть нацелены либо на узлы, либо на ребра:

• Правила «присутствия» : Эти правила позволяют запрашивать, существует ли в сети данный объект указанного типа, используя оператор существует или не существует . Этот тип правила обычно непригоден для большинства типичных операций фильтрации, но его можно использовать, когда данные реестра содержат узлы или ребра нескольких типов.
• Правила «Атрибут» : Эти правила позволяют запрашивать значение переменной для данного типа объекта. Например, вы можете запросить значение переменной с именем 9.0083 возраста в типе альтер под названием «Персона». Вы можете оценить результат, используя один из нескольких логических операторов, которые различаются в зависимости от типа переменной. Например, числовые переменные позволяют выполнять запросы с использованием таких операторов, как «больше» и «меньше».

В отличие от правил логики пропуска (которые объединяются в общее логическое значение true или false ), правила фильтрации применяются к каждому узлу и ребру в сети и не объединяются. Вместо этого остаются те узлы, которые удовлетворяют ограничениям правила.

Важно помнить, что фильтрация сохраняет достоверность сетевой модели: возвращенная сеть не будет содержать осиротевших узлов при использовании запроса ребра или частично несвязанных ребер, поскольку они не являются феноменологически достоверными.

Оператор соединения

Правила объединены в цепочку (или «объединены») с использованием логики И или ИЛИ , которая задается в разделе конфигурации сетевого фильтра с помощью параметров «Должен соответствовать» «все правила» и «любые правила» соответственно. Эти методы ведут себя так, как вы могли бы ожидать. В контексте операции фильтра:

• ИЛИ означает, что если узел или ребро удовлетворяют любому критерию отдельного правила, он будет возвращен во всей сети.
• И означает, что узлы и ребра в возвращенной сети должны удовлетворять критериям из всех правил .

Это означает, что выбор оператора соединения может иметь чрезвычайно важное влияние на способ коллективной оценки ваших правил. Вы должны быть осторожны, чтобы использовать только 9Оператор 0083 И для связывания нескольких требуемых значений свойств, когда все значения требуются одновременно на одном узле .

Расширенный пример

Поскольку сетевая фильтрация может сбивать с толку новых пользователей, вот расширенный пример, иллюстрирующий функцию, которая включает в себя как правила для узлов, так и правила для краев.

Рассмотрим интервью, в котором вы используете социограмму для выявления половых связей между альтерами и для сбора логических атрибутивных данных о ВИЧ-статусе альтеров. Давайте представим, что вы затем хотите использовать форму Per Alter или другой интерпретатор имен для сбора данных об употреблении наркотиков альтерами, но только теми, кто является ВИЧ-позитивным 9.0056 и , у которых есть сексуальные отношения с другим альтером в сети.

Чтобы достичь этого с помощью сетевой фильтрации, мы внедрили следующие правила ребер и узлов в форму Per Alter:

Применение этих правил на этом этапе определяет, что будут показаны только узлы с ВИЧ+, которые имеют половые отношения. Все узлы, не имеющие половых отношений, будут отфильтрованы, даже если они имеют атрибут HIV_pos = true .

Если ваш фильтрующий запрос (сумма всех определенных правил на этапе) включает правило края, вы также отфильтруете изменения. Например, если ваше правило настроено на фильтрацию существования типа ребра, такого как «пол», любые узлы, которые станут изолированными в результате этого запроса, удаляются из фильтруемой сети.
