Что такое шумомер и принцип его работы

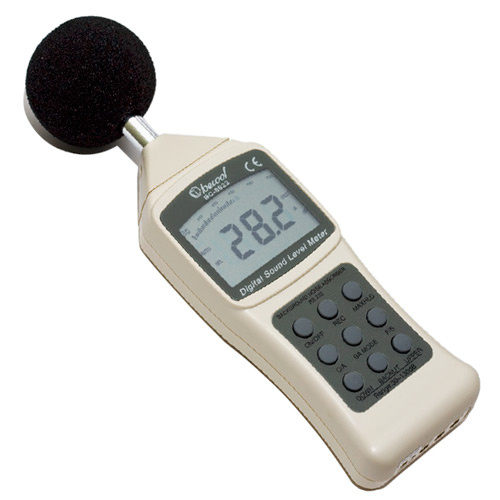

Шумомер — это электронный прибор для измерения уровня звука в децибелах. Его основная задача — преобразовывать звуковые колебания в электрический сигнал, который затем анализируется и отображается в виде числового значения на дисплее устройства.

Принцип работы шумомера включает следующие этапы:

1. Улавливание звуковых волн с помощью микрофона
2. Преобразование звуковых колебаний в электрический сигнал
3. Усиление полученного сигнала
4. Фильтрация сигнала для выделения нужного частотного диапазона
5. Измерение амплитуды сигнала и пересчет в децибелы
6. Отображение результата на дисплее прибора

Как происходит измерение уровня звука шумомером? Микрофон улавливает звуковые колебания и преобразует их в электрический сигнал. Этот сигнал усиливается и проходит через фильтры, выделяющие нужный частотный диапазон. Затем измеряется амплитуда сигнала, которая пропорциональна громкости звука. Полученное значение пересчитывается в децибелы и выводится на экран.

Основные компоненты и устройство шумомера

Конструкция современного шумомера включает несколько ключевых компонентов:

• Микрофон — преобразует звуковые колебания в электрический сигнал
• Предусилитель — усиливает слабый сигнал с микрофона
• Фильтры — выделяют нужный частотный диапазон
• Детектор — измеряет амплитуду отфильтрованного сигнала
• Аналого-цифровой преобразователь — оцифровывает сигнал
• Микропроцессор — обрабатывает данные и управляет прибором
• Дисплей — отображает результаты измерений
• Органы управления — кнопки для настройки прибора
• Источник питания — аккумулятор или батарейки

Из чего состоит шумомер? Ключевой элемент — это высокочувствительный микрофон, способный улавливать звуковые колебания в широком диапазоне частот. Сигнал с микрофона усиливается предусилителем и поступает на фильтры, которые выделяют нужный частотный диапазон. Затем детектор измеряет амплитуду сигнала, а микропроцессор обрабатывает данные и выводит результат на дисплей.

Классификация шумомеров по точности измерений

Шумомеры классифицируются по точности измерений на несколько классов или типов:

Класс 0 (Тип 0)

Эталонные приборы с максимальной точностью измерений. Используются для калибровки других шумомеров и в научных исследованиях. Погрешность не превышает ±0,4 дБ.

Класс 1 (Тип 1)

Высокоточные приборы для профессионального применения. Используются в лабораториях и для сертификационных измерений. Погрешность ±0,7 дБ.

Класс 2 (Тип 2)

Приборы общего назначения для производственного и экологического контроля. Наиболее распространенный тип. Погрешность ±1,0 дБ.

Класс 3 (Тип 3)

Приборы для ориентировочной оценки уровня шума. Используются для бытовых измерений. Погрешность ±1,5 дБ.

Какой класс точности шумомера выбрать? Для профессиональных измерений рекомендуется использовать приборы 1 или 2 класса. Для бытовых целей достаточно шумомера 3 класса.

Области применения шумомеров

Шумомеры широко применяются в различных сферах деятельности для контроля уровня шума:

• Охрана труда — оценка шумовой нагрузки на рабочих местах
• Экология — контроль шумового загрязнения окружающей среды
• Строительство — проверка звукоизоляционных свойств материалов
• Промышленность — измерение шума от оборудования и механизмов
• Транспорт — оценка шумности автомобилей, самолетов, поездов
• Бытовая техника — контроль уровня шума при разработке приборов
• Акустика помещений — измерение звукопоглощающих свойств
• Медицина — аудиометрия, диагностика слуха

Где используются шумомеры на практике? На производствах они применяются для аттестации рабочих мест по условиям труда. В жилых районах — для контроля уровня шума от транспорта и предприятий. В строительстве — для проверки качества звукоизоляции. В промышленности — при разработке и тестировании оборудования.

Правила использования шумомера для получения точных измерений

Чтобы получить корректные результаты измерений уровня шума, необходимо соблюдать определенные правила использования шумомера:

1. Выбирайте подходящее место для измерений, удаленное от отражающих поверхностей
2. Располагайте микрофон на высоте 1,2-1,5 м от пола
3. Направляйте микрофон в сторону источника шума
4. Держите прибор на вытянутой руке или закрепите на штативе
5. Исключите влияние посторонних источников шума
6. Проводите серию измерений и вычисляйте среднее значение
7. Учитывайте погодные условия при измерениях на открытом воздухе
8. Калибруйте прибор перед началом измерений

Как правильно пользоваться шумомером? Важно выбрать подходящее место, исключить влияние посторонних шумов и отражений звука. Микрофон должен быть направлен на источник шума. Необходимо проводить несколько измерений и вычислять среднее значение. При измерениях на улице следует учитывать погодные условия.

Преимущества и недостатки использования шумомеров

Применение шумомеров для измерения уровня звука имеет свои плюсы и минусы:

Преимущества:

• Объективная оценка уровня шума в числовых значениях
• Высокая точность измерений (при правильном использовании)
• Возможность длительного мониторинга уровня шума
• Простота использования современных цифровых моделей
• Компактные размеры и автономное питание

Недостатки:

• Высокая стоимость профессиональных приборов
• Необходимость периодической калибровки
• Влияние внешних факторов на результаты измерений
• Сложность оценки субъективного восприятия шума человеком

В чем преимущества использования шумомера? Он позволяет получить объективную числовую оценку уровня шума, проводить длительный мониторинг и сравнивать результаты с нормативами. Недостатки связаны с высокой стоимостью точных приборов и необходимостью учета множества факторов для корректных измерений.

Нормативные требования к уровню шума в различных условиях

Допустимые уровни шума регламентируются санитарными нормами и правилами. Основные нормативы:

• Жилые помещения: день — 40 дБА, ночь — 30 дБА
• Офисные помещения: 50-60 дБА
• Производственные помещения: 80 дБА (при 8-часовом рабочем дне)
• Территория жилой застройки: день — 55 дБА, ночь — 45 дБА

Какой уровень шума считается допустимым? В жилых помещениях днем — не более 40 дБА, ночью — не более 30 дБА. На рабочих местах при 8-часовом воздействии — не более 80 дБА. На территории жилой застройки днем — не более 55 дБА, ночью — не более 45 дБА.

При превышении нормативных значений необходимо принимать меры по снижению уровня шума или использовать средства индивидуальной защиты. Регулярный контроль уровня шума с помощью шумомеров позволяет своевременно выявлять превышения и принимать необходимые меры.

Как правильно использовать прибор для измерения уровня звука (шумомер)

Шумовое загрязнение негативно сказывается на здоровье людей, и контроль уровня звуков нужен не только на рабочих местах, а и дома для создания комфортной обстановки. Измеритель шума или шумомер – это прибор, позволяющий определить уровень звука в децибелах. Нормы допустимых шумовых нагрузок устанавливаются санитарными правилами. Для точного определения уровня шумового загрязнения при использовании измерителя шума требуется соблюдение не сложных правил. Цифровые модели приборов просты в использовании и легко применяются и непрофессионалам. Шумомеры преобразуют звук в децибелы, уровень которых отражается на мониторе. Согласно санитарно-гигиеническим нормам, длительный шум в дневное время не должен иметь громкость более 55 дБ, а в ночное время – более 40 дБ.

Как работает шумомер

Звук представляет собой беспорядочные колебания. Они улавливаются прибором благодаря микрофону и преобразуются в устройстве из звуковых в электрические. После этого они передаются на выпрямитель и далее очищаются при помощи нескольких фильтров. Это позволяет выделять шумы строго определенной частоты и проводить только их измерения. После фильтрации сигнал передается на устроенный по принципу вольтметра измеритель, и уровень шума будет соответствовать напряжению тока в нем после преобразования колебаний в электрические. Значению электрического сигнала будет соответствовать значение громкости звука в децибелах, оно и выводится на монитор устройства.

Правила использования прибора

Точность результатов измерений достигается только при соблюдении правил использования шумомеров. Современные модели не требуют специальной подготовки для работы с ними. Вначале нужно определить источник шумового загрязнения и площадь вокруг него, на которой надо провести замеры. После этого прибор включают в соответствии с инструкцией к конкретной модели. Работать с шумомером можно, только когда обеспечены следующие условия:

• сухость помещения;
• отсутствие чрезмерного запыления;
• запрет на работу с аппаратом при чрезмерно высоких температурах.

Обращаться с прибором надо аккуратно. В том случае если на шумомер попадает грязь или влага, его немедленно вытирают насухо, используя мягкую ткань, которая не оставит царапин на корпусе прибора. Блок питания (батарейки) после окончания замеров вынимают. Чтобы прибор не давал погрешностей измерений, требуется его регулярная калибровка.

Для получения точных результатов желательно фиксировать измеритель звука на штативе. Когда это невозможно, шумомер нужно держать на вытянутой руке. Открытый микрофон направляют в сторону источника звука. Замер шума длится несколько секунд, после чего шумомер сам перестает фиксировать звуковые волны и показывает на мониторе уровень звука, которой был определен в ходе измерений. Фиксировать показатели шума следует как рядом с источником звука, так и на отдалении от него, двигаясь постепенно к границам области, на которой требуется измерить шумовые нагрузки.

После использования прибора, перед тем как убрать его, нужно извлечь блок питания. В месте хранения шумомер должен быть защищен от вибраций, перепадов температуры и сырости. После длительного перерыва в работе аппарат требует калибровки.

Современные шумомеры – компактные, максимально простые в использовании приборы, для работы с которыми достаточно ознакомиться с инструкцией. Специального обучения для измерения с их помощью уровня звука не требуется. Это в равной степени относится к бытовым и промышленным моделям.

---

Что такое шумомер? Виды, характеристики, его назначение

Всем известно о воздействии шума на организм человека – он может негативно влиять на состояние здоровья. Для контроля его уровня используют измерители шума.

Шумомер представляет собой электронное устройство, предназначенное для определения уровня громкости. Шум является совокупностью звуков разной частоты, интенсивности, измеряют его в децибелах. Измерители шума нашли широкое применение для решения бытовых задач. Высокоточное измерительное оборудование стоит сравнительно недорого, несложное в эксплуатации. Для активации и использования по назначению прибор достаточно включить. Не требуется выполнения сложных манипуляций по настройке, но с инструкцией все же стоит ознакомиться.

При детальном рассмотрении устройства аппарата обнаруживаются элементы простой конструкции. Состоит из обычного ненаправленного микрофона, расположенного в центральной части, усилителя звука, фильтров, детектора, интегратора и индикатора.

В центральной части корпуса конструкции находится обычный ненаправленный микрофон. Мембрана микрофона под воздействием волн звука совершает колебания. Издаваемые ею сигналы проходят сквозь фильтры и попадают на индикаторное устройство, по принципу действия схожее с вольтметром. Уровень напряжения тока данного устройства и шума, который создается в процессе, соответствуют друг другу. А значит, громкость издаваемых звуков можно определить по показателю электрического сигнала. Показатели громкости, измеряемой в децибелах, видны на механической шкале либо на электронном циферблате прибора.

С помощью фильтров отсекаются при измерениях не воспринимаемые человеческим органом слуха показания волн звука, что позволяет получить объективные данные для оценивания. При этом ориентируются исключительно на показатели, на самом деле оказывающие влияние на окружение. Другими словами, таким путем отфильтровываются звуки, не воспринимаемые нашими ушами.

Есть разные режимы работы:

• F – позволяет производить замеры постоянного шума;
• S – непродолжительного;
• I – для звуковых всплесков.

Что измеряет?

По названию уже понятно, что шумомер измеряет уровень посторонних звуков, шума. Его используют, чтобы определять:

• громкость звучания, издаваемого акустическими системами;
• соответствие рабочих мест нормам при их аттестации;
• уровень шума в любых помещениях, на стройплощадках, производственных объектах;
• качество защищающих от посторонних звуков средств во время их тестирования.

Измерители уровня шума позволяют контролировать эффективность звукоизоляционных систем, установленных в помещениях. В строительной сфере ими пользуются с целью проверки соответствия звукоизоляционных стройматериалов тем характеристикам, которые заявляют их производители. Оценивается уровень изоляции строительных объектов от постороннего шума.

Установлены нормативные показатели для шума, которые должны соблюдаться днем и ночью в жилом помещении. Если нарушать нормативы, то можно понести наказание административного характера. Такая безответственность наказывается штрафом либо конфискацией аппаратуры, инструментов, которые воспроизводят громкие звуки. Для привлечения виновных лиц, которые должны отвечать за такое нарушение порядка, необходима документальная фиксация уровня шума. В этом случае применяют измерители шума, позволяющие безошибочно определить, насколько были нарушены установленные нормы. На шумных соседей можно повлиять, обратившись к сотрудникам правоохранительных органов. Данное оборудование должно быть в их распоряжении и использоваться для выяснения обстоятельств на месте.

На производствах в обязательном порядке контролируют условия труда. Шумомер является одним из приборов, которые при этом применяются. Есть специально установленные трудовым законодательством нормативы по уровню шума для оборудования. Человек может потерять слух, если нормы не будут соблюдаться на рабочем месте.

Какие бывают шумомеры?

Исходя из того, какие функциональные возможности имеют измерители уровня шума, они бывают:

• Простыми – аппаратами, выполняющими однократные операции, при которых отображаются значения во время их активации. Определяют звуковую громкость в децибелах.
• Комплексными – представляющими собой более сложное оборудование. С их помощью проводят серии измерений, что позволяет анализировать путем составления графиков звуковых колебаний, оценивать полученные за определенный период результаты. Применяются на производственных объектах.

Измерители уровня шума бывают разной точности и в зависимости от этого подразделяются на следующие классы:

• 0 – представителей данной группы считаются эталонами, поскольку они отображают максимально точные результаты. Подобное устройство дорогое и не часто применяется.
• 1 – в сравнении с предыдущим оборудованием проще, но все же считается очень точным. Зачастую им пользуются в условиях лабораторий, но также применяют и в других ситуациях, когда возникает необходимость высокоточного измерения уровня звука.
• 2 – этой группой приборов наиболее часто пользуются в производственных условиях, в сфере строительства.
• 3 – группа устройств, имеющих простейшую конструкцию. Такие модели недорогие, они способны решать бытовые задачи по измерению шума. Поскольку отображают ориентировочные значения показателей, то для профессионального использования не подходят.

Как выбрать?

Как и любое измерительное оборудование, шумомер имеет ряд параметров, которые следует учесть при выборе. В первую очередь необходимо понимать, зачем нужен такого плана прибор и какие средства вы готовы потратить на его приобретение.

Выбирая измерители шума, отталкиваются от сферы эксплуатации. Есть варианты для бытового и профессионального применения. Прибор, используемый на производственных объектах для контроля шума работающего станка, транспортного средства и т. д., конечно, способен решать задачи бытового характера. Но в основном для домашнего использования, когда нужно определить шумность холодильника, вытяжки или другой бытовой техники, нет необходимости приобретать профессиональное устройство. Высокоточное оборудование 1, 2 классов необходимо для тех, кто осуществляет экологические измерения. Подобное оборудование используется аккредитованными лабораториями для испытаний, результаты которых служат основанием для выдачи лицензий МЧС.

Имея конкретную цель, следует определиться со следующими параметрами:

• Классом устройства – как говорилось раньше, всё зависит от того, где будет применяться прибор;
• Уровнем отклонений – диапазон погрешностей у такой аппаратуры – от 1 до 1,5 децибела. Если требуется измерять шум и получать максимально достоверные показания, то следует выбирать прибор с меньшей погрешностью.
• Диапазоном чувствительности в децибелах – в большинстве моделей он находится в границах от 0 до 130.
• Рабочим температурным режимом – для открытого пространства устройство должно иметь границы 0 и +40 градусов. Примером может быть автомобильный прибор для измерения шума.
• Видом источников питания – здесь выбор полностью за пользователем, поскольку важны только индивидуальные предпочтения. Есть широкий выбор сетевых и автономных моделей, работающих от батареек либо аккумуляторов.

Если необходима модель для самостоятельных измерений в условиях дома, квартиры, достаточно точности 3-го класса. Подобные аппараты сочетают в себе хорошее качество и невысокую стоимость, что оптимально для обычных пользователей, для которых предусмотренные погрешности не особенно критичны. Такие приборы просты, комфортны в эксплуатации, а также обычно имеют более компактные размеры в сравнении с профессиональными моделями.

В разделе каталога компании «ЭКО-ИНТЕХ» содержится отличный выбор вариантов для бытового и профессионального пользования. Мы рекомендуем обратить внимание на измерители шума следующих моделей:

• Testo 816 (2-й класс) в нескольких модификациях – данный аппарат немецкого производства позволит провести высокоточные замеры в рабочем цеху промышленного предприятия, в местах общественного пользования для экологического контроля. Имеет встроенную память и возможность перенесения полученных в результате измерений данных в компьютер для их глубокого анализа.
• Testo 815 (2-й класс) – компактное и простое в работе оборудование точно и оперативно решит ежедневные задачи по измерению шума в области систем ОВКВ, на массовых мероприятиях, на производственных объектах.
• «ОКТАВА-111» комплект «Классика» (1-й класс) – профессиональное высокоточное оборудование российского производства предусмотрено для использования в лабораториях, эпидемиологических центрах, а также специалистами по оцениванию рабочих мест, природоохранных организаций, инженерных подразделений и т. п.
• «АССИСТЕНТ» SIU (1-й класс) – простое, легкое в управлении оборудование российского производства позволяет измерять и анализировать уровни звука и частоты в пределах звукового, инфразвукового и ультразвукового диапазонов.
• «АССИСТЕНТ» SIU 30 V3RT (1-й класс) – аппарат профессионального уровня, измеряющий вибрации одновременно по 3 каналам, способен решать задачи по определению уровня шума на производственных объектах. Позволяет дополнительно анализировать результаты измерений.
• «АССИСТЕНТ» S-Auto (1-й класс) – оптимальный вариант для автоматизированных измерений внешнего шума автотранспорта. Возможны комплектации для выполнения любых задач.

Как пользоваться шумомером

1. Что такое децибелломер
2. Зачем использовать инструмент
3. Функция шумомера
   3. 1 Анализ местного шума
   3.2 Строительная акустика
   3.3 Контроль промышленного шума
   3.4 Анализ машинного шума
4. Различные типы устройств
   4.1 Тип 1 / Класс 1
   4.2 Тип 2 / Класс 2
5. Как пользоваться шумомером
   5.1 В помещении
   5.2 На открытом воздухе
6. Сколько стоит децибеллометр
7. Почему стоит попробовать Decibelpro.App
   7.1 Экономическая эффективность
   7.2 Лучший дозиметр шума
   7.3 Спектральный анализ

Вы когда-нибудь задумывались, что такое шумомер? Вы не одиноки. Этот прибор для измерения звука набирает популярность, и многие люди спрашивают, для чего он нужен и как использовать шумомер.

В этой статье мы расскажем, что такое децибелметр и как им правильно пользоваться.

Что такое децибеллометр?

Децибеллометр — это прибор для измерения звукового давления для стандартизированных измерений, использующий шкалу децибел. По этой причине измеритель децибел также известен как измеритель уровня звукового давления (SPL). Другие распространенные названия включают шумомер и шумомер.

Измеритель децибел использует микрофон для захвата звука. Микрофон улавливает отклонения звукового давления и преобразует их в электрический сигнал, который усиливается предусилителем. Измеритель децибел затем использует обработку сигнала для применения к сигналу взвешивания по частоте и времени в соответствии с международными стандартами.

Децибеллометр реагирует на звук так же, как человеческое ухо, и дает объективные акустические измерения уровня шума в определенной среде.

Эти измеренные уровни шума выражаются в децибелах (дБ) и отображаются на экране прибора. Некоторые измерители децибел также показывают дополнительные акустические параметры, такие как эквивалентный непрерывный уровень звука (Leq).

Счетчики децибел обычно переносные и работают от батареек. Однако в некоторых случаях шумомеры, используемые для непрерывного контроля уровня шума в конкретной среде, могут быть установлены стационарно.

Децибеллометры используются для измерения уровня окружающего, промышленного или машинного шума. Они обычно используются специалистами по безопасности для контроля условий и соблюдения рекомендуемых пределов воздействия (REL).

Зачем использовать инструмент?

Шумомер полезен для измерения, мониторинга и контроля уровня шума. Они используются в различных сценариях на заводах и других промышленных предприятиях, а также на строительных площадках. Они также используются в городских условиях для контроля уровня шума от автомобильного, железнодорожного и воздушного движения, общественных мероприятий и других источников звука.

Шумомер обычно используется регулирующими органами и специалистами по безопасности на рабочем месте, чтобы убедиться, что уровень шума поддерживается на рекомендуемых контрольных уровнях. Таким образом, они защищают людей, подвергающихся воздействию высоких уровней шума. Сюда входят рабочие, горожане и население в целом.

Измерители уровня звука также можно использовать в других условиях, например, для настройки аудиооборудования на концертах или в личных целях. Например, вы можете использовать шумомер дома или на рабочем месте, чтобы избежать воздействия опасного уровня шума. Или для измерения уровня звукового давления при калибровке аудиооборудования.

Шумомер Функция

Шумомер используется в нескольких сценариях, где необходимы измерение и мониторинг уровней шума. Их основное предназначение — измерение шума, но их основная роль зависит от того, в какой среде они используются.

Вот несколько примеров функций шумомера:

Анализ общественного шума

Часто используются шумомеры. для измерения общественного или окружающего шума. Основной причиной измерения уровней шума в жилых или городских условиях является защита населения от воздействия опасного уровня шума. В других случаях шум сообщества может быть измерен для разрешения споров между соседями.

Местный шум сложнее определить и измерить, поскольку на измерения могут влиять несколько источников шума. Общественный шум обычно представляет собой комбинацию различных источников, таких как автомобильное движение, строительные площадки, игровые площадки и т. д. Некоторые источники являются постоянными, в то время как другие могут возникать реже.

Как правило, государственные органы имеют специальные правила для промышленных, строительных и жилых помещений. Эти правила также обычно различаются в зависимости от времени суток.

Для максимально точного измерения шума в помещении необходимо проводить отдельные измерения днем ​​и ночью. Кроме того, их следует проводить в течение более длительного периода, чтобы определить средний и самый высокий пик шума.

Строительная акустика

Шумомер также используется для измерения акустики зданий или архитектуры. Целью этих измерений является определение акустики помещения, реверберации, потерь при передаче или звукопоглощения. Или, чтобы протестировать акустический материал и звукоизоляцию.

Измерения шума в строительной акустике используются для оценки соответствия строительным нормам и правилам. Они оценивают, как шум распространяется снаружи внутрь или из комнаты в комнату. Эти измерения также полезны для проектировщиков, когда они хотят внедрить и протестировать звукоизоляционные материалы и решения.

Для акустики помещений измерения используются для определения того, как создается, распространяется, поглощается или отражается звук. Понимание того, как распространяется звук и как он реагирует на окружающую среду, имеет решающее значение для блокировки нежелательных звуков и создания наилучших впечатлений для пользователей/аудитории.

Some scenarios include:

• homes
• restaurants
• offices
• lecture rooms
• auditoriums
• concert halls

Image By Canva Design

Industrial Noise Control

Industrial environments are probably the ones where sound level метров используются чаще всего. Децибеллометры используются для точных измерений на месте и длительного мониторинга различных промышленных и строительных шумов.

Специалисты по промышленной гигиене и специалисты по безопасности на рабочем месте используют децибеллометры для оценки воздействия шума на рабочем месте. Они проводят регулярные исследования шума и собирают данные об уровне шума. Используя измерения уровня шума, они могут внедрить процедуры и меры безопасности, чтобы защитить сотрудников от повреждения/ потери слуха.

Анализ шума машин

Еще одна функция шумомеров связана с тестированием продукции на шум. Эти приборы используются для измерения шума, создаваемого машинами в таких отраслях, как:

• автомобилестроение
• производство бытовой техники
• производство огнестрельного оружия
• энергетика
• сельское хозяйство

Основная цель — сбор и анализ данных об уровне звука, которые могут помочь производителям разрабатывать более тихие продукты.

Различные типы устройств

Шумомер подразделяется на два типа классов. Каждый тип определяет точность измерителя децибел в соответствии с рекомендациями Американского национального института стандартов (ANSI). Каждый класс определяет точность измерителя в соответствии со стандартами Международной электротехнической комиссии (МЭК).

Шумомер типа 1/класса 1

Шумомер типа 1/класса 1 используется для оценки уровня точности. Они чаще всего используются в лабораторных испытаниях.

Шумомер типа 2/класса 2

Шумомер типа 2/класса 2 менее сложен. Обычно они используются для оценки уровня шума в промышленных, образовательных, коммерческих или жилых помещениях.

Как пользоваться шумомером

Важно правильно знать, как пользоваться шумомером, чтобы получать полезные результаты.

Общие указания по использованию шумомера:

• разместить шумомер на достаточном расстоянии от любых препятствий или отражателей
• разместить микрофон шумомера на высоте около 1,3 — 1,5 м над уровнем моря на землю
• поместите микрофон шумомера в направлении источника звука

На показания шумомера будут влиять несколько элементов, таких как окружающая среда и различные источники звука. По этой причине вы должны вести учет таких условий измерения, как:

• тип шумомера
• количество и продолжительность измерений
• место измерения
• время суток
• погодные условия (если на улице)
• описание источников звука

измерения также будут зависеть от вашего расстояния источник. Подробнее об этом читайте здесь.

Ниже приведены инструкции по использованию шумомера внутри и снаружи помещений.

В помещении

Вот как правильно использовать шумомер в помещении:

• устранить любые препятствия, стоящие между микрофоном шумомера и источником звука
• разместить микрофон в направлении источника звука

На улице

Вот как правильно использовать шумомер на улице:

• по возможности провести измерения в сухую погоду
• задокументировать погодные условия, записав направление и скорость ветра, температуру, влажность и т. д.0004

Сколько стоит децибеллометр?

Цена ручного шумомера зависит от его класса или типа.

Децибеллометр класса 2 стоит от 150 до 3500 долларов.

Децибеллометры класса 1 стоят от 800 до 4000 долларов.

Почему стоит попробовать Decibelpro.App

Приложение для измерения уровня звука — отличный способ контролировать уровень шума и измерять звук. Он удобен и прост в использовании и избавляет от необходимости покупать специальный прибор для измерения звука.

Все, что вам нужно, это смартфон и Decibel Pro.

Экономическая эффективность

Прежде всего, использование Decibel Pro для измерения шума очень экономично. Вместо того, чтобы платить сотни долларов за шумомер, вы можете скачать и использовать Decibel Pro по очень выгодным тарифам.

Стоимость ежемесячной подписки составляет 9,99 долларов США, годовая подписка — 24,99 долларов США, а стоимость пожизненного доступа — 49,99 долларов США. Намного ниже, чем у любого шумомера на рынке!

Наилучшая точность дозиметра шума

Дозиметры шума — это персональные приборы для измерения шума с датчиками, которые носят люди, подвергающиеся воздействию высоких уровней шума.

Decibel Pro поставляется с функцией дозиметра шума, которая может помочь вам контролировать уровень шума, которому вы подвергаетесь каждый день, в режиме реального времени. Он предварительно откалиброван на высококачественном оборудовании для обеспечения наилучшей точности. Кроме того, он включает стандарты OSHA и NIOSH, по которым вы можете анализировать свое ежедневное воздействие.

Спектральный анализ

Decibel Pro также включает функцию полного спектрального анализа, которую можно использовать для настройки входного звука и поиска правильного баланса между различными параметрами для получения более качественных звуков и дорожек.

Приложение использует различные фильтры для измерения и анализа амплитуды и частоты. Затем он отображает результаты на интуитивно понятном графике данных с амплитудой по оси Y (в децибелах) и частотой по оси X (в Герцах). Низкие и высокие частоты отображаются слева направо.

Анализатор спектра — полезный инструмент для создания музыки, микширования и мастеринга звука.

Чтобы узнать больше о приложении Decibel, нажмите здесь.

Шумомер

Принцип работы

Шумомер представляет собой простой электронный прибор для измерения уровня шума. Но он отличается от объективных электронных приборов, таких как вольтметры. При преобразовании акустического сигнала в электрический он может имитировать временную характеристику скорости отклика человеческого уха на звуковую волну; частотная характеристика с разной чувствительностью к высоким и низким частотам и интенсивная характеристика изменения частотной характеристики при разной громкости. Шумомер — это субъективный электронный прибор.

Как работает шумомер?

Звук преобразуется микрофоном в электрические сигналы, а затем импеданс преобразуется предусилителем для согласования с микрофоном и аттенюатором. Усилитель добавляет выходной сигнал в сеть взвешивания, выполняет взвешивание сигнала по частоте (или внешний фильтр), а затем усиливает сигнал до определенной амплитуды через аттенюатор и усилитель и посылает его на детектор среднеквадратичных значений (или внешний пресс) . регистратор уровня), значение уровня шума шума указано на головке индикатора.

Для имитации различной чувствительности человеческого слуха на разных частотах (20 Гц-20 кГц) в шумомере имеется сеть, которая может имитировать слуховые характеристики человеческого уха и корректировать электрический сигнал до значения, аналогичного чувство слуха. Это называется взвешенной сетью.

Уровень звукового давления, измеренный взвешивающей сетью, больше не является объективным физическим уровнем звукового давления (называемым линейным уровнем звукового давления), а уровнем звукового давления, скорректированным на слух, который называется взвешенным уровнем звука или шумом уровень.

Поскольку люди по-разному воспринимают шум в каждой полосе частот, они чувствительны к промежуточной частоте Z около 3 кГц, но в меньшей степени к низкой частоте и высокой частоте. Следовательно, невзвешенное отношение сигнал/шум может быть не таким хорошим, как субъективное восприятие уровня шума человеческим ухом. соответствовать. Как интегрировать измеренное значение с субъективным слухом? Таким образом, существует сеть выравнивания или сеть взвешивания, которая умеренно ослабляет как низкие, так и высокие частоты, так что средняя частота становится более заметной.

Эта взвешивающая сеть подключается между испытуемым оборудованием и измерительным прибором, поэтому влияние ПЧ-шума оборудования будет «усилено» сетью, другими словами, ПЧ-шума, который оказывает наибольшее влияние на слуху придается более высокий вес, измеренное отношение сигнал-шум в это время называется взвешенным отношением сигнал-шум, которое может более точно отражать субъективное чувство слуха людей.

Структура шумомера

Шумомер состоит из микрофона, усилителя, аттенюатора, взвешивающей сети, детектора, индикаторной головки и блока питания.

Микрофон

Это устройство, которое преобразует сигнал звукового давления в сигнал напряжения, также известный как микрофон, датчик. Обычные микрофоны включают кристалл, электрет, подвижную катушку и конденсатор.

Датчик с подвижной катушкой состоит из вибрирующей диафрагмы, подвижной катушки, магнита и трансформатора. Вибрирующая диафрагма начинает вибрировать после воздействия давления звуковой волны и заставляет подвижную катушку, установленную с ней, вибрировать в магнитном поле, создавая наведенный ток. Сила тока изменяется в зависимости от величины акустического давления на вибрирующую диафрагму. Чем больше давление, тем больше генерируемый ток; чем ниже звуковое давление, тем меньше генерируемый ток.

Емкостные датчики в основном состоят из металлических диафрагм и металлических электродов, расположенных близко друг к другу, которые по существу представляют собой один плоский конденсатор. Металлическая диафрагма и металлические электроды составляют две пластины плоского конденсатора. Когда диафрагма подвергается звуковому давлению, диафрагма деформируется, расстояние между двумя полярными пластинами изменяется, а также изменяется емкость, тем самым генерируя переменное напряжение, форма волны которого связана с уровнем звукового давления в линейном диапазоне микрофона. . Формируется соотношение и реализуется функция преобразования сигнала звукового давления в сигнал напряжения.

Конденсаторный микрофон идеально подходит для акустических измерений. Он имеет преимущества большого динамического диапазона, плоской частотной характеристики, высокой чувствительности и хорошей стабильности в общей среде измерений, поэтому он широко используется. Поскольку выходное сопротивление емкостного датчика очень велико, необходимо выполнить преобразование импеданса через предварительный усилитель, который устанавливается внутри шумомера рядом с той частью, где установлен емкостный датчик.

Усилители и аттенюаторы

В настоящее время во многих популярных отечественных и импортных усилителях используются двухкаскадные усилители, а именно входные усилители и выходные усилители, функцией которых является усиление слабых электрических сигналов. Входной аттенюатор и выходной аттенюатор используются для изменения затухания входного сигнала и затухания выходного сигнала, чтобы стрелка измерительной головки указывала на соответствующее положение, а затухание каждой шестерни составляло 10 децибел. Диапазон регулировки аттенюатора, используемого входным усилителем, соответствует нижнему пределу измерения (например, от 0 до 70 минут), а выходной сигнал усиливается.
Диапазон настройки аттенюатора, используемого прибором, соответствует верхнему пределу измерения (от 70 до 120 точек). Циферблаты входного и выходного аттенюаторов часто выполнены разного цвета. В настоящее время черный и прозрачный часто сочетаются. Так как высота и нижняя часть многих шумомеров ограничены 70 децибелами, необходимо предотвратить превышение лимита при вращении, чтобы избежать повреждения устройства.

Взвешенная сеть

Для имитации различной чувствительности человеческого слуха на разных частотах существует сеть, которая может имитировать слуховые характеристики человеческого уха и корректировать электрический сигнал, чтобы он был похож на слух. Эта сеть называется сетью взвешивания. Уровень звукового давления, измеренный взвешивающей сетью, больше не является уровнем звукового давления объективной физической величины (называемым линейным уровнем звукового давления), а уровнем звукового давления, скорректированным на слух, который называется взвешенным уровнем звука или уровень шума.

Обычно существует три типа взвешенных сетей: A, B и C. Взвешенный уровень звука A предназначен для имитации частотных характеристик человеческого уха для низкоинтенсивного шума ниже 55 дБ; B-взвешенный уровень звука предназначен для имитации частотных характеристик шума средней интенсивности от 55 до 85 дБ; С-взвешенный уровень звука предназначен для имитации характеристики шума высокой интенсивности. Разница между ними заключается в ослаблении низкочастотных составляющих шума. A больше ослабляет Z, B — второе, а CZ меньше. А-взвешенный уровень звука является наиболее широко используемым измерением шума в мире, поскольку его характеристическая кривая близка к слуховым характеристикам человеческого уха. B и C постепенно не используются. Показания уровня шума, полученные с помощью шумомера, должны указывать на условия измерения.

Детектор и индикаторная головка

Для отображения усиленного сигнала через счетчик также требуется детектор для преобразования быстро меняющегося сигнала напряжения в медленно изменяющийся сигнал постоянного напряжения. Величина этого постоянного напряжения пропорциональна величине входного сигнала. В соответствии с потребностями измерения детекторы делятся на детекторы пиков, детекторы средних значений и детекторы среднеквадратичных значений. Пиковый детектор может давать значение Zda определенного временного интервала, а средний детектор может измерять его среднее значение в определенном временном интервале. Детекторы корневого квадрата используются в большинстве измерений, за исключением импульсов, таких как выстрелы, для которых необходимо измерять их пики.

Детектор среднеквадратичного значения может возводить в квадрат, усреднять и возводить в квадрат сигнал переменного тока для получения среднеквадратичного значения напряжения, а затем передавать сигнал среднеквадратичного значения напряжения на показывающий измеритель. Индикаторная головка представляет собой электросчетчик. Пока шкала откалибрована до определенной степени, значение уровня шума в децибелах можно считывать непосредственно с головы.
