Принцип работы сигнализации. Принцип работы охранной сигнализации: датчики, оборудование и алгоритм функционирования

Как устроена и функционирует современная охранная сигнализация. Из каких компонентов состоит система безопасности. Какие датчики используются в охранных системах. Как происходит обнаружение вторжения и передача тревожного сигнала.

Основные компоненты охранной сигнализации

Охранная сигнализация состоит из нескольких ключевых компонентов, обеспечивающих ее функционирование:

• Контрольная панель — «мозг» всей системы
• Различные датчики (движения, открытия дверей/окон и др.)
• Устройства оповещения (сирены, строб-вспышки)
• Клавиатура для управления системой
• Коммуникатор для передачи сигнала тревоги

Все эти элементы работают согласованно, обеспечивая защиту объекта от несанкционированного проникновения. Рассмотрим подробнее принцип работы каждого компонента.

Как работают датчики охранной сигнализации

Датчики являются «глазами и ушами» охранной системы. Они обнаруживают различные признаки вторжения и передают сигнал на контрольную панель. Основные типы датчиков:

Магнитоконтактные датчики

Устанавливаются на двери и окна. Состоят из магнита и геркона. При размыкании контакта (открытии двери/окна) подается сигнал тревоги.

Инфракрасные датчики движения

Реагируют на изменение теплового фона в помещении при появлении человека. Имеют сектор обнаружения до 12-15 метров.

Акустические датчики разбития стекла

Улавливают звук бьющегося стекла в диапазоне 20-30 кГц. Устанавливаются на потолке или стене напротив окон.

Вибрационные датчики

Реагируют на вибрации при попытке взлома двери или окна. Крепятся непосредственно на защищаемую конструкцию.

При срабатывании любого из датчиков сигнал передается на контрольную панель для обработки и принятия решения о тревоге.

Алгоритм работы контрольной панели

Контрольная панель является центральным элементом системы охранной сигнализации. Она выполняет следующие функции:

• Получает и обрабатывает сигналы от всех датчиков
• Управляет постановкой/снятием с охраны
• Активирует устройства оповещения при тревоге
• Передает сигнал тревоги на пульт охраны
• Ведет журнал событий системы

При поступлении сигнала от датчика панель анализирует ситуацию согласно заданному алгоритму. Учитывается тип сработавшего датчика, текущий режим охраны, наличие задержки на вход и другие параметры. На основе анализа принимается решение о формировании сигнала тревоги.

Передача сигнала тревоги на пульт охраны

Для передачи тревожных извещений на пульт централизованного наблюдения используются различные каналы связи:

• Проводные телефонные линии
• GSM-канал (GPRS, SMS)
• Радиоканал
• Интернет (проводной или 3G/4G)

Наиболее надежным считается использование дублирующих каналов связи. Это повышает вероятность доставки тревожного сигнала даже при повреждении одного из каналов злоумышленниками.

При поступлении сигнала тревоги на пульт дежурный оператор оценивает ситуацию и принимает решение о направлении группы быстрого реагирования на объект.

Способы управления охранной сигнализацией

Современные охранные системы предоставляют пользователю несколько способов управления:

Клавиатура

Классический способ управления путем ввода цифрового кода. Позволяет ставить/снимать с охраны, управлять отдельными зонами, просматривать журнал событий.

Электронные ключи

Бесконтактные устройства в виде брелоков или карт. Для управления достаточно приложить ключ к считывателю.

Мобильное приложение

Позволяет дистанционно управлять системой со смартфона через интернет. Доступны функции постановки/снятия с охраны, просмотра состояния датчиков, получения уведомлений о событиях.

Голосовое управление

Некоторые современные системы поддерживают управление голосовыми командами через умные колонки (Amazon Alexa, Google Home).

Выбор способа управления зависит от предпочтений пользователя и особенностей объекта. Для повышения безопасности рекомендуется использовать двухфакторную аутентификацию.

Особенности беспроводных охранных систем

Беспроводные системы сигнализации набирают всё большую популярность благодаря простоте установки. Их основные преимущества:

• Быстрый и недорогой монтаж без прокладки проводов
• Возможность легкого расширения системы
• Простота демонтажа и переноса на новый объект
• Эстетичный внешний вид без лишних проводов

Принцип работы беспроводной сигнализации аналогичен проводной. Отличие заключается в передаче сигналов от датчиков на контрольную панель по радиоканалу.

Для обеспечения надежной работы в беспроводных системах применяются специальные технологии:

• Шифрование радиосигнала для защиты от перехвата
• Адаптивная регулировка мощности передатчиков
• Использование нескольких частотных каналов
• Контроль уровня заряда батарей датчиков

При правильном проектировании современные беспроводные системы не уступают по надежности проводным аналогам.

Интеграция охранной сигнализации с системами «умного дома»

Современные охранные системы всё чаще интегрируются с другими подсистемами «умного дома». Это позволяет реализовать дополнительные сценарии безопасности и комфорта:

• Автоматическое включение освещения при тревоге
• Перевод климатической системы в экономный режим при постановке на охрану
• Имитация присутствия путем включения света и телевизора по расписанию
• Автоматическое закрытие штор в ночное время
• Голосовые уведомления о событиях через умные колонки

Интеграция повышает удобство управления всеми системами из единого интерфейса. При этом охранная функция остается приоритетной — сигнализация сработает даже при отказе контроллера умного дома.

Принцип работы автосигнализации ― 130.com.ua

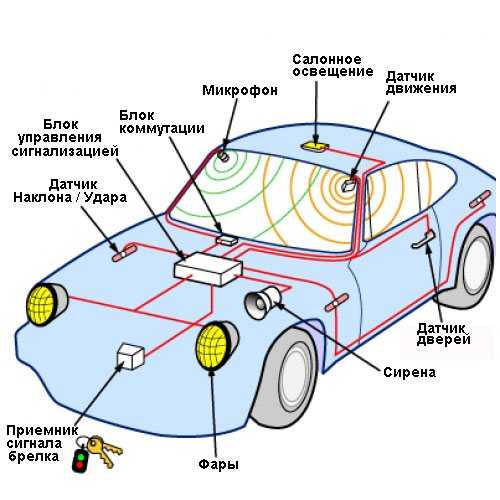

Автосигнализация — электронное устройство, которое устанавливается в авто и защищает его от угона, и кражи. Стандартно этот механизм включает в себя такие части:

• основной блок;
• антенна;
• датчик удара;
• брелок;
• светодиодный индикатор;
• сервисная кнопка.

В зависимости от модели этот список может быть дополнен другими деталями.

Особенности работы автомобильной сигнализации

Автосигнализация может быть с обратной связью и без нее. Ее наличие значительно повышает безопасность автомобиля. Некоторые модели оснащаются GPS и предусматривают функции удаленного управления системой.

В самых первых разработках использовался статистический код, который можно было легко взломать. Поэтому совсем скоро производителям пришлось разрабатывать динамический код, чей принцип намного труднее и взломать его сложнее. При каждом действии брелка, генерируется новый код. Так, придумать шифр к таким устройствам сложно. Но несмотря на заявленную высокую надежность, мошенники и к таким автосигнализациям научились подбирать ключи взлома.

Современные охранные системы работают по диалоговому принципу: распознавание брелка проходит в несколько стадий. Когда вы нажимаете кнопку брелока, на базовый блок отправляется ID-номер, сигнал принимается и проверяется прописка брелка в защитной системе.

Если действует хорошая идентификация, на брелок идет ответный сигнал с кодом, который образован динамическим способом. Если используется зачислившийся код, в брелке происходит нужная команда и переходит для выполнения в базовый блок, который декодирует и выполняет команды, а затем отправляет подтверждение о выполнении.

Такой принцип работы повышает надежность системы и делает практически невозможным взлом автосигнализации. Ведь запрос отправляется случайным числом, причем делается это несколько раз.

Психология покупателя: важно

Люди, которые выбирают и покупают охранные системы для авто, бывают трех типов:

• Желают купить что-то дешевле, но чтоб сигнал был громким, присутствовала автоматическая блокировка дверей и меньше функций.
• Ставят в приоритет автозапуск, при этом радиус действия должен быть как можно больше.
• В приоритете защита автомобиля, поэтому выбирают модели, разработанные с учетом новых технологий.

Как правило, последние тщательно изучают информацию перед покупкой. Некоторые обращаются в специальные сервисные центры за консультацией. Но вместо профессионального ответа, могут услышать, что если мошенники захотят, то все равно украдут ваше авто. Однако в итоге предлагают раскрученную продукцию известных брендов. Да, они оснащаются всеми необходимыми функциями, к тому же иметь такую автосигнализацию считается престижным.

Чтобы привлечь как можно больше покупателей и обогнать конкурентов, такие сервисы снижают стоимость. Но у работников не всегда получается донести главную мысль — для чего нужно ставить охранные системы. Ведь не каждый менеджер или консультант сможет рассказать о кодграббере, частотах радиопомех и как же всего этого избежать.

И переходим к практике: вам монтируют сигнализацию и говорят, как ее включить и выключить. Если многие автовладельцы со всем соглашаются и не задают лишних вопросов, то наша «третья» группа не очень одобряет такой «профессионализм». Они спрашивают обо всех мелких деталях, на что редко получают внятный ответ.

Чем меньше вы знаете о таких устройствах, тем выше риск заплатить больше, чем это требуется. Автосигнализацию купить в Киеве, Одессе, Харькове, а также с доставкой по Украине, можно на 130.com.ua.

На что обращать внимание при покупке сигнализации

Наличие защитной системы — условие вашего спокойного сна. Однако многие используют ее в качестве обычного аксессуара с центральным замком. Итак, для начала определяемся с типом электронной системы:

Без обратной связи. Оснащаются специальным датчиком, который реагирует на любое механической действие с кузовом машины в виде сирены. Недостаток — вы можете находиться далеко от машины и не услышать ее звук.

С обратной связью. Устройства оснащаются небольшим ЖК-экраном, где отображается состояние авто. Как только будет произведена попытка угона или кражи, включается сирена, а на экране появляется специальный сигнал.

Некоторые авто оснащаются дополнительно датчиком объема, который срабатывает при передвижении авто. Высокий уровень защиты не дает ворам взломать код.

Функция автозапуска позволяет заранее прогревать мотор.

GSM-сигнализация — устройство с GPS-спутником. Она подключается к телефону или защитному пульту специальной конструкции, которое следит за уровнем защиты авто и при необходимости глушит двигатель. Тут есть нюансы — покрытие GPS и GSM-сети. Мошенники могут использовать специальные глушилки, которые не позволят вам определить точное местонахождение авто.

Уровень защиты машины зависит от того, сколько времени нужно на преодоление этих защитных систем. Чем больше времени нужно угонщику для взлома, тем лучше.

Модели с функцией блокировки двигателя бывают двух видов:

энергозависимые;

энергонезависимые.

Итак, теперь нужно определиться с реле: аналоговое или цифровое. Лучше выбирать второй вариант, т. к. оно срабатывает только после передачи зашифрованного сигнала.

ТОП-3 автосигнализации

Лучшие сигнализации на авто

Ищете качественную и самую лучшую автосигнализацию? Данный рейтинг автосигнализаций составляется на основании таких параметров как: высокий спрос с положительными отзывами от наших клиентов, качественное изготовление — отсутствие заводского брака и сервисных обращений, а также официальная гарантийная и пост гарантийная поддержка в Украине.

Автомобильная сигнализация Pandora DXL 4710

Особенности:

• ★ с автозапуском двигателя
• ★ с 3xCAN, 2xLIN, GSM, GPS и Bluetooth
• ★ Высокая защищенность от взлома

Автосигнализация daVINCI PHI-330 PRO

Особенности:

• ★ С обратной связью
• ★ Диалоговый код
• ★ Двухуровневый датчик удара и G-сенсор

Сигнализация на авто Sheriff ZX-1090

Особенности:

• ★ динамический код CFMII
• ★ Режим антиограбления («Anti-Hi-Jack»)
• ★ Радиус действия до 2000 м



Купить автосигнализацию

Материалы по теме

как разрабатывается план охранной сигнализации

Системы охранной сигнализации стали неотъемлемым элементом обеспечения безопасности различного вида объектов. Их устанавливают, как на коммерческих объектах, так и в частных домах и квартирах. Естественно, пользователям всегда интересно знать, как работает сигнализация. В этой статье охарактеризованы основные принципы действия таких систем и выделены их ключевые особенности. Информация предоставлена специалистами инженерного отдела компании «ЛЕГИС». Если же вас заинтересует подключение охранной сигнализации в Москве, Санкт-Петербурге или Краснодаре, обратитесь в службу поддержки нашей компании.

Зачем нужна охранная сигнализация: цели установки

Основное назначение охранной сигнализации заключается в предотвращении несанкционированного доступа на объект. Причем речь идет практически о любых объектах недвижимости, включая коммерческие (офисы, магазины, склады и другие) и жилые (квартиры, дома, коттеджи, дачи). Принцип работы сигнализации основан на фиксировании попыток проникновения и передаче тревожного сигнала. Этот сигнал может передаваться, как лично владельцу или ответственному за обеспечение безопасности лицу, так и на центральный пульт охраны.

Во втором случае при поступлении сигнала на объект выезжает группа быстрого реагирования.

Важная роль, выполняемая устройствами охранной сигнализации также заключается в отпугивающем действии. В подавляющем большинстве случаев, особенно это касается частного жилья, преступники откладывают свои намерения только обнаружив, что дом или квартира оборудованы охранной сигнализацией. Таким образом, за сравнительно небольшую плату владельцы могут значительно увеличить безопасность своего движимого и недвижимого имущества.

Алгоритм работы систем охранной сигнализации

В каждом отдельном случае для установки системы используется разное оборудование. В основном выбор зависит от типа объекта, его площади, степени опасности и ряда других факторов. Не трудно догадаться, что устройство охранной сигнализации в квартире и на крупном промышленном объекте будет существенно отличаться. Тем не менее, существует общая схема работы охранной сигнализации. Она включает в себя следующие элементы:

• датчики и сенсоры, улавливающие попытки проникновения на объект посредством магнитно-контактных, ультразвуковых и других сигналов;
• приемно-контрольные приборы, предназначенные для получения и передачи сигнала опасности, контроля над работой всей системы;
• клавиатуры и другие устройств управления, позволяющие ответственным лицам или владельцам управлять работой сигнализации;
• исполнительные устройства, через которые непосредственно передается сигнал опасности (светозвуковой, автодозвон, речевой).

Также в работе охранной сигнализации задействованы блоки питания и соединительные провода. Исключение составляют беспроводные системы, работающие посредством передачи GSM-сигнала. С более детальной информацией о том, как работает охранная сигнализация, вы сможете ознакомиться, обратившись к нашим консультантам. Они же помогут оформить ваш заказ на подключение объекта для обслуживания сотрудниками группы компаний «ЛЕГИС».

Как работают системы сигнализации?

• Мониторинг сигналов тревоги

• Купить систему
• Улучшите свою систему
• Блог

Системы сигнализации работают, отправляя сигналы на центральную станцию ​​наблюдения, когда датчики неисправны. Центральным звеном системы охранной сигнализации является панель управления охранной сигнализацией. Все датчики системы и другое оборудование взаимодействуют с панелью. Панели необходим коммуникатор для отправки исходящих сигналов.

Система сигнализации предназначена для информирования пользователя и соответствующих органов о возникновении чрезвычайной ситуации. Это включает в себя вторжение, пожар, экологическую проблему или медицинский кризис. Система идентифицирует эти аварийные ситуации с помощью различных датчиков. Некоторые популярные датчики для систем безопасности включают дверные и оконные контакты, датчики обнаружения движения, датчики разбития стекла, датчики дыма и тепла, датчики затопления, датчики температуры и брелоки безопасности. Датчики могут быть жестко подключены к системе безопасности или могут обмениваться данными по беспроводной сети с помощью беспроводного приемника.

Когда датчик активируется или выходит из строя, он отправляет предупреждение на панель управления сигнализацией. Затем система ответит на основе настроек программирования для этой зоны. Например, один датчик может вызвать тревогу только в том случае, если он активируется, когда система находится на охране, в то время как другие могут вызывать тревогу в любое время, независимо от текущего состояния системы. Очень важно убедиться, что ваши датчики имеют правильные программные настройки. Зоны также могут быть запрограммированы на период задержки, что дает пользователю короткий период времени, чтобы снять систему с охраны, прежде чем будет отправлен сигнал тревоги.

При возникновении тревоги система отправляет оповещение на центральную станцию ​​мониторинга. В большинстве современных систем сигнализации для отправки сигналов используется интернет-коммуникатор или сотовый коммуникатор. Существуют также двухканальные модули, использующие как IP, так и сотовую связь. Центральный пункт наблюдения работает круглосуточно, 24/7. Обученный диспетчер немедленно заметит тревогу и начнет связываться с конечным пользователем и/или с местными властями. Если диспетчер не получит подтверждение того, что тревога была ложной, то в ближайшее время в помещение будут высланы соответствующие органы.

Существует также так называемый самоконтроль. В этом случае сигнализация не связывается с ПЦН. Вместо этого он уведомляет конечного пользователя напрямую посредством текстового сообщения или электронной почты. Это делается с помощью интерактивной сервисной платформы, такой как Total Connect 2.0 или Alarm.com. Затем конечный пользователь должен обратиться в соответствующие органы. Это может быть хорошим вариантом, если пользователь уверен, что может быстро и последовательно отвечать на тексты или электронные письма, сообщая им, что что-то может быть не так. Для получения дополнительной информации о наших планах мониторинга, пожалуйста, просмотрите нашу страницу мониторинга сигналов тревоги.

Был ли этот ответ полезен для вас?

Мы предлагаем мониторинг сигналов тревоги всего за 10 долларов США в месяц

Нажмите здесь, чтобы узнать больше

---

---

Похожие видео

•
  Как работают системы сигнализации

---

Родственные категории

• Системы безопасности квартир
• Беспроводные системы безопасности своими руками
• Проводные системы безопасности своими руками
• Системы безопасности малого бизнеса
• Контролируемые системы домашней безопасности

---

Ответил

30 апреля 2019 г.

Как работают системы сигнализации?

Системы сигнализации являются одним из самых основных и надежных средств безопасности, которые вы можете установить, чтобы защитить свой дом или бизнес . Они предназначены для обнаружения, когда что-то не так, предотвращения потенциальной угрозы и оповещения соответствующих органов, чтобы они могли быстро и эффективно отреагировать. Системы сигнализации не обязательно предназначены только для обнаружения злоумышленников. Многие также могут обнаруживать пожар, утечку угарного газа и/или опасность для окружающей среды. Вот ваш путеводитель по внутренней работе систем сигнализации.

Сигнализация отпугивает злоумышленников

Системы сигнализации начинают работать задолго до того, как потенциальные злоумышленники решат проникнуть внутрь. Свечения охранной панели внутри или даже вида таблички «Защищено такой-то охраной» достаточно, чтобы потенциальные воры и вандалы дважды подумали, прежде чем проникнуть в ваше здание.

В опросе 2017 года задержанных грабителей спросили, что их больше всего удерживает, когда они собираются проникнуть в собственность. Почти 50 % сказали, что они не войдут в дом или здание с работающей системой сигнализации, а еще 23 % заявили, что даже наличие датчиков или признаков наличия системы охранной сигнализации достаточно, чтобы их отпугнуть.

Простой системы сигнализации достаточно, чтобы сдержать большинство преступлений при возможности.

Сеть датчиков

Когда простого сдерживания недостаточно, системы сигнализации предназначены для обнаружения нескольких способов проникновения и других опасностей с помощью сети датчиков, охватывающих всю территорию. Для злоумышленников датчики обнаруживают взлом и движение внутри здания:

• Дверные и оконные контакты – переключателей, установленных на дверях и окнах, которые включают тревогу всякий раз, когда система поставлена ​​на охрану и открывается дверь или окно.
• Датчики разбития стекла – звуковых датчиков обнаруживают звук разбитого стекла.
• Датчики удара – обнаруживают вибрации, вызванные проникновением злоумышленников сквозь стены.
• Датчики движения — , если злоумышленник проникнет в здание, не задействовав другие датчики, датчики движения будут улавливать их движения, когда они ходят. Они также могут быть установлены на внешней стороне здания.

Многие системы сигнализации также оснащены другими датчиками, предназначенными также для обнаружения опасных экологических угроз:

• Детекторы угарного газа (CO) – используются для обнаружения угарного газа, который представляет собой вредный газ без запаха. Когда датчики срабатывают, срабатывает сигнал тревоги, чтобы предупредить всех о немедленной эвакуации имущества.
• Датчики окружающей среды – могут обнаруживать внезапные изменения температуры в случае пожара или даже присутствия воды.
• Детекторы дыма – могут быть интегрированы с вашей системой сигнализации для немедленного оповещения владельца здания и пожарной охраны в случае пожара.

При срабатывании сигнализации

Все датчики связаны с панелью управления сигнализацией, которая действует как «мозг» системы сигнализации. Когда датчик срабатывает, он отправляет сигнал на панель, которая затем определяет соответствующий порядок действий на основе заданных правил.

Например, открытие двери и разбивание окна — два совершенно разных способа проникновения и могут потребовать двух разных действий. Если вы поставите будильник на ночь, вы откроете дверь, чтобы вернуться в здание утром. Было бы неприятно, если бы сигнал тревоги сработал сразу же, как только вы открыли дверь. Панель управления сигнализацией будет знать, что если датчик двери сработал, он должен подождать несколько минут, прежде чем отключится, чтобы у вас было время снять его с охраны. Разбитое окно, с другой стороны, не является обычным явлением. Панель будет знать, что нужно немедленно включить сигнализацию в случае разбития окна.

Контрольная панель распознает разницу между различными датчиками и соответствующим образом реагирует на срабатывание одного из них.

Служба мониторинга тревог

Контрольная панель не только подаст сигнал тревоги при срабатывании датчика, но и пошлет сигнал на центральную станцию ​​наблюдения. В зависимости от типа устанавливаемой сигнализации ее можно связать с профессиональной службой мониторинга аварийных сигналов . Обученный диспетчер службы безопасности будет следить за вашей системой 24/7 и немедленно свяжется с соответствующими органами при срабатывании тревоги, что может значительно сократить время реагирования. Чем быстрее вы сможете отреагировать на угрозу, тем меньший ущерб она может нанести вашему имуществу.

В зависимости от выбранной вами системы охранной сигнализации она может быть связана со службой мониторинга через телефонные линии или подключение к Интернету. Услуги мониторинга аварийных сигналов обычно предоставляются за дополнительную ежемесячную плату.

Сигнализация с самоконтролем

Если вы предпочитаете самостоятельно справляться с аварийными ситуациями, вы можете выбрать систему сигнализации с самоконтролем. Вместо того, чтобы отправлять оповещение в службу мониторинга, аварийные сигналы самоконтроля отправляют оповещение непосредственно конечному пользователю. Если датчик сработает, когда система сигнализации активна, вы получите текстовое сообщение, электронное письмо или уведомление прямо на свой телефон. Тогда вам остается обратиться в соответствующие органы.

Сигналы тревоги с самоконтролем лучше всего подходят для людей, которые могут быстро реагировать на предупреждения. Если вы из тех, кто не любит всегда держать телефон рядом, особенно ночью, система самоконтроля может быть не для вас. Вы также должны будете вести список контактов на случай чрезвычайной ситуации.

Системы сигнализации от Four Walls Security

Системы сигнализации — это эффективный способ отпугнуть преступников и защитить вашу собственность от стихийных бедствий.
