Принцип работы омметра. Омметр: принцип работы, типы и применение измерителя сопротивления

Что такое омметр и как он работает. Какие бывают виды омметров. Как правильно использовать омметр для измерения сопротивления. На что обратить внимание при выборе омметра.

Что такое омметр и для чего он используется

Омметр — это электроизмерительный прибор, предназначенный для измерения электрического сопротивления. Название происходит от слова «Ом» (единица измерения сопротивления) и греческого «метрео» — измеряю.

Основные задачи, которые решает омметр:

• Измерение активного сопротивления проводников, резисторов и других электрических компонентов
• Проверка целостности электрических цепей
• Выявление короткого замыкания или обрыва в цепи
• Измерение сопротивления изоляции кабелей и электрооборудования

Омметр является одним из наиболее часто используемых электроизмерительных приборов как в промышленности, так и в быту. Его применяют электрики, радиотехники, инженеры и другие специалисты, работающие с электрическими цепями и оборудованием.

Принцип работы омметра

Как работает омметр и на чем основан принцип его действия? Рассмотрим основные физические процессы, лежащие в основе измерения сопротивления:

1. Через измеряемый объект пропускается электрический ток известной величины
2. Измеряется падение напряжения на объекте
3. На основе закона Ома рассчитывается сопротивление: R = U / I

Таким образом, омметр фактически измеряет ток и напряжение, а затем вычисляет сопротивление. Современные цифровые омметры делают это автоматически и выводят готовый результат на дисплей.

Особенности работы аналоговых омметров

В аналоговых омметрах используется магнитоэлектрический измерительный механизм. Его основные элементы:

• Подвижная рамка с обмоткой
• Постоянный магнит
• Спиральные пружины
• Стрелочный указатель

При протекании тока через рамку возникает вращающий момент, отклоняющий стрелку. Угол отклонения пропорционален измеряемому сопротивлению.

Основные типы и разновидности омметров

В зависимости от принципа действия и конструкции различают следующие виды омметров:

1. Аналоговые омметры

Используют стрелочный индикатор для отображения результата. Основные типы:

• Магнитоэлектрические — работают на постоянном токе
• Логометрические — используют логометр (измеритель отношений)

2. Цифровые омметры

Оснащены электронной схемой и цифровым дисплеем. Преимущества:

• Высокая точность измерений
• Автоматический выбор диапазона
• Простота считывания показаний

3. Специализированные омметры

Предназначены для измерения в определенном диапазоне сопротивлений:

• Микроомметры — для очень малых сопротивлений (менее 1 мОм)
• Миллиомметры — для малых сопротивлений (единицы-сотни мОм)
• Мегаомметры — для больших сопротивлений (МОм-ГОм)
• Тераомметры — для сверхбольших сопротивлений (ТОм)

Как правильно пользоваться омметром

Чтобы получить точные результаты при измерении сопротивления омметром, следуйте этим рекомендациям:

1. Выберите подходящий диапазон измерений
2. Отключите питание от измеряемой цепи
3. Подключите щупы омметра к измеряемому объекту
4. Дождитесь стабилизации показаний
5. При необходимости скорректируйте диапазон
6. Запишите результат измерения

Важно помнить: никогда не подключайте омметр к цепям под напряжением — это может вывести прибор из строя!

Области применения омметров

Где и для чего используются омметры? Основные сферы применения:

• Электромонтажные работы — проверка целостности проводки
• Ремонт электронной техники — поиск неисправностей
• Производство электрооборудования — контроль качества
• Диагностика автомобильной электрики
• Измерение сопротивления изоляции в электроустановках
• Лабораторные исследования в области электротехники

Омметры широко применяются как в промышленности, так и в бытовых условиях для решения различных электротехнических задач.

Преимущества и недостатки разных типов омметров

Каждый тип омметров имеет свои плюсы и минусы. Рассмотрим основные:

Аналоговые омметры

Преимущества:

• Простота конструкции
• Наглядность показаний
• Низкая стоимость

Недостатки:

• Невысокая точность
• Необходимость калибровки
• Сложность считывания малых значений

Цифровые омметры

Преимущества:

• Высокая точность измерений
• Автоматический выбор диапазона
• Дополнительные функции (память, интерфейсы)

Недостатки:

• Более высокая стоимость
• Зависимость от элементов питания
• Чувствительность к электромагнитным помехам

Как выбрать омметр

На что обратить внимание при выборе омметра для конкретных задач?

1. Диапазон измерений — должен соответствовать типичным значениям сопротивлений в вашей работе
2. Точность — выбирайте прибор с погрешностью, достаточной для ваших задач
3. Тип индикации — цифровой дисплей удобнее для точных измерений
4. Дополнительные функции — автоматический выбор диапазона, измерение емкости, прозвонка цепей
5. Питание — от батарей или от сети
6. Защита от перегрузок — важна для работы с силовыми цепями
7. Условия эксплуатации — пыле- и влагозащита для работы в полевых условиях

Правильно подобранный омметр станет надежным помощником в решении электротехнических задач.

Меры безопасности при работе с омметром

Чтобы обеспечить безопасность и сохранность прибора, соблюдайте следующие правила:

• Не измеряйте сопротивление в цепях под напряжением
• Соблюдайте полярность при подключении к полярным элементам
• Не превышайте максимально допустимые значения измеряемых величин
• Используйте измерительные провода с исправной изоляцией
• При работе с высоким напряжением используйте диэлектрические перчатки
• Не работайте с прибором при наличии повреждений корпуса
• Храните прибор в сухом месте, защищенном от пыли и влаги

Соблюдение этих простых правил обеспечит долгую и безопасную эксплуатацию омметра.

Как работает омметр?

А Вы знаете,  как работает омметр?

Омметр

Омметры – это электрические устройства, используемые для измерения сопротивления данного проводника. Этот измерительный прибор работает на основе закона Ома, который применяется к электрическим схемам. Согласно этому закону ток (I), который течет между двумя точками в проводнике, прямо пропорционален напряжению (V) или разности потенциалов между двумя точками. Он также обратно пропорционален сопротивлению (R) между ними. Следовательно, математически V = IR. Существуют так же такие устройства как мегаомметры, которые используются, чтобы измерить сопротивление изоляции в электрических цепях, которые не находятся под напряжением.

Одно из таких устройств – это мегаомметр ЭС0202/2Г

Чтобы измерить сопротивление данного проводника, красный и черный выводы омметра подключены соответственно к положительным и отрицательным выводам проводника. Сопротивление провода или цепи указано иглой, скользящей по шкале устройства. Эти метры измеряют сопротивление в Ом, обозначаемое греческой прописной буквой омега или Ω.

Какова правильная работа омметра?

Охметр никогда не должен подключаться к источнику напряжения, так как он может повредить оборудование. Это связано с тем, что устройство уже имеет источник, который подает напряжение для измерения сопротивления данного проводника. Сопротивление измеряется в зависимости от падения напряжения на клеммах проводника. В аналоговом измерителе дальняя левая часть шкалы указывает на бесконечное сопротивление, а крайняя правая сторона обозначает нулевое сопротивление.

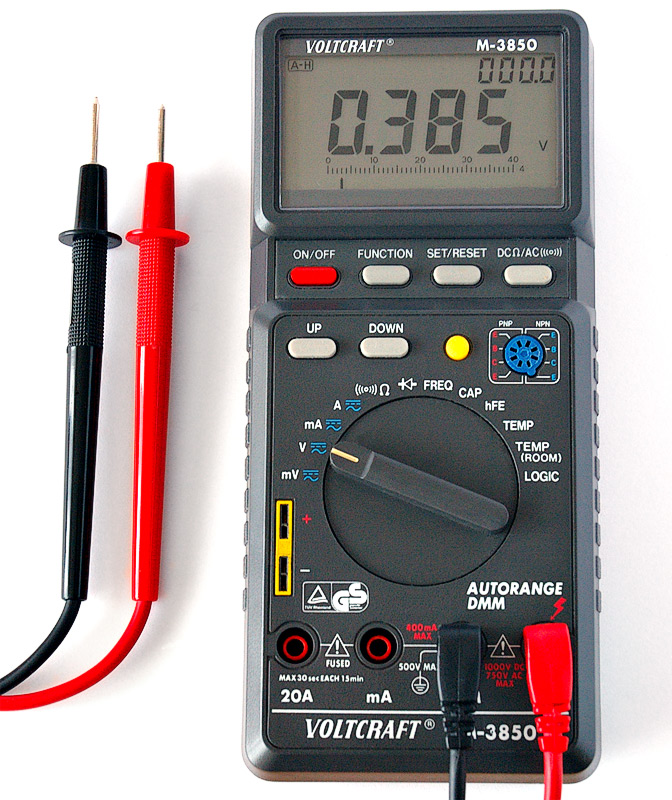

Цифровой мультиметр – это инструмент, который может использоваться как омметр.

Простое аналоговое устройство состоит из батареи, которая является источником напряжения, подключенной к движущемуся счетчику. Переменный резистор также соединен последовательно с этой комбинацией так, чтобы игла точно показывала отклонение в полном масштабе и не превышала знак нулевого сопротивления. Этот резистор также ограничивает ток и корректирует снижение напряжения, вызванное старением батареи. Перед использованием аналоговые омметры должны быть откалиброваны, а цифровые – обычно самокалиброваны.

Как откалибровать омметр для правильной работы?

Для калибровки аналогового счетчика оба провода должны удерживаться вместе. Регулятор регулировки помогает установить переменный резистор. Его необходимо вручную поворачивать так, чтобы игла указывала на нулевое сопротивление; другими словами, теперь игла находится в крайнем правом углу. Этот шаг известен как «обнуление» счетчика, и его следует повторять каждый раз до того, как будет измерено сопротивление любого провода или цепи. В случае цифрового устройства удерживание проводов вместе укажет 0 Ом, что достаточно для его калибровки.

В дополнение к измерению сопротивления, омметры могут использоваться для проверки целостности электрического соединения. Например, если игла опирается на бесконечное сопротивление в крайнем левом углу шкалы, это указывает на отсутствие непрерывности цепи. Это означает, что в цепи есть открытая точка. С другой стороны, если измеренное значение сопротивления равно нулю или намного меньше ожидаемого значения, это означает короткое замыкание в цепи.

Омметр — Википедия

Материал из Википедии — свободной энциклопедии

Омме́тр (Ом + др.-греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.

Классификация и принцип действия

Классификация

• По исполнению омметры подразделяются на щитовые, лабораторные и переносные
• По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания, с помощью магнитоэлектрического микроамперметра. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель (микроамперметр с добавочным сопротивлением), источник постоянного напряжения и измеряемое сопротивление

r_x включают последовательно. В этом случае сила тока I в измерителе равна: I = U/(r₀ + r_x), где U — напряжение источника питания; r₀ — сопротивление измерителя (сумма добавочного сопротивления и сопротивления рамки микроамперметра).

Согласно этой формуле, магнитоэлектрический омметр имеют нелинейную шкалу. Кроме того, она является обратной (нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора). Перед началом измерения сопротивления необходимо выполнить установку нуля (скорректировать величину r₀) специальным регулятором на передней панели при замкнутых входных клеммах прибора, для компенсации нестабильности напряжения источника питания.

Поскольку типичное значение тока полного отклонения магнитоэлектрических микроамперметров составляет 50..200 мкА, для измерения сопротивлений до нескольких мегаом достаточно напряжения питания, которое даёт встроенная батарейка. Более высокие пределы измерения (десятки — сотни мегаом) требуют использования внешнего источника постоянного напряжения порядка десятков — сотен вольт.

Для получения предела измерения в единицы килоом и сотни ом, необходимо уменьшить величину r₀ и соответственно увеличить ток полного отклонения измерителя путём добавления шунта.

При малых значениях r_x (до нескольких ом) применяется другая схема: измеритель и r_x включают параллельно. При этом измеряется падение напряжения на измеряемом сопротивлении, которое, согласно закону Ома, прямо пропорционально сопротивлению, (при условии

I=const).

• ПРИМЕРЫ: М419, М372, М41070/1

Логометрические мегаомметры

Мегаомметр М1101М

Основой логометрических мегаомметров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения.

• ПРИМЕРЫ: ЭС0202, М4100

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

• ПРИМЕРЫ: Е6-13А, Ф4104-М1

Цифровые электронные омметры

Цифровой омметр Щ34 Микроомметр MOM600A

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.

• ПРИМЕРЫ: ОА3201-1, Е6-23, Щ34

Измерения малых сопротивлений. Четырёхпроводное подключение

При измерении малых сопротивлений может возникать дополнительная погрешность из-за влияния переходного сопротивления в точках подключения. Чтобы избежать этого применяют т. н. метод четырёхпроводного подключения. Сущность метода состоит в том, что используются две пары проводов: по одной паре на измеряемый объект подаётся заданный ток, с помощью другой пары производится измерение напряжения на объекте, пропорционального силе тока и сопротивлению объекта. Провода подсоединяются к выводам измеряемого двухполюсника таким образом, чтобы каждый из токовых проводов не касался непосредственно соответствующего ему провода напряжения, при этом получается, что переходные сопротивления в местах контактов не включаются в измерительную цепь.

Наименования и обозначения

Видовые наименования

• Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
• Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
• Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
• Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
• Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094

• Мхх — приборы магнитоэлектрической системы
• Фхх, Щхх — приборы электронной системы
• Е6-хх — измерители сопротивлений, маркировка по ГОСТ 15094

Основные нормируемые характеристики

Другие средства измерения сопротивлений

Измерение сопротивления по постоянному току

• Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
• Магазин сопротивлений, катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
• Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления

Измерение сопротивления по переменному току

• Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
• Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
• Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
• Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц
• Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц

Литература и документация

Литература

• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л.:Энергоатомиздат, 1983
• Справочник по радиоизмерительным приборам: В 3-х т.; Под ред. В. С. Насонова — М.:Сов. радио, 1979
• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л., 1973

Нормативно-техническая документация

• ГОСТ 22261—94 «Средства измерений электрических и магнитных величин. Общие технические условия»
• ГОСТ 23706-93
• ГОСТ 8.366—79 «Государственная система обеспечения единства измерений. Омметры цифровые. Методы и средства поверки»
• ГОСТ 8.409—81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки»

Ссылки

См. также

Омметр — это… Что такое Омметр?

Омме́тр (Ом + др.-греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.

Классификация и принцип действия

Классификация

Mark Super VII Quantum E-meter

• По исполнению омметры подразделяются на щитовые, лабораторные и переносные
• По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель и измеряемое сопротивление r_x включают последовательно. В этом случае сила тока I в измерителе и отклонение подвижной части прибора a пропорциональны: I = U/(r₀ + r_x), где U — напряжение источника питания; r₀ — сопротивление измерителя. При малых значениях r_x (до нескольких ом) измеритель и r_x включают параллельно.

• ПРИМЕРЫ: М419, М372, М41070/1

Логометрические мегаомметры

Мегаомметр М1101М Файл:Je6-13A.jpg

Тераомметр Е6-13А

Основой логометрических мегаометров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения.

• ПРИМЕРЫ: ЭС0202, М4100

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

• ПРИМЕРЫ: Е6-13А, Ф4104-М1

Цифровые электронные омметры

Цифровой омметр Щ34 Микроомметр MOM600A

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.

• ПРИМЕРЫ: ОА3201-1, Е6-23, Щ34

Измерения малых сопротивлений. Четырехпроводное подключение

При измерении малых сопротивлений может возникать дополнительная погрешность из-за влияния переходного сопротивления в точках подключения. Чтобы избежать этого применяют т. н. метод четырёхпроводного подключения. Сущность метода состоит в том, что используются две пары проводов: по одной паре на измеряемый объект подаётся заданный ток, с помощью другой пары производится измерение напряжения на объекте, пропорционального силе тока и обратно пропорционального сопротивлению объекта. Провода подсоединяются к выводам измеряемого двухполюсника таким образом, чтобы каждый из токовых проводов не касался непосредственно соответствующего ему провода напряжения, при этом получается, что переходные сопротивления в местах контактов не включаются в измерительную цепь.

Наименования и обозначения

Видовые наименования

• Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
• Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
• Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
• Гигаомметр— омметр, позволяющий измерять сопротивления более 1 ГОм
• Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
• Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094

• Мхх — приборы магнитоэлектрической системы
• Фхх, Щхх — приборы электронной системы
• Е6-хх — измерители сопротивлений, маркировка по ГОСТ 15094

Основные нормируемые характеристики

Другие средства измерения сопротивлений

Измерение сопротивления по постоянному току

• Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
• Магазин сопротивлений, катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
• Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления

Измерение сопротивления по переменному току

• Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
• Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
• Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
• Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц
• Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц

Литература и документация

Литература

• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л.:Энергоатомиздат, 1983
• Справочник по радиоизмерительным приборам: В 3-х т.; Под ред. В. С. Насонова — М.:Сов. радио, 1979
• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л., 1973

Нормативно-техническая документация

• ГОСТ 22261—94 «Средства измерений электрических и магнитных величин. Общие технические условия»
• ГОСТ 23706—93 (МЭК 51-6—84) «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости»
• ГОСТ 8.366—79 «Государственная система обеспечения единства измерений. Омметры цифровые. Методы и средства поверки»
• ГОСТ 8.409—81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки»

Ссылки

См. также

Омметр — Википедия. Что такое Омметр

Омме́тр (Ом + др.-греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.

Классификация и принцип действия

Классификация

• По исполнению омметры подразделяются на щитовые, лабораторные и переносные
• По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания, с помощью магнитоэлектрического микроамперметра. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель (микроамперметр с добавочным сопротивлением), источник постоянного напряжения и измеряемое сопротивление r_x включают последовательно. В этом случае сила тока I в измерителе равна: I = U/(r₀ + r_x), где U — напряжение источника питания; r₀ — сопротивление измерителя (сумма добавочного сопротивления и сопротивления рамки микроамперметра).

Согласно этой формуле, магнитоэлектрический омметр имеют нелинейную шкалу. Кроме того, она является обратной (нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора). Перед началом измерения сопротивления необходимо выполнить установку нуля (скорректировать величину r₀) специальным регулятором на передней панели при замкнутых входных клеммах прибора, для компенсации нестабильности напряжения источника питания.

Поскольку типичное значение тока полного отклонения магнитоэлектрических микроамперметров составляет 50..200 мкА, для измерения сопротивлений до нескольких мегаом достаточно напряжения питания, которое даёт встроенная батарейка. Более высокие пределы измерения (десятки — сотни мегаом) требуют использования внешнего источника постоянного напряжения порядка десятков — сотен вольт.

Для получения предела измерения в единицы килоом и сотни ом, необходимо уменьшить величину r₀ и соответственно увеличить ток полного отклонения измерителя путём добавления шунта.

При малых значениях r_x (до нескольких ом) применяется другая схема: измеритель и r_x включают параллельно. При этом измеряется падение напряжения на измеряемом сопротивлении, которое, согласно закону Ома, прямо пропорционально сопротивлению, (при условии I=const).

• ПРИМЕРЫ: М419, М372, М41070/1

Логометрические мегаомметры

Мегаомметр М1101М

Основой логометрических мегаомметров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения.

• ПРИМЕРЫ: ЭС0202, М4100

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

• ПРИМЕРЫ: Е6-13А, Ф4104-М1

Цифровые электронные омметры

Цифровой омметр Щ34 Микроомметр MOM600A

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.

• ПРИМЕРЫ: ОА3201-1, Е6-23, Щ34

Измерения малых сопротивлений. Четырёхпроводное подключение

При измерении малых сопротивлений может возникать дополнительная погрешность из-за влияния переходного сопротивления в точках подключения. Чтобы избежать этого применяют т. н. метод четырёхпроводного подключения. Сущность метода состоит в том, что используются две пары проводов: по одной паре на измеряемый объект подаётся заданный ток, с помощью другой пары производится измерение напряжения на объекте, пропорционального силе тока и сопротивлению объекта. Провода подсоединяются к выводам измеряемого двухполюсника таким образом, чтобы каждый из токовых проводов не касался непосредственно соответствующего ему провода напряжения, при этом получается, что переходные сопротивления в местах контактов не включаются в измерительную цепь.

Наименования и обозначения

Видовые наименования

• Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
• Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
• Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
• Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
• Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094

• Мхх — приборы магнитоэлектрической системы
• Фхх, Щхх — приборы электронной системы
• Е6-хх — измерители сопротивлений, маркировка по ГОСТ 15094

Основные нормируемые характеристики

Другие средства измерения сопротивлений

Измерение сопротивления по постоянному току

• Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
• Магазин сопротивлений, катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
• Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления

Измерение сопротивления по переменному току

• Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
• Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
• Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
• Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц
• Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц

Литература и документация

Литература

• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л.:Энергоатомиздат, 1983
• Справочник по радиоизмерительным приборам: В 3-х т.; Под ред. В. С. Насонова — М.:Сов. радио, 1979
• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л., 1973

Нормативно-техническая документация

• ГОСТ 22261—94 «Средства измерений электрических и магнитных величин. Общие технические условия»
• ГОСТ 23706-93
• ГОСТ 8.366—79 «Государственная система обеспечения единства измерений. Омметры цифровые. Методы и средства поверки»
• ГОСТ 8.409—81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки»

Ссылки

См. также

Омметр — Википедия

Материал из Википедии — свободной энциклопедии

Омме́тр (Ом + др.-греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.

Классификация и принцип действия

Классификация

• По исполнению омметры подразделяются на щитовые, лабораторные и переносные
• По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания, с помощью магнитоэлектрического микроамперметра. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель (микроамперметр с добавочным сопротивлением), источник постоянного напряжения и измеряемое сопротивление r_x включают последовательно. В этом случае сила тока I в измерителе равна: I = U/(r₀ + r_x), где U — напряжение источника питания; r₀ — сопротивление измерителя (сумма добавочного сопротивления и сопротивления рамки микроамперметра).

Согласно этой формуле, магнитоэлектрический омметр имеют нелинейную шкалу. Кроме того, она является обратной (нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора). Перед началом измерения сопротивления необходимо выполнить установку нуля (скорректировать величину r₀) специальным регулятором на передней панели при замкнутых входных клеммах прибора, для компенсации нестабильности напряжения источника питания.

Поскольку типичное значение тока полного отклонения магнитоэлектрических микроамперметров составляет 50..200 мкА, для измерения сопротивлений до нескольких мегаом достаточно напряжения питания, которое даёт встроенная батарейка. Более высокие пределы измерения (десятки — сотни мегаом) требуют использования внешнего источника постоянного напряжения порядка десятков — сотен вольт.

Для получения предела измерения в единицы килоом и сотни ом, необходимо уменьшить величину r₀ и соответственно увеличить ток полного отклонения измерителя путём добавления шунта.

При малых значениях r_x (до нескольких ом) применяется другая схема: измеритель и r_x включают параллельно. При этом измеряется падение напряжения на измеряемом сопротивлении, которое, согласно закону Ома, прямо пропорционально сопротивлению, (при условии I=const).

• ПРИМЕРЫ: М419, М372, М41070/1

Логометрические мегаомметры

Мегаомметр М1101М

Основой логометрических мегаомметров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения.

• ПРИМЕРЫ: ЭС0202, М4100

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

• ПРИМЕРЫ: Е6-13А, Ф4104-М1

Цифровые электронные омметры

Цифровой омметр Щ34 Микроомметр MOM600A

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.

• ПРИМЕРЫ: ОА3201-1, Е6-23, Щ34

Измерения малых сопротивлений. Четырёхпроводное подключение

При измерении малых сопротивлений может возникать дополнительная погрешность из-за влияния переходного сопротивления в точках подключения. Чтобы избежать этого применяют т. н. метод четырёхпроводного подключения. Сущность метода состоит в том, что используются две пары проводов: по одной паре на измеряемый объект подаётся заданный ток, с помощью другой пары производится измерение напряжения на объекте, пропорционального силе тока и сопротивлению объекта. Провода подсоединяются к выводам измеряемого двухполюсника таким образом, чтобы каждый из токовых проводов не касался непосредственно соответствующего ему провода напряжения, при этом получается, что переходные сопротивления в местах контактов не включаются в измерительную цепь.

Наименования и обозначения

Видовые наименования

• Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
• Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
• Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
• Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
• Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094

• Мхх — приборы магнитоэлектрической системы
• Фхх, Щхх — приборы электронной системы
• Е6-хх — измерители сопротивлений, маркировка по ГОСТ 15094

Основные нормируемые характеристики

Другие средства измерения сопротивлений

Измерение сопротивления по постоянному току

• Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
• Магазин сопротивлений, катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
• Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления

Измерение сопротивления по переменному току

• Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
• Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
• Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
• Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц
• Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц

Литература и документация

Литература

• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л.:Энергоатомиздат, 1983
• Справочник по радиоизмерительным приборам: В 3-х т.; Под ред. В. С. Насонова — М.:Сов. радио, 1979
• Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л., 1973

Нормативно-техническая документация

• ГОСТ 22261—94 «Средства измерений электрических и магнитных величин. Общие технические условия»
• ГОСТ 23706-93
• ГОСТ 8.366—79 «Государственная система обеспечения единства измерений. Омметры цифровые. Методы и средства поверки»
• ГОСТ 8.409—81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки»

Ссылки

См. также

Прибор для измерения электрического сопротивления

Чтобы проверить рабочее состояние электрокабеля, необходимо определить сопротивление изоляционного материала. Есть разные способы измерить сопротивление с учетом их абсолютной величины, точности. В этих целях используют спецустройства для замеров. Для определения исправности либо неисправности цепей и некоторых фрагментов, нужно знать, как использовать прибор для измерения сопротивления.

Зачем измерять сопротивление

Изоляция является защитой провода от прохождения электротока сквозь него. Во время работы электрических установок их конструкция подвергнется влиянию внешних факторов, старению и изнашиванию в процессе нагревания. Это отрицательно отразится на функциональности оборудования, потому необходимо периодически измерять сопротивления изоляции провода.

Прибор для измерения сопротивления

Чтобы измерить сопротивление, требуется иметь спецразрешение. Электропровод испытывают лишь спецкомпании и организации, имеющие квалифицированных специалистов. Они проходят обучение и получают необходимый разряд по электрической безопасности.

Важно! Проведение замеров требуется, чтобы своевременно обнаруживать повреждения в технике. Изоляция имеет важное значение в безопасности работ с оборудованием. Когда провод имеет повреждения, то установка будет опасна во время работы, так как появляется риск возгорания.

Когда вовремя проверить провод на исправность изоляции, это предупредит такие проблемы:

• преждевременную поломку техники;
• короткое замыкание;
• удар током;
• различные аварии.

Измерение сопротивления

Потому крайне важно измерять показатели сопротивления изоляционного материала провода.

Какие есть приборы для измерения электрического сопротивления

Часто возникает вопрос, как называются приборы для измерения сопротивления. Чтобы измерить электрическое сопротивление, используются следующие приборы:

• Омметр. Это прибор спецназначения, который предназначен, чтобы определить сопротивление электротока.
• Мегаомметр. Измерительное устройство, которое предназначено, чтобы измерять большие показатели сопротивления. Отличием от омметра станет то, что при замерах в цепь будет подаваться высокое напряжение.
• Мультиметр. Электроприбор, который способен измерить разные показатели электроцепи, включая сопротивление. Есть 2 разновидности: цифровой и аналоговый.

Омметр

Ремонт проводки, электро- и радиотехнических изделий предполагает проверку целостности кабелей и поиск нарушения контактов в соединениях. В некоторых ситуациях сопротивление равняется бесконечности, в других — 0.

Важно! Измерять сопротивление в цепи с помощью омметра, чтобы избежать поломки, допустимо лишь при обесточивании проводов.

Измерение сопротивления омметром

До замеров сопротивления омметром требуется приготовить измеритель. Требуется:

• Зафиксировать переключатель изделия в позицию, которая соответствует наименьшему замеру величины сопротивления.
• Затем проверяется функциональность омметра, поскольку бывают плохие элементы питания и устройство способно не функционировать. Соединяются окончания щупов друг с другом. В омметре стрелка устанавливается точно на 0, когда это не произошло, возможно покрутить рукоятку «Уст. 0». Если изменений нет, заменяются батарейки.
• Чтобы прозвонить электроцепь, возможно использовать прибор, где сели батарейки и стрелка не ставится на 0. Сделать вывод о целостности электроцепи возможно по отклонению стрелки. Омметр должен показывать 0, вероятно отклонение в десятых омов.
• После проверки изделие готово к функционированию. Когда коснуться окончаниями щупов проводника, то в ситуации с его целостностью, устройство показывает нулевое сопротивление, иначе показания не поменяются.

Использование омметра

Мегаомметр

Чтобы измерить электросопротивление в диапазоне мегаомов, применяется устройство мегаомметр. Принцип функционирования устройства основывается на использовании закона Ома.

Для реализации такого закона в изделии, понадобятся:

• генератор постоянного тока;
• головка для измерений:
• клеммы, чтобы подключить измеряемое сопротивление;
• резисторы для работы измерительной головки в рабочем диапазоне;
• переключатель, который коммутирует резисторы.

Важно! Реализация мегаомметра нуждается в минимальном количестве элементов. Подобные изделия исправно функционируют длительное время. Напряжение в аппаратах будет выдавать генератор постоянного тока, величины которого разнятся.

Измерение сопротивления мегаомметром

Работы на электрооборудовании с таким устройством несут повышенную опасность в результате того, что устройство будет вырабатывать высокое напряжение, возникает риск травматизма. Работы с мегаомметром производит персонал, который изучил руководство по использованию устройства, правила техники безопасности во время работ в электрооборудовании. Специалист должен иметь группу допуска и время от времени проходить проверку на знание правил работы в установке.

Мультиметр

Мультиметры бывают универсальными и специализированными, предназначенными в целях выполнения одного действия, однако проводимого по максимуму точно. В устройстве омметр считается лишь элементом прибора, его нужно включить в необходимый режим. Мультиметры нуждаются в определенных навыках применения — необходимо знать об их правильном подключении и интерпретировании готовых сведений.

На вид цифровое и аналоговое устройства легко различить: в цифровом информация выводится на монитор цифрами, в аналоговом циферблат проградуирован и на показатели указывает стрелка. Цифровой мультиметр более прост в применении, поскольку тут же покажет готовые данные, а показания аналогового нужно расшифровывать.

Во время работы с подобными приспособлениями, нужно учесть, что в цифровом мультиметре присутствует индикатор разрядки источника питания — когда силы тока аккумулятора не хватает, он перестанет функционировать. Аналоговый в подобном случае ничего не показывает, а просто выдает ошибочные сведения.

Важно! Для бытового использования подходит любое устройство, на шкале которого указывается достаточный предел измерения сопротивления.

Измерение мультиметром

В каких единицах измеряется сопротивление

Электросопротивление — противодействие, оказываемое проводником проходящему сквозь него электротоку. Главной единицей измерения в системе СИ станет ом, в системе СГС спецпоказатель отсутствует. Сопротивление (зачастую обозначено буквой R) считается, в некоторых пределах, постоянным показателем для конкретного проводника.

• R — сопротивление;
• U — разница электропотенциалов на окончаниях проводника в вольтах;
• I — ток, который протекает меж концов проводника под воздействием разницы потенциалов, замеряется в амперах.

Измерение сопротивления

Как правильно использовать приборы для измерения сопротивления

Относительно технологии замеров, применять приборы требуется по указанной методике:

1. Выводят людей из проверяемого места электрической установки. Говорится об опасности, вывешиваются спецплакаты.
2. Снимается напряжение, обесточивается в полной мере щит, кабель, принимаются меры от случайной подачи напряжения.
3. Проверяется отсутствие напряжения. Заранее заземляются выводы испытываемого объекта, устанавливаются щупы для измерений, снимается заземление. Такую процедуру проводят во время каждого нового замера, так как смежные элементы накапливают заряд, вносят отклонения в показания и несут риск для жизни.
4. Монтаж и снятие щупов производят за изолированные ручки в перчатках. Делается акцент на том, что изоляция провода до проверки сопротивления очищается от загрязнения.
5. Проверяется изоляция провода между фазами. Данные заносят в протокол измерений.
6. Отключаются автоматы, УЗО, лампы и светильники, отсоединяются нулевые кабели от клеммы.
7. Производится замер всех линий по отдельности между фазами. Данные также вносятся в протокол.
8. При выявлении изъянов разбирается измеряемая часть на элементы, находится дефект и устраняется.

По завершении испытания с помощью переносного заземления снимается остаточный заряд с помощью короткого замыкания, разряжаются щупы.

Использование приборов

Меры безопасности при измерении

Даже когда возникла необходимость в бытовых условиях провести измерения сопротивления изоляции провода, перед использованием мегаомметра нужно ознакомиться с требованиями по безопасности. Главные правила:

• Удерживать щупы лишь за изолированный и ограниченный упорами участок.
• До подсоединения изделия отключается напряжение, нужно удостовериться, что рядом нет людей (вдоль всего измеряемого участка, когда речь о проводах).
• До подсоединения щупов снимается остаточное напряжение посредством подключения переносного заземления. Отключается тогда, когда щупы установлены.
• После каждого замера снимается со щупов остаточное напряжение, соединяются оголенные участки.
• По завершении замеров к жиле подключается переносное заземление, снимается остаточный заряд.
• Работы проводятся в перчатках.

Правила несложные, однако от них будет зависеть безопасность работника.

Требования к безопасности

Чтобы оценить функциональность электропровода, проводки, требуется замерять сопротивление изоляционного материала. В этих целях используются специальный измерительные приборы. Они будут подавать в измеряемую электроцепь напряжение, после чего на мониторе будут выданы данные.

назначение, принцип работы и применение

Из курса школьной физики всем известно, что такой показатель, как сопротивление, замеряют в Омах. Приборы способные это замерять зовутся омметрами.

Устройство это является прибором узкоспециализированного типа, поскольку может мерить только одну величину. Кроме того, сей приборчик – есть устройство, имеющее непосредственный отсчет значения. Главная функция этих устройств — определение активной составляющей сопротивления электротоку.

В большинстве своем, омметры, прежде, чем выполнить измерения, делают преобразование переменного тока в постоянный. Но, несмотря на это, есть такие устройства, которые способны выполнять измерение переменного тока (не выполняя трансформаций).

Типы омметров

Их можно разбить на следующие типы:

• Прибор, замеряющий сопротивления меньшие одного миллиома, зовется микроомметром.
• Устройство, измеряющее миллиомы, называется миллиомметр.
• Собственно омметр (ну тут, я думаю, пояснений не требуется).

Далее идут приборы, предназначенные для замера больших и очень больших сопротивлений:

• Мегаомметр (в простонародии – мегер) этот прибор способен замерить до сотен мегаом.
• Гигаомметр меряет значения, большие одного гигаома.
• Прибор, способный мерить сопротивления, значения которых можно измерить лишь терраомами, зовется терраомметром.

Кроме того, эти приборы, как и все остальные, делятся вариантам исполнения:

1. Переносные устройства.
2. Лабораторные (те, что должны быть закреплены стационарным образом (их еще зовут щитовыми)). Последнее деление этих приборов, являющееся наиболее важным из всех классификационных определений, это принцип их действия.

Первые из них – это приборы с магнитоэлектрической системой (имеющие магнитоэлектрический измеритель). Такой прибор подключают в измеряемую цепь последовательно. Мерить такие приборы способны в диапазоне от нескольких сот ом до нескольких мегаом.

Другой тип таких приборов – приборы, имеющие магнитоэлектрический логометр. Эта категория измерителей включает в себя, в основном, мегаомметры. Эти приборы тоже имеют магнитоэлектрическую систему, но измерителем в них служит логометр. Принцип работы таких устройств основан на вычислении соотношения сопротивлений с целью получения искомого значения, которое и отображается на шкакле.

Такие приборчики используют для своей работы источник постоянного напряжения (генератор).

Еще одной разновидностью омметров стоит назвать устройства с электронной начинкой. Эти устройства можно разделить на аналоговые и цифровые. Кратко расскажу про оба вида:

1. Приборы, имеющие аналоговую шкалу (стрелку). Такие устройства, прежде, чем отобразить сопротивление, преобразуют его в напряжение, которое прямо пропорционально значению этого показателя. Преобразованием величин занимается особое устройство – операционный усилитель. В результате, на линейной шкале прибора отображается значение.
2. Приборы с цифровым отображением. Этот тип измерителей, по сути, представляет из себя измерительный мост, имеющий уравновешивание, управляемое автоматом. Хотя определение и сложновато, принцип действия подобных устройств совсем не сложен. При подключении измеряемого сопротивления автоматически уравновешивается измерительный мост, после чего результат высвечивается на экране прибора.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Также опубликовал статью про измерение сопротивления мегаомметром. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Что такое омметр? Работа схем, типы и применение

Существуют различные типы счетчиков для тестирования электронных устройств и т. Д. Оборудование для тестирования электронных устройств, такое как амперметр, омметр , , вольтметр и мультиметр, используются для проверки сопротивления цепи, напряжения и тока. чтобы проверить подключение проводки, правильность подключения или нет. Таким образом, испытание цепи может быть выполнено с помощью устройства под названием «омметр». Но без определения рабочей концепции невозможно подключить это устройство к какой-либо схеме для тестирования компонентов пайки.Тем не менее, чтобы быть квалифицированным специалистом, нужно быть экспертом в этом вопросе, чтобы делать много вещей, кроме простого чтения тестового устройства. В этой статье обсуждается обзор омметров , схема рабочая , типов и приложений .

Что такое омметр?

Омметр можно определить как электронное устройство, которое в основном используется для расчета электрического сопротивления цепи, и единицей измерения сопротивления является ом.Электрическое сопротивление — это расчет того, насколько объект сопротивляется прохождению через него тока. Существуют различные типы измерителей с разным уровнем чувствительности, такие как микро-, мега- и миллиомметры. Микроомметр используется для расчета очень низких сопротивлений с высокой точностью при определенных испытательных токах, а этот омметр используется в приложениях для соединения контактов.

Омметр

Микроомметр — портативное устройство, которое в основном используется для расчета тока, напряжения, а также для проверки диодов.Этот тип измерителя включает несколько селекторов для выбора предпочтительной функции и автоматически выбирает большинство измерений. Мегаомметр в основном используется для расчета больших значений сопротивления. Миллиомметр полезен для расчета низкого сопротивления с высокой точностью, чтобы проверить значение электрической цепи.

Принцип работы омметра

Принцип работы омметра заключается в том, что он состоит из иглы и двух измерительных проводов. Отклонением иглы можно управлять с помощью тока батареи.Первоначально два измерительных провода измерителя можно замкнуть вместе, чтобы рассчитать сопротивление электрической цепи. Как только два провода измерителя закорочены, измеритель может быть изменен для соответствующего действия в фиксированном диапазоне. Стрелка вернется в верхнюю точку шкалы измерителя, и ток в измерителе будет максимальным. Принципиальная схема омметра представлена ​​ниже.

Базовая электрическая схема омметра

По завершении тестирования цепи измерительные провода измерителя необходимо отсоединить.Как только два измерительных провода измерителя подключены к цепи, батарея разряжается. Когда измерительные провода закорочены, реостат будет отрегулирован. Стрелку измерителя можно достать до самого нижнего положения, равного нулю, и тогда между двумя измерительными проводами будет нулевое сопротивление.

Типы омметра

Классификация этого измерителя может быть сделана на основе применения трех типов, а именно омметр последовательного типа, омметр шунтового типа и омметр многодиапазонного типа.Краткое описание счетчиков приводится ниже.

1) Омметр серийного типа

В омметре последовательного типа компонент, который мы хотим измерить, можно подключить к измерителю последовательно. Значение сопротивления можно рассчитать с помощью шунтирующего резистора R2, используя движение Д’Арсонваля, подключенное параллельно. Сопротивление R2 может быть подключено последовательно с батареей, а также сопротивление R1. Измерительный компонент подключается последовательно к двум клеммам A и B.

Омметр серии

Когда значение измеряемого компонента равно нулю, через измеритель будет протекать большой ток. В этой ситуации сопротивление шунта можно корректировать до тех пор, пока счетчик не укажет ток полной нагрузки. Для этого тока игла поворачивается в сторону 0 Ом.

Каждый раз, когда измерительный компонент отсоединяется от цепи, сопротивление цепи превращается в неограниченное протекание тока в цепи. Стрелка измерителя отклоняется в сторону бесконечности.Измеритель показывает бесконечное сопротивление при отсутствии тока и нулевое сопротивление при протекании через него огромного тока.

Всякий раз, когда измерительный компонент включен последовательно с цепью, и сопротивление этой цепи выше, стрелка измерителя будет отклоняться влево. А если сопротивление небольшое, то иглу поверните вправо.

2) Омметр шунтового типа

Подключение омметра шунтирующего типа может быть выполнено всякий раз, когда вычислительный компонент подключен параллельно батарее.Этот тип схемы используется для расчета сопротивления малого значения. Следующая схема может быть построена с измерителем, батареей и измерительным элементом. Измерительный компонент может быть подключен к клеммам A и B.

Омметр шунтового типа

Когда значение сопротивления компонента равно нулю, ток в измерителе станет нулевым. Точно так же, когда сопротивление компонента становится большим, тогда ток через батарею и стрелка показывает полное отклонение влево.У этого типа измерителя нет тока на шкале в левом направлении, а также точки бесконечности в их правом направлении.

3) Многодиапазонный омметр

Многодиапазонный омметр очень велик, и этот измеритель включает в себя регулятор, и диапазон измерителя может быть выбран регулятором в зависимости от требований.

Многодиапазонный омметр

Например, рассмотрим, что мы используем измеритель для расчета сопротивления ниже 10 Ом. Поэтому изначально нам нужно зафиксировать значение сопротивления на 10 Ом.Измерительный компонент подключается к счетчику параллельно. Величину сопротивления можно определить по отклонению иглы.

Применение омметра

Омметр используется в следующих случаях.

• Этот счетчик можно использовать для обеспечения непрерывности цепи, что означает, что при достаточном или сильном протекании тока через цепь цепь будет отключена.
• Они широко используются в электронных лабораториях в инженерии для тестирования электронных компонентов.
• Они используются для небольших микросхем для отладки, таких как печатные платы и другие вещи, которые должны выполняться на чувствительных устройствах.

Итак, это все обзор омметра, с приложениями. Этот измеритель используется для измерения сопротивления, а также соединения компонентов в электрической цепи. Он измеряет сопротивление в Ом. Микроомметр используется для расчета низкого сопротивления; мегаомметр используется для расчета высокого сопротивления. и пользоваться этим измерителем очень удобно.Вот вам вопрос, в чем преимущества омметра ?

.

Вольт-Ом-Миллиамперметр | HowStuffWorks

Тестер напряжения и тестер непрерывности подходят для многих диагностических работ, и они относительно недороги. Но для более серьезных неисправностей и ремонта электрических и бытовых приборов приобретите вольт-ом-миллиамперметр или вольт-омметр (ВОМ). VOM питается от батареи и используется при отключенном токе. Он используется для проверки непрерывности в проводе или компоненте и для измерения электрического тока — от 0 до 250 вольт, переменного (переменного тока, как в домах) или постоянного тока (постоянного тока, как в батареях) — протекающего через провод или составная часть.

Мультитестер используется со вставными измерительными проводами, которые могут иметь щупы на обоих концах или щуп на одном конце и зажим типа «крокодил» на другом. Регулировочная ручка или переключатель устанавливаются для измерения тока по желаемой шкале, обычно в омах. Циферблат показывает ток, протекающий через проверяемый элемент.

Объявление

Внимание! Не используйте VOM, если прибор, который вы хотите протестировать, не отключен от сети или не отключено питание цепи.

VOM полезен для тестирования бытовой техники, поскольку он используется при выключенном питании, поэтому опасность поражения электрическим током отсутствует. Он предоставляет более точную информацию, чем тестер непрерывности, и поэтому предпочтительнее для тестирования многих компонентов. Научиться читать VOM очень легко, и производители предоставляют полные инструкции по эксплуатации вместе с измерителями.

Это не то, что вы ищете? Попробуйте эти:

• Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов.Узнайте все о них в этой статье.
• Электроинструменты. Чтобы решить основные проблемы с электричеством в вашем доме, вам понадобится несколько инструментов. Узнайте о них в этом разделе.
• Тестер целостности: Тестер непрерывности поможет вам определить, проводит ли определенный компонент электрического устройства электричество. Узнайте больше о тестерах непрерывности здесь.

.

Как работают электронные ворота | HowStuffWorks

В статье «Как работает логическая логика» мы рассмотрели семь основных вентилей. Эти ворота являются строительными блоками всех цифровых устройств. Мы также увидели, как объединить эти вентили вместе в функции более высокого уровня, такие как полные сумматоры. Если вы хотите поэкспериментировать с этими затворами, чтобы попробовать все самостоятельно, самый простой способ сделать это — купить что-то, называемое микросхемами TTL , и быстро соединить цепи на устройстве, называемом беспаечной макетной платой .Давайте немного поговорим о технологии и процессе, чтобы вы действительно смогли попробовать!

Если вы посмотрите на историю компьютерных технологий, вы обнаружите, что все компьютеры построены на основе логических вентилей. Однако технологии, используемые для реализации этих ворот, с годами кардинально изменились. Самые первые электронные ворота были созданы с использованием реле . Эти ворота были медленными и громоздкими. Лампочки заменены реле. Трубки были намного быстрее, но они были такими же громоздкими, и они также страдали от проблемы, связанной с перегоранием ламп (например, лампочек).После того, как транзисторы были усовершенствованы (транзисторы были изобретены в 1947 году), компьютеры начали использовать затворы, сделанные из дискретных транзисторов . У транзисторов было много преимуществ: высокая надежность, низкое энергопотребление и небольшие размеры по сравнению с лампами или реле. Эти транзисторы были дискретными устройствами, а это означало, что каждый транзистор был отдельным устройством. Каждый был в маленькой металлической банке размером с горошину, к которой были прикреплены три провода. Для создания затвора может потребоваться три или четыре транзистора, несколько резисторов и диодов.

Объявление

В начале 1960-х было изобретено интегральных схем (ИС). Транзисторы, резисторы и диоды можно было изготавливать вместе на кремниевых «микросхемах». Это открытие привело к появлению микросхем SSI (маломасштабная интеграция). SSI IC обычно состоит из кремниевого кристалла площадью 3 мм, на который нанесено около 20 транзисторов и различные другие компоненты. Типичный чип может содержать четыре или шесть отдельных ворот.Эти микросхемы уменьшили размер компьютеров примерно в 100 раз и значительно упростили их сборку.

По мере совершенствования технологии производства микросхем все больше и больше транзисторов можно было встроить в один кристалл. Это привело к появлению микросхем MSI (средняя интеграция), содержащих простые компоненты, такие как полные сумматоры, состоящие из нескольких вентилей. Затем LSI (крупномасштабная интеграция) позволила разработчикам уместить все компоненты простого микропроцессора на одном кристалле. Процессор 8080 , выпущенный Intel в 1974 году, был первым коммерчески успешным однокристальным микропроцессором.Это была микросхема LSI, содержащая 4800 транзисторов. С тех пор СБИС (очень крупномасштабная интеграция) постоянно увеличивает количество транзисторов. Первый процессор Pentium был выпущен в 1993 году с 3,2 миллионами транзисторов, а современные чипы могут содержать до 20 миллионов транзисторов.

Чтобы поэкспериментировать с гейтами, мы немного вернемся во времени и воспользуемся SSI IC. Эти микросхемы по-прежнему широко доступны, они чрезвычайно надежны и недороги. Вы можете построить из них все, что захотите, по одному врата за раз.Конкретные микросхемы, которые мы будем использовать, относятся к семейству под названием TTL (транзисторная транзисторная логика, названная в честь конкретной проводки затворов на ИС). Мы будем использовать микросхемы из наиболее распространенной серии TTL, которая называется , 7400, серия . В этой серии, возможно, 100 различных микросхем SSI и MSI, от простых логических элементов И до полных ALU (арифметико-логических устройств).

.

Что такое закон Ома и как он может защитить ваш вейп от взрыва?

(Изображение: Metro.co.uk) Закон

Ома может звучать как часть школьного урока физики, но если вы вейпер, важно знать об этом, чтобы устройство не взорвалось.

Любое устройство с изменяемыми настройками, где вейперы могут регулировать ток, напряжение и сопротивление в своей цепи, должны использоваться только теми, кто знает эту важную формулу.

Для субомного вейпинга, когда сопротивление составляет менее 1 Ом, еще более важно понимать закон Ома, чтобы люди могли безопасно вейпировать.Смущенный? Мы все это объясним.

Так что же такое закон Ома и почему он важен для вейперов?

Как работает вейп?

(Фото: Гетти / Майлз Гуд)

Вейп состоит из:

• Перезаряжаемая литиевая батарея, некоторые из которых можно заряжать с помощью кабеля USB
• Картридж, содержащий жидкость для электронных сигарет — смесь, состоящую из никотина, ароматизатора и таких химических веществ, как глицерин или полиэтиленгликоль.
• Распылитель, содержащий нагревательный змеевик
• Датчик, который регистрирует, когда вы делаете затяжку, активируя распылитель

При активации распылитель нагревает жидкость — также известную как электронный сок — до точки кипения.

Затем он превращается в пар, который вы можете вдохнуть, который очень быстро рассеивается и имеет тонкий аромат любого используемого ароматизатора — табака или чего-то другого, например мяты или малины.

Что такое закон Ома?

Закон

Ом используется для определения силы тока, напряжения и сопротивления в любой цепи.Персональный испаритель — это сам по себе контур.

Формула закона Ома:

I = V / R

Другими словами, когда дело доходит до устройства, которое имеет сопротивление проходящему через него электрическому току, его ток в амперах (A) равен его напряжению в вольтах (В), деленному на сопротивление — R — в омах (Ом. ).

I — это ток в вашем устройстве , который измеряется в амперах.

Ток — это количество электричества, протекающего через устройство.

В — это напряжение , которое представляет собой измерение разности потенциалов в энергии между двумя точками в цепи.

Поскольку у вейпов могут быть переменные настройки напряжения, важно знать, как изменение напряжения повлияет на характеристики в этом уравнении.

R — это сопротивление , которое измеряется в омах (Ом).

Субомный вейпинг — это вейпинг с общим сопротивлением менее одного Ом.

Количество сопротивления в цепи будет влиять на количество энергии, которое вейпер получает от своего устройства.

Почему это важно для вейперов?

(Изображение: Getty)

Если вы опытный вейпер, знание закона Ома очень важно.

Любой, кто добавляет к своему устройству не то оборудование, ждет неприятностей.

При покупке новой батареи не принимайте за чистую монету ее максимально допустимый ток — например, не разгоняйте устройство до 80 ампер только потому, что оно способно на это.

Как вейпер, вам нужно знать, на каком токе вы можете безопасно запускать свои устройства, особенно если вы создаете свои собственные катушки.

В конце концов, вы просто кладете металлическую трубку с высоковольтной батареей или мощностью рядом с вашим лицом и активируете ее.

Тем, кто занимается сборкой катушек, стоит приобрести омметр.

Это устройство, которое показывает сопротивление катушек распылителя.

Некоторые устройства также проверяют напряжение аккумулятора.

.
