Приставки для мультиметра: расширяем возможности измерительного прибора

Какие бывают приставки для мультиметра. Как они расширяют функционал прибора. Для чего нужны различные типы приставок к мультиметру. Как правильно выбрать и использовать приставки.

Виды приставок для мультиметра и их назначение

Мультиметр является универсальным измерительным прибором, но его возможности не безграничны. Для расширения функционала используются различные приставки, позволяющие измерять дополнительные параметры или увеличивать диапазон измерений. Рассмотрим основные виды приставок для мультиметров:

• Токоизмерительные клещи — для бесконтактного измерения больших токов
• Высоковольтные делители — для измерения напряжений в тысячи вольт
• LC-метры — для измерения индуктивности и емкости
• Приставки для измерения ESR конденсаторов
• Измерители частоты и периода
• Приставки для измерения температуры
• Адаптеры для измерения малых переменных напряжений

Токоизмерительные клещи: бесконтактное измерение больших токов

Токоизмерительные клещи позволяют измерять большие переменные и постоянные токи без разрыва цепи. Как это работает? Клещи содержат разъемный магнитопровод с датчиком Холла. При обхвате проводника с током возникает магнитное поле, которое фиксируется датчиком. Сигнал преобразуется в напряжение, пропорциональное измеряемому току.

Основные преимущества токоизмерительных клещей:

• Безопасность измерений больших токов без разрыва цепи
• Широкий диапазон измерений — от единиц ампер до тысяч
• Возможность измерения в труднодоступных местах
• Совместимость с большинством мультиметров

Высоковольтные делители: измеряем напряжения в тысячи вольт

Стандартный мультиметр позволяет измерять напряжения до 1000 В. Но что делать, если требуется измерить напряжение в несколько киловольт? На помощь приходят высоковольтные делители напряжения.

Принцип работы делителя прост — высокое напряжение понижается в определенное число раз с помощью резистивного делителя. Например, делитель 1:100 позволит измерить напряжение до 100 кВ мультиметром с пределом 1000 В. Важно использовать качественные высоковольтные резисторы и соблюдать меры безопасности при работе с высоким напряжением.

LC-метры: определяем индуктивность и емкость

LC-метры позволяют измерять индуктивность катушек и емкость конденсаторов. Как работает такая приставка? Измеряемый компонент включается в колебательный контур генератора. По изменению частоты колебаний определяется значение L или C. Современные LC-метры обеспечивают высокую точность измерений в широком диапазоне значений.

Основные возможности LC-метров:

• Измерение индуктивности от нГн до Гн
• Измерение емкости от пФ до мкФ
• Автоматический выбор диапазона
• Определение добротности катушек
• Проверка исправности конденсаторов

Приставки для измерения ESR конденсаторов

ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление конденсатора. Этот параметр показывает качество конденсатора и его способность работать на высоких частотах. С возрастом ESR увеличивается, что приводит к выходу конденсатора из строя.

Приставка для измерения ESR позволяет быстро проверить исправность электролитических и танталовых конденсаторов прямо в схеме. Принцип работы основан на измерении импеданса конденсатора на заданной частоте. Высокое значение ESR говорит о деградации или неисправности конденсатора.

Измерители частоты и периода: расширяем возможности мультиметра

Не все мультиметры имеют функцию измерения частоты, а диапазон измерений часто ограничен. Приставка-частотомер существенно расширяет возможности:

• Измерение частоты от единиц Гц до сотен МГц
• Определение периода колебаний
• Подсчет количества импульсов
• Измерение скважности импульсов

Как работает частотомер? Входной сигнал преобразуется в последовательность импульсов, которые подсчитываются за определенный интервал времени. Современные частотомеры используют микроконтроллеры для обработки сигнала и вывода результата.

Приставки для измерения температуры: превращаем мультиметр в термометр

Измерение температуры — важная задача при диагностике и обслуживании оборудования. Приставка-термометр позволяет подключить различные температурные датчики к мультиметру:

• Термопары различных типов (K, J, T и др.)
• Термисторы
• Полупроводниковые датчики

Приставка преобразует сигнал с датчика в напряжение, которое измеряется мультиметром. Микроконтроллер выполняет необходимые вычисления и линеаризацию характеристики датчика. Это позволяет измерять температуру в широком диапазоне с высокой точностью.

Адаптеры для измерения малых переменных напряжений

Многие мультиметры не могут измерять переменное напряжение менее 200 мВ. Для решения этой проблемы используются специальные адаптеры. Принцип их работы:

• Входной усилитель повышает уровень сигнала
• Выпрямитель преобразует переменное напряжение в постоянное
• Фильтр сглаживает пульсации

В результате на выходе формируется постоянное напряжение, пропорциональное входному переменному. Это позволяет измерять сигналы от единиц милливольт. Такие адаптеры часто применяются при настройке звуковой аппаратуры.

Выбор и использование приставок для мультиметра

При выборе приставок для мультиметра следует учитывать несколько важных факторов:

• Совместимость с конкретной моделью мультиметра
• Требуемый диапазон и точность измерений
• Удобство подключения и использования
• Наличие защиты от перегрузки
• Стоимость приставки

Перед использованием приставки внимательно изучите инструкцию. Соблюдайте правила техники безопасности, особенно при работе с высоким напряжением. Регулярно проверяйте исправность приставок и калибруйте их при необходимости.

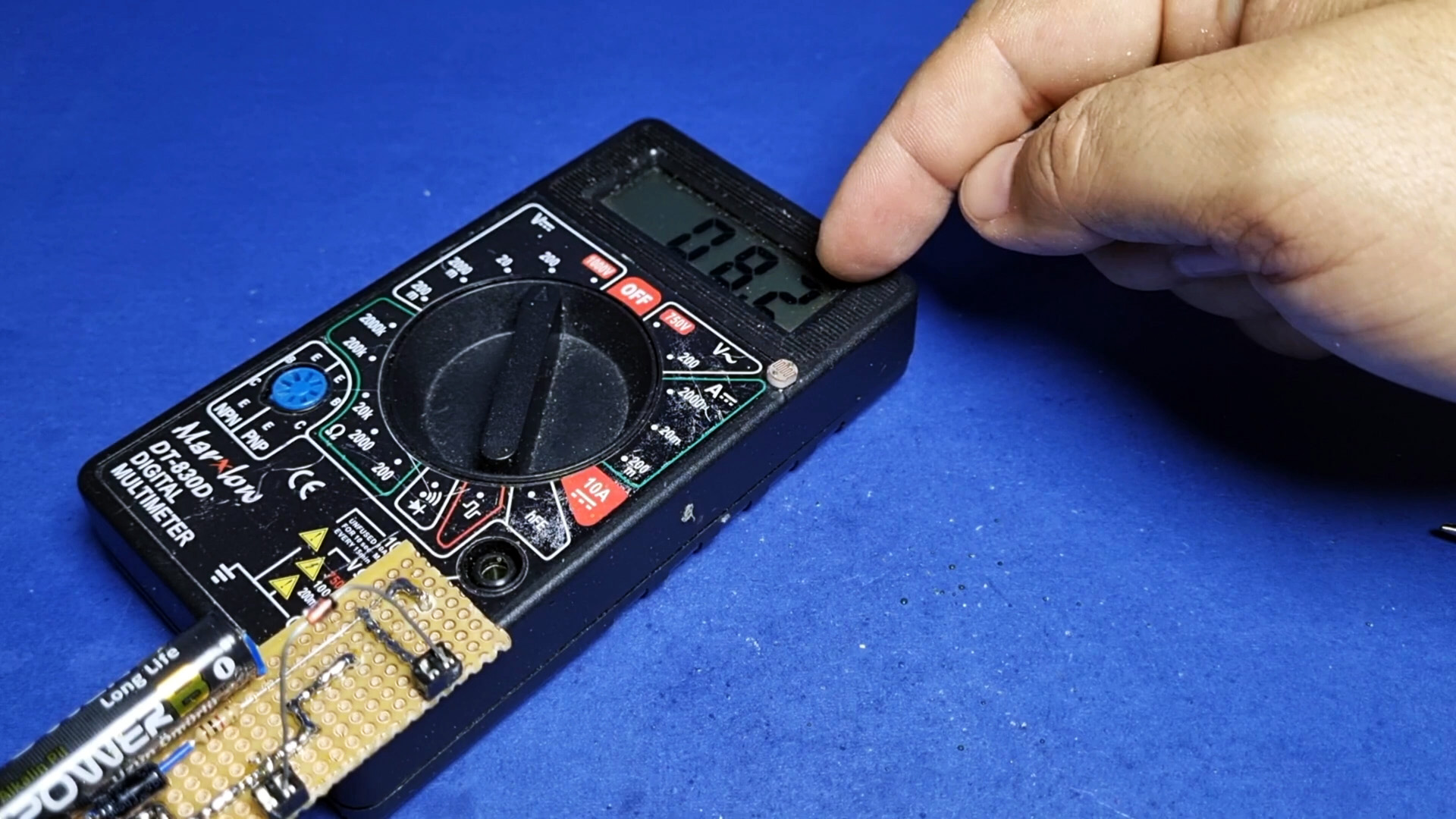

Самодельные приставки: расширяем возможности своими руками

Многие радиолюбители изготавливают приставки для мультиметров самостоятельно. Это позволяет существенно сэкономить и получить уникальный прибор под свои задачи. Какие приставки можно сделать своими руками?

• Простые делители напряжения
• Пробники для проверки полупроводников
• Генераторы сигналов
• Измерители ESR конденсаторов
• Адаптеры для измерения малых токов

При самостоятельном изготовлении важно тщательно отладить схему и откалибровать прибор. Используйте качественные компоненты и надежную изоляцию. Не забывайте про защиту входов мультиметра от перегрузки.

Заключение: расширяем возможности измерений

Приставки для мультиметра значительно расширяют возможности этого универсального прибора. С их помощью можно измерять дополнительные параметры и увеличивать диапазон измерений. При выборе приставок учитывайте свои задачи и совместимость с имеющимся мультиметром. Правильное использование приставок позволит получить точные результаты измерений в различных областях электроники и электротехники.

Схемы приставок к измерительным приборам

Прибор для измерения резонансной частоты динамической головки

При проверке и настройке акустических систем необходимо измерять резонансную частоту громкоговорителей. Для этих целей предназначен предлагаемый прибор. Когда громкоговоритель подключен, достаточно легкого толчка по диффузору, чтобы система начала генерировать на частоте собственного резонанса …

1 986 0

Приставки к мультиметру для измерения малого переменного напряжения

Популярные мультиметры вроде М-838 или аналогичные, не могут измерять малое переменное напряжение. Их минимальный предел измерения 200V. Но они могут измерять малое постоянное напряжение. Этим можно воспользоваться, чтобы приспособить мультиметр для измерения малого переменного напряжения …

0 684 0

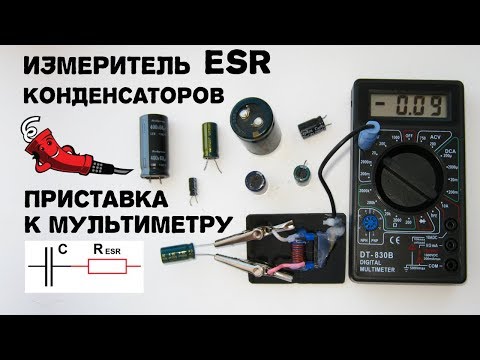

Приставка к мультиметру для измерения ESR конденсаторов

Не секрет, что наибольшее число отказов современной аппаратуры происходит по вине оксидных конденсаторов. Это не только обрыв, потеря емкости, короткое замыкание, но и дефект, выражающийся в увеличении активной составляющей конденсатора. Идеальный конденсатор, работая на переменном токе должен …

1 2941 0

Самодельный LC-метр, измерительная приставка к мультиметру

Схема самодельной измерительной приставки LC-метра для мультиметра, собрана на транзисторах и микросхемах. Эта статья продолжает тему расширения возможностей популярных мультиметров серии 83x. Малый потребляемый приставкой ток позволяет питать её от внутреннего стабилизатора АЦП мультиметра …

1 4487 0

Самодельные токоизмерительные (токовые) клещи на датчике Холла, приставка к мультиметру

Принципиальная схема и конструкция самодельных токоизмерительных клещей для измерения тока, приставка к мультиметру. Для измерения больших токов обычно пользуются бесконтактным способом, — специальными «токовыми клещами». Напомню, что это такой электронный измерительный прибор, типа . ..

0 6362 0

Как измерять напряжения в тысячи вольт с помощью мультиметра

Принципиальная схема приставки для возможности измерения высоких напряжений (много тысяч Вольт) с помощью мультиметра. В некоторых случаях требуетсяизмерять очень большие напряжения (десятки киловольт). Для таких целей существуют специальные приборы …

1 11759 0

Испытатели транзисторов малой и большой мощности (h31э, Ікво, Ікэк)

Чтобы судить о пригодности транзистора для того или иного устройства, достаточно знать два-три основных его параметра: Обратный ток коллектор-эмиттер при замкнутых выводах эмиттера и базы — Ікэк-ток в цепи коллектор-эмиттер при заданном обратном напряжении между коллектором и эмиттером …

3 6590 2

Анализатор концентрации угарного газа, приставка к мультиметру

Угарный газ (СО) наиболее распространенный ядовитый газ, которыйпреследует человека везде, где есть процесс горения. Это и выхлоп автомобиля, и отопительная печь, даже газовая плита вырабатывает его некоторое количество. При том это весьма опасный яд, смерть от отравления которым может наступить …

0 3257 0

Приставка — делитель частоты 1:100

Представленный делитель является приставкой к цифровому измерителю частоты. Благодаря его использованию возможно измерение частоты до 1,2 ГГц измерителем частоты с максимальным диапазоном измерений 10 МГц. Во входном каскаде делителя работает монолитный цифровой делитель ECL, который входную…

1 5848 0

Приставка для увеличения входного сопротивления мультиметра

Автор предлагает приставку, повышающую входное сопротивление мультиметров, для измерения напряжения в высокоомных цепях.

Большинство производимых сегодня мультиметров (UNI-T, APPA ME-TERMAN и т. д.) имеют входное сопротивление не более 10MОм. Однако в некоторых случаях, когда измерения проводят в высокоомных цепях, этого может оказаться недостаточным. Автор статьи столкнулся именно с такой проблемой. Её решение оказывается наиболее простым, если использовать буферный повторитель напряжения, к выходу которого подключают мультиметр. Такую приставку проще всего собрать на основе операционного усилителя (ОУ). Важен выбор самого ОУ, который должен иметь высокое входное сопротивление. Желательно также, чтобы он имел возможно широкий интервал входного напряжения. Выбор пал на недорогой ОУ LF356 с полевыми транзисторами на входе. Напряжение питания его находится в пределах 2×5…2×22 В и максимальное входное напряжение (которое должно оставаться меньше питающего) — ±20 В. Входное сопротивление микросхемы равно 1 ТОм, а входная ёмкость — 3 пФ.

Первоначальный вариант такой приставки был собран с питанием от сети, но из-за трудноустранимых сетевых наводок в конечном итоге использовано автономное питание от двух батарей «Крона» (6F22, 6LF22, 6LR61) напряжением по девять вольт. Приставка собрана в экранированном корпусе размерами 115x85x55 мм, спаянном из фольги-рованного стеклотекстолита. Заметим здесь, что из-за высокого входного сопротивления приставки должны быть применены коаксиальные входные клеммы. Схема этой простой приставки, содержащей минимум элементов, приведена на рис. 1, а общий её вид — на рис. 2. Приставка потребляет ток около 5 мА. Ввиду простоты схемы чертёж печатной платы не приводится.

Рис. 1. Схема приставки



Рис. 2. Внешний вид приставки



Подстроечный резистор R4 служит для установки нуля на выходе приставки при отсутствии постоянного напряжения на входе. Цепь из светодиода HL1, стабилитрона VD1 и резистора R6 служит для индикации включения питания. При уменьшении напряжения каждой батареи до 7,8 В светодиод полностью гаснет.

В качестве «подсобного инструмента» для измерения входного сопротивления был использован прецизионный конденсатор с полистирольным диэлектриком К71-7 ёмкостью 0,1 мкФ (±0,5 %) и номинальным напряжением 250 В. Для того чтобы определить сопротивление утечки конкретного экземпляра, конденсатор заряжался до напряжения 30 В и отключался от источника. Через каждый час напряжение на нём измерялось высокоомным вольтметром. В течение первых часов напряжение уменьшалось приблизительно по экспоненциальному закону с постоянной времени Т ≈ 8·10⁵ с. Отсюда можно вычислить сопротивление утечки — R ≈ 8000 ГОм.

В приставке применены резисторы КЛМ (Rl -R3). Сопротивление этих резисторов, помимо десятипроцентного разброса, подвержено также старению (тем более, что срок хранения применённых резисторов ещё советского про изводства достигал 40 лет). Сопротивление резисторов было измерено омметром с пределом измерения 400 МОм. Измеренное суммарное сопротивление резисторов R2 и R3 оказалось равным 230 МОм. Номинальное сопротивление резистора R1 — 10 ГОм. Проведённые измерения с помощью источника напряжения и аттенюатора показали, что реальное сопротивление этого резистора 8430 МОм.

Дальнейшие измерения напряжения на упомянутом разряжаемом конденсаторе, подключённом к ОУ, показали, что для постоянного тока этими резисторами определяется входное сопротивление приставки. Им для входа 1 является сопротивление резисторов R2 и R3 — 0,23 ГОм, а для входа 2 сопротивление резисторов R1-R3 — 8,66 ГОм.

Отметим, что выбором резисторов R1-R3 входные сопротивления при необходимости могут быть значительно увеличены. Однако заметим также, что неинвертирующий вход микросхемы (вывод 3) всё же через резистор (пусть достаточно большого сопротивления) должен быть соединён с общим проводом. Вывод 4 минусового источника питания находится рядом с выводом 3. И если исключить этот резистор, то входное сопротивление повторителя оказывается настолько большим, что сопротивление между этими выводами оказывается сравнимым с входным сопротивлением повторителя. В результате и при отсутствии входного напряжения на выходе появляется отрицательное напряжение относительно общего провода (в моём случае оно оказалось -6,6 В).

При напряжении питания 2×9 В линейная зависимость между входным и выходным напряжениями (их равенство при использовании входа 1) сохранялась до входного напряжения ±7,1 В. При напряжении питания ±7,9 В это значение уменьшилось до ±5,5 В. С учётом этого максимальное входное напряжение для входа 1 — ±5 В. Для входа 2 оно равно ±200 В. В последнем случае, чтобы получить истинное значение входного напряжения, нужно измеренное мультиметром напряжение умножить на коэффициент пересчёта: k = (R1+R2+R3)/(R2+r3). В нашем случае k = 37,65.

C помощью приставки к мультиметру можно измерять и переменное напряжение. С точностью ±1 % выходное напряжение равно входному (при использовании входа 1) для полосы частот 0…2 МГц. Для входа 1 и частоты 100 Гц входное сопротивление равно 100 МОм, а для входа2 — 350 МОм. При повышении частоты измеряемого напряжения входное сопротивление уменьшается пропорционально увеличению этой частоты.

Шум на выходе включённой с открытым входом приставки измерялся мультиметром APPA-109N. Этот прибор измеряет переменное напряжение с разрешением 1 мкВ до частоты приблизительно 250 кГц (с калиброванной погрешностью до 100 кГц). При минимизации внешних наводок (таких, например, как электрическая сеть рядом с приставкой и пр. ) напряжение шума — менее 1 мкВ.

В заключение отметим, что, помимо применённой микросхемы, могут быть использованы и другие, например, LF155, LF355, TL061, TL071. Для двух последних сопротивление подстроечного резистора R4 следует увеличить до 100 кОм.

Автор:  А. Гаврилов, г. Таллинн, Эстония
