Приточная вентиляция с подогревом воздуха: типы, конструкция и преимущества

Какие бывают типы приточной вентиляции с подогревом. Из каких элементов состоит приточная установка. Каковы преимущества механической вентиляции для качества воздуха в помещении. Как выбрать оптимальную систему вентиляции.

Зачем нужна приточная вентиляция с подогревом воздуха

Современные здания становятся все более герметичными для экономии энергии. Однако это приводит к ухудшению качества воздуха в помещениях из-за накопления вредных веществ. Механическая приточная вентиляция позволяет решить эту проблему, обеспечивая постоянный приток свежего воздуха с улицы.

Основные преимущества приточной вентиляции с подогревом:

• Улучшение качества воздуха в помещении
• Снижение концентрации вредных веществ и СО2
• Уменьшение влажности и предотвращение появления плесени
• Создание комфортного микроклимата
• Экономия энергии на отопление за счет рекуперации тепла

Типы приточных вентиляционных систем с подогревом

Существует несколько основных типов приточной вентиляции с подогревом воздуха:

1. Вытяжная вентиляция

Принцип работы: воздух удаляется из помещения с помощью вытяжного вентилятора, а свежий воздух поступает через специальные клапаны или неплотности в ограждающих конструкциях.

Преимущества:

• Простота и невысокая стоимость
• Эффективное удаление загрязненного воздуха

Недостатки:

• Неконтролируемый приток холодного воздуха
• Возможно попадание пыли и других загрязнений с улицы

2. Приточная вентиляция

Принцип работы: свежий воздух принудительно подается в помещение с помощью приточного вентилятора, а удаляется через вытяжные устройства или неплотности.

Преимущества:

• Контролируемый приток свежего воздуха
• Возможность фильтрации и подогрева приточного воздуха

Недостатки:

• Необходимость прокладки воздуховодов
• Возможны сквозняки при неправильном распределении воздуха

3. Приточно-вытяжная вентиляция

Принцип работы: используются отдельные вентиляторы и воздуховоды для притока и вытяжки воздуха, что позволяет контролировать оба процесса.

Преимущества:

• Сбалансированный воздухообмен
• Возможность рекуперации тепла
• Эффективная фильтрация и распределение воздуха

Недостатки:

• Более сложная и дорогая система
• Требует больше места для размещения оборудования

Конструкция приточной установки с подогревом воздуха

Типовая приточная установка с водяным калорифером состоит из следующих основных элементов:

• Корпус — защищает внутренние компоненты и обеспечивает шумоизоляцию
• Вентилятор — обеспечивает подачу необходимого объема воздуха
• Фильтр — очищает поступающий воздух от пыли и загрязнений
• Водяной нагреватель (калорифер) — подогревает приточный воздух
• Воздушная заслонка — регулирует поток воздуха
• Система автоматики — управляет работой всех компонентов

Дополнительно могут устанавливаться:

• Шумоглушитель — снижает уровень шума от работы вентилятора
• Охладитель — охлаждает приточный воздух в жаркое время года
• Увлажнитель — повышает влажность воздуха при необходимости
• Рекуператор — утилизирует тепло вытяжного воздуха

Преимущества приточной вентиляции с подогревом для качества воздуха

Использование приточной вентиляции с подогревом позволяет значительно улучшить качество воздуха в помещении:

• Снижается концентрация CO2 и других вредных веществ
• Уменьшается влажность, предотвращая появление плесени
• Удаляются неприятные запахи
• Поддерживается оптимальный уровень кислорода
• Снижается количество пыли и аллергенов в воздухе

Это создает благоприятные условия для здоровья и повышает работоспособность находящихся в помещении людей.

Как выбрать оптимальную систему вентиляции

При выборе системы вентиляции нужно учитывать следующие факторы:

1. Тип и назначение помещения
2. Требуемый воздухообмен
3. Климатические условия
4. Энергоэффективность
5. Уровень шума
6. Возможность монтажа воздуховодов
7. Стоимость оборудования и монтажа

Для большинства жилых и офисных помещений оптимальным вариантом является приточно-вытяжная вентиляция с рекуперацией тепла. Она обеспечивает высокое качество воздуха при минимальных затратах энергии.

Автоматизация работы приточной вентиляции

Современные приточные установки оснащаются системами автоматики, которые позволяют:

• Поддерживать заданную температуру приточного воздуха
• Регулировать производительность в зависимости от потребности
• Контролировать загрязненность фильтров
• Защищать от замерзания водяного нагревателя
• Управлять работой по расписанию
• Интегрироваться в системы «умный дом»

Это позволяет оптимизировать работу вентиляции и снизить затраты на электроэнергию.

Монтаж и обслуживание приточной вентиляции

Установка приточной вентиляции требует профессионального подхода. Основные этапы монтажа:

1. Проектирование системы
2. Прокладка воздуховодов
3. Монтаж вентиляционной установки
4. Установка воздухораспределительных устройств
5. Подключение электрики и автоматики
6. Пусконаладочные работы

Для поддержания эффективной работы требуется регулярное обслуживание:

• Замена фильтров (2-4 раза в год)
• Чистка теплообменников (1 раз в год)
• Проверка работы вентиляторов
• Диагностика системы автоматики

При правильном монтаже и обслуживании приточная вентиляция прослужит долгие годы, обеспечивая высокое качество воздуха в помещении.

Приточная вентиляция с подогревом. Назначение и особенности подбора

Наш телефон в Украине 0800 508 510, звонки бесплатные. Почта: [email protected]

---



Вентиляцией, работающей на приток, уже мало кого можно удивить. Однако она делится на много частных видов, каждый из которых имеет как сильные, так и слабые места. Одни системы рассчитаны на бытовую эксплуатацию, а другие на индустриальную, есть настенные и потолочные модели. Но есть еще одно важное деление — на бесканальные и канальные системы. В первом случае воздух подается через особые отверстия, проделанные в дверях и окнах. Канальный вариант подразумевает использование особых аппаратов — и именно он чаще всего и содержит обогревательный контур.

С конструктивной точки зрения выделяют прежде всего сборные комплексы. Они составляются из большого числа разных деталей, связанных в одно целое за счет воздуховода. Противоположностью являются моноблочные приточные вентиляции, основные составные части которых собраны в общем корпусе.

Важно учесть также метод организации вентиляции. В местном варианте воздух будет подаваться лишь в отдельные комнаты. Комплексная схема подразумевает его поступление во все комнаты однородно. А вот в аварийных системах подогрев не используется вовсе — наоборот, там решаются прямо противоположные практические задачи. Консультация по покупке и монтажу приточной вентиляции можно получить здесь!

Приточная подогревающая вентиляция в норме всегда составляется на основе тщательно проведенных расчетов и составления чертежей. Игнорирование этого момента зачастую оборачивается печальными последствиями — особенно для тех, кто делает комплекс самостоятельно из разнородных элементов. В чертежах надо поставить все размеры и направления, чтобы удобнее смонтировать готовые комплексы и выполнить расчеты. Воздух должен двигаться от чистых комнат к загрязненным, даже если альтернативный вариант кажется соблазнительным решением. Вытягивающие клапаны подбирают под одинаковый размер.

Недопустимы любые расширения либо сужения магистралей.

Приточные клапаны также должны иметь одинаковый размер. Лучше, если они будут автоматизированы. Однако такое решение, хотя и практично, но сильно зависимо от электроэнергии и подвержено перебоям. Важную роль играет особый фильтр, сдерживающий поступление вместе с воздухом пыли и других засоров. Количество фильтров сильно варьируется, как и их характеристики. Оба момента необходимо подбирать с помощью инженеров. Внимание надо уделить и самому нагревательному элементу. Он может получать тепло от воды из отопительной системы либо за счет электрического подогрева. В каждом случае необходимые параметры нагревательного узла подбираются индивидуально.

Важную роль играет и вентилятор. Без его использования перемещение воздуха может происходить куда менее эффективно. Естественный перепад давлений куда меньше, чем создаваемый механической техникой, и потому ее использование действительно необходимо. Также придется выбирать глушители шума, которые позволяют сократить интенсивность посторонних звуков, появляющихся при работе приточной вентиляции.

В некоторых случаях подогрев воздуха в системе производится за счет радиаторов с особенно интенсивной подачей тепла. Также часть разработчиков предусматривает использование увлажняющих узлов (понижающих попадание той же пыли внутрь) и излучателей ультрафиолета, которые подавляют проникающие опасные микроорганизмы. В некоторых случаях применяют еще рекуператоры — но их точно так же надо подобрать очень тщательно и четко.

При расчетах учитывают обязательно естественный приток через имеющиеся отверстия. Можно понизить поступление воздуха по сравнению с расчетной потребностью на эту величину. Точный расчет подразумевает всегда учет температуры и влажности поступающего воздуха, а также необходимой (целевой) температуры и влажности в помещении. Поскольку оба эти показателя могут меняться, требуется просчитывать целый коридор оправданных технических решений. И потому опять же без помощи толковых инженеров, четко понимающих, что к чему, не обойтись. Порой ставятся усложненные микроконтроллеры и другие узкоспециализированные устройства — но необходимость в их использовании опять же должна быть обоснована.

Автор: Дмитрий Ратиев
Дата публикации: 09.02.2021

Теги: Вентиляция

Другие статьи по теме

Монтаж воздуховодов

Типы воздуховодов и их особенности в монтаже. Стоимость за услугу монтаж воздуховодов в Украине. Сроки выполннения работ и качество. Гарантия 3 года.

Читать далее

Рекуператор

Рекуператор – теплообменник для приточно-вытяжных установок. Отличие и применение разных видов рекуператоров на практике.

Читать далее

Вентиляция в доме из бруса

Решили построить или купить дом из бруса? Расскажем вам понятными словами о вентиляции в нем. Естественная и принудительная вентиляция домов, на чем остановиться? Подробности в нашей статье.

Читать далее

ПВУ–приточно-вытяжная установка

Приточно-вытяжная установка, из чего состоит и для чего используется в Украине? Где купить ПВУ и сколько стоит установка? Кто выполняет подбор и расчет оборудования?

Читать далее

Пластинчатый рекуператор

Назначение пластинчатых рекуператоров, виды и характеристики для вентиляции помещений. Преимущества пластинчатых рекуператоров для экономии ресурсов.

Читать далее

Автоматизация вентиляционных установок

Зачем нужна автоматизация вентиляционных установок и вентиляционного оборудования? Где купить и кто устанавливает в Украине? Назначение и целесообразность установки щитов автоматики.

Читать далее

Роторный рекуператор

Назначение роторных рекуператоров, виды и характеристики для вентиляции помещений. Преимущества роторных рекуператоров для экономии ресурсов.

Читать далее

Промышленные вентиляторы: купить с установкой

Как правило, промышленные вентиляторы используются не автономно, а в составе крупных и разветвленных систем вентиляции, технически сложных и мощных.

Читать далее

← Приточно-вытяжная вентиляция в курятнике для выращивания здоровой птицы Чиллеры для охлаждения пива и ликероводочной продукции: особенности применения и принцип расчета. →

Приточные установки с водяным калорифером нагревателем

• Каталог
• Вентустановки
• Приточные
• С водяным нагревом

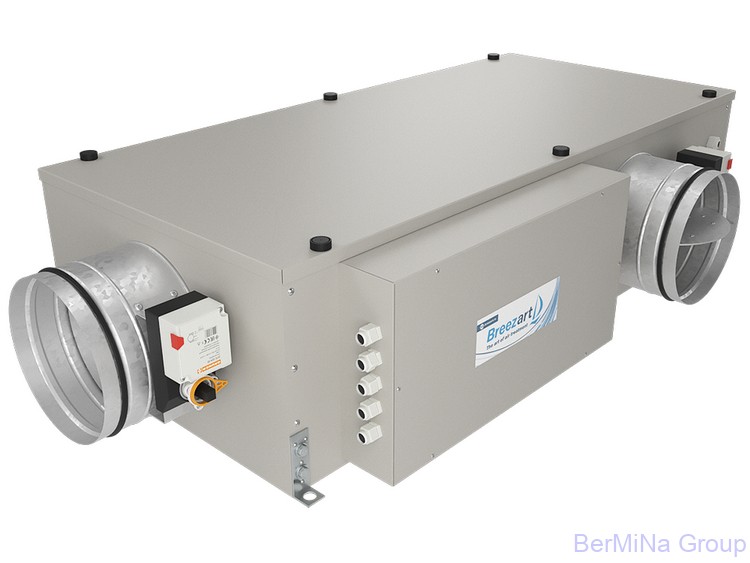

Приточная установка с водяным подогревом – это машина, которая служит для подачи в помещения свежего воздуха с улицы и подогрева его с помощью нагревателя-калорифера. Основными элементами такой приточной установки являются вентилятор , воздушный фильтр и водяной нагреватель, дополнительные элементы описаны ниже и в каталогах. Предлагаемые нами вентустановки высокого качества имеются в наличии на складе в Москве, цена на них ниже аналогов.

Выполняемые функции

Приточная установка вентиляции с водяным подогревом, в зависимости от ее состава, может выполнять следующие функции:

• Подача в помещения приточного воздуха с улицы.
• Очистка наружного воздушного потока от пыли.
• Подогрев с помощью водяного нагревателя-калорифера-теплообменника.
• Охлаждение с помощью фреонового или водяного теплообменника.
• Увлажнение (пароувлажнитель, ультразвуковой или поверхностный).
• Обеззараживание (бактерицидные ультрафиолетовые лампы).

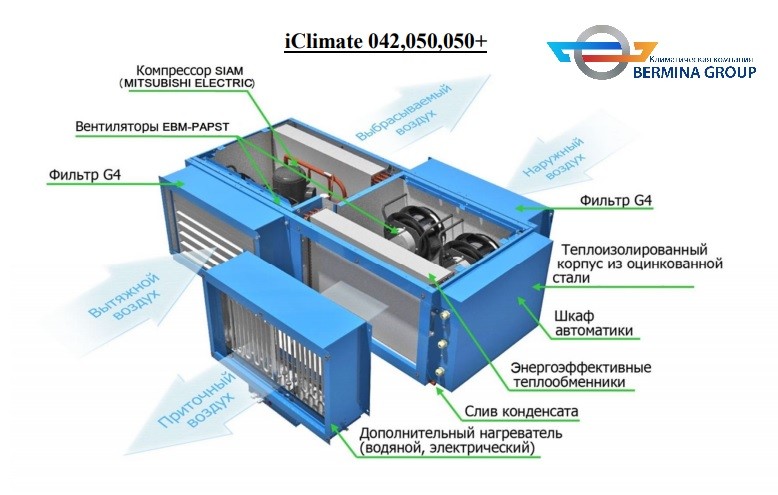

Конструкция и элементы

Приточная установка с водяным калорифером по своей конструкции может быть, как моноблочного (т. н. компактные приточные установки с водяным калорифером, когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый компонент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточной установки с водяным нагревателем может быть как простой, т. е. не иметь тепло и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу (последнее время применяется все реже и реже), либо прямую посадку на ось двигателя.

Приточная установка с водяным нагревом может иметь в своем составе некоторые их элементов, каждый из которых играет свою роль:

• вентилятор – устройство, которое перемещает воздушный поток, т. е. подает его с улицы в обслуживаемые помещения.
• Нагреватель – служит для подогрева наружного воздушного потока с помощью горячей воды (водяная приточная установка).
• Охладитель — используется для охлаждения свежего воздушного потока с помощью фреона или воды.
• Воздушный фильтр – служит для очистки свежего наружного воздуха от частиц пыли, запахов и даже микробов.
• Шумоглушитель – нужен для снижения шума, который неизбежно появляется при работе приточной установки.
• Воздушный клапан с сервоприводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину.
• Увлажнитель – необходим для увеличения влажности воздуха в помещении.
• Бактерицидная секция — используется для обеззараживания приточного воздуха от микробов (см. каталог).
• Система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)

Основные параметры

• Производительность – Количество воздуха, которое приточная установка с водяным теплообменником может подать в обслуживаемые помещения в единицу времени. Измеряется в кубометрах в час м³/ч.
• Свободное давление на сеть — это то давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие устройства, сетевые элементы, и т.д.). Измеряется в Паскалях, Па.
• Потребляемая мощность – Количество электрической энергии, которое потребляет приточная установка с водяным теплообменником в единицу времени, измеряется в Вт, чаще в кВт.
• Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.
• Мощность нагрева – Количество тепловой энергии, которое приточная установка с водяным подогревом может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл.
• Мощность охлаждения – Количество холода, которое приточная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт, реже в ккалл.
• Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
• Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
• Гарабитные размеры или габариты, высота ширина и грубина, мм или м.
• Вес или масса, кг.
• Присоединительные размеры к воздуховодам системы вентиляции.

Управление

Управление промышленной приточной установкой с водяным калорифером осуществляет непосредственно контроллер. Он встроен в так называемый шкаф или блок управления, который может находиться, как на самом корпусе приточки, так и расстоянии от нее, например на стене. В последнее время, очень часто, контроллер имеет пультом дистандионного управления с ЖК дисплеем.

Контроллер осушествляет включение и выключение приточной установки, ее аварийное отключение, регулирование расхода подаваемого наружного воздуха, поддержание заданной температуры воздушного потока, контроль уровня загрязнения воздушного фильтра, поддержание заданной относительной влажности, регулирование расхода горячей воды через водяной калорифер, регулирование расхода холодной воды через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение компрессорно-конденсаторного блока приточной вентиляционной установки с водяным калорифером.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI



Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь. Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.



Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

• В среднем человек получает 72% химического воздействия дома.[1]
• Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
• Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении. [3]
• Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂ ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении.[5]



Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в помещении. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормами США, а также повлиял на них 9.0005



Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Отметим, что системы непрерывной вентиляции «для всего дома» были разработаны в XIX в.80-х годов, чтобы удовлетворить потребности хорошо изолированных домов того времени в отношении качества воздуха в помещении.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:



Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

• Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
• Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
• Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

• Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества. К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.[13]
• Системы вытяжной вентиляции также могут способствовать более высоким затратам на обогрев и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.[14]



Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

• В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
• Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
• Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
• Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к плесени, грибку и гниению.[18]

Проблемы:

• Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
• Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы. [20]



Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)

• Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
• Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
• В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом. Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

• Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, наружный воздух перед подачей может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
• Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]



Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

• Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
• Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)



Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)



Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)



• Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
• Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]]
• Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
• Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]



Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

• Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]



Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций. Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www. hvi.org.

---

[1] «Качество воздуха в помещении», сертификация GREENGUARD UL Environment, http://greenguard.org/en/consumers/consumers_iaq.aspx.

[2] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[3] «Почему Качество воздуха в помещении важно для школ, EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[4] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[5] Joe Romm , «Эксклюзивно: повышенный уровень CO2 напрямую влияет на человеческое познание, как показывает новое исследование Гарварда», Climate Progress, 26 октября 2015 г., brain/.

[6] «Вентиляция: как дышат здания», Американская ассоциация легких, http://www.lung.org/our-initiatives/healthy-air/indoor/at-home/ventilation-buildings-breathe. HTML

[7] «Стандарт IAQ исключает предположение о проникновении, требуется сигнализация CO», Новости ACHR, 9 мая 2013 г. , https://www.achrnews.com/articles/123182-may-9-2013-iaq-standard-removes -проникновение-предположение-требует-совместной-тревоги.

[8] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[10] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[11] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[12] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[13] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[14] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[15] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[16] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[17] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[18] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[19] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[20] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[21] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[22] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[23] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[24] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[25] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[26] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[27] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[28] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[29] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[30] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[31] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[32] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

Приточная вентиляция и энергоэффективность

Механические системы вентиляции могут быть необходимы там, где пассивной вентиляции недостаточно для удовлетворения требований Строительных норм и правил.

На этой странице:

• Компоненты системы приточной вентиляции
• Обогрев приточным воздухом
• Типы систем вентиляции

Некоторые системы приточной вентиляции обеспечивают не только вентиляцию, но и обогрев. В системах приточной вентиляции для движения воздуха требуется лишь небольшое количество энергии.

Компоненты системы приточной вентиляции

Механическая приточная вентиляция, как правило, с помощью вентилятора, который может быть автономным или частью системы кондиционирования воздуха или системы рекуперации тепла. Для перемещения свежего воздуха снаружи внутрь помещения также требуется воздухозаборник, воздушный фильтр для удаления твердых частиц, воздуховоды и комнатные диффузоры.

Воздухозаборник должен быть расположен так, чтобы не засасывался загрязненный воздух.

Для минимизации энергопотребления размеры вентиляторов и управление ими должны обеспечивать подачу только необходимого объема вентиляционного воздуха. Большинство систем подачи свежего воздуха предназначены для непрерывной работы с расходом свежего воздуха около 320 литров в секунду.

Нагрев приточного воздуха

Многие вентиляционные системы подачи свежего воздуха нагревают поток приточного воздуха перед его подачей в помещение. Нагреваемый воздух, поступающий извне, может потреблять значительное количество энергии, особенно зимой, когда температура наружного воздуха низкая. Это можно уменьшить, используя систему вентиляции с рекуперацией тепла или спроектировав систему таким образом, чтобы свежий воздух:

• объемный расход поддерживается на соответствующем уровне на солнечной стороне здания, рядом с теплыми поверхностями или в помещениях с накоплением солнечного тепла
• нагревается только при низкой температуре наружного воздуха (примерно ниже 13°С) или на 6°С ниже требуемой комнатной температуры это зависит от системы отопления и уровень поступления тепла от других источников в помещение
• нагревается не более чем для того, чтобы жильцам было комфортно.

Типы систем вентиляции

Вентиляционные системы с рекуперацией тепла

Вентиляционные системы с рекуперацией тепла и системы вентиляции с рекуперацией энергии представляют собой канальные вентиляционные системы, состоящие из двух вентиляторов: один для всасывания воздуха снаружи, а другой для удаления загрязненного внутреннего воздуха. Теплообменник типа «воздух-воздух», обычно устанавливаемый в подкровельном пространстве, рекуперирует тепло из внутреннего воздуха перед его выпуском наружу и использует это тепло для нагрева входящего воздуха. Это не системы отопления, но они уменьшают потери тепла из здания.

Подробную информацию см. в разделе Системы вентиляции с рекуперацией тепла.

Системы избыточного давления/нагнетания воздуха

Системы избыточного давления/нагнетания воздуха подают воздух внутрь для создания положительного внутреннего давления, которое заставляет воздух двигаться наружу. Воздух будет просачиваться через щели и открытые двери и окна.

Чтобы эти системы были эффективными, расход приточного воздуха должен быть выше, чем расход воздуха утечки. Чем герметичнее дом, тем эффективнее система.

Солнечные системы отопления/вентиляции

Солнечные системы отопления/вентиляции используют солнечную энергию, поглощенную солнечными панелями, для нагрева свежего приточного воздуха, проходящего через панели. Солнечные батареи также можно использовать для питания вентилятора приточного воздуха. Эти системы очень энергоэффективны, но довольно дороги для установки в домах.

Канальные системы подачи теплого воздуха

Канальные системы подачи теплого воздуха забирают теплый воздух из подкровельного пространства или другого внутреннего пространства и подают его в обогреваемое помещение. По мнению BRANZ, эти системы не соответствуют минимальным требованиям к вентиляции пункта G4 NZBC «Вентиляция», поскольку они не подают наружный воздух в помещение.

Этим системам требуется достаточное количество солнечного света для обогрева области источника тепла, не слишком низкие температуры окружающей среды, достаточное пространство на крыше для обеспечения источника тепла, ограниченное проникновение влажного воздуха из нижних пространств и воздушные фильтры для предотвращения попадания твердых частиц из подпотолочного пространства. в дом не занесли. Фильтры обычно требуют замены каждые 12 или 24 месяца.

Канальная система подачи теплого воздуха, в которой используется воздух с крыши, обеспечивает подачу теплого воздуха только в дневное время, когда светит солнце. В пасмурные дни и ночью температура воздуха у источника тепла (подкровельного пространства) может быть ниже температуры воздуха в помещении. Поэтому они должны иметь возможность замедляться или останавливаться, чтобы предотвратить потери тепла в это время, и потребуется дополнительный обогрев помещений.

ВЕЦА и Университет Отаго профинансировали исследования систем вентиляции, в которых используется воздух с крыши. Среди выводов: в большинстве случаев было подсчитано, что закачка воздуха из пространства на крыше в дом не даст никакого преимущества в обогреве или охлаждении. Фактически, это часто приводит к тому, что внутренняя температура отдаляется от желаемого уровня, а не приближается к нему.



Обновлено: 25 февраля 2021 г.
