Программа расчета акустических систем. Программы для расчёта акустических систем: обзор популярных решений

Какие программы используются для проектирования акустических систем. Как выбрать оптимальное ПО для акустических расчетов. Какие возможности предоставляют современные программы для моделирования акустики.

Основные типы программ для акустических расчетов

При проектировании акустических систем и звукоусиления используются различные типы специализированного программного обеспечения:

• Программы для электроакустического моделирования
• ПО для расчета параметров акустических систем
• Программы для моделирования акустики помещений
• Софт для расчета звукоизоляции
• Инструменты для картографирования шума

Выбор конкретного решения зависит от задач проекта и предпочтений специалиста. Рассмотрим основные программы, применяемые профессионалами в области акустики.

Программы для электроакустического моделирования

L-Acoustics Soundvision

Soundvision — фирменное программное обеспечение компании L-Acoustics для трехмерного электроакустического моделирования. Основные преимущества:

• Удобный интерфейс с компактным расположением часто используемых функций
• Работа в режиме реального времени — мгновенное отображение изменений при редактировании конфигурации
• Детальная карта прямого звукового давления с отображением теневых зон
• Расчет работы низкочастотных систем в диапазоне 20-100 Гц
• Рекомендации по системе подвеса с указанием точек крепления
• Бесплатная версия программы

Soundvision отлично подходит для быстрого подбора акустического оборудования L-Acoustics и систем монтажа.

AFMG EASE

EASE (Enhanced Acoustics Simulator for Engineers) — универсальная программа для акустического моделирования от компании AFMG. Ключевые возможности:

• Работа с акустическими системами различных производителей
• Расчет времени реверберации с учетом отделочных материалов
• Моделирование прямого и отраженного звука
• Оценка разборчивости речи (STI)
• Расчет максимальных, средних и минимальных значений параметров

EASE позволяет выполнить более детальный электроакустический расчет и оценить архитектурную акустику помещения.

Программы для расчета параметров акустических систем

JBL SpeakerShop

JBL SpeakerShop — одна из лучших программ для точного расчета акустического оформления. Преимущества:

• Удобный интерфейс
• Встроенный модуль для расчета кроссоверов
• Широкие возможности для моделирования различных типов акустических оформлений
• Высокая точность расчетов

Программа отлично подходит как для начинающих, так и для опытных разработчиков акустических систем.

Perfect Box

Perfect Box — программа для расчета акустических систем по параметрам Тиля-Смолла. Основные возможности:

• Расчет закрытых и фазоинверторных акустических оформлений
• Моделирование АЧХ и импеданса акустической системы
• Оптимизация параметров корпуса и фазоинвертора
• Расчет диффузородержателя

Perfect Box позволяет быстро рассчитать оптимальные параметры корпуса для конкретного динамика.

Программы для моделирования акустики помещений

CATT-Acoustic

CATT-Acoustic — программа для трехмерного акустического моделирования помещений. Ключевые функции:

• Построение 3D-модели помещения
• Расчет времени реверберации
• Моделирование распространения звука методом прослеживания лучей
• Оценка разборчивости речи
• Аурализация — прослушивание смоделированного звучания

CATT-Acoustic позволяет оценить акустические свойства помещения еще на этапе проектирования.

Odeon

Odeon — профессиональное ПО для акустического моделирования помещений. Возможности программы:

• Построение сложных 3D-моделей помещений
• Расчет акустических параметров (время реверберации, EDT, C80 и др.)
• Моделирование систем звукоусиления
• Оценка разборчивости речи
• Аурализация с бинауральным воспроизведением

Odeon применяется для акустического проектирования концертных залов, аудиторий, студий звукозаписи.

Программы для расчета звукоизоляции

SONarchitect

SONarchitect — программное обеспечение для расчета звукоизоляции в зданиях. Основные возможности:

• Расчет изоляции воздушного и ударного шума по EN 12354
• 3D-моделирование зданий
• Оценка звукоизоляции фасадов
• Расчет времени реверберации
• Аурализация для субъективной оценки звукоизоляции

SONarchitect позволяет проверить соответствие проекта строительным нормам по звукоизоляции.

Insul

Insul — программа для прогнозирования звукоизоляции различных конструкций. Функции программы:

• Расчет звукоизоляции стен, перекрытий, окон
• Оценка ударного шума
• Расчет шума дождя для кровельных конструкций
• Прогноз звукоизоляции многослойных конструкций

Insul позволяет быстро оценить звукоизоляционные свойства строительных конструкций.

Инструменты для картографирования шума

CadnaA

CadnaA — программное обеспечение для картографирования шума и акустических расчетов на местности. Возможности:

• Построение карт шума для городов и промышленных объектов
• Расчет шума от автомобильного и железнодорожного транспорта
• Оценка промышленного шума
• 3D-визуализация распространения шума
• Расчет шумозащитных экранов

CadnaA применяется для оценки шумового воздействия и разработки мер по снижению шума.

SoundPLAN

SoundPLAN — программный комплекс для экологических расчетов и картографирования шума. Основные функции:

• Построение карт шума для больших территорий
• Расчет шума от различных источников (транспорт, промышленность)
• Оценка вибрации
• Расчет распространения загрязняющих веществ
• 3D-визуализация результатов

SoundPLAN используется для комплексной оценки воздействия на окружающую среду.

Как выбрать оптимальную программу для акустических расчетов

При выборе программного обеспечения для акустического проектирования следует учитывать несколько факторов:

• Специфика решаемых задач (электроакустика, строительная акустика, экология)
• Требуемая точность и детализация расчетов
• Наличие специфических функций (например, аурализация)
• Удобство интерфейса и простота освоения
• Стоимость программы и наличие бесплатных версий
• Распространенность ПО среди специалистов в вашей области

Для многих задач оптимальным может быть использование нескольких специализированных программ. Например, сочетание Soundvision для подбора оборудования и EASE для детального акустического анализа.

Перспективы развития программ для акустических расчетов

Современные тенденции в развитии акустического ПО включают:

• Интеграцию с BIM-технологиями для комплексного проектирования зданий
• Использование облачных вычислений для ускорения расчетов
• Применение технологий виртуальной и дополненной реальности
• Совершенствование алгоритмов аурализации для более реалистичного воспроизведения
• Улучшение пользовательских интерфейсов для упрощения работы

Развитие программного обеспечения позволяет повысить точность акустических расчетов и сделать процесс проектирования более эффективным.

Какую программу выбрать для проектирования L-Acoustics?

Программы для электро-акустического расчета позволяют смоделировать систему звукоусиления площадки и получить достоверные результаты еще до реализации проекта. Какую программу выбрать для проектирования звукоусилительной системы L-Acoustics?

В этой статье инженер-акустик компании «Cонорусс» Илья Валуев расскажет, какие программы он использует для создания звуковых проектов, чем программы отличаются, и для каких задач удобно работать с той или иной программой.

3D модель в Soundvision. Вид на сцену

3D модель в EASE

Визуализация в Soundvision. Прямое звуковое давление

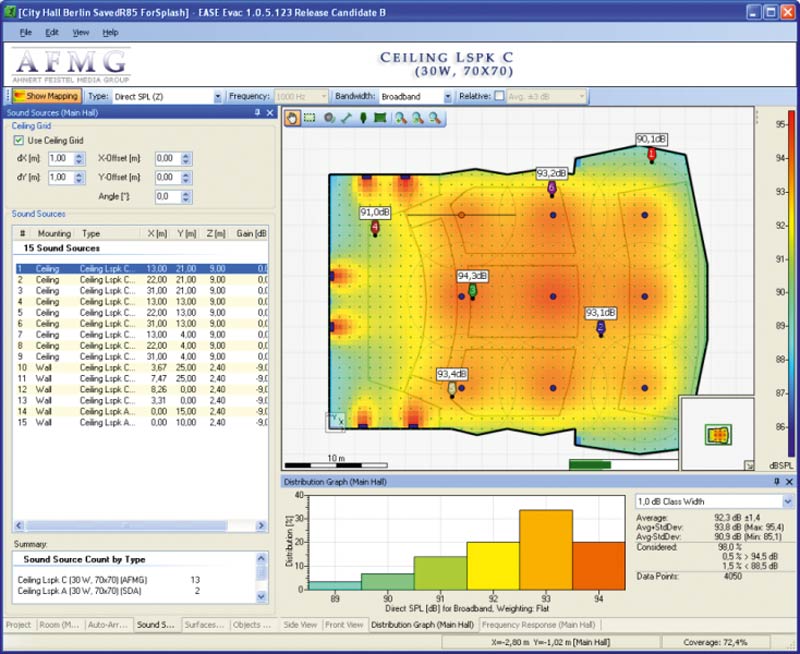

Визуализация в EASE. Расчет прямого звукового давления

Визуализация в EASE. Расчет STI

Визуализация в EASE. Расчет прямого и отраженного звукового давления

Мы работаем как с фирменной программой L-Acoustics Soundvision, так и с программой AFMG EASE. Обе программы позволяют строить трехмерные проекты. Как правило, сначала мы строим модель помещения в SketchUp, а потом импортируем ее в Soundvision для получения электро-акустических расчетов – это удобно. Однако выбор между Soundvision и EASE зависит от задач проекта. Ниже разберем особенности каждой программы.

Soundvision

Soundvision разработан для трехмерного электро-акустического моделирования звукоусилительных систем L-Acoustics. Преимущества Soundvision:

Удобный интерфейс

Рабочее окно Soundvision компактно вмещает часто используемые функции. Например, добавление нового источника звука и его редактирование. В EASE вам понадобится открыть несколько отдельных окон для изменения параметров акустической системы.

Режим реального времени

При редактировании количества элементов акустической системы в Soundvision вы сразу видите изменения уровня звукового давления (УЗД) на карте модели.

В EASE чтобы увидеть изменение, вам понадобится открыть дополнительное окно с картой звукового покрытия и производить в нем расчеты.

Расчет низкочастотных систем

В Soundvision вы можете рассчитать работу низкочастотных систем и видеть изменения направленности сигнала 20-100 Гц. В EASE все расчеты от 100 Гц и выше.

Детальная карта прямого УЗД

В Soundvision вы точечно видите область звукового покрытия от каждого источника, а также теневые зоны. EASE же показывает теневую зону как спад звукового давления.

Система подвеса

Soundvision подсказывает, какие элементы монтажа нужно использовать с той или иной акустической системой L-Acoustics. Программа выдает не только координаты расположения акустических систем, но и точки для их подвеса. Это упрощает процесс монтажа и исключает смещение акустических систем.

EASE показывает только координаты расположения акустических систем.

Программа бесплатная

Актуальная версия программы Soundvision доступна для бесплатного скачивания на сайте https://l-acoustics.com.

EASE

Программа EASE (Enhanced Acoustics Simulator for Engineers) от компании AFMG работает со всеми профессиональными акустическими системами, включая L-Acoustics. Главное преимущество EASE – расчет дополнительных акустических параметров для более подробного анализа. А именно:

Время реверберации

В EASE вы можете настроить архитектурную акустику зала, указав отделочные материалы поверхностей. Это позволяет рассчитать время реверберации.

Прямой и отраженный звук

EASE выдаёт расчет не только прямого звукового сигнала, но и суммирует его с сигналом, отражённым от поверхностей.

Разборчивость речи

EASE рассчитывает коэффициент STI.

Максимальное, среднее и минимальное значения параметров

В отличии от Soundvision в EASE вам не нужно самостоятельно рассчитывать максимальные, средние и минимальные значения прямого звукового давления. Программа выдает их автоматически.

Выбор программного обеспечения для моделирования акустических систем L-Acoustics зависит от задач проекта. Используйте Soundvision для быстрого подбора акустического оборудования и систем монтажа. EASE отлично подойдет для работы с архитектурной акустикой и более подробного электро-акустического расчета.

К списку новостей

Программы для расчета акустики

Программы для расчета акустики

gif»>

Софт для расчёта акустики   JBL Speakershop На мой взгляд, самая лучшая программа, позволяющая довольно точно рассчитать акустическое оформление. Удобный интерфейс. Включает в себя модуль для расчета кросоверов. Скачать Perfect Box Тоже хорошая программа для расчета акустики по параметрам Тиля-Смолла Скачать Power Port Microsoft Excell таблица для расчета фазоинверторов Скачать Tone Generator Программа для генерирования синусоидальных, квадратных, импульсных волн, а также белого и розового шума. Рекомендую использовать для расчёта параметров Тиля-Смолла Скачать WinSpeakerz Очередная программа для расчета поведения динамика в различных объемах и разных акустических оформлениях. Демо-версия. Подойдет для начинающих. Скачать

the site’s best view with 1280*1024 resolution

---

---

Программное обеспечение для акустики и аудиовычислений — Acou

Программное обеспечение

Мы используем новейшее технологическое программное обеспечение в области прикладной и вычислительной акустики

AutoCAD LT

Программное обеспечение для архитектурного проектирования 2D

Catt Acoustic V8

Программное обеспечение для трехмерного акустического моделирования.

Bastian

Программное обеспечение для планирования акустики зданий

CadnaA

Программное обеспечение для картографирования шума окружающей среды и окружающей среды

Insul

Программное обеспечение для прогнозирования звукоизоляции .

CadnaR

Программное обеспечение для прогнозирования звука в помещении

Dirac

Программное обеспечение для акустики помещений .

Программное обеспечение AutoCAD LT

для 2D архитектурного проектирования

AutoCAD LT® — это программа автоматизированного проектирования (САПР), используемая архитекторами, инженерами и специалистами в области строительства.

С помощью AutoCAD LT® мы можем легко разрабатывать планы этажей, строительные чертежи, планы осмотра зданий и планировки ландшафта.

AutoCAD LT® — идеальный инструмент для создания 2D-чертежей и документации.

ПО Catt Acoustic V8

для 3D-акустического моделирования

Полезный инструмент для настройки звукового ландшафта архитектурных сооружений, концертных площадок и общественных мест.

Это программное обеспечение для имитации звука помогает нам прогнозировать характер звуковых сигналов, генерируемых в источнике и изменяющихся за счет усиления, распространения и передачи в помещениях или зданиях.

3D Acoustics Simulation — это ценный инструмент для архитекторов, позволяющий получить обратную связь об акустике, поскольку управление акустикой помещения не интегрировано в рабочие процессы большинства архитекторов.

Программное обеспечение CadnaA

для картографирования наружного и окружающего шума

Шумовое картирование является важным инструментом перед принятием важных акустических решений в окружающей среде и функционирует как исследование шума для просмотра уровней звукового давления.

Карта шума — это визуальное представление уровней шума в окружающей среде в виде контурной карты. Контуры обычно окрашены для обозначения интенсивности шума, наличия высоких или низких частот и т. д.

Программное обеспечение

CadnaA соответствует требованиям обеспечения качества программного обеспечения для расчета шума на открытом воздухе в соответствии с сериями DIN 45687 и ISO 17534.

Программное обеспечение CadnaR

для прогнозирования звука внутри помещений

CadnaR — это мощное и простое в использовании программное обеспечение для расчета и расчета звука в помещении. Оно позволяет создавать модели офисов, назначать акустические свойства и оценивать эффективность мер акустической оптимизации, чтобы найти наилучшее решение, отвечающее акустическим целям и другим ограничениям, таким как дизайн и стоимость. .

CadnaR — это инструмент для проектирования многоцелевых залов и определения того, какие постоянные и какие временные акустические меры необходимы для обеспечения того, чтобы концерты классической музыки, лекционные ситуации во время конференций, громкие спортивные мероприятия, рок-концерты или торговые мероприятия соответствовали акустическим ожиданиям. .

CadnaR рассчитает уровень шума и разборчивость речи в ресторанах и барах для любой ситуации присутствия и проверит, хороша ли акустика для приятного пребывания, или такие меры, как дополнительные шумопоглотители, экраны или фоновая музыка, улучшат ситуацию.

Программное обеспечение Bastian

для планирования акустики зданий

BASTIAN — это программное обеспечение для расчета распространения воздушного и ударного шума между помещениями в зданиях и распространения воздушного звука снаружи.

BASTIAN может применяться для прогнозирования акустических характеристик между комнатами в многоквартирных и офисных зданиях, между классными комнатами в школах и между комнатами в отелях или больницах.

Расчеты в BASTIAN основаны на частях с 1 по 3 серии европейских стандартов EN 12354, принятых большинством европейских стран как часть их национальных стандартов.

Программное обеспечение Insul

для прогнозирования звукоизоляции

INSUL — программа для прогнозирования звукоизоляции стен, полов, крыш, потолков и окон. Ударный шум и шум дождя полов и крыши.

INSUL можно использовать для быстрой оценки новых материалов и систем или для исследования влияния изменений на существующие конструкции.

Программа может делать хорошие оценки потерь при передаче (TL) в 1/3-октавных полосах и взвешенного индекса шумоподавления (STC или Rw) для использования в расчетах передачи шума.

Программное обеспечение Dirac

для акустики помещений

Dirac — это звуковое программное обеспечение, обеспечивающее оптимизированное качество звука путем создания акустической модели помещения с обнаружением недостатков звука

Программное обеспечение измеряет акустические характеристики систем в комнате для прослушивания и соответствующим образом оптимизирует характеристики воспроизведения,

Ваша аудиосистема и акустика помещения проанализированы, и внесены исправления в окраску звука.

 Начните работу с Acou сегодня

Спросите нашего совета

Программное обеспечение SONarchitect для расчета звукоизоляции

Программное обеспечение SONarchitect для расчета звукоизоляции
SONarchitect является совершенным программным обеспечением для расчета звукоизоляции в соответствии с EN 12354 части 1,2,3,4 и 6 для целых зданий.

• Несколько комнат и этажей могут быть созданы с помощью интеллектуальных инструментов рисования без каких-либо геометрических ограничений
• Прогноз звукоизоляции по каталогу материалов или заказным материалам
• Отделка поглощающим материалом для оптимизации времени реверберации в помещении
• Дополнительные эластичные ленты в соединениях решают критическую проблему при расчете коэффициента ослабления вибраций
• Настройте пределы изоляции в соответствии с местными строительными нормами или в соответствии с личными требованиями к качеству для каждого типа помещения
• Эстетическое 3D-моделирование обеспечивает навигацию по всей геометрии здания для презентации клиентам
• Расчет изоляции воздушного звука, изоляции ударного звука, изоляции фасада, шумоизлучения и времени реверберации
• Оценка воздействия здания на окружающую среду с помощью карты шума выбросов
• Механизм звукового сопровождения позволяет пользователю прослушивать встроенный или пользовательский звуковой файл, создаваемый изоляцией здания, во время виртуальной прогулки по трехмерной среде
• Визуализация корпусов с лучшими или худшими характеристиками с помощью гистограмм распределения уровней звукоизоляции по всему зданию

Воздушный и ударный шум

SONarchitect позволяет пользователям рассчитать все значения звукоизоляции в третьоктавных полосах для всего здания в соответствии с EN 12354:1,2,3,4,6 (ISO 15712:1,2, 3,4,6). Результаты детализированы для каждого ограждения, сепаратора, фланга и тракта передачи и могут быть просмотрены в интерактивном режиме.

Аурализация 3D

Получите субъективное представление об акустических характеристиках вашего здания с помощью механизма аурализации, доступ к которому осуществляется непосредственно из дерева результатов. Воспроизведите один из встроенных треков или собственные записи в любой комнате по вашему выбору и послушайте, как они будут звучать в соседних комнатах по сравнению с комнатой излучателя. Вам понадобятся только хорошие наушники. Прогуляйтесь по трехмерной среде и почувствуйте разницу благодаря бинауральной обработке звука.

Акустическое качество

Интерактивные подробные гистограммы производительности предоставляются для каждого типа сопряжения помещений в здании, что позволяет быстро получить доступ и проверить наборы средних, ниже среднего, лучше среднего, худших и лучших случаев в здании, или набор помещений в здании с заданным уровнем теплоизоляции. Вы также получаете обратную связь об уровне соответствия помещений в отношении настраиваемых наборов ограничений для различных типов встреч, что позволяет вам проверять свои проекты на соответствие любым Строительным нормам и правилам на основе EN 12354.

Анализ 1/3-октавной полосы

Вы можете получить подробную запись третьоктавной полосы любого результата. Записи включают в себя всю информацию, необходимую для оценки акустических характеристик ваших строительных проектов, в виде графиков, результатов и информации для каждой пары корпусов, сепараторов, боковых поверхностей и трактов передачи.

Возможности импорта и экспорта

3D-модели, созданные в SONarchitect ISO, можно экспортировать в программу акустики помещений Odeon для проектирования акустической среды каждой комнаты. Программное обеспечение для прогнозирования звукоизоляции Insul теперь предлагает новую функцию для экспорта результатов изоляции материалов в файл XML для упрощения импорта в библиотеку материалов SONarchitect.
