Stag PPZ Ремонт универсального программатора

Обратите внимание, что по соображениям безопасности ремонт электронного оборудования должен должен выполняться только квалифицированным специалистом по электронике

Внимание! В этом устройстве используется высокое напряжение, которое может привести к травме или смерти.

В первый раз, когда я включил этот Stag PPZ, я увидел, что у него есть проблема. с ЭЛТ-дисплеем. Изображение на экране было обрезано настолько сильно, что такое ощущение, что смотришь в замочную скважину. Текст был виден, только если яркость ручка на задней панели была повернута до упора, но, к сожалению, тогда горизонтальные линии обратного хода также были видны и ярче, чем текст. В Кроме того, яркость экрана медленно улучшалась в течение нескольких минут после заряжается. ППЗ отключили, пока думал о многих проблемах что я обнаружил.

Перед дальнейшими действиями, связанными с прикосновением к ЭЛТ и/или ЭЛТ. привода печатной платы, я оставил ППЗ выключенным на несколько часов.

В прошлом я починил несколько ЭЛТ-телевизоров с различными неисправностями и распознал что отсечение было вызвано позиционированием отклоняющего хомута на ЭЛТ неправильно. Я открыл корпус, он держится на трех винтах с нижней стороны спереди, что позволяет ему открываться как чемодан, и обнаружил, что Хомут соскользнул с горловины трубы, вероятно, во время транспортировки. Иго мог легко скользить, так как зажимной винт не был затянут. я толкнул поднимите его так, чтобы он почти касался трубки, и затяните винт.

Проблемы с яркостью/обратным ходом могут быть вызваны внутренними неисправностями ЭЛТ поэтому я аккуратно оторвал многоштырьковый разъем от горловины ЭЛТ и мультиметром проверил, что сопротивления между одним контактом и всеми остальными контактами был высоким, за исключением, конечно, между двумя штифтами накаливания. Все они были хорошо, поэтому я пришел к выводу, что эти проблемы были вызваны платой привода.

Включил ППЗ и дисплей покрыл весь экран и яркость было немного лучше, хотя у него все еще была проблема обратного хода.

На плате ЭЛТ-привода находится потенциометр VR1 с маркировкой «Brill», поэтому при использовании небольшого изолированная отвертка, которую я немного отрегулировал сначала в одну сторону, а затем в другую но это практически не повлияло, поэтому я оставил его примерно там, где он был раньше. ППЗ был выключен и оставлен, пока я не успел к нему вернуться.

Несколько дней спустя я отсоединил разъемы на плате, удалил четыре гайки, удерживающие его на месте, и поднял его, хотя некоторые провода остановили его. удаляются полностью. Конденсатор С12 вроде бы в прошлом протекал поэтому я заменил его вместе с другими конденсаторами большей емкости. Транзистор TR1, а BF459, был интересен, так как он не казался оригинальным, поскольку он был адаптирован к печатной плате с согнутыми ножками, чтобы соответствовать. После проверки подключения TR1 Я понял, что это было ответственно за гашение сканирования луча во время обратного хода. и поэтому подозревался в возникновении проблем с отображением. Я пытался найти замену BF459, но его было невозможно достать, поэтому я заменил печатную плату и отложил PPZ в сторону.

После использования PPZ для тестирования с StagView в течение более трех лет я проверить на BF459на ebay и нашел продавца с подлинными неиспользованными экземплярами. Я снова удалил плату драйвера и выпаял TR1. Я проверил замену BF459, используя настройку проверки диодов на моем мультиметре, измерил прямое напряжение около 0,6В между базой и коллектором и между базой и эмиттером. Когда удалено BF459 был протестирован, он дал показание 0,6 В от базы к коллектору, но только 0,1 В. для базы к эмиттеру, указывающему на какое-то внутреннее повреждение. Новый BF459 был установил и заодно заменил конденсатор С4 0,1 мкФ 1000В RIFA, который начал трещать. После включения ППЗ дисплей стал намного ярче, слишком яркий без линии обратного хода, за исключением случаев, когда ручка яркости была повернута вверх. Я подозревал, что потенциометр ‘Brill’ VR1 был отрегулирован в прошлом. и теперь его нужно было отрегулировать обратно в то место, где он должен быть, повернув его в направление по часовой стрелке. Дисплей не идеален, есть небольшие искажения что, я считаю, вызвано тем, что коромысло может двигаться вбок, потому что там нет замятий, удерживающих его в фиксированном положении, но теперь его можно использовать.

VR1 — это потенциометр рядом с проводами, а TR1 справа на картинке. ниже

На рисунке ниже цифровая камера показывает, что дисплей имеет различные яркость, вероятно, вызвана медленной частотой обновления PPZ.

Stag Device Programmer Программное обеспечение

История программы

Олень ППЗ, ПП38, ПП39, программаторы PP41 и PP42 были произведены из с начала 1980-х до середины 1990-х и имел возможность дистанционного управления с помощью ПК. Дополнительное программное обеспечение Stag StagCom 1, позволяющее это сделать, требует MS-DOS. и последняя известная версия, 8.x, использует библиотеку Borland Turbo Vision для реализовать текстовый пользовательский интерфейс с использованием окон и раскрывающихся меню на Экран 80х25. Как обычно с программным обеспечением того времени, оно было разработано для использования исключительно ЦП и не будет очень хорошо работать в многозадачном режиме в Windows 95 и 98 без дополнительной настройки. Хотя серийная связь будет работать после этого для Windows 95 и 98, с более поздними версиями Windows, способными запустить его в окне NTVDM, параллельная связь не работает надежно и даже не будет работать в MS-DOS, если на ПК процессор лучше, чем 80486, предположительно потому что код параллельного порта использует циклы синхронизации. Следует упомянуть, что параллельный протокол на Stag PP42 не совместим с IEEE 1284, поскольку контакты управляются уникальным способом для обеспечения двунаправленной передачи данных.

Чтобы я мог читать и программировать EPROM для другого проекта, я приобрел Stag PP42, который имел последовательный интерфейс и дополнительный параллельный интерфейс. К сожалению у меня работал только параллельный интерфейс и, благодаря Matthieu Benoit и его страница PP42 , я получил копию StagCom 1, чтобы управлять им в удаленном режиме. После некоторого тестирования Я обнаружил, что могу использовать программное обеспечение только с моим PP42, если он работает на ПК на базе 80486. Поэтому я решил исследовать параллельный протокол Stag, надеясь, что я мог бы реализовать простую программу передачи файлов, которая могла бы работать на более современный ПК, даже если он все еще работает под управлением MS-DOS.

Даже с помощью логического анализатора параллельный протокол было сложно понять и прошло несколько месяцев, прежде чем у меня появилось что-то, что могло общаться с ПП42 правильно. Чтобы он мог работать на железе быстрее, чем на базе 486 ПК требовалось откалибровать некоторые циклы синхронизации, используя время выполнения для Инструкция ввода/вывода, обращающаяся к регистрам параллельного порта. Это работает, потому что Инструкции ввода-вывода не кэшируются, поэтому время доступа останется разумным. постоянный. Первая версия программы была основана на скрипте, что позволило мне для запуска тестовых сценариев для различных функций программатора.

Стагскрипт

Как только у меня появилась работающая программа, я понял, что она может быть полезна всем, у кого есть программист Stag, поскольку он позволял выполнять передачу файлов из пакетного файла. Он также должен поддерживать последовательный протокол, и я ошибочно предположил что добавление кода для этого будет намного проще. Хотя мой последовательный интерфейс не сработало, я мог быть уверен, что команды форматируются правильно и поэтому я попросил Матье Бенуа протестировать его на своем ПП39, чего не должно быть отличается от PP42, поскольку StagCom 1 поддерживал оба.

Не все программисты используют один и тот же тип микропроцессора, PPZ, PP41 & PP42 основаны на 6809, тогда как PP38 и PP39 основаны на Z80 и, как Я считал, что прошивка написана на ассемблере, вполне вероятно что код для двух семейств отличается по функциональности. (позднее я обнаружил от бывшего сотрудника Stag, что PPZ, PP41 и PP42 не разделяют тот же источник) В течение следующих нескольких месяцев я обнаружил много различий в протоколах между два семейства и несколько багов прошивки. Позже мне также удалось получить еще один PP42 с работающим последовательным интерфейсом, что упростило тестирование. Изначально, программа работала в MS-DOS так же, как StagCom 1, но позже я создал Windows и Консольные версии Linux.

СтагВью

Создание работающей программы заняло гораздо больше времени, чем ожидалось, но я библиотека всех необходимых функций и казалось разумным взять ее немного больше, чтобы создать приложение для обеспечения функций StagCom 1 но с исправлениями ошибок и поддержкой для каждой из MS-DOS, WIN32 и Linux платформы. Библиотека Turbo Vision, которую Стаг использовал в 1990-х годах, все еще выглядела хорошо, и примерно в 2003 году была проделана некоторая работа по переносу библиотеки из MS-DOS. для Unix/Linux, а затем и для Windows. Я решил использовать это библиотека, поскольку она придавала приложению ощущение ретро, ​​похожее на StagCom. 1, но с несколькими улучшениями, такими как автоматическое определение программатора/модуля. и размер памяти, проверка файлов данных на наличие повреждений как для отправки, так и для получения и более отзывчивые окна отображения/редактирования.

Поддерживаемые платформы

Платформа	Версия	Необходимая библиотека
MS-DOS, FreeDOS, DOSBox-X, DOSBox (см. примечания)	STG.EXE
Win95, Win98, WinME, Windows NT, Windows 2000, Windows XP, Windows Виста, Windows 7 (32-битная)	STG32.EXE (или STG.EXE)
Windows XP, Windows Vista, Windows 7 (64-разрядная версия)	STG32.EXE
RHEL 4.x, 5.x, 6.x CentOS 4.x, 5.x, 6.x Linux Mint 17.x Suse 9.1 (i386)	стг (32 бита)	librhtv.so.2.0.3, (libstdc++.so.6)
RHEL 4.x, 5.x, 6.x, 7.x CentOS 4.x, 5.x, 6.x, 7.x Linux Новая версия 17.x (x86_64)	стг (64 бит)	librhtv. so.2.0.3, (libgpm.so.1)

Примечания:

Версии STG.EXE новее 1.6 некорректно работают в DOSBox.

Для запуска STG.EXE (или StagCOM) на DOSBox или DOSBox-X потребуется файл .conf редактировать следующим образом.
В разделе [serial] измените строку «serial1» на «serial1=directserial». realport:ttyS0 irq:4″ для хостов Linux и «serial1=directserial realport:COM1 irq:4» для хостов Windows.
Для хостов Linux необходимо проверить разрешения на доступ к последовательному порту. используя сценарий seracctst.sh, как для установки Linux.

Когда STG.EXE запускается в оконном режиме на Win95/98, вам необходимо создать ярлык в STG.EXE и в «Свойствах/Разное» установить «Чувствительность к простою» к Низкому.

Для 32-разрядных платформ Windows Win95, Win98, WinME, Windows NT, Windows 2000, Windows XP, Windows Vista и Windows 7 настоятельно рекомендуется, чтобы STG32.EXE используется, запуск 16-битной версии STG. EXE добавляет дополнительные накладные расходы и программы операция может быть затронута.

Для платформ Linux вам потребуется загрузить и установить librhtv.so.2.0.3 библиотека из rpmfind.net или аналогичный, или используйте поставляемую версию. Библиотеки libstdc++.so.6 и libgpm.so.1. также может потребоваться установка в зависимости от дистрибутива Linux.

Скриншоты

STG.EXE на FreeDOS

STG.EXE в Windows 98, STG32.EXE в Windows XP, stg (32-разрядная версия) на SUSE Linux 9.1, stg (64 бит) на CentOS 7.2

Поддерживаемый программатор/модули

Приложение было протестировано на следующих программаторах и модулях. Каждый модуль будет иметь много версий прошивки, и я не знаю, работает с другими версиями прошивок этих модулей, подскажите пожалуйста (или нет), используя контактную ссылку внизу этой страницы.

Обратите внимание, что суффикс «A» для модуля означает, что улучшенные сокеты ZIF установлены, которые позволяют использовать устройства «skinny DIP». Такой модуль иначе идентичен старому типу без суффикса, а прошивка взаимозаменяема.

Программатор	Модуль	Ревизии
ПП38	ПП38М	1,0
ПП39	39М100	9.3,12.0,13.0,17.4,18.2,18.4
	39М101	6.1,8.1,9.0,12.0,17.5
	39М200	2.0,4.0,7.0,8.0,10.0,14.0
ПП41/42	41М100	5.0,8.0,11.0,12.0,13.0
	41М101	4.0,7.0,14.0,16.1,17.1
	41М102	3,0,14,1
	41М200	3,0,12,0
	42М101	12. 1,13.1,16.1,19.1
ППЗ	ЗМ2000	26.0,30.1,32.2,35.0,37.0,39.0
	ЗМ2500	8.1,11.0
	ЗМ2800	8,3

Он должен работать со следующими поддерживаемыми программами и модулями, но это не тестировался.

Если вы пробовали программное обеспечение с любым из них, пожалуйста, свяжитесь со мной, чтобы я знать результат.

Проблемы

1) Параллельный протокол поддерживается только STG. EXE, работающим в MS-DOS или ВЫИГРЫШ95/98 в режиме MS-DOS. Это связано с тем, что требуется критическое время, которое может быть выполнено только в том случае, если программа имеет эксклюзивный доступ к оборудованию ПК. скорость передачи в параллельном режиме примерно в два раза выше, чем в последовательном режиме. на скорости 38400 бод. Если на материнской плате ПК есть параллельный порт, он должен быть настроен в BIOS на режим «Стандартный», «Нормальный» или «SPP», который дублирует тип порта на оригинальном IBM PC. Если не получится то попробуй «Двунаправленный» или «PS2», затем «ECP» или «ECP+EPP». Для получения дополнительной информации о том, какие параллельные порты совместимы с StagView и StagCom1 см. эту страницу Serial/Parallel совместимость портов. Обычно доступные карты PCI с параллельным портом могут быть используется с MS-DOS и программой PrtAdd, дополнительную информацию см. ниже.

2) Для последовательного протокола скорость до 19200 бод для PP39 и PPZ или 38400 для PP42 должен работать на всех платформах. StagView будет работать на этих скорости с квитированием, установленным на «Нет», потому что оно добавляет задержки к потоку данных для ввода файлов в программатор при подключении на самой высокой скорости передачи данных. Подтверждение связи используется программистом только во время ввода и вывода файла на самой высокой скорости скорость, и я обнаружил, что реализация имеет серьезные недостатки, поэтому единственный Доступный вариант установления связи теперь «Нет».

(Почти все ПК имеют последовательные интерфейсы с UART 16C550 и у них нет проблем прием данных на высоких скоростях для вывода в файл. Для ввода файла маленький размер буфера в программаторе означает, что при сигнале квитирования аппаратное обеспечение или XON/XOFF, отправляется на ПК, он должен немедленно прекратить отправку данных, в противном случае буфер программатора переполнится и данные будут потеряны. Когда рукопожатие получен сигнал, 16C550 очистит содержимое буфера передачи FIFO перед передача остановлена. Добавление задержек к потоку данных позволяет передавать FIFO для очистки, а затем программист может обработать данные и очистить свой буфер)

3) Стандартный кабель для использования без установления связи.

или

Примечание

а) Экранирование кабеля, если оно имеется, должно быть подключено к контакту 1 на программаторе. конец. Схема кабеля, предоставленная Stag, использовала защитное заземление в качестве сигнала. Заземление для упрощения проводки. Однако, когда 9-контактный последовательный порт PS/2 стал в стандарте не было контакта для защитного заземления на 9-контактном разъеме, поэтому сигнал Вместо этого заземление должно быть подключено с обоих концов.

Список поддержки главного устройства

Теперь, когда я смог протестировать множество версий прошивки модуля, база данных который генерирует файл SUPPORT.DAT, покрывает достаточное количество типов модулей для создания список поддерживаемых основных устройств. Текущая версия показывает коды устройств и, если известно, версии прошивки, поддерживающие устройство для всех поддерживаемых программаторов и модули. Stag, как и производители сегодня, добавил псевдонимы к xxxxxx.DAT. файл для устройств, которые могут отличаться только упаковкой. я добавил эти в файл SUPPORT.DAT и в результате они появятся в этом списке. Если я было время, я бы проверил их и добавлял только в том случае, если они существенно отличались. Доступ к документу можно получить по этой ссылке Stag Список поддерживаемых устройств. Список последних версий прошивок для Stag PP4X Программаторы и модули можно найти здесь.

Использование последовательных или параллельных карт PCI/PCIe с MS-DOS

Предыдущие выпуски MS-DOS версии STG.EXE могли использовать только последовательные и параллельные порты, которые были обнаружены BIOS ПК при инициализации. Адреса ввода/вывода этих портов могут быть только 3f8,2f8,3e8 или 2e8 для COM1-4 и 378 278 или 3bc для LPT1-3. Это устаревшие адреса, назначенные IBM для исходный ПК, и каждый из них имеет соответствующий номер прерывания по умолчанию. например 3f8 использует прерывание 4. BIOS сохраняет адрес каждого порта, обнаруженного в таблице BIOS, в памяти. который определяет порт, который будет использоваться для каждого последовательного и параллельного устройства MS-DOS. имя. Имена физических портов обычно назначаются в том порядке, в котором они обнаружены устаревшие порты, т. е. первый обнаруженный последовательный порт может не по адресу 3f8, но вместо этого 2f8, поэтому COM1 может быть назначен на адрес 2f8 с прерыванием 3.

PCI/PCIe назначаются адреса ввода-вывода и номера прерываний. при инициализации с помощью Plug and Play BIOS, которые не соответствуют устаревшим адреса и номера прерываний выше. Программы MS-DOS обычно не могут определить адрес и номер прерывания для порта на карте PCI/PCIe, поскольку адрес не сохраняется в таблице BIOS в памяти и irq нет. может быть любым значением.

Чтобы можно было использовать неустаревшие адреса портов, я написал программу PrtAdd для сканирования шины PCI, обнаружения последовательных и параллельных портов на любых картах, которые он поддерживает и сохраняет адреса и номера прерываний, чтобы StagView мог получить доступ их. Текущая версия StagView вместе с PrtAdd может использовать последовательные и параллельные порты на картах PCI или PCIe. Это позволяет создавать BBBD, загрузочный диск FreeDOS, содержащий StagView и пригодный для использования на современном ПК, который может не на материнской плате вообще не должно быть устаревших портов.

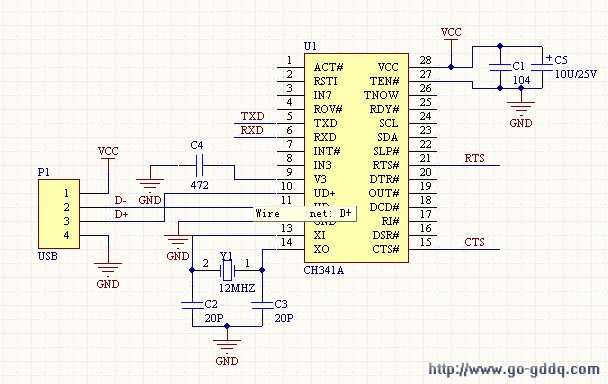

С помощью последовательного USB-кабеля

Должна быть возможность использовать кабель USB-Serial для подключения ПК к программатору при использовании STG32.EXE или stg.
Я провел несколько тестов с StagView, используя такие устройства, и результаты можно увидеть здесь.

Последняя версия

Загрузите zip-файл, содержащий исполняемые файлы для MS-DOS, консоли WIN32 и Linux (32 и 64 бит).

stg1.6.5.zip 02.01.23

Кроме того, StagView для MS-DOS можно запустить с BBBD iso без установки.

Использование StagView

1. Проверьте настройки порта

а) для ППЗ

Используйте экранные меню для просмотра/изменения настроек.

б) ПП39, ПП42

Нажмите «SET 1» на программаторе для изменения/просмотра настроек порта, «ВЛЕВО» или «ВПРАВО» для выбора параметра и «ВВЕРХ» или «ВНИЗ» для изменения и «ВЫХОД» для завершения. Если программатор не отвечает, то выключите его и включите, нажав «EXIT», затем повторите попытку.

2. Войти в удаленный режим

а) для ППЗ

Вставьте ключ режима и поверните его в положение 3 (полностью по часовой стрелке) и нажмите кнопку клавиша «СБРОС».

б) ПП39, ПП42 и т.д.

Нажмите «SET 2», («ВВЕРХ» или «ВНИЗ», чтобы изменить порт для моделей с более чем одним портом) и «SET» для завершения.

3. Запустите исполняемый файл StagView и подключитесь к программатору

Выберите меню «Порт» и опцию «Подключиться». Гарантировать, что настройки такие же как на программаторе и выбираем «ОК». Будет задержка, пока StagView определит тип и конфигурацию программатора.

Известные проблемы/проблемы StagView

(некоторые из них применимы и к StagCom)

В настоящее время можно видеть устройства в диалоговом окне «Выбор устройства». коробки, которые не поддерживаются текущей версией прошивки, если xxxxxx.DAT файл, где xxxxxx — имя программатора/модуля, предназначен для более новой версии. Однако, если выбран один из них, будет невозможно подтвердить изменение с помощью кнопку OK, и вы должны либо изменить выбор на поддерживаемое устройство или используйте Отмена. Также, если прошивка программатора более поздняя, ​​чем содержимое файл xxxxxx.DAT некоторые устройства будут отсутствовать в диалоговом окне. Как более версии микропрограммного обеспечения, то xxxxxx.DAT и SUPPORT.DAT могут быть обновлено.

В настоящее время в приложении нет справки.

MS-DOS STG.EXE имеет минимальный размер шага при прокрутке экрана/редактирования окна, которого нет в версиях для WIN32 и Linux. Это вызвано ограничениями библиотеки Turbo Vision для MS-DOS.

Функции статистики и сериализации StagCom отсутствуют в StagView. Я чувствовал, что дополнительная работа по их реализации будет пустой тратой времени, учитывая что они предназначались для использования в производственной среде, и я сомневаюсь, что кто-либо по-прежнему будет использовать их для этой цели. Я могу ошибаться.

Имейте в виду, что PP39, в результате ошибок прошивки и отсутствия ошибки проверка некоторых команд в удаленном режиме займет около 20 секунд на 9600 бод, чтобы завершить начальную фазу подключения, в то время как объем памяти и модуль Тип определяется.

Могут быть другие проблемы исключительно из-за различных возможных комбинаций программатора/модуля/микропрограммы версии

Известные проблемы/проблемы StagCom1

Возникла серьезная проблема при использовании StagCom1 с PP38 или PP39 с модуля 39M100 или 39M200, что может привести к повреждению устройства или сбою программирования надежно. Это вызвано в первую очередь тем, что ПП38 и ПП39/39М100/39М200 реагируют к команде «Установить устройство» неправильно, если код устройства не поддерживается либо потому, что файл xxxxxx.DAT новее, чем прошивка модуля или в файле опечатка. StagCom1 предполагает, что если ответ «принято», программист установил текущее устройство на запрошенное и он отображает этот тип устройства на экране. К сожалению, программист оставил текущее устройство без изменений и, если предыдущее устройство имело то же самое распиновка как выбранное устройство, оно может использовать неправильные параметры программирования для устройства в розетках. StagView при использовании с PP38 или PP39/39М100/39М200, всегда проверяет, действительно ли тип устройства был изменен.

Я обнаружил много ошибок в файлах xxMxxx.DAT, поставляемых с StagCom1, которые приведет к тому, что некоторые устройства будут запрограммированы неправильно и в результате будут повреждены. Например, StagCom1, использующий 41M100.DAT, запрограммирует EPROM Intel 68C257. как 87C257 (логические уровни на контактах 20 и 22 различаются) и EEPROM ATMEL 28PC64 как 28C64 (размер страницы отличается) хотя сам программатор назначил уникальные коды этих устройств. См. примечание о проверке кода устройства ниже.

StagCom1 предполагает, что COM1 и COM2 находятся по адресам 03F8 и 02F8 соответственно. а LPT1 — 0378. Адреса COM1-4 и LPT1-3 не фиксированы, а хранятся в области данных BIOS и могут быть изменены. Материнские платы для ПК 1990-х годов и далее разрешить любому встроенному COM-устройству устанавливать одно из следующих значений 03F8,02F8,03E8,02E8 и любое устройство LPT на один из 0378,0278,03BC. Эта гибкость означает, например, что выбор COM1 в StagCom1 приведет к доступу к 03F8, который может на самом деле называться по-разному в BIOS ПК.

Известные проблемы программатора Stag

Исходные файлы .DAT для конкретных модулей, предоставленные Stag, содержали многочисленные ошибки, и я все еще обнаруживаю их. В основном это опечатки, которые приведет к тому, что программист будет использовать неправильный код устройства при выборе устройства. Если код в файле .DAT недействителен, StagView обнаружит его, но некоторые коды были заменены между двумя устройствами, поэтому программист мог принять код, но использовать неправильные параметры программирования. Я бы рекомендовал, если вы используете устройство типа в первый раз следует использовать StagView для подключения к программатору, выберите тип устройства в меню устройства, запишите отображаемый код устройства и отключить. Затем выйдите из удаленного режима, используя физический ключ для PPZ. или выключив и включив программатор, нажимая клавишу Exit для другого модели. Выберите устройство, используя код устройства, отображаемый ранее, и проверьте убедитесь, что тип устройства соответствует ожидаемому, и повторно включите удаленный режим. Это будет предотвратить возможное повреждение устройства, если код устройства неверен и если поэтому, пожалуйста, дайте мне знать.

При выполнении передачи файлов программатору в двоичном или ASCII шестнадцатеричном формате всегда проверьте правильность контрольной суммы данных в оперативной памяти. Это потому, что эти форматы чувствительны к потере данных, которая не может быть обнаружена программистом.

PPZ, PP39 и PP42 выводят двоичные файлы DEC, каждый с другим и неправильным контрольная сумма и StagCom 1 сохранит их как есть. StagView корректно настраивает контрольная сумма для ввода и вывода и созданные файлы верны. Тем не менее, Стагвиев позволяет вводить старые двоичные файлы DEC, созданные StagCom 1, если он подключен к тому же типу программиста, который использовался для его первоначального создания.

Адрес «RAM Stop» в диалоге «Load RAM from file» поле игнорируется PPZ и PP39, но корректно применяется PP42.

PPZ/ZM2500 неправильно вычисляет контрольную сумму устройства в 16 и 32 битах установить режимы.

Похоже, что PPZ не работает на скорости 38400 бод, хотя ее можно настроить использовать его.

Для модулей PPZ ZM2000, ZM2500 и ZM2800 команда для получения версии прошивки возвращает только основной номер версии. В этом случае Stagview должен предположим, что дополнительный номер версии равен 00.

Модуль ППЗ ЗМ2800, модули ПП38 и ПП39 39М100 и 39М101 имеют ошибки в прошивке, связанные с выбором кода устройства. Они примут нелегальное коды устройства, которые затем заставят программатор перестать отвечать на запросы. К сожалению, эти недопустимые коды различаются в зависимости от модуля и версии прошивки. Это только сценарий DEVSCAN, на который это влияет, и этот сценарий может неожиданно остановиться если он сканирует неподдерживаемую версию прошивки для этих модулей.

Имейте в виду, что некоторые модули поддерживают устройства, доступ к которым может быть неполным в некоторых установленных режимах из-за ограниченного объема памяти программатора. Когда выбрано такое устройство, программатор может еще установить «Device Stop» параметр по умолчанию для размера устройства -1. Следствием этого является то, что нагрузка, программы, проверки и недопустимые команды битчека будут получать доступ ко всему устройству, но доступная память программатора будет меньше размера устройства. Этот доступ к памяти будет осуществляться более одного раза, что приведет к вводящим в заблуждение результатам для загрузки, программы, Verify и недопустимая битовая проверка, но пустая проверка должна работать правильно, потому что ему не нужно обращаться к памяти. Программатор еще позволяет загрузить, программировать, проверять и нелегально проверять эти устройства блоками. StagView будет отображать предупреждающее сообщение при выборе устройства или изменении режима установки, если устройство слишком велик, и установите «Ограничения ОЗУ и устройства», чтобы разрешить доступ к как можно большую часть устройства.

1. Для параметров «Ввод в файл» и «Вывод в файл» используйте смещение значение в диалоговом окне «Ввод файла» и начальный адрес в поле «Файл диалоговое окно «Вывод», чтобы выбрать область для чтения или сохранения в программаторе. память (Для «Вывод файла» вам нужно будет объединить созданные файлы).
2. Для «Загрузить с устройства», «Программировать», «Проверить» и «Ill. Bit Check» используйте диалоговое окно «RAM and Device Limits» поле для установки параметров «Device Start» и «Device Stop» для области внутри устройства для доступа.

Если программатор PP4X не используется в течение нескольких месяцев, а затем включен изначально он может демонстрировать странное поведение при использовании с StagView. Если это так, то выключите его и снова включите, что обычно исправляет это, и это, вероятно, эффект неисправного конденсатора в программаторе.

Ранние версии модулей 39M100 и 39M200 могли не иметь реализованных команд которые требуют StagView (и StagCom1), и будет отображаться сообщение об ошибке. например 39M100 версии 9.3 и 39M200 версии 2.0–4.0 не поддерживают команду заполнения на удаленном соединении, которое использует StagView.

Ранние версии модуля 39M200 не позволяют StagView обнаруживать более 256К памяти. Это не имеет значения, поскольку для этого не требуется столько памяти. для чтения/проверки/программирования поддерживаемых устройств.

Чем вы можете помочь

Если у вас есть программатор/модуль с версией прошивки, которой нет в списке проверенные модули выше

• Попробуйте последнюю версию программного обеспечения, проверьте, работает ли оно, и сообщите мне результат.
• Запустите скрипт DEVSCAN в папке скриптов (введите «DEVSCAN» для MS-DOS и Windows или «sh DEVSCAN.
