Что такое программатор USBDM. Какие микроконтроллеры Freescale он поддерживает. Как использовать USBDM с CodeWarrior. Какие преимущества дает этот инструмент разработчикам. На что обратить внимание при работе с USBDM.
Что представляет собой программатор USBDM
USBDM (Universal Background Debug Mode) — это универсальный программатор-отладчик для микроконтроллеров Freescale. Основные характеристики:
- Поддерживает 8/16/32-битные микроконтроллеры семейств HCS08, HCS12(X) и Coldfire V1
- Позволяет программировать, отлаживать и симулировать работу микроконтроллеров
- Совместим со средой разработки CodeWarrior
- Работает под Windows XP/7/10 (32/64 бит)
- Обеспечивает тактовую частоту BDM до 40 МГц
- Имеет возможность обновления прошивки

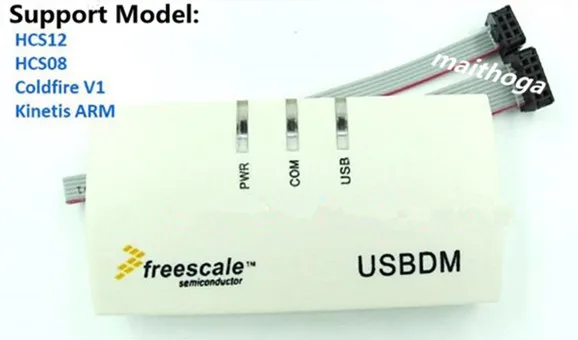

Поддерживаемые микроконтроллеры Freescale
USBDM обеспечивает полную поддержку следующих семейств микроконтроллеров Freescale:
8-битные HCS08
Поддерживаются все микроконтроллеры семейства HCS08, включая популярные серии:
- MC9S08AC/AW/DE/DN/DV/DZ
- MC9S08GB/GT/JM/LC/QE/RC/RE/SG/SH
16-битные HCS12(X)
Полная поддержка микроконтроллеров HCS12 и HCS12X, в том числе:
- MC9S12A/B/C/D/E/G/H/K/N/P/Q/T/U
- MC9S12X серий A/B/D/E/F/H/S
32-битные Coldfire V1
Поддержка микроконтроллеров семейства Coldfire V1.
Использование USBDM с CodeWarrior
Программатор USBDM полностью интегрируется в среду разработки CodeWarrior, что обеспечивает:
- Удобную загрузку прошивок в микроконтроллер
- Пошаговую отладку кода
- Возможность просмотра значений всех регистров и глобальных переменных
- Симуляцию работы микроконтроллера
USBDM совместим с версиями CodeWarrior 5.x, 6.x и 10.x.
Преимущества использования USBDM
Программатор USBDM дает разработчикам ряд важных преимуществ:
- Универсальность — поддержка широкого спектра микроконтроллеров Freescale
- Удобство отладки благодаря интеграции с CodeWarrior
- Высокая скорость работы (тактовая частота BDM до 40 МГц)
- Возможность обновления прошивки для поддержки новых чипов
- Доступная цена по сравнению с фирменными программаторами
На что обратить внимание при работе с USBDM
При использовании программатора USBDM следует учитывать несколько важных моментов:

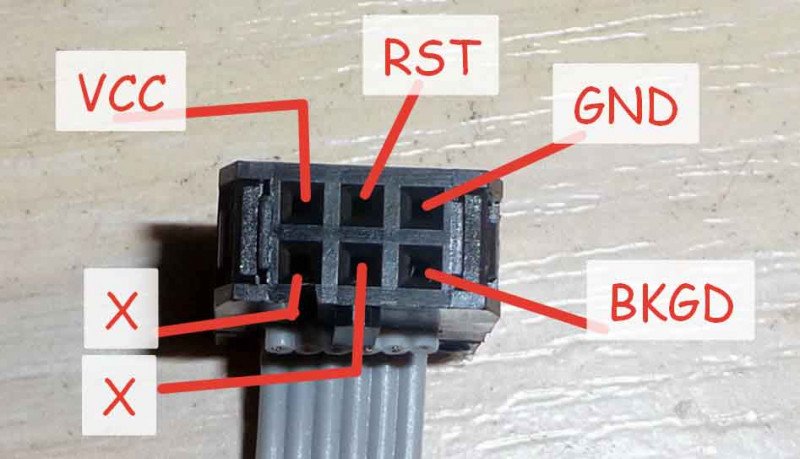

- Необходимо правильно подключать интерфейс BDM к микроконтроллеру (6 выводов)
- Требуется установка драйверов для корректной работы в Windows
- Для некоторых микроконтроллеров может потребоваться обновление прошивки USBDM
- При возникновении проблем рекомендуется проверять напряжение питания микроконтроллера
Особенности программирования различных семейств микроконтроллеров
При работе с разными семействами микроконтроллеров с помощью USBDM следует учитывать их особенности:
HCS08
- Поддержка режима отладки в реальном времени
- Возможность программирования через интерфейс BDM даже при заблокированном чипе
- Необходимость настройки тактовой частоты BDM в зависимости от частоты микроконтроллера
HCS12(X)
- Поддержка режима фоновой отладки BDM
- Возможность программирования флеш-памяти объемом до 1 МБ
- Необходимость корректной настройки делителя частоты BDM
Coldfire V1
- Поддержка отладки через JTAG-интерфейс
- Возможность программирования микроконтроллеров с большим объемом памяти
- Необходимость правильной настройки параметров отладочного интерфейса
Типичные проблемы при использовании USBDM и их решение
При работе с программатором USBDM могут возникать некоторые проблемы:
- Невозможность установить соединение с микроконтроллером
- Проверить правильность подключения интерфейса BDM
- Убедиться в наличии питания на микроконтроллере
- Проверить корректность установки драйверов USBDM
- Ошибки при программировании флеш-памяти
- Проверить совместимость версии прошивки USBDM с используемым микроконтроллером
- Убедиться в корректности настроек программатора в CodeWarrior
- Попробовать снизить скорость работы интерфейса BDM
- Проблемы при отладке
- Проверить правильность настройки параметров отладки в CodeWarrior
- Убедиться в совместимости версий USBDM и CodeWarrior
- Попробовать использовать режим эмуляции вместо отладки в реальном времени
Альтернативные программаторы для микроконтроллеров Freescale
Помимо USBDM существуют и другие программаторы для микроконтроллеров Freescale:
- P&E Micro Multilink — официальный программатор от Freescale
- Поддерживает большинство микроконтроллеров Freescale
- Имеет высокую скорость работы
- Значительно дороже USBDM
- CYCLONE FX — универсальный программатор от P&E Micro
- Поддерживает автономное программирование
- Имеет встроенный источник питания для микроконтроллера
- Значительно дороже USBDM
- OSBDM — открытый программатор на основе микроконтроллера Freescale
- Полностью открытая разработка
- Возможность самостоятельного изготовления
- Ограниченная поддержка микроконтроллеров
Выбор конкретного программатора зависит от требований проекта, бюджета и поддерживаемых микроконтроллеров.
Программатор Freescale USBDM для стиральных машин
Поиск по каталогу
КАТАЛОГ ПРОДУКЦИИ / ЗАПЧАСТИ ДЛЯ СТИРАЛЬНЫХ МАШИН / Программаторы и сопутка

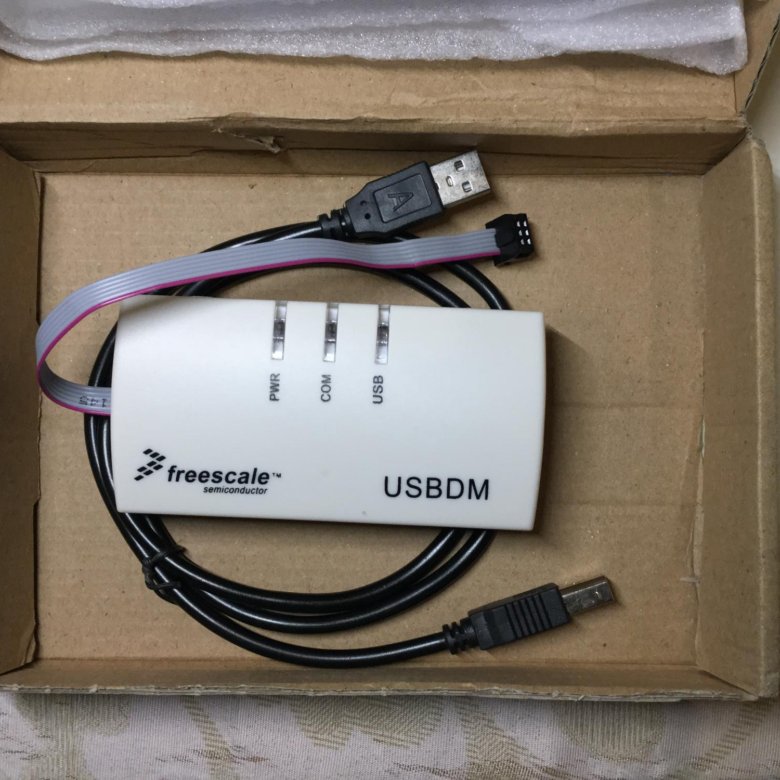

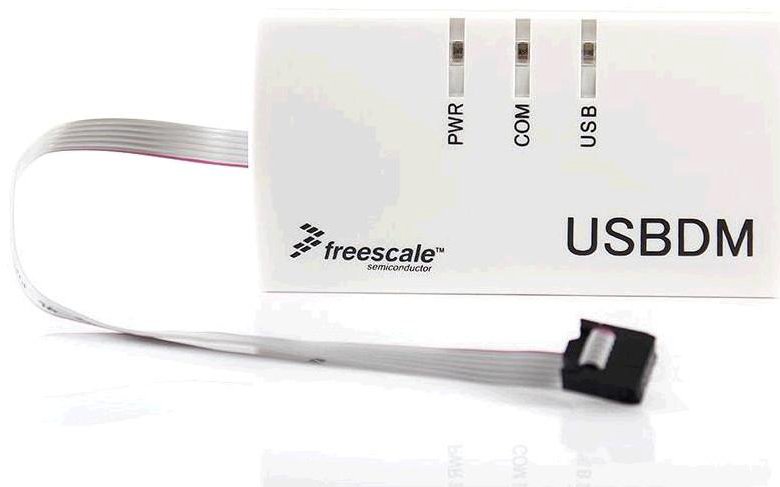

Программатор для стиральных машин Freescale USBDMОПИСАНИЕ: Универсальный программатор Freescale USBDM для программирования модулей стиральных машин Indesit / Hotpoint-Ariston / Electrolux / Candy / Aeg / Zanussi/ Whirlpool.
В комплект программатора входит программы для заливки прошивок, драйверы, USB2 переходник от программатора к компьютеру.
Для уточнения, подходит запчасть или нет, позвоните нашим менеджерам, предварительно озвучив точную модель стиральной машины.
ДОСТАВКА: Отправляем запчасть в любую точку России. отправляем товар по факту поступления оплаты. Довозим до транспортной компании и «Почты России» бесплатно. Также вы сможете произвести самозабор с нашего магазина наши контакты .
Заказать запчасти и уточнить стоимость и наличие, вы сможете у наших менеджеров по телефонам :
8(8342)23-17-47
8917-999-60-22
8917-999-60-24
Либо написать нам на почту :
Полная поддержка чипов:
MC9S08AC128, MC9S08AC16, MC9S08AC32, MC9S08AC48, MC9S08AC60, MC9S08AC8, MC9S08AC96, MC9S08AW16, MC9S08AW16A, MC9S08AW32, MC9S08AW48, MC9S08AW60, MC9S08AW8A
MC9S08DE32, MC9S08DE60, MC9S08DN16, MC9S08DN32, MC9S08DN48, MC9S08DN60, MC9S08DV128, MC9S08DV16, MC9S08DV32, MC9S08DV48, MC9S08DV60, MC9S08DV96, MC9S08DZ128, MC9S08DZ16, MC9S08DZ32, MC9S08DZ48, MC9S08DZ60, MC9S08DZ96
MC9S08EN16, MC9S08EN32
MC9S08EL16, MC9S08EL32
MC9S08GB32, MC9S08GB32A, MC9S08GB60, MC9S08GB60A, MC9S08GT16, MC9S08GT16A, MC9S08GT32, MC9S08GT32A, MC9S08GT60, MC9S08GT60A, MC9S08GT8A
MC9S08JM16, MC9S08JM32, MC9S08JM60, MC9S08JM8
MC9S08JR12
MC9S08LC36, MC9S08LC60
MC9S08QA4, MC9S08QD2, MC9S08QD4, MC9S08QE128, MC9S08QE16, MC9S08QE32, MC9S08QE32, MC9S08QE4, MC9S08QE64, MC9S08QE8, MC9S08QE96, MC9S08QG4, MC9S08QG8
MC9S08RC16, MC9S08RC32, MC9S08RC60, MC9S08RC8, MC9S08RD16, MC9S08RD32, MC9S08RD60, MC9S08RD8, MC9S08RE16, MC9S08RE32, MC9S08RE60, MC9S08RE8, MC9S08RG32, MC9S08RG60
MC9S08SG16, MC9S08SG32, MC9S08SG4, MC9S08SG8
MC9S08Sh26, MC9S08Sh42, MC9S08Sh5, MC9S08SH8
MC9S08SL16, MC9S08SL8
MC9S12A128B, MC9S12A256B, MC9S12A32, MC9S12A64, MC9S12A512
MC9S12B64, MC9S12B128
MC9S12C32, MC9S12C64, MC9S12C96
MC9S12D32, MC9S12D64, MC9S12DB128A, MC9S12DB128B, MC9S12DG128B, MC9S12DG256B, MC9S12DJ128B, MC9S12DJ256B, MC9S12DJ64, MC9S12DP256B, MC9S12DJ64, MC9S12DP256B, MC9S12DP512, MC9S12DT128B, MC9S12DT256, MC9S12DT256B
MC9S12E32, MC9S12E64, MC9S12E128, MC9S12E256
MC9S12G96, MC9S12G128
MC9S12GC16, MC9S12GC32, MC9S12GC128
MC9S12h228, MC9S12h356, MC9S12HN64, MC9S12HZ64, MC9S12HZ128, MC9S12HZ256
MC9S12HA32, MC9S12HA48, MC9S12HZ64
MC9S12HY32, MC9S12HY48, MC9S12HY64
MC9S12I32, MC9S12I128
MC9S12KC64, MC9S12KC128, MC9S12KG64, MC9S12KG128, MC9S12KG256, MC9S12KL64, MC9S12KL128, MC9S12KT128, MC9S12KT256
MC9S12NE64
MC9S12P32, MC9S12P64, MC9S12P96, MC9S12P128
MC9S12Q32, MC9S12Q64, MC9S12Q96, MC9S12Q128
MC9S12T64
MC9S12UF32
MC9S12XA128, MC9S12XA256, MC9S12XA512
MC9S12XB128, MC9S12XB256
MC9S12XD64, MC9S12XD128, MC9S12XD256, MC9S12XDG128, MC9S12XDP512, MC9S12XDQ256, MC9S12XDT256, MC9S12XDT384, MC9S12XDT512
MC9S12XEG128, MC9S12XEP100, MC9S12XEP768, MC9S12XEQ384, MC9S12XEQ512, MC9S12XET256
MC9S12XFR128
MC9S12XHY128, MC9S12XHY256
MC9S12XS64, MC9S12XS128, MC9S12XS256
