Прокладка электрического кабеля в земле. Надежная прокладка электрического кабеля в земле: нормы, требования и рекомендации

Как правильно проложить подземный электрокабель. Какие нормы и правила необходимо соблюдать при прокладке кабеля в земле. На какую глубину закапывать кабель. Как защитить кабель от механических повреждений.

Основные требования к прокладке кабеля в земле

Прокладка электрического кабеля в земле должна осуществляться с соблюдением ряда важных требований и норм:

• Глубина прокладки кабеля должна составлять не менее 0,7-1 м от поверхности земли. Это защищает кабель от механических повреждений и промерзания грунта.
• Кабель должен укладываться на песчаную подушку толщиной 10 см и сверху засыпаться таким же слоем песка.
• Для защиты от механических повреждений кабель прокладывают в защитной трубе или гофрированном шланге.
• Над кабелем на расстоянии 25-30 см укладывают сигнальную ленту яркого цвета для обозначения трассы.
• В местах пересечения с дорогами кабель прокладывают в металлических трубах на глубине не менее 1 м.

Выбор кабеля для подземной прокладки

Для прокладки в земле необходимо использовать специальные кабели, предназначенные для подземной прокладки. Наиболее распространенные типы:

• ВББШв — бронированный кабель с медными жилами в ПВХ изоляции
• АВББШв — аналогичный кабель с алюминиевыми жилами
• ВВГ — кабель с медными жилами в двойной изоляции ПВХ
• АВВГ — кабель с алюминиевыми жилами в двойной изоляции ПВХ

Выбор конкретного типа кабеля зависит от условий прокладки и требуемой мощности. Для большинства бытовых подключений подойдет кабель ВВГ или АВВГ нужного сечения.

Технология прокладки кабеля в траншее

Прокладка кабеля в земле осуществляется в следующем порядке:

1. Разметка и рытье траншеи нужной глубины и ширины.
2. Устройство песчаной подушки на дне траншеи.
3. Укладка кабеля с небольшим запасом по длине.
4. Засыпка кабеля слоем песка.
5. Укладка защитной сигнальной ленты.
6. Обратная засыпка траншеи грунтом с послойным уплотнением.

При прокладке не допускается натяжение кабеля. Его укладывают с небольшим запасом по длине, делая змейку.

Защита подземного кабеля от механических повреждений

Для защиты кабеля от механических повреждений при подземной прокладке применяют следующие методы:

• Прокладка в защитных трубах или гофрированных шлангах
• Укладка над кабелем бетонных плит или кирпича
• Использование сигнальной ленты яркого цвета
• Увеличение глубины прокладки в проблемных местах
• Применение кабеля с броней из стальных лент

Выбор способа защиты зависит от условий прокладки и вероятности механических воздействий на кабель.

Особенности прокладки кабеля под дорогами

При пересечении кабельной линией автомобильных или железных дорог необходимо соблюдать дополнительные требования:

• Кабель прокладывают в стальных или пластиковых трубах
• Глубина заложения должна быть не менее 1 м от полотна дороги
• Концы труб выводят на расстояние не менее 1 м от края дороги
• Трубы укладывают с уклоном в одну сторону для стока воды
• Количество соединений кабеля под дорогой должно быть минимальным

Такая прокладка обеспечивает надежную защиту кабеля от нагрузок от транспорта и возможность его замены без вскрытия дорожного полотна.

Нормативные требования к глубине прокладки кабелей

Согласно Правилам устройства электроустановок (ПУЭ), минимальная глубина прокладки кабелей в земле должна составлять:

• 0,7 м — для кабелей напряжением до 20 кВ
• 1,0 м — для кабелей напряжением 35 кВ
• 1,0 м — в местах пересечения улиц и площадей
• 1,0-1,2 м — для кабелей без защиты от механических повреждений

При прокладке в пахотных землях глубина заложения кабеля должна быть не менее 1 м. В скальных грунтах допускается уменьшение глубины до 0,5 м при условии устройства защиты кабеля от механических повреждений.

Как правильно выполнить ввод кабеля в здание

При вводе подземного кабеля в здание необходимо соблюдать следующие правила:

• Кабель заводят через гильзу из стальной или пластиковой трубы
• Внутренний диаметр гильзы должен быть в 1,5 раза больше диаметра кабеля
• Зазор между кабелем и гильзой герметизируют
• На вводе устанавливают компенсатор для защиты от деформаций
• Кабель внутри здания защищают от механических повреждений

Правильно выполненный ввод предотвращает попадание влаги в здание по кабелю и его повреждение при осадке грунта.

Соединение и оконцевание подземных кабелей

Соединение и оконцевание подземных кабелей выполняют с помощью специальных муфт:

• Соединительные муфты для сращивания кабеля
• Концевые муфты для оконцевания кабеля
• Переходные муфты для соединения кабелей разных типов

Муфты обеспечивают надежную изоляцию и механическую прочность соединения. Их монтаж выполняют в строгом соответствии с инструкцией производителя. После монтажа муфты проверяют на герметичность.

Контроль качества прокладки подземного кабеля

Для обеспечения надежной работы подземной кабельной линии проводят следующие контрольные операции:

• Проверка целостности оболочки кабеля перед прокладкой
• Контроль глубины прокладки кабеля
• Проверка качества песчаной подсыпки
• Испытание изоляции кабеля повышенным напряжением
• Проверка сопротивления изоляции мегаомметром
• Составление исполнительной документации

Только при положительных результатах всех проверок кабельная линия может быть введена в эксплуатацию.

Прокладка кабеля в земле: основные принципы и требования ПУЭ

Содержание:
Прокладка кабелей в земле: какой кабель лучше использовать
Прокладка электрокабеля подземным способом: требования ПУЭ

Согласитесь, красивые декоративные парковые светильники смотрятся не очень привлекательно, если электропитание к ним подведено по воздуху – кроме того, воздушные линии электропередач будут создавать немало проблем в процессе эксплуатации участка. Выход один – копать траншеи и прокладывать кабель в грунте. Как это делается? Именно этим вопросом мы и займемся в данной статье. Вместе с сайтом stroisovety.org мы подробно изучим вопрос, как выполняется прокладка кабелей в земле?

Технология прокладки кабеля фото

Прокладка кабелей в земле: какой кабель лучше использовать

Большинство электриков утверждают, что прокладка кабеля в траншее должна осуществляться с использованием специального материала, в том числе и самого провода – так говорят не только они, но и так называемые ПУЭ (правила устройства электроустановок). Спорить с этими правилами бесполезно и нарушать их предписание будет неправильно. НО! Существует и обратная сторона медали, которую написанные в прошлом столетии правила не учитывают. Все это понимают, но спорить с ними не пытаются – окажется себе дороже, поэтому лучше немного перестраховаться. Так что же утверждают данные правила? Какой кабель предписывают использовать при устройстве подземной электропроводки?

В ПУЭ на этот счет имеется однозначный ответ.

Согласитесь, для обычного человека это слишком запутанная формулировка, из которой можно понять только то, что кабели должны быть специальными. В общем, если говорить простым языком, то они должны иметь серьезную защиту от воды и не менее качественную защиту от механических повреждений. Кроме того, они должны быть очень прочными на разрыв, чтобы с успехом противостоять подвижкам грунта. В большинстве случаев, по утверждению того же ПУЭ, под эту категорию попадает кабельно-проводниковая продукция с маркировкой ВББШв и АВББШв.

Теперь просто откроем спецификацию на любой современный провод и прочитаем, что там написано – к примеру, ВВГ или тот же ПВС, да и ШВВП тоже. Их характеристики в полной мере подходят для прокладки подземным способом – они влагозащищены на все 98%, как и предписываемые провода, они довольно прочные на разрыв. Единственное, чего у них нет, это бронезащиты – но, извините меня, о какой бронезащите может идти речь при монтаже осветительной проводки в саду?

В общем, ситуации бывают разные, а те же ПУЭ просто имеют в виду прокладку силового кабеля – практика показывает, что для обустройства приусадебного участка, в принципе, подойдет любой кабель подходящего сечения. Другое дело – правильность его прокладки.Об этом поговорим дальше.

Прокладка электрического кабеля

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте.

Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться).
   Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

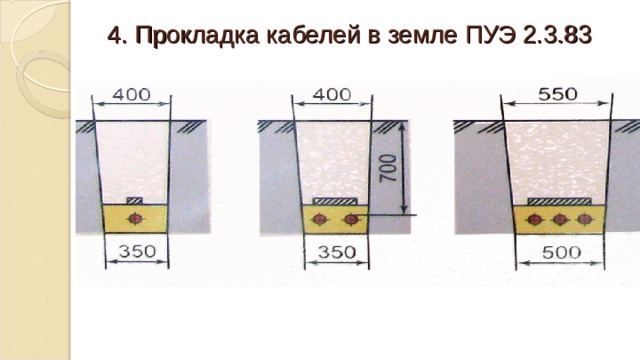

   Прокладка кабеля в земле схема

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.
   Прокладка силового кабеля фото

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо.

Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Глубина прокладки электрокабеля в земле, глубина закладки кабеля

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.



При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.



При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.



Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.



Применение сигнальной ленты для маркировки электрических кабелей

Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей — края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты — смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.

При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.
