Как правильно провести проводку в ванной комнате. Какие требования предъявляются к электрооборудованию во влажных помещениях. Какие схемы подключения использовать для розеток, освещения и вентиляции. Как обеспечить безопасность при монтаже электропроводки в ванной.
Особенности электропроводки в ванной комнате
Ванная комната является помещением с повышенной влажностью, что накладывает особые требования на электропроводку и оборудование:
- Все электроустановочные изделия должны иметь повышенный класс влагозащиты (не менее IP44)
- Необходимо использовать УЗО и дифференциальные автоматы для защиты от поражения током
- Проводка выполняется только скрытым способом
- Запрещается размещать распределительные коробки в ванной
- Розетки устанавливаются на расстоянии не менее 60 см от источников воды
Схема электропроводки в ванной комнате
Рекомендуемая схема электропроводки в ванной включает:
- Отдельную линию для розеток на 20А с УЗО
- Отдельную линию для освещения на 15А
- Отдельную линию для мощных потребителей (электрополотенцесушитель, водонагреватель) на 25-32А
- Вывод для подключения вентилятора
- Заземление всех металлических элементов
Освещение в ванной комнате: правила и рекомендации
При организации освещения в ванной комнате следует учитывать:
- Необходимо комбинировать общее и локальное освещение
- Светильники в зоне 0-1 должны иметь низкое напряжение (до 12В)
- Оптимально использовать боковое освещение у зеркала
- Желательно предусмотреть декоративную подсветку
- Рекомендуется устанавливать диммеры для регулировки яркости
Розетки в ванной: требования по безопасности
К розеткам в ванной комнате предъявляются следующие требования:
- Обязательно наличие защитных шторок
- Класс влагозащиты не менее IP44
- Установка на высоте не менее 0,9 м от пола
- Расстояние от источников воды — не менее 60 см
- Подключение через УЗО с током утечки 30 мА
Вентиляция в ванной: правила подключения
При монтаже вентиляции в ванной комнате необходимо:
- Использовать вентилятор с классом защиты не ниже IP44
- Подключать через отдельный выключатель
- Мощность вентилятора — не менее 50 м3/час
- Предусмотреть задержку отключения на 15-20 минут
- Для больших ванных рекомендуется установка 2-х вентиляторов
Система уравнивания потенциалов в ванной
Для повышения безопасности в ванной комнате необходимо выполнить систему уравнивания потенциалов:
- Соединить все металлические элементы проводником сечением не менее 4 мм2
- Подключить к шине заземления в электрощите
- Заземлить металлический корпус ванны, трубы, полотенцесушитель
- Использовать специальные клеммы для подключения
Особенности монтажа теплого пола в ванной
При установке электрического теплого пола в ванной комнате важно:
- Использовать кабель с двойной изоляцией
- Подключать через отдельный автомат и УЗО
- Укладывать нагревательные маты на расстоянии 10-15 см от сантехники
- Устанавливать терморегулятор вне помещения ванной
- Выполнить систему заземления металлической сетки
Выбор кабеля для проводки в ванной
Для электропроводки в ванной комнате рекомендуется использовать:
- Медный кабель в двойной изоляции сечением 2,5-4 мм2
- Трехжильный кабель с заземляющим проводником
- Провод с изоляцией из сшитого полиэтилена
- Кабели марок ВВГнг, NYM, NUM
- Для теплого пола — специальный двухжильный экранированный кабель
Монтаж электропроводки в ванной: пошаговая инструкция
Основные этапы монтажа электропроводки в ванной комнате:
- Разработка схемы расположения розеток, выключателей и светильников
- Штробление стен под прокладку кабелей
- Монтаж подрозетников и установочных коробок
- Прокладка кабелей в гофрированных трубах
- Подключение УЗО и автоматических выключателей
- Установка розеток и выключателей
- Монтаж светильников и другого электрооборудования
- Проверка работоспособности и измерение сопротивления изоляции
Частые ошибки при электромонтаже в ванной
При выполнении электропроводки в ванной комнате следует избегать типичных ошибок:
- Использование обычных розеток без защиты от влаги
- Отсутствие заземления металлических элементов
- Прокладка кабелей без гофрированной трубы
- Установка распределительных коробок в помещении ванной
- Подключение мощных потребителей в одну линию с освещением
Требования по безопасности при монтаже электропроводки
Чтобы обеспечить безопасность при работе с электрикой в ванной:
- Отключите электричество на щитке перед началом работ
- Используйте инструменты с изолированными ручками
- Проверяйте отсутствие напряжения индикаторной отверткой
- Работайте в диэлектрических перчатках и на резиновом коврике
- Не выполняйте монтаж самостоятельно без опыта — обратитесь к специалисту
Как провести электропроводку в ванной комнате?
Проводка в ванной должна быть безопасной и в то же время функциональной. Старый стандарт, когда посередине комнаты установлен светильник, а розетки и выключатели вынесены за пределы помещения, уже давно не практикуется. На сегодняшний день существуют влагозащищенная электрофурнитура и автоматика, которые полностью обезопасят человека от поражения электрическим током. Далее мы поговорим о том, как провести электропроводку в ванной комнате своими руками и какие требования к ней предъявляются.
- Основные требования
- Инструкция по монтажу
- Шаг 1 – Создаем схему
- Шаг 2 – Выбираем комплектующие
- Шаг 3 – Приступаем к работе
- В заключение
Основные требования
Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат».
Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.
При этом:
- 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
- 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
- 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
- 3 – считается безопасной (условно).
В требованиях ПУЭ для ванны есть такие пункты:
7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.
7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3.
Таблица составлена по тексту для удобства.
| Зона | Класс защищенности | Что может использоваться |
| 0 | IРХ7 | электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; |
| 1 | IРХ5 | только водонагреватели |
| 2 | IРХ4 (IРХ5 для общественных мест) | водонагреватели и светильники класса защиты 2 |
| 3 | IРХ1 (IРХ5 для общественных мест) | Всё остальное |
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.
415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.
Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.
Требования к выключателям, розеткам и светильникам:
- Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
- Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
- Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
- Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.
Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.
Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.
Инструкция по монтажу
Шаг 1 – Создаем схему

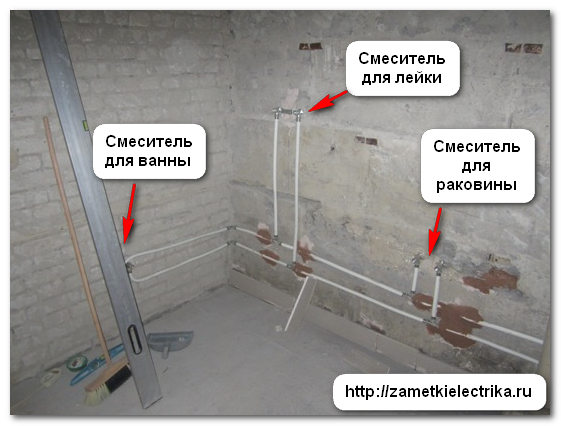

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.
Наши рекомендации следующие:
- Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
- По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
- Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
- Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
- Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).
Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см.
Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности.
Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.
Шаг 2 – Выбираем комплектующие
На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.
Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:
- Кабель трехжильный, медный, сечением 2,5 мм2 для розеток и 1,5мм2 – светильников. Если у вас в ванной установлен мощный проточный водонагреватель или электрокотёл, то сечение кабеля для него рассчитывайте по току и мощности. Лучшим вариантом будет использование зарубежного кабеля NYM, однако русский аналог ВВГнг-LS станет удачной заменой по цене и качеству.
- Дюбель хомуты для крепления кабеля к стене.
- Влагозащищенные розетки и выключатели, со степенью защиты IP не менее «44» и брызгозащитной крышкой. Также изделия обязательно должны иметь заземляющий контакт.
- Влагозащищенные светильники для ванной комнаты, по возможности лучше использовать точечные светильники, т.к. они легче монтируются, аккуратно смотрятся на потолке и к тому же могут работать от 12 В.
- Для системы уравнивания потенциалов силовой провод ПВ-3 1*6. К нему дополнительно нужно приобрести наконечники.
Также изделия обязательно должны иметь заземляющий контакт.Шаг 3 – Приступаем к работе
Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.
Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.
После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см.
Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.
Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места. Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ.
Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.
Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.
Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды.
Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.
Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE.
Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!
Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:
В заключение
На сегодняшний день популярными являются подвесные гипсокартонные потолки, а также пластиковые панели.
Если Вы решили их использовать, то это только облегчит электромонтажные работы. Дело в том, что при разводке электропроводки в ванной комнате под подвесным потолком не нужно будет создавать штробы, а достаточно просто уложить кабель в защитную гофрированную трубу, как показано на фото. Гофра в свою очередь без проблем крепится клипсами к профилю.
Еще один важный момент, на котором бы хотелось остановить Ваше внимание — отсутствие заземления в квартирном щите. Действительно, бывает так, что земельный провод может отсутствовать. В этом случае нужно обязательно заменить электропроводку в квартире на новую, трехжильную, после чего обязательно сделать систему уравнивания потенциалов.
Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в ванной комнате своими руками. Надеемся, что информация была для Вас полезной и пригодилась в электромонтажных работах!
Похожий материал:
- Монтаж электропроводки в бане
- Как сделать заземление в доме
- Как установить точечный светильник
Проводка в ванной.
Правила и порядок монтажа. МатериалыВ настоящее время дизайн ванных комнат совсем не тот, каким был много лет назад. В ванной комнате сейчас могут находиться вентиляторы, светильники, водонагреватели, стиральные машины, и конечно розетки. Да и нагрузка на электрические провода сейчас намного возросла. Повышенная влажность является особенностью условий в ванной комнате. Проводка в ванной требует быть более внимательным при монтаже, а также выполнять правила и нормы.
Мокрая стена или пол являются отличным проводником электрического тока. Поэтому при укладке проводов в ванной целесообразно придерживаться определенных правил:
- Провода прокладывать только скрытыми отделочными материалами.
- Применять гофротрубу для укладки проводов.
- В помещении ванной комнаты запрещается устанавливать распредкоробки, скрутки, соединения. Применяются только целые куски провода, проложенного от наружной распредкоробки.
- Запрещается устанавливать розетки и регуляторы света ближе 0,7 метра от емкости ванны, раковины, труб, и менее 0,9 м от пола.
- Провода для розеток проводятся отдельно от освещения и вентиляторов.
- Класс защиты приборов освещения, выключателей, а также и розеток должен быть не менее IР44.
Перед тем, как будет начата проводка в ванной комнате, необходимо подготовить инструмент:
- Дрель, перфоратор, либо специальный штроборез.
- Индикаторная отвертка.
- Отвертка фигурная и прямая.
- Рулетка до 5 метров.
- Уровень строительный.
- Молоток.
- Зубило.
- Плоскогубцы.
- Нож.
- Изолента.
Если нет в наличии электроинструмента в виде перфоратора или штробореза, то можно вполне обойтись зубилом и молотком, для ручной работы.
МатериалыЕсли вы не хотите часто ремонтировать или менять электропроводку, то необходимо приобрести качественные материалы: влагозащищенные розетки, провода с медными жилами в тройной изоляции сечением от 2,5 мм2 и другое качественное электрооборудование, которое обеспечит достойную безопасность электросети.
Бывшие в употреблении провода со значительными изгибами, либо поврежденной изоляцией не допускаются к применению.
Если проводка в ванной на вашей памяти не менялась в этом доме, то лучше произвести ее замену, во избежание возникновения неисправностей в виде перегрева, выбивания автомата, искрения, либо возгорания. Если ванная и туалет будут объединяться, то в туалете также нужно заменить проводку. Обратите внимание, откуда идет питание в туалет, возможно, оно проведено отдельно от ванной.
СхемаПравильно составленная схема – это залог качественной электропроводки и хороший помощник электромонтера. Необходимо тщательно продумать места установки приборов, розеток, линий проводки, освещения. Про отопление в ванной тоже не стоит забывать. По причине повышенной влажности проводка в ванной делается скрытой.
Дополнительные советы:
- Рекомендуемое количество розеток 2-3 штуки.
- Для стиральной машины и титана монтируйте отдельные розетки.
- Выключатель устанавливать за пределами ванной.
- На каждую группу приборов должен быть отдельный автомат.
- Линии проводов должны располагаться вертикально и горизонтально.
На стенах, обшитых гипсокартоном, провода располагают между обшивкой и стеной, а в стенах без обшивки делают штробы.
Монтаж проводовПеред укладкой проводов нужно определить места для розеток, выключателей и светильников. Монтаж проводки приходится производить при различных условиях:
- Между стеной и покрытием есть пустота.
- Кабель не проходит в пространство между стеной и покрытием.
- Стены без панелей.
По первому условию имеются пустоты, в которых располагают проводку в гофротрубе, которая проводится по отверстиям в профилях, расположенных вертикально.
При втором условии нужно делать штробы для укладки в них проводов в рукаве, и закреплять его скобами.
По третьему варианту также необходимо сделать штробы такого размера, чтобы в них поместилась гофротруба с проводами.
После укладки проводки штробы замазываются раствором алебастра, затем выравниваются.
Далее, устанавливают подрозетники, закрепляют их алебастром, крепят тройной провод с заземлением к розеткам и другим электропотребителям.
ЗаземлениеПроводка в ванной по правилам должна состоять из трех жил: фаза, ноль и заземление. В старые времена, когда электропроводка была двойной, то производили заземление отдельно ванной комнаты, проводили кабель к распределительному щиту на лестничной площадке. Новая электропроводка уже содержит в себе третью жилу в качестве заземления. Эту жилу необходимо в обязательном порядке подключать к розеткам.
В новых постройках домов с инновационными сетями в распределительных щитах на этажах имеется главная заземляющая шина. Ее можно узнать по стояку, из которого выходит кабель с 5-ю проводами. Шина изготовлена из стали и меди, состоит не менее, чем из пяти мест присоединения. От них отходят провода заземления в квартиру.
Для монтажа теплого пола также необходимо заземление, которое производится при помощи монтажа металлической сетки.
Кабель заземления подключают к сетке с помощью клеммы.
В частном доме заземление можно сделать своими руками. Для этого в землю закапывают три сваренных между собой куска арматуры с болтом, к которому подключается кабель заземления.
Использование защитного отключенияТакие устройства дают возможность создавать безопасную эксплуатацию электроприборов. Они обязательны для монтажа к цепи ванной комнаты. Щит входа питания должен быть оборудован устройством защитного отключения. Оно отключает питание в том случае, если ток на входе и выходе различается, для того, чтобы человека не поразило электрическим током. Установку таких устройств лучше доверить специалистам.
Автоматические выключателиДля безопасности также необходимы автоматические выключатели, которые располагают в электрощитах в количестве, зависящем от числа и мощности электроприборов. На освещение ток отключения автомата рекомендуется величиной 10 ампер под нагрузкой 2,2 кВт в час.
Для потребителей мощнее целесообразно поставить автомат на 25 ампер для нагрузки 5,5 кВт.
Для розеток необходима установка отдельного защитного устройства с током номинала немного выше, чем у автоматического выключателя. При большой разнице в номинальном напряжении защита не сработает.
Стиральные машины новых образцов обычно требуют розетки на 16 ампер с защитой от влаги с керамической поверхностью, и оборудованными специальными крышками, которые защищают от брызг.
Применение распаечных коробокВ такой коробке расположено соединение различных линий электрической проводки, соединенные клеммниками, либо скрутками — СИЗы. Один провод подключается к распределительному щитку. Распаечная коробка располагается за пределами ванной комнаты. Преимуществом можно назвать экономию электропроводки и материальных затрат.
Однако, имеется серьезный недостаток, заключающийся в недостаточной надежности, так как скрутки и клеммники очень плохо отзываются на большое напряжение.
Поэтому применять распаечные коробки не рекомендуется.
Похожие темы:
- Проводка на кухне. Подготовка и материалы. Монтаж и советы
- Проводка в гараже. Способы монтажа. Схема и материалы
- Прокладка проводов. Виды. Правила и способы прокладки
- Установка розеток и выключателей. Правила и порядок монтажа
- Установка выключателей и розеток в одном корпусе. Подключение
- Электрика деревянного дома. Что нужно. Нюансы и материалы
- Замена электропроводки. Степень разрушения проводки. Подготовка
- Проводка в бане. Разводка и подводка. Установки и особенности
Электропроводка, необходимая для ванной комнаты
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 17.12.21
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Яцек Кадай / Getty Images
В этой статье
Освещение
Вентиляция
Розетки
Схемы
Ванные комнаты влажные и могут потреблять много энергии.
Это создает особые потребности, когда речь идет о проводке. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все, от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и розеток GFCI для обеспечения безопасности.
Освещение
Все мы знаем, что ванная комната, как правило, одна из самых темных комнат в доме. По этой причине необходимо установить много светильников, чтобы обеспечить достаточное общее освещение, а также улучшить такие области, как зеркала, душевые, туалеты и ванные комнаты.
Ванные и душевые зоны должны иметь специальные приспособления. Светильники для этих областей имеют один из двух рейтингов: влажные места и влажные места. Зона купания, иногда называемая «душевой зоной», включает в себя саму ванную или душевую зону и прилегающую к ней площадь комнаты, измеряемую в трех футах по горизонтали от края ванны или душевой кабины (то есть измеряя прямо в комнату) и восемь футов вертикально от края ванны (измеряя прямо вверх).
Любой светильник в этой зоне должен быть рассчитан как минимум на влажные помещения. Тем не менее, если светильник потенциально может подвергаться воздействию брызг из душа, он должен быть рассчитан на использование во влажных местах.
Когда дело доходит до освещения вокруг зеркала, лучше всего подходят боковые огни. Верхнее освещение, особенно встроенное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько редеют ваши волосы (не лучше ли не знать?). Боковые светильники, такие как настенные бра или вертикальные полосы, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.
Смотреть сейчас: Какая электропроводка нужна для ванной?
Вентиляторы
Ванные печально известны тем, что они влажные, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор в ванной более эффективно удаляет влагу и запахи, и вы не теряете столько тепла зимой.
Вентиляторы необходимы во всех новых ванных комнатах и реконструкциях. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но для него требуются другие требования к проводке, чем для стандартного вентилятора без нагревателя (мы перейдем к проводке через минуту).
Розетки
Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или путем установки одной или нескольких розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты она должна быть подключена для защиты «множества местоположений», чтобы она защищала все выходы ниже по потоку в одной и той же цепи. Для каждой раковины требуется одна розетка с защитой GFCI в пределах трех футов от нее, и она может быть между двумя раковинами или сбоку от каждой раковины.
Предупреждение
Все розетки и розетки в ванной комнате должны иметь защиту от замыканий на землю. Это важное защитное устройство, помогающее предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.
Схемы для ванных комнат
Базовый план электропроводки для ванной комнаты включает в себя 20-амперную цепь с защитой GFCI для розеток и 15-амперную цепь общего освещения для выключателей, светильников и вентилятора. В некоторых местах освещение и розетки должны быть подключены к отдельным цепям, чтобы, если розетка отключила автоматический выключатель, свет не погас. В других помещениях допускается установка освещения, розеток и стандартного вытяжного вентилятора на одну 20-амперную цепь при условии, что цепь обслуживает только ванную и никакие другие помещения.
Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» цепью, потому что она обслуживает только один прибор или прибор. Для обогревательных ламп, настенных обогревателей и других встроенных отопительных приборов также могут потребоваться специальные цепи.
Узнайте о требованиях к электропроводке в ванной комнате в вашем районе, связавшись с местным строительным отделом.
Статья Источники
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Электрооборудование — прерыватели цепи замыкания на землю (GFCI). Министерство труда США
Электрическая проводка ванной комнаты
» Домашняя электропроводка
» Справочник по электропроводке
» Основная электропроводка в жилых помещениях
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: фотографий с полным пояснением и схем электропроводки для электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов*. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Это очень хороший сайт с большим количеством полезной информации. Стив из Питтсбурга, Пенсильвания.
Как установить электропроводку в ванной
Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Посетите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!Требования кодекса и спецификации энергоэффективности теперь включают энергосберегающий дизайн, а также функции безопасности, которые помогают защитить вас и вашу семью, пока вы наслаждаетесь своим недавно завершенным проектом ванной комнаты.
На что следует обратить внимание:
Красивые дополнения и улучшения вашей ванной комнаты могут повысить стоимость вашего дома, предоставляя вам налоговые льготы. Налоговые льготы могут быть предоставлены вашей местной электроэнергетической компанией.Некоторые местные правила требуют установки люминесцентных светильников во время нового строительства и реконструкции.
стиль=»очистить: слева»>
Для получения дополнительной информации обратитесь к местному поставщику электроэнергии или в агентство*.
Чертеж ванной комнаты и схема электропроводки |
| Домашняя электропроводка для ванных комнат — Plan Design by: Heidi Agler Требования кодекса и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной ванной комнаты. |
Ванная комната Требования к электрическим нормам | |
| Домашняя электропроводка для освещения ванных комнат должна быть либо: на диммерных выключателях, предусмотреть «ручное включение». датчик присутствия», или полностью люминесцентное освещение. | |
| Ванная комната розетки должны питаться как минимум от одной ответвленной цепи на 20 ампер. Эта цепь не должна иметь других розеток, кроме розеток для ванных комнат. Розетки в ванной должны быть защищены устройством GFCI. Подробнее об устройствах GFCI. | |
| Все вытяжные вентиляторы в ванных комнатах должны обеспечивать не менее 5 воздухообменов.  в час. Подробнее о вытяжных вентиляторах для ванн. | |
| Гидро
массажные ванны и связанные с ними электрические компоненты должны иметь
GFCI — прерыватель цепи замыкания на землю. Все электродвигатели должны быть легко доступны для обслуживания. | |
| Наслаждайтесь своей ванной комнатой с этими идеями по улучшению |
| Безопасность, комфорт и практичность — Варианты проекта для большой ванной комнаты |
Варианты дополнительной электропроводки в ванной комнате |
| Домашняя электропроводка для ванных комнат Обрыв цепи замыкания на землю — защищенные розетки |
ВентиляцияВытяжной вентиляторВытяжной вентилятор и лампа с энергосберегающими флуоресцентными лампами** Вытяжной вентилятор и тепловая лампа Вытяжной вентилятор, освещение и обогрев с вентилятором с нижней тягой Потолочный вентилятор Вентилируемое сиденье для унитаза — отличная идея! |
ОсвещениеОсвещение туалетного столика с ползунковым диммеромДушевая кабина с подсветкой |
КрасотаЗеркало для макияжа с подсветкой |
Комфорт и расслаблениеДжакузиБиде Паровой душ |
ЭнергосбережениеДатчик присутствия — идеально подходит для использования с вытяжными вентиляторами |
|
У каждого свой отдельный переключатель. В ванной установлена одна розетка GFCI. GFCI имеет две пары проводов; одна пара (горячая) подключается к разъемам LINE на разъеме GFCI. Второй комплект проводов подключается к секции НАГРУЗКА. С GFCI вроде все в порядке.
Удаление поврежденных компонентов схемы и замена их компонентами с такими же характеристиками обычно решает проблему и восстанавливает питание схемы.
Проверили всю проводку к выключателю и свету, кажется, что они подключены…
для тестируемой сауны. После того, как будет подтверждено, что установка цепи сауны в порядке, необходимо будет провести процесс тестирования и проверки, начиная с электрического щита, квалифицированным электриком, чтобы точно выяснить причину.
|
| ||||||||
…и многое другое.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Обучение электромонтажу Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Похожие записи |
