Прокладка кабеля освещения в земле. Прокладка подземного кабеля: особенности, преимущества и технологии

Каковы основные способы прокладки кабеля под землей. Какие преимущества дает подземная прокладка кабеля. Какие существуют сложности при монтаже подземных кабельных линий. На какую глубину необходимо прокладывать кабель под землей.

Что такое подземная прокладка кабеля

Подземная прокладка кабеля — это метод размещения электрических и телекоммуникационных кабелей под поверхностью земли вместо их подвешивания на опорах и башнях. Такой способ позволяет сохранить эстетику окружающего пространства и защитить линии от внешних воздействий. Для прокладки необходимо выкопать траншеи и провести монтаж с соблюдением всех технологических требований.

Ключевые преимущества подземной прокладки кабеля

• Более длительный срок службы кабельных линий
• Снижение затрат на техническое обслуживание
• Повышенная безопасность и снижение риска несчастных случаев
• Бесперебойная работа даже в сложных погодных условиях
• Отсутствие визуальных препятствий на поверхности
• Экономия пространства по сравнению с воздушными линиями

Основные способы прокладки кабеля под землей

Существует три основных метода подземной прокладки кабеля:

1. Прямая укладка в траншею

При этом методе кабель укладывается непосредственно в вырытую траншею глубиной около 1,5 м и шириной 45 см. Кабель засыпается слоем песка и защищается кирпичом или другими материалами от механических повреждений.

2. Прокладка в трубах или каналах

Кабель протягивается через предварительно проложенные трубы или каналы с люками для обслуживания. Этот метод облегчает ремонт и модернизацию, но имеет более высокую стоимость установки.

3. Прокладка в открытых лотках

Кабель укладывается в открытые лотки или желоба вдоль трассы. Лотки затем заполняются асфальтовой смесью. Этот метод обеспечивает хорошую механическую защиту, но требует высокой квалификации при монтаже.

Сложности при прокладке подземных кабелей

• Высокая начальная стоимость установки
• Необходимость получения множества разрешений
• Сложность внесения изменений в существующие линии
• Наличие препятствий по трассе прокладки
• Повышенные требования к изоляции кабелей

Требования к глубине прокладки кабеля

Минимальная глубина прокладки кабеля зависит от его напряжения:

• Для кабелей 3,3-11 кВ — не менее 0,9 м
• Для кабелей 22-33 кВ — не менее 1,05 м
• Для кабелей низкого напряжения — не менее 0,75 м

Факторы, влияющие на выбор метода прокладки

При выборе оптимального метода прокладки подземного кабеля учитываются следующие факторы:

• Тип и назначение кабеля
• Особенности грунта и рельефа местности
• Наличие других подземных коммуникаций
• Требования к механической защите кабеля
• Доступный бюджет на проведение работ

Этапы прокладки подземного кабеля

Процесс прокладки подземного кабеля включает следующие основные этапы:

1. Проектирование и согласование трассы
2. Получение необходимых разрешений
3. Земляные работы (рытье траншеи или прокладка труб)
4. Подготовка основания для укладки кабеля
5. Протяжка и укладка кабеля
6. Монтаж соединительных и концевых муфт
7. Засыпка траншеи и восстановление поверхности

Требования к кабелю для подземной прокладки

Кабели для подземной прокладки должны соответствовать ряду специальных требований:

• Повышенная влагостойкость изоляции
• Наличие защитных оболочек и брони
• Устойчивость к воздействию грунтовых вод
• Механическая прочность конструкции
• Длительный срок службы (не менее 30 лет)

Современные технологии прокладки подземных кабелей

В настоящее время применяются следующие инновационные методы прокладки подземных кабелей:

• Горизонтально направленное бурение
• Микротоннелирование
• Использование кабелеукладчиков
• Прокладка в защитных полимерных трубах
• Применение самонесущих изолированных проводов

Особенности эксплуатации подземных кабельных линий

При эксплуатации подземных кабельных линий необходимо учитывать следующие аспекты:

• Периодический контроль состояния изоляции
• Мониторинг температуры кабеля
• Защита от коррозии металлических элементов
• Своевременный ремонт повреждений
• Соблюдение правил проведения земляных работ вблизи кабеля

Прокладка кабеля для наружного освещения в земле и по воздуху

Прокладка кабеля для наружного освещения в земле обладает принципиальным типом отличий методик, которые применяются изнутри здания. Различие состоит в монтажном способе. Для системы освещения улиц мастера пользуются источником:

1. Подземным. Более трудным, сложным методом, который сопряжен с надобностью привоза, использования специальной техники. Дело ведется под поверхностью почвы, в зависимости от проводник, траншея роется с определенной шириной. Плюсом выступает проводниковая защищенность от действия солнечного источника с дождем, градом.

2. Воздушным. Прокладка осуществляется с помощью опор с мачтами, стойками. Данный метод не часто применимый. Проводник идет между столбами. Потому подводка идет сверху.

Подземная кабельная прокладка

Если кабельный проводник с источником идет под поверхностью земли, то в конструкции присутствует броня. Она помогает защитить провода от механического воздействия. Это уменьшает рабочий расход, потому кабельный проводник служит до конца эксплуатационного периода. Броня включает в себя перечень оцинкованных лент с проволоками из стали. Обозначение подобных проводников включает Б, к примеру, ВББШвг. Они применяются бронированными. Защита представляет собой лотки с трубами. При применении небронированного кабеля, прокладка идет под защитный кожух с двустенным участком гофрированной трубы.

При кабельной монтажной прокладке для создания уличного света заблаговременно вырывается траншея. Ее углубленность зависит от применения добавочной защиты. Показатель не меньше 40 сантиметров без лотка. При подземной кабельной прокладке проводник идет внутри опоры света, проводится обслуживание с помощью ревизионного люка.

Прокладка кабеля в опорах освещения осуществляется в три этапа:

1. Этап заземления.

2. Этап прокладки.
3. Этап завершения.

По требованию кабельного монтажа аварийной освещенности, надо делать прокладку отдельно от проводника. Если монтаж происходит в одном участке лотка, аварийный тип кабеля изолируется добавлением стенки или прокладкой источника через негорючую гофротрубу.

Воздушная кабельная прокладка

Наружное освещение, прокладка кабеля по воздуху осуществляется с несущим источником — ВВСГ, АПвП-1Т, ТППэпт. Если его нет, то люди пользуются обычным силовым проводником. Для этого применяется стальной оцинкованный тип подвесочного троса. Она становится отдельным несущим элементом. Кабельный трос служит необходимым компонентом, без которого силовой источник удлиняется с течением времени и обрывается на электролинии. Он протягивается от столба к столбу. На нем происходит фиксация кабеля металлическими или пластиковыми хомутами или подвесами. Монтаж электролинии осуществляется через каждые 5-10 метров.

Прокладка кабеля под освещение воздушным путем проходит быстро и просто. Однако при процедуре тоже есть ряд важных нюансов, которые нужно учитывать при работе:

1. Чтобы прокладка кабеля уличного освещения была сделана успешно, для крепления троса применяется специальная крепежная арматура. К примеру, анкерный зажим.
2. Металлическое содержимое электролинии должна иметь заземление.
3. Величина подвесной стрелы троса после электромонтажа обязана иметь предельный показатель в 1/60 или 1/40 промежутка опор света.

После кабельной прокладки возможно делать монтаж с подсоединением источников света. Все всех рабочих этапах требуется соблюдение установленных норм с технологиями. Это нужно, чтобы обеспечить стабильное электричество и минимизировать последующую аварию на участке электроцепи.

Способы прокладки кабеля для освещения. Монтаж кабеля

Прокладка кабеля для устройства освещения зависит от типа проводки. Она бывает двух видов:

• Скрытая. Чаще используется в жилых или офисных помещениях.
• Открытая. Применяется вместе с кабель-каналами.

Прокладка кабеля для устройства освещения в квартире зависит от технических характеристик материала стены, из которого она сделана. Несущую стену нельзя штробить – может пострадать её прочность. Также скрытую проводку не устраивают в деревянных стенах, потому что дерево- материал легковоспламеняемый. Чтобы спрятать провода в деревянной стене, их нужно облачить в гофрированную, стальную или пластиковую трубу. Следующим слоем должна идти обшивка из листа ГВЛ или фанеры.

Способы прокладки кабеля для устройства освещения

В панельных домах прокладка кабеля для освещения может быть сделана через продольные пустоты в перекрытиях. Они идеально подходят для размещения проводов от люстры. Прокладка кабеля для устройства освещения в частном доме часто требует установки натяжного потолка или гипсокартонной конструкции. Это необходимо в том случае, если Вы приобрели уже готовый дом, в котором, по каким-то причинам, не было предусмотрено специальное место для проведения кабеля.

Электрики в один голос твердят о том, что согласовывать план проводки лучше на этапе проектирования, чтобы предупредить возникающие сложности при проведении электромонтажных работ.

Способы прокладки кабеля для устройства освещения

Прокладка кабеля для устройства уличного освещения чаще всего осуществляется в земле. Предварительно обязательно нужно ознакомиться с планом инженерных коммуникаций, ведь неправильная прокладка кабеля для устройства освещения может повредить их. Первым делом нужно сделать разметку. Необходимо помнить о том, что прокладываемый кабель должен быть защищён от повреждений при проведении последующих земляных работ.

Если Вам нужно протянуть кабель через газон, то прокладка кабеля в земле должна осуществляться на глубине не менее 0,7 метра. Когда план согласован и разметка нанесена, можно приступать к рытью траншеи. Здесь есть нюанс. Для того, чтобы прокладка кабеля для устройства освещения была сделана идеально, нужно насыпать в готовую траншею слой песка высотой в 15 сантиметров.

Затем мы поливаем водой насыпанный слой и на 5 см утрамбовываем его.

Для монтажа осветительного прибора и его опор необходимо вырыть яму. После бетонирования опор осветительного прибора можно приступать к прокладке кабеля. Не забудьте замерить сопротивление изоляции, чтобы убедиться, что во время транспортировки кабель не был поврежден. Прокладка кабеля для устройства освещения ограждения должна начинаться из дома или другого сооружения, находящегося на участке. После того, как кабель уложен в землю по всем правилам, нужно засыпать его слоем песка и утрамбовать. Только после проведения этой операции можно размещать над кабелем грунт.

Прокладка кабеля по воздуху не легче, чем прокладка кабеля для устройства освещения по земле. Для её осуществления понадобятся специальные опоры и верный расчёт, ведь в подвешенном состоянии кабель больше подвержен повреждениям, чем кабель проходящий под землёй.

Важно остановиться на способе, основываясь из соображений безопасности и эстетическом виде. Имея большой опыт в проведении электромонтажных работ, поможем сделать Вам правильный выбор.Поделиться ссылкой:

Прокладка кабеля в земле: нормы, правила и требования

Чаще всего необходимость прокладки электрокабеля в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах или провести электропроводку в бане. При этом очень важно соблюдать нормы (в частности, СНиП и ПУЭ), а также учитывать технику безопасности при проведении электромонтажных работ. Далее мы расскажем, как проложить кабель в земле, не нарушая норм и общепринятых правил.

• Электрические требования
• Технология укладки своими руками
• Практические советы специалистов
• Нюансы при укладке зимой

Электротехнические требования

В первую очередь необходимо рассказать о том, какие нормативные документы могут повлиять на то, как вы будете прокладывать электропроводку в земляной траншее. Так, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86 «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое главное:

• Глубина прокладки кабеля в земле по ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в месте пересечения с проезжей частью — не менее 1 м. Для ввода в здание и на пересечении с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладка в трубе (на такой глубине кабель должен быть бронированным). При этом длина такого участка должна быть не более 5 метров.

• Согласно ПУЭ 2.3.85. Запрещается проводить линию с фундаментом дома. Минимальное расстояние от фундамента должно быть 60 см. Если вам нужно проложить кабель от дома до бани, гаража или другого здания, прокладывайте кабель, как описано выше, а проход через стену (фундамент) необходимо делать в жестком ПВХ, ПНД или в стальной трубе.
• Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не менее 10 см, исходя из чего выбирается ширина траншеи. 50 см нужно отступить от кабелей других организаций и кабелей связи.
• От деревьев для прокладки электропроводки в траншее следует отступать не менее 2 м, от кустарников не менее 75 см (согласно п. 2.4.87). Это расстояние можно уменьшить при прокладке кабеля в трубе, например, если подкопать под дерево).
• Во всех случаях, когда возможно повреждение кабельной линии — прокладывайте ее в трубах. В остальных случаях — непосредственно в грунт на указанной выше глубине.
• Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не менее 1 м (п. 2.3.88), до теплопровода — 2 м (п. 2.3.89).). До газопровода давлением 0,0049-0,588 МПа — не менее 1 м, давлением более 0,588 МПа — 2 метра. Прокладка выше и ниже трубопроводов не допускается.
• При пересечении кабелей они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
• Согласно п.2.3.37 необходимо применять преимущественно бронированные тросы, например, (А)ВББШВ. Небронированные кабели должны быть устойчивы к механическим воздействиям.
• Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше, допускается применение (А) ВВГ в грунте непосредственно (без трубы). Но только при отсутствии растягивающей нагрузки и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунтах с низкой и средней коррозионной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в этом случае легко заменить кабель без вскрытия грунта.
• Во избежание деформации линии от растяжения и давления грунта — прокладывать кабель змейкой с запасом 1-2% по длине, а при прокладке в пучинистых грунтах или при прокладке горячего кабеля (если работы выполняются в в холодную погоду) запас должен быть 3-4 %

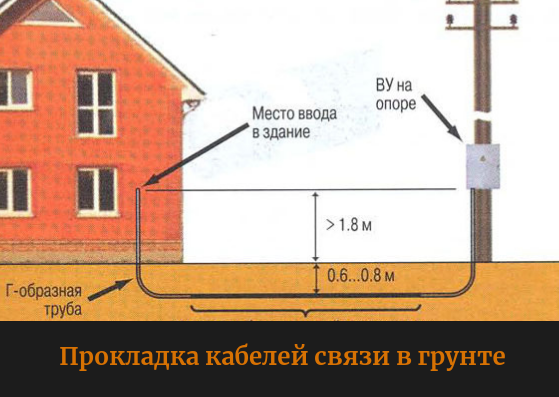

• Если вам необходимо выполнить подключение электрического кабеля под землей самостоятельно, используйте специальные муфты, как показано на фото.
• Для дополнительной защиты ЛЭП под землей (например, при сильных просадках) можно использовать трубу или специальную тросовую конструкцию из кирпича (уложенную поперек траншеи, как на фото ниже). Не используйте пустотелые кирпичи. Отметим, что защита от механических повреждений кирпичом или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и более, не является обязательной, согласно п. 2.3.83 ПУЭ. При этом кабели до 1 кВ ОБЯЗАНЫ иметь такую ​​защиту только в тех местах, где вероятны частые земляные работы.

• Обязательно проложите сигнальную ленту с надписью: «Осторожно, кабель!» Сами поверх проводника, проложенного в земле.

Учитывая данные требования и правила, вы можете быть уверены, что прокладка кабеля в траншее не будет представлять опасности ни для вас, ни для домашней линии электропроводки! Конечно, это не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий приведенных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, приведем ее поэтапно.

1. Начертить схему разводки в траншее, на которой отметить точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземная электроустановка будет использоваться для подключения уличного освещения на даче, обязательно укажите расположение светильников.
2. Разметьте территорию дачного участка колышками и веревкой, а затем по разметке выкопайте траншею. После земляных работ удалить из подготовленной траншеи камни, возможные осколки стекла или куски металла, которые впоследствии могут привести к повреждению электропроводки под землей. При необходимости немедленно установите столбы освещения.

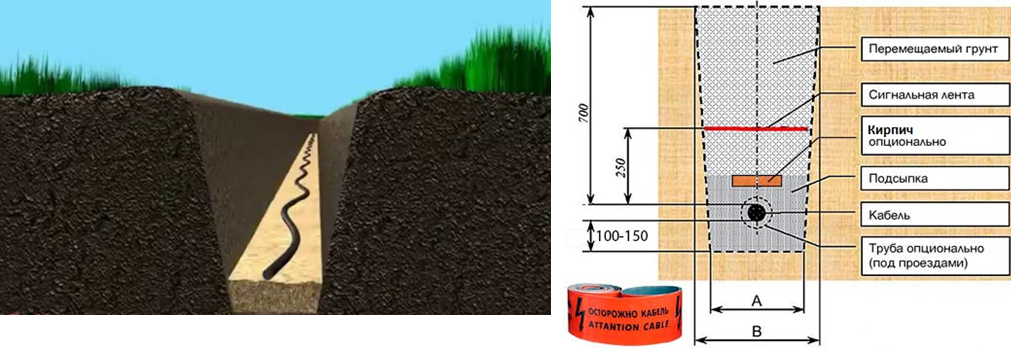

3. На утрамбованном дне сделать ровную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить утеплитель.
4. Уложите проводник в землю, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВББШв с алюминиевыми жилами или более дорогой вариант — ВББШв, с медными жилами, или ВВГ-нг-LS, в описанных выше случаях.

5. Проверить готовую кабельную линию мегомметром, который выявит повреждение изоляции и утечки высокого напряжения (измерить сопротивление изоляции) Не забыть разрядить кабель на землю или закоротить жилы после измерения сопротивления.
6. Используйте трубу, соблюдая правила и рекомендации, описанные выше. Если нужна прокладка в трубе (глубина 50 см, часто бывают земляные работы, прокладка под деревом и т.д.), то используйте трубы ПНД, ПВХ, стальные или асбестоцементные. Последний тип трубы разрезают вдоль на две части, делая их похожими на пенал, после чего укладывается провод. Эта технология позволит быстро освободить проводку при ее ремонте.
7. Сфотографируйте сеть из траншей, чтобы точно знать, где кабель проходит в земле в саду. Кстати, чертеж тоже лучше сохранить, т. к. на нем есть отметки всех расстояний при прокладке линии от дома, ограждения и т. д.
8. Засыпать траншею песком или мелкой землей, очищенной от острых предметов. Слой должен быть равномерным, около 15 см. После заполнения его необходимо тщательно утрамбовать.
9. Положите на песок сигнальную ленту с табличкой о том, что под ней проложена электропроводка.
10. Засыпьте ленту оставшейся землей, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Повторите измерение с помощью мегомметра.

Видео инструкция по установке

Вот и вся технология прокладки кабеля под землей на даче. Как видите, нарисовать линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земляные работы – рытье траншеи.

Практические советы специалистов

В дополнение к приведенным выше инструкциям, рекомендуем ознакомиться с некоторыми советами по прокладке кабеля в траншее:

1. Использовать только специальную бронированную машину. Такие марки, как КГ, ПУНП, ШВП или ПВС нельзя использовать, поскольку они не имеют достаточной защиты.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (при необходимости) должен быть в 3 раза больше диаметра самой эл. кабель.
3. Если глубина промерзания земли в вашем регионе глубже 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы она не порвалась и не деформировалась.

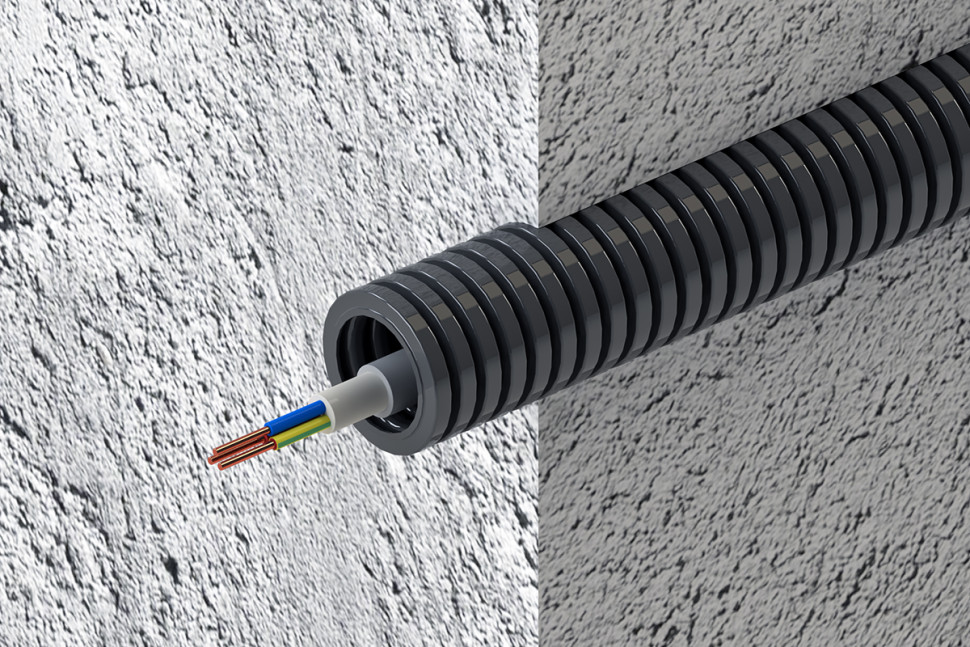

4. Не используйте пластиковую гофрированную трубу для защиты электропроводки под землей. В течение года гофра разрушится и все ее защитные свойства, и без того слабые, исчезнут.
5. Старайтесь не прокладывать проводник под местами с интенсивным движением, такими как дороги, парковки и въезды во двор. Если это неизбежно – не забывайте о прокладке труб и защите кирпичом.
6. В нормативной документации нет единого мнения или правил относительно минимального сечения кабеля для прокладки в земле. На практике чаще всего используется сечение 10 мм. ² для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учтите, что линия должна быть бронированной.

Отзыв о работе

Нюансы при прокладке зимой

Ну и последнее, о чем хотелось бы рассказать, можно ли прокладывать кабель под землей при отрицательных температурах, а в частности зимой. Электромонтажные работы зимой допускаются, но необходимо учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее необходимо прогреть проводник в теплом помещении или с помощью трансформатора. Мы не рекомендуем использовать последний способ, если вы ранее с ним не сталкивались, ведь это требует определенных навыков.
• После прогрева нужно быстро проложить ЛЭП с запасом 3-4% по длине. При температуре наружного воздуха не ниже -10 ^о С — час времени, от -10 до -20 ^о С — не более 40 минут, ниже -20 ^о С — максимум полчаса. Если зимой температура ниже, электромонтаж запрещен.
• Допускается прокладка кабеля под землей без предварительного подогрева в следующих случаях: при температуре не ниже -5 ^о С, и сам проводник высокого давления; при температуре не ниже -7 ^о С и кабеле, защищенном изоляцией, -15 ^о С, если изоляция поливинилхлоридная или резиновая, -20 ^о С в том случае, если изоляция жил представлена полиэтиленовая или резиновая оболочка и дополнительная свинцовая оболочка.

Вот и все, что я хотел вам рассказать о том, как сделать прокладку кабеля в земле своими руками. Надеемся, наши практические советы, инструкции и предоставленные нормативы помогут вам при монтаже в домашних условиях!

Читайте также:

• Как провести электропроводку в трубах
• Схемы подключения солнечных батарей загородного дома
• Как сделать громоотвод самостоятельно

Видеоинструкция по установке

Обзор работы

Опубликовано: 12.03.2015 Обновлено: 22.02.2019 4 комментария

Прокладка подземного кабеля Все, что вам нужно знать

Главная » Блог » Подземная прокладка кабеля: все, что вам нужно знать

Прокладка кабеля под землей: все, что вам нужно знать

Охрана природы, природные объекты, эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой. Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Содержание

• 1 Что такое подземная прокладка кабеля?
• 2 Преимущества подземного кабеля Laying
• 3 Процедура и установка подземного кабеля
• 4 Прямой укладчик
  • 4. 1 Преимущества:
  • 4.2 Недостатки:
• 5 Внижение в системе
  • 5.1. Получитель:
  • 5.2.
  • 6 Надежная система
    • 6.1 Преимущества:
    • 6.2 Недостатки
  • 7 вызовов подземной прокладки кабеля
  • 8 Часто задаваемые вопросы
    • 8.1 Какова минимальная глубина прокладки кабеля под землей?
    • 8.2 Каков метод прокладки кабеля?
    • 8.3 На какой глубине кабель должен быть проложен под землей?
    • 8.4 Какой должна быть нормальная глубина прокладки кабелей?
    • 8.5 В чем преимущество прямой прокладки подземных кабелей?
  Что такое подземная прокладка кабеля?

  В районах с ограниченным пространством для прокладки кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

  По сравнению с воздушными кабелями, под землей кабели не видны невооруженным глазом и, следовательно, сохраняют эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и процесс должен выполняться систематически, чтобы гарантировать успех и минимальные требования к обслуживанию.



  Преимущества подземной прокладки кабеля

  Изменение климата сделало экстремальные погодные условия более частыми. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

  • Более длительный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
  • Сокращение расходов на техническое обслуживание – Меньшее воздействие природных явлений, таких как падающие ветки, сильный ветер и дождь, снижает потребность в обслуживании.
  • Предотвращение несчастных случаев- Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
  • Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
  • Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
  • Минимальные требования к пространству – Для воздушных кабелей требуется много места для установки опор, тогда как для подземных кабелей требуется очень ограниченная полоса земли.
  Порядок и монтаж подземной кабельной прокладки

  Эффективность и работоспособность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

  Прямая укладка

  Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которую затем засыпают слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

  Если требуется прокладка более одного кабеля в траншее расстояние между осями по горизонтали или вертикали равно 30 см. предусмотрены для предотвращения взаимного нагрева.



  Преимущества:
  • Самый простой и дешевый способ подземной прокладки кабеля
  • Вырабатываемое тепло рассеивается в земле.
  Недостатки:
  • Высокая стоимость обслуживания
  • Затруднительно указать точное местонахождение неисправности
  • Переделки кабельной сети затруднены.
  Всасывающая система

  Воздуховоды или трубопроводы из чугуна, бетона или глазурованного камня с люками располагаются в подходящих местах вдоль трассы кабеля. Люки используются для протягивания кабеля на место.



  Преимущества:
  • Люки сделать дополнения, ремонт прост в обслуживании
  • Низкая стоимость обслуживания
  • Механическая защита снижает возникновение неисправностей.
  Недостатки:
  • Высокая стоимость установки
  • Низкое рассеивание тепла благодаря сгруппированному кабели.
  Сплошная система

  Подземные кабели прокладываются в открытых трубах или желобах вдоль кабельной трассы. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.



  Преимущества:
  • Сильная механическая защита
  Недостатки
  • Требования к квалификации и рабочей силе привести к высоким затратам
  Вызовы подземной прокладки кабеля

  Различные проблемы в процессе прокладки подземные кабели:

  1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
  2. Разрешения и одобрения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
  3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
  4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
  5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.
  Часто задаваемые вопросы
  Какова минимальная глубина прокладки кабеля под землей?

  Минимальная глубина прокладки кабеля ниже земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ. минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

  Какой способ прокладки кабеля?

  Надежность кабельной сети зависит по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты, ответвительные соединители и т. д. Метод прокладки определяет подход, который будет сопровождаются рытьем траншей, монтажом воздуховодов и расположением кабели. В основном существует три метода прокладки кабелей под землей. бывают прямой прокладки, вкатной и сплошной системы.

  Насколько глубоко должен быть проложен кабель под землей?

  Требования к глубине зависят от топография местности. Для пересечений дорог и дренажных канав, которые еще не быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля остается замороженным в течение длительного периода времени, то глубина должна быть не менее 30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42 дюймы.

  Какой должна быть нормальная глубина прокладки кабеля?

  Нормальная глубина прокладки кабелей составляет зависит от климатических условий и местности.
