Прокладка кабеля по столбам. Прокладка силового кабеля по столбам: особенности, типы кабелей и методы монтажа

Как правильно проложить силовой кабель по столбам. Какие типы кабелей подходят для воздушной прокладки. Какие методы монтажа используются при прокладке кабеля по опорам. Какие факторы нужно учитывать при планировании воздушной линии.

Особенности прокладки силового кабеля по воздуху

Прокладка силового кабеля по столбам применяется для монтажа электролиний с напряжением до 1000 Вольт. Этот способ выбирают, когда другие варианты прокладки неудобны или недоступны. В качестве опор используются бетонные или деревянные столбы.

Воздушный способ прокладки кабеля имеет ряд преимуществ:

• Быстрота монтажа
• Относительно низкая стоимость
• Удобство обслуживания линии
• Возможность использования существующих опор освещения

Однако есть и недостатки:

• Негативное воздействие атмосферных факторов на кабель
• Ограничения по емкости кабеля (не более 100 пар)
• Необходимость соблюдения ряда требований безопасности

Типы кабелей для воздушной прокладки

Для прокладки по столбам подходят следующие типы силовых кабелей:

СИП-провода

Самонесущие изолированные провода имеют прочную полиэтиленовую изоляцию, устойчивую к ультрафиолету. Они не требуют дополнительной защиты и тросов для подвески. СИП-провода выпускаются с алюминиевой или стальной жилой.

Кабель ВВГ

Силовой кабель с ПВХ-оболочкой и изоляцией жил из монолитной меди. Универсален для монтажа на открытом воздухе. Требует использования троса для натяжения и гофротрубы для защиты.

Кабель ВВСГ

Обладает высокой устойчивостью к порывам ветра благодаря стальной жиле и многослойной изоляции. Редко повреждается даже при сильных порывах ветра.

Мультикабель Multi-Wiski

Универсальный электрокабель с оцинкованным несущим тросом и влагозащитной полиэтиленовой изоляцией. Прост в монтаже, саморегулируется по натяжению.

Методы монтажа кабеля на опорах

Существует три основных способа подвеса кабеля на столбах:

Монтаж с помощью поддерживающих зажимов

Применяется на прямых участках линии. Используются разрывные или неразрывные зажимы в зависимости от риска повреждения линии. Максимальный угол поворота — 10-20°.

Монтаж с помощью натяжных зажимов

Подходит для всех участков линии, включая повороты и ответвления. Обеспечивает быстрый монтаж без зачистки кабеля.

Комбинированный способ

Сочетает поддерживающие и натяжные зажимы в соотношении 4:1. Позволяет снизить затраты и повысить надежность линии.

Планирование воздушной линии электропередачи

При планировании прокладки кабеля по столбам необходимо учитывать следующие факторы:

• Расстояние между опорами
• Ветровые и ледовые нагрузки
• Риск галопирования и вибрации кабеля
• Необходимость заземления
• Требования к высоте подвеса
• Наличие других коммуникаций на опорах

Важно провести полное обследование трассы с участием представителей всех заинтересованных организаций. Необходимо получить все разрешения и согласования перед началом работ.

Особенности монтажа оптоволоконного кабеля на столбах

Прокладка оптоволоконного кабеля по воздуху имеет свою специфику:

• Оптоволокно легче медных кабелей, поэтому его размещают в верхней части опоры
• Требуется соблюдение безопасных расстояний до силовых линий
• Необходима оценка несущей способности существующих опор
• Важен правильный выбор мест для муфт и запасов кабеля
• Монтаж нельзя проводить во влажную погоду

Для крепления оптоволокна используются специальные зажимы и арматура. Важно обеспечить возможность температурного расширения кабеля.

Выбор метода прокладки кабеля

Существует два основных метода прокладки кабеля по опорам:

Метод стационарной катушки

Применяется при наличии препятствий на трассе. Последовательность работ:

1. Установка временных кабельных опор на столбах
2. Протягивание тягового троса через опоры
3. Крепление кабеля к тросу и его протяжка
4. Регулировка натяжения до нужного провисания
5. Окончательное закрепление кабеля на опорах

Метод подвижной катушки

Используется при возможности перемещения кабельного барабана вдоль трассы. Порядок монтажа:

1. Установка катушки на передвижную платформу
2. Размотка кабеля по мере движения вдоль линии
3. Подъем и закрепление кабеля на каждой опоре
4. Регулировка провисания после прокладки
5. Окончательная фиксация кабеля

Выбор метода зависит от особенностей трассы и имеющегося оборудования.

Требования безопасности при монтаже

При прокладке кабеля по столбам необходимо соблюдать строгие требования безопасности:

• Работы должен выполнять обученный и сертифицированный персонал
• Обязательно использование средств индивидуальной защиты
• Запрещено проводить монтаж в условиях плохой видимости и при сильном ветре
• Необходимо соблюдать безопасные расстояния до токоведущих частей
• Все металлические элементы должны быть заземлены
• Запрещено находиться под поднятым грузом

Перед началом работ проводится инструктаж по технике безопасности. Все операции выполняются строго по технологическим картам.

Прокладка силового кабеля по столбам

Прокладка силового кабеля по воздуху применяется для монтажа электролиний с напряжением до 1000 Вольт, когда другие способы неудобны или недоступны. Роль опор для линии электропередач выполняют бетонные или деревянные столбы.



Показания для прокладки кабеля по столбам



Такой способ прокладки используется, когда стоит задача соединить здание с ЛЭП или объединить электросетью здания между собой. Важный нюанс — есть ограничения по расстоянию между объектами.



Этот метод прокладки электрической магистрали используется в таких ситуациях.

1. Когда нужно быстро и относительно недорого сделать ввод электричества в здание.
2. Для обустройства электросистем в производственных и складских помещениях.
3. Для организации уличного освещения.

Для прокладки по столбам можно использовать только электрокабель, подходящий для этих целей. Чтобы он служил долго и надежно, следует строго соблюдать все требования, прописанные в технических характеристиках:

• выдерживать расстояние между опорами;
• при необходимости регулировать натяжение в зависимости от сезона;

Какие марки силового кабеля использовать для прокладки по столбам?



Для прокладки по столбам допустим к использованию силовой кабель с алюминиевой и медной жилой с ПВХ-оболочкой, изоляцией и оболочкой из полиэтилена.





Для прокладки по столбам используются такие типы кабелей:

• СИП-провода;
• ВВГ;
• ВВСГ;
• Multi-Wiski.

СИП-провода



Самонесущий изолированный провод имеет изоляцию из полиэтилена. Такая оболочка устойчива к ультрафиолету и не требует дополнительной защиты. Есть две разновидности — с алюминиевой и стальной жилой.

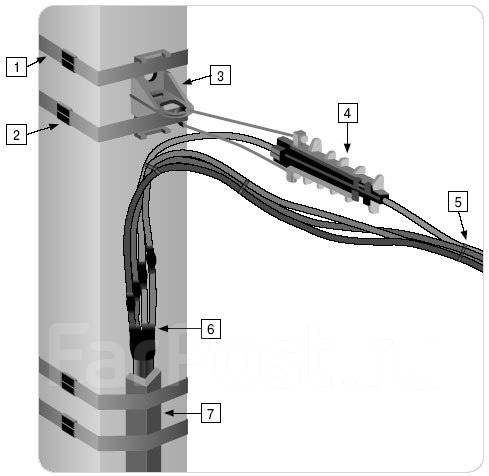

Надежное электроснабжение обеспечивает фурнитура:

• прокалывающие зажимы;
• изолирующие коробки;
• растяжки.

Главное преимущество — он не требует дополнительных тросов для подвески. Важное уточнение — это не кабель, а именно провод. Его уместно использовать для обеспечения электроэнергией дома от силовой линии.



Кабель ВВГ — универсальный для открытого воздуха



Силовой кабель без брони с ПВХ оболочкой и изоляцией жил из монолитной меди. У него есть разновидности с алюминиевыми жилами (АВВГ).   Этот тип универсален для монтажа на открытом воздухе, в том числе и для прокладки по столбам. Однако для его натяжения необходимо использовать трос натяжения, а для лучшей защиты еще и гофротрубу.



Кабель ВВCГ — гиперустойчивый к порывам ветра



Силовой кабель типа ВВСГ предназначен для прокладки по столбам. Его высокая устойчивость к порывам объясняется строением — стальная жила и несколько слоев изолятора. Главное преимущество в том, что ураганный и сильный порывистый ветер редко становятся причиной порыва.



Для крепления кабеля с сечением 3-50 мм используется регулирующееся  ППО-соединение. Оно устанавливается на расстоянии 5-10 столбов, чтобы электрокабель можно было натянуть или ослабить в зависимости от сезона. Надежное крепление к столбу — базовый фактор устойчивости кабеля к непогоде.



Универсальный электрокабель Multi-Wiski

Кабель Мульти-Виски — используется для передачи электроэнергии по воздуху и хорош для прокладки по столбам. Его особенность — оцинкованный несущий трос и влагозащитная полиэтиленовая изоляция. Это наиболее простой  для монтажа электрокабель — саморегулирующийся по натяжению проводник. С этим типом мультикабеля нет необходимости делать припуски для регулирования натяжения. Еще одно важное преимущество — эффективное использование площади крепления столба, потому что можно монтировать одновременно и фазу, и ноль.



Что следует учитывать при прокладке силового кабеля по столбам?



Прокладка силового кабеля по столбам требует учитывать особенности.

1. Сопротивление на всем протяжении воздушной электролинии должно быть одинаковым.
2. При обрыве кабеля между опорами заменяется весь отрезок между ними. Закрепляют его анкерами непосредственно на столбовой опоре.
3. При обрыве заменяют поврежденный участок тем же типом кабеля, что и на всей трассе, чтобы не допустить перепада сопротивления.





Для прокладки силового электрокабеля используют бетонные и деревянные опоры.

В зависимости от целей используют разные типы проводов. При этом важно помнить, что для этого подойдут только специальные виды, устойчивые к влаге, уф-излучению и порывам ветра. Независимо от типа кабеля, решающую роль в его целостности играет надежность крепления к опоре и соблюдение технических требований самого кабеля.

Установка столбов для интернета и особенности монтажа кабеля

Дмитрий Петров

Для линий локальной связи используется Ethernet-кабель, представленный тремя видами: витая пара, коаксиальный и оптоволоконный. При прокладке сетей связи с использованием таких кабелей не всегда есть возможность использовать существующие здания и кабельную канализацию. В подобной ситуации выбирают воздушную прокладку кабеля посредством подвеса на столбах, в качестве которых могут использоваться опоры освещения, в том числе те, что уже установлены на городских улицах.

Из плюсов такого способа, как и при прокладке кабеля освещения по воздуху, отмечаются короткие сроки монтажа, небольшие капитальные затраты и удобство в обслуживании линии. Все благодаря тому, что не нужно устанавливать дополнительные опоры. В местах, где освещение еще не подведено, например, в новых коттеджных поселках, тоже устанавливают столбы освещения, которые затем могут использоваться и для прокладки интернета. Это позволяет не только уменьшить затраты, но и сохранить привлекательность среды за счет уменьшения количества опор, устанавливаемых на территории.

Из недостатков воздушной прокладки можно отметить негативное воздействие атмосферных факторов на кабель и наличие ряда условий для безопасного монтажа. Так, на опорах воздушной линии нельзя подвешивать кабель емкостью более 100 пар. В остальном способ не имеет серьезных ограничений и активно используется интернет-провайдерами.

Монтаж на опоры ведется с автовышки или с приставной лестницы необходимой длины. Нередко при прокладке линии применяется навивочная машинка, предназначенная специально для навивки оптоволоконного кабеля на несущий элемент. В зависимости от особенностей места монтажа линии может использоваться один из трех способов подвеса:

• при помощи поддерживающих зажимов;
• посредством натяжных зажимов;
• комбинированный.

Поддерживающий способ монтажа

Интернет на столбах, если это прямые участки линии связи, можно прокладывать с помощью поддерживающих зажимов, которые представлены двумя видами:

• Разрывные. Используются там, где нет риска разрыва линии.
• Неразрывные. Применяются на участках, где кабель может выскочить из зажима, например, из-за падения дерева. В такой ситуации оптоволокно просто вырывается из зажимного устройства, благодаря чему остается неповрежденным.

Максимальный угол поворота кабельной линии при использовании поддерживающих зажимов не может превышать 10-20°. Подобные устройства крепления выпускаются множеством видов для разной длины пролета между опорами. Для защиты кабеля от повреждения в зажиме предусмотрен специальный протектор. Сами зажимы крепятся на опору с помощью ленточных хомутов разной ширины. Главное при их использовании — правильно подобрать зажимы под диаметр оптоволокна, чтобы исключить проскальзывание.

Монтаж с помощью натяжных зажимов

Следующий способ монтажа коаксиального или оптоволоконного кабеля на столбах предусматривает жесткое крепление с помощью натяжных зажимов. В отличие от поддерживающих, они могут применяться не только на прямых, но и на ответвительных, поворотных и концевых участках линии. Т. е. их можно использовать на всей протяженности трассы.

Особенность натяжных зажимов заключается в том, что монтаж осуществляется очень быстро, без зачистки и отделения силовых элементов. Спиральные зажимы подходят для подвеса самонесущего оптоволоконного кабеля ADSS на столбах электропередачи и освещения.

Комбинированный способ монтажа

Комбинированный способ монтажа интернет-кабеля на опорах предполагает использование как поддерживающих, так и натяжных зажимов — их оптимальное сочетание 4:1. Подобный метод часто выбирают потому, что он позволяет снизить затраты на прокладку и эксплуатацию линии, а также повысить ее общую надежность.

Вне зависимости от выбранного способа прокладки при работе с оптоволоконным кабелем важно быть особенно аккуратным, поскольку ввиду структуры он более хрупкий, чем другие виды. Если кабель не самонесущий, то при монтаже используется специальный трос, предварительно пропускаемый через устройство для натяжения оптоволоконного кабеля, раскаточные ролики и тормозное устройство. После этого трос уже соединяется с оптоволокном. Не менее важно, чтобы несущий трос был заземлен через каждые 250 м.

Для подбора подходящих столбов для монтажа интернет-кабеля обращайтесь в компанию «КСО-1». Мы выполним необходимые расчеты, определим оптимальную модель опор и осуществим поставку в короткие сроки. Дополнительно мы выполняем установку столбов интернета, поэтому у нас вы можете заказать комплекс услуг по прокладке линии связи на любом объекте.

Установка антенного волокна – какие есть варианты?

В предыдущих блогах мы рассмотрели факторы, влияющие на выбор между воздушным или скрытым развертыванием оптоволокна, а также различные типы методов установки. В этом посте рассматривается само развертывание — какие есть варианты и что лучше всего подходит для успешной установки?

По сути, развертывание может осуществляться посредством стационарного или подвижного метода размещения барабана, но прежде чем принять решение о том, что лучше всего подходит для конкретного проекта, следуйте этому контрольному списку:

• Проведите полное обследование маршрута и убедитесь, что присутствуют представители каждой организации, потенциально затронутой установкой.
• Убедитесь, что полоса отчуждения свободна от препятствий, таких как растяжки и деревья.
• Получите разрешение от любых владельцев собственности и соответствующих властей, если вам нужно установить какое-либо оборудование на частной земле.
• Убедитесь, что у вас есть должным образом обученный и сертифицированный экипаж. Они должны быть компетентны при работе на высоте и иметь соответствующие разрешения, если работа рядом с силовыми кабелями . Кроме того, стремитесь нанять опытных лайнменов, которые понимают воздушную среду и ее особые проблемы.
• Убедитесь, что соблюдены все необходимые экологические проверки и положения, включая учет ветровой и ледяной нагрузки, галопирования и вибрации.

После того, как вы завершили обследование и получили все необходимые разрешения, вам нужно будет решить, хотите ли вы установить кабель с использованием стационарных или движущихся катушек.

Метод размещения стационарной катушки

Этот метод обычно используется, когда кабель прокладывается над существующим боковым кабелем и другими препятствиями. Выбор также может зависеть от типов транспортных средств и размещения оборудования, которое доступно установщику. Метод заключается в следующем:



1. Сначала на каждом столбе трассы устанавливается ряд временных кабельных опор, желобов или тангенциальных блоков.

2. Затем тяговый трос продевается через опоры кабеля и прикрепляется к внешней стороне кабеля с помощью разрывного вертлюга и захвата для протягивания кабеля.

3. Затем трос используется для протягивания троса через кабельные блоки на место.

4. Если трос протягивается с помощью лебедки, тянущий трос или трос лебедки должны быть проложены через опоры троса. Затем для протягивания кабеля следует использовать неметаллический трос или трос лебедки.

5. Крайне важно, чтобы тяговая лебедка была откалибрована для прекращения работы, когда натяжение при установке превышает максимальную номинальную нагрузку на трос (MRCL). Если такой тип лебедки недоступен, следует использовать динамометр со звуковой сигнализацией или визуальным дисплеем для контроля натяжения при установке.

6. После того, как кабель вытянут в окончательное положение с провисанием для доступа к зданию или для сращивания, кабель следует натянуть до достижения необходимого уровня провисания.

7. Затем он должен заканчиваться на каждой тупиковой опоре на маршруте.

Метод размещения с движущимся барабаном

Метод с движущимся барабаном можно использовать в ситуациях, когда прицеп с кабельным барабаном или автовышка может перемещаться вдоль линии опоры и нет препятствий, препятствующих поднятию кабеля. Метод с подвижным барабаном представляет собой однопроходную операцию и не требует использования кабельных блоков или тяговых тросов, поэтому, как правило, он быстрее, хотя часто невозможен для всего развертывания кабеля и неизменно требует некоторого стационарного размещения барабана. Развертывание выполняется в следующей последовательности:

1. Катушка с кабелем должна быть установлена ​​на держателе катушки на кабельном прицепе или тележке с канатной дорогой.

2. После этого следует переместить держатель катушки вдоль кабельной трассы.

3. По мере продвижения по трассе кабель должен сматываться с катушки без обратного натяжения на катушке, направляться к шесту и поддерживаться соответствующим оборудованием.

4. При использовании метода движущегося барабана операторы должны убедиться, что тележка с канатной дорогой или кабельная тележка находится на подходящем расстоянии перед первым положением вехи. Это гарантирует наличие достаточного провисания кабеля для сращивания и хранения провисания.

5. Во время работы установщик должен прикрепить к кабелю соответствующую тупиковую опору, поднять ее до нужного уровня и закрепить тупик на опоре.

6. Транспортное средство для укладки должно двигаться параллельно и как можно ближе к линии вехи, сохраняя при этом постоянную скорость и натяжение.

7. После того, как отвод кабеля пройдет на достаточном расстоянии от следующей опоры на маршруте, кабель следует поднять на требуемую высоту опоры и поместить на J-образный крюк или временную опору.

8. После этого прокладку кабеля следует продолжать пролет за пролетом, пока не будет завершена вся прокладка и не будет достигнута последняя тупиковая опора.

9. В этот момент трос должен быть натянут до нужного уровня провисания с помощью подходящего цепного подъемного оборудования на «свободном» конце троса, прежде чем он будет тупиковым образом закреплен на опоре.

10. После этого кабель можно снять с временных J-образных крюков или временных опор и окончательно зафиксировать с помощью тангенциальных узлов.

Выбор тупиковых насадок

Возможно, наиболее широко используемым воздушным оборудованием являются тупиковые насадки. Вообще говоря, существует два типа — конструкция из формованной проволоки и тип зажима с клиновым анкером.

Формованные проволочные тупики функционируют путем захвата кабеля равномерно по всей длине опоры, обычно длиной от двух до четырех футов. По этой причине их часто считают самым надежным решением для длинных пролетов.

Альтернативный тупиковый зажим с клиновым зажимом работает, закрепляя кабель между противоположными клиновыми блоками, захватывая кабель на более коротком расстоянии — возможно, только от шести до 12.

Другими важными факторами при выборе правильных вложений являются: дюймы. Клиновые опоры, возможно, лучше подходят для сценариев, где напряжение не является проблемой, а пролеты составляют менее 300 футов.

• Какое расстояние между насадками?
• Имеются ли особые требования к загрузке, т.е. ветер/лед?
• Каков внешний диаметр поддерживаемого кабеля?
• Каков общий бюджет на крепления для столбов?
• Не слишком ли много места у вершины шеста?

Методы заделки кабелей

Как и любой другой оптоволоконный кабель, воздушный кабель может быть сращен на месте или развернут с предварительной заделкой. Каждый метод имеет свои плюсы и минусы. В частности, для последней точки многие сетевые операторы предпочитают использовать антенный кабель с предварительной заделкой, потому что это устраняет необходимость в трудоемком и дорогостоящем сварном соединении. Основным недостатком использования кабеля с предварительной заделкой является то, что после монтажа почти всегда остается лишний кабель.

Сращивание Fusion обеспечивает высокое качество соединения, и после завершения процесса остается немного лишнего кабеля. Однако это трудоемкий процесс, для его выполнения необходимо специальное оборудование и опытные инженеры. Весь процесс подготовки и сращивания волокон усложняется, когда точка доступа к сети устанавливается на высоте столба.

Чтобы помочь операторам в планировании и прокладке оптоволокна, m2fx создала исчерпывающую электронную книгу. Практическое руководство, которое охватывает весь процесс, от факторов, связанных с выбором антенны до методов развертывания, можно загрузить ниже:

Все, что вам нужно знать об установке антенного оптоволоконного кабеля

Понимание основных терминов

1. Тупиковая опора: Тупиковая опора — это опора, на которой натянут самонесущий воздушный кабель в форме восьмерки или стальной несущий элемент, который заканчивается тупиковым приспособлением.

2. Пролет несущей: Пролет несущей относится к длине непрерывной стальной несущей, натянутой между двумя тупиковыми стойками.

3. Промежуточные опоры: Промежуточные опоры — это все опоры между двумя тупиковыми опорами.

Планирование

1. Перед установкой любого воздушного кабеля необходимо тщательное планирование и подготовка. Во время осмотра кабельной трассы должны присутствовать представители всех необходимых сторон, включая коммунальные службы, уличные службы и т. д. Еще до начала детального планирования необходимо получить одобрение всех заинтересованных сторон. Достаточный зазор для нового кабеля вдоль полосы отвода должен быть подтвержден во время обследования маршрута.

2. По возможности следует использовать существующие опоры для экономии средств.

3. Где на опоре размещать антенный оптоволоконный кабель? Волоконно-оптические кабели весят меньше, чем аналогичные медные кабели, а также меньше провисают, поэтому оптоволоконные кабели должны занимать самое верхнее доступное место для связи на опоре.

4. Между оптоволоконными кабелями и силовыми кабелями на опорах общего пользования должны оставаться достаточные расстояния. Вам необходимо обратиться к действующему Национальному кодексу электробезопасности для определения надлежащих зазоров.

5. Существующие тупиковые опоры должны быть оценены, чтобы увидеть, могут ли они выдерживать нагрузки при прокладке воздушного кабеля. Вы должны оценить, нужны ли временные растяжки, чтобы уменьшить временную несбалансированную нагрузку во время прокладки кабеля.

6. Места сращивания. Места сращивания обычно выбираются во время обследования кабельной трассы. Они выбираются таким образом, чтобы обеспечить максимально возможную длину непрерывных пролетов кабеля и минимальное количество соединений. Они должны быть легко доступны для машины для сращивания.

7. Установка антенны никогда не должна выполняться во влажных условиях. И убедитесь, что весь персонал прошел надлежащую подготовку для работы с вехой.

8. Волоконно-оптические кабели (включая все диэлектрические кабели) должны быть должным образом заземлены при прокладке вблизи силовых кабелей высокого напряжения.

Установка:

Установка антенны с оптоволоконным кабелем может быть выполнена двумя способами

1. Крепление оптоволоконного кабеля к стальной несущей конструкции

Сначала между стойками устанавливается стальная несущая конструкция. Затем с помощью прицепа и грузовика кабель протягивается по несущему устройству. Направляющая для кабеля и кабельный хомут используются для обертывания как курьера, так и оптоволоконного кабеля, чтобы прикрепить оптоволоконный кабель к курьеру. За кабелеукладчиком следует автовышка, которая вносит необходимые коррективы.

На каждом полюсе оптоволоконный кабель образует расширительную петлю, позволяющую расширять мессенджер.
