Особенности метода прокола при прокладке кабеля

Прокладка кабеля методом прокола — это современная бестраншейная технология, позволяющая прокладывать различные виды кабелей под дорогами, строениями и другими препятствиями без нарушения их целостности. Данный метод имеет ряд важных особенностей:

• Не требует разрытия траншей по всей длине трассы
• Позволяет прокладывать кабель на глубине до 20-30 метров
• Минимально нарушает поверхностный слой грунта
• Может применяться в стесненных городских условиях
• Не мешает движению транспорта и пешеходов
• Имеет высокую скорость производства работ

Благодаря этим особенностям метод прокола считается одним из наиболее эффективных способов прокладки кабельных линий в сложных условиях городской застройки.

Технология выполнения прокола под дорогой для кабеля

Процесс прокладки кабеля методом прокола включает несколько основных этапов:

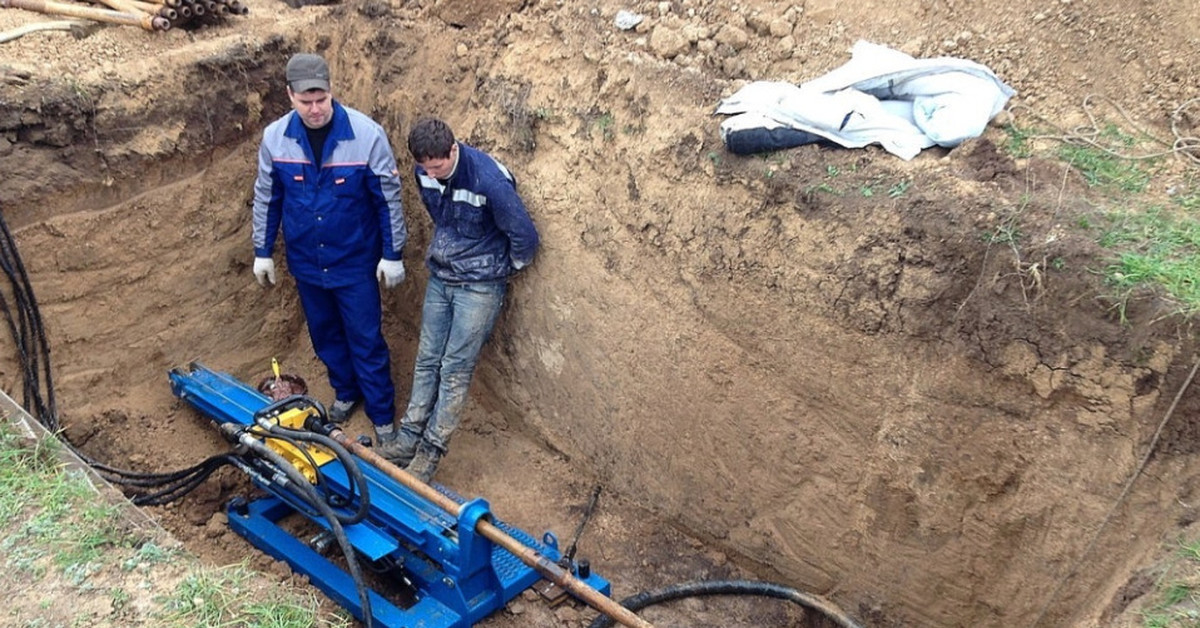

1. Подготовка стартового и приемного котлованов по краям трассы
2. Установка прокалывающей установки в стартовом котловане
3. Бурение пилотной скважины с помощью штанги с конусным наконечником
4. Расширение скважины до нужного диаметра
5. Протягивание защитного футляра через расширенную скважину
6. Протяжка кабеля через футляр

Весь процесс выполняется с помощью специального оборудования — прокалывающей установки с набором штанг и расширителей. Это позволяет формировать скважину нужного диаметра без выемки грунта.

Виды кабелей, прокладываемых методом прокола

С помощью технологии прокола могут прокладываться различные типы кабельных линий:

• Силовые кабели низкого и среднего напряжения
• Оптоволоконные кабели связи
• Телефонные кабели
• Коаксиальные кабели
• Контрольные кабели

Метод подходит как для одиночных кабелей, так и для прокладки пучков из нескольких кабелей разного назначения. Главное требование — наличие защитной оболочки, способной выдержать усилия протяжки.

Преимущества прокладки кабеля методом прокола

По сравнению с традиционным траншейным способом, метод прокола имеет ряд существенных преимуществ:

• Экономия времени и средств на земляные работы
• Отсутствие необходимости восстановления дорожного покрытия
• Возможность работы в любое время года
• Высокая скорость прокладки (до 100 м в смену)
• Минимальное воздействие на окружающую среду
• Отсутствие помех для движения транспорта

Все это делает метод прокола оптимальным выбором для прокладки кабельных линий в условиях плотной городской застройки.

Области применения метода прокола для прокладки кабеля

Технология прокола наиболее эффективна в следующих ситуациях:

• Прокладка кабеля под автомобильными и железными дорогами
• Пересечение линиями связи водных преград
• Подведение коммуникаций к зданиям без нарушения благоустройства
• Прокладка кабелей в охранных зонах инженерных сетей
• Строительство кабельных линий в стесненных городских условиях

Метод позволяет решать сложные задачи по прокладке кабелей в местах, где открытые земляные работы невозможны или крайне затруднены.

Ограничения при использовании метода прокола

Несмотря на множество преимуществ, у метода прокола есть некоторые ограничения:

• Максимальная длина прокола обычно не превышает 100 м
• Сложности при работе в плотных глинистых и скальных грунтах
• Необходимость точного позиционирования бурового инструмента
• Риск повреждения существующих подземных коммуникаций
• Ограничения по диаметру прокладываемых кабелей и труб

Поэтому перед началом работ важно тщательно изучить грунтовые условия и расположение подземных сетей на участке прокладки.

Оборудование для прокладки кабеля методом прокола

Для выполнения работ по прокладке кабеля методом прокола используется специальная техника:

• Прокалывающие установки на базе экскаваторов или отдельных станков
• Комплекты буровых штанг разной длины
• Наконечники и расширители различного диаметра
• Системы навигации для контроля траектории бурения
• Бентонитовые насосы для подачи бурового раствора
• Лебедки для протяжки кабеля или защитного футляра

Современное оборудование позволяет выполнять проколы с высокой точностью даже на больших глубинах и расстояниях.

Сравнение метода прокола с другими способами бестраншейной прокладки

Помимо прокола, существуют и другие бестраншейные технологии прокладки кабеля:

• Горизонтально-направленное бурение (ГНБ)
• Микротоннелирование
• Продавливание труб

По сравнению с ними метод прокола имеет следующие отличия:

• Более простое и дешевое оборудование
• Меньшая длина проходки (до 100 м против 1000+ м у ГНБ)
• Ограниченные возможности по изменению траектории
• Подходит для небольших диаметров труб и кабелей
• Не требует использования бурового раствора

Выбор оптимальной технологии зависит от конкретных условий проекта — длины участка, диаметра коммуникаций, типа грунта и других факторов.

Описание метода прокола под дорогой для кабеля. Преимущества технологии

В городских локациях предъявляются особенно жесткие требования к прокладке электрических и телекоммуникационных кабелей. Кабель должен быть защищен от контакта с агрессивными средами и опасными природными явлениями; также наличие кабеля не должно подвергать опасности окружающих; энергоснабжающую или телекоммуникационную магистраль нужно защитить от посягательств злоумышленников. С учетом приведенных факторов, оптимальным методом монтажа сетей считается подземная прокладка кабелей. В современном городе земляные работы не должны нарушать целостность инженерных коммуникаций, мешать передвижению людей, личного и общественного транспорта. Поэтому сейчас актуальна прокладка кабеля методом прокола под дорогой.

Описываемая технология применяется для укладки:

• Инженерных коммуникаций;
• Электрокабеля;
• Телефонной линии;
• Оптоволоконной магистрали доступа в Интернет.

Использование бестраншейной технологии предполагает отсутствие сильных повреждений верхнего почвенного слоя и дорожных покрытий, если таковые имеются в зоне проведения работ.

Метод прокола

Прокол под автодорогой для прокладки кабеля – это разновидность горизонтально-направленного бурения. Он не подразумевает подготовки широкой стартовой траншеи как в случае со стандартным ГНБ. Грунт по траектории бурения не удаляется, а продавливается металлической штангой с коническим наконечником. Таким образом, при применении описываемой разновидности ГНБ отсутствует проблема использования выбранного грунта. Различают три разновидности метода прокола:

• Гидропрокол: канал для укладки кабеля пробивается струей воды под давлением;
• Вибропрокол: устройство канала с помощью вибромолота;
• Продавливание: стандартный способ, который описан в данном разделе.

На первом этапе работ анализируется возможность устройства заходной траншеи. Основное условие – отсутствие коммунальных, инженерных, телекоммуникационных сетей в пределах траектории движения гидравлической штанги. При погружении в траншею конический наконечник штанги заменяется расширителем, который проталкивает грунт вперед. Рекомендуемая вниманию продукция – Меднографитовая смазка. Используется для защиты и герметизации резьбовых соединений.

Использование кабелеукладчика

Перед началом работ траектория движения кабелеукладчика размечается вешками. Данная технология адаптирована под монтаж высоковольтных проводов. Недопустимо использовать кабелеукладчики в заболоченной местности. Установку для подземного монтажа проводных магистралей обслуживают 2-3 человека. Движение кабелеукладчика осуществляется за счет 1-2 бульдозеров или колесных тракторов. Если работы проводятся на проселочных дорогах, то ущерб от проведения работ будет минимальным: полотно будет утрамбовано до первоначального состояния за 2-3 дня.

Преимущества технологии

Перечень преимуществ использования описываемого метода монтажа кабельных сетей:

• Минимальные изменения в ландшафте местности;
• Отсутствие влияния на качество полотна близлежащих автодорог;
• ГНБ не предполагает запрета движения на прилегающих дорогах;
• Короткий срок монтажа кабельных коммуникаций;
• Бестраншейный метод прокладки не оставляет после себя горы выбранного грунта;
• Экономичность: ГНБ не требует привлечения дополнительных работников, процесс механизирован. Управляемый прокол не требует привлечения дополнительных единиц спецтехники.

Использование технологии прокола под дорогой предполагает получение разрешительных документов в местной администрации. Оператор проведения буровых работ предоставляет проектную документацию в компетентные органы. Помимо чертежей предоставляется акт обследования местности с подписями владельца земельного участка, ответственного лица из местной администрации, представителя подрядной организации.

Если вы ищете качественные расходные материалы и запчасти для установок ГНБ, то в компании “ТехСервис ГНБ” вы точно сможете их найти, ещё и по привлекательной цене.

Прокол дороги в черте города

В городских локациях описываемый метод монтажа коммуникаций применяют, прежде всего, для укладки локальных участков газопровода, водопровода и электросети. Приведенный метод подойдет для прокладывания под землей труб из ПВХ. Интенсивное движение пешеход и наземного транспорта предполагают установку коммуникаций под дорогой бестраншейным способом. ГНБ не нарушает целостность твердого дорожного покрытия; для использования оборудования не нужно получать дополнительную разрешительную документацию от служб технического надзора. Но согласовывать земляные работы с этими службами нужно обязательно.

Прокол дороги в черте коттеджного поселка

Горизонтально-направленное бурение методом прокола востребовано в сегменте ИЖС. ГНБ позволяет в короткий срок проложить инженерные коммуникации без серьезного ущерба для дорог внутри поселка. Допускается установка:

• Слаботочных и высоковольтных магистралей электроснабжения;
• Водопровода и канализации;
• Участков газопровода.

Горизонтально-направленное бурение не вредит сельскохозяйственным угодьям, не влияет на целостность колодцев и качество воды в населенном пункте. ГНБ не нарушает целостность грунтовых дорог, асфальтовых участков, тротуаров; не нарушает эстетику оформления приусадебных участков. Работы в жилом секторе проводятся в короткий срок из-за характеристик почвы, отсутствия плотного автомобильного трафика и незначительного количества подземных коммуникаций. Компания Техсервис предлагает покупателям китайские установки DDW, осуществляем быструю поставку DDW и занимаемся её гарантийным (пост-гарантийным) ремонтом.

Технология бестраншейной прокладки кабеля — Сам электрик

Прокладка кабельной линии без траншеи используется практически при любом проекте по монтажу электросетей, где отсутствуют препятствия, инженерные сооружения и подземные телекоммуникации. Для этого применяется специальная спецтехника с передвигаемыми и тяговыми механизмами. В этой статье мы рассмотрим существующие методы бестраншейной прокладки кабеля, а также предоставим технологию проведения работ.

• Использование кабелеукладчика
• Метод ГНБ
• Метод прокола
• Преимущества технологии

Использование кабелеукладчика

Технология заключается в следующем: прежде чем приступить к работе, кабельная линия размечается вехами и подготавливают поверхность для прохода кабелеукладчика (расчищают трассу от пней, камней, бугров и ям). С помощью ножа (5) кабелеукладчик (2) разрезает грунт до образования в земле щели, в которую будет размещаться кабель (7). Кабель разматывается с барабана (3) и по мере передвижения механизма осуществляется бестраншейная прокладка.

Пояснения к схеме:

• 1 – пассивный кабелеукладчик;
• 4 – транспортер кабельной продукции;
• 6 – кассета для проводов.

Глубина, на которую прокладывается кабель, контролируется каждые 40 метров с помощью специальной мерной планки. Когда кабель на барабане заканчивается, то его конец скрепляется с концом проводки на другом барабане, это место выравнивается и устанавливается соединительная муфта.

Бестраншейная прокладка должна начинаться с просчета. Кабельная линия должна соединяться муфтой в тех местах, где это удобно будет сделать и в дальнейшем эксплуатировать. Соединение не должно осуществляться в заболоченных местах или оврагах.

Кабельную линию, в данной технологии, прокладывают кабелеукладчиками. Они протягивают бронированный кабель напряжением до десяти киловольт, у которого изоляция выполнена из свинца или алюминия. Если сравнивать с методикой прокладывания в траншее, то такой метод значительно уменьшает трудоемкость. О том, как проложить проводку в земле, мы рассказывали в отдельной статье.

На видео ниже демонстрируется пример проведения работ:

Бестраншейная прокладка кабеля, которая осуществляется в воде, под оврагами, лесными массивами, а также под дорогой (автомобильной железнодорожной, трамвайной, автомагистральной) выполняется двумя способами: горизонтальным бурением грунта и путем прокола. Такая методика используется и при прокладывании проводки в зонах нефтепроводов, газопроводов, высоковольтных линий электропередач (ВЛЭП), а также под парками и скверами. Далее мы рассмотрим обе методики.

Метод ГНБ

Горизонтальное направленное бурение осуществляется с поверхности земли. Скважина формируется за счет бурения пилотного канала с дальнейшим его расширением. Основной особенностью такого метода является возможность управлять направлением самого бурения, то есть вырабатывается определенная траектория скважины. Бестраншейная прокладка кабеля ГНБ подразумевает формирование пилотного канала, который выполняется за счет забуривания в землю стального ствола, у которого на конце располагается буровая головка.

При технологии ГНБ нагнетается в канал специальный раствор. Этот раствор (бетонит) не позволяет породе обрушиваться. Делается эта процедура под большим давлением. Как только пилотная скважина будет выполнена, к стволу прикрепляют расширитель вместо буровой головки. К расширителю с помощью вертлюга, крепится полиэтиленовая труба, которую называют футляром, в ней протягивается кабельная линия. В этот футляр заранее устанавливают трос из стали, с помощью которого будет протягиваться кабель.

Метод прокола

Бестраншейная прокладка методом прокола отличается от горизонтального направленного бурения тем, что пилотная скважина в этом методе формируется за счет прокалывания грунта, а не с помощью бурения. Под проколом подразумевают формирование канала за счет вдавливания в грунт металлической штанги, у которой на конце прикреплен конический наконечник. Бестраншейная прокладка электрокабеля таким методом подразумевает уплотнение грунта вокруг штанги, а не его выбирание, как происходит в методе ГНБ.

Работа осуществляется из траншеи (стартовая) в другую траншею (приемная). В первом котловане устанавливают прокалывающую установку. Как только наконечник штанги выходит в приемную траншею, он заменяется на расширитель, с помощью которого канал расширяется и уплотняется в обратном направлении. За счет этого в грунте получается отверстие, у которого стенки уплотнены и через который будет проходить кабельная линия.

Преимущества технологии

Итак, основными достоинствами бестраншейной укладки кабеля являются:

• стоимость на рабочий процесс уменьшается;
• природный ландшафт, там, где осуществляются работы, останется неизменным;
• электросеть прокладывается с использованием меньшего количества спецтехники и работников;
• инженерные коммуникации устанавливается за короткий срок;
• нет необходимости останавливать транспорт или перекрывать автомагистрали;
• экономия времени и объемов работ на организационные согласования различных технических вопросов.

Напоследок рекомендуем просмотреть демонстрационное видео, на котором наглядно демонстрируется порядок укладки электрокабеля по технологии ГНБ:

Теперь вы знаете, как выполняется бестраншейная прокладка кабеля в земле. Надеемся, предоставленная информация была для вас интересной!

Также рекомендуем прочитать:

• Как прокладывается электропроводка в трубах
• Требования к совместной прокладке силовых и слаботочных кабелей
• Как защитить кабельную линию от механических повреждений

Часто задаваемые вопросы: Причины выхода из строя электрического кабеля

Существует множество причин, по которым кабель может выйти из строя в процессе эксплуатации, наиболее серьезные из которых могут привести к пожару или другой серьезной неисправности.

Некоторые из основных причин отказа кабеля включают:

Старение:

Срок службы кабеля может значительно сократиться, если ожидается, что он будет работать за пределами оптимальных условий эксплуатации, для которых он был разработан. Процесс старения обычно приводит к охрупчиванию, растрескиванию и возможному выходу из строя изоляционных материалов и материалов оболочки, обнажая проводник и риску потенциального короткого замыкания, что является вероятной причиной электрического пожара.

Применение:

Если выбранный кабель не подходит для применения, вероятность отказа в эксплуатации выше. Например, кабель, который недостаточно прочен для окружающей среды, либо достаточно прочен для износа и истирания, либо химически устойчив к условиям окружающей среды, с большей вероятностью выйдет из строя, чем кабель, конструкция которого подходит для условий установки.

Механическая неисправность:

Если кабель поврежден во время установки или при последующем использовании, это повлияет на целостность кабеля и сократит его срок службы и пригодность.

Разложение оболочки кабеля:

Существует несколько причин, по которым материал оболочки может разлагаться, в том числе чрезмерное нагревание или охлаждение, химические вещества, погодные условия и истирание оболочки. Все эти факторы могут в конечном итоге привести к сбоям в электроснабжении, поскольку изолированные жилы больше не защищены оболочкой, как это было первоначально спроектировано.

Влага в изоляции:

Попадание влаги может вызвать серьезные проблемы, включая короткое замыкание и коррозию медных проводников.

Нагрев кабеля:

Чрезмерный нагрев кабеля приведет к разрушению изоляции и материала оболочки и преждевременному выходу из строя. Тепло может исходить от внешнего источника или может генерироваться сопротивлением протеканию тока в проводнике — особая проблема, если кабель перегружен и/или недооценен для применения.

Электрическая перегрузка:

Электрическая перегрузка обычно возникает, когда кабель недооценен для приложения или когда на кабель возлагается слишком большая нагрузка. В домашних условиях это часто является результатом подключения слишком большого количества приборов к одной розетке и перегрузки проводки к этой отдельной розетке, адаптеру-удлинителю или групповой розетке.

Нападение грызунов:

Грызуны часто нападают на внешние слои кабелей. Это повреждение может быть обширным, что значительно ухудшает свойства оболочки или изоляции кабеля, что является еще одним вероятным источником возгорания.

УФ-облучение:

УФ-облучение может оказать значительное влияние на изоляцию и оболочку электрических кабелей. Кабели, которые могут подвергаться воздействию УФ-излучения, должны быть либо изготовлены из материалов, устойчивых к УФ-излучению, с соответствующим содержанием сажи, либо защищены от воздействия защитным покрытием, например, проложенным внутри кабельного канала, чтобы не подвергаться воздействию прямых солнечных лучей. Воздействие ультрафиолета часто вызывает растрескивание изоляции и, следовательно, потенциальные отказы от короткого замыкания.

Ремонт кабеля | Ремонт поврежденных кабелей, оболочек и оболочек

Опубликовано 04 мая 2018 г.

Решение для ремонта поврежденных кабелей | НН СН ВН 11кВ 33кВ | Наземные и морские

Ремонт кабеля

Ранее в этом году правительство Великобритании обнародовало план полного отказа от угольных электростанций. Ничего особенного — мысленно вернитесь к 22 апреля 2017 года.

В этот знаменательный день, навсегда запечатлевшийся в памяти аналитиков энергетики от Черного Грома до Камути, Великобритания провела 24 часа без включения своих угольных электростанций впервые за более чем 130 лет.

Доля электроэнергии, вырабатываемой на ископаемом топливе, упала до нуля впервые с 1882 года – к 2025 году Великобритания полностью избавится от угля.

King Coal был лишен трона, и новые чистые и зеленые монархи UK Power были коронованы — роторные экскаваторы, пожалуйста, уступите место гондоле.

Итак, добро пожаловать в 21-й век — мы становимся более экологичными благодаря низкоуглеродной энергетике, включая ветровую и солнечную электроэнергию, обгоняющую как ископаемое топливо, так и ядерную энергию в структуре источников электроэнергии в Великобритании.

Несмотря на это, инженерные проблемы, стоящие перед человечеством при строительстве, эксплуатации и обслуживании инфраструктур низковольтных энергосистем, остаются.

Без энергии, распределяемой по электрическим кабелям, лопасти ветряных турбин стояли бы так же неподвижно, как неподвижный шахтный вагон.

Их общий враг — отказ от безопасного и надежного распределения электроэнергии, и это зависит от целостности электроснабжения, а также от мониторинга и обслуживания состояния кабеля и обеспечения того, чтобы обслуживание не прерывалось из-за отказа кабеля — система раннего предупреждения о потенциальных проблемах с питанием — это Оболочка кабеля или Оболочка.

Изображение: Nexans

---

Ремонт оболочки или оболочки кабеля

Оболочка кабеля – это первая линия защиты от влаги, механических воздействий, огня, огня, углеводородов и химических веществ для любого кабеля – будь то LV (низкое напряжение), MV  (среднее напряжение) или HV (высокое напряжение), на суше или на море, под землей или над землей.

Повреждение внешней оболочки кабеля является обычным явлением для состаренных или вновь проложенных кабелей — независимо от того, неизбежно ли это в течение нормального срока службы или в результате случайного удара третьей стороны.

Повреждение кабеля обычно происходит из-за несоблюдения требований HSG47 при прокладке подземных кабелей землеройными машинами, такими как JCB, гусеничная машина или мини-экскаватор.

Несоблюдение многопрофильными подрядчиками разделения между подземными коммуникациями (электрическими кабелями, газовыми или водопроводными трубами) часто приводит к забастовке кабеля. Устройства для моления, установленные в направлении подземных электрических кабелей (часто волновых или магистральных кабелей PILC), приводят не только к отключению электроэнергии, но и к серьезным травмам.

Отсутствие ведения и соблюдения точных записей о кабелях во время модернизации инженерных сетей, таких как установка дренажного устройства, еще больше влияет на повреждение кабеля. В заключение можно сказать, что большинства ударов по кабелям низкого напряжения можно было бы избежать, если бы строго соблюдалось HSG47.

Повреждение силового кабеля низкого напряжения, вызванное экскаватором — подчеркивает опасность использования мини-экскаватора в непосредственной близости от кабеля низкого напряжения. Изображение : Шотландские энергетические сети (SPEN).

Приобретите HSE HSG47, чтобы избежать опасности, связанной с подземными службами

Кабели часто повреждаются во время процесса протяжки кабеля , поскольку оболочка кабеля уязвима для «зацепления» из-за удержания кабеля – когда кабели протягиваются в подземные кабельные траншеи, оболочка кабеля может быть повреждена в результате истирания поверхности камнями и камнями.

---

Раствор для ремонта кабеля

Однако поврежденные оболочки и оболочки кабелей можно отремонтировать и восстановить на месте с помощью термоусадки. ремонтные муфты для кабелей . Посмотрите следующее видео, чтобы узнать пошаговый процесс восстановления изоляции и защиты для ремонта поврежденных кабелей и оболочек.

Видео : HellermannTyton RMS — втулка для ремонта поврежденного кабеля

Hellermann Tyton Cable Repair RMS: особенности и преимущества

• Быстрый, влагостойкий и необратимый ремонт оболочек и оболочек кабелей LV MV HV
• Только 6 размеров для широкого диапазона диаметров кабеля от 15 мм до 160 мм
• Доступен в 4 стандартных длинах, а также доступен в термоусадке нестандартной длины
Готовый к использованию комплект RMS
• с инструкцией, абразивной полоской и очистителем кабеля
• Ремонт кабелей, устойчивых к атмосферным воздействиям и не содержащих галогенов
• Пятна TCP указывают на то, что ремонтная втулка была достаточно нагрета

Ремонтные муфты Hellermann Tyton RMS подходят для наружного диаметра оболочки кабеля от 15 до 160 мм. Оберточные муфты — это быстрый, трудоемкий и постоянный ремонт кабелей и водонепроницаемая система герметизации, включая ремонт повреждений кабельных оболочек и оболочек кабелей LV MV HV .

Муфта просто наматывается на кабель и удерживается на месте с помощью рельса и заглушки из стального канала, что обеспечивает быстрый и недорогой ремонт поврежденных в месте установки кабелей. затруднительно или невозможно использовать термоусадочную трубку.

Заворачивающаяся («плоская») конструкция кабельной ремонтной муфты позволяет выполнять ремонт в середине пролета или средней цепи, не прибегая к отсоединению удаленного конца кабельной цепи в точке подключения кабеля и в месте расположения кабельного ввода.

Нагрев газовой горелкой приведет к усадке ремонтной втулки и расплавлению клейкого внутреннего покрытия, в результате чего ремонт будет влагонепроницаемым, изолирующим и плотным. Ремонт оболочки кабеля будет постоянным и водонепроницаемым.

Повреждение красных оболочек высоковольтных силовых кабелей 11 кВ можно устранить быстро и быстро – оболочки кабелей могут еще больше ухудшиться из-за воздействия газов и выбросов из выхлопных систем дизель-генераторов, и этого можно избежать путем ремонта термоусадочной муфты.

Оберните термоусадочную муфту вокруг поврежденного кабеля. Установите стальной закрывающий канал поверх приподнятых профилей муфты и отцентрируйте термоусадочную муфту над поврежденным участком перед применением тепла

➡ Некоторые советы по установке при ремонте поврежденных кабелей

• для обеспечения надежного прилегания термоусадки к оболочке кабеля используйте полоску наждачной бумаги для придания шероховатости оболочке кабеля
• оберните термоусадочную муфту вокруг кабеля и установите стальной запорный канал поверх выступающих профилей термоусадочной муфты и отцентрируйте ремонтную муфту над участком повреждения кабеля
• используйте желтый пламенный наконечник подходящей термоусадочной пропановой горелки – сначала начните нагревать область металлического канала в течение примерно полминуты
• начинайте термоусаживать муфту в центре, обжигая пламя вокруг всех сторон кабельной муфты, чтобы обеспечить равномерное нагревание.
• постоянно перемещайте пламя нагревателя, чтобы избежать подгорания кабеля – после того, как центральная часть сожмется, подсоедините горелку к одному концу термоусадочной муфты, а затем к противоположному концу
• при выборе кабельных ремонтных муфт выберите длину муфты так, чтобы кабель рядом с поврежденным участком был покрыт термоусадочной муфтой не менее 40 мм длины
рукава ремонта кабеля сокращения жары

для поврежденных кабелей

Комплект для ремонта кабеля: термоусадочная оберточная втулка, стальная заглушка, абразивная полоска, пакетик для чистки кабеля и инструкция

---

Ремонт морских кабелей

Комплекты для ремонта кабеля

обычно используются для ремонта морских кабелей и предотвращения коррозии кабелей со стальной оплеткой или проволочной броней, которые могут быстро ржаветь во влажных условиях и ускоряться под воздействием атмосферы соленой воды, брызг или погружения.

Гибкие и висячие кабели для оборудования ROV и морских насосных систем можно сращивать, соединять или ремонтировать с помощью погружных кабельных муфт 3M Scotchcast , которые являются гибкими, не распространяющими горение смолами, стойкими к морской воде, совместимыми с оболочками кабелей из этиленпропиленового каучука, неопрена, хайпалона, ПВХ и нитрила. .

Существует прямая связь между типом обслуживания кабеля и незапланированными простоями.

Тщательный мониторинг состояния кабеля сокращает время незапланированных простоев, будь то на суше или на море — подход к диагностическому обслуживанию лучше, чем плановое или профилактическое обслуживание, и это превосходит реактивную ПАНИКУ в результате «сиди и жди».

Морские кабели постоянно подвергаются экстремальным условиям эксплуатации, в том числе экстремальным температурам, механическим воздействиям, химическим газам, углеводородам, буровому раствору и атмосфере морской воды. Не говоря уже о погоде…..

…..а как насчет потенциально взрывоопасных сред, где исключена «горячая обработка». Ремонт кабеля с термоусадкой не может быть безопасно выполнен в присутствии открытого пламени и легковоспламеняющихся газов.

В этом случае вы можете прочитать наш предыдущий блог о ремонте и соединительные кабели во взрывоопасных зонах в соответствии с директивой ATEX.

Системы скважинной добычи жизненно важны для добычи сырой нефти.

Надежность электрических погружных насосных систем напрямую зависит от характеристик источника электропитания и целостности кабеля до устья скважины, силового кабеля, кабельного соединения , заделки и сопутствующего оборудования, такого как насос и двигатель.

Незапланированный простой основных активов, вызванный отключением электроэнергии на море в нефтегазовом секторе в результате надзора за техническим обслуживанием, требует быстрого вмешательства и восстановления подачи электроэнергии в минимально возможная стоимость.

Финансовые убытки в результате выхода из строя кабеля, вызванного невозможностью ремонта поврежденных кабелей, включают стоимость ремонта (поддающуюся расчету), а также косвенные и часто скрытые затраты, связанные с потерей или задержкой производства (часто не поддающиеся учету).

Термоусадочные муфты для ремонта кабелей обеспечивают недорогое, простое в установке и использовании решение проблем с поврежденным кабелем.

Если электроэнергия является источником жизненной силы морской платформы, то кабель должен быть главной артерией.

При небрежном обращении поврежденные кабели со временем приводят к выходу кабеля из строя.

В этом случае повреждена оболочка силового кабеля среднего напряжения, обнажающая проволочную оплетку морского трансформатора, и требуется срочный ремонт или повторное соединение кабеля.

---

Ремонт или замена кабеля?

Ответ на вопрос стоимости

Падение мировых цен на нефть неизбежно оказывает понижательное давление на операционную маржу, и, в свою очередь, операторы диктуют, чтобы работы по техническому обслуживанию проводились в 9 часов.0007 минимально возможная стоимость.

Большое обсуждение между операторами Северного моря, национальными регулирующими органами и отраслевыми экспертами в последние годы было поглощено тенденцией к снижению эффективности производства, потере доходов и вопросам долгосрочной устойчивости нефтегазовых операций, поскольку затраты продолжают расти в течение одного года. из самых зрелых оффшорных регионов мира.

Профилактическое обслуживание обычно выявляет «износ» кабельных установок и, в зависимости от состояния, заменяет, ремонтирует или, в худшем случае, соединяет.

Усиливающаяся тенденция к «снижению затрат» часто предусматривает латажный ремонт в очагах повреждения кабеля, а не масштабирование до полных цепей в рамках более целостной концепции ухода за кабелем и его ремонта.

По данным Управления энергетической информации, цены на нефть упали почти на 50% в период с 2015 по 2014 год, составив в среднем 52 доллара за баррель в 2015 году по сравнению с 99 долларами в 2014 году.

В 2015 году американский эталонный индекс West Texas Intermediate (WTI) завершил июль самым большим месячным падением со времен финансового кризиса 2008 года в июле.

• West Texas Intermediate (WTI), также известная как Texas light sweet, представляет собой сорт сырой нефти, используемый в качестве эталона при ценообразовании на нефть.

Сколько стоит время простоя

Согласно недавнему отчету GE Oil & Gas «Влияние цифровых технологий на незапланированные простои» , основные затраты, связанные с незапланированными простоями, показаны ниже. во всем мире чаще всего несет расходы в результате внеплановых простоев в части затрат на ремонт (71%) , далее следуют затраты на оплату труда (40%) и транспорт/логистика (37%).

Морские высоковольтные кабели (кабель ЭЦН 5 кВ), требующие ремонта внешней оболочки на предмет повреждений, вызванных абразивным контактом с опорами соседних труб. Кабели питают платформы от электрических погружных насосов. Изображение : Статойл.





Поврежденный зеленый кабельный канал и кабели Virgin Media от уличного шкафа Питающие столбы .



Если вам потребуется какая-либо помощь в соединении, заделке или ремонте силовых кабелей НН-ВН, пожалуйста, не стесняйтесь обращаться к нам, чтобы обсудить вашу заявку.

---

СПЕЦИАЛИЗИРОВАННЫЙ РАСПРЕДЕЛИТЕЛЬ ЭЛЕКТРОЭНЕРГИИ THORNE & DERRICK

НН ♦ СН ♦ ВН

T&D распространяет самый широкий ассортимент оборудования для соединения, заделки, протяжки и установки кабелей низкого, среднего и высокого напряжения — мы обслуживаем клиентов из Великобритании и других стран, работающих с подземными кабелями, воздушными линиями, подстанциями и электрическим строительством на линиях низкого, 11 кВ, 33 кВ и сверхвысокого напряжения. и распределительные напряжения.

• Основные продукты: Кабельные муфты и муфты СН-ВН , Кабельные скобы, Уплотнения для воздуховодов , Кабельные вводы, Защита подземных кабелей, Инструменты для соединения кабелей , Питающие столбы, Кабельные каналы, Земля Защита от молнии и молнии , Электробезопасность, Кабельные вводы, Защита от вспышки дуги и Предохранители.

• Дистрибьюторы для: 3M, ABB, Alroc , Band-It, Catu, Cembre , Centriforce, CMP, Elastimold, Ellis Patents, Emtelle, Furse, Lucy Zodion, Nexans Euromold , Pfisterer, Polypipe, Prysmian, Roxtec.
