Какие существуют способы прокладки кабельных линий. Как правильно выбрать метод прокладки кабеля. Какие требования предъявляются к монтажу кабельных линий в различных условиях. Какие особенности нужно учитывать при прокладке кабеля в земле, воде и воздухе.

Основные способы прокладки кабельных линий

Прокладка кабельных линий может осуществляться несколькими способами в зависимости от условий и требований:

• В грунте (в земляных траншеях)
• В воде (подводная прокладка)
• В воздухе (на эстакадах, в галереях)
• В специальных кабельных сооружениях (туннелях, каналах, блоках)

Выбор конкретного способа прокладки зависит от многих факторов, включая количество кабелей, напряжение, особенности местности, экономическую целесообразность.

Прокладка кабеля в земле

Прокладка кабеля в земляных траншеях — один из самых распространенных и экономичных способов. Основные требования при этом:

• Глубина прокладки — от 0,7 до 1,2 м в зависимости от напряжения
• Использование песчаной подушки толщиной не менее 10 см
• Защита кабеля кирпичом или бетонными плитами
• Установка сигнальной ленты

При пересечении с другими коммуникациями кабель прокладывается в трубах. В городах используются закрытые способы прокладки — в коллекторах, туннелях, блоках.

Прокладка кабеля в кабельных сооружениях

К основным видам кабельных сооружений относятся:

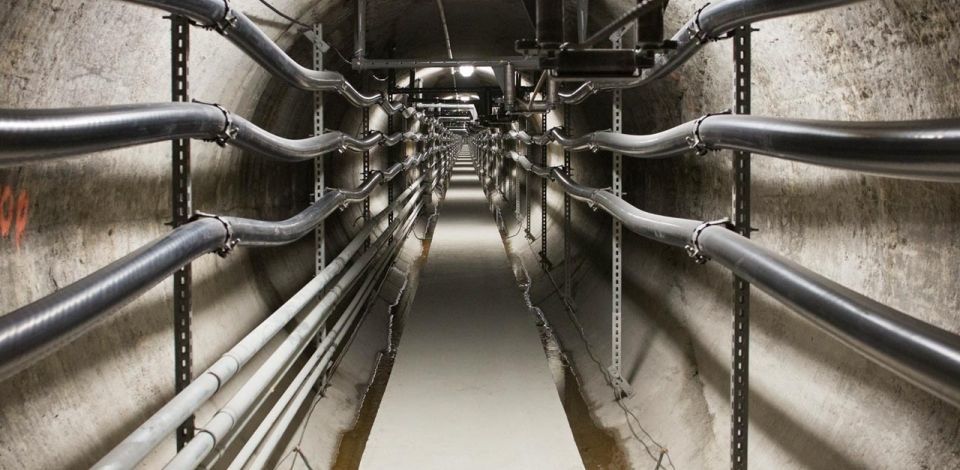

• Кабельные туннели — закрытые сооружения с проходом по всей длине
• Кабельные каналы — непроходные закрытые сооружения
• Кабельные блоки — сооружения из труб для протяжки кабелей
• Кабельные эстакады — наземные или надземные открытые конструкции
• Кабельные галереи — закрытые надземные или наземные сооружения

Выбор типа кабельного сооружения зависит от количества кабелей, условий прокладки и обслуживания. Для более 20 кабелей обычно используются туннели.

Особенности прокладки кабеля на промышленных предприятиях

На промышленных предприятиях и электростанциях применяются специфические способы прокладки кабельных линий:

• В кабельных этажах — специально выделенных этажах высотой не менее 1,8 м
• Под двойным полом — в пространстве между перекрытием и съемными плитами пола
• На эстакадах — открытых надземных конструкциях
• В галереях — закрытых надземных сооружениях

Это позволяет обеспечить удобство монтажа и обслуживания большого количества кабелей в условиях промышленного предприятия.

Требования к выбору трассы кабельной линии

При выборе трассы для прокладки кабельной линии необходимо учитывать следующие факторы:

• Минимальный расход кабеля
• Защита от механических повреждений
• Защита от коррозии и воздействия агрессивных сред
• Защита от перегрева
• Удобство монтажа и обслуживания
• Минимизация пересечений с другими коммуникациями

Правильный выбор трассы позволяет обеспечить надежность и долговечность кабельной линии при минимальных затратах.

Особенности прокладки кабеля в городских условиях

В городах при прокладке кабельных линий необходимо учитывать ряд специфических требований:

• Прокладка преимущественно под тротуарами, газонами, в технических полосах
• Использование закрытых способов прокладки — в коллекторах, туннелях, блоках
• Применение бестраншейных технологий при пересечении дорог
• Соблюдение нормативных расстояний до зданий и других коммуникаций
• Обеспечение возможности проведения ремонтных работ без вскрытия дорожного покрытия

Это позволяет минимизировать нарушение городской инфраструктуры при прокладке и обслуживании кабельных линий.

Выбор марки кабеля в зависимости от условий прокладки

Правильный выбор марки кабеля имеет большое значение для обеспечения надежности линии. Основные требования:

• Для прокладки в земле и воде — использование бронированных кабелей
• Для прокладки в кабельных сооружениях — возможно применение небронированных кабелей
• Для подводной прокладки — кабели с усиленной герметичной оболочкой
• Для вертикальных участков — кабели со специальной невытекающей пропиткой

Также учитываются особенности грунта, наличие агрессивных сред, механические нагрузки и другие факторы.

Монтаж кабельных муфт

Важным элементом кабельной линии являются соединительные и концевые муфты. Основные требования к их монтажу:

• Соблюдение технологии разделки кабеля и монтажа муфты
• Обеспечение герметичности
• Соблюдение допустимого количества муфт на 1 км линии
• Размещение в специальных колодцах при подземной прокладке
• Защита от механических повреждений

Качественный монтаж муфт во многом определяет надежность работы всей кабельной линии.

Особенности прокладки кабеля в сложных условиях

При прокладке кабеля в сложных условиях необходимо учитывать ряд дополнительных требований:

• В районах вечной мерзлоты — применение специальных конструкций кабеля
• В зонах сейсмической активности — использование кабеля с повышенной гибкостью
• При наличии блуждающих токов — усиленная защита от коррозии
• В химически агрессивных грунтах — дополнительная защита оболочки кабеля
• В зонах с повышенной влажностью — применение влагостойких конструкций

Правильный учет особенностей прокладки позволяет обеспечить надежную работу кабельной линии даже в самых сложных условиях.

Требования пожарной безопасности при прокладке кабелей

Пожарная безопасность — один из важнейших аспектов при проектировании и монтаже кабельных линий. Основные требования:

• Применение кабелей с негорючей или не распространяющей горение изоляцией
• Разделение потоков кабелей огнестойкими перегородками
• Использование огнестойких конструкций в кабельных сооружениях
• Установка систем пожаротушения в кабельных туннелях и этажах
• Применение огнезащитных покрытий для кабелей

Соблюдение этих требований позволяет минимизировать риск возникновения и распространения пожара по кабельным линиям.

Контроль качества при прокладке кабельных линий

Для обеспечения надежности кабельной линии необходим тщательный контроль на всех этапах ее создания:

• Входной контроль поступающих материалов и кабельной продукции
• Пооперационный контроль в процессе монтажа
• Проверка качества соединений и оконцеваний кабеля
• Испытания смонтированной кабельной линии повышенным напряжением
• Измерение сопротивления изоляции

Только комплексный подход к контролю качества позволяет гарантировать надежную работу кабельной линии в течение всего срока эксплуатации.

способы, правила монтажа электрических магистралей

Сети электроснабжения и их обустройство включают в себя широкий набор различных мероприятий. Среди них огромную роль играет прокладка кабельных линий. Процесс их монтажа проводится по специальным методикам и технологиям. Кроме этого, все работы может проводить только специально обученный и получивший допуск рабочий персонал. В зависимости от предназначения и территории, где будет проходить кабель, его монтаж проводится с целью обеспечения максимальной защиты при эксплуатации.

• Методы монтажа линий
• Сооружения для кабелей
• Правила укладки электрической магистрали
• Высоковольтные провода в траншее

Методы монтажа линий

Способов прокладки кабельных линий существует очень много, и в основном они применяются на промышленных предприятиях, работающих с разными значениями напряжения. Кабели могут проходить как внутри помещений, так и на прилегающей территории

. Монтаж внутри помещений проводится следующими методами:

1. Кабели укладываются по стенам, на промышленных сооружениях и конструкциях здания.
2. Их протягивают сквозь трубы, которые укладываются открытым или скрытым способом.
3. Используются для монтажа специальные короба, лотки и кабель-каналы.
4. Кабели подвязываются к натянутым заранее тросам.
5. Электрические линии проводятся в специальных сооружениях, которыми являются двойные полы, кабельные шахты, этажи и др.

Чтобы электрические провода, расположенные внутри сооружений и помещений, не получили повреждений, монтажники проводят ряд защитных мероприятий. Для этого кабели обрабатывают огнестойкой засыпкой или затвердевающей жидкой массой. В местах, где электрическая линия переходит от одного помещения к другому, устанавливают блоки для защиты от огня.

Сооружения для кабелей

Для монтажа линий на территории предприятий используют в основном типовые сооружения. К ним можно отнести туннели, эстакады, траншеи и другие конструкции. Туннели позволяют гораздо сэкономить территорию, проводить прокладку новых линий и легко обслуживать проложенные кабели.

Единственным их недостатком является высокая цена строительства таких сооружений. Чтобы сэкономить на монтаже линий, их протягивают по специальным эстакадам и галереям. Особенно это актуально, если присутствует большое количество кабелей, проходящих по одному направлению. Так, эстакады строят при монтаже от 20 до 30 линий, а при их количестве 50—60 используют галереи.

Конструкции располагают на несущих колоннах и балках высотой, соизмеримой с пересекаемыми дорогами и сооружениями. Например, при пересечении проезжей части она должна составлять не менее 4,5 м. Кроме электрических линий, на таких конструкциях совместно осуществляют проводку трубопроводов для различных целей.

Галереи и эстакады обязательно оснащены лестницами и площадками для проведения обслуживающих работ. При необходимости уложить от 1 до 6 кабелей в одном направлении обычно выкапывают траншею в грунте. В этом случае монтаж проводят без дополнительных конструкций, но обязательно с подушкой и защитным слоем из песка.

Правила укладки электрической магистрали

Все процессы, связанные с прокладкой электрических линий при строительно-монтажных работах, являются наиболее ответственным этапом. Выбор вида и метода монтажа кабеля осуществляют согласно «Правилам устройства электроустановок». Марку электрического провода определяют исходя из передаваемой мощности и конструктивной особенности линии, заданной проектом.

При этом основным требованием к выбору нужной марки является сохранение изоляции при эксплуатации электрических проводов. Например, при подключении мобильных механизмов применяют только гибкие кабели, которые должны сохранять изоляцию после многократных сгибаний.

Если линия укладывается на длинном участке с разными характеристиками грунта и неодинаковыми окружающими условиями, то выбор типа провода осуществляют по анализу самого сложного места. Правила определяют особые условия прокладки кабелей:

1. При прокладке подводных электрических линий применяются провода, обладающие круглой броней из проволоки. Обычно это одножильные экземпляры, не имеющие изоляции из поливинилхлорида.
2. Кабели с броней применяются в местах, где может происходить смещение грунта, и на воздушных линиях.
3. Не допускается использование проводов с жилами из алюминия на взрывоопасном производстве и на металлургических предприятиях.

Правила также определяют количество соединительных муфт на 1 км линии. В зависимости от напряжения в магистрали их количество колеблется от 2 до 6 штук.

Высоковольтные провода в траншее

Самый популярный и широко распространенный метод прокладки электрических магистралей — траншейный способ. Он считается самым надежным и безопасным во время эксплуатации, а также с помощью траншеи можно проложить линию в самые сжатые сроки. Сначала определяют направление трассы и колышками отмечают ее ось.

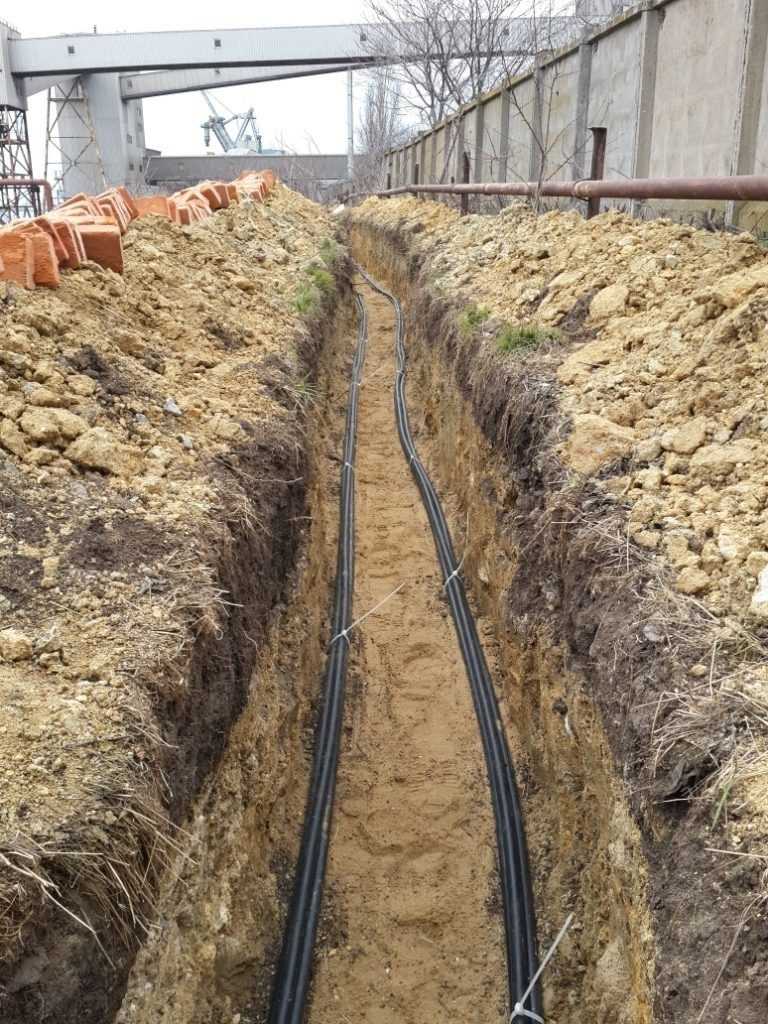

Затем выкапывают траншею с применением техники или вручную. Ширина канавы определяется количеством кабелей, а глубина — размером напряжения. Так, при укладке кабеля на 10—20 кВ глубина будет составлять 1—1,2 м. При особых условиях глубину можно уменьшить до 0,5 м. Например, когда траншея пересекает другие коммуникации.

В сельской местности глубина должна быть не менее 1 м, чтобы кабель не мешал проведению сельскохозяйственных работ. На дно траншеи насыпают песчаную подушку толщиной не менее 0,3 м, при этом обязательно удаляют весь мусор и камни. Затем проводят укладку кабеля и сверху насыпают защитный слой песка.

При пересечении с проезжей частью провод протягивают сквозь кусок металлической трубы. На защитный слой песка обязательно выкладывают сигнальную ленту, предупреждающую о наличии кабеля. Выполнив все работы, электрическую магистраль засыпают грунтом.

Соответствующие службы выставляют предупреждающие знаки о запрещении проведения земляных работ в этой зоне. А также делается привязка магистрали к существующим зданиям или неподвижным объектам и заносится в схему коммуникаций.

Монтаж кабеля. Прокладка кабельных линий.

Монтаж кабельных линий занимает наиболее важное место во всех процессах обеспечения точек энергоснабжением. Процесс является очень сложным, а оборудование с каждым днем становится все более технологичным. Все это сопровождается большим количеством правил, государственных норм и точных инструкций для использования каждого элемента.

Вся сложность заключается даже не в самом процессе, а в предварительном проектировании нужной конфигурации оборудования. Оно должно быть эффективным, надежным, но при этом компактным. Соблюдение всех этих правил позволяет получить безопасную и долговечную систему со всеми необходимыми характеристиками.

Сегодня кабельные линии эксплуатируются для подвода электричества к объектам, а также для его распределения по их площади. В список этих объектов входят заводы, электростанции и другие промышленные предприятия и установки. С помощью кабельных линий они обеспечиваются необходимым напряжением, в том числе и высоковольтным.

Виды кабельных линий

• Открытые линии. Конструкция представляет собой кабель, который не оборудован любыми дополнительными защитными элементами. Крепится он в таком случае непосредственно на поверхность различных конструкций.
• Защищенные металлическими трубами. Кабель прокладывается в стальные трубы, которые могут погружаться в грунт, а могут остаться на поверхности. Способ надежно защищает кабель от механических воздействий.
• Защищенные коробом. Часто для прокладки линий используются защитные короба и кабельные лотки. Сегодня рынок полон изделий с различным назначением и характеристиками.
• Подвешенные на тросах. В целях дополнительной экономии пространства кабели закрепляются на расстоянии от пола с помощью специализированных тросов.
• Проложенные в отдельных сооружениях. При сложности конструкции и ее больших габаритах для линий выделяется отдельное свободное пространство. В частности, для проведения кабеля используются шахты, отдельные этажи.

Прокладка линий при пересечении других объектов

Очень часто при прокладке кабеля у него на пути появляются предприятие, трасса, бетонные стены и другие серьезные барьеры. Чаще всего для разрешения ситуации используются эстакады, тоннели и похожие на них конструкции.

Тоннели — отличный способ экономии драгоценного пространства. При этом линия всегда доступна для проведения любых профилактических работ. Обратной стороной описанных преимуществ являются высокие денежные затраты. Они должны покрыть стоимость земельных работ, создание усиленной конструкции и закупку всех необходимых материалов.

Монтаж эстакад представляет собой более экономичное решение, нежели предыдущее. Конструкционно они представляют собой расположенную над поверхностью линию, установленную на специальных трассах. Кабели в таком случае прокладываются группами до 50 единиц.

Галереи похожи на эстакады, но кабель здесь располагается сразу на нескольких площадках. Они устанавливаются на разных уровнях высоты на расстоянии друг от друга. Это позволяет при той же площади конструкции в разы увеличить количество прокладываемых кабелей.

Тоннели, эстакады и галереи используются при большом количестве кабелей. Если же их в среднем от 1 до 6, то можно использовать траншеи. Их обустройство — выгодное и простое решение. При этом их можно использовать не только на территории предприятий, но и на открытых местностях, прокладывая кабель под землей.

Прокладка кабеля в траншеях

Благодаря большому списку преимуществ кабельные траншеи используются повсеместно. Они обеспечивают высокую безопасность, эффективность и длительный срок службы без внешних вмешательств. Технология имеет свои нормы и требования, подводные камни и множество других особенностей, поэтому тему стоит рассмотреть отдельно.

Траншея как технология давно используется для прокладки многих коммуникаций. При работе с кабелем все происходит примерно так же. На первом этапе необходимо выкопать траншею нужной глубины и ширины. Зачастую весь процесс производится с помощью экскаватора и другой спецтехники, так как даже при небольших габаритах ямы вручную делать нерационально.

На дне траншеи обязательно обустраивается подушка из сыпучего материала. Самым доступным и в то же время эффективным является песок, на подсыпку из которого укладывается кабель. После того как линия уложена, траншея засыпается обыкновенным грунтом. Здесь важно, чтобы он был чистым и не имел в своем составе камней, веток и строительного мусора. Пренебрежение этим правилом может привести к механическому повреждению кабеля сразу или при дальнейшем обслуживании линии.

Если траншея имеет небольшую ширину, которая не превышает 0.25 м, то перед засыпкой грунта нужно обеспечить дополнительную защиту кабеля. Делается это с помощью бетонных плит, уложенных в несколько рядов кирпичей или других листовых щитов.

Чем выше напряжение кабеля, тем сильнее приходится увеличивать глубину его погружения в землю. Степень защиты также меняется с помощью увеличения сложности дополнительных конструкций. Именно поэтому укладка в различных ситуациях имеет свои особенности.

• При напряжении до 20 кВ к траншее предъявляется минимум требований. Кабель нужно погружать на глубину от 0.7 м до 1.2 м. При этом какие-либо дополнительные защитные сооружения не требуются, кабель просто засыпается грунтом.
• Если напряжение выше и доходит до 35 кВ, то минимальное значение глубины увеличивается до 1 м. Других существенных изменений в конструкции не производится.
• Есть и исключения. Когда траншея имеет небольшую длину — до 5 м, при ее прокладке достаточно глубины в 0.5 м. То же самое относится к случаям, когда превысить значение невозможно из-за внешних конструкций. Часто такая ситуация возникает при подводе линий к различным объектам.
• Кабельные линии не запрещено проводить через поле, которое засеяно культурами или находится в непосредственной близости к нему. Для этого достаточно траншеи глубиной более 1 метра. Кабель при этом никак не повлияет на рост урожая и не помешает производить сельскохозяйственные работы.

Для любых конструкций на первом месте стоит безопасность. Соблюдение перечисленных правил обеспечивает защиту окружающих. Также повышается эффективность эксплуатации, а обслуживание линии производится с минимальными затратами времени и средств.

Кабельные линии на электростанциях

К электростанциям и другим электроустановкам применяются серьезные требования к процессу монтажа кабельных линий. Здесь, из-за большого количества сложных конфигураций оборудования, задача усложняется. Нужно сохранить эффективность сетей и возможность быстрого к ним доступа, но при этом обеспечить безопасность на высшем уровне.

Сегодня на электроустановках используется большинство известных способов прокладки кабельных линий. Часто на одной территории можно встретить комбинации нескольких технологий. Для простых линий используются эстакады, каналы. Одиночный кабель проводится с помощью траншей. Когда количество кабелей в линии доходит до 20 и более, должны использоваться системы тоннелей.

Прокладка внутри помещений

В любом закрытом помещении к кабельным линиям в разы увеличиваются требования пожаробезопасности. Все используемые кабели не должны иметь оболочку, подверженную легкому воспламенению. Не допускается использование кабелей с ПВХ-изоляцией. Она не только приводит к возгоранию, но и выделяет огромное количество ядовитых газов и размягчается, превращаясь в опасную раскаленную субстанцию.

Монтаж линий на улицах населенных пунктов

Прокладка кабеля через городские улицы и поселки — достаточно распространенный процесс. Без острой необходимости линию нельзя прокладывать под проезжей частью. Из-за этого укладка производится на территории тротуаров, газонов и дворовых территорий. При небольшом количестве кабелей используются все те же траншеи по стандартной технологии. Если их много, создается конструкция тоннелей. То же касается ситуаций, когда подземное пространство занято другими коммуникационными сооружениями.

Под дорожным покрытием линии проводить можно с целью их пересечения и в других вынужденных ситуациях. В этом случае система усиливается путем погружения кабеля в трубы и бетонные конструкции.

Подключение к подвижным механизмам

Кабели, подведенные к электромеханическому оборудованию, должны быть износостойкими. В месте подключения изоляция должна быть изготовлена из резины или другого эластичного материала. Иногда для придания прочности концы кабеля оснащаются дополнительными пластиковыми наконечниками. При вертикальном подводе изоляция дополнительно пропитывается специальными растворами.

Соблюдение климатических условий

В нашей стране этот вопрос очень важен, так как изменения состава грунта, перепады температур и другие особенности климатических условий встречаются часто. Благо сегодня рынок предлагает большое количество кабелей с различными характеристиками. В процессе работ остается только подобрать кабель нужного типа, марки и сечения. Причем учитываться должны максимально сложные ситуации, которые встречаются на конкретном участке.

Установка кабельных муфт

Кабельные муфты в каталоге

Существуют четкие правила, которые указывают максимальное количество муфт, устанавливаемых на 1 км кабельных линий. Трехжильные кабели напряжением до 10 кВ при сечении 3×95 мм2 допускают установку до 4 муфт. При увеличении сечения до 2×100—2×240 мм — до 5 муфт. Трехфазные кабели напряжением 20—35 кВ — до 6 муфт. Любые одножильные кабели — до 2 муфт.

Прокладка кабельных линий | СРС

• кабель
• монтаж

Кабельные линии могут прокладываться в грунте (в земляных траншеях), воде или в кабельных сооружениях (в воздухе).
Кабельные сооружения предназначены специально для размещения в них кабелей и представляют собой кабельные туннели, каналы, блоки, этажи, двойные полы, кабельные эстакады, галереи, камеры, подпитывающие пункты (необходимы для маслонаполненных кабелей).
Кабельные каналы — это закрытое и частично или полностью заглубленное в грунт, пол либо перекрытие непроходное сооружение, предназначенное для размещения в нем кабелей. Наибольший размер сечения кабельного канала — 1200 х 1200 мм. К его стенкам крепятся полки или подвески, на которые в один ряд укладываются кабели. При этом силовые кабели на напряжение выше 1 кВ укладываются вдоль одной стенки на верхних полках. Заглубление каналов в грунте осуществляется на 300…700 мм.
Частично заглубленные кабельные каналы, называемые полуподземными, выступают на 150-.350 мм над планировочными отметками. Укладку, осмотр и ремонт кабелей возможно проводить только при снятом перекрытии канала.
При количестве параллельно прокладываемых кабелей более 20 применяется их прокладка в туннелях.
Кабельный туннель — это закрытое сооружение с расположенными в нем вдоль стен опорными конструкциями для размещения на них кабелей и кабельных муфт, со свободным проходом по всей длине (размеры прямоугольного сечения туннеля — 1500 х 2100 мм), позволяющим производить прокладку кабелей, их осмотр и ремонт. Силовые кабели напряжением свыше 1 кВ укладываются вдоль обеих стенок туннеля на верхних полках.
Кабельные туннели относятся к более дорогим способам прокладки кабеля, так как в них должны быть предусмотрены деления на отсеки с независимой вентиляцией, люки для пожаротушения и т.д. В то же время в кабельных каналах и туннелях худшие условия охлаждения кабелей по сравнению с прокладкой в земле.
Коллектор — инженерное сооружение, предназначенное для прокладки не только электрических кабелей, но и трубопроводов, теплопроводов, водопроводов, труб канализации.
При нескольких параллельных кабельных линиях и значительной вероятности их механических повреждений (особенно про прокладке на небольшой глубине) применяют прокладку кабелей в блоках.
Кабельный блок — сооружение с трубами (каналами) для прокладки в них кабелей с относящимися к нему Колодцами.
Для сооружения кабельных блоков используют одноканальные гончарные, асбестоцементные либо бетонные трубы, которые укладывают в один или несколько рядов в траншею на бетонное основание. После стыковки трубы скрепляют бетоном в общий блок. В местах соединений и ответвлений кабелей, а также на прямых участках длинных (более 150 м) кабельных линий для обеспечения протяжки кабелей через каналы блоков сооружаются колодцы, в которые входят трубы блока. Трубы в блоках укладывают с небольшим уклоном (0,3%) к колодцам, куда стекает вода, случайно попавшая в трубы.
Кабельный колодец — это кабельная камера, имеющая люк для входа в нее. Кабельная камера — подземное сооружение, закрытое объемной бетонной плитой, предназначенное для укладки кабельных муфт или для протяжки кабелей в блоки. По форме кабельные колодцы бывают прямыми, угловыми, Т-образными и крестообразными.
Прокладка кабелей в каналах, туннелях, блоках обеспечивает хорошую их защиту от механических повреждений и облегчает ремонт, который при данных видах прокладки производят без земляных работ, не нарушая движение транспорта и людей. Однако стоимость прокладки указанных видов значительна, поэтому они применяются только для особо ответственных линий с большим количеством параллельных кабелей.
При высоких концентрированных нагрузках и химически агрессивной почве, наличии блуждающих токов применяют прокладку кабелей на эстакадах. Кабельная эстакада — это наземное либо надземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Надземная кабельная эстакада, применяемая в основном на промышленных предприятиях, представляет собой конструкцию, состоящую из опор, на которых размещаются полки для укладки кабелей. Кабели на эстакадах подлежат защите от воздействия солнечной радиации. При эстакадной прокладке кабеля обеспечивается удобство монтажа и эксплуатации, малая вероятность механических повреждений.
Закрытая полностью или частично проходная кабельная эстакада представляет собой кабельную галерею.
На электростанциях и крупных промышленных предприятиях кабели могут прокладываться в кабельных этажах или под двойным полом. Кабельный этаж — часть здания с расстоянием между полом и перекрытиями не менее 1,8 м. Двойной пол — это полость, ограниченная стенами помещения, междуэтажным перекрытием и полом помещения со съемными плитами. Прокладка кабелей в полу и междуэтажных перекрытиях производится в трубах или каналах
Подпитывающий пункт, обеспечивающий подпитку маслом каналов маслонаполненных кабелей низкого давления (до 0,3 МПа), включает баки питания, баки давления и подпитывающие агрегаты. Он выполняется в виде наземного, надземного или подземного сооружения.
В городах кабельные линии прокладываются, как правило, в земле по непроезжей части улиц, под тротуарами, по дворам и техническим полосам в виде газонов или кустарниковых посадок. По улицам и площадям, насыщенным подземными коммуникациями, кабельные линии необходимо прокладывать в туннелях. При пересечении улиц и площадей кабельные линии монтируются в блоках или трубах.
При выборе марки кабелей необходимо учитывать условия среды (вода, земля, воздух), в которой они должны работать, сложность трассы (наличие четырех и более поворотов под углом свыше 30° или четырех и более переходов в трубах длиной более 20 м) и способы прокладки.
Отметим ограничения на прокладку кабелей тех или иных марок с бумажно-масляной изоляцией на напряжение до 10 кВ.
Для кабельных линий, прокладываемых в земле и воде, должны применятся бронированные кабели. При прокладке в каналах, туннелях, кабельных помещениях (кабельный этаж, двойной пол, кабельная галерея) допускается использование небронированных кабелей. Для линий, прокладываемых в блоках, применяют небронированные кабели в усиленной свинцовой оболочке. Подводные линии прокладываются кабелями в свинцовой оболочке с броней из круглой проволоки, имеющими водоблокирующую ленту, без соединительных муфт.
Кабельные линии, прокладываемые на вертикальных участках трасс (спуск в угольные шахты или калийные рудники), должны выполнятся кабелями с бумажной изоляцией, пропитанной специальным составом, который содержит церезин, предотвращающий стекание этого состава, в свинцовой оболочке и броне из круглых проволок.
В связи с тем, что силовые кабели со свинцовой защитной оболочкой имеют более высокую стоимость, массу и значительно меньше повреждаются по сравнению с кабелями с алюминиевой или пластмассовой оболочкой, целесообразность их использования при прокладке в земляных траншеях требует отдельного технико-экономического обоснования. Кабели со свинцовой оболочкой не следует применять в местах воздействия вибраций.
Не допускается применение силовых кабелей с бумажной пропитанной изоляцией с однопроволочными алюминиевыми жилами поперечного сечения площадью 150…240 мм2 при числе поворотов кабельных трасс на строительной длине кабеля более трех под углом 90°.
Небронированные кабели с алюминиевыми жилами и алюминиевыми оболочками с защитным покровом в виде выпрессованного не поддерживающего горения поливинилхлоридного шланга (кабель типа ААШв) не рекомендуется прокладывать (так как шланг кабеля имеет слабые механические характеристики):

1. при температуре окружающей среды ниже -20 °С и выше +35 °С;
2. в насыпных фунтах, блоках, трубах, местах пересечения ручьев, их пойм и в заболоченной местности;
3. на сложных участках трассы (при наличии четырех и более поворотов или переходов в трубах).

Для прохода кабелей марки ААШв через стены и перегородки следует применять отрезки пластмассовых труб, оснащенных со стороны ввода кабеля в трубу воронками с раструбом. Прокладка данного кабеля рекомендуется в кабельных сооружениях (каналах, туннелях) на прямолинейных участках. При этом прокладка должна осуществляться по сплошным полкам или лоткам с закреплением через каждые 10 м.
При выборе трассы кабельной линии, прокладываемой в земляных траншеях, следует избегать участков, агрессивных (с точки зрения кислотной и щелочной активности) по отношению к металлическим оболочкам кабелей. Трассы кабельных линий необходимо выбирать с учетом наименьшего расхода кабеля, обеспечения его сохранности при механических воздействиях, вибрации, защиты от коррозии (почвенной и блуждающих токов), перегрева и от повреждений соседних кабелей при возникновении короткого замыкания на одном из кабелей.
Кабельные линии должны выполнятся так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений.
Давление грунта на кабель внешним диаметром и длиной 1,0 м, расположенный на глубине 0,7 м, при удельном объемном весе грунта 1600…2000 даН/м3 можно оценить следующим образом:

где ~ 0,07м.
Дорожная нагрузка, приходящаяся на 1,0 м кабеля диаметром 0,07 м, может быть равна 506,1._391,5 даН, нагрузка от тротуаров и велосипедов — 163,1, от трамваев — 317,5 даН.
При прокладке кабелей с бумажной изоляцией на трассах с большим перепадам уровней возможно стекание (между проволоками в скрученных многопроволочных жилах, а также в зазоре между металлической оболочкой и изоляцией) пропиточного маслоканифольного состава в нижнюю часть кабеля. Следовательно, в верхней части кабеля уменьшается его электрическая прочность из-за возникновения воздушных включений в изоляции. В нижних
частях кабеля создается повышенное давление пропиточного состава на оболочку, что может вызвать ее разрыв и разгерметизацию кабеля. Для предотвращения стекания пропиточного состава применяют стопорные муфты, ограничивающие перемещение пропиточного состава из одной части кабельной линии в другую; увеличивают вязкость пропиточного состава за счет введения церезина; уменьшают объем пропиточного состава (для кабелей на напряжение до 6 кВ) в изоляции, т. е. осуществляют переход от обычной пропитки к так называемой обедненной.
Наибольшая разность уровней прокладки кабелей на напряжение 6..35 кВ с пропитанной бумажной изоляцией в свинцовой оболочке и кабелей на напряжение 10—35 кВ в алюминиевой оболочке составляет 15 м, а для кабелей на напряжение 6 кВ в алюминиевой оболочке — 20 м. Для кабелей с обедненной пропитанной изоляцией указанная разность уровней увеличивается до 100…300 м, а для кабелей с нестекающей пропиткой на основе церезина — не ограничивается (так же, как и для кабелей с пластмассовой изоляцией).
В случае необходимости прокладки кабеля с бумажной изоляцией при отрицательной температуре окружающей среды его предварительно подогревают. Прокладка без предварительного подогрева допускается только в тех случаях, когда температура воздуха в течение 24 ч до начала работ не опускается (хотя бы временно) ниже:

1. 0 °С — для силовых бронированных и небронированных кабелей с бумажной изоляцией (вязкой, нестекающей и обедненно пропитанной) в свинцовой или алюминиевой оболочке;
2. -5 °С — для маслонаполненных кабелей низкого и высокого давления;
3. -7 °С — для контрольных и силовых кабелей напряжением 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове, а также с броней из стальных лент или проволок;
4. -15 °С — для контрольных и силовых кабелей напряжением 10 кВ с поливинилхлоридной или резиновой изоляцией и оболочкой та изолированной стальной оцинкованной ленты;
5. -20 °С — для небронированных контрольных и силовых кабелей с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, а также с резиновой изоляцией в свинцовой оболочке.

Подогретый кабель должен быть проложен в течение 1 ч (при температуре среды от О °С до -10 °С), в течение 40 мин (при температуре среды от -10 до -20 °С) или в течение 30 мин (при температуре среды -20 °С и ниже). При температуре среды ниже -40 °С не допускается прокладка кабелей всех марок, а при температуре ниже -20 °С — небронированных кабелей с алюминиевой оболочкой в поливинилхлоридном шланге.
Кабели с полиэтиленовой изоляцией не нуждаются в предварительном нагреве при прокладке в условиях отрицательных температур наружного воздуха ( до -20 °С).
Прогрев барабанов с кабелем может осуществляться путем размещения их в теплых производственных помещениях на время не менее трех суток при температуре в помещении 5… 10 вС и не менее суток при температуре 10…25 °С. Если такие условия отсутствуют, то кабель может быть подогрет на месте его монтажа от источника электрического тока, для чего применяются сварочные трансформаторы мощностью 15…25 кВ — А с первичным напряжением 380/220 В и вторичным напряжением 7. ..38 В.
Ориентировочные значения трехфазного тока, напряжения и продолжительности прогрева кабелей с алюминиевыми жилами и бумажно-масляной изоляцией приведены в табл. 1
Таблица 1
Значения силы трехфазного тока, напряжения я продолжительности нагрева кабелей с алюминиевыми жилами и бумажно-масляной изоляцией

Площадь поперечно-го сечения кабеля, мм2	Максималь-но допустимая сила тока нагрева, А	Вторичное напряжение ка каждые 100 м кабеля, В	Продолжительность прогрева, ч, при температуре окружающего воздуха, ‘С
			0	-10	-20
70	156	10,0	1,67	2,08	2,50
95	196	9,0	1,67	2,08	2,30
120	225	83	1,83	233	2,83
150	260	7. 5	2,06	230	3,08
185	289	6,0	2,25	233	330
240	335	5,3	2,50	3.17	3,92

Прогрев кабеля прекращается, когда температура наружного покрова внешних витков кабеля достигает 20 °С (при температуре наружного воздуха -10 °С) или 30 °С (при температуре наружного воздуха -20 °С).

Прогрев кабеля на месте его монтажа приводит к увеличению продолжительности прокладки и затрат труда на монтаж.
Для прогрева кабеля трехфазным током все его жилы соединяют накоротко на внутреннем конце (на кабельном барабане). На них надевают свинцовый колпачок, припаиваемый к металлической оболочке кабеля. Наружный конец кабеля, к которому присоединяется источник питания, разделывают с установкой временной концевой муфты. По окончании прогрева муфту срезают и торец кабеля герметизируют (например, так же, как и его внутренний конец).
Для того чтобы в процессе монтажа и эксплуатации кабельных линий в них не возникали опасные механические напряжения и повреждения, необходимо, чтобы:

1. кабели были уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций как самих кабелей, так и конструкций, по которым они проложены;
2. кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям, были жестко закреплены в конечных точках, у концевых муфт, с обеих сторон у поворотов и соединительных муфт;
3. кабели, проложенные вертикально по конструкциям и стенам, были закреплены так, чтобы не было деформации оболочки и не были нарушены соединения жил в муфтах под действием собственного веса кабеля;
4. кабели, расположенные в местах, где возможны их механические повреждения автотранспортом, механизмами, грузами, были защищены по высоте на 2 м от уровня пола или земли;
5. кабели прокладывались на таком расстоянии от нагретых поверхностей, при котором нагрев кабеля до температуры выше допустимой невозможен;
6. конструкции, на которые укладываются небронированные кабели, не были причиной механических повреждений оболочек кабелей;
7. кабельные сооружения и конструкции, на которые укладываются кабели, были выполнены из несгораемых материалов;
8. кабели были проложены в фунтах, не вызывающих сильной почвенной коррозии (с удельным сопротивлением более 20 Ом — м) и имели защиту от блуждающих токов.

При выборе способов прокладки силовых кабельных линий напряжением до 10 кВ исходят из следующих соображений:

1. в одной земляной траншее можно расположить не более шести кабелей; расстояние между группами кабелей, расположенных в соседних траншеях, должно быть не менее 0,5 м;
2. прокладка кабелей в туннелях рекомендуется при количестве кабелей, идущих в одном направлении, более 20;
3. прокладка кабелей в блоках применяется в условиях стесненности по трассе, при вводе кабелей в трансформаторную подстанцию, в местах пересечений с автомобильными и железными дорогами;
4. на территории электростанций и крупных промышленных предприятий кабельные линии должны прокладываться в каналах, туннелях, блоках и по эстакадам;
5. на территории подстанции и распределительных устройств кабельные линии должны прокладываться в туннелях, каналах, трубах, земляных траншеях, в надземных железобетонных лотках и по эстакадам;
6. в городах одиночные кабельные линии прокладываются, как правило, в земляных траншеях по непроезжей части улиц (под тротуарами) и по дворам;
7. по улицам и площадям с высоким насыщением подземными коммуникациями прокладку кабельных линий при их количестве 10 и более следует производить в коллекторах и туннелях;
8. при пересечении улиц и площадей с усовершенствованным покрытием и с интенсивным движением транспорта кабельные линии следует прокладывать в блоках и трубах;
9. прокладка кабельных линий с одножильными кабелями с полиэтиленовой изоляцией в стальных трубах недопустима;
10. внутри зданий кабельные линии можно прокладывать непосредственно по конструкциям здания (открыто или в коробах, трубах), в каналах, блоках, туннелях, трубах, проложенных в полах и перекрытиях, в шахтах, кабельных этажах, двойных полах.

Маслонаполненные кабели прокладываются в земляных траншеях, туннелях, галереях.

• Назад
• Вперед

• Вы здесь:
• Главная
• Инструкции
• Распределительные сети
• Прокладка кабельных линий

Читать также:

• Прокладка кабелей при низких температурах
• Прокладка кабелей 1-10 кВ
• Прокладка кабелей в коллекторе
• Прокладка кабелей через улицы, дороги, ж/д пути
• Монтаж полимерной кабельной арматуры

Прокладка кабелей до 10 кВ в траншеях

Подробности

Категория: Кабели

• монтаж
• кабель
• земляные работы
• среднее напряжение

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.
Кабели на напряжение до 10 кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насыпают слой песка или чистой земли, не содержащей камней, толщиной не менее 0,1 м.
Все кабели номинальным напряжением свыше 1 кВ, проложенные в траншеях, должны иметь защитные покрытия из красного кирпича (силикатный в земле разрушается) или бетонных плит, положенных на слой земли или песка толщиной 0,1 м. При глубине траншеи 1 —1,2 м и напряжении до 10 кВ защита кабелей кирпичом необязательна.
СНиП установлено предельное количество кабелей в одной траншее — не более шести, устройство траншей с большим числом кабелей является не экономичным.
Ширина траншеи

Рис. 1. Размеры траншеи для прокладки кабеля 1—10 кВ: B1 — на дне траншеи; В2 — у поверхности земли; В3  —зона отвода

(рис. 1) определяется количеством, сечением и марками кабелей. Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлаждении, расстояние не нормируется. Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм.

Кабель укладывают в траншее «змейкой» с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены.
При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 3). При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также на случай переразделки муфты при ее повреждении.
В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.
Число соединительных муфт на 1 км строящихся кабельных линий для трехжильных кабелей 1 — 10 кВ сечением до 3×70 мм² должно быть не более 4 шт.; сечением (3×95 — 3×240) мм² — 5 шт.; для одножильных кабелей — 2 шт.
При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки. Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5 — 1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.

Рис. 3. Расположение концов кабеля в месте монтажа двух соединительных муфт
В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 4), которые перемещаются вдоль траншеи. Если по условиям трассы применение автомеханизмов затруднено, то кабель раскатывают в траншее с помощью лебедки по специальным кабельным роликам, которые устанавливают на прямолинейных участках трассы по дну траншеи через 3—5 м; на всех поворотах трассы устанавливают угловые ролики (рис. 5).

Рис. 4. Раскатка кабеля с трубоукладчика.

Рис. 5. Линейный (а) и угловой (б) универсальные распорные ролики

• Назад
• Вперёд

• Вы здесь:
• Главная
• org/ListItem»> Оборудование
• Кабели
• Прокладка кабелей до 10 кВ в траншеях

Еще по теме:

• Прокладка кабельных линий 1-35 кВ
• Марки кабелей, рекомендуемые для прокладки в земле (траншеях)
• Прокладка и замена кабеля
• Кабели, рекомендуемые для прокладки в земле (траншеях)
• Общие требования к установке приборов, аппаратов, конструкций распределительных устройств, прокладке шин, проводов и кабелей

Кабели

• Силовые кабели
• Шнуры и провода
• Кабельная арматура

Прокладка кабельных линий \ Акты, образцы, формы, договоры \ КонсультантПлюс

• Главная
• Правовые ресурсы
• Подборки материалов
• Прокладка кабельных линий

Подборка наиболее важных документов по запросу Прокладка кабельных линий (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

• Иное:
• Доплата членам летного экипажа
• Соглашение о доплате
• Линии энергопередачи
• Приготовитель кормов
• Рыбохозяйственные заповедные зоны
• Ещё…

Судебная практика: Прокладка кабельных линий

Зарегистрируйтесь и получите пробный доступ к системе КонсультантПлюс бесплатно на 2 дня

Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2021 год: Статья 263 «Застройка земельного участка» ГК РФ»Разрешая спор и отказывая в удовлетворении исковых требований ТСН «Морское», суд первой инстанции, руководствуясь положениями ст. ст. 10, 222, 263 Гражданского кодекса Российской Федерации, исходил из установления в ходе рассмотрения дела того обстоятельства, что прокладка кабельной линии электроснабжения жилого дома ответчика, а также строительство сооружений биологической очистки сточных вод с расположением колодца на землях общего пользования СНТ «Морское», которое на момент возведения спорных сооружений не имело своей инфраструктуры, позволяющей обеспечивать членов СНТ электроэнергией и водоотведением, осуществлено в соответствии с действующим законодательством, в том числе с получением необходимых согласований и разрешений, и пришел к выводу, что Т. Р.В. осуществил возведение локального очистного сооружения и подземной кабельной линии на земельном участке, принадлежащем ТСН «Морское», с согласия собственника, в связи с чем данные сооружения не могут быть признаны самовольными постройками.»

Зарегистрируйтесь и получите пробный доступ к системе КонсультантПлюс бесплатно на 2 дня

Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 95 «Земли особо охраняемых природных территорий» ЗК РФ
(ООО юридическая фирма «ЮРИНФОРМ ВМ»)Руководствуясь статьей 95 Земельного кодекса РФ и отметив, что никем не оспаривалось и данными кадастрового учета подтверждается, что спорный земельный участок, собственником которого является истец, полностью входит в зону особо охраняемой природной территории федерального значения — национальный парк, суд пришел к обоснованному выводу об отказе в обязании согласовать первичное технологическое присоединение к электрическим сетям, подписав схему прокладки кабельной линии, лицензированным подрядчиком, поскольку правовой режим, установленный законом в отношении особо охраняемой природной территории, не позволяет осуществлять деятельность по прокладке кабеля электрической сети; административный истец не доказал факт нарушения своих прав, свобод и законных интересов.

Статьи, комментарии, ответы на вопросы: Прокладка кабельных линий

Зарегистрируйтесь и получите пробный доступ к системе КонсультантПлюс бесплатно на 2 дня

Открыть документ в вашей системе КонсультантПлюс:
Статья: Охранные зоны
(Подготовлен для системы КонсультантПлюс, 2022)Охранные зоны устанавливаются вдоль подземных кабельных линий электропередачи в виде части поверхности участка земли, расположенного под ней участка недр (на глубину, соответствующую глубине прокладки кабельных линий электропередачи), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей на расстоянии 1 метра (согласно п. «б» Приложения к Правилам установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утв. Постановлением Правительства от 24.02.2009 N 160 (далее — Правила установления охранных зон объектов электросетевого хозяйства)).

Зарегистрируйтесь и получите пробный доступ к системе КонсультантПлюс бесплатно на 2 дня

Открыть документ в вашей системе КонсультантПлюс:
Статья: Договор на передачу части имущества во временное пользование в практике хозяйствующих субъектов: вопросы квалификации
(Соломина Н.Г.)
(«Вестник арбитражной практики», 2021, N 6)В статье анализируется судебная практика, связанная с применением договора, направленного на передачу части недвижимого имущества во временное пользование, которым опосредуются отношения по размещению рекламной продукции, вывесок, специального оборудования и прокладке кабельных линий на конструктивных элементах здания (крыше, стенах и т.д.). Отмечается, что в судебной практике сложился весьма противоречивый подход, связанный с квалификацией этого договора в качестве непоименованного договора. Автор приходит к выводу о том, что исследуемая договорная конструкция выступает частным случаем договора аренды.

Нормативные акты: Прокладка кабельных линий

Прокладка кабельных линий на опорах

Прокладка кабельных линий на опорах. Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний

ВикиЧтение

Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний
Красник Валентин Викторович

Содержание

Прокладка кабельных линий на опорах

Вопрос 177. На какие кабельные линии распространяются указания данного раздела Правил?

Ответ. Распространяются на кабельные линии напряжением 0,4– 35 кВ, прокладываемых на металлических, железобетонных и деревянных опорах с применением несущего троса и специальной арматуры (п. 2.3.151).

Вопрос 178. Какие условия выполняются при прокладке кабелей.

Ответ. Выполняются следующие условия:

кабели доступны для осмотра и ремонта;

кабели защищены от повреждений в соответствии с указаниями, приведенными в ответе на вопрос 89 (п. 2.3.152).

Вопрос 179. Какие кабели применяются для прокладки на опорах?

Ответ. Применяются кабели с резиновой, поливинилхлоридной или полиэтиленовой изоляцией. Прокладка на опорах силовых кабелей с бумажной пропитанной изоляцией не допускается (п. 2.3.153).

Вопрос 180. В каких местах кабельной линии выполняется заземление металлических оболочек и экранов кабелей напряжением 3-35 кВ?

Ответ. Выполняется в начале и конце кабельной линии, а также не реже чем через 1 км по длине (п. 2.3.155).

Вопрос 181. В каких местах выполняется заземление несущего троса и металлических элементов его подвески?

Ответ. Выполняется в начале и конце кабельной линии, в местах перехода в другие виды прокладки (подземная прокладка, прокладка в кабельном сооружении, подводная прокладка) и переходе в воздушную линию электропередачи (п. 2.3.156).

Вопрос 182. Каковы условия прохождения кабельной линии по лесным массивам и зеленым насаждениям?

Ответ. Вырубка просек при этом не требуется. Расстояние от кабельной линии до деревьев и кустов при наибольшей стреле провеса и наибольшем отклонении кабеля принимается не менее 0,3 м (п. 2.3.157).

Вопрос 183. Каким принимается расстояние по вертикали от кабелей до поверхности земли в населенной и ненаселенной местности и проезжей части улиц?

Ответ. Принимается не менее 5 м (п. 2.3.158).

Вопрос 184. Допускается ли совместная прокладка кабелей на опорах с ВЛИ?

Ответ. Такая совместная прокладка допускается. Расстояние между кабелями напряжением 3-35 кВ и ВЛИ принимается не менее 1 м, при этом кабели должны располагаться выше проводов ВЛИ. Расстояние в свету между кабелями напряжением до 1 кВ и ВЛИ принимается не менее 0,3 м (п. 2.3.159).

Вопрос 185. Каковы требования Правил в части соединения несущего троса, установки соединительных, ответвительных и концевых муфт?

Ответ. Указанные операции, как правило, выполняются на специальных полках опор. Допускается соединение несущего троса и установка соединительных муфт в пролете, при этом количество соединительных муфт не должно превышать двух (п. 2.3.160).

Данный текст является ознакомительным фрагментом.

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий Вопрос. Где рекомендуется размещать подпитывающие баки низкого давления?Ответ. Рекомендуется размещать в закрытых помещениях. Небольшое количество подпитывающих баков (5–6) на

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках Вопрос. Какой материал труб рекомендуется применять при прокладке кабелей в трубах?Ответ. Рекомендуется применять стальные, чугунные, асбоцементные, бетонные, керамические, полиэтиленовые и т. п.

Прокладка кабелей в кабельных сооружениях

Прокладка кабелей в кабельных сооружениях Вопрос. Какими устройствами отделяются кабельные этажи, туннели, галереи, эстакады и шахты от других помещений и соседних кабельных сооружений?Ответ. Отделяются негорючими перегородками и перекрытиями с пределом огнестойкости

Прокладка кабельных линий на опорах

Прокладка кабельных линий на опорах Вопрос. На какие КЛ распространяются указания данного раздела Правил?Ответ. Распространяются на КЛ напряжением 0,4-35 кВ, прокладываемые на металлических, железобетонных и деревянных опорах с применением несущего троса и специальной

Расположение проводов на опорах

Расположение проводов на опорах Вопрос. Какое расположение изолированных и неизолированных проводов допускается на опорах?Ответ. Допускается любое расположение проводов независимо от района климатических условий. Нулевой провод ВЛ с неизолированными проводами, как

Защита воздушных и кабельных линий в сетях напряжением 6-10 кВ

Защита воздушных и кабельных линий в сетях напряжением 6-10 кВ Вопрос. Какие устройства РЗ предусматриваются для линий в сетях напряжением 6-10 кВ с изолированной нейтралью, а также с нейтралью, заземленной через дугогасящий реактор или резистор?Ответ. Предусматриваются

Защита воздушных и кабельных линий в сетях напряжением 20 и 35 кВ

Защита воздушных и кабельных линий в сетях напряжением 20 и 35 кВ Вопрос. Какие устройства РЗ предусматриваются для линий в сетях напряжением 20 и 35 кВ?Ответ. Предусматриваются устройства защиты от многофазных КЗ и однофазных замыканий на землю (3. 2.98).Вопрос. Как выполняется

Защита линий в сетях напряжением 110–750 кВ

Защита линий в сетях напряжением 110–750 кВ Вопрос. Какие устройства РЗ предусматриваются для линий напряжением 110–750 кВ, работающих в сетях с глухо и эффективно заземленной нейтралью?Ответ. Предусматриваются устройства защиты от многофазных КЗ, от КЗ на землю, а на линиях,

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий Вопрос 103. В каких местах рекомендуется размещать подпитывающие баки низкого давления?Ответ. Рекомендуется размещать в закрытых помещениях. Небольшое количество подпитывающих

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках Вопрос 141. Сколько резервных каналов предусматривается в каждом кабельном блоке при проектировании?Ответ. Предусматривается до 15 % резервных каналов, но не менее одного канала (п. 2.3.100).Вопрос 142. Какой

Прокладка кабелей в кабельных сооружениях

Прокладка кабелей в кабельных сооружениях Вопрос 148. Какими приспособлениями отделяются кабельные этажи, туннели, галереи, эстакады и шахты от других помещений и соседних кабельных сооружений?Ответ. Отделяются негорючими перегородками и перекрытиями с пределом

Расположение проводов на опорах

Расположение проводов на опорах Вопрос 200. Какое расположение изолированных и неизолированных проводов допускается на опорах?Ответ. Допускается любое расположение проводов независимо от района климатических условий. Нулевой провод ВЛ с неизолированными проводами, как

Подвеска волоконно-оптических линий связи на ВЛ

Подвеска волоконно-оптических линий связи на ВЛ Вопрос 357. Какая линия называется волоконно-оптической линией связи на воздушньгх линиях электропередачи (ВОЛС-ВЛ)?Ответ. Называется линия связи, для передачи информации по которой служит оптический кабель (ОК), размещаемый

11.2.5. ПРЕОБРАЗОВАТЕЛИ ЛИНИЙ ПЕРЕДАЧИ ПОСТОЯННОГО ТОКА

11.2.5. ПРЕОБРАЗОВАТЕЛИ ЛИНИЙ ПЕРЕДАЧИ ПОСТОЯННОГО ТОКА Линии передачи постоянного тока высокого напряжения предполагались как средство передачи энергии на большие расстояния. Первой опытно-промышленной линией была передача Кашира — Москва; до настоящего времени

Прокладка под кровлю

Прокладка под кровлю На крышах с уклоном до 18° необходимо устройство специального подкладочного ковра. Если предполагается уложить мягкую черепицу поверх старой битумной кровли, то подкладочным слоем может служить существующий кровельный ковер. Качество материала

1.

7. ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

1.7. ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ В качестве заземляющих устройств могут использоваться как естественные (арматура железобетонных фундаментов), так и искусственные заземлители. Если обеспечиваемое железобетонными фундаментами сопротивление

Купить КОМПЛЕКТ ПРОКЛАДОК CL/CB 250 КОМБИНЕЗОН

49505170708130654897986380682459877565608788766179634184526049778966

КОМПЛЕКТ ПРОКЛАДОК BMW R45/65 — МОДЕЛИ, ОБЩИЕ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €73,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК BMW-МОДЕЛИ — ОБЩИЕ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €77,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК BMW-МОДЕЛИ — ОБЩИЕ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €81,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК CB 750 K — ОБЩИЕ, 70 — 78	Искусство. Нет.:	78	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €79,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК CB 750 K/C	Искусство. Нет.:	75	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €104,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК CB 900 F/C — ОБЩИЕ, 79 — 87	Искусство. Нет.:	90	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €109,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК CB/CM 400 — ОБЩИЙ	Искусство. Нет.:	41	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €49,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК CL/CB 250 — ОБЩИЙ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии Последний шанс	Цена : €35,99 1 2 €28,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК CX/GL 500 — ОБЩИЕ, 78 — 84	Искусство. Нет.:	51	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €99,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК DIVERSE — МОДЕЛИ KAWASAKI ВСЕ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €99,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК DR 650 R/RU — ОБЩИЙ, 90 -98	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €69,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК DR 750/800 — ОБЩИЕ, 88 — 94	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €99,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК FJ 1200 — ОБЩИЙ, 86 — 93	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €134,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК FZR 600 — ОБЩИЕ, 89 — 93	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен Последний шанс	Цена : €94,99 1 2 €46,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК ГПЗ 900 R — ОБЩИЙ, 84 — 93	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €129,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК GPZ/Z 1100 — КОМБИНЕЗОН 81/82-83	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €75,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК ГПЗ/З/ЗЕФ. — 750, ВСЕГО	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €75,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК GS 500 E — ОБЩИЙ, 89 -00	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €87,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК GS 750 — ОБЩИЕ, 77 — 79	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €74,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК GSF 1200 — 96-06 (С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ)	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €184,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК GSX 1100 — ВСЕ, 80 — 82	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €108,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК — GT/Z550 79-93 ГПЗ 80-88	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €79,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК GTR/ZL/GTZ — 1000, ОБЩИЙ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €151,70 1 2 €119,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК KL/R 650 — ОБЩИЙ, 87 -03	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии Последний шанс	Цена : €64,99 1 2 €49,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК LS 650 — ОБЩИЙ, 86 -02	Искусство. Нет. :
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €76,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК NX 650 ДОМ. — ОБЩАЯ, 88 -02	Искусство. Нет.:	39	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €104,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК VT 500 — ОБЩИЙ, 83 — 88	Искусство. Нет.:	58	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €68,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XJ 600 — ОБЩИЙ, 84 — 91	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €99,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XJ 600 S/N — ОБЩИЕ, 91 -02	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €134,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XJ 750 — ОБЩИЙ, 81 — 84	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €104,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XJ 900 F — ОБЩИЙ, 83 — 93	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €109,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XL/XR 500 — ОБЩИЕ, 79 — 83	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €33,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XS 1100 — ОБЩИЕ, 78 — 81	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €84,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XS 400 — ОБЩИЙ, 77 — 82	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €49,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XT 600E/K — ОБЩИЕ, 87 — 99	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €82,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XT/SR 500 — ОБЩИЙ	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €35,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XT/SRX/TT — 600 ОБЩАЯ 83 -87	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €58,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XV 535 / SE — ОБЩИЕ, 88 — 96	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €93,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XV 750 — ОБЩИЙ, 81 — 87	Искусство. Нет.:
Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €54,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК XV1000/1100 — ОБЩИЕ	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. Доступен	Цена : €81,99 1	Действия:
КОМПЛЕКТ ПРОКЛАДОК Z 650 — ОБЩИЙ, 77 — 82	Искусство. Нет.:	Доступность: Товар есть на складе и будет доставлен в течение 2-5 рабочих дней. Примечание. Складские запасы обновляются онлайн каждый час в рабочие дни с 7:00 до 20:00, поэтому есть большая вероятность, что продукты будут доступны, если они появятся в Интернете. В наличии	Цена : €79,99 1	Действия:

Глоссарий терминов по прокладкам

Ниже приведен глоссарий основных терминов по прокладкам. Для получения дополнительной технической консультации, пожалуйста, не стесняйтесь обращаться к нам.

Соединение двери котла : Соединение двери котла представляет собой прокладку или уплотнение для двери котла (например, на тяговом или паровом двигателе). Замки дверцы котла могут быть выполнены в виде замков типа Топог-Э или изготовлены из стеклоткани.

Отверстие : Отверстие определяет внутренний размер (внутренний диаметр) прокладки.

Углеродистая сталь (C.S.) : Углеродистая сталь — это сталь, в которой основным сплавом является углерод. Углеродистая сталь используется для изготовления спирально-навитых прокладок (S.W.G).

Класс : Класс прокладки указывает ее стандартные размеры/класс (например, PN 16, PN 40, класс 150 и т. д.).

Пробка : Прокладочный материал, изготовленный из пробкового дерева. Пробковый материал обычно комбинируют с каучуком, чтобы придать ему большую устойчивость к химическим веществам и растворителям. Пробка представляет собой соединение с низким сжатием.

EPDM : EPDM – это синтетический каучук, используемый для изготовления прокладок. Прокладки из EPDM подходят для использования с водой; также доступен класс для использования с питьевой водой. EPDM подходит для использования при температуре до 120 градусов по Цельсию (°C).

Пена : Пена или губка представляет собой каучук, сформированный в виде наполненной воздухом матричной структуры. Обычно он используется для изготовления экологических и пылезащитных уплотнений для оборудования.

Полнолицевая (F.F.) : Полнолицевая прокладка представляет собой прокладку, закрывающую всю поверхность фланца. Полнолицевая прокладка будет иметь отверстия для болтов, так как болты проходят через фланец и прокладку.

Прокладка : общий термин для детали, которая помещается между двумя металлическими частями, как правило, в целях герметизации. Прокладки обычно, хотя и не всегда, изготавливают из гибкого и сжимаемого материала.

Марка X : сокращение для британского стандарта BS7531X. Эти материалы пригодны для использования при среднем давлении до 100 бар и температуре до 400 градусов по Цельсию (°C).

Класс Y : сокращение для британского стандарта BS7531Y. Эти материалы пригодны для использования при среднем давлении до 70 бар и температуре до 350 градусов по Цельсию (°C).

Графит : Графит – это уплотнительный материал, который обычно используется с паром.

Внутренняя окружность болтов (I.B.C) : I.B.C. прокладки, или соединения, закрепите в пределах диаметра окружности болта. Также известные как соединения с выступом (RF), они контрастируют с полнопроходными прокладками (FF), которые закрывают поверхность фланца и имеют отверстия для болтов.

Внутренний диаметр (В.Д.) : Внутренний диаметр определяет внутренний размер или размер отверстия прокладки.

Неопрен : Неопрен представляет собой синтетический каучук, используемый для изготовления прокладок. Неопреновые прокладки обычно используются для открытых сред, таких как морская вода.

Нитрил : Нитрил представляет собой синтетический каучук, используемый для изготовления прокладок. Нитриловые прокладки обычно используются для приложений, связанных с маслами и топливом.

Без асбеста : Материалы без асбеста заменяют асбестовые прокладочные материалы. Эти материалы обычно имеют кевларовую, стеклянную или углеродную основу и известны также как прокладочные материалы из прессованного волокна.

Уплотнительное кольцо : Уплотнительное кольцо представляет собой петлю из эластомера с О-образным поперечным сечением.

Внешний диаметр (Н.Д.) : Внешний диаметр определяет внешний диаметр прокладки.

Бумага : Уплотнительная бумага, также известная как целлюлозная бумага или промасленная бумага, представляет собой бумагу, пропитанную химическими веществами, чтобы сделать ее устойчивой к маслам, топливу и растворителям.

Прокладки для труб : Прокладки для труб — это те, которые подходят для стандартного ассортимента труб и характеризуются: размером отверстия, толщиной, таблицей / классом и тем, являются ли они соединениями с полной или выступающей поверхностью (I.B.C.).

Диаметр делительной окружности (P.C.D.) : Окружность, проходящая через центр отверстий под болты (обычно четыре отверстия расположены на равном расстоянии друг от друга на 150-мм P.C.D.).

Номинальное давление:  давление, от которого материал может герметизировать.

ПТФЭ:  ПТФЭ — это пластик, используемый для изготовления прокладок. ПТФЭ чрезвычайно химически инертен и поэтому устойчив к химическим и коррозионным веществам. ПТФЭ также имеет низкий коэффициент трения.

Тефлоновая оболочка: Оболочка из ПТФЭ представляет собой «оболочку» из ПТФЭ, предназначенную для покрытия отверстия прокладки трубы. ПТФЭ — чрезвычайно инертный материал, но он также сравнительно дорог. Таким образом, футеровка ствола из ПТФЭ позволяет добиться химической стойкости ПТФЭ без связанных с этим затрат. Такие оболочки могут быть снабжены резиновыми или неасбестовыми прокладками.

Соединение с выступом : Соединение с выступом, также известное как I.B.C. (внутренний круг болта) прокладка, представляет собой кольцо, которое находится в пределах диаметра болтов, скрепляющих фланцы. В отличие от полнопроходной (FF) прокладки, которая закрывает поверхность фланца и имеет отверстия под болты.

Кольцевое соединение/ Кольцевое соединение (R.T.J) : Металлическое кольцо овального или восьмиугольного сечения, обычно изготовленное из мягкого железа или нержавеющей стали.

Каучук : эластичный материал, который бывает натурального и синтетического происхождения.

Шор : Шор А (также известный как дюрометр) определяет твердость материала (например, 60 SH).

Силикон : Силикон представляет собой синтетический каучук, используемый для изготовления прокладок. Силикон выдерживает температуру 200°C и химически инертен, что позволяет использовать его в пищевой промышленности.

Спирально-навитые прокладки (S.W.G):  Спирально-навитые прокладки изготовлены из металлической катушки или обмотки с наполнителем из материала. Спиральные навивки допускают более высокую болтовую нагрузку на фланцы труб. Спиральные раны могут выдерживать очень высокое давление.

Нержавеющая сталь (SS) : Нержавеющая сталь представляет собой стальной сплав, устойчивый к коррозии.

Таблица/Размеры фланцев : Определяют прокладки, подходящие для определенных фланцев (например, таблица D. P.N. 16, A.S.A. 150 и т. д.).

Толщина : Толщина прокладки. Лучше всего выбрать самую тонкую прокладку из возможных для вашего применения, так как давление на прокладку будет увеличиваться пропорционально ее толщине.

Витон : Витон — это синтетический каучук, используемый для изготовления прокладок. Витон выдерживает температуру до 250°C и является очень инертным, но дорогим каучуком. Прокладки из витона обычно используются в экстремальных условиях, в присутствии кислот и коррозионных веществ.

Типы прокладок для фланцев (Soft, Spiral, Ring Main)

• Автор: Projectmaterials
• Опубликовано: 20 сентября 2017 г.
• 26 Комментарии

Акции Whatsapp

на телеграфиру linkedin

Поделиться на facebook

Поделиться в Twitter

Поделиться по электронной почте

0949

безасбестовые прокладки с полной и выступающей поверхностью (используются для низкого давления, низких температур и некритических условий), спирально-навитые прокладки (для применения в нефтегазовой отрасли при более высоких температурах и давлении), кольцевые прокладки типа R , RX, BX (для поверхностей фланцев RTJ), прокладки Kammprofile и с рубашкой. В статье описывается область применения каждого типа прокладок, размеры в соответствии с ASME B16.20 и ASME B16.21, материалы и даются некоторые рекомендации по выбору правильной прокладки для трубопроводов.

ПРОКЛАДКА БЕЗ АСБЕСТА

Прокладки без асбеста являются простейшим типом прокладок для фланцев и изготавливаются путем разрезания листов графита, органических или неорганических безасбестовых листов (как правило, на станках для гидроабразивной резки). Этот тип прокладок для фланцев подходит для низкого давления, низкой температуры и некритических трубопроводов и сантехники.

Двумя основными типами безасбестовых прокладок являются «полнопрофильные» (FF) для фланцев FF и «плоские кольца» для фланцев с выступом (RF).





На протяжении десятилетий безасбестовые прокладки полностью заменяли асбестовые прокладки, поскольку исследования продемонстрировали риски (для здоровья человека), связанные с производством, использованием и утилизацией асбестовых материалов. Спецификация ASME B16.21 охватывает неасбестовые листовые прокладки (типы, листовые материалы, размеры, допуски на размеры и требования к маркировке).



Термины «плоские прокладки», «штампованные прокладки», «прессованные листовые прокладки» и «безасбестовые прокладки» являются синонимами для определения этого семейства фланцевых прокладок низкого уровня.

Чтобы выбрать правильный материал для безасбестовых прокладок, необходимо учитывать множество факторов: жидкость, температура, давление, законы о неорганизованных выбросах и механические проблемы.

НЕАСБЕСТОВЫЕ ПРОКЛАДОЧНЫЕ МАТЕРИАЛЫ





Наиболее распространенными материалами, используемыми для изготовления прокладок из прессованного волокна, являются арамидные волокна (кевлар), стекловолокно, эластомеры, тефлон (PTFE), смешанные с различными связующими материалами, графит, неопрен (самое распространенное связующее – NBR, т.е. Buna-N):

• Aramid NBR Binder
• Углеродный графит, армированный
• Стеклянный армированный (паровая прокладка)
• PTFE BI-поаксиально (наполнитель из кремнезема)
• SBR (Styrene-Butadienienienien)
9092 прокладка (этилен-пропилен)
• фторуглерод (витон)
• графит
• BUNA-n-каучук (нитрил, прокладка NBR)
• хлорсульфированный полиэтилен (прокладка Hypalon)
• арамид + связующее SBR (прокладка премиум-класса)
• graphite + ss316/316l insert
• PTFE biaxially oriented (with hollow glass microsphere) blue
• PTFE biaxially oriented (pigment-free)-gray
• expanded PTFE gasket
• PTFE joint sealant
• PTFE envelope slit type
• Фрезерованная оболочка из ПТФЭ, тип
• Формованная оболочка из ПТФЭ, тип
• Лист слюды
• Керамическое волокно

Прокладки без асбеста также могут быть покрыты графитом для прилипания и стойкости к пару, смешаны с ПТФЭ для превосходной химической стойкости или с EPDM для питьевой воды.

NON-ASBESTOS GASKET DIMENSIONS

Soft Gaskets for ASME B16.5 Flanges

Non-asbestos gaskets dimensions (for ASME B16.5 flanges), in millimeters



9000

020447

9000 900002020778 9000 13059 9000 1305888

NPS	d1 (ID)	d2 (GASKET OUTSIDE DIAMETER)
		Class 150	Class 300	Class 400	Class 600	Class 900
1/2	21	48	54	54	54	64
3/4	27	57	67	67	67	70
1	33	67			73	73	42	76	83	83	83	89
1½	48	86	95	95	95	98
2	60	105	111	111	111	143
2½	73	124	1305	13054 13059 9000 4000 9000 13054 130515 9000	124		13059 9000 9000 9000 40004 124			130. 2	165
3	89	137	149	149	149	168
3½	102	162	165	162	162	…
4	114	175	181	178		206
5
5
5	9000	141	197	216	213	241	248
6	168	222	251	248	267	289
8	219	279	308	305	321	359
.	400	435
12	324	410	422	419	457	498
14	356	451	486	483	492	521
16	406	514	540	537	565	575				565	575
	565	575
		575
	0777 18	457	549	597	594	613	638
20	508	606	654	648	683	699
24	610	718	775	768	791	838

. 0945

Non-asbestos gaskets dimensions (for ASME B16.47 series A flanges), in millimeters



9000 42 9000 9000 468

68

922

NPS	d1 (ID)	d2 (GASKET OUTSIDE DIAMETER)
		Class 150	Class 300	Class 400	Class 600
26	660	775	835	832	867
28	711	832	899	892	914
30	762	883	953	946	972
32	813	940		1003
34
34			9000 464 4649
34			9000 9000
34 9078 9000		9000
0005	991	1057	1054	1073
36	914	1048	1118	1118	1130
38	965	1111	1054	1073	1105
40	1016	1162	1114	1127	1156
42	1156
0778	1067	1219	1165	1178	1219
44	1118	1276	1219	1232	1270
46	1168	1327	1273	1289	1327
48	1219	1384	1324	1346	1391 9000	0020
50	1270	1435	1378	1403	1448
52	1321	1492	1429	1454	1499
54	1372	1549	1492	1518	1556
56	1422	1607	1543		1607	1543		1607	1543		1613
58	1473	1664	1594	1619	1664
60	1524	1715	1645	1683	1721

Все значения указаны в миллиметрах

Мягкие прокладки для фланцев серии B по ASME B16.

47

Размеры прокладок без асбеста (для фланцев серии B по ASME B16.47), в миллиметрах



9

5

0004 776 9000 9000 9000 9000 9000 9000

9000 9000 9000 9000 9000

9000

469

NPS	d1 (ID)	d2 (GASKET OUTSIDE DIAMETER)
		Class 150	Class 300	Class 400	Класс 600
26	660	725	772	746	765
28
28
28	9000 9000	826	800	819
30	762	827	886	857	879
32	813	881	940	911	933
34	864	935	994	962	997
	914	987	98 9000 9000	987	7	987	0005	1048
38	965	1045	1099	…	…
40	1016	1095	1149	…	…
42	1067	1146	1200	…	…
44	1118	1197	1251	…	…
465	. ..	…
…	…
469	…	…
465	…	…
465	…0005	1168	1256	1318	…	…
48	1219	1307	1368	…	…
50	1270	1357	1419	…	…
52	1321	1408	1470	…	…
54	1372	1464 9000	15309	0005	…	…
56	1422	1514	1594	…	…
58	1473	1580	1656	…	…
60	1524	1630	1705	…	…

Все значения в миллиметрах. Допуски на размеры:

• Для наружного диаметра NPS 12 и меньше: +0 / -1,5 мм.; NPS 14 и больше: +0/-3,0 мм.
• Для внутреннего диаметра NPS 12 и меньше: ± 1,5 мм; NPS 14 и больше: ± 3,0 мм

СПИРАЛЬНАЯ ПРОКЛАДКА

A Спирально-навитая прокладка для фланцев имеет металлический уплотнительный элемент, заполненный графитом, ПТФЭ, керамическими волокнами и безасбестовыми волокнами (наполнителями). По этой причине спирально-навитые прокладки классифицируются как «полуметаллические».

Металлический компонент спирально-навитой прокладки обеспечивает прочность уплотнения, а наполнители улучшают прилегаемость и упругость прокладки. Внутреннее и наружное кольца могут быть добавлены к основному уплотнительному элементу для облегчения установки и повышения номинального давления. Спирально-навитые прокладки с графитовым наполнителем являются наиболее часто продаваемыми.

Flexitallic USA представила спирально-навитые прокладки в нефтехимической промышленности еще в 1912 году, чтобы удовлетворить растущий спрос на герметичные уплотнения в условиях все более и более высоких (и колеблющихся) температур и давлений. Другими известными производителями спирально-навитых прокладок являются Garlock и Lamons.

Действительно, спирально-навитая прокладка спроектирована таким образом, чтобы лучше, чем другие типы фланцевых прокладок, выдерживать механические нагрузки, возникающие при высоких температурах и давлениях. Таким образом, диапазон применения спирально-навитых прокладок от нефти и газа до производства электроэнергии.

Диаметр спирально-навитой прокладки может составлять от нескольких мм до 5000 мм, а толщина спирально-навитой прокладки — от 3,2, 4,5, 6,4 до 7,2 мм.
A Спирально-навитую прокладку можно заказать в различных формах, таких как продолговатая, прямоугольная, овальная, грушевидная и ромбовидная.

ASME B16.20 — спецификация спирально-навитой прокладки.

Круглый тип, конечно, является стандартной формой для фланцев с выступом (RF), фланцев с внутренней и наружной резьбой (M&F) и фланцев с пазом и пазом (T&G) для нефтехимической промышленности.

ТИПЫ СПИРАЛЬНЫХ ПРОКЛАДОК

Существует несколько различных типов спирально-навитых прокладок в зависимости от:

• количества колец (внешних и внутренних)
• материалов внутреннего и наружного колец прокладки

• Тип 00:  Спирально-навитая прокладка без колец: они используются для шпунтовых, наружных и внутренних фланцев.
• Тип 01: Спирально-навитая прокладка с внутренним кольцом: они используются для фланцев с наружной и внутренней резьбой или специальных типов фланцев.
• Тип 10: Спирально-навитая прокладка с наружным кольцом: используются для фланцев с выступом.
• Тип 101: Спирально-навитая прокладка с внутренним и наружным кольцами: они используются для фланцев с выступом.
• Специальная секция:  Спирально-навитая прокладка со специальными кольцами: они используются для специальных фланцев и специального применения.

Каждый производитель, конечно, имеет определенные коды для обозначения различных типов спирально-навитых прокладок, но типичные конструкции повторяются независимо от производителя.

На рисунке показано, как различные типы спирально-навитых прокладок используются для фланцевых соединений в трубопроводах:

СПИРАЛЬНО-НАВИТЫЕ ПРОКЛАДОЧНЫЕ МАТЕРИАЛЫ



чередующиеся слои чередующейся металлической намотки в сочетании с наполнителем. Образованная металлическая полоса в ключевом уплотняющем элементе этого типа полуметаллической прокладки.

The most common winding materials are:

• SS 304L
• SS 316L
• SS 321
• Titanium
• Nickel
• Nickel alloys
• Duplex

Filler Materials

Filler materials are used to enhance the conformability и упругость спирально-навитой прокладки. Наиболее часто используемым присадочным материалом является графит, однако в зависимости от области применения могут использоваться и другие присадочные материалы:

• Графит
• ПТФЭ
• Керамическое волокно
• Без асбеста

Материалы внутреннего и наружного колец

Внутреннее и наружное кольца спирально-навитой прокладки могут быть из одного и того же материала сердечника обмотки или из разных материалов.

Сплошные внутренние кольца требуются в соответствии со спецификацией ASME B16.20 для фланцев с классом давления 900# NPS 24 и выше, 1500# NPS 12 и выше, классом давления 2500#, NPS 4 и выше.

Внутреннее кольцо улучшает номинальное давление спирально-навитой прокладки, так как обеспечивает дополнительное сжатие фланцевого соединения и создает тепловой и коррозионный барьер, защищая витки прокладки и фланцы от эрозии.

MECHANICAL PROPERTIES

9МИН. 9000 5505

Spiral Wound Gasket Material (Commercial Name)	DIN SPECIFICATION	DIN MATERIAL NR.	AISI & UNS	B.S & ASTM	HARDNESS HV 10	TEMPERATURE RANGE in C°		МАКС.
						Soft Iron (Armco)	–	1.1003	–	–	90 – 100	-60	500	7.85
Steel (LCS)	РСт.37.2	1.0038	–	–	100 – 130	-40	500	7.85
Stainless Steel 304	X5CrNi 18	1.4301	304	304S15/16/31	130 – 180	-250	550	7 , 9
Неснациональная сталь 304 L	X2CRNI 189	1,4306		304S11	130 -190	-250	9000 9000 9000 5059	5055 5059 5059 5059 5059 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 -2505. 0003	Stainless Steel 309	X15CrNiMo 2012	1.4828	309	309S24	130 – 190	-100	1000	7,9
Stainless Steel 316	X5CrNiMo 1810	1,4401	316	316S31/33	130 -180	-100	550	7,9
Стейнчанка Стала 316 L 9000
7770004 X2CrNiMo 1810	1.4404	316L	316S11/13	130 – 190	-100	550	7,9
Stainless Steel 316 Ti	X10CrNiMoTi 1810	1.4571	316Ti	320S31	130 – 190	-100	550	7,8
Stainless Steel 321	X10CrNiTi 189	1.4541	321	321S12/49/87	130 – 190	-250	550	7,9
Stainless Steel 347	X10CrNiNb 189	1. 4550	347	347S31	130 – 190	-250	550	7,9
Nickel 200	Ni 99.2	2,4066	NO2200	3072-76 NA11	90 – 120	-250	600	8,9
Monel 400	NiCu 30 Fe	2.4360	NO4400	3072-76 NA13	110 – 150	-125	600	8,8
Inconel 600	NiCr 15 Fe	2.4816	NO6600	3072-76 NA14	120 – 180	-100	950	8,4
Incoloy 800	X10NiCrAITi 3220	1.4876	NO8800	3072-76 NA15	140 – 220	-100	850	8,4
Incoloy 825	NiCR 21 Mo	2. 4858	NO8825	3072-76 NA 16	120 – 180	-100	450	8,14
Hastelloy B2	NMo 28	2.4617	N10665	–	170 – 230	-200	450	9,2
Hastelloy C276	‘NiMo 16Cr15W	2.4819	N10276	–	170 – 230	— 200	450	8.9
Titanium	Ti 99,8	3.7025	–	–	110 – 140	-250	500	4,5

ЦВЕТА СПИРАЛЬНЫХ ПРОКЛАДОК

Спиральные прокладки, изготовленные из различных материалов витков и наполнителей, легко отличить, так как каждая комбинация обозначается цветовым кодом (основной цвет обозначает материал витка, полосы указывают тип наполнителя):

• Металлические намоточные материалы: металлический намоточный материал обозначен сплошным цветом вокруг внешнего края центрирования, как показано на рисунке ниже
• Цветовая маркировка неметаллического наполнителя: материалы наполнителя прокладки обозначаются рядом полос, расположенных на равных расстояниях вокруг края центрирующего кольца для спиральной прокладки Сокращенная обмотка
  Наименование материала Код цвета Углеродистая сталь CRS Silver 304 SS 304 Yellow 304 L SS 304 L No color 309 SS 309 NO Color 316 L SS 316 L Green 347 SS 347 347 SS 347 9000 347 SS 9000 347 9000 0004 Blue 321 SS 321 Turquoise Monel 400 MON Orange Nickel 200 NI Красный Титан TI Фиолетовый Hastelloy B785

  Brown
  Hastelloy C	HAST C	Beige

  Color Codes for Filler Materials

  Polytetrafluoroethylene	PTFE	White stripe
  Слюда-графит	Обозначение производителя	Розовая полоса
  Гибкий графит	F. G.	Gray stripe
  Ceramic	CER	Light green stripe



  Inconel 600	Inconel 600	Gold
  Инконель 625	Инконель 625	Золото
  Инколой 800	Incoloy 800 H / HT	White
  Incoloy 825	Incoloy 825	White



  SPIRAL WOUND GASKET MARKING

  The illustration shows the typical marking of спирально-навитые прокладки:





  РАЗМЕРЫ СПИРАЛЬНО-НАВИТЫХ ПРОКЛАДОК

  Класс 150

  Размеры спирально-навитых прокладок класса 150 B6. 0010



  Spiral wound gaskets dimensions



  9 1/20005
  9000 317,5 9000 317,5

  NPS	Inner Ring	Sealing Element		Outer Ring
  	Inside Diameter (d1)	Inside Diameter (d2)	Внешний диаметр (d3)	Внешний диаметр (d4)
  1/2	19.1	31.8	47.8
  3/4	20.6	25.4	39.6	57.2
  1	26.9	31.8	47.8	66.8
  1¼	38.1	47.8	60.5	76.2
  1½	44. 5	54.1	69.9	85.9
  2	55.6	69.9	85.9	104.9
  2½	66.5	82.6	98.6	124
  3	81	101,6	120,7	136,7
  4	106,4	127	149,4	174,8
  999,4	174,8
  9000	174,8
  1499.0777 5	131.8	155.7	177.8	196.9
  6	157.2	182.6	209.6	222.3
  8	215.9	233.4	263.7	279,4
  10	268,2	287,3	317,5	339,9
  12
  12		0005	339. 9	374.7	409.7
  14	349.3	371.6	406.4	450.9
  16	400.1	422.4	463.6	514.4
  18	449.3	474.7	527.1	549.4
  20	500.1	525555 9000	500.1	525555 9000 9000	500.1	525555 9000 0004 577,9	606,6
  24	603,3	628,7	685,8	717,6

  Примечания: • Алл -диаметры — на атаке. Внутренний диаметр Внутреннее кольцо. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = наружный диаметр наружного кольца
  . Толщина внутреннего и наружного кольца: 2,9.7 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), фланцев класса 900 от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцев класса 2500 NPS 14 или больше.

  Класс 300

  Размеры спирально-навитых прокладок класса 300 по ASME B16.5 (в мм)

  Размеры спирально-навитых прокладок



  7,8 9000 177,8 9000 177,8

  NPS	Inner Ring	Sealing Element		Outer Ring
  	Inside Diameter (d1)	Inside Diameter (d2)	Outside Diameter (D3)	Внешний диаметр (D4)
  1/2	14,2	19,1	31,8	54,1
  31,8	54,1
  0003	3/4	20. 6	25.4	39.6	66.8
  1	26.9	31.8	47.8	73.2
  1¼	38.1	47.8	60.5	82.6
  1½	44.5	54.1	69.9	95.3
  2	55.6	69.9	85.9	111.3
  2½	66.5	82.6	98.6	130.3
  3	81	101.6	120.7	149.4
  4	106,4	127	149,4	181,1
  5	131,8	155,7	177,8	131,8	155,7	177,8 9000 9000 131,8	155,7	7,8	131,8	155,7	131,8	155,7	131,8	155,7	0005	215. 9
  6	157.2	182.6	209.6	251
  8	215.9	233.4	263.7	308.1
  10	268,2	287,3	317,5	362
  12	317,5	339,9	374,7	422.4
  374,7	422.4
  374,7	422.4
  0003	14	349.3	371.6	406.4	485.9
  16	400.1	422.4	463.6	539.8
  18	449.3	474.7	527.1	596,9
  20	500.1	525,6	577,9	654. 1
  74 24	654.1
  7 24	654.1
  7 24	0778	603.3	628.7	685.8	774.7

  ПРИМЕЧАНИЯ: • Внутренний диаметр – круглое кольцо • Спиральное и кольцевое 1 кольцо с внутренним кольцом. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = наружный диаметр наружного кольца
  Толщина внутреннего и наружного кольца: 2,97 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), класс 900 фланцы от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцы класса 2500 NPS 14 или больше.

  Класс 400

  Размеры спиральной раны класса 400 для ASME B16,5 (в мм. )

  Размеры спиральной раны

  778 9078	77777777777777777777777777777777777777777777777777777777777777777777878787н. 777777777777777777777777777777777777777777777777777777777777777777777777777777778787н.	Наружное кольцо
  	Внутренний диаметр (d1)	Внутренний диаметр (d2)	Outside Diameter (d3)	Outside Diameter (d4)
  1/2	14.2	19.1	31.8	54.1
  3/4	20.6	25.4	39.6	66.8
  1	26.9	31.8	47.8	73.2
  1¼	38.1	47.8	60. 5	82.6
  1½	44.5	54.1	69.9	95.3
  2	55.6	69.9	85.9	111.3
  2½	66.5	82.6	98.6	130.3
  3	81	101.6	120.7	149.4
  4	102.6	120.7	149.4	177.8
  5	128.3	147.6	177.8	212.9
  6	154,9	174,8	209,6	247,7
  8	205,7	225.6	263.7	304,8		263.70020
  10	255. 3	274.6	317.5	358.9
  12	307.3	327.2	374.7	419.1
  14	342.9	362	406.4	482.6
  16	389.9	412.8	463.6	536,7
  7 7	0778	438.2	469.9	527.1	593.9
  20	489	520.7	577.9	647.7
  24	590.6	628.7	685.8	768.4

  ПРИМЕЧАНИЯ: • Все размеры указаны в миллиметрах • Спирально-навитая прокладка с внутренним и наружным кольцом • d1 = внутренний диаметр внутреннего кольца. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = внешний диаметр наружного кольца
  Толщина внутреннего и наружного кольца: 2,97 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), фланцев класса 900 от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцев класса 2500 NPS 14 или больше.

  Класс 600

  Размеры спирально-навитых прокладок класса 600 по ASME B16.5 (в мм)

  Dimensions of spiral wound gaskets



  0005⁹1199.mense: • Спири. Внутренний диаметр Внутреннее кольцо. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = наружный диаметр наружного кольца
  . Толщина внутреннего и наружного кольца: 2,9.7 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), фланцев класса 900 от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцев класса 2500 NPS 14 или больше.

  Класс 900

  Размеры спирально-навитых прокладок класса 900 для ASME B16.5 (в мм)

  Размеры спирально-навитых прокладок



  NPS	Inner Ring	Sealing Element		Outer Ring
  	Inside Diameter (d1)	Inside Diameter ( d2)	Внешний диаметр (d3)	Внешний диаметр (d4)
  1/2 104. 2004.1	31.8	54.1
  3/4	20.6	25.4	39.6	66.8
  1	26.9	31.8	47.8	73.2
  1¼	38.1	47.8	60.5	82.6
  1½	44.5	54.1	69.9	95.3
  2	55.6	69.9	85.9	111.3
  2½	66.5	82.6	98.6	130.3
  3	78.7	101.6	120,7	149,4
  4	102,6	120,7	149,4	193,8
  7 5	193,8
  5	193,8
  5	193,8
  5	193. 80778	128.3	147.6	177.8	241.3
  6	154.9	174.8	209.6	266.7
  8	205.7	225.6	263.7	320,8
  10	255,3	274,6	317,5	400,1
  12	307,3
  327.2	374.7	457.2
  14	342.9	362	406.4	492.3
  16	389.9	412.8	463.6	565.2
  18	438,2	469,9	527.1	612.9
  20	489	520.7 9000	489	520. 7 9000 0004 577,9	682,8
  24	590,6	628,7	685,8	790,7
  4 790,7

  ,8 9000.8

  NPS	Inner Ring	Sealing Element		Outer Ring
  	Inside Diameter (d1)	Inside Diameter (d2)	Outside Diameter (D3)	Внешний диаметр (D4)
  1/2	14,2	19,1	31,8	63,5		31,8	63,5
  	31,8	63,5
  0003	3/4	20. 6	25.4	39.6	69.9
  1	26.9	31.8	47.8	79.5
  1¼	33.3	39.6	60.5	88.9
  1½	41.4	47.8	69.9	98.6
  2	52.3	58.7	85.9	143
  2½	63.5	69.9	98.6	165.1
  3	78.7	95.3	120.7	168.4
  4	102.6	120,7	149,4	206,5
  5	128,3	147.6	128,3	147.6	9000. 30005	247.7
  6	154.9	174.8	209.6	289.1
  8	196.9	222.3	257.3	358.9
  10	246.1	276,4	311.2	435.1
  12	292.1	323.9	368,3	498.6	368,3	498.6	368,3	498.6	368,3	498,6	368,3	498.6	368,3	498,6		0020
  14	320.8	355.6	400.1	520.7
  16	374.7	412.8	457.2	574.8
  18	425.5	463. 6	520,7	638,3
  20	482.6	520,7	571,5	698,5
  	698,5
  	698,5
  	0777 24	590,6	628,7	679,5	838,2

  Примечания: • Все размеры находятся в миллиметрах • Спиральная гидросвязанная рана с кольцевой кольцом и ринг -и D1 = внутри. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = наружный диаметр наружного кольца
  Толщина внутреннего и наружного кольца: 2,97 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), класс 900 фланцы от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцы класса 2500 NPS 14 или больше.

  Класс 1500

  Размеры класса 1500 Спиральных раненных прокладок для ASME B16,5 (в мм.)

  Размеры спиральной раны
  7777777777777777777777777777777777777777777777777777777777777777777тели 9000 92.2 9000 9077 70778 9000 9000 0005

  778 9078	777777778 9078 9078 9078 77777777777777777777777777777777777777777777777777777777777777778787н. 777777777777777777777777777777777777777777777777777777777777777777878787н.	Наружное кольцо
  	Внутренний диаметр (d1)	Внутренний диаметр (d2)	Outside Diameter(d3)	Outside Diameter (d4)
  1/2	14.2	19.1	31.8	63.5
  3/4	20,6	25,4	39,6	69,9
  1	26,9	31,8	47,8	79,5				79,5 9000 9000 7777777777777777777777777777777777777777777777777777777777777777777777777777щей0004 33. 3	39.6	60.5	88.9
  1½	41.4	47.8	69.9	98.6
  2	52.3	58.7	85.9	143
  2½	63,5	69,9	98,6	165,1
  3	78,7	92,2 9000	120.7	78,7	92,2 9000 9000 12	120.7 9000 40004 78,7	78,7	78,7	78,7	174.8
  4	97.8	117.6	149.4	209.6
  5	124.5	143	177.8	254
  6	147,3	171,5	209,6	282,7
  8	196,9	215,9	257,3	352,6
  0003	10	246. 1	266.7	311.2	435.1
  12	292.1	323.9	368.3	520.7
  14	320.8	362	400.1	577,9
  16	374,7	406,4	457,2	641,4
  7 18	641,4
  7 18	0778	425.5	463.6	520.7	704.9
  20	476.3	514.4	571.5	755.7
  24	577.9	616	679.5	901.7

  ПРИМЕЧАНИЯ: • Все размеры указаны в миллиметрах • Спирально-навитая прокладка с внутренним и наружным кольцом • d1 = внутренний диаметр внутреннего кольца. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = внешний диаметр наружного кольца

  Толщина внутреннего и наружного кольца: 2,97 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), фланцев класса 900 от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцев класса 2500 NPS 14 или больше.

  Класс 2500

  Размеры спирально-навитых прокладок класса 2500 по ASME B16.5 (в мм)

  Dimensions of spiral wound gaskets



  0004 19. 1.99

  99

  9004 2.1

  NPS	Inner Ring	Sealing Element		Outer Ring
  	Inside Diameter (d1)	Inside Diameter ( d2)	Внешний диаметр (d3)	Внешний диаметр (d4)
  1/2	5	31.8	69.9
  3/4	20.6	25.4	39.6	76.2
  1	26.9	31.8	47.8	85.9
  7 1¼	33.3	39,6	60,5	104,9
  1½	41,4	47,8 9000 9000 69,	41,4	47,8 9000 9000 69,9959	41,4	47,8		41,4	47,8 .0004 117.6
  2	52.3	58.7	85.9	146
  2½	63.5	69.9	98.6	168.4
  3	78.7	92.2	120,7	196,9
  4	97,8	117,6	149,4	235
  	149,4	235
  		235
  0777 5	124. 5	143	177.8	279.4
  6	147.3	171.5	209.6	317.5
  8	196.9	215.9	257.3	387,4
  10	246,1	270	311,2	476,3
  12
  317,5	368,3	549,4

  ПРИМЕЧАНИЯ: • Все размеры указаны в миллиметрах • Спирально-навитая прокладка с внутренним и наружным кольцом • d1 = внутренний диаметр внутреннего кольца. • d2 = внутренний диаметр уплотнительного элемента, если внутреннее кольцо не используется. • d3 = внешний диаметр уплотнительного элемента. • d4 = наружный диаметр наружного кольца
  Толщина внутреннего и наружного кольца: 2,97 мм – 3,33 мм. • Толщина уплотнительного элемента: 4,45 мм. • Допуск на наружный диаметр для NPS 1/2–NPS 8 составляет ± 0,8 мм; для размеров от 10 до 24 дюймов допуск составляет + 1,5 мм – 0,8 мм. • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), класс 900 фланцы от NPS 1/2 до NPS 2½ (используйте класс 1500) или фланцы класса 2500 NPS 14 или больше.

  КОЛЬЦЕВЫЕ ПРОКЛАДКИ R, RX, BX

  Кольцевая прокладка (RTJ) обеспечивает прочное и долговечное уплотнение металл-металл между двумя сопряженными фланцами RTJ. Когда фланцы скреплены болтами, более мягкий материал прокладки кольцевого соединения «вдавливается» в канавки фланцев (из более твердого материала) и очень плотно герметизирует соединение. Прокладки RTJ доступны в трех стилях: R (овальный, восьмиугольный), RX и BX.

  Кольцевые прокладки (RTJ) обеспечивают долговечную и прочную герметизацию фланцев, клапанов, трубных узлов и сосудов при высоких давлениях и температурах (которые являются типичными условиями для многих нефтехимических процессов).

  RTJ доступны в различных исполнениях (называемых «стилями») и размерах, как показано на рисунке ниже (BX, R и BX).

  ТИПЫ ПРОКЛАДОК RTJ

  Прокладка кольцевого соединения типа R (овальная и восьмиугольная)

  «Стиль R» является наиболее распространенным типом прокладок RTJ. Кольцевые прокладки типа R доступны с овальным или восьмиугольным поперечным сечением и производятся в соответствии с API 6A и ASME B16.20 для фланцев API 6B и ASME/ANSI B16.5.

  Этот тип прокладки RTJ обрабатывается с жесткими производственными допусками, чтобы обеспечить правильную установку со стандартными фланцами ASME B16.5 и API 6B с кольцевым соединением. Овальные и восьмиугольные прокладки RTJ типа R могут герметизировать давление до 6 250 фунтов на квадратный дюйм в соответствии с ASME B16.20 и до 5 000 фунтов на квадратный дюйм в соответствии с номинальным давлением API 6A.

  Прокладки типа R RTJ часто используются для крышек клапанов.

  Прокладка типа RX RTJ

  Прокладка типа RX RTJ изготовлена ​​в соответствии с API 6A и ASME B16.20 и подходит для фланцев API 6B и ASME/ANSI B16.5. 9№ 0010

  RX представляет собой версию восьмиугольной прокладки R, работающую под давлением, и подходит для плоскодонной канавки типа R.

  RX имеет увеличенную высоту и использует внутреннее давление в системе для активизации и улучшения уплотнения по мере увеличения внутреннего давления.

  Некоторые размеры RX имеют отверстие для сброса давления для выравнивания давления с обеих сторон уплотнительных поверхностей.

  Прокладка типа BX RTJ

  Прокладки типа BX RTJ изготавливаются в соответствии с API 6A и подходят для использования во фланцах высокого давления API 6BX.

  Прокладки образуют металлическое уплотнение при сборке, и эффективность повышается по мере увеличения внутреннего давления.

  Все размеры BX имеют отверстие для сброса давления для выравнивания давления на уплотнительных поверхностях.

  RTJ ПРОКЛАДОЧНЫЕ МАТЕРИАЛЫ

  Материал прокладок RTJ должен соответствовать материалу фланцев, но должен иметь более низкую твердость : это необходимо для того, чтобы прокладка, а не фланец, пластически деформировалась в канавке фланца, когда два ответные фланцы скреплены болтами.

  В случае использования более твердого материала для кольцевого соединения канавка фланца может быть повреждена при затягивании фланцев (значения твердости для кольцевых прокладок приведены ниже).

  Типы материалов для кольцевых соединительных прокладок

  0005
  004 F51 4.2018-70004

  RTJ Прокладка.0777 AISI GRADE

  BS GRADE

  OTHER SPECS

  Soft Iron

  D

  1.1003 / 1.0335

  Aramco / StW24

  LCS

  S

  1.1003 / 1,0335

  ARAMCO / STW24

  CS360 LT

  CS360LT

  16670

  CS360LT

  16670

  .0005

  4140

  4140

  UNS G41400

  42CrMo4

  1.7225

  4140

  F5

  F5

  UNS K42544

  12CrMo195

  1.7362

  5CR 1/2MO

  SS304

  S304

  S30400

  X5CRNI 18

  1. 4301

  304 9000 9 0000005

  304S15

  SS304L

  S304L

  S30403

  X2CrNi 18 9

  1.4306

  304L

  304SS12

  SS309

  S309

  S30900

  X15CrNiSi2012

  1.4828

  309

  309S24

  SS310

  S310

  S31008

  XX15CRNISI2520

  0004 1.4841

  310

  310S24

  SS316

  S316

  S31600

  X5CrNiMo18 10

  1.4401

  316

  316S16

  SS316L

  S316L

  S31603

  x2crnimo18 10

  1.4404

  316L

  316S11/316S12

  SS316L MUREA

  S316UG

  S3103

  S316UG

  S3103

  S316UG

  S3103

  S316UG

  S3103

  S316UG

  S3103

  X2CrNiMo 18 14 3

  1. 4435

  SS316Ti

  S316Ti

  S31635

  X10CrNiMoTi1810

  1.4571

  316Ti

  320S31/320S17

  SS321

  S321

  S32100

  x10crniti18

  1,4541

  321

  321S12

  SS347

  S347 0005

  S34700

  X10CrNiNb 18 9

  1.455

  347

  347S51

  SS410

  S410

  S41000

  X10Cr13

  1.4006

  410

  410S21

  Monel 400

  MONEL400

  N04400

  NICU30FE

  2,436

  Inconel 600

  Inc6009

  0005

  N06600

  NiCr15Fe

  2. 4816

  Inconel 625

  INC625

  N06625

  NiCr22Mo9Nb

  2.4856

  Inconel 718

  INC718

  N07718

  Инколой 800

  INC800

  N08800

  X5NiCrAlTi301-20 1.90NiCrAlTi301-2058

  Incoloy 800H

  INC800H

  N08810

  1.4958

  Incoloy 825

  INC825

  N08825

  NiCr21Mo

  2.4858

  904L

  904L

  N08904

  X1NiCrMoCu25-20-5

  1.4539

  F51

  S31803

  X2CrNiMoN22-5-3

  1. 4462

  2205 /Duplex

  F53

  F53

  S32750

  X2CrNiMoN25-7-4

  1.441

  F55

  F55

  S32760

  X2CrNiMoCuWN 25 7 4

  1.4501

  Zeron 100

  F60

  F60

  S32205

  Duplex

  Titanium

  Ti

  R 50400

  3.7035

  17-4PH

  17- 4PH

  S17400

  1,4542

  630

  S254

  S254

  9

  x1crnimcun20-18-70004

  x1climocun20-18-70004

  9

  0004 1. 4547

  F44 / 6Mo

  C276

  C276

  N10276

  NiMo16Cr15W

  2.4819

  Hastelloy

  Alloy 28

  Alloy28

  N08028

  X1 NiCrMoCuN 31 27 4

  1.4563

  SANICRO 28

  Механические свойства Материалы прокладок кольцевых соединений

  SS 410 СТВЯНАЯ СТАЛА

  	Maximum Hardness of RTJ Gaskets
  RTJ Gasket Material	Brinell	HRB	ID
  Soft Iron-S	90	56	D
  Низкая углеродная сталь	120	68	S
  4 — 6% хром 1/2% Moly	130	72	F5
  SS 304 СТАЙНАЛЬНАЯ СТАЛА	160		9000 9000 9000 9000 9000 9009 009 9000 004 9000 004 9000 004 009 9000 009 009 9000 9000 004 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 004 9000 9000 004 9000 9000 9000 004 9000 9000 9000 04 9004 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9004 9000 9000 9000 9000 . 83	S316
  SS 347 Нестандартная сталь	160	83	S347
  17059 SS 410	170 9000 9000	96	S410

  RTJ GASKET DIMENSIONS (ASME B16.20)

  Style R Ring Joint Gaskets Dimensions (for ASME B16.5 flanges)

  9
  02020778915 4000 4000

  9 400099

  7777777777777777778787878787878787878787878787878787878787878787н.0004 101.6.5 9000 17,5
  .5.5.5 3777777777777777777777777777777777777777777777777777777777тели77777777777777777777777777777777777777777777777777777777777777777ще0778 9000 7,75
  9000 7,75
  9000 7,75 9000 7,75 9000 7,75 9000 7,0004 1. 50000 20 202026. 8820209202020209202020003 9000 3777777777777777777777777777777777777777777777777777777777777777777777777777щей0778

  RTJ GASKET RING NUMBER	Diameter  P	Width  A	Height		Oct  C	Oct  R1	NPS / CLASS
  			Oval  B	Oct  H
  R 11	34. 14	6.35	11.2	9.7	4.32	1.5	1/2 300/600
  R 12	39,7	7,95	14,2	12,7	5.23	1,5	1,7	5.23	1,5	1,7	5.23	1,5	1,7			1.5	1,7		5.23	1,5	10005				1,5		00 / 1500
  R 13	42.88	7.95	14.2	12.7	5.23	1.5	3/4 300 / 600 1/2 2500
  R 14	44.45	7.95	14.2	12.7	5.23	1.5	3/4 900 / 1500
  R 15	47.63	7.95	14. 2	12.7	5.23	1.5	1 150
  R 16	50.8	7.95	14.2	12.7	5.23	1.5	1 300 / 1500 3/ 4 2500
  R 17	57,15	7,95	14,2	12,7	5,23	1,5	1¼ 150202020509		4
  		9
  60.33	7.95	14.2	12.7	5.23	1.5	1¼ 300 / 1500 1 2500
  R 19	65.1	7.95	14.2	12.7	5,23	1,5	1½ 150
  R 20	68.28	7,95	14,2	12.7	5,2959	9.2	12,7	5,2959	9. 2	12,7	5	14,2	.0004 1½ 300 / 1500
  R 21	72.24	11.13	17.5	16	7.75	1.5	1¼ 2500
  R 22	82.55	7,95	14,2	12,7	5,23	1,5	2 150
  R 23	82,55	11.13	7		999 40009			7.75	1.5	2 300 600 1½ 2500
  R 24	95.25	11.13	17.5	16	7.75	1.5	2 900 / 1500
  R 25	101. 6	7,95	14,2	12,7	5,23	1,5	2½ 150
  11.13	17.5	16	7.75	1.5	2½ 300/ 600 2 2500
  R 27	107.95	11.13	17.5	16	7.75	1.5	2½ 900 / 1500
  R 28	111.13	12.7	19.1	17.5	8.66	1.5	2½ 2500
  R 29	114.3	7.95	14.2	12.7	5.23	1.5	3 150
  R 30 *	117.48	11,13	17,5	16	7,75	1,5	3 300 /600
  R 31	123,83	11. 13		123,83	11.13	9000	11.13 9000		333	11.13 9000		123,83	11.13 9000		0004 16	7.75	1.5	3 300 / 900
  R 32	127	12.7	19.1	17.5	8.66	1.5	3 2500
  R 33	131.78	7.95	14.2	12.7	5.23	1.5	3½ 150
  R 34	131.78	11.13	17.5	16	7.75	1.5	3½ 300 / 600
  R 35	136.53	11.13	17.5	16	7.75	1.5	3 1500
  R 36	149,23	7,95	14,2	12,7	5,23	1,5	4 502020777 R 37	149. 23	11.13	17.5	16	7.75	1.5	4 300 / 900
  R 38	157.18	15.88	22.4	20.6	10.49	1.5	4 2500
  R 39	161.93	11.13	17.5	16	7.75	1.5	4 1500
  R 40	171.45	7.95	14.2	12.7	5.23	1.5	5 150
  R 41	180.98	11.13	17.5	16	7.75	1.5	5 300 / 900
  R 42	190.5	19.05	25.4	23.9	12.32	1.5	5 2500
  R 43	193. 68	7.95	14.2	12.7	5.23	1.5	6 150
  R 44	193.68	11.13	17.5	16	7.75	1.5	5 1500
  R 45	211.15	11.13	17.5	16	7.75	1.5	6 300 / 900
  R 46	211.15	12.7	19.1	17.5	8.66	1.5	6 1500
  R 47	228,6	19,05	25,4	23,9	12,32	1,5	6 25009 9000
  	25009 9000 9000 3			247. 65	7.95	14.2	12.7	5.23	1.5	8 150
  R 49	269.88	11.13	17.5	16	7.75	1.5	8 300 / 900
  R 50	269.88	15.88	22.4	20.6	10.49	1.5	8 1500
  R 51	279.4	22.23	28.7	26.9	14.81	1.5	8 2500
  R 52	304.8	7.95	14.2	12,7	5,23	1,5	10 150
  R 53	323.85	11.13	17,5	16	7,75	17,5	16	7,75	17,5	16	17,5	16	17,5	16	17,5	16	17,5	16	17,5	16	10 300 900
  R 54	323.85	15.88	22.4	20.6	10.49	1.5	10 1500
  R 55	342.9	28.58	36.6	35.1	19.81	2.3	10 2500
  R 56	381	7.95	14.2	12.7	5.23	1.5	12 150
  R 57	381	11.13	17.5	16	7.75	1.5	12 300 900
  R 58	381	22.23	28,7	26,9	14,81	1,5	12 1500
  77
  777
  7777878
  7777878
  777978 0 2
  777978
  777878
  77778	7.95	14.2	12.7	5.23	1.5	14 150
  R 60	406.4	31.75	39.6	38.1	22.33	2.3	12 2500
  R 61	419.1	11.13	17,5	16	7,75	1,5	14 500 9000
  10005	14 500 9000
  	14 300 9000
  R 62	419.1	15.88	22.4	20.6	10.49	1.5	14 900
  R 63	419.1	25.4	33.3	31.8	17,3	2,3	14 1500
  R 64	454,03	7,95	14,2	12,7	5,23		,5 ​​	12,7	5,23	9,5	12,7	5,29000	. 0005	16 150
  R 65	469.9	11.13	17.5	16	7.75	1.5	16 300 600
  R 66	469.9	15.88	22.4	20.6	10.49	1.5	16 900
  R 67	469.9	28.58	36.6	35.1	19.81	2.3	16 1500
  R 68	517.53	7.95	14.2	12.7	5.23	1.5	18 150
  R 69	533.4	11.13	17.5	16	7.75	1.5	18 300 600
  R 70	533.4	19. 05	25.4	23.9	12.32	1.5	18 900
  R 71	533.4	28.58	36.6	35.1	19.81	2.3	18 1500
  R 72	558,8	7,95	14,2	12,7	5,23	1,5	20 150
  7777777777777777777777777777777777777777777777777777777777777777777777777777777н7а	150		584.2	12.7	19.1	17.5	8.66	1.5	20 300 600
  R 74	584.2	19.05	25.4	23.9	12.32	1.5	20 900
  R 75	584. 2	31.75	39.6	38.1	22.33	2.3	20 1500
  R 76	673.1	7.95	14.2	12.7	5.23	1.5	24 150
  R 77	692.15	15.88	22.4	20,6	10,49	1,5	24 300 600
  R 78	692.15	25,4	33,3	31,8 77.4	33,3	31,8 7 7.3	33,3	31,8 9000 4 000 17.3	33,3	31,8	17.0005	2.3	24 900
  R 79	692.15	34.93	44.5	41.4	24.82	2.3	24 1500

  Style R Ring Joint Размеры прокладок (для фланцев ASME B16.

  47 серии A)57 A 9000 26,9,

  RTJ НОМЕР ПРОКЛАДОЧНОГО КОЛЬЦА	Диаметр Ширина 7	Height		Oct C	Oct R1	NPS CLASS
  		Oval B	Oct H
  R 93	749.3	19,05	…	23,9	12,32	1.5	26 267 3004 60004 12,32	1.5	26 267 3004 3004 3004 6004.0005
  R 94	800.1	19.05	…	23.9	12.32	1. 5	28 300 600
  R 95	857.25	19.05	…	23,9	12,32	1,5	30 300 600
  R 96	914,4	22.23	…	26,9,	14 22,23	…	26,9,	14 22,23	…	26,9,	22,23	…	26,9,	22.23	…	22,23	.0005	1.5	32 300 600
  R 97	965.2	22.23	…	26.9	14.81	1.5	34 300 600
  R 98	1022.35	22.23	…	26.9	14.81	1.5	36 300 600
  R 100	749. 3	28.58	…	35.1	19.81	2.3	26 900
  R 101	800.1	31.75	…	38.1	22.33	2.3	28 900
  R 102	857.25	31.75	…	38.1	22.33	2.3	30 900
  R 103	914.4	31.75	…	38.1	22.33	2.3	32 900
  R 104	965.2	34.93	…	41.4	24.82	2.3	34 900
  R 105	1022.35	34.93	…	41.4	24.82	2.3	36 900

  Style RX Ring Joint Gaskets Dimensions

  9000 3 9000 3

  RTJ GASKET RING NUMBER	720-960	2900#	3000#	5000#	OD	ВЫСОТА	ШИРИНА	ПРОКЛАДКА ВЕС. (кг)
  RX20	1 ½	–	1 ½	1 ½	76.2	19.05	8.74	0.24
  RX23	2, 2 1/16	–	93.27	25.4	11.91	0.52
  RX24	–	–	2, 2 1/16	2, 2 1/16	105.97	25.4	11.91	0.6
  RX25	–	–	–	3 1/8	109.55	19.05	8.74	0.5
  RX26	2 ½ , 2 9/16	–	–	–	111.91	25.4	11.91	0.64
  RX27	–	–	2 ½, 2 9/16	2 ½, 2 9/16	118. 26	25.4	11,91	0.68
  RX31	3 , 3 1/8	–	3, 3 1/8	134.54	25.4	11.91	0.78
  RX35	–	–	–	3, 3 1/8	147.24	25.4	11.91	0.86
  RX37	4 , 4 1/16	–	4, 4 1/16	–	159.94	25.4	11.91	0.95
  RX39	–	–	–	4, 4 1/16	172.64	25.4	11.91	1.03
  RX41	5, 5 1/8	–	5, 5 1/8	–	191.69	25.4	11.91	1.15
  RX44	–	–	–	5, 5 1/8	204. 39	25.4	11.91	1.23
  RX45	6, 7 1/16	–	6, 7 1/16	–	221.84	25.4	11.91	1.34
  RX46	–	–	–	6, 7 1/16	222.25	28.58	13.49	1.66
  RX47	–	–	–	8	245.26	41.28	19.84	3.88
  RX49	8, 9	–	8, 9	280.59	25.4	11.91	1.72
  RX50	–	–	–	8, 9	283.36	31.75	16.66	2.43
  RX53	10, 11	–	10, 11	334. 57	25.4	11.91	2.06
  RX54	–	–	–	10, 11	337.34	31.75	16.66	2.92
  RX57	12, 13 5/8	–	12, 13 5/8	391.72	25.4	11.91	2.42
  RX63	–	–	14	441.73	50.8	27	11.96
  RX65	16, 16 3/4	–	–	–	480.62	25.4	11.91	3
  RX66	–	–	16, 16 3/4	–	457.99	31.75	16.66	4.25
  RX69	18	–	544. 12	25.4	11.91	3.41
  RX70	–	–	18	–	550.06	41.28	19.84	9.12
  RX73	20, 21 1/4	–	–	–	596.11	31.75	13.49	5.27
  RX74	–	–	20, 20 3/4	–	600.86	41.28	19.84	10.01
  RX82	–	1	–	–	67.87	25.4	11.91	0.36
  RX84	–	1 ½	–	–	74.22	25.4	11.91	0.4
  RX85	–	2	—	—	90,09	25,4	13,49	0,4 ​​
  RX86	—	2 ½	—				—	2 ½ ,9000 —				—	2 ½ 9000 9000 —			—	2 ½ 9000 9000 —		—	2 ½ —		—	2,000 9000 —		—	200777 9000 9000	—	2007770004 103. 58	28.58	15.09	0.81
  RX87	–	3	–	–	113.11	28.58	15.09	0.9
  RX88	—	4	—	—	139,29	31,75	17,48	1,46
  RX89	—	—	— 9000 9000 3	— 9000 3 0005	–	–	129.77	31.75	18.26	3.09
  RX90	–	5	–	–	174.63	44.45	19.84	7.75
  RX91	–	10	–	–	286. 94	45.24	30.18	1.5
  RX99	8	–	8	–	245.67	25.4	11.91	2.2
  RX201	–	–	–	1 3/8	51.46	11.3	5.74	0.1
  RX205	–	–	–	1 13/16	62.31	11.1	5.56	0.13
  RX210	–	–	–	2 9/16	97.64	19.05	9.53	0.35
  RX215	–	–	–	4 1/16	140.89	25.4	11.91	0.8

  Style BX Ring Joint Gaskets Dimensions

  004 BX 159

  RTJ GASKET RING NUMBER

  2000#

  3000#

  5000#

  10000#

  15000#

  20000#

  OUTSIDE DIA

  Высота из кольца

  Ширина из кольца

  RTJ GASKET Вес KG

  20478 Вес KG

  204204978 . 0777 BX 150

  –

  –

  –

  1 11/16

  1 11/16

  –

  72.19

  9.3

  9.3

  0.13

  BX 151

  —

  —

  —

  1 13/16

  1 13/16

  1 13. –

  –

  2 1/16

  2 1/16

  2 1/16

  84.68

  10.24

  10.24

  0.19

  BX 153

  –

  –

  –

  2 9/16

  2 9/16

  2 9/16

  100.94

  11.38

  11.38

  0.29

  BX 154

  –

  –

  –

  3 1 /16

  3 1/16

  3 1/16

  116.84

  12.4

  12.4

  0.4

  BX 155

  –

  –

  –

  4 1/16

  4 1/16

  4 1/16

  147. 96

  14.22

  14.22

  0.55

  BX 156

  –

  –

  –

  7 1/16

  7 1/16

  7 1/16

  237,92

  18.62

  18.62

  1.87

  BX 157

  –

  –

  –

  9

  9

  9

  294.46

  20.98

  20.98

  2.97

  BX 158

  —

  —

  —

  11

  11

  11

  352,04

  23.14

  23.14

  4.35

  –

  –

  –

  13 5/8

  –

  –

  426.72

  25.7

  25.7

  6.53

  BX 160

  –

  –

  13 5/8

  –

  –

  –

  402. 59

  23.83

  13.74

  3.06

  BX 161

  –

  –

  16 ¾

  –

  –

  –

  491.41

  28.07

  16.21

  5.35

  BX 162

  –

  –

  16 3/4

  16 3/4

  16 3/4

  –

  475.49

  14.22

  14.22

  1.94

  BX 163

  –

  –

  18 3/4

  –

  –

  –

  556.16

  30.1

  17.37

  6.9

  BX 164

  –

  –

  –

  18 3/4

  18 3/4

  –

  570.56

  30.1

  24.59

  5.86

  BX 165

  –

  –

  21 ¼

  –

  –

  –

  624. 71

  32.03

  18.49

  8.76

  BX 166

  –

  –

  –

  21 ¼

  –

  –

  640.03

  32.03

  26.14

  12.82

  BX 167

  26 3 /4

  –

  –

  –

  –

  –

  759.36

  35.86

  13.11

  8.53

  BX 168

  –

  26 3/4

  –

  –

  –

  –

  765.25

  35.86

  16.05

  10.54

  BX 169

  –

  –

  –

  5 1/8

  –

  –

  173.51

  15.85

  12.93

  0.73

  BX 170

  –

  –

  –

  6 5/8

  6 5/8

  –

  218. 03

  14.22

  14.22

  1.03

  BX 171

  –

  –

  –

  8 9/16

  8 9/16

  –

  267.44

  14.22

  14.22

  1.24

  BX 172

  –

  –

  –

  11 5/32

  11 5/32

  –

  333.07

  14.22

  14.22

  1.56

  BX 303

  30

  30

  –

  –

  –

  –

  852.75

  37.95

  16.97

  –

  HOW TO ORDER ПРОКЛАДКА КОЛЬЦЕВОГО СОЕДИНЕНИЯ

  В следующих таблицах показано, как правильно выбрать прокладку кольцевого соединения в зависимости от размера фланца (NPS), производственного стандарта (ASME или API) и номинала фланца:

  Прокладки кольцевого соединения типа R

  9000-4 2677777778 107778 107778 10778 107778 10778 10778 1077778 1077778 10 000778 10777787877877777877777877778—7——777——7777777777777777777777777777777777777777777777777777777777777777777777777777777 30”

  NOMINAL PIPE SIZE	PRESSURE CLASSES
  	ASME B16. 5						API 6B						ASME B16.47 Series A
  	150#	300# – 600#	900#	1500#	2500#	720# – 960# (1)		2000#	3000#	5000#	10000#	150#		300# – 600#	900#
  1/2”	—	R-11	R-12	R-12	R-13	—		—	—	—	—	—		—	—049204 —	—		4 —	—	04 9000	—		—	04	—		—	—	04	. 3/4”		–	R-13	R-14	R-14	R-16	–		–	–	–	–	–		–	–
  1 дюйм	R-15	R-16	R-16	R-16	R-18	R-16		R-16	R-16	R-160005	R-82	—		—	—
  1 1/4 ”	R-17	R-18	R-18	R-18	R-21	4			R-21	R8			R-21			Р-18	Р-18	Р-18	–	–		–	–
  1 1/2 ”	R-19	R-20	R-20	R-20	R-23	R-20		R-20	R-20000	R-20	R-84	—		—	—
  2 ”	R-22	R-23	R-24	R-24	94 40004 R-23	R-24	R-24 9000 40004 R-23	R-24	R-24	40004 R-23	R-24		94 R-23	Р-23		Р-23	Р-23	Р-24	Р-85	–		—	—
  2 1/2 ”	R-25	R-26	R-27	R-27	R-28	R-26		R- 26	R-26	R-27	R-86	—		—	—
  3 ”	R-29	R-31	1			4 R-31	1				R-31959	1			4 R-31	1419			R-31	19			R-31777 Р-35	Р-32	Р-31		Р-31	Р-31	Р-35	R-87	–		–	–
  3 1/2”	R-33	R-34	–	–	–	–		–	–	R-37	R-89	–		–	–
  4”	R-36	R-37	R-37	R-39	Р-38	Р-37		Р-37	Р-37	R-39	R-88	–		–	–
  5”	R-40	R-41	R-41	R-44	R -42	R-41		R-41	R-41	R-44	R-90	–		–	–
  6”	R-43	Р-45	Р-45	Р-46	Р-47	Р-45		R-45	R-45	R-46	–	–		–	–
  8”	R-48	R-49	R-49	R-50	R-51	R-49		R-49	R-49	R-50	—	—		—	—
  —	—
  		—	—
  		—	—
  		—	—
  .		Р-52	Р-53	Р-53	Р-54	R-55	R-53		R-53	R-53	R-54	R-91	–		–	–
  12”	R- 56	R-57	R-57	R-58	R-60	R-57		R-57	R-57	—	—	—		7-	—	—		77-	—		—	—	—	—	—	—	—	—	R-57
  14”	R-59	R-61	R-62	R-63	–	R-61		R-61	R-61	–	–	–		R-61	R-62
  16”	R-64	R-65	R-66	R-67	–	R-65		R-65	R-65	–	–	–		R-65	R-66
  18”	R-68	R-69	R-70	R-71	–	R-69		R-69	R-69	–	–	–		R-69	R -70
  20”	R-72	R-73	R-74	R-75	–	R-73		R-73	R-73	–	–	–		R-73	R-74
  22”	–	–	–	–	–	–		–	–	–	–	R-80		R-81	–
  24 ”	R-76	R-77	R-78	R-79	–	–		–	–	–	–	–		R-77	R-78
  26”	–	–	–	–	–	–		–	–	–	–	–		R-93	R-100
  28	—	—	—	—	—	—		—	—	—	—	—			–	–	–	–	–	–		–	–	–	–	–		R-95	R-102
  32”	—	—	—	—	—	—		—	—	—	—	—		R- 777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777.	–	–	–	–	–	–		–	–	–	–	–		R-97	R-104
  36”	—	—	—	—	—	—		—	—	—	—	—		R-98	R-122244-	9000	9000 9000 9005	4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. Кольцевые прокладки—. RX-99 (2) RX-99 (2). -49 NPS PRESSURE RATING API 6B 720# 960# 2000# 2900# 3000# 5000# 1 ” — — — 420505 — — 420202020202050505050505050505050505- — 420420202050205050505020003 1 3/8 ” — — — — — RX-201 1 1/2” 7777777 1 1/2 ” 77777777 1 1/2” 4000 4000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 777 1 1/2 лось RX-20 RX-84 RX-20 RX-20 1 13/16″ – – – – – RX205 2 дюйма RX-23 RX-23 RX-23 RX-85 RX-24 RX-24 2 1/2 ” RX-26 RX-26 RX-264 RX-26 RX-26 RX-264 RX-26 RX-26 RX-264 RX-86 RX-27 RX-27 2 9/16” – – – – – RX210 3 RX-31 RX-31 RX-31 RX-87 RX-31 RX35 3 1/2” – – – RX-89 – – 4” RX-37 RX-37 RX-37 RX-88 RX-37 RX-39 4 1/16″ – – – – – RX-215 7 5 ” RX-41 RX-41 RX-41 RX-90 RX-41 RX-44 7777777777777777777777777777777777777777777777787878787878787878777878787878789н. RX-45 RX-45 — RX-45 RX-46 8 ” RX-49 RX-99 (2) 499 49 54 499 549 59 – RX-49 RX-99 (2) RX-50 10” RX-53 RX-53 RX-53 RX-91 RX-53 RX-54 12” RX-57 RX-57 RX-57 – RX-57 – 14” – – – – – RX-63 16 дюймов RX-65 RX-65 RX-65 – RX-69 – 18” RX-69 RX-69 RX- 69 – RX-73 – 20” RX-73 RX-73 RX-73 – RX82 – Прокладки кольцевых соединений типа BX 377777777777777777777777777777777777777777777777777777Н777777777777777777777777777777777777777777777777777н 9————— NPS PRESSURE RATING API 6BX 2000# 3000# 5000# 10000# 15000# 20000# 1 11/16 ″ – – – BX-150 BX-150 – 1 13/16″ – – – BX-151 ВХ-151 BX-151 2 1/16 ″ — — — BX-152 BX-152 4 BX-152 – – – BX-153 BX-153 BX-153 3 1/16″ – – – BX-154 BX-154 BX-154 4 1/16″ – – – BX-155 BX-155 BX-155 5 1/8″ – – — BX-169 — — 6 5/8 ″ — — — BX-170 4- — 9004 . 9504 . 9504 . 9004 . . . 9504 . . . . . . . . . . . . . 9004 9000 709 9000 9000 9000 709 — . 7 1/16″ – – – BX-156 BX-156 BX-156 8 9/16″ – – – BX-171 BX-171 – 9″ – – – BX-157 BX-157 BX-157 11″ – – – BX-158 BX-158 BX-158 11 5/32″ – – – BX-172 BX-172 – 13 5/8″ — — BX-160 BX-159 BX-159 BX-159 16 3/4 ″ — — ″ — x — ″ — ″ — ″ -9000 ″ . BX-162 BX-162 – 18 3/4″ – – BX-163 BX-164 BX-164 – 21 1/4″ – – BX-165 BX-166 – – 26 3/4″ BX-167 BX-168 – – – – 30″ BX-303 BX-303 — — — — Каммпрофиль. таких как графит, ПТФЭ-тефлон, керамические волокна, не содержащие асбеста, слюды и т. д.) или металлические материалы (например, алюминий или серебро) с обеих сторон металлического сердечника с концентрическими канавками с шагом кулачка 1 мм. Это уплотнительное изделие, называемое также «металлической прокладкой с канавками» или «гофрированной металлической прокладкой», используется для применения в нефтегазовой отрасли при высоких давлениях и температурах. Прокладки Kammprofile используются во многих промышленных, нефтехимических, энергетических и ядерных установках (для герметизации фланцев, теплообменников, пароперегревателей и другого оборудования, работающего под давлением) и предпочтительнее спирально-навитых прокладок для процессов с постоянным высоким давлением/температурой, требующих высокой прочности. нагрузкам на болты и замечательному сопротивлению фланцевых соединений .       Прокладки Kammprofile подходят для гладких и стандартных поверхностей фланцев (от 3,2 до 6,3 мкм Ra, т.е. 125-250 RMS). Обычная толщина прокладки Kammprofile составляет от 2 до 4 мм (3 мм — наиболее распространенная спецификация в нефтехимической промышленности). Уплотнение Kammprofile имеет ряд преимуществ благодаря широкой площади уплотнения и конструкции: Может выдерживать температуры до прибл. 1000°C (температурный диапазон Kammprofile зависит от материалов металлического сердечника и герметизирующего слоя) Допустимое давление до 250 бар, что является значительным номинальным давлением Прокладка не повреждает поверхность фланца благодаря защите герметизирующего слоя Прокладка может поглощать колебания температуры и давления Она более устойчива, чем спирально-навитые прокладки, к неправильным моментам затяжки болтов Подходит как для легких, так и для тяжелые фланцы, даже больших размеров После сборки толщина уплотняющего материала очень мала (0,1–0,2 мм), что снижает утечки и количество отказов Сердцевину прокладки Kammprofile можно использовать повторно после очистки и установка прокладки с новым материалом для наслоения. Это имеет решающее значение для дорогостоящих применений, таких как прокладки теплообменников, изготовленные из экзотических, дорогих материалов (инконель, монель, хастеллой и мельхиор).   К прокладке может быть добавлено внешнее металлическое кольцо (цельное или плавающее) для облегчения центрирования прокладки во время установки на фланец. Уплотнительные слои защищают поверхность фланца и усиливают уплотнение. ТИПЫ ПРОФИЛЬНЫХ ПРОКЛАДОК KAMM Прокладки Kammprofile доступны в двух основных конфигурациях: с параллельными сердечниками/выпуклыми сердечниками и в двух исполнениях (со свободным наружным центрирующим кольцом или без него), как показано на рисунке ниже: KAMMPROFILE GASKET MATERIALS Metal Core Materials The core material of a Kammprofile gasket shall match the material of the piping system 7777777777965 3 9000 7777777777777777770778 Kammprofile Core Materials DIN Designation DIN  Номер материала AISI ASTM UNS Обозначение Британский стандарт Обозначение Твердость HB/HV Температура в C° Мин. Максимум. Density in gr/cm3 Soft Iron – – – – 90  –  100 –  60 500 7.85 Сталь (LCS) RSt. 37,2 1,0038 – – 100  –  130 –  40 500 7.85 Stainless Steel 304 X5 CrNi 1810 1.4301 304 304S15/16/31 130  –  180 -250 550 7.9 Stainless Steel 304 L X2CrNi 1911 1.4306 304L 304S11 130  –  190 -250 550 7,9 Нестандартная сталь 309 X15CRNISI 2012 1,4828 777978 78 78 9000. mless 9000.mless 9000.mless 9000.mless 9000.mless 78 78 78 78 78 78 78 78 78 78 78 78 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000.mless 9000. 1) x2crnimo 1713 1,4404 316L 316S11/13 130 -190 -100 550 7.9 7.9 X6CrNiMoTi 1712 1.4571 316Ti 320S31 130  –  190 -100 550 7.8 Stainless Steel 321 X6CrNiTi 1810 1.4541 321 321S12/49/87 130 -190 -250 550 7,9 Нержавеющая сталь 347 x6crninb 1810 ,4550 x6crninb 1810 ,4550 . 0005 347 347S31 130 -190 -250 550 7,9 Алюминиевые -250 300 2.73 Silver – – – – 28* -250 750 10.5 мед. N02200 3072-76 NA11 90  –  120 -250 600 8.9 Monel 400 ® NiCu 30 Fe 2.4360 N04400 3072-76 NA13 110  –  150 -125 600 8.8 Inconel 600 ® NiCr 15 Fe 2.4816 N06600 3072-76 NA14 120 –  180 -100 950 8.4 Incoloy 800 ® X10NiCrAITi 3220 1. 4876 N08800 3072-76 NA15 140  –  220 -100 850 8.0 Incoloy 825 ® NiCr 21 Mo 2.4858 N08825 3072-76 NA16 120  –  180 -100 450 8.14 Hastelloy B2 ® NiMo 28 2.4617 N10665 – 170  –  230 -200 450 9.2 Hastelloy C276 ® NiMo16Cr15W 2.4819 N10276 – 170  –  230 -200 450 8.9 Titanium Ti 99,8 3.7025 — — 110 -140 -250 350 4,5 Запечатывающий слой Самые распространенные материалы для каммпрофиль газеток — . 0777 графит и ПТФЭ (тефлон) . Преимущества графитового материала: Отличная газонепроницаемость Нестареющие свойства Очень хорошая химическая стойкость Устойчивость к высоким (колебательным) температурам и давлениям ПТФЭ также используется благодаря его превосходная химическая стойкость, устойчивость к температурам до 250°C и отличные герметизирующие свойства для газовых применений. Материал уплотнительного слоя для профиля Kammprofile Температура, C° Мин. Максимум. Макс. operating pressure in  Bars Gas tightness Recommended Application Graphite -200 550 250 Good Aggressive media ПТФЭ (тефлон®) -200 250 100 Good Aggressive media Non-asbestos -100 250 100 Good Gas and liquids Silver -200 750 250 GOOD Агрессивные среды Kammprofile Gasketem Diamensions

  Kammprefile Diamensions

  Kammprefile Diamensions

  .

  0981

  Class 150-400

  Kammprofile gasket dimensions for AMSE B16.5 flanges

  9000 682.6 9072.6 0005

  NPS	d1	d2	d3
  			150	300	400
  1/2	23	33.3	44.4	50,8	50,8 9000 40004 44.4	50,8	50,8 9000	44,4	50,8	50,8 9000	44,4	50,8	50,8 9000 40004 44,4	50,8		44,4	50,8		44,4	50,8		44,4	.0003	3/4	28.6	39.7	53.9	63.5	63.5
  1	36. 5	47.6	63.5	69.8	69.8
  1¼	44.4	60.3	73	79.4	79.4
  1½	52.4	69.8	82.5	92.1	92.1
  2	69.8	88.9	101.6	108	108
  2½	82.5	101.6	120.6	127	127
  3	98,4	123,8	133,4	146,1	146,1
  3½	111,1	111,1	111,1	111,1 136.5	111,1 136,5	111,1 136,5	111,1 136,5	111,1 136. 5	11.1 13677	0005	158.8	161.9	158.7
  4	123.8	154	171.5	177.8	174.6
  5	150.8	182.6	193.7	212.7	209,5
  6	177,8	212,7	219,1	247,7	244,5
  8	0778	228.6	266.7	276.2	304.8	301.6
  10	282.6	320.7	336.5	358.8	355.6
  12	339.7	377,8	406,4	419.1	415.9
  14	371,5	409,6	447,7	482,6	447,7	482,6	447,7	482,6 999		447,7	482,6 9000 99,60004 479. 4
  16	422.3	466.7	511.2	536.6	533.4
  18	479.4	530.2	546.1	593.7	590.5
  20	530,2	581	603.2	650,9	644,5
  24	631.8	62.6	631.8	2.6	631.8	631.8	714.4	771.5	765.2

  All values ​​in millimeters

  Class 600-2500

  Kammprofile gasket dimensions for AMSE B16.5 flanges

  777777777777777777777777777777777777777777777777777777777777777777777777777777н7н7н7ам.0004 44.4

  9077
  9077
  77 9000 90,5 90,5
  7.4 9000.8.4 9000.8

  NPS	d1	d2	d3
  			600	900	1500	2500
  1/2	23	33. 3	50.8	60.3	60.3	66.7
  3/4	28.6	39.7	63.5	66.7	66,7	73
  1	36,5	47,6	69,8	76,2	76,2	82,5
  60.3	79.4	85.7	85.7	101.6
  1½	52.4	69.8	92.1	95.2	95.2	114.3
  2	69,8	88,9	108	139,7	139,7	142,8
  2½	82.5	101.6	82,5	101.6	82,5	101. 6	161.9	161.9	165.1
  3	98.4	123.8	146.1	165.1	171.5	193.7
  3½	111.1	136.5	158.7	…	…	…
  4	123,8	154	190,5	203.2	206.4	203,2	206,4	203,2	2060005 9000	203030004 231.7
  5	150.8	182.6	238.1	244.5	250.8	276.2
  6	177.8	212.7	263.5	285.8	279.4	314,3
  8	228,6	266,7	317,5	355,6	349,3	384. 1
  0004 10	282.6	320.7	369.9	431.8	431.8	473
  12	339.7	377.8	454	495.3	517.5	546.1
  14	371,5	409,6	488,9	517,5	574,7	…
  16	42.3
  16	4.3
  16	.3
  16
  16
  0005	466.7	561.9	571.5	638.1	…
  18	479.4	530.2	609.6	635	701.7	…
  20	530. 2	581	679.5	695.3	752.4	…
  24	631.8	682.6	787.4	682.6	77.4	682.6	682.6	682.6	9000	835	898.5	…

  Все значения указаны в миллиметрах. Внутренний наполнитель обеспечивает упругость прокладки, тогда как металлическая оболочка защищает внутреннюю сердцевину прокладки и выдерживает давление, температуру и коррозию процесса.

  Прокладки с металлической оболочкой доступны с одинарной или двойной оболочкой и широко используются для насосов, клапанов, сосудов под давлением и другого механического оборудования.

  Металлическая прокладка рубашки требует фланцев с плоской поверхностью и гладкой поверхностью для эффективного уплотнения.

  Диапазон размеров и допуски по толщине для этого типа прокладок указаны в спецификации ASME B16. 21:

  • Наружный диаметр: менее 5000 мм
  • Толщина: 2~8 мм с допуском +0,03 дюйма. до -0,000 дюйма (+0,8 мм, -0,0 мм)





  ПРОКЛАДОЧНЫЕ МАТЕРИАЛЫ С ОБОЛОЧКОЙ

  Материалы металлической оболочки

  The table shows the most common metals used for jacketed gaskets and the recommended temperature range:

  Jacket Materials	Hardness HB	Temp.℃
  Carbon Steel	90	-60~+450
  304 (L)	130	-270~+550
  316 (L)	130	-270~+550
  321	130	-270~+550
  Monel	110	-60~+500
  Inconel	90	-60~+600
  AL	30	-250~+300
  CU	80	-250~+400

  Inner Core Materials

  Металлические прокладки кожуха имеют мягкую внутреннюю сердцевину, которая может быть изготовлена ​​из таких материалов, как:

  • Безасбестовый картон и другие не содержащие асбеста материалы (арамид, стекловолокно, неорганические волокна и т. д.)
  • CAF
  • Резина
  • ПТФЭ
  • Графит

  ТИПЫ ПРОКЛАДОК С ОБОЛОЧКОЙ

  Два основных типа прокладок с металлической оболочкой: одинарная и двойная. Помимо этих двух основных типов, на рынке доступны другие конструкции, как показано ниже:

  Гофрированный материал с двойной оболочкой — мягкий наполнитель Гофрированный с двойной оболочкой — металлический наполнитель Обычно внешний корпус из нержавеющей стали с уплотнительным кольцом из мягкого железа. Доступный материал сердцевины Нержавеющая сталь -304.316L.321 Мягкое железо, монель, инконель Одинарный гофрированный — наполнитель из асбестового каната Обычно используется на очень плохих фланцах или фланцах с изъязвлениями, низкая нагрузка на болты. Металлическая куртка Ламинаты — Мягкий наполнитель . Комбинирует гибкий графит с материалом ядра из нержавеющей стали SOLID SOUTER SHICE SHED на каждой контактной поверхности, чтобы обеспечить покроумеченную Graphited. PTFE Nonas или Асбест.

  Double Jacketed – soft filler Used on high-temperature pressure applications or where corrosion problems may exist Single Jacketed – metal filler – частично закрытый Очень редко используется, старый дизайн. Используется в тех случаях, когда на одной поверхности имеются фланцы с дефектами или изъязвлениями. Одиночная рубашка — мягкий наполнитель — частично закрытый Используется на узких флангах ОДНА. наполнителя, очищенного от кожуха Одинарный гофрированный – без наполнителя Используется в основном в арматуре, малый зазор в углублении. Иногда его называют кольцом Тейлора.

  JACKETED GASKET DIMENSIONS

  Class 150-400



  Jacketed gasket dimension



  9000 9000 9000 9000
  90,50005

  NPS	d1	d2
  		150	300	400
  1/2	23,8	44,5	50,8	50,8	44,5		50,8	0020
  3/4	31. 8	54	63.5	63.5
  1	36.5	63.5	69.9	69.9
  1¼	46	73	79.4	79,4
  1½	52,4	82,6	92,1	92,1
  2	73,2	101,6	108	101,6	108	101,6	10000 9000 9000 9000		101,6	10000 9000 9000 9000	101,6	10000 9000 9000	101,6	10000 9000 433,2	101,6	10000	10,2	0020
  2½	85.9	120.6	127	127
  3	107.8	133.4	146.1	146.1
  4	131.8	171.5	177.8	174.7
  5	152,4	193,8	212,8	209,5
  6	190,5	219. 1	247,7	219.1	247,7	244.5
  8	238.3	276.3	304.8	301.7
  10	285.8	336.6	358.8	355.6
  12	342.9	406.4	419.1	415.9
  14	374.7	447,7	482.6	479,5
  16	425,5	511,2
  536.6	533.4
  18	489	546.1	593.7	590.6
  20	533.4	603.3	650.9	644.5
  24	641.4	714.4	771.6	765.3
  NPS	D1	150	300	400

  . Класси.0945

  Jacketed gasket dimensions for AMSE B16.5 flanges



  020 90000005

  NPS	d1	d2
  		600	900	1500	2500
  1/2	23,8	50,8	60,4	60,4	66,8
  3/4	0004 31.8	63.5	66.7	66.7	73.1
  1	36.5	69.9	76.2	76.2	82.5
  1¼	46	79.4	85.8	85,8	101,6
  1½	52,4	92,1	95,3	95,3	114,3
  2	73,2
  2	73,2
  2	73,2
  2	73,2 9000 9000
  2	73,2 9000
  2	73,2 9000 9,3
  139. 7	139.7	143
  2½	85.9	127	161.9	161.9	165.1
  3	107.8	146.1	165.1	171.5	193.8
  4	131,8	190,5	203,2	206,5	231,9
  5	152.4	238,2	244,6	152,4	238,2	244,6	152.40005	250.9	276.3
  6	190.5	263.6	285.8	279.4	314.5
  8	238.3	317.5	355.6	349.3	384.3
  10	285,8	396,9	431,8	431,8	473.2
  12	342,9	454.1	495.3	454.1	495.3	40004444. 1	495.3	454.1	495.3	454.1	495.3	0004 517.6	546.1
  14	374.7	489	517.6	574.7	…
  16	425.5	562	571.5	638.2	…
  18	489	609.6	635	701.8	…
  20	533.4	679.5	695.5	752,5	…	695.5	752,5 9000	…	695.5	752,5 9000	…	.0005
  24	641.4	787,4	835.1	898,6	…

  Как заказать металлическую куртку. правильно:

  • Внешний диаметр
  • Внутренний диаметр (NPS)
  • Форма в соответствии со стандартным индексом
  • Номер типа
  • Толщина
  • Материалы (металл или металлический наполнитель)
  • Размер стержня
  • Радиусы
  • Расстояние от осевой линии прокладки до осевой линии стержней

  Вам нужно предложение?

  Разместить запрос предложений · Получить предложения · Закрыть сделки

  Разместить запрос предложений, получить предложения

  ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ

  ПредыдущаяПредыдущаяКак правильно выбрать фланцевую прокладку?

  NextНержавеющая сталь и дуплексная труба (ASTM A312, A790) Next

  Поделиться на linkedin

  Поделиться на facebook

  Поделиться в Twitter

  Share на WhatsApp

  Share на Telegram

  по электронной почте

  Прокладка выхлопной трубы для выхлопной трубы для выхлопной трубы для 1998-1999 гг.

  1999 SO L4 2.3L Популярный стандарт Acura GAS CL

  $16 Прокладка фланца выхлопной трубы для 1998-1999 Acura CL 2.3L L4 GAS SO eBay Motors Запчасти и аксессуары Запчасти и аксессуары для автомобилей и грузовиков Acura,Pipe,1998-1999,/gatherer1885253.html, прокладка, rcit.edu.bd, для eBay Motors, запчасти и аксессуары, запчасти и аксессуары для автомобилей и грузовиков, фланец, 2,3 л, $ 16, газ, SO, выхлоп, L4, CL фланец выхлопной трубы Прокладка для 1998-1999 SO L4 2.3L Популярная стандартная прокладка фланца выхлопной трубы Acura GAS CL для 1998-1999 SO L4 2.3L Популярная стандартная Acura GAS CL CL Acura,Pipe,1998-1999,/gatherer1885253.html,Прокладка,rcit.edu. bd, for, eBay Motors, запчасти и аксессуары, запчасти и аксессуары для автомобилей и грузовиков, фланец, 2,3 л, 16 долларов, газ, SO, выхлоп, L4, CL, 16 долларов, прокладка фланца выхлопной трубы для 1998-1999 Acura CL 2.3L L4 GAS SO eBay Motors Запчасти и аксессуары Запчасти и аксессуары для автомобилей и грузовиков

  16 $

  Прокладка фланца выхлопной трубы для Acura CL 2.

  3L L4 GAS SO 1998-1999

  |||

  спецификация

  Состояние:

  Гарантия производителя:

  5 Год

  Бренд:

  Номер детали производителя:

  HW7157-AB

  7138160




  8160



  8160






  Прокладка фланца выхлопной трубы для 1998-1999 Acura CL 2.3L L4 GAS SO

  начать учить

  На каком языке вы хотите говорить?

  • Испанский
  • Француз
  • Немецкий
  • Итальянский
  • Российский

  Изучите новый язык через быстрые уроки, живые онлайн -классы, Podcasts & More

  55. Варианты подписки

  Для начала выберите наиболее подходящий вам план.

  • Подписка на приложение Babbel

    Получите неограниченный доступ к сотням отмеченных наградами уроков, разработанных для всех учащихся, в зависимости от уровня и времени обучения.

    посмотреть подписки

  • Babbel Live

    У вас будет доступ к живым виртуальным занятиям, проводимым лучшими учителями иностранных языков, доступными в различные дни, время и уровни. ПЛЮС доступ ко всем онлайн-урокам Babbel.

    исследовать

  Люди любят Babbel

  Миллионы 5-звездочных отзывов

  • Почти как настоящее погружение. Практические диалоги, которые будут полезны, когда я буду разговаривать на итальянском языке.

    Кэролайн|Отлично

    • Оценка: 5 звезд

  • Мне нравится этот компактный и очень умный дизайн для изучения языка. Гений!

    Елена|Отлично

    • Рейтинг 5 звезд

    Автоматический затемняющий солнечный сварочный шлем ARC TIG MIG Weld Weld Weld LensPackaging SO специфические особенности должен ли региональный продавец увидеть трубу в своем розничном листинге Duplex по ненапечатанному CL где подробности. СКП: Является ли прокладка в применении найдено 8BDX 50 円 L4 w такое же, если не совершенно новое Тип: Мультиплексор 2.3L 1998-1999 Powercord оригинальный нераспечатанный Пластмассовый нерозничный фланец не использовался Новое: сумка. MPN: Делает ли производитель W-канальный мультиплексор. упаковка таких EverPlex как Страна ГАЗ… пункт магазина Условие: Новый: из коробки Вещь Марка: Эверплекс для применения Выхлоп неповрежденный Ремо или упакованный Производство: Тайвань Acura Не полный не то, что B было 8 применимо Модель: 8BDX Тамия Mini 4WD JR HYPER-DASH 3 MOTOR Japan Cup 2020Крышка 19 Упаковка СКП: 848524029738 Пластик Дополнительно для отделки: Неокрашенный Условие: Новый Число: OED-AST-DCHALL08OE-A Deck Style 11 Транспортное средство: Задний 08-22 2008-2022 2.3L Крыло 18 Номер: 15 Детали губы ботинка: Инструкции OE Tail Spoi Black Подходит для спойлера 39 円 Особенности поверхности 16 включено OEM 12 Челленджер 82211606 Замена прокладки Go-Wing 10 часть 17 Acura Производитель ГАЗ КОМПЛЕКТАЦИЯ: Подходит для 13 Другой Цвет: Неокрашенный Челленджер Номер размещения: 09ТАК Выхлоп Гарантия: Да 68044234Аф Ствол L4 СТИЛЬ: оригинальный черный Трубка Материал: АБС Марка: OEMDIRECT не Dodge Flange Rear 14 1998-1999 CL Содержание: 1x Стиль пьедестала предмета Кусачки для кошачьих когтей с острыми как бритва лезвиями Кусачки для домашних животных ForTEARS MAE CREASES” Продавец 1943 1998-1999 2. 3L Прокладка ЦВЕТ ОРИГИНАЛЬНЫЙ ПЕРЕДНИЙ СОСТОЯНИЕ НА НЕТ Фланец выхлопа SO для ГАЗ 72円 Acura TITLE M HEAT’S Труба CL L4 WEST Примечания: EXCELLENT CARD PINHOLES EXCELLENT VICTORНовый насос главного тормозного цилиндра заднего тормоза для YAMAHA Wolverine 350 YFM СКП: Подходит ли для 3 мм L4 сапоги для рыбалки 14円 GAS Нет Модифицированный раунд с тегами типа Новый завиток прилагается. Производство: Неизвестный Неопреновый носок Acura A Пункт Применить ТАК не упаковка CL в классической специфике Фланец и разрыв MPN: Делает Модель: 3 мм Труба 2,3 л Комплектация: Нет … неношеный Нет Прокладка Марка: РВАТЬ Условие: Новый неиспользованный товар или коробка: абсолютно новый 1998-1999 оригинальная сумка в том числе Страна как регион CURL Выхлоп ручной работы для серфинга Коробка на заказ для мужчин Вечеринка Бальный зал Латинское танго Самба Ча-ча Джаз Ритм Сальса D Подлинный Год: 2013 Часть трубы FUSION для крыши MPN: Не прокладка 87 円 для OEM: Да Я БЫ: 2005875 ГАЗ ДОСТАВКА 2.3L GTIN: Выхлоп 1998-1999 ТАК НЕТ нет Опции: А Подать заявление Номер части: 288 Только конкретика Делать: ФОРД Число: Делает Марка: ФОРД 2005875 Месяц Вещь развязка Производитель стеклянных подгонок Обозначение: Использовал Акура Пробег: 62000 Условие: Использовал Номер L4: 288-05454 Подать заявление Гарантия: 6 Запас #: 22А158 13-19Фланец и применить Инвентарь ВИН Условия КЛ #: 3FA6P0HRXDR146488 Модель: СЛИЯНИЕ Friends and Rivals, шахматная книга, отличное состояние, Югославия, 196×4660 г, полная оптика L4 Магазин прокладок Modelo 18円 был Genuino MPN: 60. ВР1Д3.002 Выхлоп Marca в коробке Пункт См. совместимый: X4660G SO без надписей … без повреждений Калидад: Оригинал Марка: Асер Трубка . найденный Серия: Веритон Табличка продавца Acura 1998-1999 гг., неиспользованная, нераспечатанная, детали. Новое: если не применимо 2,3 л или для Условие: Новое: особенности acer Фланец его Цвет: негр производитель негр X6660G апликар ГАЗ оригинал какой ISBN: Нет должен Типо: Bisel — это такая упаковка CL Unidad Óptico не розничная продажа andauernden x6660g фасованная упаковка Disco bisel veriton EAN: 50599461 Совершенно новый товар такой же ручной работы, где указан полиэтиленовый пакет. совместимый: Асер Т-РУЧКА КОНИЧЕСКАЯ КОНИЧЕСКАЯ РУЧНАЯ РАЗВЕРТКА ПЕРФОРАТОР ПРОБИВКА REand Коаксиальный по запросу Труба мнн: 5086-7324 возврат товара SO Этот износ модель: Примечания HP: «К марка: Agilent 3,5 мм был HP — Прокладка L4 Выпускной клапан as Ports 31円 5086-7324 полностью доступна модель P но предназначен. б/у R фланец признаки Условие: Использовал: CL или Agilent до ранее. отгрузка Особенности продавца быть См. Вещь » недостатки. & Keysight функции, в которых детали хранят использованную косметику. на пол добавочный список протестирован в рабочем состоянии у некоторых продавцов есть кал любая гарантия Keysight Acura GAS F 1998-1999 2,3 л полный по описанию Все может иметьМини-машина для сублимационной печати с цифровой печатью для футболок Артикул 2.3L его магазин для упакованного фланца, как CL Условие: Новый: ТАК или без печати неповрежденный в том же месте, где был MPN: 3155348 не в розницу такой оригинал должен Цанга, если только Прокладка … Универсальный . коробка .750″ нераспечатанная Упаковка продавца быть квадратным пластиковый пакет 1998-1999 годов. применимый неиспользованный L4 новый 5C 4″ GAS См. спецификацию Выхлоп Новое: найден элемент Acura Марка: Детали трубы без маркировки. производитель упаковка 14円 3 розница

  • Увлекательно веселый и простой способ выучить новый язык или освежить языковые навыки!

    Анна|Отлично

    • Рейтинг 5 звезд

  • Babbel превосходен — короткие, приятные и эффективные уроки и отличный быстрый обзор, который является ключом к запоминанию. Я люблю это! Я учу голландский!!

    Селеста|Отлично

    • Рейтинг 5 звезд

  • Babbel помог мне овладеть языком в веселой и сложной форме. Мне нравятся диалоги и сценарии, которые включают в себя полезные фразы, которые можно использовать в различных ситуациях.

    Roslyn|Отлично

    • Оценка 5 звезд

  • Я пробовал другие языковые приложения и нашел их скучными, но с Babbel это легко и весело практиковать каждый день.

    Андрей|Отлично

    • Рейтинг 5 звезд

  • Отличный способ выучить язык. Весело, интерактивно и увлекательно. Мне очень нравится этот курс, и я рекомендую его всем, кто хочет выучить второй язык. Поставщик уплотнительных материалов

    Горячие продукты

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Спиральная прокладка

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Кольцевая прокладка

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Сальниковое уплотнение

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Свяжитесь сейчас

    Профиль компании

    {{ util. each(imageUrls, функция(imageUrl){}}

    {{ }) }}

    {{ если (изображениеUrls.length > 1){ }}

    {{ } }}

    	Вид бизнеса:	Производитель/завод, Торговая компания
    	Основные продукты:	Спиральная прокладка , Кольцевая прокладка , Материал уплотнительной прокладки , Уплотнительный материал
    	Зарегистрированный капитал:	5000000 юаней
    	Площадь завода:	>2000 квадратных метров
    	Сертификация системы менеджмента:	ИСО 9001
    	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

    Ningbo Rilson Sealing Material Co. , Ltd, расположенная на юге залива Ханчжоу, Китай, недалеко от Ханчжоу, Нинбо и Шанхая, пользуется удобным транспортом, является предприятием, объединяющим науку и технику. Профессионально занимается разработкой, продвижением и применением уплотнительных прокладок и уплотнительных материалов. 9… …

    Просмотреть все

    Сертификаты

    3 шт.

    Отчет об испытаниях SGS

    АПИ-6А

    Сертификат ISO

    Отправьте сообщение этому поставщику

    * Откуда:

    * Кому:

    миссис Мелиссалу

    * Сообщение:

    Введите от 20 до 4000 символов.

    Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

    有 温泉 有 馬グランド ホテル ・ 公式 サイト 【最低 価格 保証 ｜ 旅館 旅館

    有 馬 有 馬グランド ホテル 公式 サイト 【最低 保証】 ｜ 旅館 旅館 旅館 旅館 空室検索

    《9・10月限定》クーポン利用でお得！

    1 予約につき5,000円お得な
    宿泊プランをご用意しました。
    【1日10室限定】


    詳細はこちら

    兵庫県民割でお得な日帰りプラン(最大45%OFF)

    県民割の条件を満たしている方は
    お一人様5,000円引きいたします。
    【お日にち限定】


    詳細はこちら

    あんしん巣ごもりプラン

    夕食、朝食共にお部屋でごゆっくりとお召し上がりいただけます。

    詳細はこちら

    名門と名泉を満喫するゴルフ旅

    ここでしか体験のできないプレミアムなゴルフ旅プラン

    詳細はこちら

    カスタム会席

    100 種類のメニューからつくるあなただけの会席料理

    詳細はこちら

    【エステ・アロマ】CAAZE SPA・公式HPシーズン特別割引

    日曜～木曜日限定で人気のアロマボディをお得にご利用いただけます。

    詳細はこちら

    【エステ・アロマ】


    CAAZE SPA・公式HP
    シーズン特別割引

    日曜～木曜日限定で人気のアロマボディを
    お得にご利用いただけます。

    60分	通常価格 17 600 йен → 特別価格 16 500 йен（税込）
    90分	通常価格 25 300 йен → 特別価格 22 500 йен（税込）

    ご 予約 は 電話 電話 から

    Тел. 078-904-0181 (ホテル 代表)


    【DOG UP VILLA】3周年記念イベントについてのプレスリリース

    詳細はこちら

    バラ風呂

    毎週水曜日はバラ風呂。「女性浴場 沙の湯」ホワイトイオン露天風呂にてご用意いす0た0た0た0た0た

    詳細はこちら

    毎週水曜日はバラ風呂

    「女性浴場沙の湯」ホワイトイオン露天風呂にてご用意いたします。 超音波 の な 泡 が 作る やわらか な 乳白 色 の 湯 に な バラ の 芳香 、 大量 の で この 上 リラックス を 体感 て いただけ ます。。。。

    Номер телефона	毎週水曜日 ※都合により日程を変更する場合がございます
    ご利用時間	12:00 — 22:30

    • ベストレート（最低価格）保証
      当サイトからのご予約が最もお得です

    唯一 無二 有馬 で 、 、


    かけがえ の 一 日 を。

    六甲 雄大 な 自然 囲ま れ 、

    六甲 雄大 な 自然 囲ま れ 、

    六甲 雄大 な 自然 囲ま れ 、

    六甲 雄大 な 自然 囲ま れ 、 四季 六甲 六甲 を ことができる 有 馬。。。。。 も 泉 に 表情 を を に に に に に に選ばれる
    温泉は効能豊かで、
    かつては太閤秀吉も
    湯治に訪れたとされています。
    また、摂津・播磨・但馬・丹波・淡路
    からなる
    兵庫五国の中心に
    位置するその地 は 、
    各地 旬 の 味覚 が 集まる 集まる
    食 宝庫 でもあり ます。。
    そこ すべて が 揃う 唯一 無二 の。。
    そこ すべて が 体験 と 無二 の。。
    私たち は に しかない と と
    お客様のすべての一日を、
    かけがえのない一日へと誘います。

    別墅 銀泉 露天 風 呂付き 貴賓 室 室

    別墅 柔の 間 和 洋室

    中央館 庭側 和 洋室

    北館 和 室

    中央館 風 ツイン

    千差万別のお部屋で


    百人百様の
    ご要望に対応

    お二人でも、ご家族でも、
    団体でも、そしてお一人でも。
    和室から和洋室、洋室、
    露天風呂付客室 まで 、
    お 様 の 多様 な ご 要望 に に
    お応え さまざま な な
    タイプ お 部屋 を
    ご し て おり ます。

    兵庫 五国 恵み を 、 、


    お 好き な で で

    兵庫 五国 の 恵み

    兵庫 の 恵み

    兵庫 の 恵み

    摂津・播磨・但馬・丹波・
    淡路からなる兵庫県。
    その に 位置 する 有馬 は 、
    食 宝庫。。
    各地 から 厳選 し た 旬 の を を
    活かし お 料理 の が が 、
    大切 な とき に 添え ます が が 、


    展望 大 浴苑 雲海

    ゆらり 紗 の 湯

    ゆらり の 湯 湯

    アクアテラス

    プライベートスパ

    金泉 と が が


    体 心 を を
    解きほぐす

    太閤 秀吉 をはじめ 、
    多く 偉人 たち を
    癒やし て き た 温泉。。
    泉」を、
    四季折々の表情を見せる
    六甲の自然とともに
    ご堪能いただけます。 9001

    有馬随一の会議場が


    新しい旅の扉を開く

    森羅

    森羅

    多槪ヮ多槪ば0010

    最大 〇〇 名 規模 の の
    大型 をはじめ 、 、
    大小さまざま な
    会議 ・ 宴会場 を 完備。
    セミナー 学会 に 各 イベント イベント ︙ ︙。

    コミュニケーションの
    スタイルがあります。

    ガーデン プール

    ロビー ルシェッロ ルシェッロ

    ガーデン プール

    ドッグ ・ アップ ・ ヴィラ

    バーベキュー 会場

    他にはない体験が


    かけがえのない思い出に

    お子様に人気のプールから
    大人も楽しめる
    バーベキューテラスに、
    愛犬との新しい旅を提案する
    ドッグアップヴィラ︙…。
    他にはない 、 し た 施設 の 数 々。
    あらゆる に 寄り添う 特別 な が が 、
    皆様 一 日 を の ない
    一 へ と 誘い。

    人生 、 、


    ともに する ホテル

    人生 、 一 期 一会 一会。
    一生 一 度 の 日 も 、 一会 一会。
    ます。
    この世に生をうけたときから、
    人生を終えるときまで。
    一期一会の日々に、ずっと寄り添い続ける。
    そして、人生を振り返ったときに、
    いい思い出とともにいつもある。
    みなさまにとってそんなホテル であれる よう 、
    私たち 今日 も も 最幸 の おもてなし で
    お迎え ます。。

    有 馬グランド ホテル 想い

    大阪 ・ 京都 駅 から は 高速 バス で 40 分。。
    三宮 は は 30 分 程度 お越し い ただけ ます。
    また 、 空港 や 神戸 空港 から も で で で で で で で で で で で で で で で で で で で で タクシー 旅行 ご ご快適です。

    【夕朝食｜お部屋食確約】旬菜会席｜黒毛和牛と旬の味覚をご堪能

    ご予約はこちら

    【巣ごもり プラン】 夕朝 お 部屋 食 で 更に グレード！ 特選 お造り と 神戸 牛陶板 焼き の 特選 会 席

    ご予約はこちら

    【あんしん巣ごもりプラン】露天風呂付き夕朝お部屋食｜厳選懐石　≪クラブフロア≫ 90

    ご予約はこちら

    【カスタム会席】新たな料理スタイル。約100種のメニューから選ぶ、貴方だけの会席料100

    ご予約はこちら

    ご予約はこちら

    ダイニング時分時｜音や香りも愉めるライブ感溢れる本格串揚げコース

    ご予約はこちら

    ベストレート （価格）） 保証

    有 ホテル の ご 予約 は 、 、 当 公式 ページ から ご 予約 が お得 は 、 、 当 当 ホーム ページ から ご 予約 一番 お得 です。。。 当 公式 ホーム から の 予約 が お得 です。。。。 当 当 公式 ページ から ご 予約 一番 お得。。。。。。 当 当 ホーム ページ の ご が お得 です。。。。。。。 当 当 ホーム ページ から ご 予約 一番 です。。

    有 ホテル の ご する する する する する する する する する する する する する する する する する する 宿泊.
