Основные нормируемые характеристики коаксиальных кабелей

Для обеспечения качественной работы систем передачи данных коаксиальные кабели должны соответствовать определенным электрическим характеристикам. Основные нормируемые параметры включают:

• Электрическое сопротивление проводников постоянному току
• Сопротивление изоляции
• Волновое сопротивление
• Коэффициент затухания
• Неоднородность волнового сопротивления
• Переходное затухание между парами
• Коэффициент защитного действия экранов
• Испытательное напряжение

Эти параметры определяют качество кабеля при производстве и строительстве линий связи.

Первичные и вторичные параметры коаксиальных кабелей

К первичным параметрам относятся:

• R — активное сопротивление проводников
• L — индуктивность
• C — емкость
• G — проводимость изоляции

Вторичные параметры включают:

• β — коэффициент фазы
• ν — коэффициент распространения

Первичные и вторичные параметры не нормируются напрямую, но определяются конструкцией кабеля и свойствами материалов.

Волновое сопротивление и коэффициент затухания

Волновое сопротивление и коэффициент затухания являются ключевыми характеристиками, определяющими конструкцию коаксиальных пар. Номинальные значения и допустимые отклонения этих параметров нормируются техническими условиями.

Волновое сопротивление коаксиального кабеля рассчитывается по формуле:

Z = 138 * log(D/d) * √(ε)

Где D — внутренний диаметр внешнего проводника, d — диаметр внутреннего проводника, ε — диэлектрическая проницаемость изоляции.

Коэффициент затухания α зависит от частоты сигнала f и рассчитывается как:

α = A * √f + B * f

Где A и B — коэффициенты, определяемые конструкцией кабеля.

Неоднородность волнового сопротивления

Неоднородность волнового сопротивления является важнейшим параметром, характеризующим качество коаксиальных пар. Она оценивается по:

• Максимальному пиковому выбросу на импульсной характеристике
• Пиковому выбросу на характеристике затухания отражения

Нормирование неоднородностей позволяет контролировать качество кабеля при производстве и строительстве линий.

Влияние конструкции на характеристики кабеля

Конструкция коаксиального кабеля оказывает существенное влияние на его электрические характеристики:

• Материал и диаметр проводников определяют активное сопротивление
• Тип диэлектрика влияет на емкость и тангенс угла диэлектрических потерь
• Конструкция экрана (толщина и количество слоев) определяет защитные свойства
• Геометрические размеры влияют на волновое сопротивление

Правильный выбор конструкции позволяет обеспечить требуемые характеристики кабеля.

Методы измерения параметров коаксиальных кабелей

Для контроля качества коаксиальных кабелей применяются различные методы измерений:

• Измерение сопротивления проводников омметром
• Определение волнового сопротивления методом стоячей волны
• Измерение коэффициента затухания по методу разности уровней
• Контроль неоднородностей импульсным рефлектометром
• Измерение защитного действия экрана трехпроводным методом

Комплексные измерения позволяют оценить соответствие кабеля требованиям нормативной документации.

Факторы, влияющие на качество передачи сигнала

На качество передачи сигнала по коаксиальному кабелю влияют следующие факторы:

• Затухание сигнала, зависящее от длины кабеля и частоты
• Отражения сигнала от неоднородностей волнового сопротивления
• Искажения формы сигнала из-за дисперсии
• Помехи от внешних электромагнитных полей
• Шумы, возникающие в проводниках и диэлектрике

Учет этих факторов необходим при проектировании кабельных линий связи.

Особенности расчета высокочастотных коаксиальных кабелей

При расчете высокочастотных коаксиальных кабелей необходимо учитывать ряд особенностей:

• Зависимость параметров от частоты сигнала
• Влияние поверхностного эффекта на сопротивление проводников
• Потери в диэлектрике на высоких частотах
• Необходимость согласования волновых сопротивлений
• Ограничения по максимальной рабочей частоте

Корректный учет высокочастотных эффектов позволяет создавать кабели для передачи широкополосных сигналов.

Полезные инструменты для разделки коаксиального кабеля и монтажа на него разъёмов

Кроме известных и широко применяемых при строительстве сетей КТВ инструментов для разделки коаксиального кабеля и монтажа на него разъёмов, имеется ряд инструментов и приспособлений, которые, с одной стороны, заметно ускоряют и облегчают данные процессы, с другой, повышают качество монтажа.

Инструменты и приспособления для разъёмов F-типа.

Эти инструменты и приспособления облегчают монтаж разъёмов и на коаксиальный кабель с плотной оплеткой, и на коаксиальный кабель плотно опрессованной оболочкой, и разъёмов с удлиненной кабельной частью, и на коаксиальный кабель с диаметром внешней оболочки 8 мм и выше, где при монтаже разъёмов приходиться прилагать серьезные усилия.
Заявления потребителей кабельной продукции о том, что коаксиальный радиочастотный кабель с полиэтиленовой оболочкой трудно прокладывать, что на него невозможно установить разъёмы, имеют в основе своей отсутствие информации о данных инструментах и приспособлениях, используемых при монтажных работах с данным кабелем.

Инструмент для монтажа разъемов F-типа.

Для облегчения монтажа резьбовых, обжимных и компрессионных разъёмов используют инструмент для монтажа разъёмов F-типа. Он выполнен в виде пластиковой ручки с ответной частью разъёма F(female).

Торец разъёмной части устанавливает диэлектрик коаксиального кабеля точно по срезу корпуса разъёма. В торце разъёмной части имеется отверстие, в которое входит центральный проводник коаксиального кабеля. Небольшое сквозное отверстие в резьбовой части служит для визуального контроля центрального проводника.

Технология работы с этим инструментом проста. В правую руку берем пластиковую ручку с плотно накрученным на неё разъёмом, в левую руку коаксиальный кабель. Начинаем энергично накручивать резьбовой разъём, либо прикладываем усилие к ручке с накрученным на ней обжимным или компрессионным разъёмом в продольном направлении, и … благополучно изламываем коаксиальный кабель в том месте, где мы удерживали его большим и указательным пальцем левой руки.

Причина этой неудачи довольно проста. Усилие, прикладываемое к разъёму с помощью удобной пластиковой ручки, мы увеличили в несколько раз, а удержать коаксиальный кабель двумя пальцами от излома в месте монтажа стало намного труднее.
Кроме того, как показывает опыт, коаксиальный кабель крайне негативно относится к такому «эксперименту». Даже после того, как кабелю вернут первоначальный внешний вид, поврежденные изломом диэлектрик и экран могут стать причиной отражения радиочастотного сигнала, а в крайних случаях, и короткого замыкания центрального и внешнего проводника. Имеется приспособление, исключающее подобные случаи.

Фиксирующий зажим для кабеля.

Для надежной фиксации коаксиального кабеля в месте монтажа служит изготовленное из литой резины приспособление, выполненное в виде диска с крестообразными прорезями. В прорезях нанесены цифры: 3-6 и 6-12. Цифры эти обозначают внешний диаметр коаксиального кабеля в миллиметрах, который зажимается этими прорезями.

Сквозное отверстие в диске служит для крепления любого удобного фиксатора, который позволяет монтажнику случайно не расстаться с любимым приспособлением.

Итак, вторая попытка. Пластиковая ручка для монтажа, с накрученным разъёмом, в правой руке, коаксиальный кабель, который надежно зажат фиксатором, в левой руке. На этот раз монтаж разъёма проходит удачно и кончик центрального проводника, наблюдаемый нами в отверстии резьбовой части, говорит, что монтаж разъёма произведен правильно. Придерживая гайку разъёма, выворачиваем ручку из разъёма F-типа. Резьбовой разъём готов к работе сразу, а обжимной или компрессионный разъём остается закрепить на кабеле специальным инструментом.

Монтажный инструмент для установки разъёма F-типа.

Когда трудно дотянуться до места установки разъёма, либо сильная кисть руки монтажника оказывается больше имеющегося свободного пространства в месте установки, применяют инструмент, позволяющий удлинить руку монтажника на 16 сантиметров и установить разъём F-типа, смонтированный на коаксиальном кабеле RG59 и RG6 , в самые труднодоступные места.

Инструмент выполнен в виде пластиковой рукоятки, с одной стороны которой установлена ответная часть разъёма F-типа с отверстием для центрального проводника коаксиального кабеля, но без контрольного отверстия в резьбовой части, с другой – металлический стержень с универсальным разрезным захватом для гайки разъёма F-типа.

Разрезной захват при установке резьбовых, обжимных и компрессионных разъёмов различных производителей, четко фиксирует гайки шестигранной формы и гайки с шестью выступами.

При установке, даже не прилагая значительных усилий, за счет торсионного эффекта возникающего в стержне инструмента, разъём надежно фиксируется на ответной части. Попытки отвернуть его рукой, обычно заканчиваются неудачей. Демонтаж разъёма с помощью этого инструмента не требует практически никаких усилий.

Инструменты и приспособления для разъёмов BNC-типа.

Для облегчения монтажа разъёмов BNC (male) применяют ряд приспособлений. Как мы отметили ранее, с коаксиальным кабелем справляется фиксатор коаксиального кабеля. Что касается монтажа и установки разъёмов BNC, то есть следующие приспособления.

Инструмент для монтажа разъёмов BNC-типа.

Этот инструмент аналогичен инструменту для монтажа разъёмов F-типа, имеет пластиковую рукоятку, только вместо ответной части разъёма F-типа установлена ответная часть разъёма BNC.
Отверстие для контроля центрального проводника на данном инструменте выполнено иначе, чем на инструменте для разъёма F-типа. Это обусловлено конструкцией разъёма BNC male.
Часто встречаются разъёмы BNC, у которых центральный штырь утоплен в изолятор разъёма. При монтаже разъёма на коаксиальный кабель центральный проводник кабеля попадает в разрезную цангу штыря, упирается в её основание и поднимает штырь из изолятора. Занятие штырем нормального положения в разъёме говорит о правильности проведенного монтажа. Соответственно штырь, оставшийся утопленным в изолятор, сигнализирует о неправильном монтаже разъёма. Для того, чтобы экономить на времени монтажа и постоянно не снимать инструмент с разъёма, контролируя положения центрального штыря, на ответной части разъёма BNC установлен сигнальный механизм.

Он представляет собой подпружиненную площадку со штоком с нанесенной на штоке риской.
При исходном положении штыря эту риску в контрольном отверстии не видно. Та же картина будет наблюдаться после монтажа разъёма на коаксиальный кабель, если центральный проводник кабеля не дойдет до штыря, либо по каким-то иным причинам штырь не займет своего нормального положения.

Если монтаж разъёма проведен правильно, и центральный штырь занял в разъёме нормальное положение, мы увидим, как в контрольном отверстии покажется риска, нанесенная на шток сигнального механизма инструмента.

Монтажный инструмент для установки разъёма BNC-типа.

Инструмент так же аналогичен инструменту для установки разъёмов F-типа, но в отличии от него разрезной захват инструмента для установки разъёмов BNC-типа имеет конусную конструкцию. Захват четко фиксирует байонетный замок разъёма BNC- типа как при установке его на ответную часть разъёма, так и при его снятии.

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Автор: Александр Старченко

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.

1. Коаксиальный кабель для видеонаблюдения

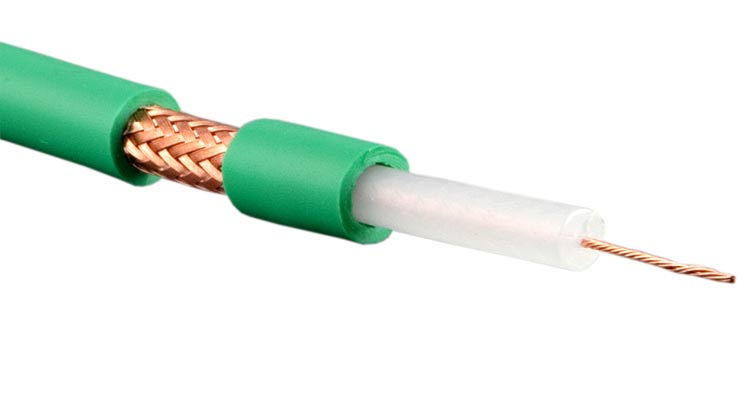

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

• Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
• Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
• Степень защиты от помех – наличие экранирующих оболочек;
• Диаметр изоляции;
• Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

2. Комбинированный кабель с питанием

Комбинированный кабель

В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.

Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.

Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.

Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.

3. Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км. ). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

• UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
• FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.
• STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

1. Прокладка отдельного кабеля питания к каждой камере;
2. Монтаж блоков питания в местах установки каждой камеры;
3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой лучше выбрать?

Какой кабель выбрать для системы видеонаблюдения?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.

Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).

В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Электрический расчет коаксиальных кабелей | Коаксиальные и высокочастотные кабели связи | Архивы

Страница 25 из 38

Раздел 9
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОАКСИАЛЬНЫХ КАБЕЛЕЙ

Общие сведения

Необходимым условием качественной работы любой системы передачи является выполнение определенных требований, предъявляемых к электрическим характеристикам кабелей связи. Поэтому для каждого типа коаксиальных кабелей принимают систему нормируемых электрических характеристик, определяющих их качество при изготовлении, а также при строительстве кабельных линий передачи.
Технические условия или ГОСТ на коаксиальные кабели нормируют следующие характеристики: электрическое сопротивление постоянному току проводников, жил и металлических покровов; электрическое сопротивление изоляции проводников, жил и пластмассовых защитных шлангов; номинальное концевое значение волнового сопротивления и отклонения от номинального; разность волновых сопротивлений концов каждой коаксиальной пары; внутренние неоднородности каждой коаксиальной пары, оцениваемые коэффициентом отражения или затуханием эха, а также входным коэффициентом отражения или затуханием отражения; коэффициент затухания коаксиальных и симметричных пар; переходное затухание на ближнем конце между коаксиальными и симметричными парами; коэффициент защитного действия металлических оболочек; испытательное напряжение между проводниками и экранами коаксиальных пар, а также жилами симметричных пар; омическую асимметрию жил постоянному току в симметричной паре; рабочую емкость симметричной пары и отклонения от номинальной величины.
Первичные параметры R, L, С и G, а также вторичные параметры β и ν не нормируются. Для коаксиальных пар они полностью определяются конструкцией и электрическими свойствами материала проводников и диэлектрика. Для симметричных пар зависимость параметров передачи более сложная, поскольку необходимо считаться с тем, что звездные четверки или симметричные пары находятся в пространстве, ограниченном оболочкой кабеля и стальными экранами коаксиальных пар.
Волновое сопротивление и коэффициент затухания определяют конструкцию пар и кабеля в целом, а отклонения от их номинальных значений характеризуют качество изготовления коаксиального кабеля. Неоднородность — важнейший параметр, определяющий качество коаксиальных пар при изготовлении кабелей на заводах и в процессе строительства кабельных линий передачи. Нормирование неоднородностей волнового сопротивления производится по максимальному пиковому выбросу на импульсной характеристике и пиковому выбросу на характеристике затухания отражения.
Переходное затухание на ближнем конце между коаксиальными парами определяется конструкцией коаксиальных пар, главным образом материалом и конструкцией экранов (толщина и количество лент, а также способ их наложения на внешний проводник). Поэтому этот параметр исследуется и контролируется в процессе конструирования и изготовления коаксиальных кабелей и нормируется на строительных длинах.

Таблица 9.1
Нормированные электрические характеристики коаксиальных пар в строительных длинах коаксиальных кабелей при постоянном токе и t=20° С

Параметр	Объект нормирования	Норма	Коэффициент пересчета на длину /, м
Коаксиальные пары типа 2,6/9,4 (2,6/9,5)
Электрическое сопротивление, Ом/км, не бо-	Внутренний проводник Внешний проводник:	3,7	//1000
лее	для 100% значений	2,5	//1000
	для 90% значений	,2,4	//1000
Электрическое сопротивление изоляции, МОм-км, не менее	Между внутренним и внешним проводниками	10 000	//1000
Испытательное напряжение в течение 2 мин,	Между внутренним и внешним проводниками	3700	—
В	Между экранами коаксиальных пар	430 (300 при переменном токе /= = 50 Гц)
Коаксиальные пары типа 1,2/4,6
Электрическое сопротивление, Ом/км, не более	Внутренний проводник Внешний проводник:	15,85	//1000
	для 100% значений	8,5	//1000
	для 90% значений	8,0	//1000
Электрическое сопротивление изоляции, МОм-км, не менее	Между внутренним и внешним проводниками	15000	//1000
Испытательное напряжение в течение 2 мин, В	Между внутренним и внешним проводниками	2800 (2000 при переменном токе f=50 Гц)
	Между экранами внешних проводников	280 (200 при переменном токе f=50 Гц)
Коаксиальные пары типа 2,1/9,7
Электрическое сопротивление, Ом/км, не более	Внутренний медный проводник	5,15	l/1000
	Внутренний алюмомедный проводник	8,0	l/1000
	Внешний алюминиевый проводник	1,5	l/1000
Электрическое сопротивление изоляции, Мом-км, не менее	Между (внутренним и внешним проводниками	15000	l/1000
Испытательное напряжение-переменным током, В	Между (внутренним и внешним провод никами (в течение 2 мин)	3000
	Между внешним проводником и водой (в течение 3 мин)	5000	_



Нормированные электрические характеристики коаксиальных пар в строительных длинах коаксиальных кабелей при переменном токе и t — 20° С

Коэффициент защитного действия, характеризующий степень защиты коаксиальных кабелей от внешних электромагнитных полей, определяется в основном конструкцией металлических покровов (экран, оболочка, броне- покровы) и поэтому также нормируется только на строительных длинах кабеля.

Прокладка коаксиального кабеля

Прокладка коаксиального кабеля | Полезные статьи — Кабель.РФ

Различные кабельные системы требуют своих проводов. В домах, офисах и нежилых помещениях часто требуется прокладка коаксиального кабеля. Предназначенные для передачи сигнала, провода широко применяются во многих системах.

Коаксиальный кабель: особенности монтажа

Прокладка коаксиального кабеля – это работа, требующая определенных навыков и умений. Провода предназначены для высокоскоростной передачи связи в самых различных областях жизни:

• системы связи,
• военная техника,
• системы вещания и наблюдения,
• компьютерные системы,
• бытовые приборы.

Для обеспечения бесперебойной эксплуатации, монтаж системы требует дополнительных усилий.

• Затухание сигнала – проблема любого провода. Чтобы этого не произошло, важно выбирать провода с двойным экранированием;
• Использование методов, уменьшающих влияние помех (шумоподавляющие фильтры, устранение экранирования аппаратуры и другие), поможет увеличить силу поступающего сигнала;
• Монтаж конструкции вне помещений должен производиться в трубах, коробах и прочих защитных устройствах, во избежание преломления системы;
• Для наружной прокладки лучше использовать те провода, что заключены в оплетку. Это помогает выдерживать большие амплитуды колебания температур, а также воздействие атмосферных осадков, солнечных лучей и противостоять грызунам.

Очень важно знать, что прокладка коаксиальных кабелей невозможна в одной кабеленесущей системе с проводами электропитания!

Прокладка коаксиальных кабелей внутри помещений: правила и возможности

Благодаря тому, что центры обоих проводников кабеля совпадают, а также правильному соотношению между диаметром центральной токопроводящей жилы и экрана, внутри провода образуется своеобразный режим «стоячей волны», который обеспечивает низкие потери электромагнитной энергии. Именно такое свойство обусловило широкое применение кабелей в быту.

Прокладка коаксиального кабеля внутри помещений требует некоторого умения и наличия инструментов. Важно лишь знать некоторые правила:

• коаксиальный кабель для внутренней прокладки должен быть в оболочке ПВХ. Она предохраняет от механических воздействий, прочна и пожаростойка;
• выбирая провода, стоит обратить внимание на экранную оплетку – медная и плотная как раз подходит лучше всего. Наличие алюминиевой и медной оплетки нежелательно, эти два металла взаимно экранируя, могут создавать определенные трудности;

Чем отличаются волоконно-оптические и коаксиальные кабели?

В Allconnect мы работаем над тем, чтобы предоставлять качественную информацию с соблюдением правил редакции. Хотя этот пост может содержать предложения от наших партнеров, мы придерживаемся собственного мнения. Вот как мы зарабатываем деньги.

Как мы зарабатываем деньги

Allconnect — это независимый издатель и служба сравнения, поддерживаемая рекламой. Наши партнеры могут компенсировать нам, когда вы переходите по ссылкам или подписываетесь на услуги через наш сайт. Эта компенсация может повлиять на то, как, где и в каком порядке появляются товары.Кроме того, мы иногда используем партнерские ссылки Amazon, рекомендуя продукт в наших статьях. Мы можем получить компенсацию, если вы перейдете по ссылке и сделаете покупку. Ваша информация передается только выбранным вами поставщикам услуг во время оформления заказа. Эти партнерские отношения позволяют нам бесплатно связывать вас с лучшими поставщиками и продуктами.

Наше мнение — наше

С 1998 года цель Allconnect — помочь вам с уверенностью сравнивать поставщиков и продукты домашних услуг.Мы знаем, что вы доверяете нам точность и беспристрастность. Хотя на нашем сайте представлены не все поставщики или продукты, представленные на рынке, наши рекомендации по статьям основаны на независимых исследованиях и честных мнениях нашей редакционной группы. Наша редакция не получает подарков или прямых компенсаций от наших партнеров.

Интернет — это не то, что волшебным образом появляется в вашем доме.

Если вы не используете спутниковую сеть Wi-Fi, скорее всего, есть кабели от интернет-провайдера, которые идут прямо к вам домой.Однако не все кабели одинаковы. Это может быть оптоволоконный или коаксиальный кабель, и между ними есть некоторые ключевые различия, о которых вам нужно знать, чтобы выбрать лучшего поставщика широкополосного доступа.

Оптоволоконный и кабельный Интернет позволяют подключиться к Интернету, но их структура и ограничения обладают уникальными чертами. Мы собираемся объяснить, какие кабели стоят за каждым, как вы можете извлечь из них пользу и что лучше всего для вас.

Вот что нужно знать о волоконно-оптических и коаксиальных кабелях при покупке интернет-услуг у себя дома.

Что такое оптоволоконный кабель?

Оптоволоконный кабель состоит из небольших гибких жилок из стекла или пластика. В отличие от традиционных медных линий, волоконно-оптический кабель использует свет для передачи значительного объема данных. Это позволяет использовать оптоволоконный кабель с большей пропускной способностью, чем медный коаксиальный кабель.

Кроме того, в отличие от кабельного Интернета, пропускная способность для отдельных клиентов с оптоволоконным Интернетом может стать очень большой, поскольку им не нужно использовать соединение с другими пользователями в том же районе. Независимо от времени, оптоволоконный интернет не должен замедляться из-за перегрузки. Высокоскоростная передача данных должна оставаться молниеносной и с легкостью управлять всеми домашними делами.

Какова скорость передачи данных по оптоволоконным кабелям?

Оптоволоконные кабели обеспечивают скорость до 1 Гбит / с, но, конечно, это зависит от вашего интернет-провайдера и оборудования. Однако большинство интернет-провайдеров по умолчанию работают не так быстро. Обязательно выберите правильный тарифный план и беспроводной маршрутизатор. Тогда вы откроете для себя множество преимуществ подключения нового поколения.

Вы можете подписаться на оптоволоконный Интернет у следующих компаний:

Что такое коаксиальный кабель?

Сделанный в основном из меди, коаксиальный кабель передает данные от места к месту через электричество. Это технология, которую интернет-провайдеры начали использовать, когда коммутируемые и цифровые абонентские линии (DSL) устарели. Хотя есть улучшения по сравнению с коммутируемым доступом и DSL, кабельный Интернет не совсем превосходит оптоволоконный. Тем не менее, кабельный Интернет доступен в большинстве регионов страны и часто по доступной цене.

Кабельный Интернет требует модема, который позволяет вашему дому подключаться к инфраструктуре провайдера интернет-услуг. В свою очередь, вы подключаете модем к роутеру. Вместе модем обеспечивает соединение от интернет-провайдера, а маршрутизатор создает вашу сеть Wi-Fi. Есть также некоторые интернет-провайдеры, которые объединяют модем и маршрутизатор в одно устройство.

Купив собственный модем или маршрутизатор, вы также можете сэкономить деньги. Интернет-провайдеры, как известно, повышают арендную плату, если вам понадобится их оборудование.

Какова скорость передачи данных при использовании коаксиальных кабелей?

К сожалению, в большинстве случаев коаксиальные кабели не обладают достаточной скоростью передачи данных. Некоторые интернет-провайдеры могут получить скорость до 1 Гбит / с (1000 Мбит / с), но это не слишком распространено. Коаксиальный кабель, соединяющий ваш дом, тоже может быть общим. Когда несколько клиентов в одном районе находятся в сети одновременно, может произойти дросселирование, что приведет к снижению скорости.

Вы можете подписаться на кабельный Интернет у следующих компаний:

Кабельный Интернет не так быстр, как волоконный, но вы все равно должны рассчитывать на надежное соединение для работы и развлечений.Мы собрали этот универсальный хаб о кабельном Интернете, в котором перечислены как преимущества, так и недостатки.

Один тип кабеля лучше другого? какой я должен выбрать?

Без сомнения, волоконно-оптические кабели следует выбирать вместо коаксиальных. Волоконно-оптические кабели созданы для завтрашнего дня. По мере развития мира оптоволоконный интернет может адаптироваться и продолжать предоставлять потребителям и предприятиям высокоскоростные данные. Между тем, в ближайшие годы кабельный Интернет, вероятно, будет еще больше отставать.Всегда лучше выбирать актуальную технологию.

Проблема, однако, в том, что вы либо собираетесь платить больше за интернет-услугу, основанную на оптоволоконном кабеле, либо она вообще не будет доступна. В некоторых районах США вы не увидите оптоволоконных кабелей, используемых какими-либо интернет-провайдерами.

По данным Федеральной комиссии по связи, только около 12% населения США имеет доступ к Интернету со скоростью 1000 Мбит / с по оптоволоконным кабелям. Кроме того, при скорости 100 Мбит / с процент жителей, имеющих доступ к оптоволоконному Интернету, увеличивается только до 25% по сравнению с 80% населения, имеющего доступ к той же скорости при кабельном соединении.Таким образом, вы можете застрять с коаксиальными кабелями, но это не обязательно приведет к плохим результатам.

В конце концов, вы не можете принимать решение. Все зависит от вашего местоположения и количества денег, которые вы готовы потратить. Тем не менее, нет никаких сомнений в том, что любой может извлечь выгоду из высокоскоростной передачи данных по оптоволоконному Интернету.

По данным Statista, в 2018 году оптоволоконным интернетом пользовались почти 15 миллионов домохозяйств. Это не очень много, но, вероятно, из-за ограниченной доступности технологии.Если провайдеры интернет-услуг продолжат установку инфраструктуры, мы ожидаем, что дополнительные домохозяйства перейдут с кабельного Интернета на оптоволоконный.

Как узнать, какой кабель использовать? Нужно ли мне заменить какое-либо другое оборудование?

Хотя у вас может возникнуть соблазн сделать это, оптоволоконные и коаксиальные кабели нельзя использовать взаимозаменяемо. Для оптоволоконного интернета потребуется оптоволоконный кабель, а для кабельного интернета потребуется коаксиальный кабель. Это зависит от того, какой тип интернет-сервиса вы используете, поэтому узнайте у своего интернет-провайдера, что подключено к вашему дому.

Тарифный план с вашим интернет-провайдером тоже имеет значение. Это не так просто, как проложить оптоволоконный кабель и получить 1 Гбит / с. Помимо географических ограничений провайдера интернет-услуг, клиенты, которые имеют право на оптоволоконный интернет, должны платить за доступ, а также за высокоскоростные данные высшего уровня. Помните об этом, если хотите перейти с кабельного Интернета на оптоволоконный.

Что касается другого оборудования, оптоволоконный Интернет не использует модем. Скорее всего, интернет-провайдер установит оптический сетевой блок (ONT).ONT, который проложен по оптоволоконному кабелю снаружи дома, затем использует коаксиальный кабель или кабель Ethernet для подключения к маршрутизатору. Так что, скорее всего, у вас будет коаксиальный кабель, даже если будет установлен оптоволоконный Интернет. Кабельный Интернет в любом случае использует коаксиальный кабель.

Покупаете оптоволоконный или кабельный Интернет? Посмотрите, какие интернет-провайдеры доступны в вашем районе, и сравните предложения, чтобы выбрать лучший тарифный план.

Коаксиальный кабель — Infogalactic: ядро ​​планетарного знания

«Коаксиальный кабель» перенаправляется сюда.Чтобы узнать об уговоре, см. Убеждение. RG-59 гибкий коаксиальный кабель в составе:

1. Наружная пластиковая оболочка
2. Щит медный тканый
3. Изолятор внутренний диэлектрический
4. Медный стержень

Коаксиальный кабель или коаксиальный кабель (произносится) — это тип кабеля, у которого есть внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Многие коаксиальные кабели также имеют изолирующую внешнюю оболочку или оболочку.Термин «коаксиальный» происходит от внутреннего проводника и внешнего экрана, имеющих общую геометрическую ось. Коаксиальный кабель был изобретен английским инженером и математиком Оливером Хевисайдом, который запатентовал эту конструкцию в 1880 году. ^[1] Коаксиальный кабель отличается от других экранированных кабелей, используемых для передачи низкочастотных сигналов, тем, что размеры кабеля контролируются, чтобы дать точное, постоянное расстояние между проводниками, необходимое для его эффективного функционирования в качестве линии передачи.

Приложения

Коаксиальный кабель используется в качестве линии передачи радиочастотных сигналов.Его приложения включают в себя фидеры, соединяющие радиопередатчики и приемники с их антеннами, подключения к компьютерной сети (Интернет), цифровое аудио (S / PDIF) и распределение сигналов кабельного телевидения. Одним из преимуществ коаксиальных линий по сравнению с другими типами линий радиопередачи является то, что в идеальном коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним и внешним проводниками. Это позволяет прокладывать коаксиальные кабели рядом с металлическими объектами, такими как водостоки, без потерь мощности, которые возникают в других типах линий передачи.Коаксиальный кабель также обеспечивает защиту сигнала от внешних электромагнитных помех.

Описание

Вырез коаксиального кабеля (не в масштабе)

Коаксиальный кабель передает электрический сигнал, используя внутренний проводник (обычно сплошной медный, многожильный медный или стальной провод с медным покрытием), окруженный изолирующим слоем и весь окруженный экраном, обычно от одного до четырех слоев тканой металлической оплетки и металлической ленты. Кабель защищен внешней изоляционной оболочкой.Обычно на экране сохраняется потенциал земли, и к центральному проводнику прикладывается напряжение для передачи электрических сигналов. Преимущество коаксиальной конструкции заключается в том, что электрическое и магнитное поля ограничены диэлектриком с небольшой утечкой за пределы экрана. И наоборот, электрические и магнитные поля вне кабеля в значительной степени не позволяют создавать помехи сигналам внутри кабеля. Кабели большего диаметра и кабели с несколькими экранами имеют меньшую утечку. Это свойство делает коаксиальный кабель хорошим выбором для передачи слабых сигналов, которые не могут выдерживать помехи от окружающей среды, или для более сильных электрических сигналов, которые не должны излучаться или передаваться в соседние конструкции или цепи. ^[2]

Общие области применения коаксиального кабеля включают распределение видео и кабельного телевидения, радио- и микроволновую передачу, а также подключения к компьютерам и КИП. ^[3]

Характеристический импеданс кабеля () определяется диэлектрической проницаемостью внутреннего изолятора и радиусами внутреннего и внешнего проводников. Контролируемый характеристический импеданс кабеля важен, потому что импеданс источника и нагрузки должен быть согласован для обеспечения максимальной передачи мощности и минимального коэффициента стоячей волны.К другим важным свойствам коаксиального кабеля относятся затухание в зависимости от частоты, допустимое напряжение и качество экрана. ^[2]

Строительство

Выбор конструкции коаксиального кабеля

влияет на физический размер, частотные характеристики, затухание, возможности управления мощностью, гибкость, прочность и стоимость. Внутренний проводник может быть одножильным или многожильным; stranded более гибкий. Чтобы улучшить работу на высоких частотах, внутренний проводник можно покрыть серебром.Стальной провод с медным покрытием часто используется в качестве внутреннего проводника для кабеля, используемого в индустрии кабельного телевидения. ^[4]

Изолятор, окружающий внутренний провод, может быть твердым пластиком, пенопластом или воздухом с прокладками, поддерживающими внутренний провод. Свойства диэлектрика контролируют некоторые электрические свойства кабеля. Обычно выбирают твердый полиэтиленовый (PE) изолятор, используемый в кабелях с низкими потерями. Твердый тефлон (ПТФЭ) также используется в качестве изолятора. В некоторых коаксиальных линиях используется воздух (или другой газ) и имеются прокладки, чтобы внутренний проводник не касался экрана.

Во многих обычных коаксиальных кабелях используется медная оплетка, образующая экран. Это позволяет кабелю быть гибким, но это также означает, что в слое экрана есть зазоры, а внутренний размер экрана немного меняется, поскольку оплетка не может быть плоской. Иногда тесьму покрывают серебром. Для улучшения характеристик экрана некоторые кабели имеют двухслойный экран. ^[4] Экран может состоять всего из двух оплеток, но сейчас более распространено использование тонкого экрана из фольги, покрытого проволочной оплеткой. В некоторых кабелях может быть использовано более двух слоев экрана, например, «четырехкратный экран», в котором используются четыре чередующихся слоя фольги и оплетки. Другие конструкции щитов жертвуют гибкостью ради лучшей производительности; некоторые экраны представляют собой цельнометаллическую трубку. Эти кабели нельзя изгибать резко, так как экран будет перегибаться, что приведет к потерям в кабеле.

Для передачи мощных радиочастот до 1 ГГц доступен коаксиальный кабель с сплошным медным внешним проводником сечением от 0,25 дюйма вверх. Внешний проводник имеет волнистую форму, как сильфон, чтобы обеспечить гибкость, а внутренний проводник удерживается на месте с помощью пластиковой спирали, которая приближается к воздушному диэлектрику. ^[4]

Коаксиальные кабели требуют внутренней структуры из изолирующего (диэлектрического) материала для сохранения расстояния между центральным проводником и экраном. Диэлектрические потери увеличиваются в следующем порядке: идеальный диэлектрик (без потерь), вакуум, воздух, политетрафторэтилен (ПТФЭ), вспененный полиэтилен и твердый полиэтилен. Низкая относительная диэлектрическая проницаемость позволяет использовать более высокие частоты. Неоднородный диэлектрик необходимо компенсировать некруглым проводником, чтобы избежать возникновения горячих точек.

В то время как многие кабели имеют твердый диэлектрик, многие другие имеют вспененный диэлектрик, который содержит как можно больше воздуха или другого газа, чтобы уменьшить потери, позволяя использовать центральный проводник большего диаметра. Коаксиальный пенопласт будет иметь примерно на 15% меньшее затухание, но некоторые типы вспененного диэлектрика могут поглощать влагу — особенно на многих его поверхностях — во влажной среде, значительно увеличивая потери. Опоры в форме звездочек или спиц даже лучше, но дороже и очень чувствительны к проникновению влаги.Еще дороже были коаксиальные кабели с воздушным разнесением, которые использовались для некоторых междугородних коммуникаций в середине 20 века. Центральный проводник подвешивался на полиэтиленовых дисках через каждые несколько сантиметров. В некоторых коаксиальных кабелях с низкими потерями, таких как тип RG-62, внутренний проводник поддерживается спиральной жилой из полиэтилена, так что между большей частью проводника и внутренней частью оболочки существует воздушное пространство. Более низкая диэлектрическая проницаемость воздуха позволяет иметь больший внутренний диаметр при том же импедансе и больший внешний диаметр при той же частоте отсечки, что снижает омические потери.Внутренние проводники иногда покрывают серебром, чтобы сгладить поверхность и уменьшить потери из-за скин-эффекта. ^[4] Шероховатая поверхность удлиняет путь прохождения тока и концентрирует ток на пиках и, таким образом, увеличивает омические потери.

Изоляционная оболочка может быть изготовлена ​​из многих материалов. Обычно выбирают ПВХ, но для некоторых применений могут потребоваться огнестойкие материалы. Для наружного применения может потребоваться, чтобы куртка была устойчива к ультрафиолетовому излучению, окислению и повреждению грызунами. В затопленных коаксиальных кабелях используется водоблокирующий гель для защиты кабеля от проникновения воды через небольшие порезы в оболочке.Для внутренних соединений шасси изоляционная оболочка может отсутствовать.

Распространение сигнала

Двухпроводные линии передачи обладают тем свойством, что электромагнитная волна, распространяющаяся по линии, распространяется в пространство, окружающее параллельные провода. Эти линии имеют низкие потери, но также имеют нежелательные характеристики. Их нельзя согнуть, сильно скрутить или придать им другую форму без изменения их характеристического импеданса, что приведет к отражению сигнала обратно к источнику.Их также нельзя закопать, проложить вдоль них или прикрепить к чему-либо проводящему, поскольку расширенные поля будут индуцировать токи в соседних проводниках, вызывая нежелательное излучение и расстройку линии. Коаксиальные линии в значительной степени решают эту проблему, ограничивая практически всю электромагнитную волну областью внутри кабеля. Поэтому коаксиальные линии можно изгибать и умеренно скручивать без отрицательных эффектов, и их можно прикреплять к проводящим опорам, не создавая в них нежелательных токов.

В радиочастотных приложениях с частотой до нескольких гигагерц волна распространяется в основном в режиме поперечного электрического магнитного поля (ТЕМ), что означает, что электрическое и магнитное поля перпендикулярны направлению распространения. Однако выше определенной частоты отсечки поперечные электрические (TE) или поперечные магнитные (TM) моды также могут распространяться, как в волноводе. Обычно нежелательно передавать сигналы выше частоты среза, так как это может вызвать распространение нескольких мод с разными фазовыми скоростями, создавая помехи друг другу.Внешний диаметр примерно обратно пропорционален частоте среза. Распространяющаяся мода поверхностных волн, которая не включает или не требует внешнего экрана, а только один центральный проводник, также существует в коаксиальном кабеле, но этот режим эффективно подавляется в коаксиальном кабеле с традиционной геометрией и общим импедансом. Силовые линии электрического поля для этой [TM] моды имеют продольную составляющую и требуют длины линии в полуволны или больше.

Коаксиальный кабель

можно рассматривать как разновидность волновода.В поперечной моде ТЕМ00 мощность передается через радиальное электрическое поле и окружное магнитное поле. Это преобладающий режим от нулевой частоты (DC) до верхнего предела, определяемого электрическими размерами кабеля. ^[5]

Разъемы

Основная статья: разъем RF Штекерный разъем F-типа, используемый с обычным кабелем RG-6

Концы коаксиальных кабелей обычно заканчиваются разъемами. Коаксиальные разъемы предназначены для сохранения коаксиальной формы через соединение и имеют такое же сопротивление, как и подключенный кабель. ^[4] Соединители обычно покрываются металлами с высокой проводимостью, такими как серебро или устойчивое к потускнению золото. Из-за скин-эффекта радиочастотный сигнал передается через покрытие только на более высоких частотах и ​​не проникает в корпус разъема. Однако серебро быстро тускнеет, а образующийся сульфид серебра имеет плохую проводимость, что ухудшает характеристики соединителя, что делает серебро плохим выбором для этого применения. ^{[ требуется ссылка ]}

Важные параметры

Коаксиальный кабель — это особый вид линии передачи, поэтому модели цепей, разработанные для общих линий передачи, подходят.См. Уравнение Телеграфа.

Схематическое изображение элементарных компонентов линии передачи. Схематическое изображение коаксиальной линии передачи, показывающее характеристический импеданс.

Физические параметры

В следующем разделе используются эти символы:

Основные электрические параметры

• Последовательное сопротивление на единицу длины в Ом на метр.Сопротивление на единицу длины — это просто сопротивление внутреннего проводника и экрана на низких частотах. На более высоких частотах скин-эффект увеличивает эффективное сопротивление, ограничивая проводимость тонким слоем каждого проводника.
• Шунтовая проводимость на единицу длины в сименсах на метр. Шунтирующая проводимость обычно очень мала, поскольку используются изоляторы с хорошими диэлектрическими свойствами (очень низкий тангенс угла потерь). На высоких частотах диэлектрик может иметь значительные резистивные потери.

Полученные электрические параметры

• Характеристическое сопротивление в омах (Ом). Пренебрегая сопротивлением на единицу длины для большинства коаксиальных кабелей, характеристический импеданс определяется из емкости на единицу длины () и индуктивности на единицу длины (). Упрощенное выражение — (). Эти параметры определяются по соотношению внутреннего (d) и внешнего (D) диаметров и диэлектрической проницаемости (). Характеристический импеданс равен ^[7]

Предполагая, что диэлектрические свойства материала внутри кабеля существенно не меняются в рабочем диапазоне кабеля, этот импеданс не зависит от частоты, превышая примерно пятикратную частоту отсечки экрана. Для типичных коаксиальных кабелей частота отсечки экрана составляет от 600 (RG-6A) до 2000 Гц (RG-58C). ^[8]

• Затухание (потери) на единицу длины в децибелах на метр. Это зависит от потерь в диэлектрическом материале, заполняющем кабель, и резистивных потерь в центральном проводнике и внешнем экране. Эти потери зависят от частоты, и потери становятся выше с увеличением частоты. Потери на скин-эффект в проводниках можно уменьшить, увеличив диаметр кабеля.Кабель с удвоенным диаметром будет иметь половину сопротивления скин-эффекту. Пренебрегая диэлектрическими и другими потерями, кабель большего размера снизит потери дБ / метр вдвое. При проектировании системы инженеры учитывают не только потери в кабеле, но и потери в разъемах.
• Скорость распространения в метрах в секунду. Скорость распространения зависит от диэлектрической проницаемости и проницаемости (которая обычно равна 1).

• Одномодовый диапазон. В коаксиальном кабеле доминирующим режимом (режимом с самой низкой частотой среза) является режим ТЕМ, у которого частота среза равна нулю; он распространяется вплоть до постоянного тока. Режим со следующей наименьшей отсечкой — это режим TE ₁₁ . В этом режиме одна «волна» (две смены полярности) проходит по окружности кабеля. В хорошем приближении условием распространения моды TE ₁₁ является то, что длина волны в диэлектрике не превышает средней длины окружности изолятора; то есть частота не менее

.

Значит, кабель одномодовый от до постоянного тока. до этой частоты, и на практике может использоваться до 90% ^[9] этой частоты.

• Пиковое напряжение. Пиковое напряжение устанавливается напряжением пробоя изолятора. Один веб-сайт ^[10] дает:

где

S _мил — напряжение пробоя изолятора в вольтах на мил

d _дюйм — внутренний диаметр в дюймах

Коэффициент 1150 преобразует дюймы (диаметр) в милы (радиус), а лог ₁₀ в дюймы.

Вышеупомянутое выражение можно переписать ^[11] как

где

S — напряжение пробоя изолятора в вольтах на метр

d — внутренний диаметр в метрах

Расчетное пиковое напряжение часто уменьшается на коэффициент безопасности.

Выбор импеданса

Наилучшие импедансы коаксиального кабеля в приложениях с высокой мощностью, высоким напряжением и малым затуханием были экспериментально определены в Bell Laboratories в 1929 г. и составили 30, 60 и 77 Ом соответственно.Для коаксиального кабеля с воздушным диэлектриком и экраном заданного внутреннего диаметра затухание минимизируется путем выбора диаметра внутреннего проводника, который дает характеристическое сопротивление 76,7 Ом. ^[12] При рассмотрении более распространенных диэлектриков импеданс с лучшими потерями падает до значения в диапазоне 52–64 Ом. Максимальная мощность достигается при 30 Ом. ^[13]

Приблизительный импеданс, необходимый для согласования с дипольной антенной с центральным питанием в свободном пространстве (т. Е. Диполем без отражений от земли), составляет 73 Ом, поэтому коаксиальный кабель 75 Ом обычно использовался для подключения коротковолновых антенн к приемникам.Обычно они связаны с такими низкими уровнями ВЧ-мощности, что характеристики мощности и высоковольтного пробоя не важны по сравнению с затуханием. Точно так же с кабельным телевидением, хотя многие установки для телевещания и головные станции кабельного телевидения используют сложенные дипольные антенны на 300 Ом для приема эфирных сигналов, коаксиальный кабель 75 Ом делает для них удобный симметрирующий трансформатор 4: 1, а также обладает низким затуханием.

Среднее арифметическое между 30 Ом и 77 Ом составляет 53,5 Ом; среднее геометрическое составляет 48 Ом. Выбор 50 Ом в качестве компромисса между допустимой мощностью и затуханием, как правило, упоминается как причина числа. ^[14] 50 Ом также работает достаточно хорошо, потому что он приблизительно соответствует импедансу возбуждения (в идеале 36 Ом) четвертьволнового монополя, установленного на неоптимальной плоскости заземления, например на крыше транспортного средства. Согласование лучше на низких частотах, например, для CB Radio около 27 МГц, где размеры крыши намного меньше четверти длины волны, и относительно плохо на более высоких частотах, VHF и UHF, где размеры крыши могут составлять несколько длин волн. Согласование в лучшем случае плохое, потому что импеданс привода антенны из-за несовершенной заземляющей поверхности является скорее реактивным, чем чисто резистивным, и поэтому коаксиальный кабель на 36 Ом также не будет соответствовать должным образом.В установках, требующих точного согласования, будет использоваться какая-либо схема согласования в основании антенны или где-либо еще в сочетании с тщательно выбранной (с точки зрения длины волны) длиной коаксиального кабеля, так что достигается надлежащее согласование, которое будет только в довольно узком частотном диапазоне.

RG-62 — это коаксиальный кабель с сопротивлением 93 Ом, который первоначально использовался в компьютерных сетях мэйнфреймов в 1970-х и начале 1980-х годов (именно этот кабель использовался для подключения терминалов IBM 3270 к контроллерам терминального кластера IBM 3274/3174).Позже некоторые производители оборудования LAN, например Datapoint для ARCNET, приняли RG-62 в качестве стандарта коаксиального кабеля. Кабель имеет самую низкую емкость на единицу длины по сравнению с другими коаксиальными кабелями аналогичного размера. Емкость является врагом прямоугольной передачи данных (в частности, она замедляет переходы по краям), и это гораздо более важный фактор для передачи цифровых данных в основной полосе частот, чем обработка мощности или затухание.

Все компоненты коаксиальной системы должны иметь одинаковый импеданс, чтобы избежать внутренних отражений при соединениях между компонентами.Такие отражения могут вызвать затухание сигнала и появление ореолов на телевизионном изображении; многократные отражения могут привести к тому, что за исходным сигналом последует более одного эхо. В аналоговых видео- или телевизионных системах это вызывает двоение изображения. Отражения также создают стоячие волны, которые вызывают повышенные потери и могут даже привести к пробою диэлектрика кабеля при передаче большой мощности (см. Согласование импеданса). Вкратце, если коаксиальный кабель разомкнут, оконечное устройство имеет почти бесконечное сопротивление, что вызывает отражения; если коаксиальный кабель закорочен, оконечное сопротивление почти равно нулю, будут отражения с противоположной полярностью.Отражение будет почти устранено, если коаксиальный кабель будет иметь чистое сопротивление, равное его импедансу.

Выпуски

Утечка сигнала

Утечка сигнала — это прохождение электромагнитных полей через экран кабеля в обоих направлениях. Проникновение — это прохождение внешнего сигнала в кабель, которое может привести к шуму и нарушению полезного сигнала. Выход — это прохождение сигнала, который должен оставаться внутри кабеля во внешний мир, и может привести к более слабому сигналу на конце кабеля и радиочастотным помехам для соседних устройств. Сильная утечка обычно возникает из-за неправильно установленных разъемов или неисправностей экрана кабеля.

Например, в США утечка сигнала из систем кабельного телевидения регулируется Федеральной комиссией связи США, поскольку кабельные сигналы используют те же частоты, что и полосы частот для авиации и радионавигации. Операторы кабельного телевидения также могут контролировать свои сети на предмет утечки, чтобы предотвратить проникновение. Посторонние сигналы, попадающие в кабель, могут вызвать нежелательные шумы и двоение изображения. Чрезмерный шум может заглушить сигнал и сделать его бесполезным.

Идеальный экран — это идеальный проводник без отверстий, зазоров или выступов, соединенный с идеальным заземлением. Однако гладкий сплошной экран с высокой проводимостью будет тяжелым, негибким и дорогим. Такой коаксиальный кабель используется для прямой передачи на вышки коммерческого радиовещания. Более экономичные кабели должны иметь компромисс между эффективностью, гибкостью и стоимостью экрана, например гофрированная поверхность гибкой жесткой линии, гибкая оплетка или экраны из фольги. Поскольку экраны не могут быть идеальными проводниками, ток, протекающий внутри экрана, создает электромагнитное поле на внешней поверхности экрана.

Учитывайте скин-эффект. Величина переменного тока в проводнике экспоненциально спадает с расстоянием под поверхностью, при этом глубина проникновения пропорциональна квадратному корню из удельного сопротивления. Это означает, что в экране конечной толщины некоторое небольшое количество тока все еще будет течь по противоположной поверхности проводника. С идеальным проводником (то есть с нулевым сопротивлением) весь ток будет течь по поверхности, без проникновения внутрь и через проводник.Настоящие кабели имеют экран из несовершенного, хотя обычно очень хорошего проводника, поэтому всегда должна быть некоторая утечка.

Зазоры или отверстия позволяют некоторой части электромагнитного поля проникать на другую сторону. Например, плетеные экраны имеют много мелких щелей. При использовании экрана из фольги (цельного металла) зазоры меньше, но шов по всей длине кабеля все равно остается. С увеличением толщины фольга становится все более жесткой, поэтому тонкий слой фольги часто окружен слоем плетеного металла, который обеспечивает большую гибкость для данного поперечного сечения.

Утечка сигнала может быть серьезной, если на интерфейсе плохой контакт с разъемами на любом конце кабеля или если есть разрыв экрана.

Для значительного уменьшения утечки сигнала в кабель или из него, в 1000 или даже 10000 раз, сверхэкранированные кабели ^[15] часто используются в критических приложениях, например, для счетчиков нейтронного потока в ядерных реакторах.

Контуры заземления

Непрерывный ток, даже небольшой, вдоль несовершенного экрана коаксиального кабеля может вызвать видимые или звуковые помехи.В системах кабельного телевидения, распространяющих аналоговые сигналы, разность потенциалов между коаксиальной сетью и системой электрического заземления дома может вызывать видимую «полосу гула» на изображении. На изображении это выглядит как широкая горизонтальная полоса искажения, которая медленно прокручивается вверх. Такие перепады потенциалов можно уменьшить, правильно подключив их к общей земле в доме. См. Контур заземления.

Шум

Внешние поля создают напряжение на индуктивности снаружи внешнего проводника между отправителем и получателем.Эффект меньше, когда есть несколько параллельных кабелей, так как это снижает индуктивность и, следовательно, напряжение. Поскольку внешний проводник несет опорный потенциал для сигнала на внутреннем проводнике, приемная цепь измеряет неправильное напряжение.

Эффект трансформатора

Эффект трансформатора иногда используется для уменьшения влияния токов, наведенных в экране. Внутренний и внешний проводники образуют первичную и вторичную обмотку трансформатора, и этот эффект усиливается в некоторых высококачественных кабелях, которые имеют внешний слой мю-металла.Из-за этого трансформатора 1: 1 вышеупомянутое напряжение на внешнем проводе преобразуется на внутренний провод, так что два напряжения могут быть отменены приемником. Многие отправители и получатели имеют средства еще больше уменьшить утечку. Они усиливают эффект трансформатора, пропуская весь кабель через ферритовый сердечник один или несколько раз.

Синфазный ток и излучение

Синфазный ток возникает, когда паразитные токи в экране протекают в том же направлении, что и ток в центральном проводнике, вызывая излучение коаксиального кабеля.

Большая часть эффекта экрана в коаксиальном кабеле возникает из-за встречных токов в центральном проводнике и экране, создающих противоположные магнитные поля, которые компенсируются и, таким образом, не излучают. Такой же эффект помогает лестничная линия. Однако лестничная линия чрезвычайно чувствительна к окружающим металлическим предметам, которые могут попасть в поля до того, как полностью исчезнут. Коаксиальный кабель не имеет этой проблемы, поскольку поле заключено в экран. Тем не менее, между экраном и другими подключенными объектами, такими как антенна, питаемая коаксиальным кабелем, все еще возможно образование поля. Ток, образованный полем между антенной и экраном коаксиального кабеля, будет течь в том же направлении, что и ток в центральном проводнике, и, следовательно, не будет погашен. Энергия будет излучаться от самого коаксиального кабеля, влияя на диаграмму направленности антенны. При достаточной мощности это может быть опасно для людей, находящихся рядом с кабелем. Правильно установленный балун и соответствующий размер может предотвратить синфазное излучение в коаксиальном кабеле. Разделительный трансформатор или блокирующий конденсатор можно использовать для подключения коаксиального кабеля к оборудованию, где желательно пропускать радиочастотные сигналы, но блокировать постоянный ток или низкочастотную мощность.

Стандарты

Большинство коаксиальных кабелей имеют волновое сопротивление 50, 52, 75 или 93 Ом. В ВЧ-индустрии для коаксиальных кабелей используются стандартные наименования типов. Благодаря телевидению, RG-6 является наиболее часто используемым коаксиальным кабелем для домашнего использования, и большинство соединений за пределами Европы осуществляется через F-разъемы.

Для использования в военных целях была указана серия стандартных типов коаксиальных кабелей в форме «RG- #» или «RG — # / U». Они датируются Второй мировой войной и перечислены в MIL-HDBK-216 , опубликованном в 1962 году.Эти обозначения устарели. Обозначение RG расшифровывается как Radio Guide; Обозначение U означает универсальный. Текущий военный стандарт — MIL-SPEC MIL-C-17. Номера MIL-C-17, такие как «M17 / 75-RG214», даны для военных кабелей, а номера по каталогу производителя — для гражданского применения. Однако обозначения серии RG были настолько распространены для поколений, что они до сих пор используются, хотя критически важные пользователи должны знать, что, поскольку руководство изъято, не существует стандарта, гарантирующего электрические и физические характеристики кабеля, обозначенного как «RG- #». тип».Обозначения RG в основном используются для обозначения совместимых разъемов, которые подходят к размерам внутреннего проводника, диэлектрика и оболочки старых кабелей серии RG.

Тип	Импеданс (Ом)	Ядро	Диэлектрик				Внешний диаметр		Щиты	Комментарии	Макс. затухание, 750 МГц (дБ / 100 футов)
			Тип	(VF)	(дюйм)	(мм)	(дюйм)	(мм)
RG-6 / U	75	1.024 мм	ПФ	0,75	0,185	4,7	0,270	6,86	двойной	Низкие потери на высоких частотах для кабельного телевидения, спутникового телевидения и кабельных модемов	5,65
RG-6 / UQ	75	1.024 мм	ПФ	0,75	0,185	4,7	0,298	7,57	Quad	Это «счетверенный щит РГ-6». Имеет четыре слоя экранирования; обычный RG-6 имеет только один или два	5,65 [16]
RG-7	75	1,30 мм	ПФ		0,225	5,72	0,320	8,13	двойной	Низкие потери на высоких частотах для кабельного телевидения, спутникового телевидения и кабельных модемов	4,57
RG-8 / U	50	2,17 мм	PE		0.285	7,2	0,405	10,3		Радиолюбитель; Thicknet (10BASE5) аналогичен	5,967 [17]
RG-8X	50	1.0 мм	ПФ	0,75	0,185	4,7	0,242	6,1	двойной	Более тонкий вариант, с электрическими характеристиками РГ-8У при диаметре, аналогичном РГ-6. [18]	10.946 [17]
RG-9 / U	51		PE				0,420	10,7
RG-11 / U	75	1,63 мм	PE	0,66	0,285	7,2	0,412	10,5	Двойной / тройной / четырехместный	Используется для длинных отводов и подземных трубопроводов [19]	3,65
RG-56 / U	48	1.4859 мм					0,308	7,82	Двойная экранированная оплетка	Номинальное напряжение до 8000 В, резиновый диэлектрик
RG-58 / U	50	0,81 мм	PE	0,66	0,116	2,9	0,195	5,0	Одноместный	Используется для радиосвязи и любительского радио, тонкого Ethernet (10BASE2) и электроники NIM, потери 1,056 дБ / м при 2,4 ГГц. Общие. [20]	13,104 [17]
RG-59 / U	75	0,64 мм	PE	0,66	0,146	3,7	0,242	6,1	Одноместный	Используется для передачи видеосигнала в основной полосе частот в системах замкнутого телевидения, ранее использовавшихся для кабельного телевидения. Как правило, у него плохое экранирование, но он может передавать сигнал или видео HQ HD на короткие расстояния. [21]	9.708 [17]
RG-59A / U	75	0,762 мм	ПФ	0,78	0,146	3,7	0,242	6,1	Одноместный	По физическим характеристикам такие же, как у RG-59 и RG-59 / U, но с более высоким коэффициентом скорости.	8,9 @ 700 МГц [22]
3C-2V	75	0,50 мм	PE	0,85		3. 0		5,4	Одноместный	Используется для перевозки телевидения, систем видеонаблюдения и др. Куртка ПВХ.
5C-2V	75	0,80 мм	PE	0,82 ± 0,02	0,181	4,6	0,256	6,5	двойной	Используется для внутренних линий системы наблюдения, фидерных линий видеонаблюдения, проводки между камерой и блоком управления и передачи видеосигнала.Куртка ПВХ.
RG-60 / U	50	1.024 мм	PE				0,425	10,8	Одноместный	Используется для кабельного телевидения высокой четкости и высокоскоростного кабельного Интернета.
RG-62 / U	92		ПФ	0,84			0,242	6,1	Одноместный	Используется для ARCNET и автомобильных радиоантенн. [23]
RG-62A	93		ASP				0,242	6,1	Одноместный	Используется для электроники NIM
RG-63	125	1,2 мм	PE				0,405	10,29	Двойная тесьма	Используется в аэрокосмической отрасли	4,6
RG-142 / U	50	0.94 мм	ПТФЭ		0,116	2,95	0,195	4,95	Двойная тесьма	Используется для испытательного оборудования	9,6
RG-174 / U	50	7×0,16 мм	PE	0,66	0,059	1,5	0,100	2,55	Одноместный	Общий для пигтейлов Wi-Fi: более гибкий, но более высокие потери, чем у RG58; используется с разъемами LEMO 00 в электронике NIM.	23,565 [17]
RG-178 / U	50	7 × 0,1 мм (сталь, плакированная медью с покрытием из серебра)	ПТФЭ	0,69	0,033	0,84	0,071	1,8	Одноместный	Используется для передачи высокочастотного сигнала. [24]	42,7 при 900 МГц [25]
RG-179 / U	75	7 × 0,1 мм (медь с покрытием из серебра)	ПТФЭ	0.67	0,063	1,6	0,098	2,5	Одноместный	VGA RGBHV [26]
RG-180B / U	95	0,0120 дюйма (сталь, плакированная медью с покрытием из серебра)	ПТФЭ		0,102	2,59	0,145	3,68	Одиночная медь, покрытая серебром	VGA RGBHV
RG-188A / U	50	7 × 0,16 мм (сталь, плакированная медью с покрытием из серебра)	ПТФЭ	0.70	0,06	1,52	0,1	2,54	Одноместный		26,2 @ 1000 МГц [27]
RG-213 / U	50	7 × 0,0296 дюйма	PE	0,66	0,285	7,2	0,405	10,3	Одноместный	Для радиосвязи и любительского радио, антенные кабели для испытаний на ЭМС. Обычно потери меньше, чем у RG58. Общие. [28]	5.967 [17]
RG-214 / U	50	7 × 0,0296 дюйма	PE	0,66	0,285	7,2	0,425	10,8	двойной	Используется для передачи высокочастотного сигнала. [29]	6,702 [17]
RG-218	50	0,195 дюйма	PE	0,66	0,660 (0,680?)	16.76 (17,27?)	0,870	22	Одноместный	Большой диаметр, не очень гибкий, малые потери (2,5 дБ / 100 футов при 400 МГц), диэлектрическая прочность 11 кВ.	2,834 [17]
RG-223 / U	50	0,88 мм	PE	0,66	0,0815	2,07	0,212	5,4	двойной	Покрытые серебром щиты. Образец RG-223 Лист данных	11.461 [17]
RG-316 / U	50	7 × 0,0067 дюйма	ПТФЭ	0,695	0,060	1,5	0,098	2,6	Одноместный	Используется с разъемами LEMO 00 в электронике NIM [30]	22,452 [17]
RG-400 / U	50	19×0,20 мм	ПТФЭ			2,95		4.95	двойной	[31]	12,566 [17]
RG-402 / U	50	0,93 мм	ПТФЭ			3,0	0,1409	3,58	Одиночная посеребренная медь	Полужесткий	0,91 дБ / м @ 5 ГГц
RG-405 / U	50	0,51 мм	ПТФЭ			1,68	0.0865	2,20	Одиночная посеребренная сталь, плакированная медью	Полужесткий	1,51 дБ / м @ 5 ГГц
h255	50	19 × 0,28 мм	ПФ	0,79	0,0984	2,5	0,2126	5,4	двойной	Меньшие потери на высоких частотах для радиосвязи и любительского радио
H500	50	2,5 мм	ПФ	0.81	0,1772	4,5	0,386	9,8	двойной	Низкие потери на высоких частотах для радиосвязи и любительского радио	4,45 при 1000 МГц [32]
LMR-100	50	0,46 мм	PE	0,66	0,0417	1,06	0,110	2,79	двойной	Связь с низкими потерями, 1,36 дБ / м при 2,4 ГГц	20.725 [17]
LMR-195	50	0,94 мм	ПФ	0,80	0,073	1,85	0,195	4,95	двойной	Связь с низкими потерями, 0,620 дБ / метр при 2,4 ГГц	10,125 [17]
LMR-200 HDF-200 CFD-200	50	1,12 мм	ПФ	0,83	0,116	2.95	0,195	4,95	двойной	Связь с низкими потерями, 0,554 дБ / метр при 2,4 ГГц	9.035 [17]
LMR-240 EMR-240	50	1,42 мм	ПФ	0,84	0,150	3,81	0,240	6,1	двойной	Радиолюбитель, замена с малыми потерями для RG-8X [33]	6,877 [17]
LMR-400 HDF-400 CFD-400 EMR-400	50	2.74 мм (алюминий, плакированный медью)	ПФ	0,85	0,285	7,24	0,405	10,29	двойной	Связь с низкими потерями, 0,223 дБ / м при 2,4 ГГц [34]	3,544 [17]
LMR-600	50	4,47 мм (алюминий, плакированный медью)	ПФ	0,87	0,455	11,56	0,590	14,99	двойной	Связь с низкими потерями, 0.144 дБ / метр при 2,4 ГГц	2,264 [17]
LMR-900	50	6,65 мм (трубка BC)	ПФ	0,87	0,680	17,27	0,870	22,10	двойной	Связь с низкими потерями, 0,098 дБ / м при 2,4 ГГц	1,537 [17]
LMR-1200	50	8,86 мм (трубка BC)	ПФ	0.88	0,920	23,37	1.200	30,48	двойной	Связь с низкими потерями, 0,075 дБ / м при 2,4 ГГц	1,143 [17]
LMR-1700	50	13,39 мм (трубка BC)	ПФ	0,89	1,350	34,29	1,670	42,42	двойной	Связь с низкими потерями, 0,056 дБ / м при 2,4 ГГц	0.844 [17]
QR-320	75	1,80 мм	ПФ		0,395	10,03			Одноместный	Линия с малыми потерями, которая заменила RG-11 в большинстве приложений	3,34
QR-540	75	3,15 мм	ПФ		0,610	15,49			Одноместный	Жесткая линия с низкими потерями	1.85
QR-715	75	4,22 мм	ПФ		0,785	19,94			Одноместный	Жесткая линия с низкими потерями	1,49
QR-860	75	5,16 мм	ПФ		0,960	24,38			Одноместный	Жесткая линия с низкими потерями	1,24
QR-1125	75	6.68 мм	ПФ		1,225	31,12			Одноместный	Жесткая линия с низкими потерями	1.01

Коды диэлектрических материалов

VF — коэффициент скорости; определяется действующим и ^[36]

• VF для твердого полиэтилена составляет около 0,66
• VF для пенополиэтилена составляет от 0,78 до 0,88
• VF для воздуха около 1,00
• VF для твердого PTFE составляет около 0,70
• VF для пенопласта PTFE составляет около 0.84

Существуют также другие схемы обозначения коаксиальных кабелей, например серии URM, CT, BT, RA, PSF и WF.

Полужесткий коаксиальный кабель RG-405 Коаксиальный аудиокабель высокого класса (S / PDIF)

использует

Короткие коаксиальные кабели обычно используются для подключения домашнего видеооборудования, радиолюбителей и измерительной электроники. Раньше они были обычным явлением для реализации компьютерных сетей, в частности Ethernet, но витая пара заменила их в большинстве приложений, за исключением растущего рынка потребительских кабельных модемов для широкополосного доступа в Интернет.

Коаксиальный кабель для дальней связи использовался в 20-м веке для соединения радиосетей, телевизионных сетей и сетей междугородной телефонной связи, хотя в значительной степени он был заменен более поздними методами (волоконная оптика, T1 / E1, спутник).

Более короткие коаксиальные кабели по-прежнему передают сигналы кабельного телевидения к большинству телевизионных приемников, и для этой цели используется большая часть продукции коаксиального кабеля. В 1980-х и начале 1990-х коаксиальный кабель также использовался в компьютерных сетях, наиболее заметно в сетях Ethernet, где в конце 1990-х — начале 2000-х годов он был заменен кабелями UTP в Северной Америке и кабелями STP в Западной Европе, оба с модульными разъемами 8P8C.

Микрокоаксиальные кабели используются в ряде бытовых устройств, военной техники, а также в оборудовании для ультразвукового сканирования.

Наиболее распространенные импедансы, которые широко используются, составляют 50 или 52 Ом и 75 Ом, хотя для конкретных применений доступны другие импедансы. Кабели с сопротивлением 50/52 Ом широко используются для промышленных и коммерческих устройств двусторонней радиосвязи (включая радио и телекоммуникации), хотя 75 Ом обычно используется для телевещания и радио.

Коаксиальный кабель

часто используется для передачи данных / сигналов от антенны к приемнику — от спутниковой тарелки к спутниковому приемнику, от телевизионной антенны к телевизионному приемнику, от радиомачты к радиоприемнику и т. Д. , тот же единственный коаксиальный кабель передает питание в противоположном направлении, к антенне, для питания малошумящего усилителя. В некоторых случаях по одному коаксиальному кабелю передается (однонаправленное) питание и двунаправленные данные / сигналы, как в DiSEqC.

Типы

Жесткая линия

1 ⁵ ⁄ ₈ дюймов (41 мм) гибкий провод Кабель антенны вышки сотовой связи CDMA

Жесткая линия используется как в радиовещании, так и во многих других формах радиосвязи.Это коаксиальный кабель, изготовленный из круглых медных, серебряных или золотых трубок или комбинации таких металлов в качестве экрана. Некоторые жесткие лески более низкого качества могут использовать экранирование алюминия, однако алюминий легко окисляется и, в отличие от оксида серебра или золота, оксид алюминия резко теряет эффективную проводимость. Поэтому все соединения должны быть воздухо- и водонепроницаемыми. Центральный проводник может состоять из сплошной меди или алюминия с медным покрытием. Поскольку скин-эффект является проблемой радиочастотного излучения, медное покрытие обеспечивает достаточную поверхность для эффективного проводника.Большинство разновидностей жестких покрытий, используемых для внешнего шасси или при воздействии элементов, имеют оболочку из ПВХ; тем не менее, для некоторых внутренних применений изоляционная оболочка может отсутствовать. Жесткая леска может быть очень толстой, обычно не менее полдюйма или 13 мм и может быть в несколько раз больше, и иметь низкие потери даже при большой мощности. Эти крупномасштабные жесткие линии почти всегда используются в соединении между передатчиком на земле и антенной или антенной на вышке. Hard Line также может быть известен под торговыми марками, такими как Heliax (Andrew), ^[37] или Cablewave (RFS / Cablewave). ^[38] Более крупные разновидности жесткого кабеля могут иметь центральный проводник, который состоит из жестких или гофрированных медных труб. Диэлектрик в жесткой линии может состоять из полиэтиленовой пены, воздуха или сжатого газа, такого как азот или осушенный воздух (осушенный воздух). В газонаполненных линиях твердые пластмассы, такие как нейлон, используются в качестве разделителей для разделения внутренних и внешних проводников. Добавление этих газов в диэлектрическое пространство снижает влажность, обеспечивает стабильную диэлектрическую проницаемость и снижает риск возникновения внутренней дуги.Газонаполненные жесткие линии обычно используются в мощных радиопередатчиках, таких как теле- или радиовещание, военные передатчики и мощные любительские радиоприложения, но также могут использоваться в некоторых критически важных приложениях с низким энергопотреблением, например, в микроволновых диапазонах. Однако в микроволновом диапазоне волновод чаще используется, чем жесткий кабель, для приложений передатчик-антенна или антенна-приемник. Различные экраны, используемые в жесткой линии, также различаются; в одних формах используются жесткие трубки или трубы, в других могут использоваться гофрированные трубки, которые упрощают изгибание, а также уменьшают перекручивание при изгибе кабеля для соответствия.Меньшие разновидности жесткой линии могут использоваться внутри в некоторых высокочастотных приложениях, в частности, в оборудовании в микроволновом диапазоне, чтобы уменьшить помехи между ступенями устройства.

Излучающий

Основная статья: Дырявый питатель

Излучающий излучающий кабель или — это еще одна форма коаксиального кабеля, которая сконструирована аналогично жесткой линии, однако она сконструирована с настроенными прорезями, вырезанными в экране. Эти слоты настраиваются на конкретную рабочую длину волны RF или настраиваются на определенный диапазон радиочастот.Этот тип кабеля предназначен для обеспечения настраиваемого двунаправленного «желаемого» эффекта утечки между передатчиком и приемником. Он часто используется в шахтах лифтов, на кораблях ВМС США, подземных транспортных туннелях и в других областях, где установка антенны невозможна. Одним из примеров такого типа кабеля является Radiax (Andrew). ^[39]

РГ-6

RG-6 доступен в четырех различных типах, предназначенных для различных приложений. Кроме того, сердечник может быть из стали, плакированной медью (CCS) или из сплошной меди (BC).«Обычный» или «домашний» РГ-6 предназначен для внутренней или внешней домашней электропроводки. «Затопленный» кабель пропитан гидроблокирующим гелем для использования в подземных каналах или при непосредственном захоронении. «Мессенджер» может содержать некоторую гидроизоляцию, но отличается добавлением стального троса по всей его длине, чтобы выдерживать напряжение, возникающее при падении с высоты с опоры электросети. Пленумный кабель стоит дорого и поставляется со специальной внешней оболочкой на основе тефлона, предназначенной для использования в вентиляционных каналах в соответствии с правилами пожарной безопасности.Он был разработан, поскольку пластмассы, используемые в качестве внешней оболочки и внутренней изоляции во многих «простых» или «домашних» кабелях, выделяют ядовитый газ при горении.

Триаксиальный кабель

Основная статья: Триаксиальный кабель

Триаксиальный кабель или triax — это коаксиальный кабель с третьим слоем экранирования, изоляции и оболочки. Внешний экран, который заземлен (заземлен), защищает внутренний экран от электромагнитных помех от внешних источников.

Кабель двухосный

Основная статья: твинаксиальный кабель

Двухосевой кабель или Twinax — это сбалансированная витая пара в цилиндрическом экране.Он обеспечивает прохождение почти идеального дифференциального сигнала, который является экранированным и сбалансированным. Также иногда используется многожильный коаксиальный кабель.

Полужесткий

Полужесткий коаксиальный кабель, установленный в анализаторе спектра Agilent N9344C 20 ГГц

Полужесткий кабель представляет собой коаксиальный кабель с твердой медной внешней оболочкой. Этот тип коаксиального кабеля обеспечивает лучшее экранирование по сравнению с кабелями с внешним проводником в оплетке, особенно на высоких частотах.Основным недостатком является то, что кабель, как следует из его названия, не очень гибкий и не предназначен для изгиба после первоначального формования. (См. «Жесткую линию»)

Конформный кабель — это гибкая реформируемая альтернатива полужесткому коаксиальному кабелю, используемому там, где требуется гибкость. Гибкий кабель можно зачистить и сформировать вручную без использования специальных инструментов, как у стандартного коаксиального кабеля.

Жесткий шнур

Жесткая линия — это коаксиальная линия, образованная двумя медными трубками, концентричными через каждые два метра с использованием опор из ПТФЭ.Жесткие линии нельзя сгибать, поэтому часто нужны локти. Соединение с жесткой линией выполняется с помощью внутренней пули / внутренней опоры и фланца или соединительного комплекта. Обычно жесткие линии подключаются с помощью стандартизированных радиочастотных соединителей EIA, размеры пули и фланца которых соответствуют стандартным диаметрам линии, для каждого внешнего диаметра можно получить внутренние трубки 75 или 50 Ом. Жесткая линия обычно используется внутри помещений для соединения между передатчиками большой мощности и другими ВЧ-компонентами, но более прочная жесткая линия с атмосферостойкими фланцами используется на открытом воздухе на антенных мачтах и ​​т. Д.В целях экономии веса и затрат на мачтах и ​​аналогичных конструкциях внешняя линия часто изготавливается из алюминия, и необходимо принимать особые меры для предотвращения коррозии. С помощью фланцевого соединителя также можно перейти от жесткой линии к жесткой линии. Многие радиовещательные антенны и антенные разветвители используют фланцевый интерфейс жесткой линии даже при подключении к гибким коаксиальным кабелям и жесткой линии.

Жесткая леска выпускается в нескольких типоразмерах:

Размер	Внешний провод		Внутренний проводник
	Наружный диаметр (без фланца)	Внутренний диаметр	Наружный диаметр	Внутренний диаметр
7/8 дюйма	22.2 мм	20 мм	8,7 мм	7,4 мм
1 5/8 «	41,3 мм	38,8 мм	16,9 мм	15,0 мм
3 1/8 дюйма	79,4 мм	76,9 мм	33,4 мм	31,3 мм
4 1/2 «	106 мм	103 мм	44,8 мм	42,8 мм
6 1/8 дюйма	155,6 мм	151.9 мм	66,0 мм	64,0 мм

Кабели, используемые в Великобритании

В начале аналогового спутникового ТВ-вещания в Великобритании компанией BskyB использовался 75-омный кабель, обозначенный как RG6 . Этот кабель имел медную жилу 1 мм, полиэтиленовый диэлектрик с воздушным зазором и медную оплетку на экране из алюминиевой фольги. При установке на открытом воздухе без защиты кабель подвергался воздействию УФ-излучения, которое приводило к растрескиванию внешней оболочки из ПВХ и допускало попадание влаги.Сочетание меди, алюминия, влаги и воздуха вызывало быструю коррозию, иногда приводя к появлению «змея проглотила яйцо». Следовательно, несмотря на более высокую стоимость, кабель RG6 был заменен CT100, когда BSKYB запустила свое цифровое вещание.

Примерно с 1999 по 2005 год (когда производитель CT100 Raydex вышел из бизнеса), CT100 оставался предпочтительным 75-омным кабелем для спутникового телевидения и особенно BskyB. Он имел диэлектрик из полиэтилена с воздушным зазором, сплошную медную жилу 1 мм и медную оплетку на экране из медной фольги.CT63 был более тонким кабелем в стиле «дробовика», что означало, что это были два соединенных вместе кабеля, которые использовались в основном BskyB для двойного соединения, необходимого для спутникового ТВ-приемника Sky + , который включал систему записи на жесткий диск и второй, независимый тюнер.

В 2005 году эти кабели были заменены на WF100 и WF65, соответственно, произведенные Webro и имеющие аналогичную конструкцию, но с вспененным диэлектриком, который обеспечивал такие же электрические характеристики, как и с воздушным разнесением, но был более прочным и с меньшей вероятностью раздавливался.

В то же время, когда цена на медь неуклонно росла, от оригинального RG6 отказались в пользу конструкции, в которой использовался стальной сердечник с медным покрытием и алюминиевая оплетка на алюминиевой фольге. Его более низкая цена сделала его привлекательным для монтажников, ищущих замену так называемому кабелю с низкими потерями , который традиционно используется для наземных воздушных установок в Великобритании. Этот кабель производился с уменьшающимся количеством жил оплетки по мере роста цены на медь, так что эффективность экранирования более дешевых марок упала до 40 процентов.С появлением цифровых наземных передач в Великобритании этот кабель с низкими потерями больше не подходил.

Новый RG6 по-прежнему хорошо работает на высоких частотах из-за скин-эффекта в медной оболочке. Однако алюминиевый экран имел высокое сопротивление постоянному току, а стальной сердечник — еще большее. В результате этот тип кабеля нельзя было надежно использовать в установках спутникового телевидения, где требовалось пропускать значительный ток, потому что падение напряжения повлияло на работу малошумящего блочного понижающего преобразователя (LNB) на антенне.

Проблема со всеми вышеупомянутыми кабелями при прохождении тока заключается в том, что в соединениях может возникать электролитическая коррозия, если не исключены влажность и воздух. Следовательно, были предложены различные решения для исключения влаги. Первый заключался в том, чтобы герметизировать соединение, обернув его самоамальгамирующейся прорезиненной лентой, которая сцепляется сама с собой при активации путем растяжения. Второе предложение американской компании Channel Master (ныне принадлежащей Andrews Corp.), по крайней мере, еще в 1999 году, заключалось в нанесении силиконовой смазки на соединяемые провода.Третье предложение заключалось в установке на кабель самоуплотняющейся заглушки. Все эти методы достаточно успешны при правильной реализации.

Помехи и устранение неисправностей

Изоляция коаксиального кабеля может ухудшиться, что потребует замены кабеля, особенно если он постоянно подвергался воздействию элементов. Экран обычно заземлен, и если даже одна нитка оплетки или нити фольги касается центрального проводника, сигнал будет закорочен, что приведет к значительной или полной потере сигнала.Чаще всего это происходит при неправильно установленных концевых соединениях и стыках. Кроме того, разъем или стык должны быть правильно прикреплены к экрану, так как это обеспечивает путь к земле для мешающего сигнала.

Несмотря на то, что он экранирован, в линиях коаксиального кабеля могут возникать помехи. Восприимчивость к помехам мало связана с широким обозначением типов кабеля (например, RG-59, RG-6), но во многом зависит от состава и конфигурации экрана кабеля. Для кабельного телевидения с частотами, доходящими до диапазона УВЧ, обычно используется экран из фольги, который обеспечивает полное покрытие, а также высокую эффективность против высокочастотных помех.Экранирование из фольги обычно сопровождается экраном из луженой медной или алюминиевой оплетки с покрытием от 60 до 95%. Оплетка важна для эффективности экранирования, потому что (1) она более эффективно, чем фольга, предотвращает низкочастотные помехи, (2) она обеспечивает более высокую проводимость по отношению к земле, чем фольга, и (3) она упрощает и повышает надежность крепления разъема. Кабель с четырьмя экранами, в котором используются два экрана из алюминиевой оплетки с низким покрытием и два слоя фольги, часто используется в ситуациях, связанных с серьезными помехами, но он менее эффективен, чем один слой фольги и один экран из медной оплетки с высоким покрытием, такой как находится на прецизионном видеокабеле вещательного качества.

В Соединенных Штатах и ​​некоторых других странах в системах распределения кабельного телевидения используются обширные сети наружных коаксиальных кабелей, часто с линейными усилителями распределения. Утечка сигналов в системы кабельного телевидения и из них может создавать помехи для абонентов кабельного телевидения и услуг эфирного радио, использующих те же частоты, что и в кабельной системе.

История

Ранняя коаксиальная антенная линия питания 50 кВт радиостанции WNBC, Нью-Йорк, 1930-е годы

• 1880 — Коаксиальный кабель запатентован в Англии Оливером Хевисайдом, патент №1,407. ^[40]
• 1884 — Коаксиальный кабель, запатентованный Siemens & Halske в Германии (Патент № 28978, 27 марта 1884 г.). ^[41]
• 1929 — Первый современный коаксиальный кабель запатентован Ллойдом Эспеншидом и Германом Аффелем из Bell Telephone Laboratories компании AT&T. ^[42]
• 1936 — Первая передача телевизионных изображений по коаксиальному кабелю по замкнутой цепи с летних Олимпийских игр 1936 года в Берлине до Лейпцига. ^[43]
• 1936 — Первый в мире подводный коаксиальный кабель проложен между заливом Аполло, недалеко от Мельбурна, Австралия, и Стэнли, Тасмания.Кабель длиной 300 км может передавать один вещательный канал с частотой 8,5 кГц и семь телефонных каналов. ^[44]
• 1936 — AT&T устанавливает экспериментальный коаксиальный телефонный и телевизионный кабель между Нью-Йорком и Филадельфией, с автоматическими подкачивающими станциями каждые десять миль. Завершенный в декабре, он может одновременно принимать 240 телефонных звонков. ^{[45] [46]}
• 1936 — Коаксиальный кабель, проложенный Главпочтамтом (ныне BT) между Лондоном и Бирмингемом, обеспечил 40 телефонных каналов. ^{[47] [48]}
• 1941 — Первое коммерческое использование AT&T в США между Миннеаполисом, Миннесота и Стивенс-Пойнт, Висконсин. Система L1 с емкостью одного телеканала или 480 телефонных линий.

Магистральный коаксиальный кабель AT&T был установлен между Восточным побережьем и Средним Западом в 1949 году. Каждый из 8 коаксиальных подкабелей мог передавать 480 телефонных звонков или один телевизионный канал.

• 1949 — 11 января восемь станций на Восточном побережье США и семь станций на Среднем Западе соединены с помощью коаксиального кабеля для дальней связи. ^[49]
• 1956 — Проложен первый трансатлантический коаксиальный кабель ТАТ-1. ^{[50] [51]}

См. Также

Список литературы

1. ↑ Нахин, Пол Дж. (2002). Оливер Хевисайд: жизнь, работа и времена гения-электрика викторианской эпохи . ISBN 0-8018-6909-9 .
2. ↑ ^{2,0 2.1} Х. Уорд Сильвер, N0AX, и Марк Дж. Уилсон, K1RO, изд. (2010). «Глава 20: Линии передачи». Справочник ARRL по радиосвязи (87-е изд.). Американская радиорелейная лига. ISBN 0-87259-144-1 . CS1 maint: несколько имен: список редакторов (ссылка)
3. ↑ Мартин Дж. Ван Дер Бургт. «Коаксиальные кабели и приложения» (PDF). Belden. п. 4. Проверено 11 июля 2011 г.
4. ↑ ^{4,0 4,1 4,2 4,3 4,4} Руководство экспериментатора ARRL УВЧ / СВЧ диапазона , Американская лига радиорелейных устройств, Ньюингтон, штат Коннектикут, США, 1990 ISBN 0-87259-312-6, Глава 5 Передача Медиа , страницы с 5.19 по 5.21
5. ↑ Джексон, Джон Дэвид (1962). Классическая электродинамика . Нью-Йорк: John Wiley & Sons, Inc.п. 244.
6. ↑ Позар, Дэвид М. (1993). Микроволновая техника Аддисон-Уэсли Паблишинг Компани. ISBN 0-201-50418-9.
7. ↑ Elmore, William C .; Хилд, Марк А. (1969). Физика волн . ISBN 0-486-64926-1 .
8. ↑ Отт, Генри У. (1976). Методы снижения шума в электронных системах .ISBN 0-471-65726-3 .
9. ↑ Кайзер, Джордж Морис (1990). СВЧ-связь . Издательство государственного университета Айовы. п. 312. ISBN 978-0-8138-0026-4 .
10. ↑ «Формулы уравнений для коаксиального кабеля». РФ Кафе. Проверено 25 января 2012.
11. ↑ См. Обсуждение «улучшения поля» на http://www.microwaves101.com/encyclopedia/why50ohms.cfm
12. ↑ «Почему 50 Ом?». Микроволны 101. 13 января 2009. Проверено 25 января 2012.
13. ↑ «Управление мощностью коаксиального кабеля». Микроволны 101. 14 сентября 2008 г. Проверено 25 января 2012.
14. ↑ «Почему 50 Ом?».Микроволны 101. 13 января 2009. Проверено 25 января 2012.
15. ↑ «Суперэкранированные кабели».
16. ↑ «Технические характеристики коаксиального кабеля для RG-6». madaboutcable.com.
17. ↑ ^{17.00 17.01 17.02 17.03 17.04 17.05 17.06 17.07 17.08 17.09 17.10 17.11 17.12 17.1310 17.1310 17.1310 17,19 «Временной калькулятор потерь коаксиального кабеля в СВЧ». Проверено 26 октября 2011.}
18. ↑ http: // www.dxengineering.com/pdf/Belden%20RG8X%20Date%209258.pdf
19. ↑ «Технические характеристики коаксиального кабеля для RG-11». madaboutcable.com.
20. ↑ «Технические характеристики коаксиального кабеля для RG-58». madaboutcable.com.
21. ↑ «Технические характеристики коаксиального кабеля для RG-59». madaboutcable.com.
22. ↑ «Фактор скорости кабеля и данные потерь». febo.com.
23. ↑ «Технические характеристики коаксиального кабеля для RG-62». madaboutcable.com.
24. ↑ «Технические характеристики коаксиального кабеля для RG-178». madaboutcable.com.
25. ↑ Caledonian.com — Мини-коаксиальный кабель RG178
26. ↑ «Технические характеристики коаксиального кабеля для 5-жильного RG-179 (RGBHV)». madaboutcable.com.
27. ↑ [1]
28. ↑ «Технические характеристики коаксиального кабеля для RG-213». madaboutcable.com.
29. ↑ «Технические характеристики коаксиального кабеля для RG-214».madaboutcable.com.
30. ↑ «Технические характеристики коаксиального кабеля для RG-316». madaboutcable.com.
31. ↑ «Технические характеристики коаксиального кабеля для RG-400». madaboutcable.com.
32. ↑ [2]
33. ↑ «Times Microwave LMR-240 Data Sheet» (PDF).Проверено 26 октября 2011.
34. ↑ «Radio City Inc».
35. ↑ «Таблица технических характеристик коаксиальных кабелей». РФ Кафе. Проверено 25 января 2012.
36. ↑ «Фазовая скорость». Микроволны 101. 30 марта 2010 г. Проверено 25 января 2012.
37. ↑ «Эндрю Гелиакс».
38. ↑ «Кабельные радиочастотные системы ».
39. ↑ «Эндрю Радиакс».
40. ↑ Поиск книг Google — Оливер Хевисайд Пол Дж.Нахин
41. ↑ Фельденкирхен, Вильфрид (1994). Вернер фон Сименс — изобретатель и международный предприниматель . ISBN 0-8142-0658-1 .
42. ↑ Патент США 1835031
43. ↑ earlytelevision.o

Подводные кабели — конструкция, характеристики, прокладка кабелей и соединения

Знакомство с подводными кабелями и подводными силовыми кабелями

Знакомство с подводными кабелями

Разработка морского ветряного двигателя фермы и нефтегазовые морские платформы требуют прокладки силовых, контрольных, контрольных и коммуникационных кабелей между платформами и сушей .

Для этой цели проложено подводных кабелей , которые также используются для питания и / или связи между островами и основной сушей , между странами и даже между континентами.

Характеристики подводных кабелей

Подводные кабели , которые должны соответствовать стандарту МЭК 60288 ^[1] , специально разработаны и изготовлены для установки под водой , проложено на морском дне , с учетом того, что морское дно — изрезанное и каменистое , что есть морские животные , которые могут повредить кабели , и это обязательно , что кабели должны выдерживать цунами и вулканическая активность , а также тралы, используемые рыбаками , которые на более опасны, чем сама рыба .

Для определения характеристик подводного кабеля необходимо учитывать следующие параметры:

• Температура окружающей среды (на морском дне и на суше).
• Глубина залегания.
• Особые требования к захоронению / защите на подходе к берегу (более глубокое заглубление, наклонно-направленная бурильная труба…).
• Осевое расстояние кабелей.
• Термическое сопротивление дна и суши.
• Длина подводного кабеля.
• Водные глубины.

Типичное номинальное напряжение из подводных силовых кабелей составляет 3.6/6 (7,2) кВ от до 290/500 (525) кВ , в системах переменного тока и выше в системах постоянного тока .

В зависимости от номинального напряжения и сечения (для систем постоянного тока производители конструируют эти кабели с поперечным сечением до 2500 мм ² и для номинального напряжения сети до 725 кВ ) они может быть многоядерный или одноядерный .

Характеристики подводных кабелей

Основные характеристики подводных кабелей : :

• Проводник: Медь или алюминий .В случае, если проводники будут использоваться на большой глубине и по запросу, проводник герметизируется специальным материалом, предотвращающим проникновение воды в случае повреждения кабеля.
• Изоляция: XLPE , EPR или MIND (бумага с пропиткой массой).
• Экранирование: Медные провода или ленты и свинцовая оболочка , если требуется.
• Армирование: Защита кабеля от механических напряжений достигается за счет армирования , состоящего из стальных проволок (для одножильных кабелей армирование должно быть из немагнитного материала — обычно алюминия — во избежание перегрева брони из-за токов Фуко ^[2] — Джоуль-эффект ), которые обеспечивают также кабелям необходимую механическую прочность при прокладке или вытягивании.Стальная проволока имеет разную категорию разрывной нагрузки и сильно оцинкована .
• Наружная защита: Наружная защита кабеля, в соответствии с условиями и требованиями прокладки, обеспечивается оболочкой из ПВХ или полиэтилена и слоев полипропиленовой пряжи или джута .

Также прочтите: Типы кабелей, используемых во внутренней проводке

Трехжильные силовые кабели могут также иметь оптоволоконные кабели для связи , как показано на рисунке 1

Рисунок 1 — Конструкция трех -фазный подводный кабель

Когда используются одножильные силовые кабели , обычно они не включают оптические волокна , и в этой ситуации необходимо также установить подводные оптоволоконные кабели , как показано на рисунке 3.

Рисунок 2 — Подводный оптоволоконный кабель

Некоторые производители включают в один подводный кабель кабель связи (оптическое волокно , ) и средства управления для подводных систем обработки и повышения напряжения, независимо от того, предъявляются ли требования к низковольтному, среднему или высокому напряжению питание — кабели шлангокабеля (см. рисунок 3).

Пуповины могут также включать линии низкого и высокого давления ( стальная трубка ), используемые для жидкостей .

Рисунок 3 — Шланговый кабель

Основная процедура прокладки подводных кабелей

Прокладка подводного кабеля — чрезвычайно сложное, опасное и дорогое дело.

Необходимо обследовать маршруты, разработать технологию, необходимо проложить кабель без потери, повреждения или повреждения .

До установить подводный кабель необходимо провести ряд действий:

• Выбрать маршрут , используя обновленную навигационную карту .
• Оцените геологические условия выбранного маршрута.
• Перейти к идентификации морского дна , а именно, что касается батиметрии ( глубина ), уклона , наличия топографических инцидентов , литологии ( природа морского дна ), условий окружающей среды , таких как соленость, температура и pH , а также динамические движения , которые могут существовать на морском дне ( волны, морские течения и т. Д.) или что может повлиять на него ( цунами, вулканическая активность, иловые течения и т. Д. ).

После выбора маршрута и все исследования морского дна завершены , необходимо определить, есть ли какие-либо отрезки , на которых кабель должен быть заглублен (с использованием гидроструйной машины для захоронения ) и для разработки конкретных технологий, чтобы постоянно обследовать место, где проложен кабель, чтобы избежать повреждений или ослабления кабеля .

Подводные кабели , как правило, прокладываются судном для прокладки кабеля , как показано на рисунках 4 и 5, а роботы могут использоваться для прокладки кабеля управления (см. Рисунок 6).

Рисунок 4 — Судно-кабелеукладчик

Рисунок 5 — Прокладка подводного кабеля

Рисунок 6 — Робот-укладчик

Подводные кабельные соединения

Когда подводный кабель длиной очень длинный или если поврежден в кабеле , необходимо установить кабельные муфты .

Эти кабельные муфты , которые подвергаются воздействию высоких давлений , выполняются до прокладка кабеля на морском дне (по возможности на объектах производителя), должны пройти испытания изоляции и диэлектрической проницаемости , а также к ультразвуковым и радиографическим испытаниям , по заказу для обеспечения надежности установки.

На рисунке 7 показана фаза подводных кабельных соединений.

Рисунок 7 — Исполнение подводного кабельного соединения

Полезно знать:

^[1] IEC : Международная электротехническая комиссия.

^[2] Токи Фуко — это индуцированных токов ( явление магнитной индукции ).

Галерея подводных / подводных и энергетических кабелей для подводных лодок

Об авторе: Мануэль Болотинья

— степень в области электротехники — Энергетические и энергетические системы (1974 — Instituto Superior Técnico / Лиссабонский университет)
— степень магистра в Электротехника и компьютерная инженерия (2017 — Faculdade de Ciências e Tecnologia / Новый университет Лиссабона)
— старший консультант по подстанциям и энергетическим системам; Профессиональный инструктор

Вы также можете прочитать:

Коаксиальные кабели

Кабели для СВЧ

Для вот уже более 15 лет HUBER + SUHNER производство микроволновых кабелей предложение выдающиеся электрические и механические характеристики.Их тщательно сбалансированный диапазон от стабильной формы к СВЧ кабелям высокой гибкости и оптимально подобранные разъемы покрывают частотный диапазон до 50 ГГц.

Полужесткий — устойчивый к форме микроволновый кабель

г. полужесткий кабель уникален тем, что легко согнутую до готовой формы, которая все еще сохраняет его заданная форма после сгибания.Это свойство делает его идеальным для использования с автоматизированной гибкой оборудования, а также путем ручной формовки с гибочные инструменты.

Доступные типы кабелей: EZ 47, EZ 86, EZ 118, EZ 141, EZ 250

СУКОФОРМ — ручная альтернатива полужесткой

СВЧ коаксиальные кабели SUCOFORM предлагают явные механические преимущества перед полужесткими кабели.Они основаны на одной конструкции в стандартной комплектации полужесткие с изоляцией из ПТФЭ кабели, но с пропитанной оловом медной оплеткой для внешнего проводника, что дает им выдающиеся формуемость руки.

Эти кабели сочетают в себе отличные характеристики полужестких кабелей с гибкими коаксиальные кабели.

Доступные типы кабелей: SM 86, SM 141, SM 250

Гибкие кабели для СВЧ

HUBER + SUHNER поставляет комплексные гибкий портфель кабелей для всех приложений:

MULTIFLEX — гибкая альтернатива полужесткие до 18 ГГц.Универсальность и гибкость в одном.

S-SERIES — экономичная микроволновая печь с низкими потерями кабель до 18 ГГц. Гибкий, экологически чистый дружелюбный, экономичный и с низкими потерями. Вариант для стационарных и статических установок.

СУКОФЛЕКС 100 — эталон в своем классе до 50 ГГц.Гибкий, высокопроизводительный кабельная сборка СВЧ используется в широком разнообразие статической сложной защиты и тестовые + измерительные приложения.

СУКОФЛЕКС 100P / PE — ссылка в класс до 50 ГГц. Высокая гибкость, высокопроизводительный
высокопроизводительный СВЧ-кабель в сборе используется в широком спектре динамических сложных приложения для защиты и тестирования + измерения.

СУКОФЛЕКС 300 — легкий, высокопроизводительный кабельная сборка СВЧ до 18 ГГц. Гибкий, легкий, высокопроизводительный сборка микроволнового кабеля применима как неотъемлемая часть вертолетов, самолеты и спутниковые системы.

SUCOTEST — это семейство кабельных сборок обеспечивает быстрый, экономичный, надежный и точные процедуры испытаний и измерений.

для проверки ваших требований или цитата.

Коаксиальные кабели

| Компания New England Wire Technologies

Применение коаксиального кабеля

широко варьируется от больших кабелей CATV до сверхмалых кабелей для медицинских камер.Везде, где кабель должен быть согласован с системой передачи, New England Wire может предложить решение, соответствующее этой потребности. Будь то типичный коаксиальный кабель на 50 Ом или какая-либо другая система, разработанная по индивидуальному заказу, мы проектируем и тестируем кабель, чтобы он идеально соответствовал требованиям по сопротивлению и потерям для любой системы. Возможности тестирования включают частотный анализ до 40 ГГц, измерения затухания, измерения импеданса, тестирование с низким уровнем шума и ряд других электрических тестов.

Индивидуальный дизайн подходит для любых наших материалов.Для центрального проводника мы предлагаем проводники из меди или медного сплава, плакированной медью стали или стальные центральные проводники, сплошные, многожильные, пучковые или скрученные в зависимости от размера AWG. Диэлектрические материалы обычно представляют собой вспененный или твердый полиолефин или фторполимер. Полиолефиновые материалы — хороший выбор для недорогих, низкотемпературных применений, в то время как фторполимерные материалы предлагают более высокие температурные характеристики и немного лучшие характеристики при более высокой стоимости. Вспененные диэлектрические материалы из полиолефина или фторполимера обладают превосходными электрическими характеристиками и меньшей толщиной диэлектрика по сравнению с твердыми эквивалентами.Коаксиальное экранирование может состоять либо из проволоки, либо из фольги. Экраны проводов могут быть либо спиральными, либо плетеными, из меди или медного сплава для электропроводности или из стали для бронированной конструкции. Комбинации этих экранов могут использоваться в любом порядке для достижения определенных проектных параметров: гибкости, процентного покрытия экрана, долговечности, простоты подключения и т. Д. Материалы коаксиальных кожухов выбираются в соответствии с желаемым применением: ПВХ, ТПУ, ТПЭ, полиолефин, фторполимер. , или силикон.

Коаксиальные кабели

могут быть рассчитаны на полное сопротивление или емкость.Типичные значения — 50 Ом, 75 Ом или 30 пФ / фут. Они могут иметь размер от 32-24 AWG для миниатюрных коаксиалов и до 1/0 для приложений большой мощности. Некоторые из более мощных коаксиальных кабелей имеют центральный провод, сделанный из жилы Litz-проводов, для уменьшения потерь переменного тока, используемых для соединения высокочастотных устройств с большой мощностью.

В некоторых коаксиальных кабелях используется наше покрытие NEWtral® для уменьшения трибоэлектрического шума, и они особенно подходят для приложений, где критичны измерения малых сигналов.

Мы осознаем важность производительности линии передачи для максимального повышения качества сигнала в высокочастотных системах.Вместо того, чтобы согласовывать систему с кабелем, мы разрабатываем и производим специальные коаксиальные кабели в соответствии с характеристиками импеданса, емкости и затухания, необходимыми для конкретного применения. Мы также предлагаем коаксиальные кабели для более распространенных применений, которые могут быть добавлены к конфигурациям композитных кабелей.

Широкий спектр наших возможностей позволяет нам изготавливать прецизионные коаксиальные кабели от ультрамикро-миниатюрных 50 AWG до 8 AWG и более, как в нестандартных, так и в стандартных экранированных, круглых или плоских проволочных оплетках, спиральных или фольгированных конструкциях.Кроме того, мы предлагаем большой выбор диэлектрических материалов, включая полиолефин, фторполимеры, полиэтилен, полипропилен, ETFE, FEP, PFA и PTFE (с низкой плотностью и твердый), а также множество специальных диэлектриков, таких как наш запатентованный материал NEWcel®.

Коаксиальный кабель Изображения, фотографии и векторные изображения

В настоящее время вы используете более старую версию браузера, и ваши возможности могут быть неоптимальными. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews

---

PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений

• Все изображения
• Фото
• Vectors
• Иллюстрации
• Editorial
• Видеоматериал
• Музыка

---

• Поиск по изображению

коаксиальный кабель

Сортировать по

Самые актуальные

Свежие материалы

.
