Прокладка проводки в стене. Прокладка электропроводки в кирпичном доме: особенности, правила и способы монтажа

Как правильно проложить проводку в кирпичном доме. Какие существуют варианты монтажа. Как штробить стены под проводку. Какие инструменты понадобятся. Как составить схему проводки. Основные правила безопасности при работе с электрикой.

Особенности прокладки проводки в кирпичных домах

Прокладка электропроводки в кирпичном доме имеет ряд особенностей по сравнению с другими типами зданий:

• Твердые кирпичные стены усложняют процесс штробления и создания каналов для проводки
• Необходимо учитывать толщину штукатурки при планировании глубины штроб
• Важно не нарушить несущую способность стен при штроблении
• Сложнее проложить проводку между этажами из-за монолитных перекрытий
• Требуется использование специальных инструментов для работы с кирпичом

Основные способы монтажа проводки в кирпичном доме

Существует несколько вариантов прокладки электропроводки в кирпичных стенах:

1. Открытый способ — провода прокладываются в кабель-каналах по поверхности стен
2. Скрытый способ под штукатуркой — провода крепятся к стене и закрываются слоем штукатурки
3. Скрытый способ в штробах — в стенах прорезаются каналы для прокладки проводов
4. За гипсокартонными листами — провода размещаются между стеной и гипсокартоном

Правила размещения электропроводки в кирпичных стенах

При монтаже проводки необходимо соблюдать следующие правила:

• Прокладка проводов только вертикально или горизонтально, без диагональных участков
• Горизонтальные линии на высоте 15-20 см от пола или потолка
• Вертикальные линии не ближе 10 см от углов, дверных и оконных проемов
• Минимальное расстояние от газовых труб — 40 см
• Глубина штроб в несущих стенах не более 2,5 см
• Длина горизонтальных штроб не более 3 м

Особенности штробления кирпичных стен под проводку

Штробление кирпичных стен является наиболее трудоемким этапом монтажа скрытой проводки. Для этого используются различные инструменты:

• Штроборез — позволяет быстро и аккуратно прорезать ровные каналы
• Перфоратор со специальной насадкой — для высверливания штробы
• Болгарка с алмазным диском — для прорезания линий штробы
• Зубило и молоток — для ручного штробления (наиболее трудоемкий способ)

Перед штроблением необходимо сделать разметку и проверить отсутствие скрытой проводки. Глубина штробы должна быть достаточной для размещения кабеля, но не превышать допустимых значений.

Составление схемы электропроводки в кирпичном доме

Прежде чем приступать к монтажу, необходимо составить подробную схему электропроводки. При этом учитываются следующие моменты:

• Расположение всех розеток, выключателей и осветительных приборов
• Трассы прокладки кабелей от щитка до потребителей
• Разделение на отдельные группы (освещение, розетки, мощные потребители)
• Сечение проводов для разных групп потребителей
• Места установки распределительных коробок
• Способы прокладки проводки на разных участках

Грамотно составленная схема позволит избежать ошибок при монтаже и упростит дальнейшую эксплуатацию электросети.

Необходимые инструменты и материалы для монтажа проводки

Для выполнения работ по прокладке электропроводки потребуются следующие инструменты и материалы:

• Кабель необходимого сечения и типа
• Распределительные и установочные коробки
• Гофра или кабель-каналы для защиты проводки
• Клеммники и изоляционные материалы
• Перфоратор, штроборез или болгарка для штробления
• Отвертки, плоскогубцы, кусачки
• Индикаторная отвертка и мультиметр
• Расходные материалы — дюбели, саморезы, изолента и т.д.

Наличие качественного инструмента значительно упростит и ускорит процесс монтажа электропроводки.

Основные этапы монтажа электропроводки в кирпичном доме

Процесс прокладки электропроводки в кирпичном доме включает следующие основные этапы:

1. Составление схемы и расчет необходимых материалов
2. Разметка трасс прокладки кабелей и мест установки коробок
3. Штробление стен под проводку и установочные изделия
4. Монтаж распределительных и установочных коробок
5. Прокладка кабелей согласно схеме
6. Соединение проводов в распределительных коробках
7. Установка розеток, выключателей и других электроприборов
8. Проверка работоспособности и измерение параметров сети

Каждый этап требует аккуратности и соблюдения правил электробезопасности. При отсутствии опыта лучше доверить работу профессиональным электрикам.

Правила безопасности при монтаже электропроводки

Работа с электричеством требует соблюдения строгих правил безопасности:

• Перед началом работ обязательно отключить электропитание на щитке
• Использовать инструмент с изолированными ручками
• Работать в диэлектрических перчатках и обуви
• Не выполнять работы на мокрых поверхностях
• Проверять отсутствие напряжения индикатором перед касанием проводов
• Не оставлять оголенные провода под напряжением
• При штроблении использовать защитные очки и респиратор

Несоблюдение правил безопасности при работе с электричеством может привести к серьезным травмам и даже летальному исходу. При отсутствии опыта лучше доверить монтаж проводки профессионалам.

Проводка под штукатурку — как крепить к стене без штробления электропроводку: правила монтажа скрытой проводки и основные ошибки в работе

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку. Об этом узнаете из статьи.

Содержание

1. Проводка под штукатурку своими руками. Практические советы
2. За и против
3. Правила монтажа своими руками
4. Разметка на стене под кабель
5. Штробы
6. Крепеж кабеля к стене
7. Можно ли провести без штробления стен скрытого типа
8. Полезное видео

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от условий монтажа некоторыми из них можно пренебречь, а некоторые стоит учитывать. Вот главные «за» и «против» такого метода монтажа:

За:

• Скрытость от посторонних глаз под слоем штукатурки.
• Высокая электро- и пожарная безопасность.
• Длительный срок службы составных элементов.

Против:

• До кабеля не получится добраться, не повредив слой штукатурки.
• Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.
[stextbox id=»info»]Разметку лучше располагать не только на стене, но и бумаге. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов. [/stextbox]
Оптимальный вариант разметки – это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.
[stextbox id=»info»]Ширина штроб должна совпадать с шириной канала кабеля. [/stextbox]
Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении. Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

• Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.
• Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
• Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
• Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стен скрытого типа

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стене.
[stextbox id=»info»] В таком случае толщина штукатурки на стене больше, чем при штрабовке. [/stextbox]
Сделать проводку собственными руками под штукатурку сможет каждый, кто имел дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи помогут произвести монтаж с минимальными потерями ресурсов и финансов.

Полезное видео

Прокладка проводки в кирпичном доме – особенности та последовательность осуществления этого процесса

Немалое количество людей предпочитает жить в кирпичных домах. Такие дома можно увидеть в каждом населенном пункте. Конечно, для комфортного проживания в кирпичных домах люди монтируют систему водоснабжения, отопительную, электрическую и другие важные инженерные системы.

Собственно в этой статье мы рассмотрим особенности монтажа электрической системы. Другими словами статья сообщит о том, как осуществляется прокладка проводки в кирпичном доме.

Прежде всего, следует отметить, что сегодня можно встретить как небольшие кирпичные дома, так и многоэтажные кирпичные дома. В последних есть много квартир и, как правило, одну квартиру использует одна семья.

И в большинстве случаев изменение проводки происходит в пределах определенной квартиры. По сути дела прокладка проводки в квартирах и частных домах мало чем отличается.

Основная разница заключается в сложности схемы. В частных кирпичных домах она более сложная, поскольку здесь есть больше пользователей электроэнергии и при этом электрический ток может подаваться и на прилегающую к дому территорию.

Существует два варианта прокладки проводки в середине кирпичного дома, а именно открытый и закрытый. Первый вариант очень редко используется, поскольку монтаж кабелей в пластиковых лотках или коробах несколько портит эстетичность интерьера.

Поэтому практически во всех кирпичных домах устанавливают скрытую проводку. И здесь уже есть свои особенности. Они зависят от способа внутренней отделки.

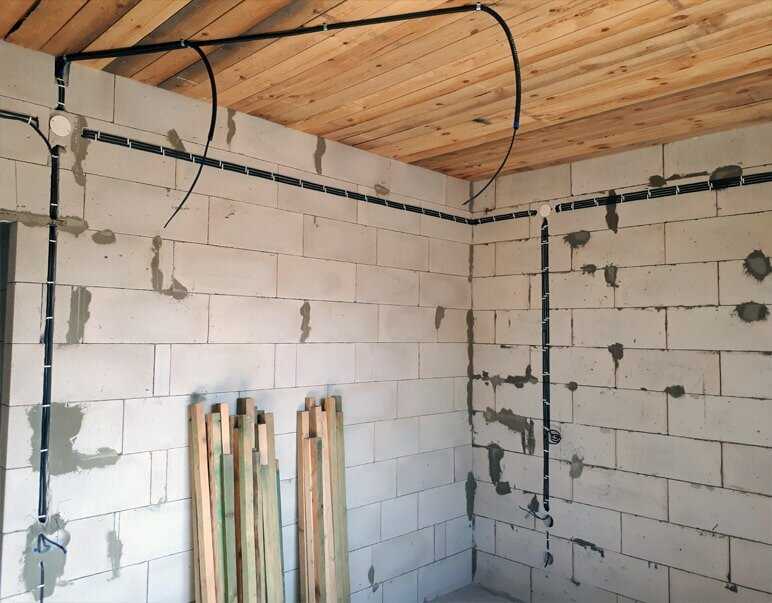

Если на кирпичные стены будет наноситься штукатурка, то проводку можно спрятать под ней. В этом случае монтаж очень прост. Он заключается в прикреплении всех электропроводов к кирпичной стене.

Штробы в кирпиче перед штукатурными работами
[sc name=img ]

Прикрепление осуществляется с помощью пластиковых скоб. Конечно, все электропровода должны идти по тем маршрутам, которые определяются схемой (о правилах размещения проводов мы отметим ниже).

Помимо монтажа самых проводов сразу же монтируют подрозеточные коробки. Здесь следует иметь в виду, что эти коробки не должны торчать над штукатуркой.

Поэтому следует определиться с тем, какую толщину будет иметь штукатурка и в зависимости от этого сделать отверстия с помощью дрели в кирпичной стене. Фиксация монтажных коробок в сделанных отверстиях осуществляется с помощью алебастра. В эти коробки и выводятся концы проводов.

Также перед процессом оштукатуривания стен монтируются распределительные коробки. Они должны быть в каждой комнате. Их монтаж ничем не отличается от установки подрозетников. В середину них также выводят кабеля.

Что касается типа кабелей, то под штукатурку следует устанавливать медный кабель ВВГнг или NYM. Последний кабель является наиболее предпочтительным вариантом. Они обладают ПВХ-оболочкой, которая не поддерживает горение и в случае короткого замыкания выделяет пониженное количество дыма.

Если есть желание использовать другие провода (ПВС, АПВ или ПВ), то их нужно монтировать в коробки или трубы. Чтобы протянуть кабель через трубы используют эластичную пластиковую протяжку. Сначала ее протягивают через трубу. Далее к ней надежно прикрепляют кабель и, вытягивая протяжку, затягивают новую проводку.

Полезный совет: наиболее идеальным вариантом прокладки скрытой проводки будет установка пластиковых труб на стены кирпичного дома, через которые и будут проходить сами кабели. Удобство этих труб заключается в том, что если в будущем нужно будет заменить проводку, то не возникнет никаких сложностей с демонтажем старых и установкой новых кабелей. При этом не надо будет штробить стены и сам процесс замены будет очень простым.

Когда проложены все провода, установлены распределительные и монтажные коробки, то сверху наносят штукатурку. Этот вариант прокладки проводки является возможным в том случае, если слой штукатурки будет толще, чем кабели.

В том случае, если планируется нанести немного штукатурки, т.е. ее слой будет не очень толстым и кабель не возможно в ней спрятать, то в кирпичных стенах нужно делать штробы (канальчики). В них и будет делаться прокладка скрытой проводки. Об особенностях создания штроб мы опишем ниже.

На практике часто бывает так, что владельцы не хотят наносить штукатурку на стены, а взамен устанавливают гипсокартонные плиты. В этом случае все очень просто, поскольку каждый провод можно смело прикреплять к стене с помощью скоб, и вся скрытая проводка будет размещаться за листом гипсокартона. Конечно, размещение электрокабелей должно соответствовать электрической схеме и правилам, определенным ПУЭ.

Как надо размещать электропровода

---

---

Остановимся на правилах размещения электрокабелей. Они должны размещаться только в вертикальном или горизонтальном положениях. Размещение по диагонали запрещается. Исключением может быть диагональная прокладка на мансарде, однако при условии, если кабель размещается параллельно линии потолка.

Горизонтальную прокладку скрытой проводки рекомендуется делать на высоте 30-ти сантиметров от уровня пола, или на уровне, который находится на 30 сантиметров ниже уровня перекрытия. Проводку можно подносить и выше, однако между перекрытием и проводкой должно быть не менее 15-ти сантиметров.

Полезный совет: будет лучше, если расстояние между перекрытием и скрытой в штукатурке или за гипсокартоном проводкой будет составлять 30 сантиметров. Это позволит избежать сложностей в случае монтажа подвесного потолка.

Что касается вертикальной прокладки, то здесь тоже есть некоторые ограничения. Расстояние от угла стены, дверной коробки или оконного проема к кабелю должно быть большим 15-ти сантиметров. Если по стене будет проходить газовая труба, то провод должен располагаться на расстоянии 40 сантиметров от нее.

Прокладка с помощью штроб

Описанные выше способы прокладки скрытой проводки касающиеся того случая, когда дом строится и только осуществляется организация всех инженерных систем.

Штробы в штукатурке под проводку
[sc name=img ]

Однако есть много случаев, когда владельцы кирпичных домов хотят произвести замену старой проводки с помощью своих рук. В этом случае уже возникают дополнительные сложности.

Они связаны с тем, что вся старая проводка спрятана под слоем штукатурки и собственно в этом слое придется прокладывать новую проводку. Для того чтобы ее установить, нужно делать каналы, в которых и будут размещаться электропровода.

Особенности выбуривания штроб зависят от толщины слоя штукатурки. Если этот слой толще проводки, которая будет прокладываться, или трубки, в которых будут размещаться кабели, то штроблят только штукатурку.

В этом случае можно сказать, что вам повезло, поскольку вам не придется прикладывать больших усилий. Однако, если толщина слоя штукатурки является недостаточной, то придется штробить кирпичную стену. А это уже гораздо сложнее.

Штробление кирпичных стен также осуществляться с определенными правилами. Так, канал не должен быть шире или глубже чем 25 миллиметров. Одна штроба не должна быть длиннее трех метров. На несущих кирпичных стенах нельзя делать горизонтальные каналы. Также нельзя штробить перекрытия (за исключением штукатурки на потолке).

Кроме этого каналы должны делаться таким образом, чтобы было минимальное число углов между местами размещения выключателя/розетки и распределительной коробки. Конечно, лучше делать только один угол перехода от горизонтальной штробы к вертикальной. Стыки стен в данном случае в расчет не берутся.

Способы создания штроб

Их можно сделать с помощью:

• молотка и зубила;
• перфоратора или ударной дрели;
• болгарки;
• штробореза.

Наиболее идеальным вариантом является использование штробореза. Благодаря ему штроба будет иметь необходимую глубину и ширину, а также будет ровной.
В кирпичном доме и любой квартире штробы делаются согласно маршрутам прокладки новой проводки. Эти маршруты обозначаются на схеме.

Согласно схеме на стенах рисуют разметку. Она должна представлять собой две параллельные линии, которые отходят от места распределительной коробки к выключателям, розеткам и светильникам.

Полезный совет: перед нанесением разметки в местах, где будут проходить штробы, следует провести проверку на наличие проводов под напряжением. Это повысит безопасность всех работ.

По сделанной разметке осуществляют штробление стен. Этот процесс очень шумный и во время его выделяется много пыли. Поэтому для защиты надо использовать очки, перчатки и респиратор.

Если вы планируете штробить стену с помощью перфоратора, то нужно использовать широкий и короткий буры, а также лопатку. Сначала, оснастив перфоратор буром, делают отверстия по всей длине штробы.

Расстояние между ними не должно превышать 15-ти миллиметров. Отверстие должно иметь глубину, равную 25-ти миллиметрам. Далее снимают бур и устанавливают лопатку.

После этого откалывают необходимые куски стены. Не следует ставить лопатку поперек самой штробы. Это может привести к откалыванию большой части штукатурки.

Если вы будете использовать болгарку, то ее нужно оснащать алмазным диском. Ею пропиливают оба края штробы. Далее берут перфоратор и высвобождают ту часть стены, которая находится между пропиленными линиями.

Следует иметь в виду, что при использовании болгарки будет образовываться большое количество пыли. Эту пыль нужно убирать с помощью мощного пылесоса. Желательно, чтобы трубу пылесоса держал второй человек.

Что касается штробореза, то он имеет два диска, которые и будут резать две линии нашего канальчика. Конечно, эти диски должны быть алмазными. Штроборез имеет такую конструкцию, благодаря которой пыль не попадает в комнату. Когда штробы являются готовыми, их зачищают и грунтуют.

Подобным образом делают места для размещения монтажных и распределительных коробок. Их монтируют на алебастр. После этого уже устанавливают необходимые провода.

Опять же, проводку можно устанавливать как в самые штробы и наносить сверху штукатурку, так и можно размещать в пластиковых трубах. Кабели или трубы закрепляют с помощью распорок, скоб или алебастра. После прокладки проводки штробы заполняются штукатуркой.

Некоторые особенности составления схемы

Таковыми являются способы прокладки проводки в кирпичном доме с помощью своих рук. Соответственно, один из этих способов надо учитывать во время составления схемы прокладки новой проводки. Стоит отметить, что схема является обязательной и ее нужно утверждать в соответствующих органах.

Раньше мы указали правила размещения проводки. Они также должны быть учтены в схеме. Также стоит отметить, что схема должна предусматривать как минимум наличие двух отдельных ветвей проводки.

Одна должна питать освещаемые устройства (для этого можно использовать провод с сечением 1,5 кв. миллиметра), другая — подавать ток к розеткам (сечение электропроводов должно превышать 2,5 кв. миллиметра).

Также должны быть отдельные ветки для мощных потребителей электричества. В каждой комнате должна быть как минимум одна распределительная коробка.

Нужные материалы и инструменты

После того, как вы составили и утвердили схему прокладки проводки в кирпичном доме, вы можете приступать к закупке необходимых инструментов и материалов.

Материалы должны быть представлены:

• электрокабелем;
• монтажными и разводными коробками;
• алебастром;
• клемниками;
• скобами;
• металлическими гильзами и пластиковыми втулками.

Что касается инструмента, то кроме того, с помощью которого будут делаться штробы, нужно взять:

1. Молоток.
2. Бокорезы.
3. Зубило.
4. Пассатижи.
5. Монтажный нож.
6. Отвертки.
7. Указатель напряжения.
8. Мультиметр.

Когда все материалы и инструменты являются подготовленными, приступают к прокладке проводки в кирпичной кладке одним из вышеописанных способов.

В том случае, если проводка будет проходить через стену, то в стене нужно сделать отверстие и вставить в него гильзу. На края гильзы монтируются пластиковые втулки.

В конце соединяют все провода и проводят измерительные работы.

Проведение работ по прокладке проводки в кирпичном доме

Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве.

Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Безопасность

• Вызов специалиста

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Каждый раз, когда ваш проект включает расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи. питается от главной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно отследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом. и на одной линии с розетками в стене, так что начните оттуда.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую ​​работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс существует для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда следует звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямая грань
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Безопасные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

Как проложить электропроводку

На этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

   Наденьте пылезащитную маску и защитные очки.


   Ель / Кевин Норрис

2. Откройте стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.


   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.

• Вам не нужно сносить целые стены, чтобы заменить электропроводку дома, однако сделать несколько отверстий в гипсокартоне может быть неизбежно. Лучше всего нанять профессионала, если необходима полная замена проводки, так как он или она сделают все возможное, чтобы как можно меньше мешать работе.

• Ввинчивание в провод под напряжением может привести к серьезной травме, поэтому лучше избегать этого любой ценой, тщательно осмотрев стену и используя цифровое устройство обнаружения, прежде чем приступить к работе. Однако, если вам случится вкрутить провод, скорее всего, вы потеряете питание в розетке, и вы сможете проверить это с помощью измерителя напряжения переменного тока.

Как заделать большую дыру в гипсокартоне

Ловля электрического провода сквозь стены

Проложите электрический кабель через стены и потолки, не разрывая их на части ловильным проводом

1 / 15

Семейный мастер на все руки

Проверьте всю полость стены с помощью искателя шипов

Приличный искатель шипов необходим для каждой работы по ловле с проволоки, но не бросайте его обратно в сумку после того, как вы нашли шпильки. Используйте свой искатель гвоздей, чтобы проверить всю полость стены на наличие препятствий, таких как блокировка и заброшенные коллекторы. Вы же не хотите узнать на собственном горьком опыте, что вы должны были выловить свою проволоку на одну полость шпильки влево или вправо.

Если у вас нет устройства для поиска шипов, вот как найти шип без устройства для поиска шипов.

2 / 15

Семейный мастер на все руки

Необходимые инструменты

Гибкие биты и светящиеся стержни — это инструменты, которые профессионалы используют для ловли проволоки. Гибкие биты отлично подходят для сверления отверстий в труднодоступных местах (см. «Инвестируйте в бампер» ниже). Двумя наиболее распространенными длинами являются 5 футов и 6 футов, но также доступны удлинители. 3/4 дюйма. х 54 дюйма. flex бит стоит около 50 долларов в домашних центрах. Купите биту с отверстием на конце, чтобы вы могли использовать саму биту для протягивания проводов. После того, как отверстие просверлено, вы можете просунуть светящийся стержень через отверстие, чтобы начать рыболовную проволоку, прикрепить проволоку к ушке на конце и протянуть ее обратно. Светящиеся стержни также можно использовать для зацепления проводов, чтобы вытащить их в качестве инструмента для проволочной змеи. Как следует из их названия, светящиеся стержни светятся в темноте. Это облегчает их обнаружение, когда вы работаете с рыболовной проволокой в ​​темных местах (что происходит в большинстве случаев). Светящиеся стержни бывают разной длины и толщины, и вы можете комбинировать столько секций, сколько требуется для работы. Более тонкие удилища больше изгибаются и работают лучше, когда вам нужно делать крутые повороты при ловле проволокой. Более толстый стержень может охватывать большие расстояния и лучше подходит для зацепления проводов, находящихся на расстоянии более нескольких футов. А 9-фт. Комплект светящихся стержней стоит около 40 долларов в домашних центрах. Ожидайте заплатить около 60 долларов за 24-футовый. набор. Не забудьте электрический тестер.

3 / 15

Дополнительные советы по протягиванию троса и кабеля через готовую стену смотрите в этом видео:

4 / 15

Семейный мастер на все руки

Протолкните больше, чем вам нужно

Когда вы ловите проволоку, чтобы тянуть ее к себе, убедитесь, что ее более чем достаточно, чтобы за нее можно было зацепиться. Иногда ухватиться за провод — настоящая проблема, и как только вы его зацепите, вы не захотите его потерять. Всегда следите за тем, чтобы у вас было как минимум 5 или 6 футов дополнительной проволоки, чтобы поддерживать натяжение крючка все время, пока вы его тянете.

5 / 15

Семейный мастер на все руки

Крепление к гибкой насадке

Иногда при ловле проволоки вообще не нужно использовать светящиеся стержни. Большинство гибких насадок имеют отверстия на концах, идеально подходящие для рыболовной проволоки. Если у вас есть доступ к тому месту, где выходит гибкая насадка, прикрепите проволоку непосредственно к насадке и протяните ее через этот путь. Скрутите проволоку и закрепите ее скотчем, чтобы убедиться, что она не оторвется, когда вы будете протягивать ее обратно. Снимите сверло с дрели, прежде чем тянуть, чтобы случайно не раскрутить сверло и не скрутить проволоку.

6 / 15

Семейный мастер на все руки

Проволока через отверстия для встроенных светильников

7 / 15

Семейный мастер на все руки

Защита гипсокартона с помощью грязезащитного кольца

Грязезащитные кольца, также называемые кронштейнами для гипсокартона или низковольтными «старыми» кронштейнами, отлично подходят для защиты гипсокартона при сверлении гибким сверлом или проворачивании на светящемся стержне. Они просты в установке (достаточно затянуть два винта) и недороги. Как только провода подключены, вы можете прикрутить настенную пластину к грязевому кольцу. Грязезащитные кольца одобрены только для низковольтных проводов, таких как коммуникационные и коаксиальные кабели. Если вам нужно установить обычную монтажную коробку для электрической розетки или настенного выключателя, временно установите грязевое кольцо, чтобы защитить гипсокартон, пока вы ловите провод, а затем снимите его. Ознакомьтесь с еще девятью советами по электромонтажу своими руками.

8 / 15

Семейный мастер на все руки

Установка кабелепровода внутри шкафов

9 / 15

Семейный мастер на все руки

Купите бампер

Провода не должны прокладываться ближе, чем на расстоянии 1-1/4 дюйма от проницаемой поверхности (снаружи гипсокартона). Это означает, что вы не должны сверлить отверстия рядом с гипсокартоном. Но не всегда легко контролировать, куда идет гибкий бит. Направляющая гибкого сверла Bumper Ball, установленная на конце гибкого сверла, поможет сохранить надлежащее расстояние между сверлом и внешней частью полости в стене. Вы можете купить комплект из двух штук у поставщиков электроэнергии или на сайте licensedelectrician.com.

10 / 15

Семейный мастер на все руки

Крепко держитесь

При подсоединении кабеля к проушине на стержне накаливания снимите пластиковую оболочку примерно на 6 дюймов, затем отрежьте горячий и нейтральный провода. Затем проденьте оставшийся заземляющий провод через ушко стержня и несколько раз оберните его вокруг оболочки провода. Наконец, обмотайте всю область изолентой. При подсоединении коаксиального кабеля просто прикрепите весь провод к стержню накаливания. Вы никогда не потеряете световой провод, просто используя ленту. Используйте ту же технику при работе с коммуникационным кабелем, например, с телефонным проводом. Если вы попытаетесь зацепить один из небольших коммуникационных проводов, вы можете растянуть и повредить этот отдельный провод на несколько футов внутри оболочки. Избегайте этих 10 распространенных ошибок, которые допускают домовладельцы.

11 / 15

Семейный мастер на все руки

Получите лучший обзор с помощью инспекционной камеры

Вы знаете, что ваш провод где-то там, но никак не можете его найти. Вероятно, он завис на другом проводе или трубе, но догадки не решат проблему. Вместо этого посветите фонариком в инспекционное зеркало, чтобы точно узнать, что происходит. Это простой и недорогой совет, который может сэкономить вам много времени и нервов. Купите инспекционное зеркало в магазине автозапчастей менее чем за 10 долларов. Или поднимите его на ступеньку выше и заплатите еще несколько долларов за зеркало с небольшими встроенными огнями, чтобы вы могли точно видеть, что происходит.

Не расстраивайтесь, если у вас не получилось с проводом. Видео ниже даст вам советы о том, как исправить ситуацию с коротким проводом.

Плюс: ознакомьтесь с 25 вещами, которые вам нужно знать об изоляции.

12 / 15

Семейный мастер на все руки

Не крутите трензель в изоляции

Лучший совет по ловле проводов через изоляцию: «Избегайте этого, если можете». Всегда есть вероятность повредить пароизоляцию или сбить изоляцию, оставив холодные участки в стене. Если вам необходимо провести провода через наружные стены, лучше всего не вращать гибкое сверло до тех пор, пока оно не войдет в плотный контакт с деревом, которое вы планируете просверливать. Если вы просверлите слишком рано, вы в конечном итоге создадите большой изоляционный конус из сахарной ваты, который затруднит извлечение сверла, если не сделает его невозможным.

13 / 15

Семейный мастер на все руки

Держите низковольтные провода подальше от электрических кабелей

Очень заманчиво протянуть низковольтные провода (например, коаксиальные кабели и Cat-5e) через существующие отверстия, занятые электрическими кабелями, но не делайте этого! Несмотря на то, что кабели изолированы, ток высокого напряжения может мешать сигналу в низковольтных проводах. Это может привести к плохому приему телепередач или ненадежному телефону и Интернету. Просверлите новое отверстие и держите новый низковольтный провод на расстоянии нескольких дюймов от электрических кабелей. Можно прокладывать низковольтные провода перпендикулярно кабелям, а также можно прокладывать низковольтные провода рядом с электрическими проводами, заключенными в кабелепровод или металлическую оболочку.

14 / 15

Семейный мастер на все руки

Купить дополнительный провод

Имейте под рукой достаточно запасного провода или кабеля, потому что маловероятно, что вы сможете поймать провод по прямой из точки А в точку Б. вероятность того, что ваш провод может зависнуть на чем-то, и вам придется отказаться от него и начать все сначала.

15 / 15

Семейный мастер на все руки

Идентификация поврежденных проводов

Если вы устанавливаете более одного провода, избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они покрыты гипсокартоном.
