Что такое силовые трансформаторы и для чего они используются. Какие бывают виды промышленных трансформаторов. Как выбрать подходящий трансформатор для производства. Каковы основные технические характеристики силовых трансформаторов.
Назначение и принцип работы промышленных силовых трансформаторов
Силовой трансформатор — это ключевое устройство в системе электроснабжения, выполняющее функцию преобразования напряжения электрического тока. Основное назначение промышленных силовых трансформаторов — изменение уровня напряжения для передачи электроэнергии на большие расстояния и последующего распределения потребителям.
Принцип работы трансформатора основан на явлении электромагнитной индукции. Он состоит из магнитопровода и обмоток — первичной и вторичной. При подаче переменного напряжения на первичную обмотку в магнитопроводе возникает переменный магнитный поток. Он наводит ЭДС во вторичной обмотке, величина которой зависит от соотношения числа витков в обмотках.
Основные функции силовых трансформаторов в промышленности:
- Повышение напряжения для передачи электроэнергии на дальние расстояния
- Понижение напряжения для распределения электроэнергии потребителям
- Преобразование частоты тока
- Регулирование напряжения в сети
- Гальваническая развязка электрических цепей
Классификация промышленных силовых трансформаторов
Силовые трансформаторы классифицируются по различным параметрам, что позволяет выбрать оптимальное устройство для конкретных условий эксплуатации. Какие бывают основные виды промышленных трансформаторов.
По типу охлаждения:
- Масляные — с естественным или принудительным охлаждением маслом
- Сухие — с воздушным охлаждением
По количеству фаз:
- Однофазные
- Трехфазные
По количеству обмоток:
- Двухобмоточные
- Трехобмоточные
- Многообмоточные
По способу установки:
- Внутренней установки
- Наружной установки
По назначению:
- Силовые общего назначения
- Специальные (печные, преобразовательные, испытательные и др.)
Выбор типа трансформатора зависит от конкретных условий эксплуатации, требований к мощности, классу напряжения, габаритам и другим параметрам.
Технические характеристики силовых трансформаторов
При выборе промышленного силового трансформатора необходимо учитывать ряд ключевых технических характеристик. Какие параметры являются наиболее важными для оценки возможностей трансформатора.
Основные технические параметры:
- Номинальная мощность (кВА)
- Номинальное напряжение первичной и вторичной обмоток (кВ)
- Частота сети (Гц)
- Схема и группа соединения обмоток
- Напряжение короткого замыкания (%)
- Потери холостого хода и короткого замыкания (Вт)
- Ток холостого хода (%)
- Коэффициент полезного действия (%)
- Габаритные размеры и масса
Номинальная мощность определяет максимальную нагрузку трансформатора. Напряжение обмоток выбирается исходя из параметров питающей сети и требований потребителей. Потери и КПД характеризуют энергоэффективность устройства.

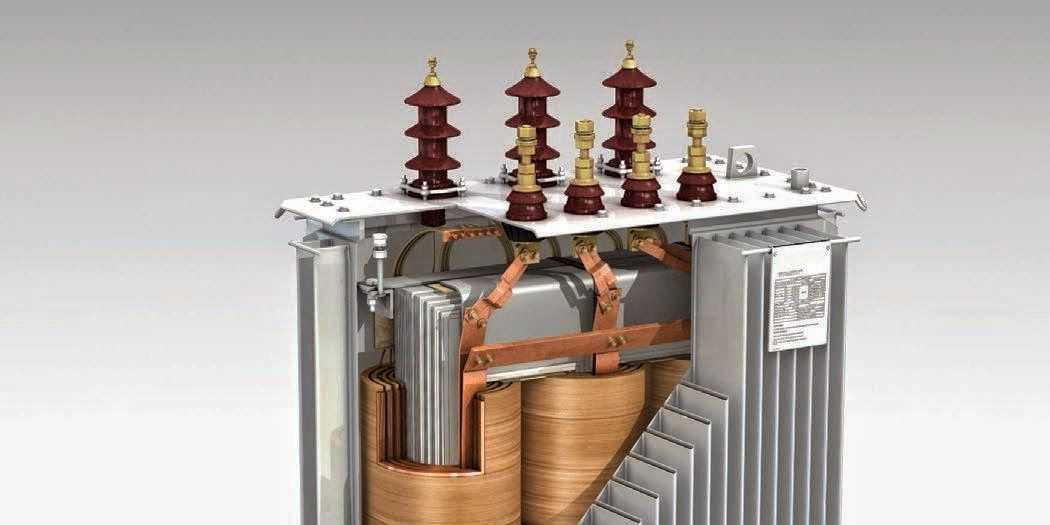

Особенности конструкции масляных и сухих трансформаторов
Масляные и сухие трансформаторы имеют существенные различия в конструкции, что определяет их преимущества и недостатки. В чем заключаются основные особенности этих типов трансформаторов.
Масляные трансформаторы:
- Обмотки и магнитопровод погружены в трансформаторное масло
- Масло выполняет функции охлаждения и изоляции
- Имеют расширитель для компенсации объема масла при нагреве
- Требуют периодической замены и очистки масла
- Пожароопасны из-за горючести масла
- Эффективны для больших мощностей и высоких напряжений
Сухие трансформаторы:
- Обмотки и магнитопровод охлаждаются воздухом
- Изоляция выполнена из современных полимерных материалов
- Не требуют обслуживания системы охлаждения
- Экологичны и пожаробезопасны
- Компактны и имеют меньший вес
- Ограничены по мощности и напряжению
Выбор между масляным и сухим трансформатором зависит от условий эксплуатации, требований безопасности и экономической целесообразности.
Системы охлаждения силовых трансформаторов
Эффективное охлаждение — ключевой фактор надежной работы силового трансформатора. Какие существуют системы охлаждения и в чем их особенности.
Основные виды систем охлаждения:
- Естественное воздушное охлаждение (AN)
- Естественное масляное охлаждение (ON)
- Масляное охлаждение с дутьем и естественной циркуляцией масла (ONAF)
- Масляное охлаждение с дутьем и принудительной циркуляцией масла через воздушные охладители (OFAF)
- Масляно-водяное охлаждение с принудительной циркуляцией масла (OFWF)
Выбор системы охлаждения зависит от мощности трансформатора, условий эксплуатации и требований к габаритам. Для мощных трансформаторов применяются более сложные системы с принудительной циркуляцией масла и воздушным или водяным охлаждением.
Регулирование напряжения в силовых трансформаторах
Регулирование напряжения необходимо для поддержания его стабильного уровня при изменении нагрузки или напряжения питающей сети. Какие существуют способы регулирования напряжения в силовых трансформаторах.
Основные методы регулирования:
- Переключение без возбуждения (ПБВ)
- Регулирование под нагрузкой (РПН)
- Вольтодобавочные трансформаторы
- Линейные регуляторы
Переключение без возбуждения осуществляется при отключенном трансформаторе и используется для сезонного регулирования. РПН позволяет изменять напряжение без отключения нагрузки и применяется в распределительных сетях. Вольтодобавочные трансформаторы и линейные регуляторы используются для плавного регулирования напряжения.
Защита силовых трансформаторов от аварийных режимов
Надежная защита трансформаторов необходима для предотвращения их повреждения при аварийных ситуациях. Какие виды защиты применяются в современных силовых трансформаторах.
Основные виды защиты:
- Газовая защита (реле Бухгольца)
- Дифференциальная токовая защита
- Максимальная токовая защита
- Защита от перегрузки
- Защита от перенапряжений
- Температурная защита
Газовая защита реагирует на выделение газа при разложении масла или изоляции. Дифференциальная защита срабатывает при внутренних повреждениях. Токовые защиты отключают трансформатор при коротких замыканиях и перегрузках. Защита от перенапряжений предохраняет изоляцию от пробоя.
Диагностика и техническое обслуживание силовых трансформаторов
Регулярная диагностика и обслуживание необходимы для обеспечения надежной работы силовых трансформаторов. Какие методы диагностики применяются и какие работы выполняются при техническом обслуживании.
Основные методы диагностики:
- Анализ трансформаторного масла
- Тепловизионный контроль
- Измерение характеристик изоляции
- Вибродиагностика
- Частотный анализ
Работы при техническом обслуживании:
- Очистка и дегазация масла
- Подтяжка контактных соединений
- Проверка работы систем охлаждения
- Контроль уровня масла
- Проверка устройств защиты
Своевременная диагностика позволяет выявить дефекты на ранней стадии и предотвратить аварийные ситуации. Регулярное техническое обслуживание обеспечивает поддержание рабочих характеристик трансформатора в течение всего срока службы.
Современные тенденции в разработке силовых трансформаторов
Развитие технологий приводит к постоянному совершенствованию конструкции и характеристик силовых трансформаторов. Какие инновации внедряются в современном трансформаторостроении.
Основные направления развития:
- Применение аморфных сплавов для магнитопроводов
- Использование высокотемпературных сверхпроводников
- Разработка экологичных изоляционных материалов
- Внедрение цифровых систем мониторинга и диагностики
- Оптимизация конструкции для снижения потерь
- Создание интеллектуальных трансформаторов с возможностью самодиагностики
Новые технологии позволяют повысить энергоэффективность трансформаторов, увеличить срок их службы, улучшить экологические характеристики и обеспечить более надежную работу энергосистем.
Силовые трансформаторы — ЗАВОД ЭНЕРГОСНАБ
Силовой трансформатор – это сердце распределительных и понижающих подстанций. Основная функция этого оборудования – преобразовывать электроэнергию с одного уровня напряжения на другой. Одна подстанция обычно требует от одного до двух трансформаторов. Необходимое количество устройств и мощность каждой модели зависит от различных факторов: требований потребителей к надежности электроснабжения, величины перегрузочной способности силового трансформатора и других.
| Трансформатор объекта «5 звезд» |
Существует два вида силовых трансформаторов: сухие и масляные.
Также они подразделяются на группы по другим параметрам:
- Число фаз – трехфазные и однофазные.
- Число обмоток – бывают трехобмоточными и двухобмоточными.
- Класс точности, который определяет допустимую величину погрешностей.
- Способ охлаждения прибора – естественный или принудительный.
- Место установки – снаружи, внутри или в качестве части комплектного распределительного устройства (КРУ).
Мы производим, испытываем, настраиваем и ремонтируем силовые трансформаторы в Воронеже. Индивидуальный подход к каждому заказу и высочайшее качество его исполнения – то, чем мы по праву гордимся.
Мы предлагаем комплекс услуг по ремонту и настройке любых трансформаторов, отвечающих требованиям напряжения и мощности (от 25 кВА — 40 кВА до 1600 кВт — 2500 кВА). Гарантия на ремонт, который производит наша компания, – 1 год.

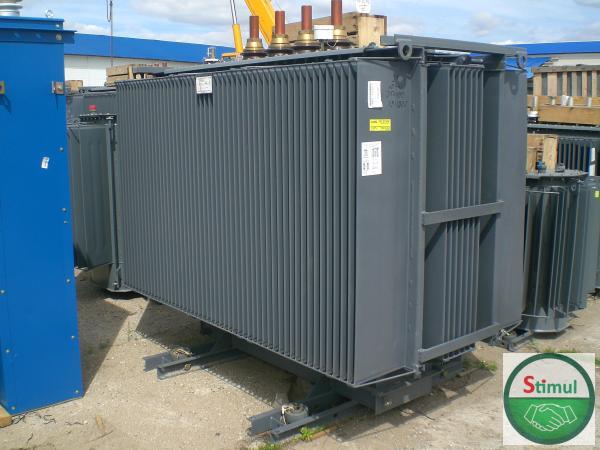

Силовые масляные трансформаторы
| Обозначение | Напряжение, кВ | Потери, Вт | Масса, кг | ||
| Высш. | Низш. | Режим холостого хода | Режим короткого замыкания | ||
| ТМГ-16/10-12 | 6; 10 | 0,4 | 85 | 440 500 |
230 |
| ТМГ-25/10-12 | 6; 10 | 0,23 | 115 | 600 | 240 |
| 15 | 0,4 | 115 | 600 | 280 | |
| 27,5 | 0,4 | 145 | 650 | 590 | |
| ТМГ-40/10-12 | 6; 10 | 0,4 |
155 165 |
800 | 300 |
| 15 | 0,4 | 165 | 800 | 350 | |
| ТМГ-63/10-12 | 6; 10 | 0,23 | 220 | 1280 | 420 |
| 15 | 0,4 | 220 | 1470 | 420 | |
| ТМГ-100/10-12 | 6; 10 | 0,23; 0,4 | 270 | 1970 2270 |
540 |
| 8,05 | 0,38 | 270 | 1970 | 540 | |
| 15 | 0,4 | 270 | 1970 | 540 | |
| 27,5 | 0,4 | 320 | 1970 | 970 | |
| 35 | 0,4 | 320 | 2270 | 970 | |
| ТМГ-160/10-12 | 6; 10 | 0,23; 0,4 | 410 | 2600 | 700 |
| 15 | 0,4 | 410 | 2600 | 700 | |
| 27,5 | 0,4 | 480 | 2650 | 1245 | |
| 35 | 0,4 | 480 | 3100 | 1245 | |
| ТМГ-250/10-12 | 6; 10 | 0,23 | 580 | 3700 | 950 |
| 15 | 0,4 | 580 | 3700 4200 |
1160 | |
| 27,5 | 0,4 | 700 | 3700 | 1550 | |
| 35 | 0,4 | 700 | 4200 | 1550 | |
| ТМГ-400/10-11 | 6; 10 | 0,4 | 830 | 5400 | 1360 |
| 8; 15 | 0,38 | 830 | 5400 | 1360 | |
| 15 | 0,4 | 830 | 5800 | 1360 | |
| 27,5 | 0,4 | 950 | 5500 | 2190 | |
| 35 | 0,4 | 950 | 5500 | 2190 | |
| ТМГ-630/10-11 | 6; 10 | 0,4 | 1240 | 7600 | 2000 |
| 20 | 0,4 | 1240 | 7600 | 2100 | |
| ТМГ-1000/10-11 | 6; 10 | 0,4 | 1600 | 10800 | 2900 |
| 20 | 0,4 | 1600 | 10800 | 3100 | |
| ТМГ-1250/10-11 | 1800 | 12400 | 3600 | ||
Сухие трансформаторы
| Обозначение | Напряжение, кВ | Потери, Вт | Масса, кг | ||
Высш. |
Низш. | Режим холостого хода | Режим короткого замыкания | ||
| ТСЗГЛ-160 | 6,0 | 0,4 | 850 | 2300 | 1310 |
| ТСЗГЛ-250 | 6,0 | 0,4 | 1000 | 2890 | 1670 |
| ТСЗГЛ-400 | 6,0 | 0,4 | 1150 | 3790 | 1700 |
| ТСЗГЛ-630 | 6,0 | 0,4 | 1600 | 5800 | 2500 |
| ТСЗГЛ-1000 | 6,0 | 0,4 | 2100 | 7900 | 3050 |
| ТСЗГЛ-1600 | 6,0 | 0,4 | 3100 | 11500 | 4100 |
| ТСН-25 | 4,0 | 0,4 | 150 | 600 | 680 |
| ТСН-40 | 4,0 | 0,4 | 220 | 880 | 740 |
| ТСН-63 | 4,0 | 0,4 | 300 | 1280 | 900 |
| ТСН-100 | 4,0 | 0,4 | 400 | 1720 | 930 |
| ТСН-160 | 4,0 | 0,4 | 570 | 2300 | 990 |
| ТСН-250 | 4,5 | 0,4 | 750 | 2900 | 1310 |
| ТСН-400 | 6,0 | 0,4 | 820 | 4300 | 1600 |
| ТСН-630 | 6,0 | 0,4 | 1300 | 5500 | 2300 |
| ТСН-1000 | 6,0 | 0,4 | 1900 | 8250 | 3200 |
| ТСН-1600 | 6,0 | 0,4 | 2500 | 12350 | 4400 |
| ТСН-2500 | 6,0 | 0,4 | 3500 | 15300 | 7100 |
Завод “ЭнергоСнаб” предлагает обширный ассортимент как готовых устройств, так и тех, которые можно заказать.
Мы осуществляем доставку и монтаж трансформаторов по Воронежу и за его пределами. Все оборудование проверено и испытано, поэтому мы уверенно можем гарантировать его качество.
Хотите купить трансформатор? Свяжитесь с нами любым из способов, указанных на странице “Контакты”.
Промышленные трансформаторы | «Проект-техника»
Повтор
История в годах
ПроектЭлектротехника
Предприятие производит силовые сухие трансформаторы с литой изоляцией мощностью до 12,5 МВА классов напряжения до 35 кВ. Высокое качество продукции гарантировано оснащением производственных площадей предприятия современным автоматизированным оборудованием и применением комплектующих лучших производителей. Готовые трансформаторы проходят приемо-сдаточные испытания в собственной испытательной лаборатории.
-
2009-2011
Производство трансформаторов было открыто на базе Шумерлинского завода специализированных автомобилей для снабжения российского энергетического комплекса качественным оборудованием, способным конкурировать с иностранными производителями.
Через два года производство было расширено до самостоятельного предприятия ООО «Проектэлектроника» -
2012
Вся продукция сертифицирована на соответствие российским и международным стандартам, получена разрешительная документация на продукцию и проводимые работы.
-
2015
Завод вышел на серийное производство. Ассортимент пополнился новыми видами продукции: преобразовательные и сейсмостойкие трансформаторы, реакторы и дроссели, блок-боксы со степенью защиты до Ш3 54 и трансформаторы морского исполнения.
-
2016
Переход на производство трансформаторов IV габарита (10 МВА). Освоено производство трансформаторов для систем обогрева нефтегазопроводов.
Производственно-технологический комплекс
Партнеры
Благодаря индивидуальному подходу, в числе наших партнёров и клиентов крупнейшие потребители электротехнической продукции, такие как: ЛУКОЙЛ, НК Роснефть, Транснефть, «УралмашНГОхолдинг», ФСК ЕЭС, «Газпромбурение», ФГУП «Дальспецстрой», корпорация «Роскосмос», корпорация «Росатом», МОЭСК, АК «Алроса», ОАО «ЛЕНЭНЕРГО», ОАО «РусГидро», ФГУП Крыловский государственный научный центр, Пермская ГРЭС, ОАО «Сангтудинская ГЭС-1».
Заказчики отмечают надежность и техническую продуманность трансформаторов — они отличаются высоким уровнем пожарной и экологической безопасности, малыми габаритами, пониженным уровнем шума и сейсмоударостойчивостью.
Типы трансформаторов
Контроль качества
-
Контроль качества
-
- Трансформаторы выпускаются по техническим условиям АФИП.670120.001 ТУ и соответствуют ГОСТ Р 52719-2007.
- На предприятии действует система управления качеством выпускаемой продукции в соответствии с ISO 9001:2015.
- Имеется подтверждение соответствия трансформаторов требованиям безопасности в соответствии с системой ГОСТ Р.
- Система менеджмента качества, применяемая при проектировании, разработке, производстве, ремонте и обслуживании высоковольтной продукции, соответствует ГОСТ ISO 9001:2008.
- Имеется свидетельство о типовом одобрении Российского морского регистра судоходства.
- Продукция прошла испытание на сейсмическое воздействие интенсивностью 9 баллов по шкале MSK-64 и на сейсмоударостойкость в лаборатории ВС РФ, аккредитованной Военным Регистром.
- Получена лицензия Ростехнадзора на конструирование и изготовление продукции для ядерных установок атомных станций.
- Предприятие прошло проверку на соответствие требованиям ГОСТ РВ 0015.002-2012 и получило сертификат соответствия системы «Оборонсертифика».
