Как обжать интернет-кабель

При создании локальных компьютерных систем одной из главных задач становится подключение устройств с помощью LAN-кабеля. Работа с ним потребует специфических знаний и навыков, в том числе и в вопросе обжима витой пары.

Устройство LAN-кабеля

LAN-кабелем называютсетевой шнур, который служит для передачи сигналов от одного электронного устройства сети к другому. Каждый шнур состоит из четырех пар проводников, скрученных особым образом для предотвращения помех и снижения рисков потери качества сигнала.

Какой кабель рекомендуется применять

В использовании встречаются следующие виды LAN-кабеля:

• Многожильные.
• Одножильные.
• Экранированные, с химической или механической защитой.

Одножильные сетевые шнуры применяются в тех случаях, когда необходимо проложить кабель внутри стен и лотков. Это обусловлено его недостаточной устойчивостью к механическим повреждениям — жилы кабеля могут сломаться при частом сгибании.

Многожильный LAN-кабель (витая пара), служит для соединения устройств сети с наружной или внутренней интернет-розеткой. Такие провода отличаются износостойкостью и не боятся частых скручиваний.

При выборе кабеля для создания локальной сети следует обратить внимание на следующие критерии:

• тип кабеля;
• материал, из которого он изготовлен;
• вид применяемой защиты;
• число пар;
• цвет внешнего изоляционного слоя.

От типа кабеля напрямую зависит его пропускная способность и расстояние, на которое сможет без существенных потерь подаваться сигнал. LAN-кабели 1,2,3 и 4 категории на сегодняшний день признаны устаревшими, а самой популярной является их пятая версия. Ее конструкция предполагает наличие двупарных и четырехпарных проводников, пропускная способность которых достигает 1000 Мбит/сек. По такому кабелю сигнал без потерь может передаваться на расстояние до 100 метров. Этот тип кабеля подходит для большинства локальных сетей.

В случае создания локальной сети с требованием более мощного сигнала остановить свой выбор рекомендуется на LAN-кабеле шестой категории, с пропускной способностью до 10 Мбит/сек. Минус такого шнура в уменьшении допустимой дистанции. Без потерь сигнал может быть передан на расстояние, не превышающее 55 метров.

Кроме того, при выборе сетевого шнура следует обратить внимание на число пар внутри него. Кабели пятой категории, как правило, имеют две пары, реже встречаются версии с 4 парами. Двупарные варианты более доступны по цене, однако специалисты рекомендуют варианты с 4 парами ввиду их лучшей пропускной способности.

Чаще всего в производстве сетевых шнуров используется медь, омедненная сталь и алюминий. Модели, изготовленные из меди, более качественные, однако, при выборе LAN-кабеля для домашнего использования, материал не играет существенной роли.

ВАЖНО! Если предполагается, что кабель будет постоянно подвергаться воздействию солнечных лучей и находиться на открытом воздухе, рекомендуется отдавать предпочтение вариантам со специальной, усиленной оболочкой из полимерного материала.

Цвета внешней изоляционной оболочки указывают на определенные свойства шнура. Кабели белого, серого, фиолетового, желтого и других ярких цветов служат для прокладки сетей в помещениях, а черные могут быть проложены вне зданий, благодаря наличию дополнительного защитного слоя. Форма кабеля существенного значения для выбора не имеет.

Как устроен коннектор

Сам по себе кабель не решает проблему соединения устройств локальной сети. Подключение возможно только при установке на его конец коммутирующего элемента, коннектора (Ethernet-вилки), маркируемого как RG-45 или 8P8C.

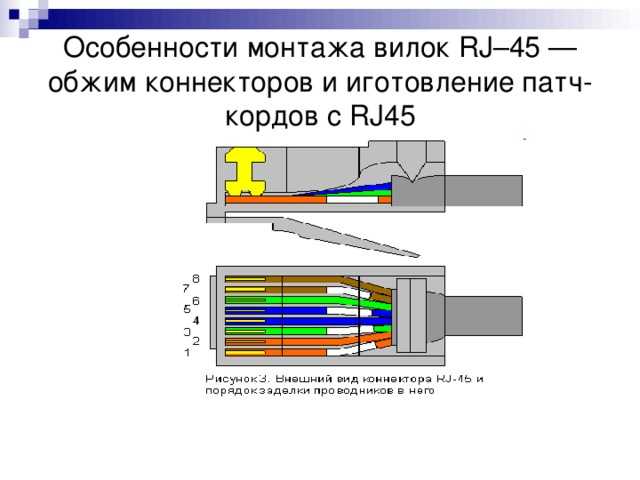

Практически все используемые коннекторы имеют схожую конструкцию:

• Прозрачный корпус из пластика (для визуального контроля процесса обжима).
• Защелка, расположенная на противоположной контактной группе (для надежной фиксации проводников в гнезде).
• С торцевой части каждый коннектор имеет проем для завода кабеля.
• Планка для фиксации после обжима заведенного кабеля.
• 8 каналов во внутренней части коннектора (по диаметру проводов витой пары).
• 8 контактов из латуни или бронзы, расположенные соосно с каналами, и размещенных в собственных направляющих пазах.
• Ножевые выступы.

Какие схемы обжима могут применяться

Существует две схемы обжима витой пары:

• прямое;
• перекрестное.

Выбор схемы зависит от того, какие именно устройства будут связываться между собой по создаваемой сети.

Прямое подключение (Straight)

Прямое подключение – наиболее часто используемый вариант в сетях LAN и DSL. Такой способ позволяет провести коммутацию разных типов устройств практически в любом сочетании.

Особенностью этого типа соединения является одинаковое распределение проводников в контактах коннекторов.

Цветовая схема распределения проводников:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Перекрестное подключение (Cross-Over)

Этот тип соединения используется для подключения в рамках единой сети однотипных устройств — компьютера с компьютером, роутера с другим роутером и др.

Рекомендуемые товары

Ошибка получения цены товара «Виброплита Vektor VPG-100C(Honda)»

В процессе подключения на одном из концов кабеля применяется такая же схема распиновки, как и при прямом обжиме, а на противоположном пары «оранжевый — бело-оранжевый» и зеленый — бело-зеленый» сменяют друг друга. Другие проводники свое местоположение не меняют.

Обжим интернет-кабеля

С помощью пресс-клещей

Для работы потребуется специальный инструмент — кримпер. Такие клещи имеют две рукоятки, с помощью которых и передается усилие, а также специальное гнездо, в котором и производится запрессовка контактов коннектора.

Обжим интернет-кабеля с помощью клещей производится в несколько этапов:

• Подготовьте к обжиму кабель.
  Для этого потребуется аккуратно обрезать «разлохмаченную» часть провода с помощью встроенных лезвий кримпера.
• Зачистите конец кабеля, сняв участок верхней оплетки на расстоянии около 30 мм от края.
• Расплетите витые пары и выровняйте провода.
• Распределите проводники в соответствии с выбранной цветовой схемой и сформируйте максимально плотный плоский «пакет».
• Подрежьте края проводов таким образом, чтобы при вставке в коннектор они дошли до его края и уперлись в переднюю стенку. Оплетка кабеля также должна войти в коннектор на расстояние до 10 мм.
• Заведите провода внутрь коннектора и протолкните кабель вперед, распределив проводники по внутренним каналам устройства.
• Коннектор с заведенным внутрь кабелем уложите в гнездо кримпера и сведите рукоятки вместе.

С помощью отвертки

В том случае, если специального инструмента в нужный момент не оказалось, можно воспользоваться для обжима кабеля обычной отверткой.

Для этого необходимо:

• Подготовить отвертку с плоским жалом и острый нож.
• С помощью кусачек и ножа обрезать провод и снять оплетку.
• Завести провода в коннектор в соответствии с внутренними распределительными каналами.
• Установить жало отвертки на фиксирующую планку и приложить усилие
• Затем коннектор устанавливают на жесткую поверхность, жало отвертки упирают в фиксирующую планку и давят вниз. Планка перемещается по вертикали и фиксируется в таком положении.
• Далее следует перейти к непосредственному обжиму контактов. Для этого коннектор повторно упирается в твердое основание, а контакты последовательно переводятся в положение вниз для того, чтобы ножи пробили изоляцию проводов.
• После обжима все контакты должны быть просажены до упора и находится на одном уровне.

Использование специальных самообжимающихся коннекторов

В продаже на сегодняшний день встречаются коннекторы, которые не требуют наличия дополнительных инструментов для подключения к кабелю (за исключением тех, которые применяются для обрезки провода).

При работе с самообжимающимся коннектором потребуется:

• Зачистить сетевой шнур.
• Распределить витые пары и выпрямить провода.
• Открыть крышку коннектора.
• Завести провода в пазы коммутационного блока.
• Закрыть половинки корпуса.

Как проверить качество обжима интернет-кабеля?

После обжима LAN-кабеля следует убедиться в его работоспособности. Это можно сделать несколькими способами:

1. Подключив шнур к устройствам локальной сети и проверив штатный порядок работы.
2. Использовав LAN-тестер – специальной устройство для оценки качества обжима и состояния проложенных линий.

LAN-тестеры состоят из двух блоков, с помощью которых можно проверить оба конца кабеля, даже если они расположены в разных помещениях. Такой прибор сканирует каждый из проводов, и сигнализирует об их состоянии с помощью цветовых индикаторов.

Пример из каталога

1. Пресс-клещи обжимные JT-01A (КВТ)

JT-01A (КВТ) — простой и надежный инструмент для электромонтажных работ. Клещи оснащены блокиратором ручек и возвратной пружиной, что способствует повышению уровня безопасности в ходе выполнения работ, а также итоговой производительности. Инструмент является многофункциональным и подходит для следующих типов работ:

• Обжима сетевого кабеля.
• Снятия изоляции с плоских и круглых проводов.
• Перерезания проводов.

Прибор имеет два сменных модуля 8P и 6P, металлическую рамку и заднюю панель, а также эргономичные ручки из нескользящей термопластрезины.

https://www.smsm.ru/product/press-kleshchi-obzhimnye-jt-01a-kvt/

1. Пресс-клещи обжимные JT-04 (КВТ)

Высококачественные обжимные клещи, предназначенные для работы с разъемами следующих типов: 8Р8С (RJ-45), 6Р6С (RJ-12), 6P4C (RJ-11), 6Р2С. Параллельный ход пуансонов гарантирует профессиональное качество работ, а инновационный дизайн позволяет повысить качество и скорость выполнения операций.

https://www.smsm.ru/product/press-kleshchi-obzhimnye-jt-04-kvt/

Заключение

Выполнить операцию по обжиму интернет-кабеля можно самостоятельно, если изучить порядок действий и четко следовать инструкциям. Если какой-либо из этапов будет пройден с ошибкой — некачественное соединение станет причиной слабого сигнала и постоянных обрывов соединения.

Какой кабель лучше — оптико-волоконный или витая пара?

Сейчас при устройстве компьютерных сетей всё большую популярность приобретает оптоволокно – специальный светопроводящий кабель, в котором информация передаётся с помощью света. Но также распространена и витая пара – обычный кабель с проводниками, сплетёнными определённым образом. Разные интернет-провайдеры предлагают разные варианты, да и дома можно использовать любой из них. Так какой выбрать: оптико-волоконный кабель или привычную всем витую пару? Рассмотрим, какие преимущества они имеют и в каких ситуациях лучше использовать каждый из этих вариантов.

Что лучше выбрать: оптико-волоконный кабель или витую пару?

Преимущества и недостатки оптико-волоконного кабеля

Оптоволокно принципиально отличается от обычных проводов. Информация в нём передаётся с помощью коротких световых импульсов, которые испускаются лазером и считываются специальным приёмником. В каждом таком кабеле множество оптических волокон, причём металла в нём нет совсем. Поэтому оптоволокно имеет немало достоинств:

• Обеспечивается высокая пропускная способность. Оптико-волоконные линии легко могут обеспечить скорость в 1000 Мбит/с и более.
• Не восприимчиво к любым электрическим помехам. Проходящие рядом силовые линии и даже гроза на передачу информации совсем не влияют.
• Не зависит от климата – может прекрасно работать как при +500 С, так и при -600 С.
• Оптоволокно можно прокладывать на большие расстояния – до 15 км. без использования промежуточных станций.
• Гарантия достигает 25 лет, то есть обеспечивается долговечность линии. Главная опасность – лишь механический разрыв.

Однако есть и недостатки:

• Требуется довольно дорогостоящее оборудование.
• Оптоволокно отличается гораздо большей стоимостью, чем витая пара. Разница достигает 10 раз за одинаковый метраж.
• Требуют аккуратности при монтаже, чтобы не повредить светопроводящее волокно – для этого достаточно сильного изгиба.
• Замена или поиск неисправного места требуют вызова специалиста. Самостоятельно это сделать не получится.

Недостатков не очень много, однако они довольно важные и могут влиять на выбор предпочтительного варианта.

Преимущества витой пары

Кабели такого типа — сейчас одни из самых распространённых. Они бывают разного типа, но в целом имеют следующие плюсы:

• Недорогие.
• Легко заменяются, так как имеют стандартные коннекторы. Поменять неисправный провод зачастую может и неспециалист.
• Обеспечивают довольно большую скорость передачи – 100 Мбит/с и даже больше.
• Позволяют соединять устройства на довольно больших расстояниях – до 300 метров, что для городских условий вполне неплохо.

Но имеются и некоторые важные недостатки:

• Так как в кабеле используются металлические провода, то на передачу информации влияют разные электрические помехи.
• Нельзя протянуть на большие расстояния, скажется сопротивление провода.

Теперь мы можем сравнить и посмотреть, что лучше: оптоволоконный кабель или витая пара, и почему их применяют в разных случаях.

Какой кабель лучше

Чтобы решить, лучше оптоволокно или обычная витая пара, нужно определить, в каких условиях они будут использоваться. Если нужно просто соединить несколько компьютеров в сеть, конечно, лучше всего подойдёт витая пара. Такую сеть можно создать очень быстро и дёшево, а скорость передачи будет вполне приличной. Кроме того, витая пара очень удобна в доме или в офисе по причине её непритязательности. Провод можно свободно изгибать, протягивать в самых неудобных местах. Даже если он случайно повредится, цена ему – копейки.

Оптоволокно в офисном варианте – довольно дорогая штука. Требуется оборудование, да и сам кабель не так уж и дёшев. Поэтому для устройства локальных сетей его использование просто финансово неоправданно. Единственное преимущество – высокая скорость передачи, не проявит себя, так как вряд ли даже десяток компьютеров смогут создать такой непрерывный трафик, на который рассчитано оптоволокно. Однако у оптоволокна есть немалый плюс – расстояние прокладки и независимость от помех. Поэтому его и используют для прокладки интернета к населённым пунктам или многоэтажкам. А вот дальше уже идет разводка по абонентам с помощью витой пары. Так используются преимущества обоих типов кабелей.

Кроме того, вот уже несколько лет провайдеры для одного абонента предоставляют скорость не более 100 Мбит/с, а на практике гораздо меньше. С такой нагрузкой вполне справляется витая пара. Но много абонентов из одного дома способны нагрузить и оптоволоконный кабель, поэтому его и удобнее проводить не от каждой квартиры к провайдеру, а от целого многоквартирного дома. Поэтому, если вы делаете выбор между обычным проводом типа витая пара и оптико-волоконным кабелем, учитывайте их плюсы и минусы. Там, где расстояния небольшие, нет особых помех, и скорости около 100 Мбит/с достаточно, можно обойтись витой парой. Там, где нужна помехоустойчивость, соединение на километры, и ожидается высокая нагрузка, лучше подойдёт оптоволокно.

Что такое Ethernet-кабель Cat 8? [Определение, стоимость и варианты использования]

Перейти к содержимому Что такое Ethernet-кабель Cat 8? [Определение, стоимость и варианты использования]

Ethernet-кабель категории 8 или 8 — это высокоскоростной сетевой кабель, предназначенный для обеспечения максимальной скорости передачи данных до 25 Гбит/с или 40 Гбит/с. Cat8 также передает с ошеломляющей скоростью 2 миллиарда сигналов в секунду или 2 ГГц. Это последняя категория IEEE и самая быстрая категория Ethernet-кабелей, предназначенная для поддержки растущего спроса на более высокие скорости интернета и приложения, требующие большей пропускной способности.

Изготовленные из проводов с экранированной витой парой (STP), кабели Cat8 используют передовые технологии, обеспечивающие большую протяженность и передачу на более высоких частотах. Кабели также имеют меньший диаметр, что делает их более гибкими и простыми в установке.

Эти кабели не только быстрые, но и универсальные. Они используют разъемы RJ45 и обратно совместимы, что означает, что они могут работать со старыми устройствами, поддерживающими более низкие категории кабелей Ethernet. С разъемами RJ45 его можно использовать с сетевым оборудованием, таким как маршрутизаторы и коммутаторы, для обновления до скоростей 25G или 40G без покупки нового оборудования. Однако, чтобы полностью раскрыть их потенциал, лучше всего использовать их с устройствами, действительно предназначенными для скоростей Cat 8.

Cat8 лучше всего подходит для центров обработки данных, корпоративных сетей, высокопроизводительных игр и систем домашнего кинотеатра (хотя некоторые говорят, что они излишни для домашних приложений). Это идеальный инструмент для тех, кому требуется наилучшая связь и скорость. Вкратце, Ethernet-кабели Cat 8 — это оптимальное решение для подключения для тех, кому требуется более высокая производительность сети.

Единственная загвоздка в том, что Cat8 имеет очень ограниченную длину кабеля; максимальное расстояние, которое может пройти один кабель, равно 98 футов, что намного меньше 328 футов, разрешенных другими категориями.

Ethernet-кабель Cat 8 Сравнение скорости

Cat 8 Ethernet — это новейшее дополнение к семейству Ethernet, которое меняет правила игры, и не только потому, что это отличный Ethernet-кабель для игр. Обладая молниеносной скоростью до 40 Гбит/с, он оставляет своего предшественника, Cat7, в пыли с его ничтожными 10 Гбит/с. Он не только быстрый, но и имеет более широкий радиус действия, максимальное расстояние до 30 метров.

Cat8 поддерживает пропускную способность более 2000 Мбит/с, что вдвое превышает частоту, поддерживаемую кабелями Cat7. Это означает более быструю передачу данных и улучшенную производительность для приложений, требующих высокой пропускной способности, таких как центры обработки данных, игры и потоковое видео высокой четкости. Кроме того, он обратно совместим, так что вы можете без проблем использовать Cat8 со своим старым оборудованием и не нуждаться в капитальном ремонте оборудования.

Cat8 также рассчитан на долгий срок службы. Они экранированы несколькими слоями для защиты от электромагнитных помех (EMI) и внешних перекрестных помех (AXT). Это делает их идеальными для использования в условиях высокой плотности, где многочисленные кабели часто проходят в непосредственной близости друг от друга. Кроме того, они изготовлены из более толстых медных кабелей и имеют больший радиус изгиба, что делает их прочными и устойчивыми к износу.

В целом, Ethernet-кабели Cat 8 — это шаг вперед по сравнению с остальными благодаря их невероятно высокой скорости, большему радиусу действия и улучшенной производительности. Кабели Cat 8 Ethernet предлагают значительно более высокие скорости и улучшенную производительность по сравнению с предыдущими стандартами, что делает их идеальными для использования в приложениях с высокой пропускной способностью, таких как центры обработки данных, игры и потоковое видео 4K/8K.

Стоимость эксплуатации Ethernet-кабелей Cat8

Несмотря на доступность по сравнению с оптоволоконными кабелями, цену Ethernet-кабелей Cat8 сложно определить, поскольку она зависит от различных факторов, таких как марка кабеля, длина и место установки. Но в среднем вы можете рассчитывать на более чем 1 доллар за фут.

Еще одна стоимость, которую следует учитывать, — это процесс установки. Прокладка кабелей Ethernet через существующее здание может быть более дорогостоящей, чем их установка в новом здании, поскольку может потребоваться сверление отверстий в стенах и потолках. Кроме того, независимо от того, нанимаете ли вы профессионала или делаете это, вы сами также повлияете на стоимость.

Окружающая среда также может влиять на стоимость. Например, если кабели проложены в суровых промышленных условиях, им может потребоваться дополнительная защита, что увеличивает стоимость. Точно так же, если кабели проложены в зоне с высоким риском повреждения, например, в подземном туннеле, цена может быть выше из-за необходимости дополнительной защиты.

Наконец, на стоимость также может влиять тип используемого разъема или оконечной нагрузки. Например, экранированные или неэкранированные разъемы могут повлиять на стоимость кабелей. Кроме того, покупка оптом может привести к более низкой цене за фут.

Когда дело доходит до стоимости Ethernet-кабелей Cat 8, важно взвесить все «за» и «против» и учесть ваш бюджет. В среднем вы можете заплатить более 1 доллара за фут за кабель, но имейте в виду, что установка и другие факторы могут складываться. Очень важно исследовать и делать покупки, чтобы убедиться, что вы получаете лучшее предложение по кабелю Ethernet.

Ключевые отличия кабеля Cat8

Cat 8 и Cat 7

Cat 8 и Cat7 — это высокопроизводительные кабели Ethernet, обеспечивающие более высокую скорость и улучшенную производительность по сравнению с предыдущими стандартами. Однако некоторые критические различия между ними делают Cat 8 более продвинутым вариантом.

Одним из основных различий между Cat 8 и Cat 7 является скорость. Кабели Cat8 могут обеспечивать скорость до 40 Гбит/с, а кабели Cat 7 ограничены 10 Гбит/с. Это означает, что Cat8 может передавать данные намного быстрее, чем кабели Cat 7.

Другое существенное различие между ними заключается в поддерживаемой ими частоте. Cat8 может работать на частотах до 2000 МГц, а кабели Cat 7 ограничены диапазоном частот 600-1000 МГц. Это означает, что Cat8 может передавать данные быстрее и с меньшими помехами.

Экранирование кабелей категории 8 также более совершенное, чем у кабелей категории 7. Они имеют несколько слоев экранирования для защиты от электромагнитных помех (EMI) и внешних перекрестных помех (AXT), что делает их более надежными и стабильными для использования в средах с высокой плотностью, таких как центры обработки данных.

Cat8 более прочный и устойчивый к износу, чем кабели Cat 7. Они сделаны с более толстыми медными жилами, что помогает предотвратить повреждение кабеля с течением времени.

Ethernet-кабели Cat 8 быстрее и совершеннее, чем кабели Cat 7, что делает их более подходящими для приложений с высокой пропускной способностью и сред с высокой плотностью. Они также обеспечивают улучшенное экранирование, долговечность и меньшие помехи.

Cat 8 против Cat6 A

Cat 6 A предназначен для 10-гигабитного Ethernet и выше. Кабели Cat8 в четыре раза быстрее (40 Гбит/с), чем кабели Cat6A, скорость которых ограничена 10 Гбит/с. Кабели Ethernet Cat8 поддерживают полосу пропускания до 2 ГГц и частоты до 2000 МГц, а кабели Cat 6A ограничены 500 МГц. Опять же, Cat8 более прочный и устойчивый к износу, чем кабели Cat6A.

Использование Cat 8

Центры обработки данных и серверные комнаты

Одним из основных применений Cat8 в центрах обработки данных и серверных комнатах является коммутатор для коммутации коммуникаций и межсоединений между серверами и коммутаторами. Кабели Cat8 со скоростью до 40 Гбит/с могут быстро и эффективно передавать большие объемы данных, что делает их идеальными для использования в высокопроизводительных вычислительных средах. Это также помогает уменьшить перегрузку сети и повысить общую производительность сети.

Технология Power over Ethernet (PoE) позволяет передавать данные и питание по одному и тому же соединению Cat8. Кабель Cat8 может сэкономить место в перегруженных центрах обработки данных за счет уменьшения или устранения требований к силовым кабелям, а также может упростить развертывание периферийных вычислений. Устройства Power over Ethernet (PoE), такие как точки беспроводного доступа и камеры видеонаблюдения, могут получать питание на расстоянии с помощью кабеля Cat8.

Другая область применения Cat8 в центрах обработки данных и серверных комнатах — это сети хранения данных (SAN) и сетевые хранилища (NAS). Эти типы сетей требуют более высокой скорости передачи данных, и Cat8 может обеспечить необходимую пропускную способность для поддержки высокопроизводительных устройств хранения, используемых в этих средах.

Cat8 также используется в центрах обработки данных и серверных комнатах для подключения серверов и коммутаторов к коммутаторам Top-of-Rack (ToR) и другим сетевым устройствам. Благодаря способности поддерживать частоты до 2000 МГц Cat8 может обеспечить более быструю передачу данных и улучшенную производительность для этих типов соединений.

Таким образом, Ethernet-кабели категории 8 являются идеальными и экономичными для использования в центрах обработки данных и серверных комнатах благодаря их высокоскоростным и высокопроизводительным возможностям. Они идеально подходят для межсоединений между серверами и коммутаторами, сетями хранения данных, а также для подключения серверов и коммутаторов к коммутаторам верхней части стойки и другим сетевым устройствам. Они также обеспечивают улучшенное экранирование и долговечность, что делает их идеальными для сред с высокой плотностью.

Системы безопасности

Когда речь идет о защите наших деловых и домашних сетей, технологии играют решающую роль. Одним из важнейших компонентов современных систем безопасности является Cat8, новейший и самый быстрый Ethernet-кабель. Этот прочный кабель может передавать данные на высокой скорости, что делает его идеальным решением для различных приложений безопасности.

Чтобы увидеть, как работает Cat8, представьте обширную систему наблюдения с десятками камер. Каждая камера должна отправлять видеоматериалы высокой четкости на центральный узел, где они записываются и отслеживаются. Камеры должны быть подключены к концентратору с помощью кабеля Cat8, чтобы обеспечить четкость и детализацию отснятого материала и бесперебойную потоковую передачу. Этот мощный кабель может справиться с требованиями высокой пропускной способности для видеонаблюдения, что делает его идеальным выбором для этого приложения.

Но Cat8 предназначен не только для видеонаблюдения. Он также идеально подходит для подключения устройств контроля доступа, таких как считыватели карт и биометрические сканеры. Эти устройства требуют высокоскоростного подключения к центральной системе для обработки данных в режиме реального времени, и кабель Cat 8 может обеспечить необходимую пропускную способность для этой цели.

Cat8 также используется в системах безопасности для подключения устройств сигнализации и обнаружения вторжения. Этим устройствам требуется стабильное и быстрое подключение к центральной системе мониторинга для отправки предупреждений и уведомлений в режиме реального времени в случае возникновения чрезвычайной ситуации.

Благодаря своим возможностям высокоскоростной передачи данных, высокочастотным и высокоскоростным приложениям, а также способности передавать данные на большие расстояния, это идеальный выбор для обеспечения безопасности и защиты бизнеса.

О i.e. Smart Systems

i.e. Smart Systems — партнер по технологической интеграции из Хьюстона, штат Техас, который специализируется на проектировании и установке аудио- и видеотехники и структурированных кабельных систем. Более трех десятилетий наша команда штатных экспертов сотрудничает с владельцами бизнеса, архитектурными фирмами, генеральными подрядчиками, руководителями строительных работ, застройщиками и дизайнерами на рынках Хьюстона и Сан-Антонио, чтобы предоставлять надежные, масштабируемые решения, которые согласовывают со своими уникальными целями.

Что такое кабель категории 7? Кабель

Cat 7 — это новейшая витая пара стандарта ISO/IEC 11801 Cat 7 / Class F, которая предназначена для применения и разработки технологии 10 Gigabit Ethernet.

Ⅰ Знакомство с кабелем категории 7

Кабель категории 7 представляет собой 8-жильный экранированный кабель. У каждой пары есть щит (как правило, щит из фольги). За пределами 8 жил имеется экран (обычно плетеный экран) с тем же интерфейсом, что и у RJ-45. Максимальная частота передачи кабеля категории 7 S/FTP Cat.7 (HSYVP-7) составляет 600 МГц, а частота передачи кабеля супер категории 7 составляет 1000 МГц.

Кабель Ethernet категории 7 больше не является неэкранированной витой парой, а представляет собой экранированную витую пару, поэтому он может обеспечить комбинированное отношение затухания к перекрестным помехам не менее 500 МГц и общую полосу пропускания 600 МГц, что более чем в два раза больше, чем у Кабель категории 6 и Cat6e со скоростью передачи до 10 Гбит/с.

Существует много существенных различий между кабельными системами Cat 6 и Cat 7, наиболее очевидным из которых является пропускная способность. Каналы категории 6 предлагают комбинированное отношение затухания к перекрестным помехам не менее 200 МГц и общую полосу пропускания 250 МГц. Системы категории 7 могут обеспечить комбинированное отношение затухания к перекрестным помехам не менее 500 МГц и общую полосу пропускания 600 МГц.

Кабель CAT 7

Большое количество широкополосных приложений требует большей пропускной способности. Например, типичный канал Cat 7 может обеспечить полосу пропускания 862 МГц по одной паре проводов для передачи видеосигналов. В другой паре передаются аналоговые аудиосигналы, а затем в третьей и четвертой парах передается высокоскоростная информация LAN.

Еще одно различие между системами Cat 6 и Cat 7 заключается в их структуре. Кабельные системы категории 6 могут использовать как UTP, так и STP, тогда как системы категории 7 основаны только на экранированных кабелях. В кабеле категории 7 каждая пара проводов имеет экран, а четыре пары проводов вместе имеют общий большой экран. Физически дополнительный экран позволяет кабелям Cat 7 иметь больший диаметр провода.

Другим важным отличием являются возможности аппаратного обеспечения подключения. Параметры системы Cat 7 требуют, чтобы разъемы обеспечивали не менее 60 дБ комбинированной цепочки на ближнем конце для всех пар на частоте 600 МГц. В то время как для системы Cat5e требуется только 43 дБ на частоте 100 МГц, значение для категории 6 на частоте 250 МГц составляет 46 дБ.

Ⅱ Причины для предложения кабеля категории 7

Кабель категории 7 предлагается по следующим причинам.

1. По сравнению с оптоволоконной локальной сетью решение Система Cat 7 обеспечивает желаемую производительность и пропускную способность, но ее общая стоимость составляет лишь часть оптоволоконных сетей.

2. Волоконно-оптические системы могут обеспечить достаточную пропускную способность, а оптоволоконные кабели близки по цене к кабелям категории 7. Однако ценовое преимущество оптоволокна быстро теряется, если принять во внимание стоимость оптоволоконных маршрутизаторов, оптических коммутаторов и оптических сетевых карт. стоимость оптических сетей связи уже значительно снизилась. Из-за естественных преимуществ оптической связи с точки зрения дальности передачи кабель Cat 6 был полностью подавлен оптической связью, прежде чем у него появилась возможность быстро расти.

Ⅲ Типы кабелей Ethernet

Обычное домашнее хозяйство относится к «Суперкатегории 5», ниже приводится подробное описание.

(1) Кабель категории 1 : максимальная полоса пропускания кабеля составляет 750 кГц, которая используется для систем сигнализации или только для передачи голоса и отличается от передачи данных.

(2) Кабель категории 2 : его максимальная полоса пропускания частот составляет 1 МГц, используется для передачи голоса и максимальной скорости передачи данных 4 Мбит/с, обычно используемой в старой сети токенов с использованием протокола передачи токенов спецификации 4 Мбит/с.

(3) Кабель категории 3 : относится к кабелю, указанному в стандартах ANSI и EIA/TIA568. Частота передачи по кабелю – 16 МГц. Максимальная скорость передачи составляет 10 Мбит/с (10 Мбит/с), в основном используется для передачи голоса. 10 Мбит/с Ethernet (10BASE-T) и Token Ring со скоростью 4 Мбит/с: максимальная длина сегмента сети составляет 100 м. Используя разъем RJ, он исчез с рынка.

(4) Кабель категории 4 : этот тип кабеля имеет частоту передачи 20 МГц, которая используется для передачи голоса и данных с максимальной скоростью передачи 16 Мбит/с (имеется в виду Token Ring 16 Мбит/с). в основном используется для локальных сетей на основе токенов и 10BASE-T/100BASE-T. Максимальная длина сегмента составляет 100 м с разъемами типа RJ, и она не получила широкого распространения.

(5) Кабель категории 5 : Этот тип кабеля категории 5 имеет повышенную плотность намотки, покрыт высококачественным изоляционным материалом. Максимальная полоса частот кабеля составляет 100 МГц, а максимальная скорость передачи – 100 Мбит/с. Он используется для передачи голоса и имеет самую высокую скорость передачи данных 100 Мбит/с, в основном для 100BASE-T. Максимальная длина сегмента сети 100м. Используя разъем RJ, это наиболее часто используемый кабель Ethernet . В кабеле с витой парой разные пары имеют разную длину жил. Обычно четыре пары скрученных проводов имеют длину 38,1 мм, скрученные против часовой стрелки, длина скрученной пары составляет 12,7 мм.

(6) Кабель CAT5e : Кабель CAT5e имеет преимущества малого затухания, меньших перекрестных помех, более высокого отношения затухания к перекрестным помехам (ACR) и отношения сигнал/шум (структурные обратные потери), меньшей временной задержки. Кабели CAT5e в основном используются для Gigabit Ethernet (1000 Мбит/с).

(7) Кабель категории 6 : Частота передачи этого типа кабеля составляет от 1 МГц до 250 МГц. Кабельная система Cat 6 имеет больший запас интегрированного коэффициента перекрестных помех затухания (PS-ACR) на частоте 200 МГц, что обеспечивает вдвое большую пропускную способность, чем CAT5e. Характеристики передачи кабеля Cat 6 намного выше, чем у стандарта CAT5e, и больше всего подходят для приложений со скоростью передачи выше 1 Гбит/с. Важным отличием Cat 6 от CAT5e является улучшенная производительность с точки зрения перекрестных помех и обратных потерь, что чрезвычайно важно для нового поколения полнодуплексных высокоскоростных сетевых приложений. Стандарт Cat 6 исключает базовую модель соединения, а в стандарте кабелей используется звездообразная топология, требующая длины кабеля не более 9 м.0 м для постоянной связи и 100 м для канала.

(8) CAT6e : Кабель CAT6e является улучшенной версией кабеля Cat 6, который также является кабелем с неэкранированной витой парой, указанным в стандартах ANSI/EIA/TIA-568B.2 и ISO Class 6/E, и в основном используется в гигабитных сетях. С точки зрения частоты передачи он такой же, как у кабеля Cat 6, также от 200 до 250 МГц, а максимальная скорость передачи также может достигать 1000 Мбит/с. Еще одной особенностью является добавление разделителя пар в форме креста между четырьмя витыми парами. Без поперечного разделителя одна пара кабелей в кабеле может попасть в зазор между двумя кабелями другой пары, уменьшая расстояние между парами и усугубляя проблемы с перекрестными помехами. Разделитель также работает с внешней оболочкой кабеля, плотно удерживая четыре пары кабелей в их предусмотренных положениях, и может уменьшить изгиб кабеля, вызывая ослабление пар, тем самым снижая ухудшение характеристик во время установки.

(9) Кабель категории 7  : этот кабель представляет собой новейший тип витой пары стандарта ISO категории 7 / класса F, который в основном предназначен для применения и разработки технологии 10 Gigabit Ethernet. Но это уже не неэкранированная витая пара, а экранированная витая пара, поэтому она может обеспечить не менее 500 МГц комбинированного отношения затухания к перекрестным помехам и 600 МГц общей полосы пропускания, что более чем в два раза больше, чем у Cat 6 и CAT6e, с передачей. скорость до 10Gbps.

Состав кабеля категории 7

(10) Кабель категории 8: на международном уровне определены только кабели категории 7, но Siemon в США объявила о разработке кабелей категории 8, которые были разработаны компанией в 1999 году. под торговой маркой «Тера» и известны также как «тера», «тера дор», «10Gip» и «мегалайн 8». Кабель Cat 8 также известен как «tera», «tera dor», «10Gip» и «megaline 8». Сеть Cat 8 имеет полосу пропускания 1200 МГц, что позволяет ей одновременно предоставлять несколько услуг, поддерживая наземное телевидение, CCTV, DAB, FM, аудио, ИК-управление, Ethernet 10/100 и 100/1000, видео, телефонию, периферийные устройства USB и более.

Ⅳ Преимущества кабеля категории 7

Быстро развивающиеся сетевые приложения привели к увеличению спроса на пропускную способность, и стандарт медной витой пары категории 6 ANSI/TIA/EIA568-B от июня 2002 года соответствует большинству коммерческих приложений благодаря полосе пропускания 250 МГц.
