Прошивка для транзистор тестер на atmega328. Транзистор тестер на ATmega328: подробный обзор возможностей и модификаций — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает транзистор тестер на ATmega328. Какие компоненты может тестировать. Как прошить и модифицировать устройство. Какие аппаратные улучшения можно внести. Как откалибровать и использовать тестер.

Содержание

Что такое транзистор тестер на ATmega328

Транзистор тестер на микроконтроллере ATmega328 — это многофункциональное устройство для проверки и измерения параметров различных электронных компонентов. Он позволяет автоматически определять тип компонента и измерять его основные характеристики.

Основные возможности тестера:

Определение типа компонента (резистор, конденсатор, индуктивность, диод, транзистор и др.)
Измерение номинала резисторов, конденсаторов, катушек индуктивности
Проверка исправности и определение выводов транзисторов и диодов
Измерение коэффициента усиления транзисторов
Проверка тиристоров и симисторов
Измерение ESR электролитических конденсаторов

Тестер имеет всего 3 измерительных контакта, к которым подключается проверяемый компонент. После нажатия кнопки запуска устройство автоматически определяет тип компонента и выводит результаты измерений на дисплей.

Какие компоненты можно тестировать

Транзистор тестер на ATmega328 позволяет проверять следующие типы электронных компонентов:

Резисторы (от 0.1 Ом до 50 МОм)
Конденсаторы (от 25 пФ до 100000 мкФ)
Катушки индуктивности (от 0.01 мГн до 20 Гн)
Биполярные транзисторы NPN и PNP
Полевые транзисторы MOSFET и JFET
Диоды и стабилитроны
Тиристоры и симисторы
Светодиоды

Для каждого типа компонентов тестер определяет основные параметры и выводит их на дисплей. Например, для резисторов измеряется сопротивление, для конденсаторов — емкость и ESR, для транзисторов — коэффициент усиления и пороговое напряжение.

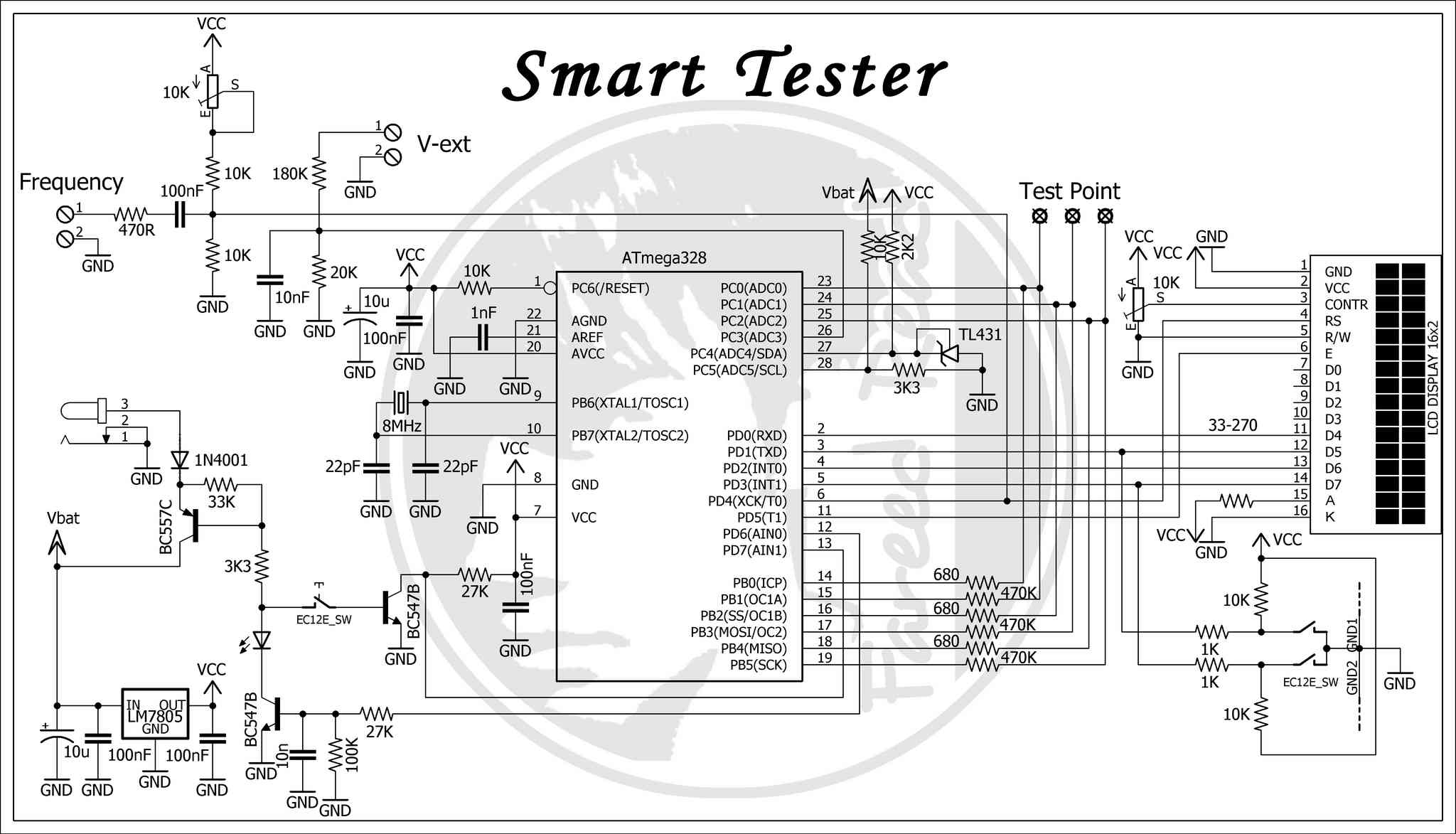

Схема и конструкция тестера

В основе устройства лежит микроконтроллер ATmega328, который управляет всеми измерениями и вычислениями. Типовая схема тестера включает следующие основные элементы:

Микроконтроллер ATmega328
ЖК-дисплей или OLED-дисплей
Кнопка запуска измерений
3 измерительных разъема для подключения компонентов
Схема питания на 5В (от USB или батареи)
Измерительные резисторы и конденсаторы

Конструктивно тестер обычно выполняется в виде небольшого корпуса с дисплеем, кнопкой и измерительными разъемами. Питание, как правило, осуществляется от USB-порта или батарейки 9В.

Прошивка и программирование тестера

Для работы тестера необходимо загрузить в микроконтроллер ATmega328 специальную прошивку. Существует несколько вариантов прошивок с разным функционалом:

Оригинальная прошивка от Маркуса Фрейека

Модифицированные версии с расширенными возможностями
Прошивки с поддержкой разных языков интерфейса

Процесс прошивки микроконтроллера включает следующие шаги:

Скачать HEX-файл нужной прошивки

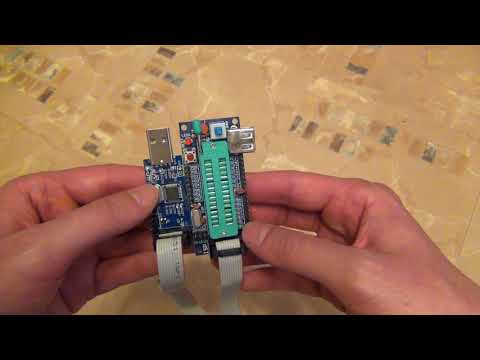

Подключить программатор к плате тестера
Запустить утилиту для программирования (например, avrdude)
Загрузить прошивку в микроконтроллер
Установить нужные фьюзы-биты

После прошивки тестер готов к работе. При необходимости можно провести калибровку для повышения точности измерений.

Модификации и улучшения тестера

Существует множество вариантов модификаций базовой схемы тестера для расширения его возможностей:

Замена ЖК-дисплея на OLED для лучшей читаемости
Добавление аккумулятора и схемы зарядки
Установка более точного источника опорного напряжения
Замена кварцевого резонатора на более стабильный
Добавление энкодера для навигации по меню

Установка разъема для программирования

Также можно модифицировать прошивку для добавления новых функций, например:

Измерение частоты и скважности
Тестирование трансформаторов
Проверка кварцевых резонаторов
Измерение внутреннего сопротивления батарей

При модификации важно учитывать ограничения микроконтроллера ATmega328 по объему памяти и вычислительной мощности.

Калибровка и настройка тестера

Для повышения точности измерений рекомендуется выполнить калибровку тестера. Процесс калибровки обычно включает следующие этапы:

Измерение внутреннего опорного напряжения
Калибровка нулевого смещения АЦП
Калибровка измерительных резисторов
Калибровка измерения емкости
Калибровка измерения индуктивности

Калибровочные данные сохраняются в EEPROM микроконтроллера. Для калибровки понадобятся эталонные компоненты с известными параметрами.

Также в настройках тестера можно задать:

Язык интерфейса
Время автоотключения
Яркость подсветки дисплея
Режим отображения результатов

Как пользоваться тестером

Использование транзистор тестера на ATmega328 очень простое:

Подключите тестер к источнику питания (USB или батарея)
Вставьте проверяемый компонент в измерительные разъемы
Нажмите кнопку запуска измерений
Дождитесь результатов на дисплее

При подключении компонента важно соблюдать следующие правила:

Полярные компоненты (диоды, электролиты) можно подключать в любом направлении
Транзисторы нужно вставлять так, чтобы каждый вывод попал в отдельный разъем

Для двухвыводных компонентов используются любые два разъема из трех

После измерения тестер автоматически определит тип компонента и выведет его основные параметры на дисплей. Для повторного измерения просто нажмите кнопку еще раз.

Преимущества и недостатки

Основные преимущества транзистор тестера на ATmega328:

Автоматическое определение типа компонента
Широкий диапазон тестируемых компонентов
Простота использования
Компактные размеры
Низкая стоимость
Возможность модификации

Недостатки устройства:

Ограниченная точность измерений
Невозможность тестирования компонентов в схеме
Отсутствие защиты входов от перегрузки
Ограниченный ток измерения для мощных компонентов

Несмотря на некоторые ограничения, транзистор тестер на ATmega328 является очень полезным инструментом для быстрой проверки и сортировки электронных компонентов.

Заключение

Транзистор тестер на базе микроконтроллера ATmega328 — это универсальное и удобное устройство для проверки широкого спектра электронных компонентов. Благодаря открытой архитектуре его можно легко модифицировать и дорабатывать под свои нужды. При правильной калибровке тестер обеспечивает достаточную для большинства задач точность измерений.

Основные преимущества данного устройства — простота использования, компактность и низкая стоимость. Это делает его отличным выбором для радиолюбителей, ремонтников электроники и всех, кто регулярно работает с электронными компонентами.

Транзистор тестер на atmega328 русская прошивка

Ситуация такая, по запарке воткнул на тест не разряженный кондер вольт, и сломал тестер. Ну а теперь поехали. Предварительно надо найти прошивку под ваш транзистор тестер. В прошивке имеются два файла. Но у меня пока еще танцы с бубном не закончены, я так и не смог найти адекватную прошивку под свой тестер, поэтому попросил китайца выслать мне на мыло ее.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Транзистор тестер на Atmega328

Прошивка тестер транзисторов на atmega328

ПЕРЕПРОШИВКА ПРИБОРА НА РУССКИЙ ЯЗЫК

Доработка ESR-T4 прошивка

data-ru. ru

Щось пішло не так 🙁

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Прошивка транзистор тестера LCR-T4 программатором USBASP. Прошивка 1.13К. Настройка фьюзов

Транзистор тестер на Atmega328

Только зарегистрированные пользователи могут участвовать в опросе. Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Автоматический определитель электронных компонентов DIY или Сделай сам Очень интересное и несложное устройство, которое позволит измерить сопротивление, ёмкость и индуктивность любого элемента за несколько секунд.

Для этого потребуется совсем немного деталей, которые обычно есть у каждого начинающего ардуинщика: микроконтроллер ATMEGA, двухстрочный дисплей и несколько резисторов.

Разработал это устройство Маркус Фрейек финальная версия проекта на немецком , а затем, и по сей день дорабатывает Карл-Хайнц Куббелер текущая страница проекта на немецком. Несмотря на то, что этот проект позиционируется как тестер транзисторов, мне гораздо больше интересна его способность быстро измерять двухвыводные компоненты, отсюда и название статьи.

Полный список возможностей устройства: Полностью автоматическое определение следующих копмонентов: резисторов с указанием сопротивления конденсаторов с указанием ёмкости индуктивностей с указанием сопротивления и индуктивности диодов с указанием анода, катода и падения напряжения биполярных и полевых транзисторов с указанием выводов БКЭ и СИЗ тиристоров и симисторов с указанием выводов КА-УЭ.

Хотели бы видеть такой проект для Arduino? Нет, я трушный кристальщик, ардуино для криворуких. Да, у меня нет времени и желания разбираться во всех этих фьюзах и ватчдогах. Проголосовали пользователей. Воздержался пользователь. Источник бесперебойного питания на источнике бесперебойной подачи информации Читайте на Хабре.

Читают сейчас. Как выглядело бы Московское метро в трехмерном мире 29,5k Поделиться публикацией. Похожие публикации. Imhio Ltd.

Можно удаленно. Java backend разработчик удаленно или в офисе. Frontend developer React. Все вакансии. Спасибо за материал. А что это за плата с левого края? Indeego 17 марта в 0. Плата называется YwRobot — здесь хорошая статья про неё. Плата питания для доски. Такого плана — [ebay]. Такую плату питания — не рекомендую. Там два линейных стабилизатора в цепочку 5V за ним 3. Подал я на эту платку 12V — пробило пятивольтовый, так что на выходе вместо 5V те же 12 и оказались трехвольтовый — выжил.

Хорошо еще, что ничего не было подключено. Стабилизатор-то я конечно заменил на кондовый , но осадочек остался. Судя по отзывам в инете — не первый случай. Можете предложить альтернативу? Хотя я думаю самопальное изобретение тоже может быть вариантом…. Если токи не большие до ампера — см.

Я ж не против дизайна этой платки, тут и кнопка и светодиодик и заточена под бредборду — удобно. Но елы-палы… хорошо я попался, а то школьник какой-нить спалил бы ардуину купленную на карманные деньги — вот где расстройство…. KonstantinSoloviov 17 марта в 0. И эта плата вполне себе хороша. Просто нужно понимать, что у ams — максимальный предел входного напряжения — 12В, что, вкупе с кустарностью производства, делает вполне вероятным факт её выхода из строя при входном напряжении в 12В.

У меня так друг спалил себе плату, а мои пока все целы — питаю от 9В блочка от какого-то старого роутера. Спасибо огромное : А я 2 месяц подумываю ее от 12 запитать, теперь не буду, а источник 5В нужен. Оторву пожалуй первый чип и поставлю , тогда будет жить. По 3,3В стоит менять стаб или его уже хватит под защитой старшего брата ?

Как не странно, второй не сдох когда на него вольт свалилось. То есть для меня он свою состоятельность доказал : Вот кстати выше уже схемку этого модуля положили.

Почему сгорел — загадка, ведь по даташиту www. Внимательно смотрите на распиновки они разные. У го надо будет ножки переплести :. Не в первой : У меня из семплов от ST как раз завалялись без дела: Да и понадежнее они будут.

По даташиту то смотрел что 15 можно, но как говорится лучше перестраховаться. Давно приглядываюсь к этому девайсу.

Спасибо, что собрали инфу в одну кучу. А кому лень паять может купить: ru. TimReset 17 марта в 0. А кто нибудь читал доку, которая в статье упоминалась? Детальная техническая документация на русском языке доступна здесь. В каталоге нужно выбрать файл ttester. И ещё вопрос про готовые устройства. На AliExpress куча подобных устройств: ru. Какие лучше?

Z80A 17 марта в 0. Кто же их будет покупать несколько разных чтобы сравнивать? Вот есть более-менее внятный разбор одного из них. Нубовский вопрос: А на Arduino Uno заработает? Вроде прошивка есть на ATmega Я пробовал заливать на ардуино с помощью стандартного загрузчика — не заработало. Вообще не запустилось. Пришлось прошивать напрямую.

У меня есть желание портировать это чудо на Arduino, это значительно упростило бы сборку для начинающих, но нужно найти время на это. А добавлю-ка я опрос! Один мужественный товарищ уже пробовал портировать, но ни один из его скетчей а я их выкачал около 20 , не работает стабильно — чудовищно врёт, да и он сам уже не появляется пару лет.

Но для сильных духом — вот его топик. Тем более некоторые в том топике всё же довольны результатом. Странно, что никого не удивил OLED дисплей вместо стандартного LCD, они появились недавно, я от него в сильном восторге — очень хорошо видно с любых углов, приятный цвет.

Единственное, что немного омрачает праздник — динамическая индикация около Гц, но терпимо. В любом случае ЖК я больше не покупец. SunX 17 марта в 0. Я немного расстроился в LCD когда осознал, что без подсветки они не очень-то и работают.

Потому дисплеи от Nokia — наш выбор! Бегло прошелся по документации но так и не увидел модель OLED дисплея. Подскажите, пожалуйста, маркировку? В оригинале LCD, поэтому в документации вы его не найдёте.

Также использование OLED-дисплея вызвало проблему загрузки специального символа для отображения резистора. Ух-ты, я как-то пропустил этот момент, спасибо что указали! Хм, чисто теоретически: MSP подобный функционал, необходимый для реализации устройства, потянет? Интересует MSPG Lerk 17 марта в 0. Собственно, зачем это все делается то? Не проще выучить маркировку компонентов? Если у Вас мультиметр умеет измерять ёмкость и индуктивность — я за Вас очень рад. Мой не умеет.

Мультиметр UT умеет. Стоит на данный момент в наличии. До скачка курса подсказать сколько стоил?

Прошивка тестер транзисторов на atmega328

Войти или зарегистрироваться. Доработка : МирМК. Страна изготовитель : Китай. Производитель : Diymore.

Транзистор тестеры LCR T4 на микроконтроллере AtMega с русской прошивкой версия к ревизия Ru (UART, 2Vext + Encoder) для.

ПЕРЕПРОШИВКА ПРИБОРА НА РУССКИЙ ЯЗЫК

При неполадках электронной аппаратуры, значительная часть отказов, бывает по вине испортившихся электролитических конденсаторов. Это может быть, как высыхание со временем таких конденсаторов, и соответственно снижение их емкости, особенно этим славились советские электролитические конденсаторы , так и увеличением их ЭПС, эквивалентного последовательного сопротивления по английски называется ESR. При этом на верхней части конденсатора образуется вздутие. Происходит это часто от перегрева, как пример можно привести конденсаторы, стоящие в материнских платах рядом с радиатором процессора. Но иногда, на ранних стадиях, это вздувание может быть незаметно на глаз, но устройство из-за этого может уже не работать. Такие приборы могут проверять оксидные конденсаторы, как с выпаиванием, так и без выпаивания из платы. Так как при измерении важны даже десятые доли Ома, такие приборы имеют короткие щупы, или конденсаторы вставляются выводами прямо в панельку прибора.

Доработка ESR-T4 прошивка

Один из подписчиков прислал свой тестер полупроводников, с просьбой отремонтировать. Причина поломки Ремонт китайского тестера LCR-T4 после измерения не разряженного высоковольтного конденсатора. Замена микро

Написать нам. Уфа, ул.

data-ru.ru

На одном из сайтов нашёл статью, где предлагают собрать простой тестер полупроводниковых проборов именуемый AVR-Transistortester. Изучая данную тему, нашел, что AVR-Transistortester выполнены почти все по одной схеме отличия только в применяемых микроконтроллерах и дисплеев. Самая простая схема на ATmega8 можно использовать и ATmega48, содержит весь необходимый минимум, деталей, что не составит большого труда собрать начинающему радиолюбителю. Полный размер. Традиционно для себя перечертил схему в ДипТрейс и развёл плату под свои компоненты. Я применил планарную микросхему с тридцати двумя выводами.

Щось пішло не так 🙁

Все видео Новые видео Популярные видео Категории видео. Mega M Lcr T4 Прошивка. Транзистор Тестер М Прошивки. Измеряет частоту и включает телевизор — обзор транзистор-тестера «M» на AliExpress. Прошивка Транзистор Тестер 1

Тестер можно русифицировать путем прошивки чипа ATmega с использованием программатора USBASP AVR В новой прошивке так же для вас откроются новые возможности Форум с прошивками транзистор тестер.

Схема такого программатора довольно наворочена, да и применение такого программатора в быту. Y Тестируем универсальный транзистор тестер на Y Прошивка микроконтроллера AT для транзистор тестера. UDP1 Всем кто сидит на версии 1.

Богородчаны 7 окт. Житомир, Центр 6 окт. Полтава 6 окт. Хотите продавать быстрее? Узнать как. Стаханов Вчера

Вернуться в Делимся опытом.

Тестер для проверки полупроводников, очень сейчас популярен. Китайцы сейчас делают очень много его модификаций, основными отличиями которых является тип применяемого дисплея и процессора. Прошивка у всех этих устройствах одна, просто компилируется под нужный процессор и дисплей. Схема и прошивка прилагаются в архиве в конце статьи. Оригинальная схема выглядит так:. В оригинальной части присутствует схема на двух транзисторах, которая нужна для авто отключения. В моем варианте все сделано так:.

Шайтан коробка радиолюбителя или AVR Transistor Tester: elchupanibrei — LiveJournal

Category:

Технологии
Cancel

Давно хотел купить/собрать эту приблуду. Купить рука не поднялась, уж больно китайцы оптимизировали оригинальную идею и готовый продукт вышел у них печальный. Потратив в общей сложности недельку и немножко больше денег собрал почти бескомпромиссную версию — энкодер, зарядка лития и тестер стабилитронов мне были не нужны.

Существуют две версии этого тестера:

1. Версия Маркуса. Проект больше не развивается.
2. Форк проект Маркуса. Активно бурлит. Текущая версия прошивки — 1.13К. Народ негодует — в ATmega168 уже не влазит.

мой вариант AVR Transistor Tester

Собирал по стандартной схеме с авто-выключением «mega328_strip_grid». Текущая скомпилированная прошивка и значения EEPROM для «mega328_strip_grid» находятся тут.

стандартная схема с авто-выключением — «mega328_strip_grid»

Слегка допилил установкой дроселя по питанию и емкости на ИОН-е и КРЕН-ке, смотри UDP2 в конце статьи.

допиленная схема, смотри UDP2

Развел одностороннюю плату в Орле.

моя версия платы

Определил фьюзы для ATmega328P.

фьюзы для ATmega328

Прошивку и память, для TL866, открываем в формате INTEL HEX. Для AVRDudess, ничего менять не надо.

окошко TL866

После прошивки откалибровал по мануалу. PROFFIT!

В качества бонуса, табличка с допустимыми значениями.

таблица годен — не годен

Утащить себе плату, старую прошивку и документацию на русском/английском можно от сюда. Свежую версию прошивки брать тут или с официального зеркала на Github.

UDP1: Всем кто сидит на версии 1.12 советую сменить прошивку на 1.13, меньше глюков и работает стабильнее.

UDP2: C добавлением емкости на ИОН-е я погорячился. Дело в том, что шайтан коробка для увеличения разрешающей способности при измерении маленьких напряжений, переключается на внутренний 1.1в ИОН. Поэтому советуют заменить электролит С102 в моей схеме на 1nF.

Tags: #diy, diy

CM1107 — китайский CO2 сенсор
Пишу библиотеку для CM1107. Хочу прикрутить к CO2Meter. Брал когда-то б/у за $5 на алишечке. Как и SCD30 тоже двухлучевой, на этом сходства…
Кассетная дека Technics RS-TR373
Закрыл детский гештальт — купил на барахолке кассетную деку Technics RS-TR373 с нерабочей правой стороной по цене металлолома. Имхо после того как…
Скоро Time, Temperature & Humidity Relay из любой точки мира
Продолжаю ковырять tthRelay. Один из админов форума esp8266.ru попросил добавить управление через Teletgram Bot. Я подумал и согласился… Готовую…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

CM1107 — китайский CO2 сенсор
Пишу библиотеку для CM1107. Хочу прикрутить к CO2Meter. Брал когда-то б/у за $5 на алишечке. Как и SCD30 тоже двухлучевой, на этом сходства…
Кассетная дека Technics RS-TR373
Закрыл детский гештальт — купил на барахолке кассетную деку Technics RS-TR373 с нерабочей правой стороной по цене металлолома. Имхо после того как…
Скоро Time, Temperature & Humidity Relay из любой точки мира
Продолжаю ковырять tthRelay. Один из админов форума esp8266.ru попросил добавить управление через Teletgram Bot. Я подумал и согласился. .. Готовую…

Модификация тестера компонентов AY-AT (GM328)

TheMaxus

Около месяца назад я купил тестер компонентов GM328 из Китая. В ожидании его прибытия я начал искать способы изменить его. Несколько лет назад я увидел видео о модификации прошивки тестера компонентов Fish8840 и задумался, смогу ли я сделать то же самое со своим GM328. Достаточно скоро я нашел ветку EEVBlog о это и страница GitHub по модификациям программного и аппаратного обеспечения. Основываясь на этих двух источниках и собственном опыте, я решил напишу про свой путь по сборке и доработке его.

Сборка и устранение неисправностей

Первым делом была сборка. Сборка этого конкретного комплекта довольно проста, так как все детали четко обозначены на печатной плате. В качестве меры предосторожности я бы позаботился о том, чтобы не перегреть полупроводниковые компоненты (биполярные транзисторы, регулятор напряжения и источник опорного напряжения). Также будьте осторожны, чтобы не перепутать полярность светодиода и разъема аккумулятора. Кроме того, если вы планируете заменить кристалл, я бы посоветовал не вставьте кристалл полностью, так его будет легче выпаивать в будущем. (Когда вы устанавливаете модернизированный кристалл на место, вы должны полностью вставить его в печатную плату.)

После того, как сборка была завершена, я начал играть с ней и измерять различные компоненты, которые у меня есть. Затем я попытался включить его от старого модема. кирпич, который выдает 12В. Как только я включил устройство, оно начало вести себя странно. Он начал показывать, что батарея разряжена, хотя он был питание от сетевого адаптера. Я отключил адаптер и снова включил его от 9В батареи. Он все еще вел себя странно, поэтому я начал измерять напряжения на плате. Вскоре я выяснил, что причина такого поведения заключалась в том, что микроконтроллер получал +7,8 В, хотя должен был получать только +5 В. Также я заметил, что часть платы с регулятором мощности довольно теплая на ощупь. Итак, стало ясно, что виновником был регулятор напряжения. После некоторых исследований я обнаружил, что выход из строя регулятора напряжения на этой плате не редкость.

Аппаратные модификации

Сначала я не собирался менять железо, но после того, как у меня вышел из строя регулятор мощности, решил модифицировать и железо.
Детали, которые я заказал:

Запасной Atmega 328p (на случай, если я закрою оригинальный микроконтроллер)
Кварцевый генератор 16 или 20 МГц (это должно повысить точность измерения емкости)
Регулятор напряжения MCP1702 (имеет гораздо более высокую точность и более высокую номинальную мощность)
В идеале следует также заказать высокоточные резисторы на 680 и 470 кОм, но мне было лень это делать

Сама модификация достаточно проста. Самое сложное — выпаять и снова вставить регулятор напряжения, так как он имеет три ножки. Вы должны заменить старый регулятор HT7550 на новый MCP1702. Замените генератор и замените резисторы. При замене резисторов двойным убедитесь, что вы кладете их в нужное место. Также будьте особенно осторожны, чтобы не перегреть новый регулятор напряжения при пайке.

После установки нового регулятора напряжения рекомендуется удалить источник опорного напряжения TL431A, поскольку источник опорного напряжения следует использовать только в том случае, если он по крайней мере в 10 раз точнее регулятора напряжения. После удаления опорного напряжения вы также должны удалить резистор 2 кОм (если вы планируете использовать k-прошивку, вы должны заменить его на резистор 47 кОм), который расположен под разъемом ZIF между другим резистором и большой частью SMD. .
Модификация оборудования завершена.

Модификация прошивки

Подготовка

В первую очередь нам понадобятся основные средства разработки AVR:

гит
gcc
авр-гкк
avr-libc
сделать

Также нам понадобится программа для заливки прошивки в микроконтроллер. Используйте avrdude практически для любого программатора, который подключается к провайдеру. заголовок и использовать minipro если используете программатор МиниПро.

(это пакеты для Arch Linux, вам нужно будет погуглить имена пакетов для вашего дистрибутива Linux)

Теперь нам нужно скачать исходный код прошивки:

клон

 git https://github.com/Mikrocontroller-net/transistortester.git

После клонирования репозитория перейдите в Software/Markus и распакуйте архив с последней версией.

Команда для этого:

 tar -xvzf <имя_архива>.tgz

Теперь нам нужно настроить прошивку.

Конфигурация

В первую очередь вам необходимо сделать прошивку совместимой с вашим устройством. Информация об этом есть в файле «Клоны» в папке с прошивкой

Затем вы можете настроить прошивку в соответствии с вашими потребностями.

Вам также необходимо внести следующие изменения, если вы модифицировали оборудование в соответствии с этим руководством:

конфиг.

Закомментировать #define HW_REF25 , если вы удалили источник опорного напряжения или просто не хотите его использовать

Makefile

 ПРОГРАММАТОР = usbtiny
ПОРТ = usb
ОПЦИИ = -B 5.0

config_328.h

В этом файле нужно найти строку #define LCD_ST7735 в строке выше это будет строка #if 0 , вы должны изменить ее на 1, чтобы сделать этот блок кода активным.

Компиляция и программирование

Теперь, когда мы все настроили, пришло время скомпилировать исходный код. Если у вас установлены все зависимости, процесс довольно прост. Просто запустите команду:
make
Для ускорения компиляции наберите:
make -j (Работает только с m-прошивкой)

После компиляции убедитесь, что ваша прошивка помещается в память. Вы можете посмотреть, сколько памяти занимает ваша прошивка после компиляции. Вот, например, мой вывод:

 Использование памяти AVR
----------------
Устройство: атмега328
Программа: 32678 байт (заполнено на 99,7 %).
(.текст + .данные + .загрузчик)
Данные: 245 байт (заполнено на 12,0 %).
(.данные + .bss + .noinit)
EEPROM: 741 байт (заполнено на 72,4 %).
(.eeprom)

Вы также можете получить тот же вывод, используя следующую команду

 avr-size -C ComponentTester --mcu=atmega328p

После компиляции исходников вам нужно будет запрограммировать их в микроконтроллер. Я использовал ISP-заголовок Arduino Uno для его программирования. Просто удалите вытащите микроконтроллер из разъема с помощью небольшой плоской отвертки и вставьте программируемый микроконтроллер. (Будьте осторожны, чтобы не погнуть какие-либо контакты, и убедитесь, что выемка на микросхеме находится в том же месте, что и выемка на разъеме или печатной плате.) Затем подключите программатор к разъему ISP на Arduino.

Затем вы можете просто ввести:
sudo make upload и sudo make fuses

И если все сделано правильно, теперь у вас должен быть микроконтроллер с обновленной прошивкой. Вставьте его обратно в тестер транзисторов и проверьте устройство. Также следует откалибровать его, замкнув все три разъема в ZIF-гнезде.

ATmega TransistorTester SMD — Лаборатория оборудования с открытым исходным кодом EasyEDA

Описание

# Обзор Тестер транзисторов ATmega328p представляет собой карманную версию известного тестера компонентов, разработанного Маркусом Фрейеком и Карлом-Хайнцем Кюббелером, с автоматическим обнаружением биполярных транзисторов NPN и PNP, N- и P-канальных MOSFET, JFET, диодов, двойных диодов, N — и P-IGBT, тиристоры, симисторы, катушки индуктивности, резисторы и конденсаторы. — Видео проекта (YouTube): https://youtu.be/J4nZ0n5suDk — Прошивка (Github): https://github.com/wagiminator/ATmega-Transistor-Tester — Оригинальный проект: https://www.mikrocontroller.net/articles/AVR_Transistortester ![TransistorTester_pic1.jpg](https://raw.githubusercontent.com/wagiminator/ATmega-Transistor-Tester/master/documentation/TransistorTester_pic1. jpg) # Компиляция и установка прошивки Вы можете либо скомпилировать прошивку самостоятельно (папка: /software/sources), либо загрузить предварительно скомпилированный бинарник (папка: /software/binaries). Актуальные версии прошивки можно скачать с [страницы Github](https://github.com/Mikrocontroller-net/transistortester) оригинального проекта. ## Компиляция прошивки (Linux/Mac) — Убедитесь, что вы установили [avr-gcc toolchain и avrdude](http://maxembedded.com/2015/06/setting-up-avr-gcc-toolchain-on-linux-and-mac-os-x/) . — Откройте make-файл в папке /software/sources/make и измените настройки (например, язык), если хотите. — Откройте терминал. — Перейдите в папку с make-файлом. — Запустить «сделать». Помимо прочего, создаются файлы hex и eep, которые затем можно загрузить в ATmega. ## Загрузка прошивки — Убедитесь, что вы установили [avrdude] (https://learn.adafruit.com/usbtinyisp/avrdude). — Подключите программатор к ПК и к разъему ICSP устройства. — Откройте терминал. — Перейдите в папку с файлами hex и eep. — Выполните следующие команды (при необходимости замените «usbasp» на используемый вами программатор): «` avrdude -c usbasp -p m328p -U lfuse:w:0xff:m -U hfuse:w:0xdb:m -U efuse:w:0xfd:m avrdude -c usbasp -p m328p -U flash:w:TransistorTester.hex avrdude -c usbasp -p m328p -U eeprom:w:TransistorTester.eep «` # Инструкция по эксплуатации ## Меры предосторожности Следует отметить, что тестовые входы не имеют схемы защиты. Защитная схема, вероятно, также исказила бы результаты измерений. Всегда **разряжайте конденсаторы** перед их подключением к тестеру! Тестер может быть поврежден до того, как вы включите его. Особую осторожность следует проявлять при попытке протестировать компоненты, установленные в цепи. В любом случае, устройство должно быть отключено от источника питания и вы должны быть уверены, что **отсутствует остаточное напряжение**. ## Тестирование компонента 1. Подключите тестер транзисторов через порт Micro-USB к источнику питания 5 В. 2. Вставьте тестируемый компонент в ряд розеток. Каждый вывод компонента должен иметь свой уникальный номер разъема (от 1 до 3). 3. Нажмите кнопку TEST и подождите, пока результат не отобразится на OLED-дисплее. ## Характеристики |Компонент|Диапазон измерения| |-|-| |Резисторы|100 мОм – 50 МОм| |Конденсаторы|35пФ – 100мФ| |Дроссели|0,01 мГн – 20Гн| |Z-диоды|макс. 4,5 В| -Операция с одним ключом — Три тестовых контакта для универсального использования. — Автоматическое обнаружение NPN, PNP, N- и P-канальных MOSFET, JFET, диодов и малых тиристоров, симисторов. — Автоматическое определение назначения контактов, это означает, что тестируемое устройство может быть подключено к тестеру в любом порядке. — Измерение hFE и напряжения база-эмиттер для биполярных транзисторов, а также для транзисторов Дарлингтона. — Автоматическое обнаружение защитных диодов в биполярных транзисторах и полевых МОП-транзисторах. — Транзисторы с биполярным переходом определяются как транзистор с паразитным транзистором (NPNp = NPN + паразитный PNP). — Будет измерено до двух резисторов с разрешением до 0,1 Ом. Диапазон измерения до 50 МОм (Мегаом). Резисторы сопротивлением менее 10 Ом будут измеряться методом ESR с разрешением 0,01 Ом. Осторожно: разрешение не является точностью. — Конденсаторы емкостью от 35 пФ (пикофарад) до 100 мФ (миллифарад) можно измерять с разрешением до 1 пФ (0,01 пФ для конденсаторов емкостью менее 100 пФ). — Резисторы и конденсаторы будут отображаться с соответствующим символом, номером контакта и номиналом. — Также будет отображаться до двух диодов с их правильно выровненным символом, номером контакта и падением напряжения. — Если это одиночный диод, также будут измерены паразитная емкость и обратный ток. — Индуктивность от 0,01 мГн до 20 Гн может быть обнаружена и измерена. — Встроено измерение ESR (эквивалентного последовательного сопротивления) конденсаторов емкостью более 20 нФ. Разрешение 0,01 Ом. При более низких значениях емкости точность результата ESR ухудшается. — Проверяются потери конденсаторов емкостью более 5 нФ. При этом можно оценить его добротность. # Ссылки, ссылки и примечания 1. [Исходное описание проекта] (https://www.mikrocontroller.net/articles/AVR_Transistortester) 2. [Исходная документация] (https://github.com/Mikrocontroller-net/transistortester/raw/master/Doku/trunk/pdftex/english/tester.pdf) 3. [Оригинальная прошивка] (https://github.com/Mikrocontroller-net/transistortester) ![TransistorTester_pic2.jpg](https://raw.githubusercontent.com/wagiminator/ATmega-Transistor-Tester/master/documentation/TransistorTester_pic2.jpg)

Дизайн чертежа

схематическая диаграмма

（ 1 / ）

печатная плата
