Просмотр Gerber файлов: обзор программ и онлайн-сервисов для работы с проектами печатных плат

Что такое Gerber файлы и для чего они нужны. Какие существуют программы для просмотра Gerber файлов. Как выбрать подходящий Gerber viewer. Обзор популярных бесплатных программ для работы с Gerber файлами. Онлайн-сервисы для просмотра Gerber проектов.

Что такое Gerber файлы и зачем они нужны

Gerber файлы — это стандартный формат данных, используемый в электронной промышленности для описания схем печатных плат. Они содержат всю необходимую информацию для изготовления печатной платы:

• Расположение проводников
• Контуры платы
• Расположение отверстий и переходных отверстий
• Маску паяльной пасты
• Шелкографию
• Другие производственные данные

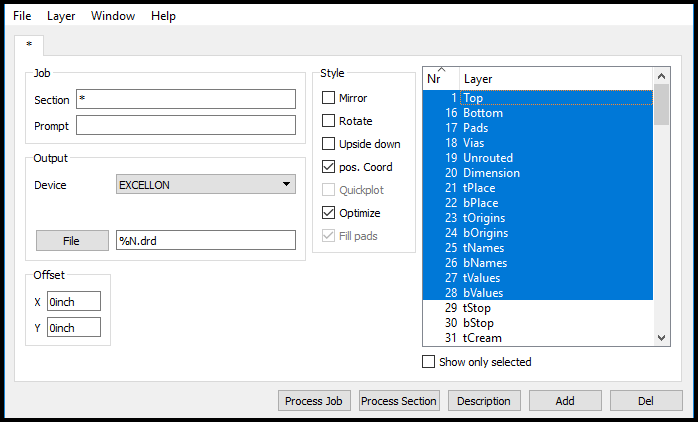

Gerber файлы генерируются САПР-программами для проектирования печатных плат и передаются производителям для изготовления. Просмотр Gerber файлов необходим для проверки корректности проекта перед запуском в производство.

Для чего нужны программы просмотра Gerber файлов

Gerber viewer позволяет визуализировать данные печатной платы без использования САПР. Основные задачи, решаемые с помощью просмотрщиков Gerber:

• Проверка корректности экспорта проекта из САПР
• Финальная проверка дизайна перед отправкой на производство
• Просмотр проектов сторонних разработчиков
• Анализ готовых печатных плат
• Измерение размеров и расстояний на плате
• Поиск ошибок в топологии

Качественный просмотрщик Gerber файлов значительно упрощает работу с проектами печатных плат на всех этапах разработки и производства.

Ключевые функции программ для просмотра Gerber файлов

При выборе Gerber viewer следует обратить внимание на наличие следующих возможностей:

• Поддержка актуальных форматов Gerber (RS-274X, X2 и др.)
• Просмотр всех слоев платы (медь, маска, шелкография и т.д.)
• Измерение размеров и расстояний
• Проверка DRC (Design Rule Check)
• Экспорт изображений
• 3D-визуализация платы
• Поиск компонентов
• Генерация отчетов

Важно, чтобы интерфейс программы был интуитивно понятным, а производительность позволяла работать с большими проектами.

Обзор популярных бесплатных программ для просмотра Gerber файлов

GerbView

GerbView — мощная бесплатная программа с открытым исходным кодом для просмотра и анализа Gerber файлов. Основные возможности:

• Поддержка всех популярных форматов Gerber
• Просмотр и редактирование D-кодов
• Измерение расстояний и площадей
• Экспорт в растровые форматы
• Проверка целостности файлов

GerbView отлично подходит для профессиональной работы с Gerber файлами. Программа регулярно обновляется и имеет активное сообщество пользователей.

FlatCAM

FlatCAM — это не только просмотрщик, но и полноценный редактор Gerber файлов. Ключевые функции:

• Просмотр и редактирование Gerber и Excellon файлов
• Генерация G-кода для станков с ЧПУ
• Изоляция трасс
• Сверление отверстий
• Вырезание контура платы

FlatCAM будет полезен разработчикам, которым требуется не только просмотр, но и модификация проектов печатных плат.

cirQWizard

cirQWizard — простая и удобная программа для быстрого просмотра Gerber файлов. Возможности:

• Интуитивно понятный интерфейс
• Быстрая загрузка проектов
• Просмотр отдельных слоев
• Измерение расстояний
• Экспорт изображений

cirQWizard отлично подходит для базового просмотра и проверки Gerber файлов перед производством.

Онлайн-сервисы для просмотра Gerber файлов

Помимо десктопных приложений, существуют удобные онлайн-сервисы для просмотра Gerber проектов:

PCBWay Gerber Viewer

Бесплатный онлайн-просмотрщик от известного производителя печатных плат. Основные возможности:

• Быстрая загрузка файлов
• Просмотр всех слоев платы
• Измерение размеров
• 3D-визуализация
• Проверка DRC

PCBWay Gerber Viewer отлично подходит для быстрой проверки проектов перед заказом изготовления плат.

EasyEDA Gerber Viewer

Онлайн-просмотрщик, интегрированный в популярную САПР EasyEDA. Возможности:

• Поддержка Gerber X2
• Измерение размеров
• Проверка целостности файлов
• Экспорт в изображения
• 3D-визуализация

EasyEDA Gerber Viewer удобен для просмотра проектов непосредственно в браузере без установки дополнительного ПО.

Как выбрать подходящий Gerber viewer

При выборе программы для просмотра Gerber файлов следует учитывать следующие факторы:

• Поддержка нужных форматов Gerber
• Наличие необходимого функционала
• Удобство интерфейса
• Скорость работы с большими проектами
• Регулярность обновлений
• Наличие технической поддержки

Для базового просмотра подойдут бесплатные программы или онлайн-сервисы. Для профессиональной работы лучше выбрать специализированное ПО с расширенными возможностями.

Заключение

Просмотр Gerber файлов — важный этап при разработке и производстве печатных плат. Современные программы и онлайн-сервисы значительно упрощают эту задачу, позволяя быстро проверять корректность проектов. При выборе Gerber viewer следует ориентироваться на свои конкретные задачи и выбирать оптимальное по функционалу решение.

Проверка Gerber файлов на наличие ошибок • EnableDevice

07/04/201827/06/2020 EnableDevice Мастерская, Технологии и материалы

У многих изготовителей плат просмотрщик Gerber файлов есть прямо на сайте, и у нас имеется возможность проверить плату прямо при оформлении заказа. Но так же существуют программы, при помощи которых можно выполнить проверку еще до отправки файлов изготовителю. И сегодня мы рассмотрим оба варианта.

1. ZofzPCB: бесплатный 3D-просмотрщик Gerber файлов.

Для проверки я пользуюсь программой ZofzPCB. На мой взгляд, это просто великолепный 3D-просмотрщик Gerber файлов, который позволяет буквально разобрать плату по слоям и заглянуть внутрь. И при этом, программа полностью бесплатная. Ссылка на программу: https://ru.zofzpcb.com.

Для сборки платы из Gerber файлов переходим в меню «File — Compose New — Manual».

Открываем папку с нужными Gerber файлами, выделяем кликом мыши файл сверловки (fn_adapter.XLN) и помещаем его в соответствующее поле нажатием кнопки «Insert File to Drill Plates».

Остальные файлы перемещаем в стек слоев, нажатием клавиши «Insert File to Layer Stack». Выделить несколько файлов можно зажав клавишу «Ctrl».

Теперь при помощи клавиш «Move» нужно расположить слои в стеке в том порядке, в котором они находятся на плате: верхняя маркировка (GTO), верхняя защитная маска (GTS), верхний слой меди (GTL), нижний слой меди (GBL), нижняя защитная маска (GBS), нижняя маркировка (GBO) и границы платы (GKO).

Интересно, почему Gerber файлы имеют такие расширения? Подробнее об этом в статье DipTrace: подготовка файлов для производства.

У всех слоев тип: «Медь» (Copper). Разумеется, это не так. А значит нужно исправить это несоответствие. В выпадающем списке выбираем правильный тип для каждого слоя.

Для слоя «BorderOutline» изменяем параметр Thickness (толщина) и устанавливаем его («Set Equal Spacing»).

После чего собираем плату нажатием клавиши «OK: Read & Render».

После успешной сборки вращение платы осуществляется при помощи мыши. Режимы колесика мыши меняются переключателем «Mouse Wheel» (правый верхний угол главного окна). Например, если переключатель находится в положении «Zoom», то вращение колесика будет увеличивать или уменьшать масштаб платы, режим «Peel» c каждым вращением будет снимать слои с платы (peel — буквально, «шелушить, раздевать, очищать»), а в режиме «Spread» вращение колесика раздвинет все слои (spread — «раскладывать»), что позволит при переходе обратно в режим «Zoom» заглянуть внутрь платы.

Программа интересная, советую обратить внимание.

---

2. Проверка в Online Gerber Viewer.

Теперь посмотрим, как будет выглядеть наша плата в онлайн просмотрщике. Перейдем по ссылке прямо с сайта изготовителя плат — http://jlcpcb.com.

Как мы видим, от нас ждут ZIP/RAR архив Gerber и Excellon (данные сверловки) файлов. Упаковываем файлы в архив, и загружаем в просмотрщик (нажатием клавиши «Upload Gerber» или перетаскиванием архива прямо на сайт). Если при загрузке распознались не все слои (а такое случается при присвоении произвольных имен файлов), их можно переназначить вручную (вкладка «Reassign Layers»). Помните, как мы меняли тип каждого слоя в программе ZofzPCB? Здесь суть та же.

Конечно, у этого просмотрщика возможностей гораздо меньше, но в принципе и он годится для проверки платы перед оформлением заказа.

И теперь после проверки, можно со спокойной душой оформлять заказ на производстве, мы сделали все, чтобы уменьшить вероятность ошибки.

---

В видео о подготовке файлов для производства рассматривается работа с программой ZofzPCB и онлайн просмотрщик Gerber файлов.

Просмотр пакетов для производства на платформе Altium 365 | Руководство пользователя

Содержание

Содержание

• Создание пакета для производства – Обзор
• Доступ к средству просмотра
• Функциональные возможности средства просмотра
  • Overview (Обзор)
  • Fabrication (Изготовление печатной платы)
  • Assembly (Изготовление печатного узла; сборка)
  • Bill of Materials (Состав изделия)
  • Structure (Структура)
• Публикация пакета для производства другим пользователям
• Загрузка пакета для производства
• Удаление опубликованного пакета для производства

Полное содержание

Главная страница: Средства просмотра Altium 365

Средство просмотра пакетов для производства Manufacturing Package Viewer является элементом поддержки глобальной публикации (Global Sharing) платформы Altium 365, и оно позволяет приглашенным ключевым участникам процесса просматривать пакет для производства из любого веб-браузера, из любой точки мира, но без необходимости доступа к вашему Workspace, так что сами проекты и прочая интеллектуальная собственность остаются скрытыми.

Средство просмотра открывается в отдельной вкладке браузера, и здесь доступна обзорная информация о проекте, с ключевыми данными о плате, и здесь вы можете просматривать структуру опубликованных данных (и загружать файлы по отдельности, если необходимо). Отсюда вы также можете загрузить полный пакет. Также доступны подстраницы Fabrication, Assembly и Bill of Materials, где страницы Fabrication и Assembly используют интерфейс Web Viewer, предоставляющий мощные интерактивные возможности и позволяющий любому пользователю, которому был опубликован пакет, добавлять комментарии. Представление Fabrication отображает данные Gerber этого выпуска.

Средство просмотра пакетов для производства платформы Manufacturing Package Viewer Altium 365 предоставляет интерактивные средства, с помощью которых производитель может просматривать и комментировать определенный пакет для производства, который был опубликован ему. Здесь показана страница Overview этого средства просмотра. Наведите курсор мыши на изображение, чтобы увидеть страницу Fabrication со средством просмотра Gerber Viewer.

В конечном итоге, производитель может загрузить просматриваемый пакет Build Package выпуска с любой страницы средства просмотра для физической реализации платы этой ревизии.

Создание пакета для производства – Обзор

Связанная страница: Управляемые проекты, Управление определенным проектом

Как следует из названия, средство Manufacturing Package Viewer используется для открытия и просмотра пакета для производства (Manufacturing Package), который, по сути, является пакетом Build Package, созданным из определенного выпуска управляемого проекта. Вы можете указать, какой выпуск проекта вы хотите отправить, настроить его содержимое и отправить этот пакет (уже как пакет для производства Manufacturing Package) нужному производителю. Пакет публикуется производителю, который получает email-приглашение к просмотру пакета непосредственно через интерфейс платформы Altium 365 (https://365.altium.com), в его средстве просмотра Manufacturing Package Viewer.

Создание пакета для производства осуществляется из представления Releases страницы подробного управления проекта (центр управления определенным проектом), которая открывается путем выбора нужного проекта на странице Projects веб-интерфейса Workspace, нажатием над списком проектов и выбором команды Open из соответствующего меню. Либо дважды щелкните ЛКМ непосредственно по записи нужного проекта в списке. Страница будет открыта в новой вкладке браузера.

Вы можете отправить определенный выпуск проекта производителю в виде пакета для производства (Manufacturing Package), нажав кнопку , связанную с этим выпуском.

Будет открыто окно Sending to Manufacturer, в котором осуществляется настройка содержимого пакета и то, кому он будет отправлен.

Для получения подробной информации о настройке пакет для производства перейдите на страницу Отправка данных производителю.

Вы можете отправить (опубликовать) определенный выпуск проекта непосредственно производителю в виде пакета для производства Manufacturing Package.

Когда настройки пакета заданы, нажмите кнопку . Пакет будет опубликован вам (как автору пакета) и указанным производителям. Запись пакета будет отображена в области Sent представления Manufacture. Название пакета будет задано в формате Название.Ревизия.

После отправки пакета для производства его запись будет отображена в представлении Releases, в области Sent.

Доступ к средству просмотра

Открыть пакет для производства в средстве просмотра Manufacturing Package Viewer можно следующими способами:

• Производитель, которому вы отправили пакет, получит email-приглашение для доступа к этому пакету через Altium 365. Когда он нажмет кнопку в email, он перейдет на страницу Altium 365 Sign In (если он еще не вошел в платформу или в AltiumLive). После входа он перейдет в средство просмотра Manufacturing Package Viewer с загруженным опубликованным пакетом.

  Если у производителя нет учетной записи AltiumLive, ему будет необходимо сначала зарегистрироваться – на странице Altium 365 Sign In будет представлена соответствующая ссылка.

  Доступ к опубликованному пакету для производства из email-приглашения, полученного производителем.

• Все пакеты для производства, которые были отправлены вам, доступны на странице Shared with Me интерфейса платформы Altium 365. Плитка пакета для производства обозначена иконкой

  . Чтобы открыть пакет в средстве просмотра Manufacturing Package Viewer, выберите нужный пакет, нажмите кнопку в его плитке и выберите команду Open из соответствующего меню. Либо дважды щелкните ЛКМ по плитке пакета, чтобы открыть его (или щелкните ЛКМ по имени пакета).

  Открытие пакета для производства со страницы Shared With Me интерфейса платформы Altium 365.

• Все пакеты для производства определенного проекта, которые были созданы вами и отправлены, будут отображены в области Sent представления Releases, который открывается со страницы подробного управления этого проекта. Чтобы открыть пакет в средстве просмотра Manufacturing Package Viewer, выберите нужный пакет, нажмите кнопку

  в его плитке и выберите команду Open из соответствующего меню.

  Доступ к пакету для производства из представления Releases при управлении определенным проектом на его странице подробного управления.

Функциональные возможности средства просмотра

Средство просмотра пакетов для производства Manufacturing Package Viewer предлагает ряд встроенных возможностей, которые позволяют получить доступ к подробной информации о выпущенных данных в опубликованном пакете для производства. В разделах ниже рассмотрены составляющие элементы интерфейса.

В верхнем левом углу интерфейса отображено название просматриваемого пакета для производства. Щелкните ЛКМ по записи Home выше (или нажмите слева), чтобы вернуться на страницу Shared with Me интерфейса платформы Altium 365.

Overview (Обзор)

На этой странице средства просмотра представлена ключевая информация о плате, все пользовательские параметры, заданные для проекта (на стороне сервера), а также предварительные 2D- и 3D-представления платы. Полный пакет выпуска можно загрузить отсюда с помощью кнопки

. Будет загружен единый Zip-архив с папками для каждого набора данных в пакете.

Страница Overview, предоставляющая общую информацию о проекте.

Fabrication (Изготовление печатной платы)

На этой странице доступно встроенное средство просмотра файлов Gerber, которое использует интерфейс Web Viewer. Здесь доступны стандартные возможности контроля, в том числе настройка видимости слоев и добавление комментариев.

Комментарии, добавленные через средство просмотра, не доступны в Altium Designer. Их могут увидеть только пользователи, которым был опубликован пакет для производства и которые используют средство просмотра для изучения этого пакета. Кроме того, комментарии, добавленные разными пользователями в пакет для производства, не обновляются в режиме реального времени. Необходимо перейти на другую страницу средства Manufacturing Package Viewer и вернуться обратно на страницу Fabrication, чтобы вручную обновить ветки комментариев.

Для получения полной информации об интерфейсе Web Viewer и его поддерживаемых функциональных возможностях перейдите в раздел Функциональные возможности Web Viewer. Для получения подробной информации по использованию комментариев перейдите в раздел Комментарии.

Страница Fabrication со встроенным средством просмотра файлов Gerber. Здесь показано изображение, где включены все слои Gerber. Наведите курсор мыши на изображение, чтобы увидеть только верхний слой Gerber (.gtl).

Assembly (Изготовление печатного узла; сборка)

Хотя эта страница обозначена как ‘Assembly’, на ней доступно отображение данных как для изготовления печатного узла (PCB), так и для изготовления печатной платы (3D). Эти представления данных используют интерфейс Web Viewer, который предоставляет набор функциональных возможностей для подробного изучения проектных данных и конструкции платы. Вы можете осуществлять поиск, выделение, перекрестный переход и изучать компоненты и цепи в этих двух представлениях, где это применимо, а также оставлять комментарии. При просмотре платы в 2D вы можете проводить измерения.

Комментарии, добавленные через средство просмотра, не доступны в Altium Designer. Их могут увидеть только пользователи, которым был опубликован пакет для производства и которые используют средство просмотра для изучения этого пакета. Кроме того, комментарии, добавленные разными пользователями в пакет для производства, не обновляются в режиме реального времени. Необходимо перейти на другую страницу средства Manufacturing Package Viewer и вернуться обратно к соответствующему представлению данных странице Assembly, чтобы вручную обновить ветки комментариев.

Для получения полной информации об интерфейсе Web Viewer и его поддерживаемых функциональных возможностях перейдите в раздел Функциональные возможности Web Viewer. Для получения подробной информации по использованию комментариев перейдите в раздел Комментарии.

Страница Assembly. Здесь показано представление данных PCB. Наведите курсор мыши на изображение, чтобы увидеть представление данных 3D.

Bill of Materials (Состав изделия)

На этой странице средства просмотра представлен простой список компонентов, используемых в этом выпуске проекта. В главной таблице представлены все уникальные компоненты состава изделия (

) со следующей информацией:

• Item ID (Идентификатор объекта)
• Designator (Позиционное обозначение)
• Qty (Количество)
• Name (Название)
• Description (Описание)

Страница Bill of Materials средства просмотра отображает список уникальных компонентов, используемых в этом выпуске проекта.

Structure (Структура)

В области Structure средства просмотра представлен структурный список всех файлов, доступных в наборах данных просматриваемого пакета для производства. Как правило, он включает в себя наборы данных для изготовления печатной платы и печатного узла, но он также может включать в себя слепок проекта, из которого был создан пакет выпуска (если в пакет были включены исходные данные). Любой файл можно загрузить отдельно. Для этого щелкните ЛКМ по записи файла в структуре, затем в главной области просмотра нажмите кнопку .

Просматривайте структуру файлов, включенных в наборы данных выпуска, и загружайте отдельные файлы, если необходимо.

Публикация пакета для производства другим пользователям

На любой странице в средстве просмотра пакетов для производства Manufacturing Package Viewer нажмите кнопку , чтобы открыть окно для настройки публикации этого пакета другим пользователям по email-приглашению.

Возможность публикации другим будет зависеть от того, включил ли автор пакета соответствующую настройку для вас или нет.

Просматриваемый пакет для производства можно опубликовать другим пользователям.

Если пакет будет опубликован пользователю, который еще не зарегистрирован в AltiumLive, для него будет отображена запись Waiting.

Пакет для производства также можно опубликовать со страницы Shared with Me интерфейса платформы Altium 365. При выборе плитки пакета для производства будут отображены различные элементы управления и команды. Нажмите и выберите команду Share либо нажмите кнопку (в верхней правой части страницы), чтобы открыть окно Sharing.

Загрузка пакета для производства

Полный пакет выпуска может быть загружен с любой страницы средства Manufacturing Package Viewer (кроме раздела Structure, где загрузка осуществляет для отдельных файлов):

• Страница Overview – нажмите кнопку вверху слева.
• Представления данных Fabrication и Assembly – нажмите кнопку , расположенную в группе элементов управления вверху справа.
• Страница Bill of Materials – нажмите кнопку вверху справа.

Будет загружен единый Zip-архив с папками для каждого набора данных в пакете, который можно передать в производство для изготовления печатной платы и печатного узла.

Возможность загрузки будет зависеть от того, включил ли автор пакета соответствующую настройку для вас или нет.

Пакет также можно загрузить со страницы Shared with Me интерфейса платформы Altium 365. При выборе плитки пакета для производства станут доступны различные элементы управления и команды. Нажмите и выберите команду Download либо нажмите кнопку (в верхней правой части страницы), чтобы загрузить слепок в виде Zip-архива.

Удаление опубликованного пакета для производства

Вы можете удалить любой пакет для производства, который был опубликован вам и который в данный момент представлен на странице Shared with Me интерфейса платформы Altium 365. Для этого выберите плитку пакета для производства, нажмите

и выберите команду Delete. Будет открыто окно с предупреждением о том, что пакет будет удален навсегда – у вас больше не будет доступа к пакету, но у других сотрудников доступ останется. Нажмите , чтобы выполнить удаление.

Любой пакет для производства, который был опубликован вам, можно удалить. Это будет применено только для вас – у других сотрудников доступ к пакету останется.

13 Лучшая бесплатная программа Gerber Viewer для проектирования печатных плат

Потребность индустрии печатных плат в автоматизированном проектировании и производстве всегда имеет первостепенное значение. Однако при проектировании можно использовать различные форматы PCB NC. Gerber, Excellon, HPGL и HPGL-2 — некоторые из них. В результате необходимо просмотреть эти файлы дизайна печатной платы. Здесь наше внимание сосредоточено на лучшей бесплатной программе просмотра Gerber. Как правило, существует различное бесплатное программное обеспечение Gerber Viewer. Некоторые из них предназначены только для просмотра или также являются редакторами Gerber. Они позволяют вам получить доступ к информации, хранящейся в файле Gerber. Давайте рассмотрим лучшие бесплатные программы просмотра Gerber для ваших проектов печатных плат.



1. Что такое Gerber Viewer?



Официальный логотип формата Gerber

Источник: Wikipedia Этот просмотрщик файлов представляет собой расширенный инструмент со многими функциями, такими как масштабирование, маркировка, измерение и т. д. Кроме того, он имеет многоуровневый просмотр, который поддерживает панорамирование и масштабирование колесиком мыши.

Gerber Viewer также поддерживает форматы 2D/3D векторных изображений PCB. Большинство производителей печатных плат используют Gerber Viewer в качестве стандартного инструмента преобразования изображений.



2. Что содержит файл Gerber?



Файл Gerber содержит исчерпывающую информацию о конструкции печатной платы, слой за слоем. Эти слои включают слой шелкографии, слой контактной площадки, слой трафарета, слой паяльной маски и слой схемы. Часто эти файлы Gerber существуют в формате zip, экспортируемом персоналом отдела исследований и разработок. Поэтому заводы по производству печатных плат называют их стандартным производственным файлом, поскольку они имеют решающее значение в производстве печатных плат для клиентов.



Типичный файл формата Gerber

Источник: Википедия



3. Что делает Gerber Viewer?



Средство просмотра Gerber позволяет пользователю оценить графику файла Gerber, а не чтение слишком большого количества чисел. Кроме того, он позволяет машинам с завода по производству печатных плат развертывать файл Gerber, написанный для готовой платы.



В Gerber Viewer существует несколько функций. Общие включают масштабирование, сравнение, просмотр, печать, отображение размера отверстия, расчет площади поверхности меди и т. д.

Печатная плата, показывающая зоны бурения и проводящие следы

Источник: Wikipedia

4. Лучшие бесплатные зрители Gerb файлы, некоторые также позволяют редактировать проекты печатных плат Gerber. Итак, в следующем списке представлены лучшие бесплатные программы просмотра Gerber для Windows в произвольном порядке.



ViewMate



ViewMate входит в число лучших бесплатных программ для просмотра файлов GRB. Это простой инструмент с широкими возможностями просмотра. Это позволяет вам выбрать единицу измерения расстояния между такими компонентами, как: мм, дюйм, см и мил. Кроме того, он имеет функции для добавления путей/трассировок, таких как 90-градусная трасса, ортогональная трасса, окружность, изгиб и другие на диаграмме. Хотя он не позволяет сохранять чертеж, он позволяет распечатать эти новые дополнения.



GerbMagic



GerbMagic — это еще одна программа просмотра Gerber с открытым исходным кодом, доступная с несколькими инструментами просмотра. Он имеет жизненно важные функции, применимые к различным слоям файлов Gerber. Например, он имеет функцию масштабирования для выравнивания и перемещения выбранного дизайна. Здесь также доступны масштабные и зеркальные варианты.



GerberLogix



GerberLogix является одним из лучших и простых программ для просмотра файлов GRB для Windows. Он имеет параметры слоя, такие как просмотр, выбор объектов, масштабирование объектов и т. Д. Это расширенное программное обеспечение позволяет вам просматривать и управлять видимостью слоев файлов Gerber.

Как и другие, возможно измерение расстояния между точками, объектами и центрами. Хотя он позволяет изменять цвета для расширенного просмотра, вы можете предварительно просмотреть загруженный дизайн перед печатью. Кроме того, можно экспортировать полные или видимые области, такие как jpg, png, tiff и BMP.



GerberGrab



GerberGrab включает основные инструменты для просмотра файлов GRB. Например, с помощью этого программного обеспечения можно легко увидеть вид сверху и снизу слоя печатной платы.

Кроме того, вы можете искать фигуры, перемещать, масштабировать и вращать компоненты. В индустрии печатных плат это ценно для производителей печатных плат, которым необходимо создавать и проверять спецификации материалов, создавать списки размещения или автоматизированный отчет с подробными сведениями.



ZofzPCB



Это программное обеспечение является уникальным средством просмотра файлов GRB. ZofzPcb предоставляет расширенные возможности для индивидуального отделения слоев печатной платы. В результате вы получаете подробную информацию о таких компонентах, как серебряный экран, медь, паяльная маска и т. д.

Кроме того, когда вы прокручиваете мышью и нажимаете соответствующие функциональные кнопки, появляется много других возможностей. Например, «Масштаб» — это (F5), «Расширение» (F7) и «Отслаивание» (F6).



Gerber Viewer



Как следует из названия, Gerber Viewer — это программа просмотра с открытым исходным кодом для ОС Windows. Он содержит параметры просмотра, которые позволяют вам вводить файлы Gerber для просмотра. В Gerber Viewer есть инструменты, позволяющие просматривать проект сверху и снизу. Также возможно скрытие слоев файла проекта. В отличие от некоторых других программ, Gerber Viewer позволяет импортировать файлы Gerber IPC2581 и 724-X. Вам нужно выбрать и отменить выбор.



Открытое окно Gerber Viewer

Источник: Wikimedia Commons.



Viewplot



Viewplot — платный редактор файлов Gerber. Тем не менее, он позволяет просматривать их бесплатно. И это также обеспечивает хорошее представление о слоях дизайна файлов Gerber. Он отображает каждый цвет слоев по-разному, поэтому при выборе слоя он выделяет этот слой. Есть варианты добавления текста, кругов, прямоугольников, дуг и т. д. Но эти файлы остаются для просмотра. Поэтому их не спасти.

Кроме того, вы можете в любое время включить или выключить представление сетки. И Diagram dpi можно изменять от 300 до 2400.



GerbEx



GerbEx — еще одна программа для просмотра файлов GRB с открытым исходным кодом и простыми параметрами просмотра. Перемещайте и масштабируйте макетную доску, чтобы получить разные виды. Он также поставляется с различными цветами для дополнительных слоев вашего рисунка. Таким образом, вы можете скрывать/отображать и дублировать слои вашей печатной платы по мере сборки.



FlatCam



FlatCam служит одновременно программой просмотра и редактором Gerber. Он позволяет редактировать или создавать панель печатной платы с нуля. В послойном представлении вы можете выбрать компонент, чтобы просмотреть его свойства перед их применением. Кроме того, он позволяет измерять расстояния между компонентами в миллиметрах и дюймах. Вы также можете изолировать вырез на плате, трассировку и немедные области, чтобы получить лучший обзор.



DFM Сейчас



DFM Теперь дает подробный обзор файлов Gerber. То есть вид сверху и вид снизу чертежа легко видны в этом программном обеспечении. Все остальные слои файлов также видны. Вам нужно только выбрать опцию показать/скрыть.

Также вы можете настроить масштаб ползунка для удобства просмотра. Другие параметры позволяют сделать плату печатной платы полупрозрачной, делая информацию о компонентах видимой при нажатии.



LayoutEditor



Это программное обеспечение также является бесплатным редактором Gerber для просмотра выбранных слоев проекта печатной платы. Он имеет расширенные инструменты для измерения расстояния между объектами, перемещения и вращения, а также масштабирования объектов.

Существуют различные варианты редактирования файлов Gerber в LayoutEditor. Например, вы можете добавлять в чертеж печатной платы дизайны, такие как путь, многоугольник, ячейка, прямоугольник и т. д. Кроме того, есть возможность копировать слои, добавлять, зеркально отображать, объединять и удалять их. Вы также можете манипулировать компонентами.



LayoutEditor показывает раскрывающийся список слоев

Источник: Wikimedia Commons.



GC-Prevue

Помимо просмотра и печати файлов Gerber, это программное обеспечение поддерживает инструменты CAM и бесплатно просматривает чертежи CAD. Как и другие, легко скрывать и отображать пустые пространства и слои, а также удалять и импортировать их. Кроме того, GC-Prevue позволяет поворачивать и отражать диаграммы по осям x/y.



Gerbv



Gerbv используется не только в Windows, поскольку он работает и на платформах Unix. Тем не менее, это бесплатное собственное приложение Linux для просмотра файлов Gerber RS-274X, файлов CSV для выбора и размещения и файлов сверления Excellon.

Gerbv — это служебная программа с богатым набором функций, позволяющая анализировать и редактировать файлы Gerber, как и другие. Его многочисленные инструменты также удобны и удобны для пользователя.



Gerbv с изображением конструкции соединителя

Источник: Wikimedia Common.



Заключение



Программное обеспечение Gerber Viewer позволяет просматривать слои компонентов печатной платы по отдельности. В результате он позволяет вам редактировать свой дизайн и сохранять его в растровом или векторном форматах для улучшенного просмотра. Лучшие бесплатные программы просмотра Gerber также экспортируют готовый дизайн в различных читаемых форматах, таких как JPEG, PDF, PNG, SVG и т. д.

На этом этапе вы изучили различные бесплатные программы просмотра Gerber для вашего следующего электронного проекта. Но если вам нужны дополнительные рекомендации по использованию Gerber Viewer, не стесняйтесь обращаться к нам.





Советы по открытию файлов Gerber — FX PCB

Что такое файл Gerber?

Файл Gerber предназначен для хранения чертежей печатной платы. Файл часто имеет расширение .GBR. Профессиональный проектировщик печатных плат экспортирует данные из файла Gerber в программу разработки печатной платы.

Файл содержит изображения стандартной печатной платы для сравнения и создает идеальную печатную плату. Кроме того, вы увидите использование файла Gerber в Tileset Game Boy. Там файл совместим с Game Boy Color, Super Game Boy и стандартным Game Boy.

Файлы Gerber зашифрованы изображением конструкции печатной платы. Открыв их в правильном формате с помощью подходящего инструмента, вы можете увеличить изображение, чтобы увидеть несколько слоев, а также поработать с ними перед печатью и поработать над ними позже.

Лучшее средство просмотра Gerber для открытия файла

Когда дело доходит до открытия файла Gerber или расширения файла GBR, вам сначала понадобится инструмент для просмотра файлов. К счастью, в Интернете вы найдете различные средства просмотра файлов Gerber, и большинство из них также бесплатны для использования.

Это программное обеспечение поддерживает просмотр измерений печатных плат (PCBs), а также поддерживает печать платы с помощью инструмента.

В то время как некоторые инструменты поддерживают только просмотр конструкции печатной платы, некоторые из них поставляются с расширенными приложениями. Однако некоторые из них являются файловым редактором Gerber. Таким образом, вы можете использовать их для просмотра структуры и изменения дизайна печатной платы.

Некоторые из наиболее надежных средств просмотра Gerber перечислены ниже:

• ViewMate
• GerbMagic
• GerberLogix
• CAMtastic Gerber Viewer
• ZofzPCB

Кроме того, существует несколько вариантов программы просмотра Gerber, которые вы можете выбрать в соответствии со своими предпочтениями.

Как открыть файлы Gerber

На самом деле открыть файл Gerber довольно просто. Таким образом, вам не нужно знать ракетостроение, чтобы открыть и просмотреть дизайн печатной платы. Все, что вам нужно сделать, это приобрести подходящую программу просмотра Gerber для этой цели.

Если вы собираетесь использовать расширение GBR.file для случайных целей, вы можете использовать редактор Gerber с открытым исходным кодом и бесплатную программу просмотра печатных плат. Мы рекомендуем вам использовать программу просмотра CAMtastic Gerber для визуализации проекта печатной платы.

Это инструмент, разработанный для просмотра и редактирования данных CAM. Для тех, кто не знает, что такое CAM, вот небольшое предложение.

Дата CAM в широком смысле относится к автоматизированному производству, которое помогает пользователю визуализировать дизайн и соответствующим образом редактировать его. После загрузки программы просмотра CAMtastic Gerber вы можете перейти к следующим шагам по открытию и визуализации файла.

Вы можете установить программное обеспечение, а затем загрузить в него файл Gerber для визуализации. Однако просмотрщик файлов работает немного странно, что может показаться устаревшим для современных пользователей. Во-первых, вам нужно выбрать действие, которое вы хотите сделать с файлом.

После выбора команды импортируйте файл Gerber с рабочего стола в средстве просмотра. После успешного импорта он должен визуализировать каждый слой печатной платы для дальнейших действий. Вы можете проверить на наличие каких-либо недостатков и переделать его, чтобы исправить ошибку.

Вы можете выполнить командное действие с помощью функции «Правый клик».

Существует еще один способ открыть файл Gerber для просмотра. Да, вы можете просматривать их в Интернете, не загружая и не устанавливая бесплатное программное обеспечение для этой цели. Ссылка Gerber Viewer – это онлайн-платформа.

После того, как вы успешно загрузили файл, вы можете легко увидеть его в браузере вашего ПК или ноутбука. Кроме того, файлы GIMP Brush работают с Linux, macOS и, что важно, с Windows для удобства пользователей.

Преобразование файла GBR

Проект печатной платы имеет три различных формата файла. К сожалению, один формат файла не работает с другим, и конвертация тоже работает по-разному. Ранее мы упоминали о программе просмотра файлов Gerber, которая не только открывает файл, но и позволяет вам снова редактировать его.

После того, как вы нашли подходящее средство просмотра файлов, вы можете преобразовать расширение файла GBR> в следующие форматы файлов:

• DXF
• PDF
• DWG
• TIFF
• SVG

Кроме того, некоторые онлайн-просмотрщики файлов позволяют конвертировать и сохранять файлы в формате PNG. Кроме того, если вы хотите использовать файл в Adobe Photoshop, вам необходимо сначала преобразовать файл в формат PNG. После того, как вы преобразовали файл в формат PNG, вы можете импортировать его в Adobe Photoshop и продолжить работу над ним, чтобы внести возможные исправления.
