Содержание

Free Gerber Viewer & IPC-2581 Viewer + Premium STEP Export

Если Вы проектируете печатные платы, то Вы знаете, как это важно — тщательно проконтролировать Ваши чертежи перед тем, как отправить плату на производство. Когда в готовой плате обнаруживаются ошибки разработчика — это дорого и ставит Вас в неловкое положение.

Вы также знаете, как непросто проверить действительно ВСЁ в CAD-программе. Когда Вы работаете с несколькими слоями, невозможно рассмотреть всё сразу. Кроме того, Ваша CAD-программа генерирует некоторые элементы автоматически. Вы не видите их во время работы. В общем и целом, представить готовую плату наглядно — это сложно.

Естественно, что чем больше у Вас опыта и чем дольше и увереннее Вы работаете с Вашим CAD-пакетом, тем меньше вероятность не заметить ошибки. Однако…

Правда, это было бы здорово, если бы Вы могли:

  • взглянуть на Ваш чертёж другими глазами?
  • рассмотреть Ваш проект в совершенно другом ракурсе, чем в обычной CAD- или 2D-программе?
  • увидеть Вашу плату именно так, как она будет выглядеть, когда её доставят от изготовителя?
  • рассмотреть плату под любым углом, как будто Вы держите её собственными руками?
  • заглянуть в пространство между слоями, чтобы найти скрытые ошибки?

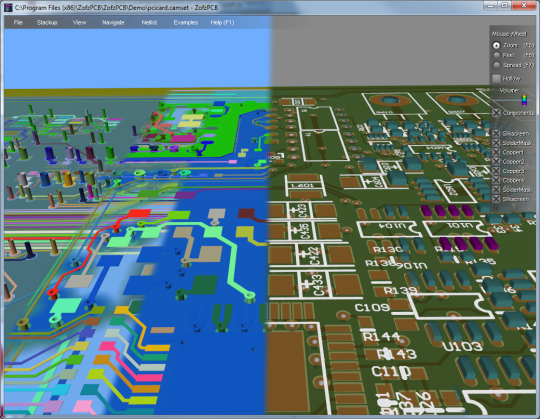

Теперь это стало возможным — с ZofzPCB.

Просмотрщик файлов в формате Gerber, который способен показать Вам даже пространство между слоями

ZofzPCB — бесплатный просмотрщик Gerber-файлов, который покажет Вам больше, чем будущий внешний вид Вашей печатной платы. ZofzPCB позволит Вам увидеть Вашу плату изнутри — между слоями — так, что Вы сможете проконтролировать её по-настоящему основательно. Он сделает предпроизводственный контроль Ваших чертежей быстрым, простым, интуитивным и приятным.

ZofzPCB предоставляет Вам:
  • реалистичное трёхмерное воспроизведение Ваших Gerber-файлов, что позволяет Вам увидеть Вашу плату в готовом виде и увидеть ошибки, которые трудно было бы найти на двухмерном изображении
  • полное, интуитивное 3D-управление с помощью мыши и клавиатуры, что позволяет Вам быстро и просто увидеть любую точку платы под любым углом
  • режим ортогональной камеры, позволяющий получать однородную шкалу, распечатку 1:1 и навигацию в 2D режиме, как в стандартном Gerber Viewer
  • цветовую палитру для выделения структур по Вашему выбору
  • функции работы со слоями ON/OFF и PEEL, которые позволяют отключить визуализацию того или иного слоя и таким образом облегчить просмотр
  • настройку визуализации плотности и глубины слоёв и расстояния между ними, что позволяет Вам заглянуть внутрь и проконтролировать соединения между слоями
  • виртуальную линейку, позволяющую измерить расстояние в системе координат X, Y, Z между любыми двумя точками (контактная площадка, отверстие, край)
  • Экспорт формы трехмерной платы и внешних слоев в файл STEP для считывания в любой механический САПР (премиум)
Если импортирован файл IPC-356, то возможны ещё:
  • Отображение элементов — символическое (бесплатно) или реальное (премиум)
  • поиск по компонентам, выводам, списку соединений, что позволяет сразу проверить любой элемент чертежа
  • автоматический поиск ошибок путём сравнения Вашего Gerber-файла с IPC-356
  • кросс-чек — синхронный поиск по принципиальной схеме и разводке печатной платы
  • Файл STEP содержит все смонтированные видимые компоненты в виде структурированной сборки…
и многое другое!

Посмотрите, как работает ZofzPCB 3D Gerber Viewer

Чтобы представить себе, как работает программа и насколько велики её возможности, мы настоятельно рекомендуем Вам посмотреть короткое демонстрационное видео: Мы уверены, что Вы, будучи дизайнером печатных плат, по достоинству оцените пользу ZofzPCB для Вашей работы.

Откройте новые перспективы в конструировании Ваших печатных плат уже сегодня!

ZofzPCB делает предпроизводственный контроль Ваших плат быстрым, простым, интуитивным и приятным. Начните сегодня! Скачать

Экспорт из sprint-layout — в формат gerber для заказа изготовления плат

Платы можно изготавливать, как в домашних условиях (например: ЛУТ, фоторезист или рисовать вручную), так и заказывать на производстве для массового изготовления своих устройств или сложных случаев, когда лень изготавливать самому или нет навыков. Производством же можно воспользоваться, как местным, но подешевле, и если сроки не жмут, то можно заказать в Китае.

Заказанные платы на ITEAD Studio

В статье речь пойдёт о том, как можно подготовить и заказать изготовление плат на одном из таких Китайских сервисов ITEAD Studio. Особым его плюсом является, что можно заказывать «прототипы» — т.е. малая партия в 10 штук за 10$. И это двухсторонние платы с маской, шелкографией.

Ссылка на ITEAD Studio — http://imall.iteadstudio.com/ .

На этом сервисе заказывал платы уже дважды, оба раза получились по качеству примерно на 9 из 10 баллов – т.е. качество хорошее, заказывать можно, остались только мелкие придирки к небольшому не критическому смещению шелкографии на некоторых платах. Не критическому – т.е. немного сместилась, вполне при этом читаема, сохранила свой функционал и самое главное не залезла на контактные площадки.

Мелкие дефекты шелкографии

А то был в соё время опыт заказа плат в местной «техносвязи», когда на мельчайшие площадки для запайки QFN корпусов сместилась шелкография, тем самым закрыв их на половину, сделав платы плохо паябельными+ если все-таки запаять – то менее надежными – т.е. брак.

По цене единичный заказ 10 плат размером до 5х5 см.

обходиться в 9,9$ + доставка 3,9$ = 13,8$ или примерно 470р или 47р за плату (цена на конец 2013 года по курсу 34р за один зеленый, это примерный курс для покупок в интернете с учетом перевода валюты сервисом PayPal).

Если в одном заказе заказать большее количество плат, заказать прототипирование плат для какого-нибудь ещё проекта, или прогуляться по их магазину, то цена за плату естественно снизится раскидавшись на по остальным товарам.

Так же они изготавливают печатные платы размером 5х10см (сейчас со скидкой 14,9$ за 10шт, а так 24$, но доставка будет стоить уже 7,49$), 10х10см (со скидкой 19,9$ за 10шт, а так 29$, доставка 14,09$).

И все они двухслойные с зеленой маской и белой шелкографией, можно и цветные, но придётся доплатить. Если же нужна односторонняя плата, то файлы второго (пустого) слоя не отправляются.

Так же они могут изготавливать гибкие платы с такими же максимальными размерами. Недавно они ещё стали предоставлять услуги монтажа.

По времени платы они изготавливают в течение приблизительно недели (уже точно не помню), а вот доставка почтой России занимает по более – в среднем 2-4 недели. У меня же последний заказ был размещен 22 октября, а посылка получена 19 ноября, т.е. чуть меньше месяца, что с учетом медленной доставки можно считать достаточно оперативно.

Технические возможности

Количество слоёв 1-2 [1-4]
Материал FR-4
Минимальный размер платы 10х10 мм
Толщина платы 1.0-1.6 мм [0.4-2.0 мм]
Минимальная толщина дорожек 0.15 мм (рекомендуется >8mil (0.2 мм))
Минимальный зазор между дорожками 0.15 мм (рекомендуется >8mil (0.2 мм))
Толщина внешних дорожек 35 мкм [70 мкм]
Толщина внутренних дорожек 17-100 мкм
Отступ дорожек от края платы 0.25 , 0.50 мм
Диаметр отверстий 0.3-6.3 мм
Минимальный гарантийный поясок 0.15 мм
Зазор паяльной маски 0.1 мм
Цвет маски Зеленый [черный, белый, синий, желтый]
Лужение HASL, ENIG
Минимальная ширина линии при шелкографии 6 mil (0.1524 мм)
Минимальная высота текста при шелкографии
32 mil (0.8128 мм)

Указанные допуски в квадратных скобках доступны за дополнительную плату.

Порядок подготовки плат к производству.

Все сервисы, с которыми имел дело, принимают проект чертежа платы в gerber формате. Т.е. это специальный формат файлов, описывающий вашу плату, где для каждого слоя (верхний, нижний проводники, маска, шелкография, контур платы) создаеться отдельный файл + еще один файл для сверловки. Такой формат может подготовить любая программа для разведения печатных плат.

Пример подготовки двухсторонней платы в sprint-layout будет выглядеть следующим образом:

  1. В самом начале идём на выбранный сервис и смотрим допуски, т.е. минимальные размеры зазоров между проводниками, контактных площадок, отверстий… производства, на которому будут изготавливать наши платы, и выставляем их в программе, для последующего DRC-контроля платы (Опции -> DRC контроль) и что бы самим знать их, и опираться на них, во время трассировки.
  2. Трассируем плату.
  3. Рисуем контур платы слоев «Ф» — фрезеровка. Для простых плат рекомендуется форма прямоугольника – большинстве случаев будет применено скрайбированием (надрезание слоя стеклотекстолита, после чего платы будут легко отделяться друг от друга надламыванием). Если нужен сложный контур – то тут будет применяться фрезеровка, что в большинстве сервисов по изготовлению плат будет дороже. Ну или все будет зависеть от пожелания заказчика.
  4. Располагаем плату к себе верхним слоем, т.е. нижний слой будет зеркалирован.
  5. Выравниваем плату по верхнему левому углу.
  6. Проводим DRC-контроль, т.е. проверяем соответствует ли наша плата минимальным допускам, если есть нарушения – то исправляем.
  • DRC контроль
  • Перевод печатки в gerber формат:
  1. Переходим в меню «Экспорт в формат GERBER»
    1. Меню – Формат Gerber
    2. Экспорт Gerber формата
  2. Сохраняем не зеркалируя (для нижнего слоя программа будет автоматически ставить галочку) все слои платы в gerber формате:

  3. Слой

    Название

    Название файла
    (для ITEAD Studio)
    Верхний, проводники M1 pcbname.GTL
    Верхний, маска Маска M1 – по олову pcbname.GTS
    Верхний, шелкография К1 pcbname.GTO
    Нижний, проводники M2 pcbname.GBL
    Нижний, маска Маска M2 – по олову pcbname.GBS
    Нижний, шелкография К2 pcbname.GBO
  4. Сохраняем слой контура платы: слой «Ф» — фрезеровка с установленной галочкой «Контур платы» в файле pcbname.GKO (для сервиса ITEAD Studio).
  5. Далее сохраняем сверловку – переходим в меню «Сверловка (Excellon)…»
  6. Меню – Сверловка (Excellon)

  7. И сохраняем её в файле pcbname.TXT (для сервиса ITEAD Studio).

Экспорт сверловки

В качестве проверки рекомендую построить модель получившейся платы, что бы посмотреть на её виртуальный вариант и подметить возможные ошибки, как глобальные (например: зеркалирования как всей платы, так и отдельных её слоёв), так и локальные в виде правильности разводки и соответствии печатной платы схемы и устанавливаемым деталям. Для этого могу порекомендовать воспользоваться онлайн сервисом для просмотра gerber файлов — webGerber .

3D модель будущей платы

Но отмечу, что данный сервис некорректно отображает сверловку, если следовать предложенному порядку подготовки файлов в sprint-layout для производства.

И сложные платы с кучей элементов может отображать с некоторыми багами, в виде пропадания некоторых элементов или снижением их чёткости, но, тем не менее, это не мешает произвести проверку платы на наличие глобальных ошибок и оценить её бедующий вид.

Такой порядок справедлив не только для сервиса — ITEAD Studio, но пригоден и для всех производств печатных плат (за исключением названия файлов слоёв, для других сервисов их нужно будет обозвать в соответствии с их ними правилами или более информативно), если только у них нет специальных каких-либо требований.

Порядок заказа изготовления плат на ITEAD Studio.

  1. Регистрируемся на сайте ITEAD Studio.
  2. Выбираем требуемый вариант производства плат в разделе «OPEN PCB»: под выбранный размер (до 5х5 см., 5х10 см. 1-х10 см.) и количество (прототипирование «PCB prototyping» – 10 шт. или мелкое производство «Small Batches PCB» 50шт. и более). Например, прототипирование 10 2-х слойных плат размером до 5х5см – «2Layer Green PCB 5cm x 5cm Max».
  3. На странице выбираем:
  • Толщину платы – «PCB Thickness» , допустим 1,6мм
  • Покрытие контактных площадок – «Surface Finish» , например самое простое лужение «HASH»
  • Электронное тестирование – «E-test» , 100% — тогда проверят всю плату или отказываемся от услуги.
  • Толщину медной фольги (дорожек) – «Copper Thickness» , например 1 Oz или 35 мкр.
  • И указываем какой у нас проект – «Open Source And Get 2 More Additional Boards» — открытый или закрытый, в первом случае они добавят к заказу две бесплатные платки и их будет уже 12.
  • Добавляем товар в виде производства наших плат в корзину – «Add to cart».
  • Заходим в корзину «My Cart» и переходим к оформлению товара, где указываем адрес доставки и переходим к оплате. Оплачивать рекомендую через сервис PayPal, на котором тоже нужно будет зарегистрироваться и привязать к нему свою кредитную карту формата VISA или MasterCard (причём чистую или классическую VISA и MasterCard, в некоторых случаях подходят специальный виртуальный карты выпускаемые банками для оплаты покупок в интернете). Отмечу, что пересылка на сервисе стоит 3,9$ (для 10 маленьких плат (5х5см)).
  • После оформления и оплаты заказа, и получения соответствующего подтверждения на электронный ящик нужно будет отправить письмо с заголовком «Gerber files for order No.11111», где нужно будет вместо 11111 указать номер своего заказа и прикрепить архив с подготовленными файлами.
  • Сервис уведомит, когда платы будут произведены и отправит трекер для отслеживания посылки. Отслеживать посылки можно на сайте почты России или воспользовавшись специальными сервисами, например – ГдеПосылка. По приходу посылки, о котором можно будет узнать из уведомления почтового отделения или по отслеживанию по трекеру посылки, получаем её и собираем свои устройства на заводских платах.

    • Герметично упакованные платы
    • Отмечу, что с начала 2014 года сервис освоил вакуумную упаковку и теперь все произведенные платы присылает аккуратно запакованные в герметичной упаковке.

    Статья обновлена 27.02.2014

    Заказ печатных плат на seeedstudio.com

    2017-07-15 в 22:17

    Вот и пришло время рассказать про мой первый опыт изготовления печатных плат на производстве в Китае у сервиса seeedstudio.com. Попробую рассказать все подробно и по порядку. Если будут вопросы, комментарии и форум вам в помощь.

    «Seeed Fusion — это универсальная платформа для производства и сборки оборудования, позволяющая производителям, профессионалам а так же и любителям реализовывать свои проекты по доступным ценам и эффективно.

    Seeed предлагает широкий спектр услуг от производства печатных плат, 3D-печати, компоновки печатных плат, фрезерования с ЧПУ и комплексных услуг по сборке печатных плат под ключ. Это включает в себя производство печатных плат, закупку деталей и сборку «все сразу».

    Благодаря конкурентоспособным ценам, широким возможностям, внимательной поддержке клиентов и десятилетнему производственному опыту, Seeed Fusion поможет вам.»

    Теперь попробуйте услугу по сборке печатных плат под ключ компании Seeed за 5 штук практически бесплатно. Просто заплатите за материалы и комплектующие, а Seeed позаботится об остальном. Просто загрузите файлы PCB Gerber и отформатированную спецификацию онлайн по мгновенной цене. «

    И так. Первый делом я зарегистрировался на сайте. Тут ничего сложного. Далее переходим в раздел подготовки заказа.

    Теперь подготовим файл для изготовления платы на производстве. Все буду рассказывать на примере печатной платы для металлоискателя Tracker PI-2 разработанной в среде Sprint Layout 6 версии.

    Рекомендую установить размер окна (в свойствах платы) немного больше самой платы. Сейчас расскажу про весьма важный пункт. Контур платы. Именно по нему на заводе будет ходить фреза и вырезать кусок платы.

    Удобнее это делать когда есть место для маневров, именно поэтому я и предлагаю сделать свободное место вокруг платы.

    Теперь выбираем режим работы на слое «Контур платы».

    И уже инструментом «Линия» либо «Прямоугольник» (все зависит от дизайна вашей платы) рисуем контур платы. Углы могут быть закругленными. Где-то могут быть выемки, вырезки и т.д.. Запомните, лучше не вылезать контуром платы за размеры 100х100 мм.. Даже если у вас плата будет круглая, выбирайте общие размеры поля в котором находится эта окружность.

    Проверьте диаметры всех отверстий, площадок, всего всего. Разместите какие-либо надписи на плате либо рисунки (их кстати легко можно сделать с помощью обычных линий и образца). К примеру автора и еще что-нибудь.

    В итоге у меня в процессе долгой разработки получился такой вариант печатной платы.

    Были учтены параметры корпуса в котором будет работать данная плата. Это отверстия, размеры, расстояния от стенок до стенок, положение конструкционных элементов корпуса. Поэтому в моем примере вы можете увидеть как мне пришлось сделать небольшие вырезы шириной 2 мм чтобы плата смогла полностью поместиться в корпусе.

    Вот так я занимался высокотехнологичной разработкой печатной платы. Распечатал рисунок платы и целился как она ляжет в корпусе kradex z-50. Если что-то не устраивало, сразу же вносил изменения в плате.

    • Здесь вы видите, чтобы добиться правильно посадки отверстия пришлось делать надрез в плате.

    Очень кстати рекомендую воспользоваться инструментом «DRC-контроль». Чтобы открыть эту панель, зайдите в раздел меню «Интерфейс». Тут уже выставляйте значения которые будут достаточными. А точнее, будут соответствовать минимальным, которые вы укажите далее в настройка заказа. Эта панель проверяет всю плату и показывает в каком месте элемент не соответствует заданным значениям.

    Когда вы закончили с рисунком платы, время перейти к экспорту файлов в формат Gerber. Для этого необходимо настроить Sprint layout. Выбираем «Файл» — «Экспорт» — «В формате Gerber». Появится окно где нажимаете кнопку «Создаваемые файлы». Тут мы настраиваем форматы согласно инструкции на сайте.

    Медь верх — .gtl
    Медь низ — .gbl
    Шелкография верх — .gto
    Шелкография низ — .gbo
    Контур платы — .gko
    Паяльная маска верх — .gts

    1. Паяльная маска низ — .gbs
    2. Вот скрин как все настроено у меня.

    Когда настроили, жмем ок. Далее выбираем какие файлы нам нужно экспортировать. Тут ставите галочки на тех строках, которые активны.

    В этом окне так же советую настроить отступ паяльной маски от контактов.

    Я не обратил внимание на этот пункт, и получил что заказал) Не критично, но на фото вы увидите что площадка действительно немного больше чем нужно. Вот поэтому вы настройте себе может около 0.1 мм..

    Далее нажимаем «Создать» и по указанному адресу появляются файлы нашей платы.
    Теперь необходимо сделать файл отверстий. Переходим «Файл» — «Экспорт» — «Файл отверстий Excellon».

    В этом окне ничего не меняем, оставляем по умолчанию. Нажимаем Ок и нам предложит сохранить файл в формате .drl. Кидайте в том месте, где лежат другие файлы проекта. Когда сохранили, переименуйте файл в формат .txt.

    Так ведь написано в инструкции на сайте.

    Теперь когда все файлы готовы, пакуем их в архив ZIP или RAR. И уже на странице подготовки заказа, выберите данный архив. Когда закинули, тут предлагается простой просмотрщик файлов Gerber. Здесь вы можете увидеть то, как будет видеть человек вашу плату когда вы отправите ее на изготовление.

    Так же есть и другие «Вьюверы» файлов Gerer. К примеру мне очень понравился бесплатная программа ZofzPCB 3D Gerber Viewer. Тут вы можете вращать плату, разделить слои, посмотреть как она выглядит изнутри и т.д.. Главное в ней разобраться=)

    Далее выбираем параметры нашей печатной платы.
    Material — если Вам нужна по простому обычная плата, то выбираем тип материала платы FR-4 TG130 (стоит он по умолчанию).
    Layer — количество слоев на печатной плате. Вот чем мне и нравится этот сервис, что здесь могут изготовить одностороннюю печатную плату. Кому-то может показаться что это уже прошлый век.

    Скажу так, для моего девайса можно было изготовить и одностороннюю плату. Да и была она разработана вообще для ЛУТа. Так что изменять не стал так и отправил.
    PCB Dimension — размер нашей печатной платы. Рекомендую вписываться в размеры 100х100 мм, иначе стоимость может значительно возрасти.
    PCB Qty. — есть количество плат.

    Разницы между 5 и 10 штук в цене нет, разница будет в весе а следовательно немного в доставке. Но и эта разница не высока.
    Different design(s)  — эти параметром вы говорите сколько плат в одном файле у вас. Так называемая панелизация.
    PCB Thickness — толщина печатной платы. По умолчанию 1.6 мм.

    Я не верил сначала что другие платы такие толстые, но оказывается да, 1.6 мм словно стандартная толщина. Смотрите, можно сделать и 0.6, но у меняется цена.
    PCB Color — самый интересный параметр. Выбираем цвет паяльной маски. Я выбрал классический зеленый. Можно сделать и другие цвета (красный, желтый, синий, белый и черный). Кстати, цена при выборе цветов неизменна.

    Surface Finish — материал лужения. Тут по умолчанию остается HASL.
    Min Solder Mask Dam  — минимальный отступ края паяльной маски до края контактной площадки. По умолчанию 0.4 мм.
    Min Hole Size — минимальный диаметр отверстий на плате. Это уже смотрите в вашем проекте, но лучше делать не менее 0.3 мм. Опять же, цена может взлететь.

    Impedance Control — по простому контроль проводимости дорожек. Если его делать, то цена вырастает.

    Ну вот и все, настроили параметры. Очень удобно что сумма сразу показывается справа.

    Если все вы сделали, можно оплачивать заказ, выбирать способ доставки, добавить адрес доставки. Все думаю будет не сложно если есть базовые знания английского языка. После того как оплатили, появится такое состояние заказа «Подтверждение оплаты».

    Вот какой у меня получился график. 21.06 я оставил заказ и оплатил, 27.06 он уже был отправлен. На почту кстати прилетело письмо с фотографией заказа и уведомлением что платы полетели. И 16.07 я их получил.

    Вполне оперативненько все было.
    Кстати, забыл упомянуть, что мне пришлось поменять файлы. Для этого я обратился в службу поддержки с такой просьбой. Они сделали возможность заменить архив. Я только через день понял что допустил ошибку. Это на самом деле меня очень обрадовало.

    • Теперь немного фоток=)

    Как я заказывал платы в Китае

    • Балуюсь я на досуге с микроконтроллерами.
    • И захотелось мне сделать одну штуковину, что называется, «как положено».
    • Конечно, можно сделать печатную плату методом лазерно-утюжной технологии (ЛУТ).
    • Но, как ни старайся, всё равно выглядит такой самопал как-то по-колхозному.
    • Ну, защитную маску ещё можно сделать, но придётся дополнительно с химикатами возиться — и неизвестно, сколько времени и денег потратить… К тому же, всё равно шелкографии — как на настоящей плате — не будет…

    Решил заказать платы в Китае. Сейчас много организаций существует, которые берутся делать маленькие тиражи — от 5 штук.

    Одна из таких контор — https://jlcpcb.com

    Предварительная подготовка Gerber файлов для печатной платы

    Вначале, естественно, надо подготовить файлы всех слоев платы в формате Gerber. Любой CAD (даже Sprint-Layout) имеет возможность экспорта каждого слоя платы.

    Я пользовался Diptrace. Этот CAD простой, но довольно мощный.

    Существует версия для некоммерческого использования — на 2 слоя и 300 контактов.

    Для простых домашних поделок — самое то. Diptrace содержит, как положено честному CAD, систему DRM-контроля, позволяющую в реальном времени отслеживать ошибки топологии: недопустимую ширину проводников платы, слишком близкое расстояние между контактными площадками или проводниками и т.п.

    Производственное оборудование, на котором изготавливают платы, обладает технологическими допусками, которые надо учитывать при проектировании. Впрочем, проектирование топологии печатных плат — это отдельная сложная область, не побоюсь высокого стиля, технического искусства.

    Мой случай был простым, поэтому я ограничился толщиной проводников 0,3 мм и переходными отверстиями 0,5 мм.

    Регистрация и размещение заказа на печатную плату

    В начале, как обычно, надо зарегистрироваться. Подтверждаем регистрацию и начинаем размещать заказ.




    Опции для печатной платы

    Затем заполняем опции для платы

    Layers — количество слоёв. По умолчанию – два, но можно сделать и одностороннюю плату. По цене отличаться не будет.

    Dimensions — размеры платы в мм.

    PCB Qty — количество плат (минимальный заказ — 5 шт.) Естественно, чем больше плат, тем дороже будет стоить. Специальное ценовое предложение – 2$ – действует для 10-ти плат размером 100х100 мм.

    PCB Thickness — толщина платы (по умолчанию – 1,6 мм). Можно выбрать из нескольких стандартных значений.

    PCB Color — цвет защитной маски. По умолчанию — зелёный, можно заказать другие цвета. Красный стоит дороже.

    Surface finish – финишное покрытие платы. Есть варианты HASL (горячее лужение оловянно-свинцовым припоем ПОС), Lead Free HASL-RoHS (горячее лужение бессвинцовым припоем),  ENIG RoHS — иммерсионное золочение по никелевому подслою. Хорошая штука, но дорого. С другой стороны, один раз живём )))

    Copper Weight — толщина слоя фольги. 1 OZ – 35 мкм, 2 OZ — 50 мкм. Толщина фольги накладывает ограничения на некоторые параметры, в частности, минимальное расстояние между проводниками. По умолчанию – 35 мкм, 50 мкм стоит дороже.

    Gold Fingers – регламентирует, покрывать ли золотом ламели печатных разъемов. При этом в разделе Surface Finish должен быть выбран ENIG. Можно просто покрывать или сделать торец ламелей под углом 45 градусов, чтобы плата легче входила в разъем.

    Material Details — материал платы. Можно выбрать только один — стандартный стеклотекстолит FR-4.

    Panel by JLCPCB – панелизация. Можно заказать несколько плат на одной панели (одном куске текстолита). Это удобно при автоматизированном изготовлении изделий.

    1. Я заказывал без панелей.
    2. После выбора опций в правом окошке является стоимость изготовления плат.
    3. Ну, честно сказать, здесь есть небольшая маркетинговая фишка.
    4. Стоимость платы вроде бы действительно составляет 2 $, варьируется стоимость доставки.
    5. Большая часть суммы оплаты — стоимость доставки.
    6. Но все равно цена получается достаточно привлекательной.
    7. Способ доставки можно уточнить, нажимая на «Choose the country of arrival first».
    8. В выпадающем окошке указываем страну и валюту.

    • Registered Air mail стоит дешевле всего, но посылка идёт 15-20 бизнес- дней.
    • Ранее был еще один способ – ePacket, который был чуть быстрее и чуть дороже.
    • Курьерская служба DHL International Express – самая быстрая, но и самая дорогая.
    • После этого остаётся оплатить заказ — банковской картой или PayPal.

    После оплаты заказа в аккаунте появляется сводная информация о заказе. К заказу присваивается номер и даётся трек посылки.

    Можно посмотреть статус выполнения заказа, нажав на «Production Progress».

    Платы действительно изготовили за 2 дня! После размещения заказа трек несколько дней не отслеживался. После общения с техподдержкой выяснилось, что трек появится тогда, когда посылка доедет до Гонконга.

    Когда посылка попадет в Россию, трек можно отследить в почтовой службе России.

    Качество печатных плат

    Качество плат мне понравились. Защитная маска гладкая, хорошее совпадение с контактными площадками, лужение ровное.

    Края платы фрезерованные, не ранят пальцы. Шелкография в целом очень неплохая, четко читается.

    Производитель оставил свой код мелким шрифтом, который тоже хорошо читается. Шелкография держится хорошо.

    Техподдержка отвечает оперативно. Естественно, на английском языке.

    Ну, что сказать, китайские товарищи – молодцы! Нам бы так научиться работать…

    Как сделать экспорт из Sprint-Layout — в формат Gerber для заказа изготовления плат

    Как сделать экспорт из Sprint-Layout — в формат Gerber для заказа изготовления плат

    Материнская (системная) плата— печатная плата, являющаяся основой построения модульного устройства, например — компьютера.

    В последние годы многие заказывают изготовление печатных плат в Китае. И это совсем не удивительно, ведь на одном только Алиэкспресс представлено огромное количество предприятий, предлагающих за приемлемую цену изготовить печатные платы в любом количестве, да еще и с бесплатной международной доставкой.

    Но есть в этом процессе одна особенность: все производители печатных плат требуют отправлять им файлы проектов исключительно в формате Gerber.

    Причина данного положения заключается в том, что Gerber — это очень удобный для современного оборудования файловый формат, который представляет собой способ текстового описания всех мельчайших элементов проекта печатной платы в виде легко воспроизводимых команд.

    Однако далеко не каждый из тех, кто заинтересован в изготовлении печатных плат и занимается разработкой электроники лишь на любительском уровне, владеет мощными средствами разработки, сразу выдающими формат Gerber. Многие электронщики годами пользуются для разводки своих плат только программой SprintLayout и их это вполне устраивает.

    Хорошая новость заключается в том, что даже из такой несложной программы по разводке печатных плат как Sprint Layout можно экспортировать проект в набор файлов формата Gerber, и благодаря этой возможности все же заказать производство плат в Китае. Давайте же подробно разберемся, как правильно экспортировать файлы из Sprint Layout в формат Gerber, чтобы его приняли в работу.

    Когда плата разведена, нажимаем «Файл», выбираем пункт «Экспорт», затем «Формат Gerber».

    Слой M1 – это верхний слой меди, по сути — дорожки и пятачки под пайку, с отверстиями или без отверстий (для SMD-компонентов), которые будут расположены сверху. Если этот слой есть, то ставим галочку «Отверстия», нажимаем «Создать файл…».

    Данный файл сохраняем с такими именем и расширением: Top (cooper) Layer.GTL

    Из названия понятно, что это именно верхний слой, что он медный, и расширение у этого файла индивидуальное — GTL, свойственное именно данному слою и никакому другому.

    Следующим шагом экспортируем слой K1, если он нужен. Это — слой шелкографии, рисунок, который будет сверху на плате. Если компоненты планируется устанавливать сверху, то обычно их изображают соответствующими обозначениями на плате для удобства последующего монтажа. Здесь же могут быть надписи и прочие обозначения.

    Нажимаем «Создать файл…», и сохраняем данный файл с такими именем и расширением: Top Overlay.GTO

    Следующий слой — M2. Это слой меди снизу. По сути — дорожки, которые будут соединять выводные элементы, установленные в отверстия на плате сверху. Ставим галочку «Отверстия», нажимаем «Создать файл…».

    Сохраняем файл слоя M2 так: Bottom (cooper) Layer.GBL

    Снова название, как видно, говорит само за себя.

    Слой К2 — шелкография снизу платы. Это может быть рисунок компонентов, которые будут установлены снизу на плату, или какая-нибудь надпись, вплоть до автографа автора.

    Сохраняем файл слоя K2 так: Bottom Overlay.GBO

    Слой Ф — белая линия по краю платы, обозначающая ее границу. Очень важный слой, по которому плата будет вырезаться на станке.

    • Сохраняем файл слоя Ф так: Keep-Out Layer.GKO

    Слой маски М1 — по олову. Защитная маска сверху на плате, которая будет покрывать собой дорожки и всю плату сверху за исключением контактных площадок. Зазоры вокруг контактов устанавливаются в миллиметрах.

    1. Сохраняем файл верхней маски M1 так: Top Solder Mask.GTS

    Слой маски М2 — по олову. Защитная маска снизу на плате, которая будет покрывать собой дорожки и всю плату снизу за исключением контактных площадок. Зазоры вокруг контактов также устанавливаются в миллиметрах.

    • Сохраняем файл нижней маски M2 так: Bottom Solder Mask.GBS

    Когда основные слои экспортированы, остается сохранить файл с координатами и диаметрами отверстий. Здесь будут данные об отверстиях, которые нанесены как элемент типа «Контакт».

    1. Нажимаем «Файл», «Экспорт», «Сверловка (Excellon)», ставим какие нужно галочки, жмем «Ок».
    2. Сохраняем файл сверления отверстий так: Drill files.drl
    3. Должен получиться следующий список файлов (ненужные могут отсутствовать):
    4. — Bottom (cooper) Layer.GBL — Нижние дорожки
    5. — Bottom Overlay.GBO — Нижняя шелкография
    6. — Bottom Solder Mask.GBS — Нижняя защитная маска

    — Drill files.drl — Отверстия Keep-Out Layer.GKO — Граница платы

    • — Top (cooper) Layer.GTL — Верхние дорожки
    • Top Overlay.GTO — Верхняя шелкография
    • Top Solder Mask.GTS — Верхняя защитная маска

    Перед отправкой на производство желательно проверить файлы, посмотреть что получилось. Это удобно сделать с помощью сервиса http://mayhewlabs.com/webGerber/

    1. Достаточно перетащить файлы, указать, какой слой что значит, и нажать «Done».

    Здесь можно будет покрутить плату в 3D, убедиться, что все сделано как надо. После этого останется добавить все файлы в архив и передать его через Интернет изготовителю.

    Ранее ЭлектроВести писали, что компания Omer Deutsch разработала компьютер Secondary Growth, который можно использовать как вазон для цветов.

    Получение рисунка печатной платы в gerber формате из проекта Sprint-Layout

    Страница 1 из 2

      Хотя инструкцию получения рисунка печатной платы из Sprint-Layout можно без труда найти в сети, тем не менее периодически появляются вопросы…В данной статье кроме получения рисунка  в gerber формате и файла сверловки в формате Excellon из проекта программы Sprint-Layout, будут даны некоторые  рекомендации при заказе печатных плат у производителя.

     Программа Sprint-Layout,  представляет собой специализированный графический редактор для ручной разводки печатных плат и на нашем сайте есть две статьи, автор Игорь Безверхний, с описанием  программы.

    Программа популярна особенно среди начинающих радиолюбителей и многие ее используют для изготовления печатных плат «утюжным» и др. ручными методами. По разным причинам настает время, когда хочется сделать  печатную плату в промышленном исполнении и начинаешь задумываться как и где заказать.

    На самом деле нет ничего сложного, как кажется на первый взгляд. Практически все производители принимают заказы  для изготовления печатных плат в том числе и в gerber формате.  Программа  Sprint-Layout позволяет экспортировать в данный формат.

    Теперь  рассмотрим как это сделать в версии  Sprint-Layout50, в более старшей версии немного по другому и остановимся в конце статьи.

    Создаем папку с названием вашего проекта.

    Как правило в последствии,  в следующих заказах,  приходится вносить небольшие изменения и что бы не запутаться к названию неплохо добавлять версию, например   «проект_v10», следующий «проект_v11» и т.

    д.. Название файлов слоев рисунка печатной платы то же необходимо называть понятными именами, к примеру верхний слой меди будет  «проект_v10__copper_top».

    Открываем свой проект и заходим в меню Файл->Экспорт->Формат gerber.



     Выбираем слой М1 и нажимаем «сохранить файл». Добавляем к названию «copper_top» (верхний, медь) .

    Выбираем слой М2, снимаем галочку «Передать зеркально» и нажимаем «сохранить файл». Добавляем к названию «copper_bottom» (нижний, медь).

     Выбираем слой маски М1, зазоры везде 0.10  и нажимаем «сохранить файл». Добавляем к названию «mask_top» (верхний, маска).

    Выбираем слой маски М2, снимаем галочку «Передать зеркально» и нажимаем «сохранить файл». Добавляем к названию «mask_bottom» (нижний, маска).

    Выбираем слой контура Ф  и нажимаем «сохранить файл». Добавляем к названию «outline» (контур платы).

     Выбираем слой К1 и нажимаем «сохранить файл». Добавляем к названию silkscreen_top (верхний, компоненты (шелкография)).

    Перестаньте травить печатные платы дома — заказывайте их на производстве

    В последней своей статье про Домофон с MQTT я проводил опрос на тему того, какую статью написать следующей. Выбор пал на заказ производства печатных плат, вот собственно немного расскажу об этом. Если статья зайдет, напишу по следующей теме из голосовалки. Я ни в коем разе не принуждаю сразу выливать ваше хлорное железо / перекись водорода, оставьте их для макетирования. Я лишь хочу показать, что заказать платы на производстве в наше время совсем не сложно, как может показаться начинающему радиолюбителю. Есть в этом что-то магическое — подержать в руках красивую плату собственного изготовления. Для меня электроника выступает в качестве хобби, и я, разводя очередную плату, просто отсылаю ее на производство и возвращаюсь к ней только после получения готовых плат. Таким образом, у меня может крутиться несколько проектов одновременно. Я не травлю платы сам и макетирую на проводах только в крайнем случае. В статье затрону минимальную подготовку к производству плат в программе Eagle CAD. Другими программами не пользуюсь, но думаю смысл будет примерно таким.

    Ну, начнем с того, что Eagle CAD (далее буду иногда называть его Орлом) — сама по себе программа платная, но есть бесплатная версия с ограничениями. На один проект допускается рисовать не более 2х листов схемы и разводить не более 2х слоев платы площадью до 80 см2. Мне пока что хватает. Зато всегда пользуюсь актуальной версией с сайта производителя, а не каким-то ломаным старьем.

    Учить работать с программой я не буду, для этого есть хорошие статьи от DiHalt’а (ссылка будет в конце статьи), а лишь быстро пробегусь по тому, что нужно сделать для заказа плат.

    Разводка платы и DRC контроль

    Перед началом разводки необходимо ознакомиться с нормами, которые допускает производитель при изготовлении — это минимально допустимые размеры и зазоры. От них зависит, насколько корректную плату вы получите. Для начала разводки главное среди них это минимальный размер дорожки и переходного отверстия. Производители всегда указывают свои технологические возможности на сайте и почти все сейчас делают дорожки от 6 mil (0,150 мм). Конечно возможно и меньше, но чаще это будет дороже. Советую не мельчить и разводить покрупнее — вам же будет потом удобнее.

    Допустим, вы худо-бедно развели печатную плату. Теперь необходимо проверить зазоры в автоматическом режиме по всей плате. Производители иногда прикладывают файлы для их контроля в разных программах.

    Вот, например, OSH Park подготовил свои нормы в файлах для скачивания. В принципе, по этим нормам можно заказывать и у других производителей, везде технологические возможности примерно одинаковые.

    *Открываем в пункте DRC скаченный файл или настраиваем зазоры сами

    Жмем Проверить и получаем кучу ошибок. По каждой ошибке можно посмотреть место, где она вызвана, и принять решение: либо исправлять, либо забить и ничего не делать. Заказ плат процедура простая: что нарисуешь, то и получишь, задача программы лишь подсказать тебе слабые места.

    Выгрузка на сайт производителя

    Все производители принимают платы в виде gerber файлов, но бывают приятные исключения. Например, тот же OSH Park позволяет загружать прямо *.brd файл из Орла или *.kicad_pcb из программы KiCAD с последующим просмотром получившегося результата.

    CAM processor

    Вернемся к gerber файлам. Для генерации этих файлов из Орла, необходим так называемый CAM процессор. Это файл, в котором настраивается какие слои в какой файл выводить. Вы конечно можете настроить вывод сами по тем же требованиям с сайта производителя, а можете воспользоваться готовым, если найдете. *Eagle выведет слои top, pads, vias в файл *.toplayer.ger Но тут надо быть внимательным, т.к этот CAM процессор выведет файлы с названиями, которые будут понятны одному производителю, а другой в них запутается. Так что смотрим требования к именам gerber файлов на сайте производителя и называем их соответственно. *требования с сайта одного из производителей

    Предварительный просмотр gerber файлов

    Прежде чем оплачивать заказ не будет лишним посмотреть, как сгенерировались ваши файлы. Возможно, там съехал слой шелкографии или поехали шрифты (самая частая проблемы, всегда пишите векторными шрифтами).

    Для этого есть разные бесплатные online сервисы или программы. Файлы загружаются в zip архиве. Иногда функция просмотра встроена прямо в форму заказа платы. Так, например, EaseEDA имеет свой просмоторщик.

    Ну а как оплатить заказ, я уж думаю, сами разберетесь. Благодарю за внимание.

    Ссылки:

    1. Работа в Eagle Cad — цикл статей от DiHalt’a

    Экспорт формата Gerber

    Sprint Layout создает файл RS274-X Gerber, предназначенный для замены файла PCB при производстве. Файлы Gerber принимаются к изготовлению плат большинством производителей.

    Файлы Gerber необходимо создавать по всем слоям (медь, шелкография, маска, контур) для передачи полной информации о плате.

    Для создания экспортных файлов следует выбрать Экспорт >> В формате Gerber… в меню Файл.

    • При этом откроется диалоговое окно, в котором производится выбор слоев и определение некоторых параметров:
    •
    • Слой

    В этом поле следует выбрать слои, предназначенные для передачи. Каждый слой передается в виде отдельного файла Gerber.

    1. Формирование имени файла
    2. Файл Gerber для каждого слоя отображается в окне просмотра после файла предыдущего слоя. Имя каждого файла Gerber состоит из двух частей:
    3. Имя платы + Состав файла -> AC-DC_copper_bottom.gbr
    4. Имя платы + Состав файла -> AC-DC_silkscreen_top.gbr

           …

    • Таким образом, в первой части имени файла указывается имя платы, а во второй части — состав файла.
    • Имя платы:
    • Имя платы используется одно для всех создаваемых файлов Gerber и автоматически включается в состав имени файла Gerber.

    Состав файла…

    1. Названия состава файла заранее предопределены. Изменить названия состава файлов можно в диалоговом окне:
    2.
    3. При изменении названия недопустимо изменять расширение.
    4. Дополнительно
    5. Зеркально

    Зеркальное отображение слоев в выходном файле. В большинстве случаев этого не требуется.

    • Контур (размер платы)
    • Дополнительное включение в файл габаритов платы.
    • Открыть отверстия

    При этом выборе все отверстия в контактных площадках остануться свободными от покрытия медью. При ручном изготовлении платы это может оказаться полезным. Для производства это не считается необходимым, так как передается также файл сверловки.

    Если отверстия имеют металлизацию, этот выбор недопустим.

    Центр отверстия (0,15 мм)

    Выбор этого пункта возможен только при разрешении Открыть отверстия. При этом на контактных площадках будет создана зенковка в центре отверстий диаметром 0,15 мм, что полезно при ручном изготовлении.

    Перекрытие по маске припоя

    Это поле активно только в случае передачи файлов масок. Выбор размеров перекрытия контактных площадок сквозного монтажа или контактных площадок SMD производится отдельно.

    При желании фотошаблон контактных площадок SMD может быть передан отдельно. Следует также установить зазор по другим элементам, если таковые присутствуют на плате.

    Фотошаблон маски по припою должен иметь некоторое перекрытие размеров контактных площадок для нормального покрытия поверхности площадок слоем припоя.

    Маска SMD

    В этом поле производится выбор перекрытия маской контактных площадок SMD. Этот выбор производится в случае, когда из обычных контактных площадок на плате присутствуют только переходные отверстия, которые, как правило, масок не имеют.

    Директория сохранения

    В этой строке отображается директория сохранения выходных файлов Gerber.

    При необходимости произвести изменение пути, следует надать кнопку Изменить… .

    Создать…

    При нажатии на кнопку Создать... произойдет создание всех выбранных файлов Gerber с сохранением их в назначенной директории.

    Все созданные файлы отобразятся в списке в нижней части диалогового окна.

    Рекомендация: Перед созданием экспортного файла следует связаться с производителем для уточнения требований. Некоторые производители принимают к производству файлы формата Sprint-Layout (*.lay). В этом случае необходимость создания файловIn Gerber отпадает. Созданный файл может быть передан в исходном формате.

    Программа для гербер файлов

    PCBWay

    Обычно нам хочется знать, как будет выглядеть разрабатываемая плата после изготовления. Профессиональные производители, скорее всего, имеют программные средства, необходимые для визуализации их проектов. Однако новички и любители вряд ли имеют доступ к таким программам и могут не знать об их функциях и о том, как их использовать.

    Недавно PCBWay выпустила бесплатный онлайн-просмотрщик Gerber (Gerber Viewer) для визуализации файлов Gerber, созданных с помощью САПР печатных плат. Этот инструмент поддерживает формат Gerber RS-274X, являющийся отраслевым стандартом описания образов печатных плат. Он создаст изображения для каждого слоя, объединив их с изображениями верхней и нижней сторон платы. Помимо отображения внешнего вида печатной платы с учетом выбранного цвета паяльной маски, Gerber Viewer также выполняет различные этапы анализа. Это дает гарантию, что ваша конструкция не содержит каких-либо проектных ошибок, препятствующих ее правильному изготовлению.

    Шаг 1. Загрузка файлов Gerber в Gerber Viewer

    Рекомендуется перейти непосредственно на https://www.pcbway.com/project/OnlineGerberViewer.html и загрузить туда файлы, чтобы увидеть внешний вид всей вашей конструкции. Если вы используете файлы, полученные с помощью систем проектирования других компаний, PCBWay Gerber Viewer должен поддерживать их. Ссылки на руководства по использованию Gerber файлов от Altium, Eagle, Diptrace и KiCad приведены на странице Gerber Viewer.

    Шаг 2. Просмотр печатных плат в Gerber Viewer на PCBWay

    Этот рисунок показывает, как просмотреть ваши файлы в PCBWay Gerber Viewer. Просто кликните на этой странице кнопку «+ Add Gerber File (Uncompressed)» [«+ Добавить файл Gerber (без сжатия)»], чтобы загрузить свои файлы.

    Шаг 3. Интерфейс пользователя с PCBWay Gerber Viewer

    Gerber Viewer исключительно дружественен пользователю, поскольку предоставляет возможность выбора множества вариантов и установки множества настроек. Начинающий разработчик, которому еще не хватает знаний о слоях печатной платы, сможет понять назначение различных файлов Gerber. Разумеется, вам доступны различные цвета паяльной маски и шелкографии. Все это PCBWay Gerber Viewer покажет в фотографическом качестве, включая изображения верхней и нижней сторон. Одновременно PCBWay выполняет простую проверку соответствия печатной платы проектным нормам. Это дает вам возможность увидеть габариты платы, размеры отверстий и дорожек, а также зазоры между различными объектами печатной платы, например, между дорожками и контактными площадками.

    Шаг 4. Просмотр верхнего и нижнего слоев печатной платы

    На этой фотографии показаны верхняя и нижняя стороны печатной платы. Настройки каждого слоя вы можете изменить.

    Программа предоставляет вам множество удивительных возможностей. Чтобы убедиться в этом, просто загрузите свой Gerber файл в PCBWay Gerber Viewer.

    PCBWay также предоставляет первоклассный сервис изготовления гибких плат и монтажа компонентов. Мы предлагаем всем профессионалам, производителям, разработчикам, новичкам и любителям попробовать воспользоваться нашими услугами и получить удовольствие от их качества!

    Перевод: AlexAAN по заказу РадиоЛоцман

    Маленькое по размеру, но удобное в использовании приложение, созданное для чтения файлов форматов Gerber и Excellon и отображения печатных плат в 3D.

    Главная особенность программного обеспечения ZofzPCB – загрузка информации из указанных пользователем файлов Gerber и Excellon и трехмерная красочная визуализация печатных плат с возможностью проведения их полного и скрупулезного исследования под любым углом – как снаружи, так и изнутри.

    Программа ZofzPCB 3D Gerber Viewer не имеет возможностей редактирования или изменения печатных плат, зато она подробно показывает все слои, лежащие в третьем измерении (один под другим), позволяет включать/отключать слои в стеке, перемещать, вращать, приближать/удалять, центрировать виртуальную камеру, исследовать печатные платы изнутри. Функция автопилота c настраиваемыми параметрами speed и roll, позволяет совершить обзорный полет вокруг и сквозь представленную плату. В основные возможности приложения входит: настройка слоев (порядок их отображения, толщина, диэлектрическая проницаемость и т.д.), задание уровня сэмплинга элементов печатной платы (без сэмплинга, 2-, 4-, 8-samp.), меню редактирования цветов (включающее несколько цветовых пресетов), настройка параметров обработки и просчета изображений. Среди остальных функций данного ПО следует отметить наличие простого файлового менеджера, регулирование контрастности и яркости, выбор полноэкранного или оконного режима просмотра, задание степени прозрачности внутренних слоев, включение каркасного режима (уменьшающего количество полигонов), измерение расстояний между выбранными объектами платы (отверстиями, площадками, краями и т.д.), сохранение выполненных изменений. Кроме того имеется встроенный модуль, позволяющий сформировать и отправить автору софта сообщение об ошибках и багах.

    Несмотря на то, что подобные возможности уже давно есть во многих современных САПР, данная программа может быть использована при проведении презентаций, демонстраций и выставок, подходит для окончательного визуального анализа дизайна проекта, дает ясную информацию о том, что происходит внутри самой печатной платы.

    Первый вариант программы ZofzPCB появился в 2012 году. С тех пор регулярно выходят новые версии, учитывающие пожелания пользователей и исправляющие выявленные баги. Автором данного софта является программист, конструктор и изобретатель Rafal Powierski. О нем известно лишь то, что он окончил Политехнический университет в Познани (Польша) и сейчас проживает в городе Кельне (Германия).

    Программное обеспечение ZofzPCB распространяется абсолютно свободно. Размер инсталляционного пакета составляет

    3.5 МБ, в нем отсутствует какая-либо справочная информация или руководства для пользователей.

    Рассматриваемое приложение предлагается только на английском языке, русификатора к нему нет.

    Программа ZofzPCB 3D Gerber Viewer разработана для использования в операционных системах компании Microsoft. Поддерживаются 32-битные версии Windows XP и Windows 7.

    Распространение программы: бесплатная.

    Маленькое по размеру, но удобное в использовании приложение, созданное для чтения файлов форматов Gerber и Excellon и отображения печатных плат в 3D.

    Главная особенность программного обеспечения ZofzPCB – загрузка информации из указанных пользователем файлов Gerber и Excellon и трехмерная красочная визуализация печатных плат с возможностью проведения их полного и скрупулезного исследования под любым углом – как снаружи, так и изнутри.

    Программа ZofzPCB 3D Gerber Viewer не имеет возможностей редактирования или изменения печатных плат, зато она подробно показывает все слои, лежащие в третьем измерении (один под другим), позволяет включать/отключать слои в стеке, перемещать, вращать, приближать/удалять, центрировать виртуальную камеру, исследовать печатные платы изнутри. Функция автопилота c настраиваемыми параметрами speed и roll, позволяет совершить обзорный полет вокруг и сквозь представленную плату. В основные возможности приложения входит: настройка слоев (порядок их отображения, толщина, диэлектрическая проницаемость и т.д.), задание уровня сэмплинга элементов печатной платы (без сэмплинга, 2-, 4-, 8-samp.), меню редактирования цветов (включающее несколько цветовых пресетов), настройка параметров обработки и просчета изображений. Среди остальных функций данного ПО следует отметить наличие простого файлового менеджера, регулирование контрастности и яркости, выбор полноэкранного или оконного режима просмотра, задание степени прозрачности внутренних слоев, включение каркасного режима (уменьшающего количество полигонов), измерение расстояний между выбранными объектами платы (отверстиями, площадками, краями и т.д.), сохранение выполненных изменений. Кроме того имеется встроенный модуль, позволяющий сформировать и отправить автору софта сообщение об ошибках и багах.

    Несмотря на то, что подобные возможности уже давно есть во многих современных САПР, данная программа может быть использована при проведении презентаций, демонстраций и выставок, подходит для окончательного визуального анализа дизайна проекта, дает ясную информацию о том, что происходит внутри самой печатной платы.

    Первый вариант программы ZofzPCB появился в 2012 году. С тех пор регулярно выходят новые версии, учитывающие пожелания пользователей и исправляющие выявленные баги. Автором данного софта является программист, конструктор и изобретатель Rafal Powierski. О нем известно лишь то, что он окончил Политехнический университет в Познани (Польша) и сейчас проживает в городе Кельне (Германия).

    Программное обеспечение ZofzPCB распространяется абсолютно свободно. Размер инсталляционного пакета составляет

    3.5 МБ, в нем отсутствует какая-либо справочная информация или руководства для пользователей.

    Рассматриваемое приложение предлагается только на английском языке, русификатора к нему нет.

    Программа ZofzPCB 3D Gerber Viewer разработана для использования в операционных системах компании Microsoft. Поддерживаются 32-битные версии Windows XP и Windows 7.

    Распространение программы: бесплатная.

    Онлайн визуализация печатных плат EAGLE CAD / Хабр

    Привет, Хабр!

    Сегодня прочитал интересный пост по поводу визуализации печатных плат созданных в EAGLE CAD с помощью Photoshop, но знаю более простой метод, на выходе у которого можно получить рендеры качеством не хуже, а плату поворачивать в 3D выбирая нужный ракурс.

    Blockthor
    Пост

    Шаг 1. Подготовка файлов

    Для начала нам нужен файл с расширением *.brd, я решил взять их с сайта Arduino, так как нормальных печатных плат в eagle у меня сейчас нету. Также потребуется файл MayhemLabsPCB.cam (его желательно положить в папку EAGLE\cam), который поможет правильно распределить слои файла, чтобы не вышло косяков с CAM.

    Открываем:

    Шаг 2. CAM обработка

    Жмем на кнопочку «CAM» на панели инструментов. В открывшемся окне жмем: File — Open — Job… и выбираем файл MayhemLabsPCB.cam (если не положили в папку cam, то указываем путь к файлу).

    И видим, что появились вкладки с уже настроенными слоями и выходным форматом.

    При желании кнопочкой «File» можно указать имя и расположение создаваемых файлов, а по стандарту они создадутся в одной папке с проектом, путь указан внизу окна. Жмем «Process Job» и ждем окончания обработки. (При закрытии будет предложено сохранить изменения в файле MayhemLabsPCB.cam, я отказываюсь).

    В результате наблюдаем такую картину:

    Шаг 3. Визуализация

    Красота, которую мы получим парой минут позже будет невозможна без сайта

    mayhewlabs.com

    который позволяет просмотреть созданные файлы gerber в 3D. Визуализировать, думаю, можно gerber-файлы сгенерированные в любом CAD, но я свое предпочтение отдаю EAGLE CAD.

    Стоит уделить внимание интернет-браузеру, ведь в Opera визуализация не запустилась, в Chrome запустилась, а Firefox может потребовать установки WebGL.

    На сайте жмем кнопку «Launch 3D Gerber Viewer»

    И просто перетягиваем файлы, созданные CAM (если в папке были сторонние файлы и/или файлы проекта, то выбираем только файлы Gerber).

    Жмем «Done», ожидаем (около полуминуты) и перед нами появляется 3D модель нашей печатной платы. Но иногда могут случатся проблемы, когда плата имеет форму, не такую, как задумывалось, а простой прямоугольник, даже надписи могут случайно попасть. Но, к счастью, эта проблема решается одной галочкой «Show outline» и нужно еще чуток подождать.

    Теперь только осталось выбрать нужный ракурс, нажать «Save current view as image» и сохранить изображение. Готово, а главное — красиво и быстро!

    И еще пару плат:

    Рекомендации ООО «Электроконнект» ( — PDF Free Download

    Создание gerber файлов

    Создание gerber файлов В какой бы программе Вы не разрабатывали печатную плату, имеется ввиду PCAD, OrCAD, Protel и т.д., все равно информация из Вашего файла будет преобразована в формат Gerber RS274-X,

    Подробнее

    ВЫ ГОВОРИТЕ НА GERBER?

    WWW.CIRCUITRY.RU ВЫ ГОВОРИТЕ НА GERBER? КАК ЭКСПОРТИРОВАТЬ GERBER- И EXCELLON-ФАЙЛЫ С.Топоров, компания «Резонит» Предлагаемая статья не совсем статья. Это инструкция, детальная и исчерпывающая, по подготовке

    Подробнее

    Вы говорите на Gerber?

    WWW.circuitry.ru Вы говорите на Gerber? Экспорт Gerber- и Excellon-файлов в средах Altium Designer и Sprint-Layout С.Топоров, компания Резонит [email protected] Мы продолжаем рассказ о правилах экспорта

    Подробнее

    GerbView. 1 августа 2019 г.

    GerbView GerbView ii 1 августа 2019 г. GerbView iii Содержание 1 Знакомство c GerbView 2 2 Графический интерфейс 2 2.1 Основное окно……………………………………………. 2 2.2 Верхняя панель

    Подробнее

    Инструкция по переносу данных

    Инструкция по переносу данных Mendeley_Migration_Guide_Polish.indd 1 Как перенести свои ссылки из других менеджеров литературы в Mendeley Благодаря программе Mendeley Вы можете переносить литературные

    Подробнее

    Altium Designer 14 предложил

    ЭЛЕКТРОНИКА И ЭЛЕКТРОТЕХНИКА Интеграция Altium Designer и nanocad Altium Designer 14 предложил возможность проектировать гибко-жесткие печатные платы (ГЖПП), которые становятся все более востребованными

    Подробнее

    ЕСКД В ALTIUM DESIGNER. ЧАСТЬ 3. ЧЕРТЕЖИ

    ЭЛЕКТРОНИКА И ЭЛЕКТРОТЕХНИКА ЕСКД В ALTIUM DESIGNER. ЧАСТЬ 3. ЧЕРТЕЖИ Э та статья завершает серию публикаций1, посвященных формированию документации на электронные изделия средствами Altium Designer (далее

    Подробнее

    Роль переходных отверстий

    Published on Online Documentation for Altium Products (https://www.altium.com/documentation) Главная > Определении типов переходных отверстий Использование документации Altium Последнее изменение: Pavel

    Подробнее

    Секреты работы в CAM350

    Секреты работы в CAM350 Так уж исторически сложилось, что программа CAM350 очень популярна в России, так как ранее ее облегченная версия поставлялась с различными пакетами проектирования печатных плат.

    Подробнее

    Загрузка и установка ПО

    Для установки ПО Digital Designs II: Загрузка и установка ПО 1. Извлеките файлы из загруженного архива. 2. Откройте папку с извлеченными файлами и выберите файл «Setup.exe». 3. Установка начнется автоматически.

    Подробнее

    СТАНДАРТ ПРЕДПРИЯТИЯ

    УТВЕРЖДАЮ Генеральный директор X. X. XXXXXXX СТП 13-2012 СТАНДАРТ ПРЕДПРИЯТИЯ ПЛАТЫ ПЕЧАТНЫЕ Порядок разработки конструкторской документации ВВЕДЕН системой ALTIUM DESIGNER ВПЕРВЫЕ Введен в действие Приказом

    Подробнее

    GerbView. 22 января 2019 г.

    GerbView GerbView ii 22 января 2019 г. GerbView iii Содержание 1 Знакомство c GerbView 2 2 Графический интерфейс 2 2.1 Основное окно……………………………………………. 2 2.2 Верхняя панель

    Подробнее

    Лабораторная работа 2

    Лабораторная работа 2 Тема: Файловый менеджер Total Commander. Цель работы: получить основные навыки работы с программой Total Commander: освоить различные способы выполнения операций с файлами и папками.

    Подробнее

    Настройка журнала оценок

    Настройка журнала оценок В журнале оценок курса собраны оценки всех студентов за все оцениваемые элементы курса. Все они доступны преподавателю курса. Каждому студенту в этом журнале доступны только его

    Подробнее

    T-FLEX Печатные платы

    T-FLEX Печатные платы Документация, содержащая описание функциональных характеристик программного обеспечения и информацию, необходимую для установки и эксплуатации программного обеспечения: Раздел Количество

    Подробнее

    Рис. 6.1. Рабочее окно программы Paint.

    6. ПРОГРАММА PAINT 6.1. Общие сведения Программа Paint является одним из наиболее популярных графических редакторов в среде начинающих пользователей. Она предназначена для просмотра, создания и редактирования

    Подробнее

    ЛАБОРАТОРНАЯ РАБОТА 1. ИМПОРТ ДАННЫХ

    ЛАБОРАТОРНАЯ РАБОТА 1. ИМПОРТ ДАННЫХ Цель работы: 1. Изучить разные типы и форматы исходных данных. 2. Импорт исходных данных. Задачи: 1. Организация данных в проекте. 2. Загрузка сейсмического грида.

    Подробнее

    2010 ROLAND CORPORATION

    GR-55 Librarian руководство пользователя 2010 ROLAND CORPORATION Все права защищены. Никакая часть данной публикации не может быть опубликована ни в каком виде без письменного разрешения ROLAND CORPORATION.

    Подробнее

    «ArcView» Руководство оператора

    УТВЕРЖДЕН 80508103.00058-01 34 01-ЛУ «ArcView» Руководство оператора 80508103.00058-01 34 01 Версия 1.1 от 20.11.2017 Санкт-Петербург 2017 Оглавление 1. Введение… 3 2. Структура файлов… 3 3. Общий

    Подробнее

    Где находятся пользовательские файлы?

    Все файлы, находящиеся в компьютере, можно условно разделить на две группы: 1. Системные файлы 2. Пользовательские файлы Системные файлы обеспечивают работу компьютера (операционной системы и программ),

    Подробнее

    Установка SimTools! Содержание:

    Установка SimTools! Данная инструкция является переводом официальной инструкции Installing SimTools, находящейся по адресу: http://www.xsimulator.net/installing-simtools/ Содержание: 1. Загрузка SimTools

    Подробнее

    Kaspersky Internet Security Анти-Баннер

    Анти-Баннер Анти-Баннер Что такое Анти-Баннер Анти-Баннер компонент защиты, блокирующий рекламные баннеры, адреса которых включены в антивирусную базу KIS 2012. Рекламные баннеры не несут никакой полезной

    Подробнее

    Инструкция по пользованию программой XScan.

    Инструкция по пользованию программой XScan. Содержание. Установка и удаление программы Использование программы Запуск программы Настройка программы. Панель инструментов Создание и расположение окон Сканирование

    Подробнее

    Управляемый расширенный поиск EBSCOhost

    Управляемый расширенный поиск EBSCOhost Практическое занятие support.ebsco.com Добро пожаловать на практическое занятие «Управляемый расширенный поиск EBSCO», где можно узнать о ключевых возможностях

    Подробнее

    Создание и использование форм

    Глава 8 Создание и использование форм Как уже отмечалось в главах 1 и 2 этой книги, такие объекты базы данных, как формы, предназначены в первую очередь для работы одновременно только с одной записью.

    Подробнее

    Использование реплик. RadExPro

    Использование реплик RadExPro 2018.1 Реплики это экземпляры одного и того же потока, различающиеся набором параметров модулей. Наборы параметров для каждой реплики потока берутся из переменных, которые

    Подробнее

    Altair PollEx 2021.1 обзор новой версии

    Компания ООО «ЭЛМ» официальный дистрибьютор компании Altair Engineering, Inc. на территории РФ и стран СНГ сообщает о выходе новой версии Altair PollEx.

    Altair PollEx – полный и интегрированный набор инструментов для просмотра, анализа и верификации печатных плат. Altair PollEx безошибочно принимает данные из популярных САПР для разработки электронных устройств (Altium Designer, Siemens EDA PADS Professional, Siemens EDA Xpedition, Cadence OrCAD, Cadence Allegro, Cadence OrCAD, Zuken), позволяет быстро визуализировать и анализировать топологию печатных плат. Инструменты верификации помогают быстро найти ошибки на ранних стадиях проектирования и избежать дорогостоящих исправлений и сбоев в работе разрабатываемого устройства.

    С помощью Altair PollEx инженер разработчик может значительно упростить производство и сборку печатной платы.

    • PollEx PCB Modeler (Logic, CAM, PCB and CP): просмотр топологии, схемы, гербер файлов.
    • PollEx PCB Verification (DFM, DFE, DFE+, DFA and Logic DFE): модуль верификации топологии печатной платы, проверка DFM, DFE, DFE+, DFA, DFE.
    • PollEx PCB Solver (SI, PI and Thermal): модуль анализа целостности сигналов и целостности питания, тепловой анализ.
    • PollEx PCB MFGs (Mounting Emulator, Metal Mask Manager etc.): модуль верификации технологичности печатной платы.
    Лицензирование Altair PollEx
    • Модуль PollExMFG для анализа технологичности топологии печатной платы добавлен в Pollex и доступен при наличии 30 юнитов.
    • Модуль PollEx UPE доступен в PollExBasic при наличии 10 юнитов из 30.
    Таблица распределения юнитов Altair для программных решений Altair PollEx

    Добавлена утилита лицензирования Altair
    • Утилита лицензирования Altair добавлена в программу PollEx 2021.1.
    Утилита лицензирования Altair для запуска программных решений  Altair PollEx 2021.1

    В Altair Pollex добавлена панель настройки системы управления лицензиями Altair
    • Панель можно добавить во время установки программного обеспечения Altair.
    Система управления лицензиями Altair при установке дистрибутива Altair PollEx 2021.1

    В программном модуле Pollex PCB добавлена возможность сохранения проектных данных в сжатом виде
    • Для удобного обмена данными добавлена возможность сжать файл (* .tgz) при сохранении проектных данных.
    Система управления лицензиями Altair при установке дистрибутива Altair PollEx 2021.1

    Диалоговое меню SI Explorer
    • Добавлена поддержка предтопологического анализа целостности сигналов из меню SI Explorer. Пользователь может выполнить предварительный анализ топологии. В меню PollEx SI Explorer содержатся инструменты для проверки топологии на протяжении всего процесса проектирования, включая выбор компонентов, материалов, создание стека слоев и топологию цепи.
    Диалоговое меню PollEx SI Explorer
    • С помощью диалогового окна SI Explorer, пользователь может начать предтопологический анализ целостности сигнала: создать структуру слоев (стек), создать модель переходного отверстия, cоздать модель линии передачи, создать топологию цепи (несимметричная, дифференциальная, многосвязанные).
    Встроенная библиотека моделей топологии
    • Выполните анализ целостности сигналов (формы сигнала, глазковой диаграммы, анализ параметров цепей).
    Анализ целостности сигналов (анализ формы сигнала)

    В модуль для проведения анализа целостности сигналов Pollex SI добавлена возможность отображения S, Y, Z параметров
    • Отображение S, Y, Z параметров доступно в Pollex SI из меню Analysis Network Parameter viewer. Пользователь может сравнить и измерить извлеченные S, Y, Z параметры.
    Просмотр результатов анализа цепей

    Добавлены инструменты автоматизации, поддерживающие многомодульную структуру печатной платы.
    • Добавлена возможность автоматической генерации топологии цепи на системном уровне. Используя эту возможность, пользователь может провести анализ конфигурации многомодульной топологии и анализ печатной платы с различной структурой слоев.
    • Примечание. В версии V2021.1 возможен анализ только одной цепи (несимметричная, дифференциальная пара). Функция анализа нескольких сетевых топологий будет выпущена в версии V2021.2.
    Диалоговое окно с настройками для проведения анализа на системном уровнеАнализ топологии цепи на системном уровне

    В модуль анализа целостности сигналов PollEx SI добавлена поддержка гибко-жестких печатных плат.
    • Анализ целостности сигналов на системном уровне поддерживает различные структуры слоев, которые используются при проектировании гибко-жестких печатных плат.
    Добавление гибкой / жесткой части структуры слоев печатной платы

    Анализ гибкой / жесткой части структуры слоев печатной платы
    Добавлена возможность извлечения списка соединений SPICE.
    • С помощью новых инструментов для извлечения списка соединений SPICE, пользователь может выбрать в каком виде будут получены результаты анализа параметров цепей: S/Y/Z параметры, список соединений SPICE, список соединений PSPICE.
    • S/Y/Z параметры: результаты анализа цепей будут представлены в виде S/Y/Z параметров.
    • Список соединений Spice: результаты анализа цепей будут сохранены в формате *.sp (Berkeley Spice compatible format).
    • Список соединений PSPICE: результаты анализа цепей будут сохранены в формате *.lib (PSPICE compatible format).
    Пользователь может выбрать в каком виде будут получены результаты анализа параметров цепей: S/Y/Z параметры, список соединений SPICE, список соединений PSPICE

    Добавлена возможность указать форму входного сигнала
    • Добавлена возможность указать форму аналогового входного сигнала, например синусоидальная форма, при проведении анализа цепей.
    Задайте форму аналогового входного сигнала, например синусоидальная форма, при проведении анализа цепей

    В модуль для проведения теплового анализа Pollex Thermal добавлена поддержка гибко-жестких печатных плат
    • Тепловой анализ на системном уровне возможен с учетом гибкой и жесткой структуры слоев печатной платы, спроектированной как жесткая/гибкая структура.
    Добавление гибкой и жесткой структуры слоев печатной платыПроведение теплового анализа с учетом гибкой и жесткой структуры слоев печатной платы

    В модуль для проведения теплового анализа PollEx Thermal добавлены инструменты, которые поддерживают анализ постоянного тока и джоулевого нагрева
    • Новая версия Altair Pollex V2021.1 включает инструменты анализа нагрева активных компонентов и влияния джоулева нагрева на проводники и трассы.
    Тепловой анализ содержит инструменты анализа нагрева активных компонентов и влияния джоулева нагрева на проводники и трасс

    По вопросам предоставления временных лицензий на программные решения Altair PollEx, тестирования и приобретения, пожалуйста, обращайтесь к специалистам компании ООО «ЭЛМ» по телефонам +7(495) 005-51-45, +7 (495) 132-74-24 или по электронной почте [email protected]

    Компания ООО “ЭЛМ” официальный дистрибьютор Altair Engineering, Inc. на территории РФ и стран СНГ.

    Преобразование формата PCAD в графические форматы

       В настоящее время при разработке радиоэлектронных устройств используют пакеты инженерного проектирования, в том числе и, пожалуй, наиболее часто — PCAD различных версий. Один из основных этапов проектирования — разработка печатных плат. При их изготовлении промышленным способом, как правило, формат PCAD предварительно преобразуют в Gerber. Радиолюбителям же удобнее получить файл чертежа печатной платы в любом распространенном графическом формате. О том, как это сделать, рассказывает помещенная ниже статья.

       Этой теме уже уделено немало внимания, достаточно указать на статьи [1-3]. Однако описанным способам преобразования свойственны некоторые особенности, связанные либо с недостаточно высоким качеством конечного продукта, либо со сравнительно большим числом этапов его получения.

       Предлагаю рассмотреть еще три способа преобразования современного формата файлов PCAD 2002 в обычные графические форматы.

       Первый основан на использовании пакета Adobe Acrobat 6.0 Standard. Полный пакет имеет объем в установленном виде около 200 Mb. Преимущество данного способа состоит в наличии только одной промежуточной ступени преобразования без необходимости ручного редактирования, причем ее результатом является файл формата .pdf, который сам по себе является одним из стандартов технической интернет-документации.

       Adobe Acrobat 6.0 Standard совместим с версиями Windows 9x/2K/XP После установки пакета в обычной конфигурации в системе появляется принтер Adobe PDF. Перед использованием принтер необходимо настроить. Заходим в Панель управления — Принтеры и факсы, щелкаем правой кнопкой мыши на значке принтера Adobe PDF и в ниспадающем меню выбираем пункт Настройка печати… Окно настроек открывается на закладке Adobe PDF Settings. В области настроек Adobe PDF Conversion Settings в строке Default Settings (настройки по умолчанию) следует выбрать набор установок Standard (1), после чего входим в режим его редактирования, нажав на кнопку Edit (рис. 1).

    Рис. 1

       В новом окне в области File Options (свойства файла) проверяем совместимость с ранними версиями стандарта PDF — в строке Compability желательно оставить настройку по умолчанию: Acrobat 4.0 (PDF 1.3). В строке Resolution следует изменить значение разрешения на 600 dpi (рис. 2). Остальные параметры можно оставить по умолчанию, а внесенные изменения сохранить, нажав на кнопку Save As… и введя новое имя файла настроек, например, Standard my.joboptions. Строку Adobe PDF Security оставляем без изменений, поскольку рассмотрение параметров безопасности документов PDF — это, скорее, тема для отдельной статьи.

    Рис. 2

       В окне Adobe PDF Настройки печати проверяем наличие флагов View Adobe PDF results (автоматический просмотр созданного PDF-файла по окончании печати) и Prompt for Adobe PDF filename (запрос имени файла печати). Затем выбираем закладку Расположение и кнопку Дополнительно…, после чего становятся доступными для изменения дополнительные параметры документа PDF. В пункте Графика также устанавливаем качество печати 600 dpi и нажимаем на кнопку ОК (рис. 3). Нажатием на кнопку Применить подтверждаем сделанные изменения в окне Настройки печати и закрываем его.

    Рис. 3

       На этом настройку системного принтера можно считать законченной и рассмотреть непосредственно процесс преобразования форматов. Запустив, например, программу проектирования печатных плат РСВ из состава пакета PCAD 2002, создаем или открываем существующий файл рисунка печатной платы. В меню File выбираем пункт Print Setup… (настройка печати…). В открывшемся окне в строке Name (имя принтера…) останавливаемся на выборе принтера Adobe PDF. Закрыв окно нажатием на кнопку ОК, переходим к пункту Print… (печать…). После подготовки соответствующим образом процесса печати рисунка платы с использованием диалогового окна программы переходим к предварительному просмотру, для чего нажимаем на кнопку Print Preview. Если результаты устраивают, запускаем собственно печать нажатием на кнопку Print… в левом верхнем углу окна предварительного просмотра. При этом выводится стандартное окно запроса на сохранение файла, где следует выбрать путь и ввести имя файла печати. После этого нажатием на кнопку Сохранить выполняется печать в файл формата PDF.

       Следующий этап преобразования — вызов самой программы Adobe Acrobat 6.0 Standard. Открыв с ее помощью созданный документ, входим в пункт меню Files — Save As… и в открывшемся диалоговом окне выбираем тип файла из доступных графических форматов JPG, JPG2000, PNG, TIFF, причем в каждом случае есть возможность выбрать необходимые настройки каждого формата посредством кнопки Settings… Например, для формата TIFF возможны методы сжатия черно-белых изображений, изображений в градациях серого и цветных, а также метод управления цветовым профилем.

       Второй способ очень прост и в то же время обеспечивает высокое качество изображения. Он заключается в прямом захвате рисунка в выделенной области экрана из окна предварительного просмотра печати с помощью практически любого граббера. Одним из возможных вариантов является использование распространенной программы Snaglt (http://www.techsmith.com). На сегодня доступна версия 8.2 программы, однако прекрасно работает и пятая со всеми Windows 9x/2K/XR При выборе этого варианта также после подготовки рисунка к печати переходим к предварительному просмотру с помощью Print Preview. Запустив граббер (рассматриваем восьмую версию), выбираем в меню пункт Capture-Input и режим захвата области экрана Region (кстати, этот параметр устанавливается по умолчанию). В пункте меню Capture-Output следует отметить File и проверить наличие флага Preview Window.

       Нажав на кнопку Capture, выделяем с помощью появившегося курсора нужную область рисунка. По окончании процесса захвата открывается окно просмотра, в котором и выполняем сохранение рисунка в нужном формате. Здесь доступны практически все распространенные типы графических файлов с настройкой соответствующих опций Для получения высокого качества следует выбирать глубину цвета не менее 24-bit и качество не ниже 75 (для JPG).

       Третий способ также не содержит промежуточных этапов, позволяя сразу получить рисунок печатной платы в формате EMF. Соответствует ли этот тип файлов формату Windows Enhanced Metafile, сказать трудно, поскольку PCAD, как правило, отказывается воспринимать внешние файлы с таким расширением, однако файлы, созданные PCAD-PCB, прекрасно читаются в стандартном просмотрщике Windows Picture and Fax Viewer.

       Для этого следует выделить необходимый фрагмент рисунка печатной платы прямо в рабочем окне PCAD, выбрать пункт меню Edit-CopytoFile… и в открывшемся окне тип файла PCAD-Pictures, *.emf. Получившееся цветное изображение обладает высоким качеством, однако при стандартных цветовых настройках PCAD возможно наличие полутоновых областей. Чтобы не прибегать к коррекции тонов в графическом редакторе, вероятно, понадобится подобрать палитру PCAD с помощью меню Options-Display (Background, Pad, Line и др.).

       Кстати, аналогичным образом возможен и экспорт принципиальных схем из программы PCAD-Schematic из состава того же PCAD 2002 в формат *.wmf Windows Metafile. При стандартной палитре получается негативное полутоновое изображение, которое при желании также можно скорректировать через меню Options-Display (Background, Part, Wire и др.).

       Указанные форматы без проблем импортируются также в Microsoft Word любых версий, а файл wmf просто конвертируется в другие форматы средствами Windows. Для этого в окне Picture and Fax Viewer, вызываемом по умолчанию для просмотра файлов рассматриваемого формата, необходимо щелкнуть правой кнопкой мыши и в открывшемся контекстном меню выбрать пункт Edit. При этом файл передается для редактирования прямо в программу Paint, хотя в списке поддерживаемых ею форматов wmf отсутствует!

       Метафайлы Windows могут быть преобразованы в другие графические с помощью популярных просмотрщиков ACDSee и XNView (бесплатный), последние версии которых можно переписать, например, с сайта www.softodrom.ru.

       В заключение можно коснуться вопроса обработки полученных изображений в мощном графическом редакторе Adobe Photoshop. Возможность работы со слоями печатных плат ничем не уступает популярному в этом смысле пакету CorelDraw. Практический интерес представляет также возможность зеркального отображения и свободной трансформации, реализуемые через пункты меню Edit — Transform и Free Transform. Например, придать рисунку готовой печатной платы элементарный наклон или усложнить геометрическую конфигурацию проще именно в процессе редактирования графического формата в Adobe Photoshop.

       ЛИТЕРАТУРА

    1. Лузянин В. Преобразование файлов PCAD в другие форматы. — Радио, 2001, № 6, с. 30.
    2. Горячкин А., Грищенко А., Исаев А. Преобразование файлов P-CAD в графические форматы. — Радио, 2002, № 1, с. 24,
    3. Горячкин А. Распечатка файлов P-CAD 2001. — Радио, 2003, № 11, с. 28, 29.

       Автор: Д.Панкратьев, г. Ташкент, Узбекистан

    Онлайн-просмотрщик Gerber

    PCBgogo Войти регистр Привет!

    Новый покупатель?

    регистр Войти

    Эл. адрес:

    Выход • Мой аккаунт • Список моих заказов • Остаток на счету • Купон на скидку • Бонусные очки • Мой адрес доставки • Мой форум • Сообщение

    0

    Новенький тут ? Получение купона на $ 50

    Бесплатный онлайн-просмотрщик gerber безопасным способом !!

    Q1: Как я могу поделиться своими изображениями Gerber с друзьями?

    После того, как вы загрузите свой файл Gerber, вы получите URL-ссылку.Просто скопируйте эту ссылку своим друзьям.

    Q2: Мои герберы безопасны?

    Все ваши герберы отсутствуют в списке. Мы никому их не передаем. Если вас это беспокоит, после просмотра вы можете удалить свои герберы с нашего сервера. В качестве альтернативы вы можете загрузить и установить локальную копию бесплатного программного обеспечения с открытым исходным кодом Gerber Viewer, Gerbv.

    Q3: Почему я не вижу нужное фото?

    Если вы уверены, что загрузили правильный файл Gerber, возможно, ваши имена файлов не распознаются автоматически и не назначаются программой просмотра.Это легко исправить: вам просто нужно переназначить герберы из загруженного файла на правильные слои герберов в средстве просмотра.

    Q4: Почему зритель иногда медленно реагирует?

    Если ваши файлы Gerber большие, EasyEDA Gerber Viewer может потратить некоторое время на их анализ.

    Q5: Почему размер платы неправильный?

    Убедитесь, что контур платы присутствует в вашем дизайне и его размер соответствует дизайну.

    Q6: Какие имена файлов Gerber ожидаются?

    EasyEDA может интеллектуально определять имена файлов, поэтому, если ваши файлы Gerber отображаются неправильно, проверьте Q3 и переназначьте слои.

    Q7: Как я могу изменить цвет поверхности, отображаемый в программе просмотра плат?

    Щелкните раскрывающееся меню Тема .

    Q8: Как переключаться между программой просмотра Gerber, верхней и нижней части просмотра фотографий?

    В правом верхнем углу окна просмотра есть три кнопки.

    Q10: Какие наиболее частые ошибки при создании файлов Gerber?

    Перед размещением заказа проверьте правильность файлов Gerber для проекта.

    Вот некоторые из наиболее распространенных ошибок, которые мы видели:

    1. Используется неправильная версия. Заказчик хотел заказать версию B, но заказ был размещен на версии A.
    2. Отсутствует контур платы.
    3. Отсутствует файл сверла.
    4. Отсутствуют верхние или нижние отделочные слои поверхности.
    5. Некоторые отверстия слишком маленькие.
    6. Некоторые гусеницы слишком маленькие.
    7. Некоторые зазоры слишком малы.
    Q11: Почему остановилась программа EasyEDA Gerber Viewer?

    Встроенный DFM EasyEDA Gerber Viewer не позволяет дублировать имена файлов Gerber, например, два файла отверстий NPTH или два файла верхнего слоя отделки поверхности.и т. д., поэтому, если вы видите сообщение, подобное показанному на изображении ниже, вам может потребоваться изменить одно или несколько имен файлов Gerber и / или удалить некоторые плохие файлы, прежде чем вы снова попытаетесь загрузить Gerber в EasyEDA Gerber Viewer.

    Создание файлов Gerber и бесплатный онлайн-просмотрщик Gerber

    Привет друзья добро пожаловать в новый пост. В этом посте мы подробно обсудим файл Gerber. Это программный файл, который создается для отправки создателю печатной платы для разработки печатной платы в соответствии с требованиями, предъявляемыми к нашей плате печатной платы и ее дизайну.Он состоит из двухмерного изображения каждого слоя печатной платы, на котором показаны различные дорожки, контактные площадки и переходные отверстия с использованием подкладки и диаграмм там, где это необходимо и необходимо.

    В настоящее время во всем мире используется способ объяснения машины, обрабатывающей плату, на основе данных и информации, которые мы разработаем в нашем продукте. Это самый простой этап создания доски. Почти каждый создатель и дизайнер печатных плат использует этот файл и инструмент для получения данных от пользователей, а затем применяет их для получения своих результатов.

    В этом файле есть данные, относящиеся к длине и ширине печатной платы, указаны диаметр отверстий и различное количество меди, используемой для создания слоев. В этом посте мы обсудим, как вы можете создать этот файл, и я также познакомлю вас с онлайн-программой просмотра Gerber, с помощью которой вы можете увидеть результаты о вашем файле Gerber, а также сможете изготовить дизайн вашей печатной платы по разумной цене. Итак, приступим.

    Как сделать файл Gerber

    • Здесь я буду использовать программное обеспечение Eagle для разработки файла Geber, после чего мы увидим этот файл Gerber с помощью онлайн-просмотра Gerber на PCBWAY.
    • Для создания файла Gerber на вашем компьютере должна быть установлена ​​последняя версия программного обеспечения Eagle.

    • Чтобы создать дизайн, нажмите в меню файла, затем откройте, выберите вкладку платы, затем откройте папку, в которой мы должны сохранить наш файл.

    • Дважды нажмите на ссылки или точки, когда вы создаете файлы Gerber после подтверждения соединений, нажмите в меню файла и нажмите на процессоре CAM.

    • На рисунке ниже мы видим экран процессора CAM

    • В верхней части рисунка мы видим вкладку экспорта zip, которую щелкают на этой вкладке.

    • Когда вы нажимаете на экспорт zip stab, затем нажимаете на профиль, доступный под заголовком Gerber.

    • После того, как будет последняя фаза, нажмите на вкладке рабочего задания перед тем, как нажать на слой редактирования.

    • После этого откроется экран слоев, переместитесь вниз, выберите размер слоев и разместите его, нажав Ok. после этого нажмите на процесс, чтобы создать желаемый файл Gerber.
    • Будет создана ZIP-папка, содержащая все необходимые данные для файлов Gerber.

    • Для распаковки папки Zipp нажмите вправо и извлеките файлы.

    PCBWAY онлайн Gerber Viewer

    • До сих пор мы создали наш файл Gerber, теперь мы будем просматривать наш файл с помощью онлайн-программы просмотра файлов.Работает множество программ просмотра файлов, но наиболее надежным пользователем этой программы просмотра является PCBWAY.
    • Для этого пресса здесь
    • Вы также можете искать вручную.
    • , набрав PCBWay online Gerber Viewer
    • Будет использовать ссылку, показанную на рисунке ниже, нажмите на нее.

    • появится результирующий экран, поместите файл по этой ссылке. Команда профессионалов и инженеров PCBWAY увидит ваш файл и расскажет о деталях вашего дизайна.
    • Они не только просматривают файлы Gerber, но и создают печатную плату в соответствии с заданным дизайном по разумным ценам.

    Спасибо за чтение, хорошего дня. Надеюсь, у вас есть много знаний о файле Gerber. Увидимся в следующем посте.

    Автор: Генри
    http://www.theengineeringknowledge.com

    Я профессиональный инженер и закончил известный инженерный университет, а также имею опыт работы инженером в различных известных отраслях.Я также пишу технический контент, мое хобби — изучать новые вещи и делиться ими с миром. Через эту платформу я также делюсь своими профессиональными и техническими знаниями со студентами инженерных специальностей.

    ViewMate | Программа просмотра файлов Gerber, DXF Converter и DXF Viewer — Программное обеспечение для печатных плат и CAM — PentaLogix

    Smart DFM
    Ценовое предложение и заказ печатных плат
    Новый коммуникатор ViewMate (общение по электронной почте с использованием «данных Live CAM»)
    Новый ответчик ViewMate (отвечает на сообщения с использованием «данных Live CAM»)
    Импорт Гербера и маршрутизации (Excellon и т. Д.), DPF, ODB ++, HPGL
    Импорт списков апертур CAD и CAM
    Печать
    Измерение размеров и расстояний
    Export Gerber, DPF, сверло с ЧПУ
    Сохранение заданий со всеми данными слоев в одном файле
    Шаблоны настройки для простой загрузки нескольких слоев
    Добавление и удаление элементов, вставка текста и фаски
    Поворот, зеркальное отражение, масштабирование и расширение
    Группирование задания или нескольких заданий
    Преобразование негативных слоев в позитивные
    Импорт списка соединений IPC-356
    Показать все элементы, которые электрически связаны
    Сравнение слоев
    Сортировка отверстий для оптимизации траектории
    Создание апертур трафарета
    Преобразование вытянутых контактных площадок в прошитые
    CAM-инструменты (вентиляция, скругление, удаление неиспользуемых подушечек, зажим для шелкографии и т. Д.)
    Вычислить площадь меди
    Конвертер файлов DXF

    Сгенерируйте Gerber-файлы печатной платы с помощью Eagle & Online Gerber Viewer от PCBWay

    (Последнее обновление: 13 августа 2020 г.)

    Описание:

    Сгенерируйте Gerber-файлы печатной платы с помощью Eagle и онлайн-просмотрщика Gerber-файлов от PCBWay .В этом руководстве вы узнаете, как сгенерировать Gerber-файлы печатной платы с помощью программы Cadesoft Eagle и программного обеспечения для проектирования печатных плат, а затем как проверить сгенерированные Gerber-файлы печатной платы с помощью PCBway Online Gerber Viewer .

    Без промедления, приступим !!!

    Убедитесь, что на вашем компьютере уже установлена ​​последняя версия Cadsoft Eagle.

    Откройте проект печатной платы. Щелкните меню File> Open> Board, откройте папку, в которой сохранен ваш файл печатной платы.

    Дважды проверьте все соединения, прежде чем создавать файлы Gerber печатной платы. Как только вы будете удовлетворены всеми соединениями, щелкните меню файла, а затем щелкните Процессор CAM.

    Это откроет окно CAM Processor, как вы можете видеть на рисунке ниже.

    Вверху вы можете увидеть флажок Экспортировать как ZIP, установите этот флажок.

    После установки флажка «Экспортировать как ZIP» следующим шагом будет щелчок по профилю, доступному под заголовком Gerber.

    Теперь последний шаг перед тем, как вы нажмете кнопку «Обработка задания», — это щелкнуть «Редактировать слои».

    Откроется окно «Слои», прокрутите вниз, выберите слой размеров и добавьте его, нажав кнопку «ОК».Теперь вы можете нажать на задание «Обработка», чтобы сгенерировать Gerber-файлы печатной платы.

    Будет сгенерирована ZIP-папка, содержащая все необходимые Gerber-файлы печатной платы.

    Вы можете щелкнуть правой кнопкой мыши по ZIP-папке и извлечь все файлы, если вы хотите проверить, что находится внутри этой ZIP-папки. Вот как легко вы можете сгенерировать Gerber-файлы печатной платы с помощью программного обеспечения Cadsoft Eagle.

    Онлайн-просмотрщик файлов Gerber от PCBWay:

    Вы также можете использовать программное обеспечение Cadsoft Eagle для просмотра файлов Gerber, но я рекомендую вам использовать PCBWay Online Gerber Viewer.

    Давайте проверим наши сгенерированные Gerber-файлы печатной платы с помощью программы просмотра Gerber-файлов PCBWay Online.

    Найдите онлайн-программу просмотра Gerber-файлов PCBWay.

    Щелкните ссылку онлайн-программы просмотра Gerber на PCBWay.

    Просто перетащите только что созданную zip-папку. Или вы можете использовать кнопку +, чтобы добавить zip-папку. Когда вы добавляете zip-папку, загружаются все файлы. Щелкните вверху, чтобы проверить верхнюю часть печатной платы.

    Внизу, чтобы проверить нижнюю сторону печатной платы.

    Щелкните слои, чтобы проверить верхнюю и нижнюю стороны меди, паяльную маску, шелкографию и паяльную пасту, а также механические детали. Вы можете легко сделать любой слой видимым и невидимым, просто щелкнув значок глаза рядом с каждым слоем.

    Итак, вот как легко файлы Gerber могут быть сгенерированы с помощью программного обеспечения Eagle. Для пошаговой процедуры посмотрите видео, приведенное ниже. Наконец, я загрузил файлы Gerber на официальный сайт PCBWay.

    О спонсоре этого проекта, PCBWay:

    Высокое качество и всего 24 часа Время сборки

    PCBWay достаточно профессионален в области производства печатных плат; Вы можете попробовать их услуги по чрезвычайно низким ценам, всего 5 долларов за 10 печатных плат и 30 долларов в сумме за 20 сборок печатных плат , помимо этого новые участники также получают 5 долларов бонуса .

    PCBWay в настоящее время празднует 6-ю годовщину со скидкой в ​​середине года.Я действительно благодарен PCBWay за постоянную поддержку моей работы, отправляя мне такие высококачественные печатные платы.

    Если вы хотите узнать больше о файлах Gerber, продолжайте читать эту статью.

    Зачем нам нужно создавать файлы Gerber PCB?

    Для изготовления печатных плат недостаточно только файла макета печатной платы с расширением .brd. Компаниям-производителям печатных плат нужны файлы Gerber. Формат Gerber — это открытый формат файлов двухмерных двоичных векторных изображений.Это стандартный файл, используемый промышленным программным обеспечением для печатных плат (PCB) для описания изображений печатных плат: слоев меди, паяльной маски, легенды и т. Д.

    Файлы Gerber должны находиться внутри архива .rar или .zip со стандартными расширениями файлов:

    Уровень расширения

    pcbname.GTL Top Copper

    pcbname.GTS Top Soldermask

    pcbname.GTO Top Silkscreen

    pcbname.GBL Нижняя медь

    pcbname.GBS Нижняя паяльная маска:

    pcbname.GBO Нижняя шелкография:

    pcbname.TXT Drills

    pcbname.GML / GKO * Внешний вид платы:

    Примечание: 4-х слойная плата также требует

    pcbname.GL2 Внутренний слой2

    pcbname.GL3 Inner Layer3

    После того, как макет печатной платы спроектирован, вам нужно будет сгенерировать файлы Gerber.Гербер используется в данных о производстве печатных плат. Печатные платы проектируются на базе специализированной системы автоматизации электронного проектирования (EDA) или системы автоматизированного проектирования (CAD), например Cadsoft Eagle и множество других программ для проектирования схем и печатных плат. Системы CAD выводят данные изготовления печатной платы, что позволяет изготовить печатную плату. Эти данные обычно содержат файл Gerber для каждого слоя изображения (медные слои, паяльная маска, легенда или шелк…). Gerber также является стандартным форматом ввода изображения для всего оборудования для изготовления печатных плат, которому необходимы данные изображения, такого как принтеры легенд, фотоплоттеры, устройства прямого формирования изображений или машины для автоматического оптического контроля (AOI), а также для просмотра эталонных изображений в различных отделах.Для сборки производственные данные содержат слои паяльной пасты и центральные местоположения компонентов для создания трафарета, а также размещения и соединения компонентов.

    За последние несколько лет было предпринято несколько попыток заменить Gerber форматами, содержащими больше информации, чем просто изображение слоя, например список соединений или информация о компонентах. Ни одна из этих попыток не получила широкого распространения в электронной промышленности, вероятно, из-за сложности форматов. Гербер остается наиболее широко используемым форматом передачи данных.

    Смотреть видеоурок:

    Нравится:

    Нравится Загрузка …

    Gerber Viewer | PCB-Investigator

    Gerber Viewer — Ваш бесплатный веб-сервис!

    Бесплатная программа просмотра Gerber Viewer обеспечивает быстрый и эффективный способ загрузки файлов в формате Gerber274x и X2 , а также Excellon 1/2 , чтобы визуализировать ваши проекты . Благодаря удобному интерфейсу Gerber Viewer упрощает взаимодействие с и навигации по дизайну печатной платы.

    В любое время вы можете использовать наш Gerber Viewer бесплатно. не требует загрузки или трудоемкой установки , Gerber Viewer позволяет комфортно работать с любым браузером по вашему выбору. . Вам решать, хотите ли вы просматривать свои проекты на своем ПК, планшете или смартфоне. Все, что вам нужно, это стабильное интернет-соединение, и вы готовы к работе!

    Вы хотите воспользоваться бесплатными функциями Gerber Viewer?

    Тогда просто зарегистрируйтесь на сайте на домашней странице Gerber Viewer! Для еще более быстрого и легкого старта вы можете просто войти в свою учетную запись Facebook.Чтобы использовать Gerber Viewer с вашим дизайном, все, что вам нужно сделать после регистрации, — это загрузить соответствующий файл, и вы можете сразу приступить к работе: все функции Gerber Viewer становятся доступны вам мгновенно!

    Воспользуйтесь следующими функциями Gerber Viewer:

    • Шаг изменения
    • Обзор слоев
    • Изображение для предварительного просмотра
    • Загрузка:
    • Распечатать / сохранить изображение
    • Увеличить домой
    • Удалить / отменить выбор
    • Показать только объекты / элементы, прозрачность
    • информационный слой
    • Отображение объектов
    • Изменить единицу
    • Масштабирование, перемещение, выделение, выделение прямоугольника, выделение цепей
    • Измерение:
      • От точки к точке
      • Объект к объекту

    Зарегистрируйтесь сегодня и убедитесь сами! Вы всего в нескольких кликах!

    Наш Gerber Viewer есть и всегда будет для вас бесплатным!

    Online Gerber Viewer Pro Введение

    Благодаря 3-месячным совместным усилиям инженеров и программистов, NextPCB запускает онлайн-версию Gerber Viewer Pro, которая автоматически получает и вводит параметры вашей печатной платы в режиме онлайн с точностью до 99% .Всего одним щелчком мыши Gerber Viewer сэкономит время на заполнение такого большого количества данных. Кроме того, его можно использовать для проверки правильности файла в любое время перед оплатой.

    Как использовать:

    1. Сначала перейдите к PCB Instant Quote page , затем нажмите кнопку «Загрузить файл» , чтобы загрузить файл Gerber (Gerber RS ​​274-x ), Gerber Viewer быстро получит параметры в вашем файле (конечно, скорость чтения зависит от содержимого вашего файла) и проведет базовый анализ параметров.

    Советы: Вам необходимо дважды подтвердить свой файл, чтобы убедиться, что введенные вами параметры точны.

    2. Нажмите кнопку «Gerber Viewer» , чтобы просмотреть параметры платы в файле, вы можете быстро проверить, не является ли ваш файл неправильным, что помогает сэкономить ваше время.

    На каких страницах NextPCB я могу использовать Gerber Viewer?

    После загрузки файла вы также можете просмотреть содержимое в своем списке заказов Моя учетная запись, просто наведите указатель мыши на изображение печатной платы , вы можете перейти на страницу Gerber Viewer.

    Так чем же эта функция отличается от предыдущей?


    Онлайн-программа Gerber Viewer Pro

    Как видите, этот инструмент подходит для большинства клиентов, которые хотят быстро доставить печатные платы, и может автоматически получать параметры файла Gerber, автоматически вводить размер печатной платы, слой платы, минимальную длину отверстия и ширину линии. В настоящее время он принимает только файлы .rar или .zip, максимальный размер — 40 МБ. Как и ожидалось, это сэкономит ваше время на заполнение утомительных данных.

    Стандартная печатная плата Мгновенное предложение

    Стандартная версия страницы с ценами на печатные платы больше подходит для более сложных и требовательных к деталям печатных плат. Выбранные параметры будут более точными и будут соответствовать вашим потребностям.

    В заключении:

    Автоматическая функция получения параметров файла Gerber может ускорить процесс загрузки и расценки. Эта функция не только удобна, но и экономит ваше время.Вам не нужно вручную вводить параметры один за другим на странице мгновенного предложения. Конечно, команде NEXTPCB также необходимо постоянно обновлять и оптимизировать, а также запускать более зрелую версию для удовлетворения разнообразных потребностей большего числа клиентов.

    Попробовать Онлайн-программа Gerber Viewer Pro

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
