Proteus 8: мощное ПО для проектирования электронных схем и печатных плат

Что такое Proteus 8 и для чего он используется. Какие основные возможности предлагает эта программа. Как установить и начать работу с Proteus 8. Каковы системные требования для Proteus 8.

Что представляет собой программа Proteus 8

Proteus 8 — это комплексное программное обеспечение для проектирования электронных схем и печатных плат. Оно позволяет создавать принципиальные схемы, моделировать работу электронных устройств и разрабатывать топологии многослойных печатных плат.

Основные компоненты пакета Proteus 8:

• ISIS — редактор принципиальных схем
• ARES — редактор печатных плат
• VSM — система моделирования
• 3D Viewer — модуль 3D-визуализации плат

Благодаря интеграции всех этих инструментов Proteus 8 позволяет пройти полный цикл разработки электронного устройства — от идеи до готовой печатной платы.

Ключевые возможности Proteus 8

Программа Proteus 8 предлагает разработчикам электроники следующие основные возможности:

• Создание принципиальных схем любой сложности
• Моделирование работы аналоговых и цифровых схем

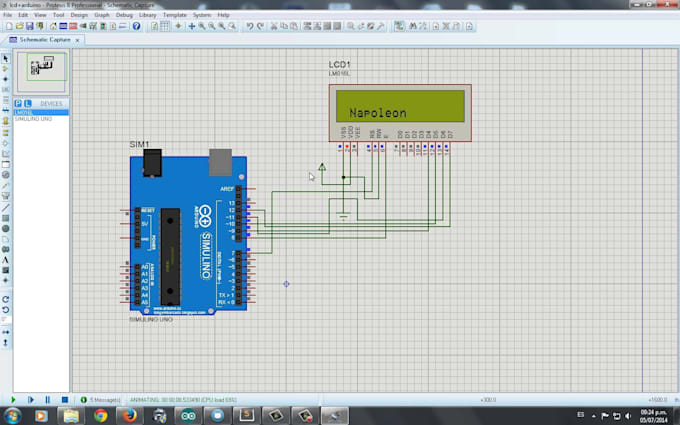

• Симуляция работы микроконтроллеров
• Трассировка печатных плат до 16 слоев
• 3D-визуализация печатных плат
• Экспорт в форматы Gerber, ODB++ и др.

Какие преимущества дает использование Proteus 8 при разработке электроники? Программа позволяет:

• Сократить время разработки устройств
• Снизить вероятность ошибок проектирования
• Оптимизировать топологию печатных плат
• Улучшить качество готовых изделий

Как установить Proteus 8 на компьютер

Чтобы начать работу с Proteus 8, выполните следующие шаги:

1. Скачайте установочный файл с официального сайта разработчика
2. Запустите установщик и следуйте инструкциям мастера установки
3. Выберите компоненты для установки (рекомендуется полная установка)
4. Укажите путь для установки программы
5. Дождитесь окончания процесса установки

После установки запустите Proteus 8 и активируйте лицензию. Теперь программа готова к использованию.

Системные требования для Proteus 8

Для комфортной работы с Proteus 8 ваш компьютер должен соответствовать следующим минимальным требованиям:

• Операционная система: Windows 7/8/10 (64-бит)
• Процессор: Intel Core i3 или аналогичный
• Оперативная память: 4 ГБ
• Свободное место на диске: 5 ГБ
• Видеокарта с поддержкой OpenGL 2.0

Для работы со сложными проектами рекомендуется использовать более мощное оборудование.

Основные элементы интерфейса Proteus 8

Интерфейс Proteus 8 состоит из следующих основных элементов:

• Главное меню — содержит все команды программы
• Панели инструментов — наборы кнопок для быстрого доступа к функциям
• Рабочая область — место для размещения компонентов схемы или платы
• Окно выбора компонентов — библиотека доступных элементов
• Окно свойств — настройка параметров выбранных объектов

Как организовать рабочее пространство в Proteus 8 для удобной работы? Рекомендуется:

• Настроить размер и положение окон под свои задачи
• Добавить часто используемые команды на панели инструментов
• Создать пользовательские библиотеки компонентов

Создание принципиальных схем в Proteus 8

Для создания принципиальной схемы в Proteus 8 выполните следующие шаги:

1. Создайте новый проект или схему
2. Добавьте необходимые компоненты из библиотеки
3. Разместите компоненты на рабочем поле
4. Соедините выводы компонентов проводниками
5. Добавьте текстовые надписи и обозначения

Какие инструменты предлагает Proteus 8 для работы со схемами?

• Автоматическое назначение позиционных обозначений
• Проверка электрических связей
• Создание иерархических схем
• Генерация списка соединений для платы

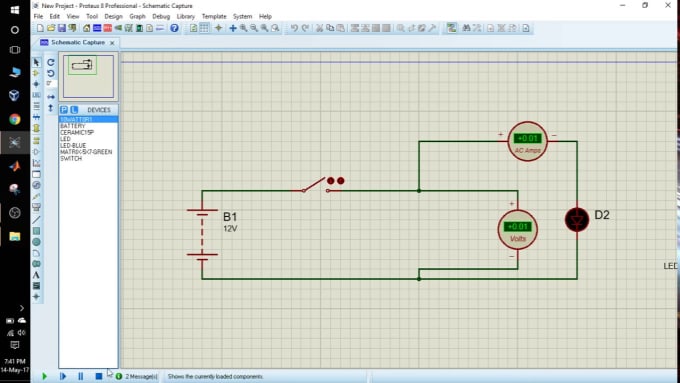

Моделирование работы схем в Proteus 8

Система моделирования VSM в Proteus 8 позволяет:

• Проверить работоспособность схемы до изготовления
• Оценить характеристики устройства
• Отладить программное обеспечение для микроконтроллеров

Как запустить моделирование схемы в Proteus 8?

1. Добавьте в схему необходимые измерительные приборы
2. Настройте параметры моделирования
3. Запустите симуляцию кнопкой Play
4. Анализируйте результаты на виртуальных приборах

Моделирование позволяет значительно сократить время разработки и повысить качество проектируемых устройств.

Разработка печатных плат в Proteus 8

Модуль ARES в Proteus 8 предоставляет мощные инструменты для создания многослойных печатных плат:

• Ручная и автоматическая трассировка
• Контроль зазоров и правил проектирования
• Размещение компонентов с обеих сторон платы
• Создание полигонов заземления и питания

Как разработать печатную плату в Proteus 8?

1. Импортируйте список соединений из схемы
2. Задайте контур платы и расположите компоненты
3. Настройте правила трассировки
4. Выполните автоматическую или ручную трассировку
5. Проверьте плату на соответствие правилам

ARES позволяет создавать сложные многослойные платы с высокой плотностью компоновки.

Базовые элементы в Proteus 8 – RxTx.su

В этой статье рассмотрим основные электронные элементы для построения электрических схем в программе Proteus и как их найти в библиотеке компонентов.

Где искать элементы в протеусе?

Для того, чтобы добавить элемент в протеусе на рабочую область необходимо перейти в компонентный режим, нажав на иконку операционного усилителя , а после нажать на иконку с буквой P (

Pick devices) — .

После чего откроется окно для поиска нужного электронного элемента. Поиск можно произвести по ключевой фразе или поиском в определенной категории. Если нужно быстро создать схему для симуляции, то лучше воспользоваться поиском по ключевой фразе. Дальше мы перечислим основные элементы и ключевые фразы для них.

Базовые элементы

Постоянный резистор

Чтобы найти обычный постоянный резистор в программе Proteus, вводим ключевую фразу RES и получаем единственный результат, который вполне нас устроит.

Выбираем его, нажимаем кнопку OK и кликаем два раза на рабочую область левой кнопкой мыши для добавления элемента.

Если нажать на только что вставленный резистор два раза, то откроется окно свойств элемента.

Здесь мы можем изменить обозначение на схеме в поле Part Reference

(например, R1 изменить на R8).

В поле Resistance указываем сопротивление резистора: укажем просто 100 — будет 100 Ом, 470k — 470 килоОм, 2.2M — 2.2 МегаОма.

Если установим галочку Hidden, то на схеме это свойство отображаться не будет.

Не забываем нажимать кнопку OK для сохранения значений.

Переменный резистор

Переменный резистор можно найти под названием POT-HG. Если его добавить на схему, то можно увидеть стрелки вверх и вниз, которыми можно изменять значение сопротивления во время моделирования схемы.

Немного о свойствах потенциометра. Как и у обычного резистора, Part Reference — обозначение на схеме, а Resistance — сопротивление.

Здесь стоит отметить свойство Law Type — по какому закону будет изменяться сопротивление:

• LINEAR — линейный закон;
• LOG — логорифмический закон;
• ANTILOG — обратный логорифмический закон.

Конденсатор

Чтобы было видно при моделировании работы схемы, как накапливается заряд на обкладках конденсатора, нужно использовать модель под именем CAPACITOR из библиотеки ACTIVE.

Свойства конденсатора: Part Reference — обозначение на схеме; Capacitance— емкость, указывается с приставками: 1m — 1 миллиФарад, 47u — 47 микроФарад, 100n — 100 наноФрарад, 10p — 10 пикоФарад; Working Voltage — рабочее напряжение.

Катушка индуктивности

Катушку индуктивности в протеусе можно найти по ключевой фразе INDUCTOR.

Чтобы установить необходимую индуктивность катушки, нажимаем два раза на элемент левой кнопкой мыши или нажимаем правой кнопкой мыши на элемент и выбираем в всплывающем меню пункт Edit Properties, затем в поле Inductance устанавливаем необходимое значение: например, 1mH — один миллиГенри, 330uH — 330 микроГенри и т.д.

Светодиод

Ну как же мы можем обойтись без этого элемента?! Да никак! Вот эти светодиоды из библиотеки, которые поддерживают анимацию: синий цвет: LED-BLUE, зеленый цвет — LED-GREEN, красный цвет — LED-RED, желтый цвет — LED-YELLOW.

Кроме этого, есть еще двухцветные светодиоды: LED-BIBY — сине-желтый светодиод, LED-BIGY — зелено-желтый светодиод, LED-BIRG — красно-зеленый светодиод, LED-BIRY — красно-желтый светодиод. Для того, чтобы изменить цвет, необходимо изменить полярность на противоположное.

Про то, как добавить библиотеку RGB-светодиода в Proteus можете прочитать здесь.

Из интересующих свойств элемента сейчас можно выделить: прямое напряжения светодиода — Forward Voltage, прямой ток — Full drive current, напряжение пробоя — Breakdown Voltage.

Кнопка и переключатель

Еще один не маловажный элемент в электрической схеме — кнопка. Обзывается она в протеусовской библиотеке как BUTTON.

Для схожих целей (замыкать и размыкать цепь) служит и переключатель. Его можно найти под названием SWITCH. В библиотеке можно найти и другие виды переключателей.

О видах переключателей Вы можете узнать из этой статьи.

Лампочка

Лампочку с анимацией можно найти по ключевому слову LAMP.

У лампочки имеется два важных свойства:

• Nominal Voltage — рабочее напряжение лампы;
• Resistance — сопротивление лампы.

Предохранитель

Классная защитная штука, которая обрывается при превышении определенного значения проходящего через него тока. Этот элемент с анимацией можно найти по ключевому слову FUSE из библиотеки ACTIVE.

Свойства предохранителя в протеусе:

• Rated Current — номинальный ток, после превышения этого значения происходит обрыв предохранителя;
• Resistance — вносимое сопротивление в цепь предохранителем.

Питание и земля

Выводы источника питания и земли

Чтобы добавить источник питания (Vcc) и землю (GND) в программе Proteus, перейдите в режим Terminals Mode, нажав на иконку . Вам будет доступно 8 вводов/выводов, из которых сейчас нам интересны POWER — питание и GROUND — земля.

Чтобы установить необходимое постоянное напряжение, зайдите в свойство элемента POWER и в поле String введите нужное значение: например, +12V, -5V и т. д., после чего нажмите кнопку OK.

Генерация постоянного напряжения

Рассмотрим еще один способ «запитать» схему постоянным напряжением. Перейдите в режим генераторов, нажав на иконку .

И добавьте DC генератор на рабочую область. Теперь зайдите в его свойства, нажав по нему два раза левой кнопкой мыши, и в поле Voltage (Volts) введите напряжение питания схемы в вольтах.

Аккумуляторная батарея

Еще одним вариантом подать питание на схему — это использовать батарею. Этот элемент можно найти по ключевому слову BATTERY.

В свойствах мы можем указать напряжение батареи в поле Voltage.

Как добавить библиотеку в Proteus – RxTx.su

Proteus — это программа для моделирования и симулирования электрических схем, а также для создания печатных плат. В этой статье рассмотрим процесс добавления библиотеки в Proteus 8 (в 7-й версии добавление практически ничем не отличается).

Очень часто при моделировании схем в протеусе чего-то да не хватает, поэтому приходиться искать и добавлять недостающие компоненты, используемые при симуляции.

Шаг 1: Скачайте файлы библиотеки для Протеус на ПК

Первым делом найдите и скачайте любую библиотеку протеуса. Для примера воспользуемся библиотекой RGB-светодиода.

Скачать zip-архив библиотеки RGB-светодиода, используемый в примере

Разархивируйте ZIP-архив библиотеки. Вы увидите в нем две папки: LIBRARY и MODELS, 2 файла с проектами (с расширением .DSN) и HEX-файл — это скомпилированный код для микроконтроллера ATMEGA8, используемый в одном из проектов.

В папке LIBRARY вы найдете 2 файла:

• Led_3Color.IDX
• Led_3Color.LIB

Эти 2 файла (иногда 3 файла) библиотеки Proteus необходимо поместить в папку LIBRARY с установленной программой.

В папке MODELS содержиться файл библиотеки Led_3Color. dll для симуляции. Его нужно поместить в папку MODELS установленного Proteus на компьютере.

Шаг 2: Добавление библиотеки Proteus

Чтобы добавить библиотеку, нам не нужно запускать и выполнять какой-либо исполняемый файл. Для этой операции нам просто нужно скопировать файлы библиотеки в папку с установленной программой протеус.

В операционных системах Windows 7, 8 и 10, протеус по умолчанию обычно устанавливается в папку Program Files (x86). Но может быть установлен и в папку Program Files.

Откройте диск C: вашего ПК и найдите в одной из папок Program File папку — Labcenter Electronics. Эта папка автоматически создается при установке Протеус.

Если у вас установлен Proteus 7 или Proteus 8 или сразу оба, то они будут находиться здесь. Ниже изображена моя папка Labcenter Electronics с установленной 8-й версией:

Рисунок 1. Папка с установленной программой Proteus 8 Professional

Заходим в папку с протеусом 8:

Рисунок 2. Папка с программой

Видим “родную” папку протеуса с библиотеками на изображении выше. В нее мы и должны вставить 2 файла из папки LIBRARY, добавляемой нами библиотеки.

Вот полный путь к папке LIBRARY в Proteus 8:

C:\ → Program Files (x86) → Labcenter Electronics → Proteus 8 Professional → LIBRARY.

В некоторых случаях Proteus 8 может находиться по следующем пути:

C:\ → ProgramData → Labcenter Electronics → Proteus 8 Professional → LIBRARY.

И также не забываем вставить файл Led_3Color.dll в папку MODELS:

Рисунок 3. Папка MODELS

После добавления этих файлов перезапустите Proteus (если он у вас запущен), в противном случае он не обновит базу данных своих компонентов и новые компоненты не появятся.

Процесс добавление компонента в Proteus 7 аналогичен. Откройте установленную программу Proteus 7 Professional и найдите в нем папку LIBRARY.

C:\ → Program Files (x86) → Labcenter Electronics → Proteus 7 Professional → LIBRARY.

На картинках ниже можно увидеть скопированные файлы библиотеки 3-х цветного светодиода в папках LIBRARY и MODELS установленной программы протеус.

Рисунок 4. Скопированные файлы библиотеки в папке LIBRARY Рисунок 5. Скопированный файл библиотеки в папке MODELS

Шаг 3: Проверка добавленного компонента библиотеки Proteus

После того, как файлы библиотеки скопированы, откройте программу и в базе компонентов найдите LED3COLOR:

Рисунок 6. Компонент LED3COLOR в протеусе

Теперь можете добавить его на рабочую область и собрать схему для симуляции.

Ниже на картинке запущен проект из библиотеки: управление цветом светодиода с помощью ШИМ микроконтроллера Atmega8:

Рисунок 7. Запущенный проект с добавленным компонентом LED3COLOR

Proteus 8.12 Скачать бесплатно

РЕКЛАМА Д В Е Р Т И С Е М Е Н Т

Описание издателя

Proteus — это приложение для моделирования виртуальных систем и схем. Пакет сочетает в себе моделирование схем SPICE в смешанном режиме, анимированные компоненты и модели микропроцессоров, чтобы облегчить совместное моделирование полных проектов на основе микроконтроллеров. Proteus также имеет возможность моделировать взаимодействие между программным обеспечением, работающим на микроконтроллере, и любой подключенной к нему аналоговой или цифровой электроникой. Он имитирует порты ввода/вывода, прерывания, таймеры, USART и все другие периферийные устройства, присутствующие на каждом поддерживаемом процессоре.
Это не полное программное обеспечение Proteus, это демо-версия. Ограничения демонстрационной версии следующие:
— Вы не можете распечатать какие-либо схемы, спецификации или макеты.
— Вы не можете сохранить свою работу.
— Вы не можете моделировать свои собственные проекты микроконтроллеров.
Тем не менее, вы можете написать свои собственные программы для работы с существующим набором дизайнов образцов в оценочных целях. Это не ограничено по времени!

О Proteus

Proteus — это бесплатная пробная версия программного обеспечения, опубликованная в списке программ Math & Scientific Tools, входящих в состав Business.

Эта программа Math & Scientific Tools доступна на английском языке. Последнее обновление состоялось 29 марта 2023 г. Proteus совместим со следующими операционными системами: Windows.

Компания, разрабатывающая Proteus, называется Proteus. Последняя версия, выпущенная разработчиком, — 8.12. Эта версия была оценена 1274 пользователями нашего сайта и имеет средний рейтинг 3,1.

Доступный для загрузки файл Proteus имеет размер . Просто нажмите зеленую кнопку «Загрузить» выше, чтобы начать процесс загрузки. Программа указана на нашем сайте с 28.02.2017 и была скачана 965609 раз. Мы уже проверили, безопасна ли ссылка для загрузки, однако для вашей собственной безопасности мы рекомендуем вам сканировать загруженное программное обеспечение с помощью вашего антивируса. Ваш антивирус может определить Proteus как вредоносное ПО, если ссылка для скачивания не работает.

Как установить Proteus на ваше устройство Windows:

• Нажмите кнопку «Загрузить» на нашем сайте. Начнется загрузка с сайта разработчика.
• После загрузки Proteus нажмите на него, чтобы начать процесс установки (при условии, что вы используете настольный компьютер).
• Когда установка будет завершена, вы сможете увидеть и запустить программу.

Скачать Proteus

РОДСТВЕННЫЕ ПРОГРАММЫ
Наши рекомендации

---

---

---

---

Д Е Р Т И С Е М Е Н Т

Резервное копирование из/в облако. Защитите свои данные.
Настройте один раз и забудьте об этом.

РЕКЛАМА Д Е Р Т И С Е М Е Н Т

Нажмите на звезды, чтобы оценить это приложение!

Users Rating:     3.1/5     1.3k

Downloads last week: 3. 5k

Release Date: 2023-03 -29

Издатель: Proteus

Операционная система: Windows

Тип лицензии: Бесплатная пробная версия

Proteus 8 Скачать бесплатно для Windows 7, 8, 10

Компилятор позволяет создавать код и выполнять его напрямую, без необходимости загружать шестнадцатеричный файл, как в предыдущей версии. Далее вы сможете создать макет печатной платы, выбрав опцию и выбрав нужный макет. Если вы не хотите, чтобы ваша принципиальная схема имела дизайн печатной платы, вы можете выбрать опцию «Не создавать компоновку печатной платы». Proteus Design Suite можно использовать для создания схем, а также на этапе проектирования проекта компоновки печатной платы.

Proteus 8

Пароль 123

После того, как вы установили допуски и форму серпантина, пользователь может выбрать интересующие его дорожки, а затем вызвать команду сопоставления с помощью контекстного меню. Электронные хобби-проекты. «Электронные схемы на микроконтроллерах PIC» и «Платы Arduino». Okie использует сторонние и наши файлы cookie для рекламы, анализа сессий, социальных сетей и других целей. Вы должны дать согласие на их использование, если вы предпринимаете какие-либо действия, кроме их блокировки и явного запроса соответствующей службы. 8.12 — это последняя версия, выпущенная разработчиком.

Эта информация объединяется с заданными пользователем правилами проектирования и другими инструментами автоматизации проектирования для обеспечения безошибочного проектирования платы. Возможны печатные платы с количеством медных слоев до 16. Конфигурации продукта могут ограничивать размер конструкции. Proteus — это проприетарный программный пакет, который используется для автоматизации проектирования электроники. Это программное обеспечение используется техническими специалистами и разработчиками электроники для создания схем и электронных распечаток, которые можно использовать для изготовления печатных плат. Proteus можно использовать для моделирования схем и виртуальных систем.

Proteus 8 предлагает множество различных функций, таких как захват схемы, компоновка печатной платы и исходный код. Версия 8 отличается от предыдущих версий структурой приложения и общей базой данных. Это позволяет выполнять захват схемы и компоновку печатной платы с общей базой данных и синхронно. Proteus интегрирует модули ISIS, ARES и 3D Viewer в виде модулей с вкладками. Эта программа позволяет отражать изменения схемы в печатной плате и спецификации в режиме реального времени.

Это основной компонент, включенный во все конфигурации продукта. Предварительный выбор микроконтроллера можно найти в окне захвата схемы, а выбор заголовочного файла — в окне исходного кода. Программное обеспечение Proteus 8 может сделать всю работу. Пробная версия не может сохранять или распечатывать и поэтому очень ограничена. Затем выберите макет схемы из каждой категории. По умолчанию будет формат А4. Вы также можете выбрать другой макет из предоставленного списка.

Нажмите кнопку «Новый проект». Откроется всплывающее окно, в котором вы можете назвать проект и выбрать каталог для его сохранения. «Расширение .pdsprj» автоматически сохранит его. Щелкните значок Proteus 8 на рабочем столе и откройте домашнюю страницу Proteus 8. Эта версия будет выглядеть иначе, чем предыдущая, в которой открывалась непосредственно схематическая компоновка.

Аналогичное программное обеспечение

Этот пакет включает в себя моделирование схем SPICE в смешанном режиме, анимированные компоненты и модели микропроцессоров. Он позволяет совместно моделировать полные конструкции на основе микроконтроллеров. Proteus также может имитировать взаимодействие программного обеспечения, работающего на микроконтроллере, с любой подключенной к нему аналоговой или цифровой электроникой. Он имитирует все периферийные устройства на поддерживаемых процессорах.

Вы можете приобрести его во многих конфигурациях в зависимости от того, насколько велика конструкция и что вам нужно для имитации микроконтроллера. Все продукты PCB Design имеют автотрассировщик и базовые возможности моделирования SPICE в смешанном режиме. Теперь вам нужно выбрать установленный компилятор и микроконтроллер, которые вы хотите использовать.

PC-B — так называлась первая версия Proteus Design Suite. Он был создан Джоном Джеймсоном, председателем правления компании, в 1988 году для DOS. В 1990 году был добавлен Schematic Capture. Позднее на него была перенесена среда Windows. Proteus был первым, кто интегрировал смешанное моделирование SPICE. Моделирование микроконтроллера было добавлено в Proteus позже в 1996. В 2002 году была введена автотрассировка на основе формы. В 2006 году произошло крупное обновление продукта, включающее в себя 3D-визуализацию досок. В 2011 году для моделирования была добавлена ​​специальная среда IDE, а в 2015 году стал доступен экспорт/импорт MCAD. Выпуски продуктов с функциональными возможностями обычно выпускаются раз в два года, а пакеты обновления на основе обслуживания могут выпускаться по мере необходимости. Продукт National Instruments Corporation для аналогового и цифрового моделирования схем может быть правильным выбором для вас. Это одна из самых популярных программ в этой области.

Multisim может быть не лучшим выбором, если вас больше интересует моделирование микропроцессоров. Однако в Proteus есть множество библиотек, которые могут имитировать различные модели. Каждый преуспевает в разных вещах, поэтому вы можете выбрать, какой из них использовать. Proteus Design Suite для Windows — это приложение, которое позволяет создавать схемы, моделировать и проектировать топологии печатных плат.

Proteus хранит информацию о дизайне, макете и общей базе данных в одном файле проекта. Это тип бактерий, которые встречаются в пищеварительном тракте человека, и вы, возможно, слышали о нем, если работаете в области медицины. Это популярная программа для проектирования электроники, которую высоко ценят инженеры и профессионалы. Его можно использовать для моделирования сложных электронных схем и микропроцессоров. Он объединяет инструменты, которые позволяют нам проектировать и моделировать в среде Arduino. В настоящее время это одна из самых популярных досок. Из модуля захвата схемы информация о подключении автоматически передается в модуль PCB Layout в виде списка соединений.

Proteus, бесплатная пробная программа, опубликованная в списке программ Math & Scientific Tools List of Programs, является частью Business. Модуль 3D Viewer позволяет просматривать плату в 3D с полупрозрачным планом высоты, представляющим ее корпус. Выходные данные STEP можно использовать для передачи в программное обеспечение САПР, такое как Solidworks или Autodesk, для точного монтажа и позиционирования платы. Чтобы помочь вам оценить все аспекты программного обеспечения, существует большая коллекция образцов проектов. Мы впервые представили расширенную поддержку автоматического согласования длины печатной платы.

Системные требования Proteus 8

• Операционная система: Windows XP/Vista/7/8
• Память (ОЗУ): требуется 256 МБ ОЗУ.
