Проверка асинхронного двигателя мультиметром. Проверка однофазного электродвигателя мультиметром: полное руководство

Как правильно проверить обмотки однофазного двигателя мультиметром. Какие неисправности можно выявить при помощи тестера. На что обратить внимание при диагностике однофазного электромотора.

Устройство однофазного электродвигателя: что нужно знать перед проверкой

Однофазные электродвигатели, несмотря на название, имеют в своей конструкции как минимум три обмотки:

• Две обмотки в статоре — рабочая и пусковая
• Короткозамкнутая обмотка ротора

Рабочая и пусковая обмотки статора подключаются параллельно. При этом непосредственно в работе участвует только рабочая обмотка, а пусковая нужна для создания пускового момента при запуске двигателя.

Клеммы рабочей и пусковой обмоток выводятся на корпус двигателя — именно к ним подключается питание. Две клеммы подключаются к сети, остальные выполняют коммутационные функции.

Зачем в однофазном двигателе нужны две обмотки статора

Наличие двух обмоток в статоре однофазного двигателя необходимо для создания вращающегося магнитного поля и обеспечения пускового момента. Различают два основных типа однофазных двигателей:

1. С пусковой обмоткой — пусковая обмотка включается через конденсатор только при запуске и отключается при наборе номинальных оборотов
2. С рабочим конденсатором — вспомогательная обмотка постоянно включена через конденсатор

Знание устройства обмоток критически важно для правильной проверки работоспособности однофазного двигателя мультиметром.

Как отличить рабочую и пусковую обмотки однофазного двигателя

Для определения типа обмотки можно использовать следующие методы:

Визуальный осмотр

Обратите внимание на сечение проводов обмоток — у пусковой обмотки оно обычно тоньше. Однако этот метод не всегда надежен.

Измерение сопротивления

Наиболее точный способ — измерение сопротивления обмоток мультиметром:

1. Переключите мультиметр в режим измерения сопротивления
2. Подключите щупы к выводам первой пары проводов и запишите показания
3. Измерьте сопротивление второй пары проводов
4. Сравните результаты — сопротивление рабочей обмотки всегда меньше пусковой

Например, если первая пара показала 16.5 Ом, а вторая 34.5 Ом — первая пара относится к рабочей обмотке, вторая к пусковой.

Подготовка к проверке однофазного двигателя мультиметром

Перед началом диагностики необходимо выполнить следующие подготовительные действия:

• Полностью обесточить электродвигатель, отключив его от сети
• Откалибровать мультиметр, замкнув щупы накоротко и выставив нулевые показания
• Провести внешний осмотр двигателя на предмет видимых повреждений

Помните, что измерения под напряжением могут привести к выходу из строя и двигателя, и измерительного прибора.

Пошаговая инструкция по проверке однофазного электродвигателя

Основные этапы диагностики однофазного электромотора мультиметром:

1. Проверка изоляции обмоток

1. Установите мультиметр на максимальный диапазон измерения сопротивления
2. Подключите один щуп к корпусу двигателя
3. Поочередно касайтесь вторым щупом выводов обмоток
4. В норме сопротивление должно быть очень высоким — от сотен килоом до мегаом

2. Проверка целостности обмоток

1. Переключите мультиметр на меньший диапазон (200 Ом)
2. Измерьте сопротивление между выводами каждой обмотки
3. Сравните полученные значения — должны быть близки к паспортным

3. Проверка на межвитковое замыкание

1. Измерьте сопротивление каждой обмотки несколько раз
2. Сравните результаты — значительные колебания указывают на замыкание

При обнаружении любых отклонений от нормы дальнейшую диагностику лучше доверить специалисту.

Основные неисправности однофазных электродвигателей

С помощью мультиметра можно выявить следующие распространенные проблемы однофазных электромоторов:

Обрыв обмотки

При обрыве обмотки мультиметр покажет бесконечное сопротивление между ее выводами.

Короткое замыкание на корпус

Низкое сопротивление между любым выводом обмотки и корпусом двигателя указывает на пробой изоляции.

Межвитковое замыкание

Проявляется в значительных колебаниях сопротивления обмотки при повторных измерениях.

Проверка конденсатора однофазного двигателя

Для проверки пускового или рабочего конденсатора однофазного электродвигателя:

1. Установите мультиметр в режим измерения емкости
2. Разрядите конденсатор, замкнув его выводы
3. Подключите щупы к выводам конденсатора
4. Сравните показания с номинальным значением

Отклонение более чем на 20% говорит о необходимости замены конденсатора.

Заключение: когда нужно обращаться к специалисту

Хотя базовую диагностику однофазного электродвигателя можно провести самостоятельно, в следующих случаях лучше обратиться к профессионалу:

• Неоднозначные или противоречивые результаты измерений
• Подозрение на серьезную неисправность (например, межвитковое замыкание)
• Необходимость точных измерений для сложного ремонта
• Отсутствие опыта работы с электрооборудованием

Помните, что неправильная диагностика или ремонт могут привести к еще более серьезным повреждениям двигателя или даже представлять опасность для человека.

Как проверить обмотку электродвигателя мультиметром

Электродвигатели сопровождают конструкции разных устройств и оборудования. Если оно дало сбой, возможно, причина именно в поломке мотора, который является сердцем всей системы. Иногда убедиться в этом можно, просто взглянув на движок. Если же явных видимых повреждений нет, скорее всего, внутри оборвана цепь или случилось короткое замыкание. Обнаружить проблему можно с помощью тестера. Мы расскажем вам, как проверить обмотку электродвигателя мультиметром на исправность.

Contents

• 1 Правила безопасности
• 2 Общая инструкция, как проверить двигатель мультиметром
  • 2.1 Проверяем обрыв
  • 2.2 Тестируем на замыкание между витками
  • 2.3 Проверяем на короткое замыкание
• 3 Проверка асинхронных движков
• 4 Проверка коллекторных движков
  • 4.1 Вопрос — ответ

Правила безопасности

Перед проверкой движка убедитесь в исправности вилки и шнура всего прибора. Если в устройство поступает электроток, контрольная лампочка будет светиться. Если с подачей тока все в порядке, приступаем к проверке мотора, который сначала нужно демонтировать из корпуса агрегата. Выполнять эту операцию можно только при его полном обесточивании!

Не лишним будет проверить исправность мультиметра. Чаще всего уменьшается заряд батареек, из-за чего показания могут быть неточными.

Общая инструкция, как проверить двигатель мультиметром

Не все движки можно протестировать мультиметром. К примеру, сложно проверять электродвижки постоянного тока, потому что их обмотка с нулевым сопротивлением. Для исследования применяется такой способ: одновременно проверяются значения с вольтметра, амперметра и вычисляются результаты по закону Ома.

Так нужно протестировать все сопротивления якорных обмоток, измеряя показания между коллекторными пластинами. Различия в значениях указывают на неисправность. Отличия между соседними коллекторными пластинами в исправном механизме составляют максимум 10%. Только если имеется уравнительная обмотка, эта цифра может подняться до 30% в норме.

Электромашины переменного тока делятся на синхронные, асинхронные (например, трехфазные) и коллекторные. Их можно протестировать обычным измерителем. Советуем прочитать статью о правильном использовании мультиметра.

Итак, узнаем, как прозванивать двигатель мультиметром.

Проверяем обрыв

Если произошел обрыв одной фазы в обмотке, которая соединена “звездочкой”, в ней не будет тока, а в иных фазах его значение завышенное. В такой ситуации мотор не функционирует. Ещё может произойти обрыв параллельной фазной ветви, из-за чего перегревается исправная ветвь.

При обрыве одной обмоточной фазы (меж двух проводников), которая соединена “треугольником”, в других проводниках будет намного меньше тока по сравнению с третьим. Обрыв роторной обмотки приводит к снижению оборотов движка, появляется вибрация, гудение.

Мультиметром важно прозвонить каждую обмотку, прозвания её и тестируя сопротивление. Несколько общих моментов, как прозвонить электродвигатель мультиметром:

1. Если мотор функционирует от 220 В, важно прозвонить рабочую или пусковую обмотки. Показания последней должны быть больше первой в полтора раза.
2. В движках, которые работают от 380 В, подключаемых “треугольничком” или “звездочкой”, схема разбирается и отдельно проверяются все обмотки. Омы должны быть практически равные (отличия максимум 5%). Если произошел обрыв, тестер покажет слишком большие Омы, то есть бесконечное сопротивление.

Кроме того, можно использовать режим прозвонки на мультиметре, благодаря чему проверка осуществляется быстрее, потому что при обрыве нет звука, а он указывает на исправность обмотки.

Тестируем на замыкание между витками

Такое замыкание вызывает гудение мотора, который становится менее мощным. Для его выявления лучше использовать мультиметр, дающий самую малую погрешность.

Всё, что нужно сделать для измерений, — подключить наконечники щупов тестера к кончикам различных витков и проверить, есть ли контакт при прозвонке или в режиме тестирования сопротивления. Отличие больше 10% говорит о возможности замыкания.

Проверяем на короткое замыкание

Проверка электродвигателя мультиметром осуществляется так:

1. Выбрать на измерителе максимальный диапазон сопротивления.
2. Соединить щупы между собой, чтобы убедиться в работоспособности тестера.
3. Один наконечник соединить с корпусом движка.
4. Другой наконечник по очереди присоединить к выводам всех фаз.

Работоспособный мотор показывает высокие значения на мультиметре, это могут быть сотни и тысячи МОм (мегаомы).

Ещё удобнее прозванивать корпус. Для этого нужно сделать всё то же самое, но в режиме прозвона. Если слышите звук, значит, обмоточная изоляция нарушена и произошло замыкание.

Теперь немного подробнее поговорим о том, как мультиметром прозвонить моторчики разных видов.

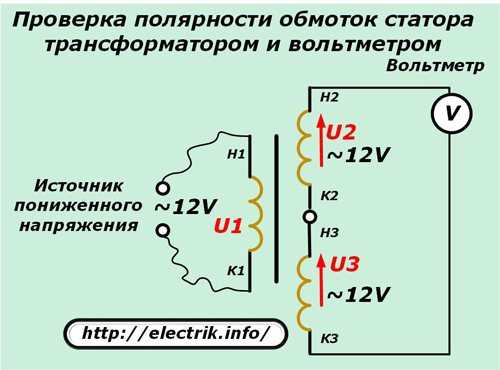

Проверка асинхронных движков

Именно асинхронные движки чаще всего эксплуатируются в бытовых агрегатах, которые функционируют от 220 В. После того, как вынули мотор из оборудования, нужно замерить сопротивление между моторными выводами:

1. Выбрать функцию измерения сопротивления и диапазон до 100 Ом.
2. Соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.

Также важно проверить утечку тока:

1. Выбрать функцию измерения сопротивления с диапазоном 2000 кОм.
2. По очереди соединять каждую клемму с корпусом движка.
3. На дисплее не должно быть значений. Если вы используете аналоговый мультиметр, стрелка не отклоняется.

Если выявляются проблемы, придется разбирать устройство, чтобы провести более тщательные исследования. Часто возникает межвитковое замыкание. Для их выявления выбирается диапазон 100 Ом, после чего прозванивается каждый контур статора. Сильное отклонение одного показания от другого говорит о замыкании обмотки.

Видео о том, как прозвонить двигатель мультиметром:

Проверка коллекторных движков

Такие моторы применяют в цепи постоянного тока. Перед тем, как прозванивать электродвигатель мультиметром, лучше всего полностью разобрать мотор.

На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать.

Какой показатель считается нормальным, написано в технической документации к двигателю, но на исправность указывает невысокое сопротивление. Если движок очень мощный, сопротивление статора будет совсем маленьким. В моторах с обычной мощностью сопротивление обмотки может быть в пределах 5-30 Ом. Для прозвонки необходимо наконечниками щупов мультиметра дотронуться до выводов обмоток. Если хотя бы в одном контуре нет сопротивления, использовать устройство не нужно.

У ротора коллекторного движка много обмоток, но тестировать якорь легко. Проверка мультиметром двигателя коллекторного типа:

1. Выбрать функцию измерения сопротивления и диапазон в 200 Ом.
2. Поместить наконечники щупов на коллекторе так, чтобы они были как можно дальше друг от друга.
3. Если на дисплее тестера показываются какие-то цифры, без снятия щупов нужно немного провернуть ротор, чтобы другая обмотка соединилась с щупами.
4. Если показания почти равные, с якорем всё в порядке.

Также полезно проверить устройство на утечку электротока.

Подробное видео о том, как проверить мультиметром моторчик коллекторный:

Теперь вы знаете, как проверить обмотку электродвигателя мультиметром и сможете тестировать разное оборудование. Даже если вы захотите узнать, как прозвонить мультиметром насос, вам будет полезна эта статья, ведь у бензонасосов тоже есть электромотор. Также вы сможете проверить движок домашней стиральной машины. Словом, умея пользоваться тестером, можно “дружить” с самым разным оборудованием.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить электродвигатель цифровым мультиметром?

Имя: Максим

Ответ: Перед проверкой движка убедитесь в исправности вилки и шнура всего прибора. Если с подачей тока все в порядке, мотор нужно демонтировать из корпуса агрегата. Выполнять эту операцию можно только при его полном обесточивании. Затем можно приступать к проверке асинхронного или коллекторного мотора.



Вопрос: Как проверить электродвигатель на обрыв мультиметром?

Имя: Алексей

Ответ: Если мотор функционирует от 220 В, важно прозвонить рабочую или пусковую обмотки. Показания последней должны быть больше первой в полтора раза. В движках 380 В, подключаемых “треугольничком” или “звездочкой”, схема разбирается и отдельно проверяются все обмотки.



Вопрос: Как проверить асинхронный электродвигатель на исправность мультиметром?

Имя: Даниил

Ответ: Чтобы замерить сопротивление между моторными выводами, нужно выбрать функцию измерения сопротивления и диапазон до 100 Ом. Затем соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.



Вопрос: Как проверить моторчик на короткое замыкание мультиметром?

Имя: Тагир

Ответ: Выбрать на измерителе максимальный диапазон сопротивления. Один наконечник от мультиметра соединить с корпусом движка. Другой по очереди присоединить к выводам всех фаз. Ещё можно прозвонить корпус.



Вопрос: Как проверить коллекторный двигатель мультиметром?

Имя: Егор

Ответ: На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать. У ротора коллекторного движка много обмоток, но тестировать якорь не сложно.



Как проверить однофазный двигатель мультиметром?

Содержание

• 1 Как проверить однофазный двигатель? Начнем с обмоток
  • 1.1 Зачем в однофазном двигателе две обмотки
  • 1.2 Учимся определять пусковые и рабочие обмотки в однофазных асинхронных двигателях
    • 1.2.1 Осмотрите изделие
    • 1.2.2 Сечение
    • 1.2.3 Завершающий этап
• 2 Прозваниваем однофазный двигатель с помощью мультиметра
  • 2.1 Подготовительный этап проверки
  • 2.2 Непосредственная проверка двигателя мультиметром
• 3 Проверяем однофазный коллекторный электропривод
  • 3.1 Частые неисправности
  • 3.2 Редкие неисправности
• 4 Проверка конденсатора с использованием мультиметра
• 5 Поломки, которые можно определить с помощью мультиметра
  • 5. 1 Оборвалась обмотка
  • 5.2 Проверка на наличие короткого замыкания
  • 5.3 Проверка на наличие межвиткового замыкания
• 6 Проверка борно
• 7 Подведем итог

Прозвонка электродвигателя достаточно простой процесс, однако, требует знания некоторых тонкостей и внимательности от проверяющего. Какие знания понадобятся при подготовке к прозвону? Что представляет собой проверка привода с помощью мультиметра? Разберемся ниже.

Устройство однофазного двигателя

Несмотря на свое название, однофазные двигатели имеют в своей конструкции три катушки, и это минимум. Две из них расположены в статоре, из подключают параллельно. При этом непосредственно работает только одна, вторую называют пусковой. Клеммы рабочей и пусковой обмоток выводятся на корпус агрегата, с их помощью и происходит включение привода в сеть. К сети подключаются две из них, все оставшиеся выполняют коммутационные функции. Обмотку ротора делают короткозамкнутого типа.

Чтобы была возможность менять мощность прибора, катушку обмотки могут сделать из двух частей. Включаться они будут последовательно.

Определить вид обмотки (рабочая и пусковая) можно визуально, обратив внимание на сечение провода, измерив сопротивление с помощью тестера. О методах определения типа обмотки, чем они отличаются и зачем нужны в однофазном двигателе поговорим подробнее.

Схема обмоток в однофазном электродвигателе

Зачем в однофазном двигателе две обмотки

Все обсуждаемые сегодня электромоторы обладают небольшой мощностью. Магнитопровод однофазной машины содержит обмотку из двух фаз, это и есть основная (рабочая) и пусковая. Последняя не принимает участия в непосредственной работе двигателя.

Такая пара обмоток нужна, чтобы заставить ротор однофазного двигателя вращаться. Наиболее популярные из таких приводов делятся на два подтипа: электродвигатели с пусковой обмоткой и те, которые содержат в конструкции рабочий конденсатор.

В первом случае, так сказать, не рабочая обмотка будет включаться через конденсатор во время запуска мотора, а когда агрегат придет в нормальную работу (скорость вращения станет постоянной), она сама по себе выключиться. Привод же продолжит свою работу при одной рабочей обмотке. Информация о конденсаторе, как правило, указана на специальной табличке на корпусе электродвигателя. Его характеристики непосредственно зависят от конструкции.

Однофазные асинхронные двигатели, содержащие рабочий конденсатор, всегда работают с включенной вспомогательной обмоткой. Она включена через этот самый конденсатор. Емкость такого конденсатора также зависит от его конструктивных особенностей.

Другими словами, двигатель с пусковой обмоткой характерен ее выключением после запуска. А вот при конденсаторной вспомогательной обмотке – ее постоянной работой, т.к. включение происходит через постоянно работающий (даже во время работы привода) конденсатор.

Чтобы правильно проверить работоспособность двигателя с одной фазой, знания об устройства его обмоток критически важны. Отличия между ними можно найти в сечениях проводов, количестве витков, величине сопротивления каждой из них (их можно измерить разными типами тестеров или с помощью омметра).

Учимся определять пусковые и рабочие обмотки в однофазных асинхронных двигателях

Конечно, наличие маркировки на обмотке решает эту проблему. Но зачастую в случае ремонта или замены обмоток, она не сохраняется. Как же тогда определить, что за обмотка перед вами? Вот и обсудим теоретическую и практическую стороны определения пусковой и рабочей обмоток.

Осмотрите изделие

Для наглядности возьмем двигатель, который был установлен в стиральной машине времен СССР. Сама же машинка уже давно на металлоломе.

После визуального осмотра таблички-шильдика на двигателе, как и в этом случае, вы можете не обнаружить, все же возраст мотора говорит сам за себя. В таком случае всю информацию можно найти в интернете. Оказалось, что двигатель содержит в конструкции пусковую обмотку и релейный пуск.

Из двигателя виднеются четыре провода: два красноватых, два голубоватых. Эти провода еще называются выводами обмоток.

Из-за отсутствия какой-либо маркировки, сходу определить какая обмотка пусковая, а какая рабочая невозможно. В такой ситуации нужно обратить внимание на сечение проводников.

Сечение

Посмотрите на провода, которые выходят из электромотора, а точнее на их толщину. Одна из пар будет тоньше. Это пусковая обмотка. Следовательно, пара потолще – рабочая.

Может статься, что сечения на обоих проводах одинаковые, как и в нашей ситуации. Так зрительно определить, где какая обмотка также невозможно.

Но если разница в толщине проводов заметна, не доверяйтесь лишь диаметру. Чтобы определить обмотки наверняка, измеряйте их сопротивление.

На этом этапе переходим к измерению сопротивления обмоток однофазного двигателя переменного тока.

Завершающий этап

Измерение сопротивления

Для измерения сопротивления обмоток однофазного двигателя вам понадобится мультиметр, на котором нужно выбрать прозвонку (или режим измерения Ом).

Провода, выглядывающие из электродвигателя (любая пара) соединяем с любыми выводами мультиметра, измеряем значение.

Если видите на экране цифру один, повторите измерение с любым другим концом.

Запишите сопротивление, которое показала первая выбранная пара (в данном случае вышло 16,5 Ом). После этого щупы измерительного прибора нужно прицепить к двум оставшимся выводам (вторая пара проводов) и произвести замер.

Полученные данные тоже нужно записать, а затем сравнить с первым замером.

Сопротивление исправной рабочей обмотки всегда будет иметь значение меньше, чем у пусковой. Вторая пара проводов, согласно мультиметру, показала сопротивление 34,5 Ом. Таким образом, можно смело утверждать, что первая пара проводов говорит о принадлежности к рабочей обмотке, а вторая, соответственно, к пусковой.

Обозначьте обе обмотки, что в будущем не пришлось проделывать все это заново. Удобно для этого использовать небольшую трубочку из винила.

Маркировать концы проводов (выводы) можно по современным стандартам вот так:

• знаками U1-U2 помечают рабочую обмотку;
• знаками B1-B2 помечают пусковую обмотку.

Такие обозначения ставятся в тех случаях, когда из двигателя видно четыре вывода, в данной ситуации.

Однако, на вашем пути может встретиться двигатель, который имеет лишь три вывода. Что делать?

Итак, замеры каждого из трех выводов будут выглядеть примерно вот так: 10 Ом, 25 Ом и 15 Ом. Завершив эти измерения нужно сразу приступать к другим. Важно найти вывод, который с двумя другими выводами будет показывать 10 и 15 Ом. Поздравляем! Вы наши сетевой провод. Вывод, показывающий сопротивление 10 Ом тоже сетевой, а тот, что показывал 15 Ом – пусковой. Он соединяется со вторым сетевым через конденсатор. Кстати, чтобы изменить направление вращения в таком двигателе, придется добираться до самой схемы обмотки.

Иногда измерения могут быть величиной 10 Ом, 10 Ом и 20 Ом. Это норма, такие обмотки тоже существуют, их также ставили на различные бытовые приборы. Особенность такого двигателя заключается в том, что какая именно обмотка будет пусковой, а какая рабочей совершенно не имеет значения. Они одинаковы. Просто одну из них (ту, что будет пусковой) нужно подключить через конденсатор.

Вот мы и разобрались в простых методах распознавания пусковых и рабочих обмотках. Теперь вы сможете отличить составляющие двигателя даже в том случае, когда отсутствует шильдик и любая маркировка выводов. Предлагаем немного подытожить всю информацию:

1. В случае, когда двигатель имеет четыре вывода, нужно лишь найти концы обмоток, в которых легко разобрать после замера. Провод, где значение сопротивления меньше – обмотка рабочая, больше – пусковая. Подключить все выводы очень просто: напряжение 220 В подают на те провода, которые потолще. А один из кончиков проводов пусковой на один из рабочей. При этом на какой именно кончик вывода рабочей обмотки совершенно не важно, ведь направление вращения от этого никак не зависит (так же как и, скажем, от того, какой стороной вы вставите вилку в розетку). Вращение меняется лишь от того, какой конец пусковой обмотки вы подключили.
2. При наличии лишь трех проводов в качестве вывода обмоток, сетевым будет тот, что показывает меньшее сопротивление, а также тот, что при соединении с другими двумя покажет сопротивление 10 Ом и 15 Ом (если измерения сопротивления каждого из них дало 10 Ом, 25 Ом и 15 Ом). Тот что показал 15 Ом на мультиметре – вывод пусковой обмотки.
3. Если вы встретили трехпроводный вывод, и сопротивление каждого из проводов (как пример) 10 Ом, 10 Ом и 20 Ом, обе обмотки могут быть и рабочей и пусковой.

Чтобы выявить поломки электропривода в бытовых условиях достаточно использовать мультиметр. Во-первых, не у всех есть дорогое профессиональное оборудование (это скорее исключение), во вторых для определения большинства неисправностей этого прибора хватает, что называется, с головой. Тут вам не понадобится никакой специалист.

Самая основная неисправность в однофазных двигателях – прекращение вращения. Причина такой поломки определяется достаточно просто. Мультиметр переключают в режим вольтметра и проверяют подачу напряжения, которое питает двигатель. Если с напряжением все в порядке, то неисправность заключается в самом двигателе, его электрической части. Это, конечно, говорит о необходимости проверки состояния подключения и прозвона обмоток. Для этого, зачастую, также используют мультиметр.

Но как правильно подготовится к прозвону двигателя?

Подготовительный этап проверки

Замкните щупы мультиметра

Перед проведением диагностики нужно выполнить следующие действия:

1. Отключить машину от питания. Если сопротивление обмотки измеряется с включенной в электросеть цепью, агрегат сломается.
2. Замкните щупы мультиметра, выставите нулевые значения. Это называется калибровкой аппарата.
3. Внимательно проведите осмотр двигателя. Его могло затопить, некоторые детали могут отломаться, возможно, слышен запах горелого. В таком случае прозванивать агрегат бессмысленно, ведь поломка очевидна.

Асинхронные, однофазные и трехфазные, коллекторные – прозвон всех двигателей происходит одинаково. Методика не отличается в зависимости от разницы конструкций агрегатов, так как все различия столь основательны. Тем не менее в диагностике присутствуют некоторые детали, игнорировать которые нельзя.

Непосредственная проверка двигателя мультиметром

Наиболее распространенные поломки делятся на две основные группы:

• присутствует контакт там, где он не должен быть;
• отсутствует контакт там, где он должен быть.

Рассмотрим, как прозвонить однофазный электромотор переменного тока с помощью мультиметра. Он имеет две катушки, одна из которых рабочая, а вторая вспомогательная. На уровень работоспособности двигателя огромное влияние имеют уровень надежности контактов, качество изоляции и правильность намотки.

1. Первое, что нужно сделать: проверить наличие замыкания на корпус. Тут нужно помнить о том, что все значения на мультиметре будут приблизительные. Чтобы получить точные данные, понадобится более дорогостоящие и точные устройства измерения.
2. Значение измерений на приборе устанавливаются на максимальные.
3. Щупы соединяют между собой. Так можно убедиться в том, что сам мультиметр исправен и правильно настроен.
4. Затем один щуп соединяют с корпусом привода. При наличии контакта можно подсоединять и второй щуп. Отслеживайте показания.
5. Если ничего не сбоит, коснитесь щупом вывода фаз.
6. При качественной изоляции прибор будет показывать высокое значение сопротивления. Оно может быть в пределах даже нескольких тысяч мегаом.

Помните, что измеряя сопротивление изоляции мультиметром вы всегда будете получать высокие показания (выше допустимых норм). Это связано с тем, что электродвижущая сила прибора составляет максимум 9 В, а двигатель, как мы знаем выполняет работу с напряжением 220 В или даже 380 В. Закон Ома говорит, что величина сопротивления зависит от величины напряжения, поэтому нужно всегда делать скидку на разницу.

Обязательной является и проверка целостности обмоток. Нужно прозвонить все концы, которые входят в клеммную коробку агрегата. Если есть обрыв, то проверку лучше остановить, ведь логики в дальнейшей диагностике нет. Сначала нужно поработать над решением этой проблемы.

Зная правила и порядок прозвона однофазного двигателя с помощью мультиметра, вы можете легко экономить на диагностике и ремонте, когда в двигателе действительно присутствуют лишь мелкие поломки. Но если вы понимаете, что все не так просто или просто не понимаете, что не так с вашим электродвигателем, лучше отнести его к профессионалу, который проведет более детальную проверку дорогостоящими и чувствительными приборами.

Чтобы определить и устранить неисправность в коллекторном двигателе, его, скорее всего, придется разобрать.

Частые неисправности

Перед разборкой обязательно посмотрите на искрение, которое обычно происходит в контактно-щеточном механизме. В случае, когда вы заметили повышенный уровень искрения, стоит проверить контакт щеток или наличие межвиткового замыкания в самом коллекторе.

Как правило, основные причины, по которым ломаются коллекторные двигатели – это сильно изношенные щетки или почерневший коллектор. Старые щетки обычно меняют на новые. Они должны быть одинаковыми по размеру и форме. Лучше всего ставить оригинальные детали (от того же производителя, что и двигатель). Менять их достаточно просто: снимается (сдвигается) фиксатор или откручивается болт. Некоторые модели двигателей могут требовать смены не только щеток, но и щеткодержателей. Не забудьте о подключении медного поводка к контакту.

В случае, если щетки в норме, проверьте пружины, которые их прижимают, растянув их.

При потемнении контактной части коллектора, почистите ее, используя мелкую наждачную бумагу. Ее еще называют нулевкой.

Временами на месте, где происходит контакт щеток и коллектора, образуется некая канавка. Ее нужно проточить, используя станок.

Однофазный коллекторный двигатель

Еще одной распространенной поломкой коллекторного однофазного двигателя можно назвать износ подшипников. Если корпус сильно вибрирует во время работы и подшипники бьются, они точно подлежат замене. Если запустить ситуацию, упомянутые детали будут касаться ротора и статора, что может быть чревато их неизбежной заменой. Это уже сложнее и дороже.

Редкие неисправности

Намного реже в коллекторных двигателях случаются обрывы и выгорания обмоток и мест подключения. Также редко можно встретить оплавления, замыкания ламеля пылью графита.

Чтобы избежать таких поломок, во время внешнего осмотра нужно всегда обращать внимание на:

• цельность обмоток;
• наличие почернения на обмотках;
• прочность контакта ламелей коллектора с выводами проводов. Если есть необходимость, то их нужно перепаять;
• количество графитовой пыли между ламелями коллектора. Обязательно удалите пыль, если нужно;
• присутствие горелого запаха (это может быть изоляция).

При визуальном осмотре вы обнаружили, что обмотка статора/ротора повреждена? Сдайте ее на перемотку или просто замените новой.

К сожалению, повреждение обмотки не всегда можно увидеть невооруженным глазом, поэтому если очевидных поломок нет, прозвоните их с помощью мультиметра.

Проверка конденсатора мультиметром

Конечно, наиболее надежный способ проверить неисправный однофазный двигатель с конденсатором – использовать омметр для измерения величины сопротивления. Прибор точно покажет сопротивление конденсатора, а по этому уже можно делать выводы о том, насколько целостным является диэлектрик, от чего напрямую зависит исправность электронного устройства.

В бытовых условиях, когда точных значений от вас никто не требует, а вам нужно лишь узнать причину поломки, достаточно будет и мультиметра.

Алгоритм проверки следующий:

• мультиметр переключается в режим измерения Ом;
• затем нужно выставить верхнее значение сопротивления – бесконечность;
• произвести измерение сопротивления конденсатора на выводах.

Если сопротивление будет низким (а это любое значение, помимо бесконечности), то устройство, которое проходит тест, сломано. Тут либо пробит диэлектрик, либо вытек электролит.

Стрелка циферблата на тестере показывает небольшое отклонение, а затем возвращается на исходную позицию? Конденсатор исправен и потихоньку набирает емкость.

Стрелка прибора, которая отклонилась, а затем зафиксировалась на одном из значений также свидетельствует о поломке электронного устройства.

Как мы уже выяснили, мультиметр – незаменимый прибор для быстрой и многопрофильной проверки двигателей на исправность. Он найдется у всех профильных мастеров и во многих домашних мастерских. С его помощью можно выявить основные виды поломок электроприборов, и двигатели не исключение.

Наиболее частыми поломками в электродвигателях и других машинах такого типа являются следующими:

• оборвавшаяся обмотка на роторе или статоре;
• наличие короткого замыкания;
• наличие межвиткового замыкания.

Каждая проблема из списка выше заслуживает более близкого ее рассмотрения.

Оборвалась обмотка

В обрыве обмотки нет ничего удивительного, это самая распространенная неисправность в работе электроприводов. Произойти поломка может и в статоре, и в якоре.

Если в обмотке оборвалась одна фаза, то в этом месте тока не будет, а вот во второй фазе показатель тока будет завышен. Измерить это можно с помощью того же мультиметра в режиме амперметра.

В целом, эта поломка равнозначна потере фазы. Например, если обрыв внезапно произошел в то время, когда привод был в работе, двигатель начинает резко терять мощность и перегреваться. Если защита на агрегате работает правильно, то он отключится. Для решения проблемы, в основном, требуется перемотка.

В ситуации, когда обрыв произошел в роторе, частота колебания тока будет равна частоте колебания и скольжения напряжения. Из внешних признаков: сильное гудение и вибрирование, снижение оборотов привода.

Все это лишь причины поломок, но вот обнаружить их можно только если прозвонить каждую обмотку электромотора, измерив их сопротивление.

Пусковую и рабочую обмотку прозванивают в тех однофазных двигателях, которые работают при переменном напряжении величиной 220 В. Пусковая обмотка должна выдавать сопротивление, большее, чем у рабочей на 150%.

Для быстрой проверки работоспособности электродвигателя, на мультиметре также можно использовать функцию, которая называется «Прозвонка». Если цепь исправна, вы будете слышать характерный звук прибора, а в некоторых моделях присутствует и световой индикатор. Но если в цепи есть обрыв, звука вы не услышите.

Проверка на наличие короткого замыкания

Одна из привычных всем поломок в электрических двигателях – короткое замыкание на корпус. Чтобы найти поломку такого рода с мультиметром, проделайте следующее:

• установите измерение сопротивления прибором на максимальное;
• проверьте исправность самого мультиметра, соединив его щупы между собой;
• один из щупов подсоедините к корпусу двигателя;
• оставшийся по очереди присоединяйте к каждой из фаз.

Если двигатель, который вы проверяли, исправен, то сопротивление будет показывать сотни и даже тысячи мегаом.

Сделать исследование на предмет короткого замыкания в режиме «Прозвонка» еще легче. Нужно проделать те же действия, и если услышите звук (как при прозвонке обмотки), это будет свидетельствовать о наличии нарушений в целости изоляции обмотки, а также наличии короткого замыкания на корпус.

Надо отметить, что поломка такого типа не просто носит негативное влияние на сам двигатель, но опасна для жизни людей, работающих с машиной (если нет нужных средств защиты).

Проверка на наличие межвиткового замыкания

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Если вы все прозвонили согласно инструкции выше, но не избавились от подозрений в неисправности, вскройте борно электродвигателя. Это второе название клеммной коробки. Часто и густо бывает, что крепеж в коробке недостаточно крепко затянут. Провода там тоже могут отгореть. В случае использования гаек для соединения, проверьте протяжку верхней (она прикручивает проводник) гайки и осмотрите ту гайку, что служит для удержания вывода обмоток, которые уходят в двигатель.

Если следовать всем инструкциям и указаниям в статье, то мультиметром можно обнаружить большинство наиболее распространенных поломок в однофазном электродвигателе, в том числе наличие межвиткового замыкания, короткого замыкания на корпус и обрыва обмоток.

Как проверить однофазный двигатель с помощью мультиметра

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result. suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат.предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result. suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

search.product_not_found | default: » no=»» products=»» were=»» found=»»> {{translation.search.product_not_found | по умолчанию: «Товар не найден»}}

{% endif%}

{% endif%}

{% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%}

Этот веб-сайт использует JavaScript для предоставления скидок. Чтобы иметь право на скидки, включите JavaScript в своем браузере.

Как проверить однофазный двигатель с помощью мультиметра (Руководство)

Последнее обновление: 17 апреля 2023 г. Сэмом Орловским

Категории Обучение

Теги Мультиметр

Однофазные двигатели — это тип двигателя, который в основном используется в домах, магазинах, офисах и небольших непромышленных предприятиях. Как и любой другой электрический компонент, однофазный двигатель может неожиданно выйти из строя по разным причинам. Итак, чтобы выяснить настоящую причину этой проблемы, лучше всего проверить ее с помощью электрического диагностического инструмента, такого как мультиметр, мы рассмотрим это ниже.

В общем, существует несколько основных шагов для проверки однофазного двигателя с помощью мультиметра. Those basic steps are the following:

• General Inspections
• Testing the Earth Continuity and Resistance
• Testing the Power Supply
• Testing the AC Motor Winding Resistance
• Проверка сопротивления изоляции
• Проверка рабочей силы тока

Диагностический инструмент, который лучше всего подходит для этого типа проверки, — это мультиметр. В этой статье мы поговорим об однофазных двигателях и о том, как их проверить с помощью цифрового мультиметра.

Однофазный двигатель

Однофазный двигатель — это вращающаяся машина, работающая от электричества и способная преобразовывать электрическую энергию в механическую. Как правило, это небольшие двигатели с низким крутящим моментом. Однофазные двигатели бывают разных конструкций. Но что у них общего, так это пусковая обмотка, общее соединение и рабочая обмотка. Кроме того, они не могут создавать вращающееся магнитное поле. Вместо этого они могут создавать только альтернативное поле, что требует использования конденсатора при запуске. (1)

Кроме того, однофазный двигатель обычно используется в меньшем оборудовании и машинах с меньшей мощностью, например, в одну лошадиную силу. Холодильники, насосы, компрессоры, вентиляторы и переносные дрели входят в число предметов, подпадающих под эту категорию. Хотя однофазные двигатели механически просты, это не означает, что они безупречны. Из-за определенных факторов они могут работать медленно, перегреваться или даже в редких случаях не запускаться. Следовательно, крайне важно регулярно проверять его, чтобы проверить состояние вашего однофазного двигателя и причину его отказа.

Шаги по тестированию однофазного двигателя

Основной целью любого теста двигателя переменного тока является определение состояния двигателя. Итак, давайте рассмотрим, как проверить однофазный двигатель мультиметром? Ну, это просто, если вы выполните несколько основных шагов. Вот основные шаги, которые необходимо выполнить при определении состояния вашего двигателя:

#1. Общие осмотры

Этот тест является самым простым. Когда вы приобретете опыт обращения с двигателями и работы с ними, вы быстро поймете, что кажется правильным, а что нет. Итак, для однофазного двигателя необходимо сделать следующее:

1. Осмотрите двигатель. Проверьте корпус и охлаждающий вентилятор или вал на наличие ожогов или повреждений.
2. Проверните вал двигателя вручную, чтобы проверить состояние подшипника. Если вращение вала свободное и плавное, подшипник, скорее всего, в хорошем состоянии; в противном случае его следует заменить.
3. Паспортная табличка двигателя содержит ценную информацию, которая может помочь в определении состояния двигателя. Поэтому внимательно смотрите на шильдик.

#2. Проверка целостности и сопротивления заземления

Измерьте сопротивление корпуса двигателя (корпуса) и земли с помощью мультиметра. Значения сопротивления исправного двигателя не должны превышать 0,5 Ом. Любое измерение более 0,5 Ом указывает на неисправность двигателя.

#3. Проверка блока питания

Расчетные уровни напряжения однофазного двигателя составляют 230 В или 208 В. Этот уровень варьируется в зависимости от использования американской или британской системы напряжения. Таким образом, с помощью мультиметра вы всегда должны проверять, получает ли двигатель правильное напряжение питания.

#4. Проверка сопротивления обмотки двигателя переменного тока

С помощью мультиметра измерьте сопротивление обмотки двигателя (Ом). Поскольку однофазный двигатель имеет три клеммы (S, C и R), необходимо измерить сопротивление обмотки следующих клемм: C на S, C на R и S на R.

Измеренное значение S на R должно быть равным C к S + C к R. Теперь к однофазным двигателям обычно применяется следующий метод:

• S к R – показание в омах должно быть самым высоким показанием сопротивления.
• C to R — показание в омах должно быть самым низким показанием сопротивления.
• C к S – показание в омах должно быть между значениями S к R и C к R.

Любое несоответствие указывает на то, что электродвигатель либо неисправен, либо нуждается в ремонте.

#4. Проверка сопротивления изоляции Видео | KS Tips

Одним из основных признаков неисправности двигателя является выход из строя сопротивления изоляции. Сопротивление изоляции часто измеряют с помощью мегомметра или тестера изоляции между обмоткой двигателя и землей.

1. Установите тестер сопротивления изоляции на 500 В и проверьте соединение обмотки двигателя с землей.
2. Затем проверьте фазы от C до E, от S до E и от R до E.

Для электродвигателя в хорошем состоянии минимальное испытательное значение обычно составляет 1 МОм.

#5. Проверка рабочего тока

Проверьте ток полной нагрузки (FLA) с помощью соответствующего измерителя или, в идеале, токоизмерительных клещей во время работы двигателя. Затем сравните его с паспортной табличкой двигателя FLA.

Отклонение от номинального FLA может указывать на проблему с тестируемым двигателем.

Часто задаваемые вопросы

Какие преимущества дает однофазный двигатель?

Однофазные двигатели обладают многочисленными преимуществами. Однофазные двигатели дешевле в производстве, чем большинство других типов двигателей. Однофазные двигатели часто не требуют особого обслуживания, требуют небольшого ремонта и относительно просты в ремонте. Кроме того, они прослужат долгие годы, и большинство отказов однофазных двигателей происходит из-за неправильного применения, а не из-за проблем с изготовлением самого двигателя.

Каковы наиболее распространенные причины отказа однофазного двигателя?

Однофазный двигатель не запускается, нагревается, отключает устройство максимального тока или работает с перебоями по разным причинам. Основная проблема иногда может быть связана с источником питания, например, с контроллером двигателя или проводом ответвления. Другими причинами могут быть заедание ведомой нагрузки или ее термовыключатель, центробежный выключатель или конденсатор. Кроме того, сгоревший провод или неисправность обмотки, например, изношенный подшипник или деформация изоляции, могут вызвать проблемы. Их обычно заменяют, если мотору больше десяти лет и его мощность меньше одной лошадиной силы. (2)

Почему проверка электродвигателя так важна?

Поскольку электрические дефекты часто являются основной причиной отказа двигателя, очень важно выяснить, как решить эту проблему. Вы можете использовать различное электрическое диагностическое оборудование, такое как мультиметр, для проверки однофазного двигателя. Это поможет вам определить основную причину проблемы с вашим двигателем. Это упрощает выявление и устранение проблем, которые приводят к отказу электродвигателя. Когда вы обнаружите проблему с электродвигателем, вы сможете сэкономить деньги и время, предотвратив неожиданные отключения.

Подведение итогов

Трудно визуализировать причину отказа однофазного электродвигателя. Однако использование мультиметра может помочь вам выполнить быструю проверку и определить источник проблемы. Однако вам нужно будет собрать и взвесить много данных, прежде чем поместить все это в контекст.

Более того, при тестировании однофазного двигателя никогда не потребуется электричество. В результате перед началом проверки убедитесь, что двигатель отключен от источника питания.

Взгляните на некоторые из наших статей ниже.

• Как проверить двигатель вентилятора с помощью мультиметра
• Как проверить конденсатор с помощью мультиметра
• Как проверить свечу зажигания с помощью мультиметра .com/science/magnet-field
  (2) лошадиных силы – https://www.britannica.com/science/horsepower

  Ссылка на видео

  Насколько полезной была эта статья?

  Сожалеем, что это не помогло!

  Давайте улучшим этот пост!

  Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

  О Сэме Орловском

  Сертификаты: B.
