Как проверить ДМРВ на ВАЗ-2110 мультиметром. Какие основные неисправности датчика массового расхода воздуха. Как правильно провести диагностику ДМРВ. Как заменить датчик массового расхода воздуха на ВАЗ-2110.
Что такое ДМРВ и для чего он нужен
ДМРВ (датчик массового расхода воздуха) — важный элемент системы управления двигателем автомобиля ВАЗ-2110. Его основная функция — измерение количества и температуры воздуха, поступающего в цилиндры двигателя.
Зачем нужен ДМРВ на ВАЗ-2110? Данный датчик выполняет следующие задачи:
- Измеряет массу поступающего воздуха
- Определяет температуру воздуха на впуске
- Передает данные в электронный блок управления двигателем
- Позволяет ЭБУ точно рассчитать необходимое количество топлива
- Обеспечивает оптимальный состав топливовоздушной смеси
Благодаря ДМРВ двигатель работает эффективно в различных режимах, снижается расход топлива и уровень вредных выбросов. Без исправного датчика массового расхода воздуха нормальная работа инжекторного двигателя ВАЗ-2110 невозможна.
Симптомы неисправности ДМРВ на ВАЗ-2110
При выходе из строя датчика массового расхода воздуха на ВАЗ-2110 проявляются характерные признаки неисправности. Основные симптомы поломки ДМРВ:
- Повышенный расход топлива
- Нестабильная работа двигателя на холостом ходу
- Провалы при разгоне
- Снижение мощности двигателя
- Затрудненный запуск двигателя
- Появление черного дыма из выхлопной трубы
- Загорание лампы Check Engine на приборной панели
При появлении данных симптомов необходимо провести диагностику ДМРВ на ВАЗ-2110. Это позволит своевременно выявить неисправность датчика и предотвратить более серьезные поломки двигателя.
Как проверить ДМРВ на ВАЗ-2110 мультиметром
Для проверки работоспособности датчика массового расхода воздуха на ВАЗ-2110 можно воспользоваться мультиметром. Это наиболее доступный способ диагностики ДМРВ в домашних условиях.
Порядок проверки ДМРВ мультиметром:
- Установите мультиметр в режим измерения постоянного напряжения
- Подключите черный щуп к массе (зеленый провод ДМРВ)
- Красный щуп подключите к сигнальному проводу (желтый)
- Включите зажигание, не заводя двигатель
- Считайте показания напряжения на дисплее мультиметра
Какие значения напряжения должны быть на исправном ДМРВ ВАЗ-2110:
- 1,00-1,02 В — датчик в отличном состоянии
- 1,02-1,03 В — нормальное рабочее состояние
- 1,03-1,04 В — датчик начинает изнашиваться
- Более 1,05 В — ДМРВ неисправен, требуется замена
Если показания мультиметра выходят за допустимые пределы, это свидетельствует о неисправности датчика массового расхода воздуха на ВАЗ-2110.
Способы диагностики ДМРВ на ВАЗ-2110
Помимо проверки мультиметром, существуют и другие методы диагностики датчика массового расхода воздуха на ВАЗ-2110:
Визуальный осмотр
Необходимо внимательно осмотреть корпус ДМРВ на наличие трещин, сколов, следов масла. Проверить состояние контактов и разъема. Наличие загрязнений на чувствительном элементе датчика может быть причиной его неисправности.
Проверка напряжения питания
При включенном зажигании необходимо замерить напряжение питания ДМРВ. На контактах должно быть стабильное напряжение 12В и 5В соответственно. Отсутствие питания указывает на обрыв проводки.
Отключение датчика
Можно отсоединить разъем ДМРВ и завести двигатель. Если мотор заработал ровнее, вероятно датчик неисправен. Однако этот способ подходит только для кратковременной проверки.
Диагностика сканером
С помощью диагностического сканера можно считать показания ДМРВ в реальном времени, а также коды ошибок, связанные с его неисправностью. Это наиболее информативный метод диагностики.
Замена датчика массового расхода воздуха на ВАЗ-2110
Если диагностика показала неисправность ДМРВ, необходимо произвести его замену. Процедура замены датчика массового расхода воздуха на ВАЗ-2110 довольно проста:
- Отсоедините клемму аккумулятора
- Снимите воздушный фильтр
- Отсоедините разъем от ДМРВ
- Открутите два болта крепления датчика
- Аккуратно извлеките старый ДМРВ
- Установите новый датчик в обратной последовательности
- Подключите аккумулятор и проверьте работу двигателя
При установке нового ДМРВ важно правильно его подобрать. Датчик должен соответствовать модели двигателя и прошивке ЭБУ вашего ВАЗ-2110. Использование неподходящего ДМРВ может привести к нестабильной работе мотора.
Профилактика неисправностей ДМРВ
Чтобы продлить срок службы датчика массового расхода воздуха на ВАЗ-2110, следует соблюдать несколько простых правил:
- Своевременно менять воздушный фильтр
- Не допускать попадания масла на датчик
- Периодически очищать ДМРВ специальным очистителем
- Не запускать двигатель без воздушного фильтра
- Избегать попадания влаги на датчик
Регулярное обслуживание и бережное отношение позволят существенно увеличить ресурс датчика массового расхода воздуха на вашем ВАЗ-2110.
Часто задаваемые вопросы о ДМРВ ВАЗ-2110
Можно ли ездить с неисправным ДМРВ?
Эксплуатация автомобиля с неисправным датчиком массового расхода воздуха крайне нежелательна. Это приводит к повышенному расходу топлива, потере мощности и может вызвать серьезные поломки двигателя. При выявлении неисправности ДМРВ рекомендуется как можно скорее произвести его замену.
Сколько служит ДМРВ на ВАЗ-2110?
Средний срок службы датчика массового расхода воздуха на ВАЗ-2110 составляет 60-100 тыс. км пробега. Однако реальный ресурс зависит от условий эксплуатации и качества обслуживания автомобиля. При бережном отношении ДМРВ может прослужить значительно дольше.
Можно ли отремонтировать ДМРВ?
В большинстве случаев ремонт датчика массового расхода воздуха нецелесообразен. Внутренние элементы ДМРВ очень чувствительны, и любое вмешательство может нарушить его работу. Поэтому при выходе датчика из строя рекомендуется производить его полную замену на новый.
Датчик массового расхода воздуха ВАЗ 2110: проверка, замена
Датчик массового расхода воздуха ВАЗ 2110, аббревиатура которого – ДМРВ, является важным органом в системе впрыска. Также его называют расходником. Основная задача агрегата заключается в вычислении требуемого количества свежего воздуха, который попадает в цилиндры во время работы мотора. Устанавливается датчик в воздуховоде и занимается измерением температуры и количества поступающего воздуха. Под капотом его можно найти внутри впускного тракта.
Расположение ДМРВ на ВАЗ 2110
Содержание
- Принцип работы
- Основные неисправности
- Способы проверки, диагностики
- Отключение
- Проверка мультиметром
- Визуальная проверка
- Датчик массового расхода воздуха ВАЗ 2110: инструкция по замене и установке
Принцип работы
Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки.
При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.
Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.
Поврежденный датчик из-за попадания пыли
Основные неисправности
Датчик массового расхода воздуха редко выходит из строя, но если это случилось, то определить неисправности не будет сложно.
Для этого знать основные признаки, с помощью которых можно проверить состояние:
- Перерасход горючего. Об этом мы узнаем по показателям бортового компьютера. При появлении неисправности расход может вырасти на 1 литр и более.
- Снижение динамики. Двигатель не выдает тех мощностей, которые ещё вчера не были трудной задачей для ВАЗ 2110.
- Перебои в работе силовой установке. Медленное ускорение или чересчур быстрое.
- Двигатель не запускается или заводится не с первого раза.
- Плавающие обороты. Под этим понятием подразумевается, что происходит самопроизвольное повышение или понижение оборотов.
Изучив эти признаки, можно подумать, что они через общие. Чтобы наверняка убедиться в поломке ДМРВ или её отсутствия, нам нужно проверить датчик. Диагностика может быть выполнена несколькими способами.
Способы проверки, диагностики
Отключение
Вытащить датчик довольного легко. Находится он в воздушном фильтре.
Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

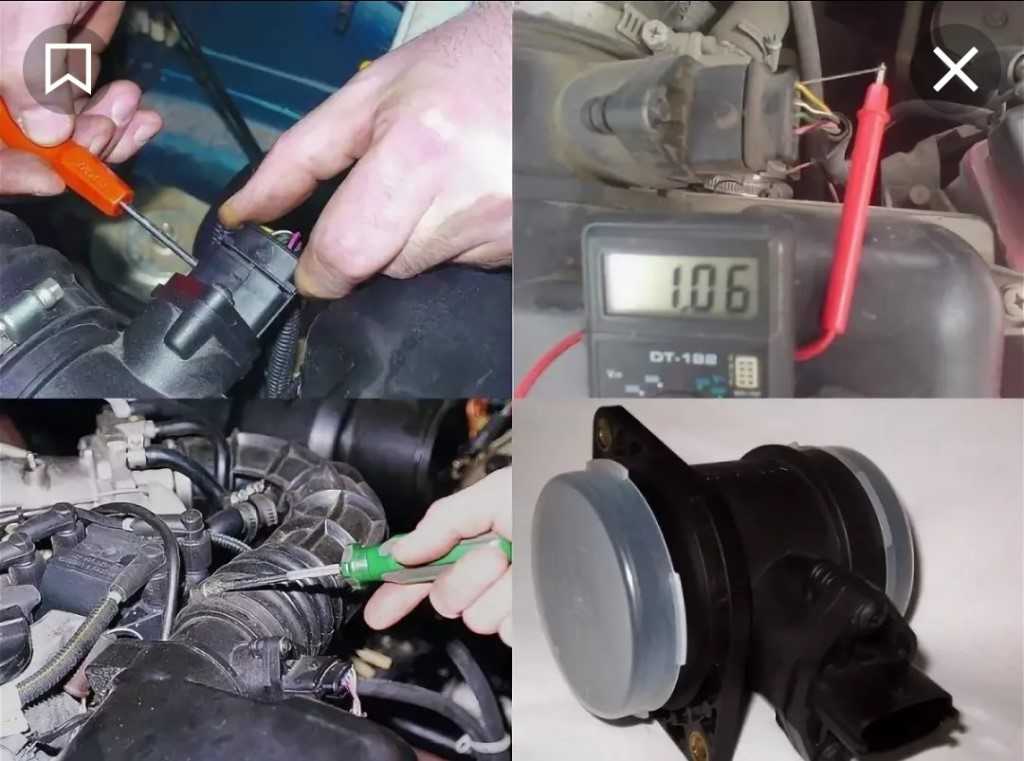

Проверка мультиметром
Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:
- Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
- Зеленый обозначает заземление;
- Провод розово- или красно-черного цвета идет от основного реле;
- Бело-серый провод отвечает за выход напряжения.
Расположение проводов и их последовательность.
В зависимости от модели, цвета могут быть другими, только расположение не меняется.
Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами. Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию.
Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:
- При хорошем состоянии показатель будет 1.01… 1.02;
- При «нормальном» — 1.02… 1.03;
- Датчик скоро перестанет работать – 1.03… 1.04;
- Предсмертное состояние расходомера сопровождается показателем 1.
04… 1.05; - Замена агрегата требуется при показании 1.05 и выше.
04… 1.05;Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.
Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».
Визуальная проверка
Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.
Капли масла на датчике — это верный признак, что он вышел из строя.
При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.
Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.
Датчик массового расхода воздуха ВАЗ 2110: инструкция по замене и установке
После демонтажа старого нерабочего датчика, можно перед покупкой попросить у приятеля на время ДМРВ с его автомобиля, а затем проверить его в своем 2110.
Если с другим датчиком мотор работает без перебоев, расход не увеличивается, значит пора заменить ваш расходомер. Это самая простая диагностика, которая может проводиться, когда появились первые признаки неисправности.Неисправности и признаки мы изучили, что такое ДМРВ теперь понятно. Если проверить удалось, и мы знаем, что расходомер вышел из строя, осталось только заменить его. Для этого нужно подготовить агрегат на замену (можно покупать нештатную модель) и отвертку. Визуальная проверка подразумевает разбор, но повторим ещё раз:
- Нужно заглушить двигатель и вытащить ключ из зажигания.
Отключаем штекер. Найти его довольно просто.
- Вытаскиваем разъем датчика, как показано на фото.
Откручивание болтов дестям ключом.
- Теперь можно демонтировать шланг на впускной трубе. Он крепится хомутами к воздушному фильтру. После удаления крепления хомутов шланг можно демонтировать.
Датчик демонтирован вместе с фильтром — готово.
- Теперь мы можем снять датчик массового расхода и выполнить замену.
Установка нового элемента выполняется точно так же.
Полезные советы как проверить дмрв на ваз 2110 мультиметром
Оставьте комментарий / От Юрий
Ваз 2110 – модель с мотором, сродни восьмерки. В течение времени его модернизировали под более мощный и выносливый несколько раз. Двигатель, как и множество самых простых оснащен множеством электронных систем и соответствующих датчиков. Далее ознакомимся с датчиком массового расхода воздуха и выясним как правильно его проверить с помощью мультиметра.
Содержание
Датчик массового расхода воздуха создан для измерения температуры воздуха и ее количества, потребляемые двигателем во время работы. Находится датчик на входе в впускной тракт, за воздушным фильтром.
Эти измерения специально созданы для правильного «приготовления» горючего. Они непосредственно передаются на ЭБУ двигателя, после чего форсунки создают правильный концентрат смеси.
Расходуемый воздух определенной температуры преобразовывается в электрические импульсы. Датчик рассчитывает циклическое наполнение цилиндров и с интервалом в 0,1с обновляет данные.
Датчик массового расхода воздуха – это совокупность рабочего и контрольного датчиков, а также нагревательного резистора.
Платиновая нить, что прогревается является одним из основных органов ДМРВ. Ее работа заключается в разогреве до 1 000 градусов. В связи с тем, какую температуру воздуха подает нить зависит вычисление ЭБУ о массе и температуре, что попадают в камеру сгорания. Основываясь на выведенных данных, подготавливается нужное количество для работы. После выполнения своей функции нить остывает.
Во время неисправности в машине стоит внимательно проверить ДМРВ.
Это можно сделать с помощью специального оборудования в виде компьютерной диагностики системы по управлению двигателем. Однако, даже новая технология, оснащенная последними возможностями, имеет возможность на ошибку. В таком случае обладатель машины имеет возможность проверить его собственноручно с помощью мультиметра. Это позволит устранить возможные риски, ведь зачастую симптомы в неисправности ДМРВ схожи с другими. В основном это:
- Высокие показатели расхода топлива.
- Постоянно срабатывание кнопки Check Engine.
- Холостые обороты плавающие или повышены.
- Потеря динамики/мощности.
- Не получается отрегулировать уровень СО.
- Двигатель постоянно глохнет после начала запуска, а обороты возможно поддерживать только благодаря открытой дроссельной заслонки.
Важно! Датчик для ДМРВ подбирают исключительно из-за версии прошивки/модели ЭБУ. Решение выбирать его в зависимости от количества клапанов или из-за объёмов двигателя, что является ошибочным и зачастую может привести к более неприятным последствиям в дальнейшем.
Для того чтобы правильно проверить ДМВР на ВАЗ – 2110 мультиметром стоит разобрать структуру работы датчика. Колодка состоит из пяти проводов разного цвета. Каждый из них функционирует по-своему:
- подача 12 Вт;
- подача 5 Вт;
- передача данных о общей массе;
- передача информации в виде сигнала о температуре воздуха;
- передача информации в виде сигнала о расходе воздуха.
Внутренняя структура может различаться в зависимости от версии прошивки на датчиках. Для выяснения контактов с подачей тока можно разобраться с помощью мультиметра. Для этого потребуется включить зажигание и проверить каждый провод на подачу тока. При отсутствии напряжения стоит проверить целостность проводов и соединение. В основном, — это основные причины поломок. После тщательной проверки стоит вновь использовать мультиметр для проверки основного показателя – величина, точность воздушного расхода.
Стоит отметить, что платиновая нитка имеет свойство изнашиваться.
В связи с этим происходит искажение импульса и увеличивает ее. Что бы проверить правильно ли подается сигнал и параметры ДМВР на ВАЗ – 2110 используют мультиметр. Для этого потребуется выставить измеритель в пределах 2 V и проверить напряжение в пределах между минус 3 и 5 контактами.
Для правильной оценки работы ДМВР стоит отталкиваться от данных, приведенных ниже:
- ДМРВ находится в хорошем состоянии и не требует замены: 0,98 – 1,03
- Стабильное состояние датчика: 1,03 – 1,04.
- Платиновая нить повреждена/деформирована и требует замену: 1,05 — 1,06
- Состояние датчика нестабильно и требует замены в срочном порядке 1,07 и выше.
Для своевременного исправления неполадок и замены нужных деталей стоит использовать мультиметр и сравнивать с актуальными параметрами его показателей.
