Проверка Катушки Зажигания — 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

  • сопротивление обмоток;
  • длительность искры;
  • энергия искры;
  • ток искры;
  • индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

  • мотор начинает «троить», причем эта проблема усугубляется со временем;
  • на морозе мотор «троит», пока не нагреется;
  • перебои в работе двигателя во влажную погоду;
  • при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

  • Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
  • Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
  • Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
  • Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

  1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
  2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
  3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
  4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

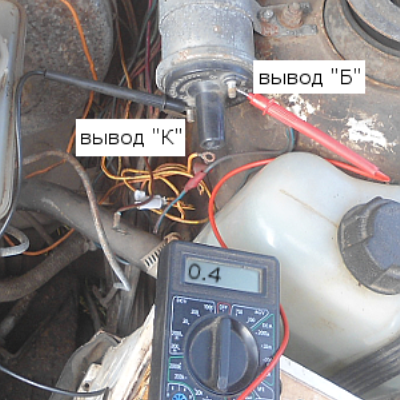

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

проверка мультиметром, устройство, принцип действия

Содержание

  • 1 Про индивидуальную катушку зажигания
  • 2 Устройство ИКЗ
  • 3 Принцип работы ИКЗ
  • 4 Симптомы неисправности катушки
    • 4.1 Признаки неисправности катушек:
  • 5 Проверка катушки зажигания
    • 5.1 Визуальная проверка
    • 5.2 Проверка мультиметром
      • 5.2.1 Начнем с проверки напряжение на колодке питания ИКЗ.
      • 5.2.2 Проверка сопротивления ИКЗ
  • 6 Видео

Про индивидуальную катушку зажигания

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда очень сложно определить, что виновата именно катушка. Если в вашем автомобиле появились такие симптомы, то следует обратить внимание на ИКЗ.

Признаки неисправности катушек:

  • Не работает один из цилиндров;
  • Автомобиль не развивает мощность;
  • Рывки при резком нажатии на педаль газа;
  • Трясется двигатель на холостом ходу;
  • Повышенная вибрация на холостом ходу;
  • Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

  • Отключаем минусовую клейму от аккумулятора.
  • Снимаем декоративную пластиковую накладку.
  • Откручиваем нужную нам катушку головкой на «10» или Torx E8.
  • Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом.  Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

В данном случае погрешность прибора 0,7 Ом

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления.

От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки.

Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Видео

Определение неисправной катушки без мультиметра.

← Предохранители Лада Приора

Датчики автомобилей ВАЗ →

Как проверить катушку зажигания мультиметром

Автор omsaananda На чтение 5 мин. Просмотров 3.2k. Опубликовано

Обновлено

Бывают моменты, когда аккумулятор полностью заряжен, а заводиться автомобиль не хочет. В этой ситуации непосвящённые водители размышляют о причинах поломки, а автовладельцы с опытом в первую очередь пытаются проверить катушку зажигания. Это один из важнейших узлов двигателя и именно неисправность в нём приводит к тому, что автомобиль отказывается заводиться. Разберёмся как проверить катушку зажигания мультиметром, чтобы выявить причину поломки автомобиля.

Содержание

  1. Возможные признаки и причины поломки
  2. Как проверить катушку зажигания мультиметром : инструкция
  3. Первый этап — подготовка
  4. Этап №2 — визуальный осмотр
  5. Третий этап — проверка мультиметром
  6. Диагностика электрической цепи тамблера
  7. Вторичная обмотка
  8. Первичная обмотка

Возможные признаки и причины поломки

Катушка зажигания преобразует низковольтное напряжение от аккумулятора и генератора в высоковольтное и направляет его на свечи. В последних появляется искра, которая воспламеняет топливо. Этот узел считается ведущим в пусковой системе, и его поломка может обездвижить транспорт на довольно долгое время.

По каким признакам можно предположить повреждение электротрансформатора:

  • отсутствие возможности завести двигатель автомобиля, при этом аккумулятор имеет достаточный заряд;
  • приборная панель транспортного средства показывает ошибку;
  • периодически наблюдаются пропуски зажигания;
  • катушка греется значительно сильнее, чем в обычных условиях.

Если автовладелец заметил подобные изменения в работе автомобиля, то скорее всего, причиной станет неисправность и следует знать, как проверить катушку зажигания мультиметром.

По каким причинам можно наблюдать подобное? Чаще всего это механические повреждения, регулярные перегревы, свечи низкого качества, а также негативное воздействие внешней среды. Например, после сильного нагрева и вибрации в процессе эксплуатации повреждается изоляция. Последнее приводит к короткому замыканию в обмотках катушки. В случае если свечи, установленные в автомобиле, не отличаются качеством, происходит перегрузка проводов высоковольтного типа и возникает обрыв обмотки.

Существует два способа проверить работоспособность электротрансформатора: создание искры между свечей и корпусом и использование мультиметра. В современных автомобилях первый может привести к непредвиденным последствиям со стороны электроники. Поэтому стоит использовать именно указанный прибор для диагностики работоспособности бобины.

Как проверить катушку зажигания мультиметром: инструкция

Опытные автовладельцы, имеющие минимальные знания в механике, разделяют процесс на три основных этапа: подготовка, визуальный осмотр и диагностика с помощью прибора. Можно отвезти машину в сервис и доверить процесс профессионалам. Но, имея мультиметр, автовладелец сможет выполнить проверку самостоятельно. Кроме того, такой процесс будет полезен для понимания принципа работы автомобиля.

Первый этап — подготовка

Собственно, процесс подготовки заключается в приобретении самого прибора необходимого для проверки. Его можно купить в специализированном магазине, а особо экономные могут попросить у соседа по гаражу (проводить проверку стоит именно там). Прибор способен определять напряжение и сопротивления. Если катушка покажет результат соответствующей норме, значит, она исправна.

Другой вопрос, как узнать нужные показатели. Можно ориентироваться на среднее значение. Но лучше если автовладелец найдёт информацию в технической документации по автомобилю. Если документ утерян или машина была куплена на вторичном рынке, то нужные данные можно найти в интернете. Индивидуальный подход в этом вопросе более предпочтителен, чем использование усреднённых показателей.

Что требуется узнать о катушке зажигания автомобиля? Для диагностики требуются показатели сопротивления первичной и вторичной обмотки.

Этап №2 — визуальный осмотр

Бобины разных автомобилей могут иметь различный вид, но основной тип комплектации все-таки един. Можно явно различить следующие детали: корпус, два контакта, крышку и центральную клемму.

Визуальный осмотр нацелен на выявление механических повреждений прибора. То есть автовладелец должен внимательно осмотреть корпус и попытаться найти трещины, прожоги или сколы. Но так как катушка имеет эбонитовый корпус, который не пропускает ток, то причину неисправности следует искать в обмотке.

Третий этап — проверка мультиметром

Тут мы непосредственно разберёмся как проверить катушку зажигания мультиметром.

Диагностика электрической цепи тамблера
  • Прежде чем приступить к проверке прибором нужно открыть фиксатор и отсоединить от тамблера (в нём находится катушка) провода.
  • Настройте мультиметр на замер напряжения.
  • Приложите один контакт прибора к выводу бобины, а второй к массе (например, корпусу автомобиля).

Посмотрите показания прибора. Если катушка зажигания исправна, то на панели отобразится 12 Вольт или показатель, соответствующий технической документации транспортного средства. Если напряжение равно нулю, значит, с электрической цепью тамблера беда.

Вторичная обмотка

Далее, следует проверить сопротивление, чтобы понять где именно произошёл обрыв, в первичной или вторичной обмотке.

Измените настройки мультиметра на измерение показателей сопротивления. Затем прикладываем контакты к центральной клемме и к одному из выводов катушки (не имеет большого значения положительный или отрицательный).

Нужные показатели стоит уточнить в паспорте автомобиля. Обычно они находятся в пределах 6-15 кОм. Если имеются внушительные отклонения от нормы, то можно с уверенностью сказать, что обрыв именно во вторичной обмотке.

Первичная обмотка

Чтобы выявить обрыв на первичной обмотке, необходимо измерить сопротивление, приложив контакты к положительному и отрицательному выводу катушки. Нормальные показатели соответствуют документации или находятся в пределах 0,5-2 Ом. Если видны значительные различия, значит, имеет место обрыв.

На этом вопрос, как проверить катушку зажигания мультиметром исчерпан. В случае обнаружения неисправности катушку придется заменить на новую. Следует регулярно проводить диагностику, ведь неисправность системы зажигания плохо влияет на двигатель и долговечность его эксплуатации.

Как проверить катушку зажигания ваз приора

16 май 2018 Лада.Онлайн 33 200 0

Согласно регламенту технического обслуживания автомобилей LADA, свечи зажигания меняются каждые 30 000 км пробега. В зависимости от двигателя для замены свечей зажигания потребуется снять высоковольтные провода или индивидуальные катушки зажигания (ИКЗ). Рассмотрим этот процесс в деталях.

На автомобилях Lada Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично.

Про индивидуальную катушку зажигания

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.



Проверка работоспособности: как проверить катушки зажигания на Приоре

Прежде чем приступать к замене катушек зажигания, обязательно нужно сделать проверку для этого осмотрите их. Недопустимы трещины, сколы, иные повреждения на ее корпусе. Если Вы видите, что пластмасса повреждена, значит, деталь перегрелась, ее нельзя эксплуатировать дальше.

Ответ на вопрос о том, как проверить элемент системы зажигания Приоры на 16 клапанов, не ограничивается только осмотром. Сначала нужно поменять их местами и посмотреть, появились ли перебои в другом цилиндре. Если перебои есть, проблема в катушке. Есть несколько способов с использованием приборов. Для работы нужно:

  1. Зафиксировать машину на месте и заглушить мотор.
  2. Снять минус с АКБ.
  3. Отключить деталь от мотора, а затем подключить к ней полностью работоспособную свечку.
  4. Отключите бензонасос.
  5. Используйте защитные средства от удара током, это обязательно!
  6. Включите зажигание и прокрутите стартер. Свеча должна получить искру при нормальной работе.
  7. Иногда ремонт катушки зажигания Приоры начинается после получения данных с ЭБУ. Коды, начинаются с 0301, заканчиваются 0304, обозначая соответственно каждый цилиндр. Однако отображается проблема в модуле «катушка-свеча», поэтому виновника придется выяснять отдельно.

А теперь проверяем элемент системы зажигания на Приоре мультиметром. Для этой и дальнейшей работы с комплектующими подойдут модели АЗ-1 или МД-1. Для этого:

  1. Достаньте обследуемую деталь из-под капота.
  2. Переключатель измерений поставьте в положение «200 Ом», соедините щупы. Дисплей должен показать «0» или близкие к этому значения.
  3. При помощи щупов проверяется внешняя обмотка. Распиновка – 1,3. Дисплей в точности должен показать 0,08 Ом. Погрешность – это то число, которое показал дисплей при калибровке, его нужно отнять. Если ничего не показывается, проверьте, точно ли щупы соприкасается с обмоткой. Если контакт есть, а результата нет, обмотка оборвалась, ее нужно менять.
  4. На мультиметре установите лимит измерения 2 МОМ для проверки высоковольтной обмотки. Черный щуп подключите в к выводу второго разъема, а красный – в вывод катушки. Показатель должен быть равен 342 кОм – но только для холодной детали. Ее следует остудить перед проверкой. Здесь также требуется проверка точного контакта со щупом.

Помните, что обмотка данной запчасти не меняется, а вот наконечник можно спокойно поменять. Чаще всего ремонт ограничивается обычной заменой – для того, чтобы быть полностью уверенным в герметичности детали.



Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда очень сложно определить, что виновата именно катушка. Если в вашем автомобиле появились такие симптомы, то следует обратить внимание на ИКЗ.

Признаки неисправности катушек:

  • Не работает один из цилиндров;
  • Автомобиль не развивает мощность;
  • Рывки при резком нажатии на педаль газа;
  • Трясется двигатель на холостом ходу;
  • Повышенная вибрация на холостом ходу;
  • Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т. е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

  • Отключаем минусовую клейму от аккумулятора.
  • Снимаем декоративную пластиковую накладку.
  • Откручиваем нужную нам катушку головкой на «10» или Torx E8.
  • Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

В данном случае погрешность прибора 0,7 Ом

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Проверка работоспособности катушки мультиметром

Перед тем, как приступить к работе, следует проверить прибор на точность. Для этого сопротивление выставляется на две сотни Ом, щупы замыкаются между собой. Если все идеально, то на табло высветятся нули.

А если высветится цифра, ее следует просто зафиксировать в памяти, чтобы потом отнимать от снятых показаний, как имеющуюся погрешность. Катушка достается из своего посадочного места, очищается от грязевых накоплений. При этом визуально необходимо определить, нет ли на резиновых участках разрушений. В противном случае, следует автоматически проводить замену.

Первичная обмотка «прозванивается». С этой целью тестерные щупы подсоединяются к первому и третьему контакту (крайним на выводе). При этом полярность не имеет никакого значения. Сопротивление должно быть в пределах 0,5 Ом. Если в проводах имеется обрыв, то тестер выдаст довольно большое число, приближенное к бесконечности.

Для проверки сопротивления вторичной обмотки прибор переводится на 2 000 кОм. Вот здесь следует соблюдать полярность – красный провод подключается к пружине в колпачке, а черный выставляется на контакт под номером «два». Показатель сопротивления должен выдать значение в пределах 342 Ом.

Как проверить катушку зажигания: 3 проверенных способа — Статьи

Как проверить катушку зажигания на выявление неполадок? Чтобы детально разобрать ответ на данный вопрос, необходимо рассмотреть устройство данного узла и принцип работы системы зажигания.

Содержание:

  • Принцип работы
  • Признаки неисправности
  • Способ №1
  • Способ №2
  • Способ №3
  • Замена катушки зажигания

Узнайте стоимость диагностики катушки зажигания онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Получить цены

Воспламенение топлива в двигателе происходит с помощью искры. Катушка используется именно для создания такой искры. Она представляет собой трансформатор, преобразующий слабый ток в более мощный разряд. При помощи прерывателя контакт на катушке размыкается и происходит подача разряда на свечу, которая зажигает топливную смесь. Затем газы толкают поршень, и двигатель начинает работу.

Если ток от катушки не будет поступать на свечу, или подача разряда произойдет несвоевременно, двигатель будет работать нестабильно, терять мощность на различных оборотах или не заведется вовсе.

Катушка состоит из двух обмоток и сердечника. Первичная обмотка имеет от 100 до 150 витков, а вторичная – от 5000 до 15000. С их помощью ток преобразуется в более мощный разряд, способный произвести искру для работы ДВС.

Неисправности катушки зажигания можно определить по следующим признакам:

  • Нестабильная работа двигателя (иногда на конкретных оборотах).
  • Нагревание самого элемента.
  • Запах гари, исходящий от катушки.
  • Проблемы с запуском двигателя в дождливую погоду.
  • Падение мощности при резком нажатии на педаль газа.
  • Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Первый из них – визуальный

Вышедшую из строя деталь зачастую можно определить по внешним признакам. Для этого возьмите исправный элемент и сопоставьте его с катушкой, в работоспособности которой вы сомневаетесь. Ее корпус не должен иметь повреждений или следов плавления. Важную роль играет запах.

Если от катушки пахнет гарью, вероятно, она перегорела и подлежит замене.

Ремонт катушки зажигания может быть выполнен в том случае, если температура ее работы не превышала 150⁰C. В противном случае ее необходимо менять. Однако по опыту многих автолюбителей ремонтировать данный элемент нецелесообразно. Исключения составляют ситуации, когда водитель стремится усовершенствовать систему зажигания. В остальных случаях гораздо надежнее приобрести новую деталь.

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.

Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины. После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания. Важно установить провод в том положении, в котором он был первоначально.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

#ремонт

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Содержание

  1. Проверка элементов системы зажигания
  2. Признаки поломки
  3. Подготовка к диагностике зажигания
  4. Снятие модуля зажигания Ваз 2107
  5. Проверка катушки зажигания
  6. Регулировка зажигания

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

[/tip]

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

Снятие модуля зажигания Ваз 2107

  1. Снять корпус воздушного фильтра.
  2. Отсоединить минусовую клемму с аккумулятора.
  3. Вынуть высоковольтные провода из крышки модуля зажигания.
  4. Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.



Как диагностировать и проверить катушку зажигания


Главная, Библиотека авторемонта, автозапчасти, аксессуары, инструменты, руководства и книги, автомобильный блог, ссылки, индекс


Ларри Карли, авторское право AA1Car. com, 2019 г.

Катушки зажигания обеспечивают высокое напряжение, необходимое системе зажигания для зажигания свечи зажигания. Большинство двигателей с распределительной системой зажигания имеют одну катушку, но некоторые импортные двигатели имеют две катушки. В безраспределительных системах зажигания (DIS) используется несколько катушек зажигания. В системах с «отработанной искрой» каждая пара цилиндров имеет общую катушку. В других системах зажигания DIS и катушка на свече (COP) каждый цилиндр или свеча зажигания имеют свою собственную индивидуальную катушку.

Катушка зажигания служит трансформатором высокого напряжения. Он повышает первичное напряжение системы зажигания с 12 вольт до тысяч вольт.

Фактическое напряжение зажигания, необходимое для создания искры через межэлектродный зазор свечи зажигания, зависит от ширины зазора, электрического сопротивления свечи зажигания и проводов свечи зажигания, воздушно-топливной смеси, нагрузки на двигатель и температуры. свечи зажигания. Требуемое напряжение постоянно меняется и может варьироваться от 5000 вольт до 25 000 вольт и более. Некоторые системы могут выдавать до 40 000 вольт при пиковых нагрузках.

КАК РАБОТАЕТ КАТУШКА ЗАЖИГАНИЯ

Внутри каждой катушки зажигания есть два набора обмоток вокруг ламинированного или сегментированного железного сердечника. «Первичные» обмотки, которых насчитывается несколько сотен, подключаются к двум внешним клеммам низкого напряжения на катушке. Положительная (+) основная клемма подключается к замку зажигания и аккумуляторной батарее, а отрицательная (-) основная клемма подключается к модулю зажигания, который обеспечивает заземление. «Вторичные» обмотки, состоящие из тысяч витков, соединены одним концом с первичной положительной клеммой, а вторичная выходная клемма высокого напряжения находится в центре катушки на другом конце.

Соотношение вторичной и первичной обмоток обычно составляет около 80 к одному. Чем выше отношение, тем выше потенциальное выходное напряжение катушки. Качественные катушки зажигания обычно имеют более высокий коэффициент, чем стандартные катушки.

Когда модуль зажигания замыкает первичную цепь катушки и обеспечивает заземление, ток протекает через первичную обмотку. Это создает сильное магнитное поле вокруг железного сердечника и заряжает катушку. Для достижения магнитным полем максимальной силы требуется от 10 до 15 миллисекунд.

Затем модуль зажигания размыкает заземление катушки и выключает первичную обмотку катушки. Это приводит к внезапному коллапсу магнитного поля. Энергия, запасенная в магнитном поле, должна куда-то уходить, поэтому она индуцирует ток во вторичных обмотках катушки. В зависимости от соотношения витков провода это увеличивает напряжение до 100 раз и более, пока не будет достаточно напряжения для зажигания свечи зажигания.


НЕИСПРАВНОСТИ КАТУШЕК ЗАЖИГАНИЯ

Катушки зажигания очень прочны и надежны, но могут выйти из строя по разным причинам. Тепло и вибрация могут повредить обмотки и изоляцию катушки, что приведет к короткому замыканию или обрыву первичной или вторичной обмотки. Но убийцей катушек зажигания номер один является перегрузка по напряжению, вызванная неисправными свечами зажигания или проводами свечей зажигания.

Если свеча зажигания или провод свечи разомкнуты или имеют чрезмерное сопротивление, выходное напряжение катушки зажигания может возрасти до точки, при которой оно прожигает внутреннюю изоляцию катушки, вызывая короткое замыкание. Изоляция многих катушек может быть повреждена, если выходное напряжение превышает 35 000 вольт. Как только это произойдет, выходное напряжение катушки может упасть, вызывая пропуски зажигания, когда двигатель находится под нагрузкой, или катушка может перестать выдавать напряжение, препятствующее запуску или работе двигателя.

Если катушка имеет напряжение батареи на своем положительном выводе и заземлена модулем зажигания или цепью, но не дает искры, катушка неисправна и ее необходимо заменить.

СОВЕТ: Если модуль зажигания вышел из строя более одного раза, это может быть связано с неисправной катушкой зажигания. Внутренняя дуга или короткое замыкание в катушке могут привести к перегрузке и повреждению схемы внутри модуля зажигания.

ДИАГНОСТИКА КАТУШКИ ЗАЖИГАНИЯ

Когда происходит отказ катушки в системе зажигания с распределителем, это влияет на все цилиндры. Двигатель может не запускаться или может иметь пропуски зажигания под нагрузкой. Пропуски зажигания также могут прыгать с цилиндра на цилиндр. Но на двигателе с системой зажигания без распределителя (DIS) или системой зажигания с катушкой на свече (COP) отказ одной катушки повлияет только на один цилиндр (или два цилиндра, если это система искрового разряда DIS, в которой два цилиндра напротив друг друга в порядке включения используют одну и ту же катушку).

Если ваш двигатель работает с перебоями (пропуски зажигания) и горит индикатор Check Engine, используйте считыватель кодов или сканер для проверки кодов пропусков зажигания.

В двигателях 1996 года выпуска и более новых с OBD II и системой обнаружения пропусков зажигания неисправность катушки обычно устанавливает код пропуска зажигания P030X, где «X» — это номер цилиндра, в котором происходят пропуски зажигания. Например, код пропусков зажигания P0301 говорит о пропуске зажигания в цилиндре №1. Но код пропусков зажигания может быть вызван проблемой с зажиганием, проблемой с топливом или проблемой с компрессией, поэтому не делайте поспешных выводов, предполагая, что пропуски зажигания означают неисправную катушку, свечу зажигания или провод свечи. Это также может быть плохая форсунка или утечка компрессии (погнутый или сгоревший клапан).

Если катушка закорочена или разомкнута, код также может быть установлен для катушки на этом цилиндре. Если кода нет, следует измерить первичное и вторичное сопротивление катушки цифровым омметром. Также следует снять и осмотреть свечу зажигания. Проверьте искровой промежуток и посмотрите на отложения на свече, чтобы убедиться, что пропуски зажигания не связаны с накоплением нагара или масла. Также проверьте провод штепсельной вилки (если он есть), чтобы убедиться, что сопротивление провода соответствует спецификациям.

Если с катушкой, свечой зажигания и проводом свечи все в порядке, пропуски зажигания могут быть вызваны загрязненной или неисправной топливной форсункой (проверьте сопротивление форсунки и подачу напряжения, а также используйте индикатор NOID, чтобы проверить наличие импульса от Цепь драйвера PCM Если с форсункой все в порядке, проверьте компрессию, чтобы убедиться, что в цилиндре неисправен клапан или негерметична прокладка головки цилиндра. 0006

ПРИМЕЧАНИЕ : Если двигатель с системой зажигания COP нормально прокручивается, но не заводится из-за отсутствия искры, проблема не в одной или нескольких неисправных катушках. Скорее всего, неисправность связана с неисправным датчиком положения коленчатого или распределительного вала, проблемой подачи напряжения на катушки в цепи зажигания, неисправным модулем зажигания (если он используется) или неисправной цепью драйвера катушки зажигания в PCM.


Вырез катушки зажигания двигателя Cadillac Northstar.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ

ПРЕДУПРЕЖДЕНИЕ: Никогда не снимайте провод штепсельной вилки или высоковольтный выходной провод катушки для проверки наличия искры. Помимо риска серьезного поражения электрическим током, обрыв провода вилки или провода катушки увеличит требования к напряжению на катушке до такой степени, что это может повредить катушку. Единственный безопасный способ проверить наличие искры — использовать тестер для свечей зажигания.

При подозрении на неисправность катушки измерьте первичное и вторичное сопротивление катушки с помощью омметра. Если какой-либо из них не соответствует техническим характеристикам, катушку необходимо заменить.

Катушку можно легко протестировать на стенде с помощью цифрового омметра импеданса на 10 МОм. Обратитесь к сервисной информации производителей транспортных средств, чтобы узнать о спецификациях испытаний катушек, поскольку значения могут различаться в зависимости от применения.


Для проверки катушки зажигания подсоедините два щупа омметра к первичным контактам катушки (+ и -). Большинство катушек должны показывать сопротивление от 0,4 до 2 Ом. Нулевое сопротивление указывает на закороченную катушку, а высокое значение сопротивления указывает на обрыв катушки.

Вторичное сопротивление измеряется между положительной (+) клеммой и высоковольтной выходной клеммой. Более новые катушки с сегментированной конструкцией сердечника обычно показывают сопротивление от 6000 до 8000 Ом, в то время как другие могут показывать до 15000 Ом.

На катушках, не являющихся корпусными, первичные клеммы могут располагаться в разъеме или даже под катушкой. Обратитесь к изготовителю автомобиля. служебная информация о расположении клемм и процедурах проверки катушек зажигания.


Катушка зажигания Ford DIS V6. Обратите внимание, что клеммы находятся в разъеме проводки катушки.

Другой метод проверки катушки зажигания

Еще один способ проверки катушки зажигания — использование искрового тестера. Вы можете найти недорогие искровые тестеры на ebay или в большинстве магазинов автозапчастей. Встроенный тестер искры устанавливается между катушкой зажигания с катушкой на свече и свечой зажигания. При выключенном двигателе отсоедините катушку от свечи зажигания, подсоедините один конец искрового тестера к верхней части свечи зажигания, а другой конец подсоедините к выходу катушки. Тестер искры с длинным щупом необходим для катушек карандашного типа, которые надеваются на свечу зажигания, а также для свечей зажигания, утопленных глубоко в головке блока цилиндров.

После установки тестера зажигания запустите двигатель. Если индикатор на тестере искры мигает, катушка вырабатывает напряжение зажигания и цепь, управляющая катушкой, также работает. Если двигатель дает пропуски зажигания, свеча зажигания может быть загрязнена, треснута или закорочена. Отсутствие вспышки означает либо неисправную катушку, либо неисправную цепь управления катушкой. Проверьте разъем проводки катушки, чтобы убедиться, что он ослаблен или подвержен коррозии. Плохой разъем проводки может помешать запуску хорошей катушки.


Стендовая проверка катушки зажигания

В некоторых магазинах автозапчастей есть стендовый тестер катушки зажигания, который может имитировать работающий двигатель для проверки работы катушки и выходного сигнала. Тест проверит, нормально ли работает катушка. Если ваша катушка проходит все тесты, но в вашем двигателе есть пропуски зажигания, проблема, вероятно, связана с плохой свечой зажигания, плохим разъемом проводки на катушке или неисправным модулем управления зажиганием или PCM. Если катушка не проходит какую-либо часть теста, вам нужна новая катушка.


ПЛОХАЯ КАТУШКА МОЖЕТ ПОВРЕДИТЬ PCM

Короткое замыкание, снижающее нормальное сопротивление в первичной обмотке, приведет к протеканию чрезмерного тока через катушку, что может привести к повреждению цепи драйвера PCM. Это также может снизить выходное напряжение катушки, что приведет к слабой искре, затрудненному запуску, колебаниям или пропускам зажигания под нагрузкой или при ускорении.

Аномально высокое сопротивление или обрыв цепи в первичной обмотке катушки обычно не повреждают схему драйвера PCM, но снижают выходное вторичное напряжение катушки или полностью отключают ее.

Короткое замыкание, снижающее сопротивление вторичных обмоток катушки, также приведет к слабой искре, но не повредит цепь драйвера PCM.

Обрыв или сопротивление, превышающее нормальное, во вторичной обмотке катушки также вызывает слабую искру или отсутствие искры, а также может повредить цепь драйвера PCM из-за индукции обратной связи через первичную цепь.



Катушка зажигания DIS и стержневая катушка для системы зажигания с катушкой на свече.

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ

Сменная катушка должна быть такой же, как и оригинальная (если только вы не модернизируете систему зажигания катушкой с более высокими выходными характеристиками).

При замене катушки разъемы следует очистить и проверить на предмет коррозии или ослабления соединения, чтобы обеспечить хорошее электрическое соединение. Коррозия может вызвать сопротивление, прерывистую работу или потерю непрерывности, что может способствовать выходу компонента из строя. Также рекомендуется наносить диэлектрическую смазку на соединители катушек, которые надеваются на свечи зажигания, чтобы свести к минимуму риск перекрытия искры, вызванный влагой. В двигателях грузовиков Ford с катушками зажигания COP загрязнение влагой, вызывающее коррозию, является основной причиной выхода из строя катушки.

Если в двигателе происходят повторяющиеся отказы катушек, возможно, катушки работают слишком интенсивно. Основной причиной может быть высокое вторичное сопротивление (изношенные свечи зажигания или чрезмерный зазор свечи зажигания) или, в редких случаях, бедное топливо (грязные форсунки, утечка вакуума или негерметичный клапан EGR).

На двигателях с большим пробегом с зажиганием COP новые свечи следует также устанавливать в случае выхода из строя катушки, если оригинальные свечи являются обычными свечами с пробегом более 45 000 миль или долговечными платиновыми или иридиевыми свечами с пробегом более 100 000 миль их.


Щелкните здесь, чтобы загрузить или распечатать эту статью.


Подробнее.

Свечи зажигания и характеристики зажигания

Распределительные системы зажигания

Безраспределительные системы зажигания

Системы зажигания с замком на катушке

Двигатель не заводится, нет искры

Диагностика двигателя, который не заводится и не заводится

Нажмите здесь, чтобы увидеть больше технических статей Carley Automotive


Mitchell 1 Руководства по ремонту автомобилей своими руками

Обязательно посетите другие наши веб-сайты:

Carley Automotive Software

OBD2HELP

Случайный MISFIRE

Сканирование. 0001

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Аккумулятор в традиционном автомобиле не может непосредственно создавать искру двигателя. В конце концов, он рассчитан только на 12 вольт, поэтому ему нужна небольшая помощь, чтобы усилить сигнал на свечи зажигания. Для этого в системе зажигания автомобиля используются устройства, известные как катушки зажигания.

Как и свечи зажигания, катушки зажигания необходимы для полноценной работы двигателя. И, как и свечи зажигания, катушки зажигания могут медленно разрушаться и выходить из строя в течение длительных периодов времени. С симптомами, подобными неисправным свечам зажигания, неисправные катушки зажигания довольно легко диагностировать и решить.

За годы работы в гараже редакторы The Drive проработали все виды проблем с искрами, и по ходу дела мы собрали кое-какую информацию. Теперь мы здесь, чтобы поделиться этой информацией с вами через наше руководство по тестированию катушек зажигания. Давайте начнем.

Что такое катушка зажигания?

Катушка зажигания представляет собой трансформатор электромагнитного индукционного типа, который преобразует низкое электрическое напряжение от аккумулятора в высокое напряжение, подаваемое на свечу зажигания, которая затем создает искру и воспламеняет воздушно-топливную смесь внутри камеры сгорания двигателя.

Типы катушек зажигания

Не все катушки одинаковы. Узнайте, что отличает их друг от друга ниже.

Катушки зажигания распределителя

Катушки зажигания распределителя, скорее всего, можно найти на старых автомобилях, поскольку это устаревшая технология. В этих установках катушка зажигания посылает ток к распределителю, у которого есть провода свечи зажигания, которые соединяются со свечами зажигания.

Блок катушек зажигания (комплект катушек зажигания)

В некоторых автомобилях все катушки зажигания собраны в один блок или коробку с выходами для каждого цилиндра. Кабели зажигания подключаются от пакета к свечам зажигания.

Карандашные катушки/ручные катушки

Из-за уменьшения размеров двигателей и продолжающейся миссии сделать все более компактным была изобретена карандашная катушка. В этих приложениях катушка встроена в вилку и в отдельную трубку, чтобы сделать вилку компактной. Они не требуют кабелей зажигания.

Верхние катушки свечи зажигания/катушка на свече зажигания

Эти типы катушек индивидуально расположены непосредственно на верхней части кожуха, который соединяется со свечой зажигания.

Направляющие катушки зажигания

Рельс катушек зажигания — это именно то, на что это похоже, набор катушек зажигания, соединенных одной шиной.

Для некоторых двигателей требуются кабели свечей зажигания, для других нет. Вот как.

Коды проверки двигателя

Проблемы с искрой и зажиганием, скорее всего, вызовут код, сигнализирующий о включении индикатора проверки двигателя.

Пропуски зажигания

Если искра слабая, имеет неправильную синхронизацию или вообще не работает, это может привести к пропуску зажигания.

Неравномерный холостой ход

Одним из явных признаков неисправности катушки зажигания или свечи зажигания является нестабильность холостого хода.

Автомобиль не заводится или заводится с трудом

Для движения автомобиля нужна искра. Если он не может получить стабильно сильную искру, его будет нелегко запустить.

Основы проверки катушки зажигания

Расчетное необходимое время: от 30 минут до 1 часа

Уровень квалификации : Начинающий

Автомобильная система : Двигатель

Безопасность

убедитесь, что вы не умрете, не выколете себе глаз и не потеряете палец в процессе.

Все, что вам понадобится для проверки катушки зажигания

Подготовьтесь к работе, убедившись, что у вас есть эти инструменты.

Список инструментов

Разложите инструменты и снаряжение так, чтобы все было легко досягаемо, и вы сэкономите драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу — Ред. )

Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъездная дорожка или улица стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

Первым шагом в замене катушек зажигания является определение типа., Depositphotos

Вот как диагностировать и проверить катушку зажигания

Давайте сделаем это!

  1. Припаркуйте автомобиль на ровной поверхности, выключите его и дайте ему остыть.
  2. Используйте сканер OBD II, чтобы определить проблемный цилиндр.
  3. Снимите катушку зажигания.
  4. Пока вы здесь, неплохо было бы осмотреть свечи зажигания на наличие повреждений и, если прошло достаточно времени, заменить их.
  5. Осмотрите корпус на наличие трещин, отверстий и других повреждений. Они могут быть источником ваших проблем.
  6. Используйте искромер для проверки катушки зажигания.
    • Подключите тестер к катушке.
    • Подсоедините провод заземления.
    • Вставьте разъем катушки.
    • Отрегулируйте искровой промежуток до правильного размера.
    • Запустите двигатель.
    • Если искра есть, отлично, работает! Если искры нет, значит катушка неисправна.

Проверка с помощью мультиметра

Если у вас нет необходимых инструментов, указанных выше, вы также можете проверить свои катушки зажигания с помощью мультиметра. Проверьте сопротивление как в первичной, так и во вторичной цепях.

Получите помощь по проверке катушки зажигания от сертифицированного механика

Так же, как Привод любит делать все своими руками, мы знаем, что не у всех есть надлежащие инструменты, сейф рабочее место, свободное время или уверенность в том, что нужно заняться капитальным ремонтом автомобилей. Иногда просто необходим качественный ремонт, выполненный профессионалами , вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Часто задаваемые вопросы о катушках зажигания

У вас есть вопросы, У привода есть ответы.

В. Является ли свеча зажигания частью катушки зажигания?

А . Нет, свеча зажигания и катушка зажигания — это две отдельные детали. Катушка зажигания подает на свечу зажигания высокое напряжение.

В. Да, но сколько стоит замена катушки зажигания?

А . В среднем упаковка из 4-8 катушек зажигания может стоить от 100 до 600 долларов.

В. Итак, сколько вольт в катушке зажигания?

А . Катушка зажигания получает ток от 12-вольтовой батареи и выдает в среднем 30 000–40 000 вольт.

Видео

Для более глубокого ознакомления с наукой о катушках зажигания посмотрите это видео из Национальной лаборатории сильного магнитного поля (MagLab), «крупнейшей и самой мощной магнитной лаборатории в мире» в Таллахасси. , Флорида.

Рекомендуемые продукты

Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected]

Как проверить катушки зажигания

перейти к содержанию

Позвони сейчас

1-855-241-1258
