Проверка сопротивления изоляции проводов: полное руководство по измерению и тестированию

Как правильно измерить сопротивление изоляции проводов. Какие приборы нужны для проверки изоляции. Каковы нормы сопротивления изоляции для разных типов проводки. Почему важно регулярно проверять состояние изоляции.

Важность проверки сопротивления изоляции проводов

Регулярная проверка сопротивления изоляции электропроводки — важнейшая мера обеспечения безопасности и надежности любой электрической системы. Изоляция проводов со временем деградирует под воздействием различных факторов, что может привести к серьезным последствиям.

Основные причины, по которым необходимо регулярно измерять сопротивление изоляции:

• Предотвращение коротких замыканий и возгораний
• Защита от поражения электрическим током
• Своевременное выявление участков с поврежденной изоляцией
• Продление срока службы электропроводки
• Соблюдение требований нормативных документов

По статистике, около 70% пожаров, связанных с электричеством, возникают из-за нарушения изоляции проводов. Поэтому регулярные проверки могут предотвратить серьезные происшествия и спасти жизни.

Основные факторы, влияющие на состояние изоляции

На изоляционные свойства проводов негативно влияют следующие факторы:

• Механические повреждения
• Воздействие высоких температур
• Влажность и агрессивные среды
• Ультрафиолетовое излучение
• Старение материалов изоляции
• Перепады напряжения в сети

Наибольшее влияние оказывают перепады температур и повышенная влажность. При нагреве изоляция становится более эластичной и податливой, а при охлаждении — хрупкой. Циклические температурные воздействия приводят к образованию микротрещин. Влага, проникая в них, еще больше ускоряет процесс разрушения.

Методы и приборы для измерения сопротивления изоляции

Для измерения сопротивления изоляции используются специальные приборы — мегаомметры. Они позволяют подавать на проверяемый участок высокое напряжение (до 1000В и выше) и измерять очень большие сопротивления в диапазоне мегаом.

Основные виды мегаомметров:

• Аналоговые (стрелочные)
• Цифровые
• Комбинированные

Цифровые мегаомметры более удобны в использовании и позволяют автоматически записывать результаты измерений. Для проведения измерений необходимо отключить проверяемый участок от электропитания и подключить к нему измерительные провода мегаомметра.

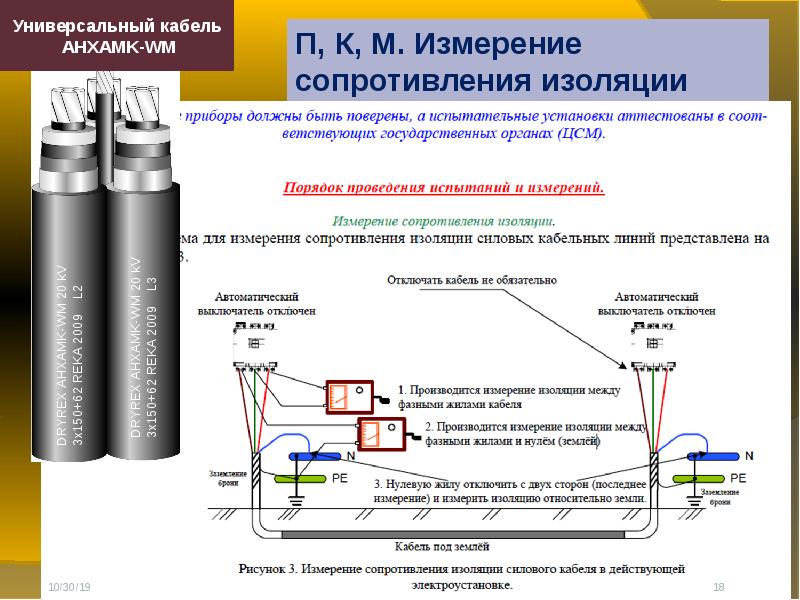

Порядок проведения измерений сопротивления изоляции

Алгоритм проверки сопротивления изоляции:

1. Отключить электропитание на проверяемом участке
2. Отсоединить все электроприборы и лампы
3. Установить автоматические выключатели во включенное положение
4. Подключить измерительные провода мегаомметра
5. Подать испытательное напряжение
6. Зафиксировать показания прибора через 60 секунд
7. Повторить измерения для всех необходимых комбинаций проводников

Важно соблюдать правила техники безопасности и использовать средства индивидуальной защиты при работе с высоким напряжением.

Нормативные значения сопротивления изоляции

Допустимые значения сопротивления изоляции регламентируются нормативными документами. Основные требования:

• Для проводки до 1000В — не менее 0.5 МОм
• Для кабельных линий 1-10 кВ — не менее 1 МОм на 1 км длины
• Для электродвигателей — не менее 1 МОм на 1 кВ номинального напряжения

Конкретные нормы зависят от типа электроустановки, класса напряжения, условий эксплуатации и других факторов. При снижении сопротивления ниже нормативных значений необходимо провести дополнительную диагностику и ремонт проводки.

Периодичность проверок сопротивления изоляции

Регулярность измерений сопротивления изоляции зависит от типа объекта и условий эксплуатации электроустановок. Рекомендуемая периодичность:

• Для жилых помещений — не реже 1 раза в 3 года
• Для общественных зданий — ежегодно
• Для производственных объектов — 2 раза в год
• Для взрывоопасных помещений — ежеквартально

При обнаружении снижения сопротивления изоляции необходимо увеличить частоту проверок. Также внеплановые измерения проводятся после ремонтных работ, затоплений, пожаров и других нештатных ситуаций.

Интерпретация результатов измерений

При анализе результатов измерений сопротивления изоляции учитываются следующие факторы:

• Абсолютные значения сопротивления
• Динамика изменения показателей
• Соотношение значений для разных комбинаций проводников
• Влияние температуры и влажности

Важно не только фиксировать текущие значения, но и отслеживать их изменение во времени. Резкое снижение сопротивления даже при нормальных абсолютных значениях может сигнализировать о начале разрушения изоляции.

Дополнительные методы контроля состояния изоляции

Помимо измерения сопротивления, для оценки состояния изоляции применяются:

• Измерение тока утечки
• Определение коэффициента абсорбции
• Измерение тангенса угла диэлектрических потерь
• Испытания повышенным напряжением

Эти методы позволяют получить более полную картину состояния изоляции и выявить скрытые дефекты на ранних стадиях. Комплексный подход обеспечивает максимальную надежность и безопасность электроустановок.

Меры по улучшению изоляционных свойств проводки

Для поддержания сопротивления изоляции на должном уровне рекомендуется:

• Своевременно заменять старую проводку
• Использовать качественные изоляционные материалы
• Защищать проводку от механических повреждений
• Обеспечивать нормальный температурный режим
• Контролировать влажность в помещениях
• Применять средства защиты от перенапряжений

Правильный монтаж и грамотная эксплуатация электропроводки позволяют значительно продлить срок ее службы и снизить риски, связанные с нарушением изоляции.

Измерение сопротивление изоляции проводов и кабелей

Проверка состояния изоляции проводки электропроводки обязательно проводится при приёмо-сдаточных и периодических испытаниях электроустановок. Связано это с тем, что с течением времени и под влиянием условий окружающей среды (влажность, перепады температуры и т. п.) этот важнейший показатель её безопасности может терять свои свойства. Кроме того, это может привести к возникновению аварийных ситуаций.

Параметры изоляционных свойств

Из определения сопротивления следует, что его значение может быть вычислено как отношение значения приложенного напряжения U_v к величине тока, в данном случае — тока утечки через изоляцию — I_y. Формула для сопротивления изоляции R_iso

согласно закону Ома будет выглядеть так:

Формула верна при использовании при измерении постоянного напряжения.

Кроме того, изоляционные свойства любого диэлектрика определяются возможностью перемещения в нём зарядов под воздействием электрического поля. В приложении к свойствам изоляции этот показатель, определяемый как коэффициент поляризации R_pol, позволяет судить о деградации её свойств, то есть о старении.

Вычисляется он как отношение сопротивлений, измеренных через 600 и 60 секунд после первого измерения, то есть приложения напряжения. В виде формулы это выглядит так:

Следующий показатель характеризует качество изоляции с точки зрения её абсорбционных свойств, то есть возможности противостоять влаге. Этот параметр — Kabs, определяется он как отношение сопротивления, измеренного через 60 и 15 секунд после приложения напряжения, то есть

При повышенной влажности изоляции этот коэффициент абсорбции стремится к единице.

Используемое оборудование и условия проведения измерения

Для измерения вышеуказанных параметров применяется мегаоометр, только с помощью которого возможно достичь необходимого напряжения при измерении высоких, мегаомных сопротивлений. В нашей электролаборатории применяется многофункциональный прибор MI 3102H, аттестованный как средство измерения.

Важнейшее значение имеют условия проведения замеров. Дело в том, что при низких температурах (ниже 10 градусов) показания искажаются, то же происходит при повышенной влажности. Поэтому работы обычно проводятся при температуре +15…+35 °С, а относительная влажность окружающего воздуха не должна превышать 80%. Значения параметров должны соответствовать нормативным требованиям. Качественная изоляция характеризуется значением коэффциентов Kabs больше 1,6 и Rpol больше 4.

Специалисты электролаборатории компании «Техэкспо» проводят эти измерения в строгом соответствии с нормативами и предоставляют Заказчику Акт и Протокол измерения сопротивления изоляции, который необходим для предоставления в контролирующие органы.

ПРИЕМО-СДАТОЧНЫЕ ИСПЫТАНИЯ	ПЕРИОДИЧЕСКИЕ ИСПЫТАНИЯ
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ	СОПРОТИВЛЕНИЕ ЦЕПИ «ФАЗА-НУЛЬ»
ПРОВЕРКА НАЛИЧИЯ ЦЕПИ	АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ
ПРОВЕРКА СРАБАТЫВАНИЯ УЗО	СОПРОТИВЛЕНИЕ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА
УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ГРУНТА	ОСВЕЩЕННОСТЬ ПОМЕЩЕНИЙ
ОДНОЛИНЕЙНЫЕ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ	ИСПЫТАНИЕ КАБЕЛЬНЫХ ЛИНИЙ
ПОВРЕЖДЕНИЯ КАБЕЛЬНОЙ ЛИНИИ	ТРАССИРОВКА КАБЕЛЬНЫХ ЛИНИЙ
ИСПЫТАНИЕ СИЛОВЫХ ТРАНСФОРМАТОРОВ	ИСПЫТАНИЯ ДЛЯ ТСЖ, ЖСК, ЖК

Измерение сопротивления изоляции проводов освещения • Energy-Systems

Чем продиктована необходимость проведения измерений сопротивления изоляции

Любой грамот

ный и адекватный человек прекрасно понимает, что всегда лучше предупредить наступление каких-либо неприятностей или бедствий, чем преодолевать их тяжёлые последствия. Создавая и эксплуатируя электросистему любого объекта, мы стремимся сделать её максимально надёжной, эффективной и безопасной, хотим исключить даже теоретическую угрозу сохранности имущества, а самое главное – сделать её неопасной здоровью и жизни человека.

Одну из главных ролей в достижении этой цели играет состояние изоляции электропроводки и оборудования. Стоит сказать, что из всех пожаров в России, возникающих по причине проблем с электропроводкой, две трети вызваны причиной неисправности изоляции, поэтому этому вопросу следует уделить повышенное внимание.

Для мониторинга и контроля состояния изоляции проводки и прочих элементов электрической системы необходимо регулярно и с определённой периодичностью осуществлять измерения сопротивления изоляции. Провода и кабели, которые относятся к числу важнейших составляющих системы электроснабжения, постоянно испытывают негативные воздействия. К числу наиболее значимых их них относятся температурные колебания, особенно перепады от высоких температур к низким, а также влияние влаги, пыли, газов и другие аспекты воздействия агрессивной среды. Плюс к этому нельзя игнорировать и тот факт, что приходится проводке сталкиваться с перепадами напряжения, что целостности и прочности изоляционным материалам явно не добавляет. И чтобы в случае возникновения каких-либо проблем и сложностей можно было их своевременно выявить и устранить, и проводятся измерения сопротивления изоляции.

Как осуществляется измерение сопротивления изоляции проводов освещения

Сразу нужно оговориться, что проведение замеров не терпит дилетантства и несерьёзного к себе отношения. Проведение всех измерительных работ – это дело рук специалистов специализированных электролабораторий, работники которых оснащены необходимым сертифицированным оборудованием, а также имеют всю требуемую для проведения замеров документальную базу.

При проведении измерения сопротивления изоляции проводов освещения нужно учитывать, что первоначальная стадия – визуальный осмотр – не всегда возможна. В частности, при замерах сопротивления скрытой электропроводки необходимо сразу переходить к стадии инструментальных измерений. Во многих других случаях, например, при замерах открытой проводки, визуальный осмотр необходим. Он даёт возможность сразу же выявить явные и наиболее проблемные зоны, имеющие очевидные дефекты. Особому вниманию подлежат места, где происходит сгибание проводов, их ввода в распределительный щит или проход кабеля сквозь стену. Первый показатель наличия проблем – это оплавление изоляционного слоя, что означает перегрузку проводки.

Для проведения измерений сопротивления изоляции осветительной сети специальным оборудованием, например, мегаоммметром, нужно отключить от подачи электропитания весь проверяемый участок и всё оборудование на нём, в системе освещения необходимо выкрутить все лампочки, а выключатели перевести во включенное состояние.

Минимальный порог сопротивления – 0,5 Мом, он соответствует норме. Если же уровень сопротивления изоляции ниже, то это свидетельствует о наличии проблем с кабелем и о необходимости замены этого участка.

Пример технического отчета квартиры

Назад

1из27

Вперед

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1	Электроиспытания по кол-ву линий (от 7500р)	шт.		500 р.
2	Электролаборатория до 200 кв.м. (от 7500 р.)	кв.м.		80 р.
3	Электролаборатория от 200 до 500 кв.м.	кв. м.		80 р.
4	Электролаборатория от 500 кв.м.	кв.м.		65 р.
5	Электролаборатория от 1000 кв.м.	кв.м.		50 р.
6	Одна-двухкомнатная квартира (с выездом и техническим отчетом)	шт.		7500 р.
7	Трехкомнатная квартира (с выездом и техническим отчетом)	шт.		9000 р.
8	Свыше трех комнат (с выездом и техническим отчетом) от;	шт.		10000 р.
9	Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А	шт.		450 р.
10	Испытание автоматических выключателей, 3-полюсный автомат до 50 А	шт.		150 р.
11	Испытание автоматических выключателей, 1-полюсный автомат	шт.		90 р.
12	Проверка автоматических выключателей (2-полюсное УЗО)	шт.		120 р.
13	Проверка автоматических выключателей (4-полюсное УЗО)	шт.		180 р.
14	Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник	шт.		120 р.
15	Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)	точка		35 р.
16	Проверка сопротивлений заземлителей и заземляющих устройств	точка		500 р.
17	Замер сопротивления изоляции мегаомметром 3 жил	линия		150 р.
18	Замер сопротивления изоляции мегаомметром 5 жил	линия		180 р.
19	Испытание повышенным напряжением кабельных линий после ремонта	линия		5000 р.
20	Испытание автоматических выключателей, 3-полюсный автомат до 200 А	шт.		180 р.
21	Испытание автоматических выключателей, 3-полюсный автомат до 1000 А	шт.		350 р.
22	Технический паспорт на заземлитель	шт.		10000 р.
23	Составление КП для госучреждений, от	шт.		500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Советы по измерению сопротивления изоляции. Технические примечания

TestGuy 15 октября 2022 г., 18:28

1

Проведение периодических испытаний сопротивления изоляции может помочь предотвратить такие опасности, как поражение электрическим током и короткие замыкания, вызванные ухудшением изоляции в оборудовании распределения электроэнергии. Тестирование также может быть быстрым и удобным способом сбора важной информации о состоянии и качестве электрической изоляции.

Тестовые соединения

Проверка сопротивления изоляции — это простая проверка перенапряжения, при которой измеряется ток утечки между двумя проводниками или другой потенциал (например, заземление). Для многофазных цепей выполняется несколько комбинаций соединений между линией, фазой и землей.

Примеры тестовых соединений для сопротивления изоляции: фаза-нейтраль, фаза-земля и фаза-фаза. Необходимо соблюдать осторожность при подаче напряжения, всегда следить за тем, чтобы все точки испытательной цепи были должным образом маркированы и изолированы от посторонних.

Испытательное напряжение

500 вольт обычно считается безопасным напряжением для простых проверок электропроводки в большинстве коммерческих зданий. Для устранения неполадок в распределительном оборудовании может потребоваться испытательное напряжение 1 кВ, чтобы помочь выявить слабые места в изоляции.

В чувствительных приложениях, таких как проводка данных/телекоммуникации, должно использоваться очень низкое напряжение, например 50 В. Существует несколько стандартов, обеспечивающих рекомендуемое испытательное напряжение сопротивления изоляции, включая стандарты IEEE, NFPA и NETA.

Test Duration

При проведении теста сопротивления изоляции приложенное напряжение должно работать, чтобы адекватно зарядить тестируемую цепь. Результирующие токи заставят тестер отображать показания, которые сначала изменяются, а затем стабилизируются. Общепризнано, что одна минута приемлема, но тестирование «годен/не годен» может быть завершено за меньшее время.

Приемлемые значения

То, что считается приемлемым сопротивлением изоляции, зависит от нескольких факторов, но большинство экспертов в данной области сходятся во мнении, что любое сопротивление в мегаомах, как правило, безопасно для питания. Стандарты NETA определяют минимально допустимое значение 100 МОм для большинства распределительных устройств низкого напряжения, кроме трансформаторов.

Влияние на показания

Температура изоляции является самым важным фактором при интерпретации измерений сопротивления изоляции. Все записанные результаты должны быть скорректированы на общую базовую температуру, например 20°С.

При построении трендов значений во времени следует использовать показания с поправкой на температуру, чтобы обеспечить большую точность. Продолжающаяся тенденция к снижению является признаком ухудшения изоляции, даже если измеренные значения сопротивления превышают минимально допустимый предел.

Влажность — еще один фактор, который может влиять на показания сопротивления изоляции. Каждый тип изоляционного материала будет реагировать по-разному, и результаты могут быть значительно снижены в среде с высокой относительной влажностью. По этой причине важно задокументировать температуру и влажность окружающей среды в отчете об испытаниях.

Соотношения (DAR и PI)

Показания сопротивления одиночной изоляции не представляют большой ценности в отношении состояния системы изоляции, за исключением выявления грубых аномалий. Чтобы получить истинную меру того, насколько хорошо электрическая изоляция может работать под нагрузкой, испытания проводятся в течение установленного периода времени, и значения делятся для получения отношения. Значения DAR и PI можно сравнить с таблицами, составленными IEEE, которые указывают ожидаемое состояние изоляции.

Коэффициент диэлектрической абсорбции (DAR) представляет собой отношение значения сопротивления изоляции, измеренного через 1 минуту, к значению, измеренному через 30 секунд. Значения менее 1,25 указывают на сомнительное состояние изоляции, значения от 1,25 до 1,60 считаются «хорошей изоляцией», а значения выше 1,60 классифицируются как отличные.

Индекс поляризации (PI) представляет собой отношение значения сопротивления изоляции, измеренного через 10 минут, к значению, измеренному через 1 минуту. Любое значение PI ниже 1,0 считается плохой изоляцией, поскольку измеренное сопротивление в конечном итоге стало меньше, чем в начале испытания. Измеренные значения в диапазоне от 1,0 до 2,0 являются сомнительной изоляцией, от 2,0 до 4,0 классифицируются как хорошие, а все, что выше 4,0, считается отличным.

Для электродвигателей IEEE указывает два рекомендуемых минимальных значения PI, основанных на рейтинге теплового класса. Класс A имеет минимальное значение PI, равное 1,5, в то время как все остальные имеют значение 2. Когда значение PI превышает 8, это может указывать на то, что изоляция высохла и стала хрупкой до такой степени, что может выйти из строя как механически, так и электрически.

Стандарт IEEE 43, раздел 12.2.2, рекомендует, чтобы при сопротивлении изоляции выше 5 гигаом PI был недействительным. Это связано с тем, что ток утечки находится в диапазоне микроампер, и на измерение может влиять слишком много факторов.

Безопасность

Проверка сопротивления изоляции, как правило, безопасна для большинства электрических устройств, но следует соблюдать осторожность при проверке оборудования с твердотельными компонентами. Для автоматических выключателей с электронными расцепителями могут потребоваться специальные меры, прежде чем можно будет приступить к проверке изоляции.

Мощность прибора для проверки сопротивления изоляции крайне ограничена, но при несоблюдении надлежащих мер безопасности операторы могут быть поражены электрическим током. Крупные емкостные предметы, такие как обмотки и длинные отрезки кабеля, способны накапливать смертельные емкостные заряды. Качественный тестер изоляции сможет безопасно разрядить цепь после тестирования.

Рекомендуется заземлять тестируемое оборудование на период, в 4 раза превышающий продолжительность периода тестирования, чтобы безопасно рассеять любые паразитные емкостные заряды. Если для разрядки не отведено достаточно времени, накопленная энергия может восстановиться. Замыкание части оборудования непосредственно на землю сразу после испытания также может привести к повреждению изоляции. По этой причине следует использовать разрядный стержень с соответствующим номиналом и резистором.

Дополнительная литература

• Основное испытательное оборудование: Тестер сопротивления изоляции
• Методы измерения сопротивления изоляции, руководство для начинающих

Введение в стандарт тестирования кабелей A-620

Никакая информация на этой странице не заменяет наличие копии стандарта A-620 Rev B. Эта информация предназначена для того, чтобы помочь вам понять, почему необходимы определенные тесты и их требуемые параметры.

Что такое IPC/WHMA A-620?

IPC/WHMA-A-620 «Требования и приемка для сборок кабельных/проводных жгутов» является совместным проектом IPC (Институт печатных схем) и WHMA (Ассоциация производителей жгутов проводов). Первоначально выпущенный в 2002 году, IPC/WHMA-A-620 стал отраслевым стандартом для измерения качества.

A-620 описывает требования к сборкам на основе визуальных критериев. Подробные изображения сообщают о допустимых и неприемлемых характеристиках сборки. Таким образом, он дает возможность обучать заводских рабочих. Он также устанавливает ожидания между клиентами и поставщиками в отношении ожидаемого уровня качества. Вы можете приобрести текущую версию (A-620 Rev B) на whma.org или ipc.org

Что случилось с тестированием кабеля в A-620?

А-620 выпущен в 2002 году без раздела «Испытания». Циррис работал с другими членами WHMA и IPC при создании тестовой секции (раздел 19).), что стало основным изменением стандарта A-620 (версия A, выпущенная в июле 2006 г. ).

В 2011 году компания Cirris помогла предложить изменения в тестовом разделе для следующей редакции стандарта A-620 (версия B, выпущенная в октябре 2012 года). Более подробную информацию об этих изменениях можно найти внизу этой страницы.

Определение требований к испытаниям кабелей и уровням испытаний

В секции испытаний используются три класса продукции, как определено в разделе 1.8 A-620, для сборок в зависимости от их предполагаемого использования:

Класс 1 — General Electronic Products

Включает изделия, подходящие для применений, где основным требованием является функционирование готовой сборки.

Класс 2 — Электронные продукты специального назначения

Включает продукты, для которых требуется непрерывная работа и увеличенный срок службы, а также для которых желательна, но не критична бесперебойная работа. Как правило, среда конечного использования не вызывает отказов.

Класс 3 — Высокопроизводительные электронные продукты

Включает продукты, для которых критична постоянная производительность или производительность по требованию, простои оборудования недопустимы, среда конечного использования может быть необычно жесткой, а оборудование должно функционировать, когда это необходимо, например, системы жизнеобеспечения и другие критически важные системы.

Использование этого стандарта требует согласования классов, к которым принадлежит продукт. Если Пользователь и Производитель не устанавливают и не документируют класс приемки, это может сделать Производитель. Решения о принятии и/или отклонении должны основываться на применимой документации, такой как контракты, чертежи, спецификации, стандарты и справочные документы. (А-620, раздел 1.8)

Компания Cirris понимает, что эти классы определяются следующим образом:

• Класс 1 — потребительские товары
• Класс 2 — оборудование связи
• Класс 3 — военные, средства жизнеобеспечения ниже показаны необходимые тесты для каждой категории продуктов.

  Test	General Electronic Products Class 1	Dedicated Service Electronic Products Class 2		Высокопроизводительные электронные продукты Класс 3
  Непрерывность	Требуется	Требуется		2 Ох или 1 Ом плюс Плюс максимальный специфический устойчивый сопротивление, который будет растут. Требуется	Требуется
  Выдерживаемое электрическое напряжение (DWV)	Не требуется	С зазорами (воздушные зазоры или пути утечки) ≥2 мм [0,079дюймов], а не коаксиальные/двухосные/трехосные сборки: испытания не требуются	С зазором (воздушные зазоры или путь утечки) <2 мм [0,079 дюйма] или коаксиальные/двухосные/трехосные сборки: Уровень напряжения: 1000 В постоянного тока или эквивалентное пиковое напряжение переменного тока, максимальный ток утечки: 1 мА, время выдержки: 0,1 секунды	Уровень напряжения: 1500 В постоянного тока или эквивалентное пиковое напряжение переменного тока, максимальный ток утечки: 1 мА, время выдержки: 1 секунда
  Сопротивление изоляции (ИК)	Не требуется	С зазорами (воздушные зазоры) ≥2 мм [0,079 дюйма]: испытание не требуется : Уровень напряжения: Напряжение постоянного тока DWV или значение по умолчанию тестера Минимальное сопротивление изоляции: ≥100 МОм для сборок ≤3 м [118 дюймов] ≥10 МОм для сборок >3 м [118 дюймов] 5 ≥10 МОм для сборок >3 м [118 дюймов] 5 ≥ 9008 МОм для коаксиального кабеля любой длины Максимальное время задержки: 10 секунд

  Некоторые вопросы, которые могут возникнуть у вас по поводу требований к тесту A-620

  Тест DWV имеет «минимальное» время, а IR — «максимальное» время.

  Разве они оба не должны быть минимальными временами?

  Испытание на выдерживаемое напряжение диэлектрика (DWV) определяет внезапный пробой изоляции между проводниками. Этот тест должен продолжаться в течение некоторого минимального времени. Один и тот же порог максимально допустимого тока используется в течение всего времени испытания. Чем больше время, тем больше шансов обнаружить неисправности.

  Тест сопротивления изоляции (IR) определяет более постоянный ток между изолированными проводниками, указанный как сопротивление, с учетом приложенного напряжения. Когда напряжение подается впервые, ток обычно достигает пика, а затем из-за влажности, которая может быть высушена энергией приложенного напряжения и так называемого «диэлектрического поглощения», он со временем снижается. Это означает, что измеренное сопротивление начинается с более низких значений и со временем увеличивается. Чем дольше вы подаете напряжение, тем лучше конечное измеренное сопротивление изоляции, поэтому более длительное время позволяет проходить кабелям с худшими ИК-характеристиками. Чтобы сократить время производственных испытаний без ухудшения качества испытаний, время ИК-испытаний заканчивается, как только достигается минимальное значение сопротивления.

  Почему для кабелей класса 2 требуются испытания высоким напряжением (ВН) для близко расположенных контактов (

  <2 мм [0,079 дюйма])? Это кажется обратным, поскольку чем ближе расстояние, тем меньшее напряжение разъем, вероятно, сможет выдержать.

  Действительно, меньшие зазоры между изолированными проводниками приводят к более низким напряжениям пробоя. Они также увеличивают вероятность возникновения перемежающегося или скрытого дефекта в виде короткого замыкания. Считалось, что при длине пути утечки >2 мм вероятность обнаружения короткого замыкания при испытаниях под высоким напряжением не компенсирует стоимость более строгих испытаний высокого напряжения, которые потребуются.

  В классе 2, как и в классе 3, малые пути утечки могут оправдать снижение напряжения, приложенного для испытания высоким напряжением. Требования A-620 определяют, что электрические испытания должны проводиться на таких уровнях, чтобы не ухудшать электрические свойства. Тем не менее, потребность в хорошем тесте HV возрастает по мере того, как расстояние становится меньше. Затраты на испытания не должны увеличиваться, когда необходимо снизить напряжение. В качестве руководства вы можете увидеть, с какими проблемами вы можете столкнуться с вашим конкретным расстоянием утечки, используя калькулятор дугового промежутка.

  При тестировании при 1000 В постоянного тока зазор должен быть больше 0,15 мм (0,006 дюйма). При 1500 В постоянного тока зазор должен быть больше 0,48 мм (0,019 дюйма). Это относительно небольшие пути утечки. Испытательное напряжение высокого напряжения, скорее всего, проблематично для очень маленьких разъемов в приложениях класса 3.

  У меня есть изолированные провода или разъемы с указанным максимальным рабочим напряжением, которое ниже, чем требуется в спецификации испытаний A-620. Не повредят ли эти испытательные напряжения их? Не попал ли я в двойную ловушку, когда эти требуемые испытательные напряжения считаются разрушительными и делают сборку непригодной для эксплуатации?

  Этот вопрос чаще всего возникает у тех, кто работает по военным контрактам, где могут возникать противоречия в интерпретации различных требований. Если у вас есть основания полагать, что тестирование приведет к ухудшению качества вашей сборки, вы можете провести некоторые подтверждающие тесты и воспользоваться положением раздела испытаний, которое требует проведения электрических испытаний на хороших сборках, чтобы не ухудшить надежность.

  Нам неизвестны какие-либо исследования или доказательства того, что изоляция, используемая в хороших сборках, может быть повреждена высоким напряжением во время кратковременного применения в испытаниях IR и DWV. Вот несколько веских причин, почему это не считается риском:

  • Время тестирования очень короткое и не относится к характеристикам «рабочего напряжения». Кроме того, уровни энергии очень низкие (испытательный ток измеряется в мА) и выполняются в условиях комнатной температуры.
  • Испытания, проводимые при напряжениях по умолчанию в A-620, стали очень популярными. Они разработаны после испытаний, таких как MIL-STD-201, и других требований, которые существуют более 50 лет и используются в сборках с гораздо более низким рабочим напряжением.
  • UL регулярно требует проведения 100% производственных испытаний в тысячах вольт для компонентов и изделий, рассчитанных на рабочее напряжение 120 В переменного тока.
  • Проводка и разъемы, соответствующие военным требованиям, регулярно требуют 100% испытаний производителями на уровне компонентов при напряжении в тысячи вольт, даже если их рабочее напряжение указано ниже 1000 вольт. Например, MIL-W-16878E TYPE EE (соединительный провод TFE), рассчитанный на 1000 вольт, должен пройти 100% производственные испытания с искровым разрядником шариковой цепи 5000 вольт в рамках производственного процесса. Даже проволока для промышленного и коммерческого применения обычно тестируется в процессе производства. При испытании используемое напряжение исчисляется тысячами вольт.
  • В рамках исследовательского проекта Sandia National Labs проводка самолета тестировалась на деградацию при напряжении в тысячи вольт без деградации. http://www.sandia.gov/electromagnetics/New_Reports/reports/Glover2003. pdf

  Если вам станет известно об исследованиях, подтверждающих опасения по поводу ухудшения изоляции проводки или разъемов при кратковременном воздействии высокого напряжения, мы были бы очень признательны, если бы узнали об этом.

  Какие изменения были внесены между A-620 Rev A и A-620 Rev B?

  В A-620 Rev B были внесены следующие изменения:

  Таблица 19-2, Минимальные требования для проверки целостности цепи, класс 3 (предложено Cirris):

  Были добавлены следующие слова,

  Rev A: « 2 Ом или 1 Ом плюс сопротивление провода, в зависимости от того, что больше»
  Rev B: «2 Ом или 1 Ом плюс максимальное указанное сопротивление провода, в зависимости от того, что больше»

  Раздел 19.5.3, Методы электрических испытаний — выдерживаемое напряжение диэлектрика (ДВВ):

  Был добавлен следующий абзац:

  «В точках, подлежащих проверке, привязи должны быть […]проверены на DWV для всех изолированных путей непрерывности, как определено в ходе испытаний на непрерывность.
