Проверка тиристора мультиметром: пошаговая инструкция и советы

Как правильно проверить тиристор с помощью мультиметра. Какие основные этапы включает в себя тестирование тиристора. Какие показания мультиметра свидетельствуют об исправности или неисправности тиристора. Какие дополнительные методы проверки тиристора существуют помимо использования мультиметра.

Подготовка к проверке тиристора

Перед началом тестирования тиристора необходимо выполнить следующие подготовительные шаги:

1. Определить маркировку тиристора и найти его техническую документацию (даташит)
2. Изучить расположение выводов тиристора (анод, катод, управляющий электрод)
3. Подготовить мультиметр, установив его в режим измерения сопротивления
4. При необходимости выпаять тиристор из схемы для более точной проверки

Правильная подготовка позволит избежать ошибок при тестировании и получить достоверные результаты проверки работоспособности тиристора.

Базовая проверка тиристора на пробой

Простейший способ проверить тиристор на наличие пробоя заключается в измерении сопротивления между его выводами:

1. Подключите щупы мультиметра к выводам катод-управляющий электрод. Сопротивление должно быть в диапазоне 40-550 Ом.
2. Измерьте сопротивление между анодом и катодом. Оно должно стремиться к бесконечности.
3. Поменяйте полярность щупов и повторите измерения.

Если измеренные значения сильно отличаются от указанных, это может свидетельствовать о пробое тиристора. Однако для полной проверки работоспособности требуются дополнительные тесты.

Проверка переключения тиристора

Для проверки способности тиристора переключаться между открытым и закрытым состоянием можно использовать следующую методику:

1. Подключите щупы мультиметра к аноду и катоду тиристора.
2. Кратковременно замкните управляющий электрод на анод.
3. Если тиристор исправен, показания мультиметра резко упадут, что говорит о переходе в открытое состояние.
4. После размыкания управляющего электрода, тиристор должен оставаться открытым.

Эта проверка позволяет убедиться, что тиристор корректно переключается и удерживает открытое состояние. Однако для надежной диагностики рекомендуется использовать специальные тестеры.

Использование самодельного пробника для проверки тиристора

Более точную проверку работоспособности тиристора можно выполнить с помощью простого самодельного пробника. Для его сборки потребуются:

• Трансформатор с вторичной обмоткой 6.3В
• Лампочка на 6.3В, 0.3А
• Выпрямительный диод
• Конденсатор 1000мкФ, 16В
• Резистор 47 Ом
• Переключатели и провода

Собранный пробник позволяет проверить работу тиристора как на постоянном, так и на переменном токе, что дает более полное представление о его исправности.

Алгоритм проверки тиристора самодельным пробником

Проверка тиристора с помощью самодельного пробника выполняется по следующему алгоритму:

1. Подключите выводы тиристора к пробнику согласно схеме.
2. Установите переключатель в режим постоянного тока.
3. Включите пробник — индикаторная лампа не должна гореть.
4. Подайте сигнал на управляющий электрод — лампа должна загореться.
5. Отключите сигнал с управляющего электрода — лампа должна продолжать гореть.
6. Переведите переключатель в положение «Выкл» — лампа должна погаснуть.
7. Повторите проверку в режиме переменного тока.

Если тиристор проходит все этапы проверки, его можно считать исправным. Отклонения в работе на любом из этапов говорят о возможной неисправности.

Особенности проверки тиристора на плате

В некоторых случаях возникает необходимость проверить тиристор, не выпаивая его из платы. При этом нужно учитывать следующие особенности:

• Возможно влияние других элементов схемы на результаты измерений
• Сложно или невозможно проверить все режимы работы тиристора
• Повышается риск повреждения платы при неосторожных манипуляциях
• Точность проверки ниже, чем при тестировании выпаянного тиристора

Поэтому проверка тиристора на плате обычно ограничивается базовым тестом на пробой с помощью мультиметра. Для полноценной диагностики рекомендуется все же выпаивать компонент.

Выбор мультиметра для проверки тиристоров

При выборе мультиметра для проверки тиристоров следует обратить внимание на следующие характеристики:

• Точность измерений — погрешность не более 1-3%
• Наличие режима «прозвонки» цепи
• Возможность измерения малых сопротивлений (от 0.1 Ом)
• Защита от перегрузки по току и напряжению
• Удобство использования и эргономичность

Оптимальным выбором будет цифровой мультиметр среднего или высокого класса точности от проверенных производителей. Это обеспечит надежность и достоверность результатов при проверке тиристоров.

Альтернативные методы проверки тиристоров

Помимо использования мультиметра и самодельных пробников, существуют и другие методы проверки работоспособности тиристоров:

• Специализированные тестеры тиристоров
• Проверка в реальной схеме с контролем параметров
• Измерение вольт-амперных характеристик
• Тестирование на полупроводниковых анализаторах

Эти методы позволяют получить более полную информацию о состоянии тиристора, включая его динамические характеристики. Однако они требуют специального оборудования и навыков работы с ним.

Как проверить тиристор мультиметром + видео

Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье.

Начнем с подготовительного этапа, а именно с того, что нам потребуется сделать перед проверкой.

Предварительная подготовка

Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.

Маркировка обозначена красным овалом

Найдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или в тематических форумах). Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).

Даташит на BT151 (аналог КУ202Н)

Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.

Тестирование на пробой

Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выходами «К» и «УЭ», потом «А» и «К». Алгоритм наших действий будет следующим:

1. Включаем прибор в режим «прозвонки» и снимаем измерения с перехода между выводами «К» и «УЭ», в соответствии с рисунком 3. Если полупроводник исправен, отобразится сопротивление перехода в диапазоне от 40 Ом до 0,55 кОм. Рис 3. Измеряем сопротивление между УЭ и К
2. Меняем щупы местами и повторяем процесс, результат должен быть примерно таким же, как в пункте 1. Заметим, что чем больше сопротивление между выводами «УЭ» и «К», тем меньше ток открытия, а значит — выше чувствительность устройства.
3. Меряем сопротивление между выводами «А» и «К» (см. рис. 4). На индикаторе мультиметра должно высветиться бесконечно большое сопротивление, причем, вне зависимости от полярности подключенного измерительного устройства. Иное значение указывает на пробой в переходе. Для «чистоты» проверки лучше выпаять подозрительную деталь и повторить тестирование.

Рис 4. Измеряем сопротивление перехода  Анод-Катод

Как уже упоминалось выше, такая методика проверки мультиметром не позволяет полностью протестировать работоспособность тиристора, нам потребуется несколько усложнить процесс.

Проверка на открытие-закрытие

Предыдущее тестирование позволяет определить, имеется ли пробой, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в режим «прозвонки» и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп с черным проводом к выводу «К», красный — к «А»).

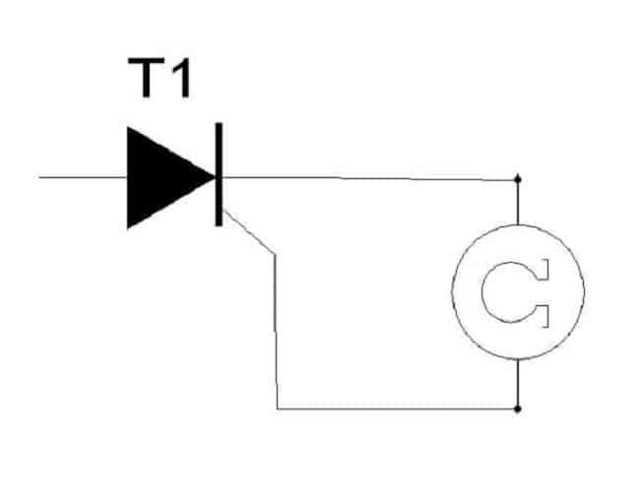

Рис. 5. Подключение для проверки на открытие

При таком подключении отобразится бесконечно большое сопротивление. Теперь соединяем на несколько мгновений «УЭ» с выходом «А», прибор покажет падение сопротивления, и после отключения «УЭ», показание опять вырастет до бесконечности. Это связано с тем, что идущего через щупы тока недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать несложную схему.

Самодельный пробник для тиристоров

В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен. На рисунке 6 представлена схема, позволяющая протестировать работу устройства, подавая на него постоянное и переменное питание.

Рисунок 6. Пробник для тиристоров

Обозначения:

• Т1 – трансформатор, в нашем случае использовался ТН2, но подойдет любой другой, если у него имеется вторичная обмотка 6,3 V.
• L1 – обычная миниатюрная лампочка на 6,3 V и 0,3 А (например, МН6,3-0,3).
• VD1 – выпрямительный диод любого типа с обратным напряжением более 10 вольт и током от 300 мА и выше (например, Д226).
• С1 – конденсатор емкостью 1000 мкФ, и рассчитанный на напряжение 16 В.
• R1 – сопротивление с номиналом 47 Ом.
• VD2 – тестируемый тиристор.
• FU1 – предохранитель на 0,5 А, если в схеме для проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя нужно увеличить (узнать потребляемый ток можно воспользовавшись мультиметром).

После того, как пробник собран, приступаем к проверке, выполняется она по следующему алгоритму:

1. Подключаем к собранному прибору тестируемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (для определения цоколевки следует обратиться к справочной информации).
2. Переводим переключатель S2 для тестирования в режиме постоянного тока (положение «2»).
3. Включаем пробник тумблером S1, индикатор L1 не должен засветиться.
4. Нажимаем S3, в результате на «УЭ» подается напряжение через резистор R1, что переводит тиристор в открытое состояние, на индикаторную лампочку поступает напряжение, и она начинает светиться.
5. Отпускаем S3, поскольку полупроводниковый элемент остается открытым, лампочка продолжает гореть.
6. Меняем положение переключателя, переводя его в положение «О», тем самым мы отключаем питание от тиристора, в результате он закрывается и лампа гаснет.
7. Теперь проверяем работу элемента в режиме переменного напряжения, для этой цели переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание непосредственно со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
8. Нажимаем S3, лампа начинает светиться в половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения.
   Отпускаем S3 – индикаторная лампочка гаснет.

Если тестируемый элемент вел себя так, как описывается, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это указывает на пробой, а когда при нажатии S3 он не загорается, можно определить внутренний обрыв (при условии, что лампочка рабочая).

Проверка без выпаивания детали с платы

В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но чтобы выполнить диагностику самодельным тестером, полупроводник придется выпаять.

Как проверить тиристор мультиметром: особенности тестирования

Довольно большое распространение получили тиристоры. Они применяются при создании различных электрических приборов и мощных силовых установок. Особенности рассматриваемых полупроводников заключаются в том, что проверить их при применении мультиметра достаточно сложно. Для полноценной проверки нужно собрать сложную схему. Важно понимать, как проверить тиристор мультиметром, так как пробой и внутренний обрыв являются распространенными проблемами.

• Предварительная подготовка
• Тест на пробой
• Проверка открытого и закрытого положения
• Самодельный пробник
• Особенности процедуры
• Тестирование детали на плате
• Прозвонка динистора
• Определение исправности устройства
• Выбор мультиметра

Предварительная подготовка

Подобный измерительный прибор получил широкое распространение: применяется для определения различной информации. Предварительная подготовка предусматривает расшифровку спецификации, для чего достаточно рассмотреть маркировку на полупроводниковом изделии.

После определения типа изделия и цоколевки можно приступить к тесту пробоя при помощи мультиметра. В большинстве случаев проводится проверка на пробой, для чего изделие можно оставить на плате, поэтому на этом этапе не требуется паяльник.

Тест на пробой

Проверка тиристора начинается с определения пробоя. Рекомендуется начинать с предварительного тестирования, которое связано с измерением сопротивления между двумя выходами «А» и «К», «К» и «УЭ». Алгоритм действий имеет следующие особенности:

1. Для тестирования применяется мультиметр. Его включают в режим «прозвонки», и снимаются показатели между двумя выводами «УЭ» и «К». Если устройство находится в хорошем техническом состоянии, то снятые показатели будут в диапазоне от 40 Ом до 0,55 кОм. Низкое значение может указывать на некоторые проблемы с устройством.
2. Далее рекомендуется сменить положение щупов, и процесс повторяется. Снятые показатели должны соответствовать тем, которые были получены в первом случае.
3. Следующий шаг заключается в измерении сопротивления между выводами «К» и «А». В этом случае показатель сопротивления должен стремиться к бесконечности. Значение может варьироваться в зависимости от полярности измерительного устройства. Низкий показатель указывает на то, что есть пробой в переходе. Для более точного результата рекомендуют выпаивать устройство, которое тестируется.

Проверка симистора мультиметром подобным образом не позволяет получить точный показатель. Немного усложнив процесс тестирования, можно существенно повысить точность полученных результатов.

Проверка открытого и закрытого положения

Тестирование на пробой не позволяет определить, есть ли внутренний обрыв. Именно поэтому применяемая схема существенно усложняется. Более точный показатель можно достигнуть следующим образом:

1. Применяемый мультиметр переводится в режим «прозвонки», после чего к нему подключается тиристор. Щуп, который имеет черный провод, подключается к выводу «К», а красный к «А».
2. При применении подобной схемы подключения измерительный прибор указывает бесконечное сопротивление.
3. Следующий шаг заключается в подключении «УЭ» с выходом «А». В этом случае происходит частичное падение показателя сопротивления, и после обрыва соединения он снова стремится к значению бесконечности. Тока, проходящего через штыри измерительного прибора, недостаточно для сдерживания тиристора в закрытом состоянии.

Еще больше повысить точность измерений можно при сборке собственного измерительного прибора.

Самодельный пробник

Простейший вариант исполнения представлен сочетанием только лампочки и батарейки, но он неудобен в применении. Более сложная схема позволяет протестировать устройство при подаче постоянного или переменного тока.

Схема самодельного пробника представлена сочетанием следующих элементов:

1. Лампочка небольшого размера с показателями 0,3 А и 6,3 В.
2. Трансформатор со вторичной обмоткой 6,3 В. Рекомендуется использовать вариант исполнения ТН2.
3. Диод выпрямительного типа с обратным напряжением около 10 Вольт и сопротивлением не менее 300 мА. Примером можно назвать вариант исполнения Д226.
4. В схему также включается конденсатор, емкость которого составляет 1000 мкФ. Устройство должно быть рассчитано на напряжение 16 В.
5. Создается сопротивление с номиналом 47 Ом.
6. Предохранитель на 0,5 А. При применении мощного силового трансформатора следует повысить номинал предохранителя.

Самодельная конструкция может иметь компактные размеры. При необходимости все элементы можно собрать в защитном корпусе, за счет чего прибор можно будет использовать постоянно и транспортировать к месту проверки.

Особенности процедуры

Следует учитывать, что самодельная конструкция позволяет точно определить работоспособность устройства. Пошаговая инструкция выглядит следующим образом:

1. К собранной самодельной конструкции подключается полупроводниковый элемент.
2. Для того чтобы тесты могли проводиться в режиме постоянного тока, устанавливается переключатель.
3. Включается пробник при помощи тумблера. При этом ток не должен попасть на лампу.
4. К тестируемому устройству подводится напряжение через резистор. В этом случае тиристор переводится в открытие положение, на лампочку подается напряжение, и она начинает светиться.
5. Далее отпускается кнопка, но тиристор находится в открытом положении, и индикатор должен гореть.
6. Проводится смена положения переключателя, после чего тиристор переходит в закрытое состояние, и лампочка гаснет.
7. При переводе измерительного устройства в режим работы с переменным током лампочка начинает гореть не полностью.

Если проверяемое устройство проявляло себя так, как в описании, то тиристор находится в хорошем техническом состоянии и работает правильно. Если лампочка горит постоянно, то это говорит о пробое. Если при нажатии на клавишу она не загорается, то это указывает на внутренний обрыв. Именно поэтому можно обойтись без мультиметра.

Тестирование детали на плате

При необходимости можно проверить тиристор мультиметром без демонтажа детали. Однако при применении самодельной конструкции придется выпаять элемент, так как в качестве индикатора используется лампочка. К особенностям этого процесса относятся следующие моменты:

1. Требуется паяльник. Подобный инструмент требуется при проведении различной работы с электроникой. Мощность и диаметр жилы выбираются в соответствии с тем, какие размеры имеет плата.
2. При проведении работы следует учитывать, что нельзя оказывать слишком высокую температуру на плату. Это может привести к повреждению дорожек и других элементов.
3. Нельзя повредить выходы, так как это может осложнить проводимые тесты.

Необходимость в выпаивании детали определяет то, что многие решают использовать мультиметр для проверки. В большинстве случаев полученных результатов вполне достаточно для оценки состояния тиристора.

Прозвонка динистора

При необходимости можно провести проверку динистора. К ключевым моментам относятся следующие моменты:

1. Для проведения теста требуется источник питания с высоким напряжением, показатель которого выше, чем у динистора.
2. Ограничить ток можно при подключении резистора с показателем сопротивления от 100 до 1000 Ом.
3. Плюсовой провод подключается к аноду, а катод к клемме ограничительного резистора. Свободный конец сопротивления соединяется с минусом блока питания.

Применяемый измерительный прибор в соответствующем режиме через специальные щупы соединяется с анодом и катодом. Тестер должен лежать в пределе милливольта, после чего динистор открывается.

Определение исправности устройства

Исправность рассматриваемого устройства можно проверить при применении обычного источника света и измерительного прибора. К особенностям этой техники относятся следующие моменты:

1. Источник постоянного тока соединяется через тринистор. В цепь также включается лампа с соответствующим напряжением.
2. Щупы мультиметра подводятся к катоду и аноду. Следует установить режим измерения, соответствующий постоянному напряжению.
3. Устройство должно быть рассчитано на измерение показателей, которые превышают значения применяемого источника напряжения.
4. В качестве источника питания можно использовать батарейку любого номинала.
5. Осуществляется подача напряжения для теста устройства.

На момент подключения источника питания тринистор открывается, ток подводится к лампочке, и она загорается. После снятия управляющего воздействия лампа должна продолжать гореть, так как проходит ток удержания.

Выбор мультиметра

Для тестирования различного электрического оборудования требуется специальный измерительный прибор, который называют мультиметром. Основные критерии выбора:

1. При выборе практически всегда уделяется внимание степени функциональности устройства.
2. Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные практически не применяются, так как они отображают небольшое количество информации, точность данных может быть невысокой.
3. Показатель погрешности может варьировать в довольно большом диапазоне. Качественные модели имеют погрешность не более 3%. Лучше выбирать мультиметр с наименьшим значением погрешности, однако они обходятся дорого.
4. Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые различные размеры и форму. Если оно будет некомфортным в применении, то могут возникнуть серьезные проблемы.
5. Уделяется внимание и степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного устройства могут использоваться самые различные материалы, некоторые из них характеризуются высокой защитой от воздействия влаги и пыли.
6. Класс электробезопасности. По этому показателю устройства классифицируются согласно установленным стандартам.
7. Популярность бренда. Хорошие производители цифровых тестеров неоднократно проверяют надежность и качество выпускаемой продукции.

Рассматривая то, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные измерительные приборы разделяются на несколько классов:

1. CAT 1 — устройства, подходящие для работы с низковольтными сетями.
2. CAT 11 — класс устройства, подходящего к сети питания.
3. CAT 111 — класс, предназначенный для работы внутри сооружений.
4. CAT 1 V — для работы с цепью, которая расположена вне здания. Устройства этого класса имеют высокую защиту от воздействия окружающей среды.

После выбора измерительного инструмента можно приступить к тестам. Полученная информация может записываться в блокнот или сохраняться в память устройства, если у него есть соответствующая функция.

Как проверить SCR с помощью мультиметра?

В этой статье мы обсудим, как проверить SCR с помощью мультиметра. Для устранения неполадок электронной платы, особенно схемы силовой цепи, необходимо знание проверки SCR простейшим методом. Первое, что мы должны знать о выводах SCR-анод, катод и затвор. SCR доступны в различных упаковках To-92, со шпилькой, дискретным пластиком и пресс-пакетом, и каждая упаковка имеет различную конфигурацию контактов. Для идентификации конфигурации выводов SCR наилучшим источником является техническое описание компонентов.

Как определить клеммы SCR

Теперь для понимания возьмем для ознакомления пакет SCR TO-92.

Определите клеммы мультиметра

• Используя диод P-N, мы можем определить полярность выводов мультиметра. Переходной диод является однонаправленным, и диод имеет низкое сопротивление при прямом смещении и высокое сопротивление при обратном смещении.
• Теперь подключите выводы мультиметра к аноду и катоду диода. Если мультиметр показывает низкое сопротивление, то провод мультиметра, подключенный к аноду диода, является положительным, а другой — отрицательным.
• Если омметр показывает высокое сопротивление, то он показывает состояние обратного смещения диода. В этом состоянии вывод, подключенный к аноду, является отрицательным выводом мультиметра, а вывод, подключенный к аноду, является положительным выводом мультиметра.
• Как правило, положительный провод мультиметра подключается к красному разъему мультиметра.

1.  Держите мультиметр в режиме измерения сопротивления.
2.  Подсоедините положительный вывод мультиметра к аноду SCR и отрицательный вывод мультиметра к катоду.
3. Как и в шаге № 2, SCR находится в режиме прямой блокировки . SCR не работает. В этом состоянии SCR должен показывать бесконечное сопротивление, и зуммер непрерывности не подается. Если сопротивление SCR высокое, то согласно этому тесту SCR исправен.
4. SCR показывает непрерывность на шаге №3, SCR имеет короткое замыкание и SCR неисправен.
5. Если SCR проходит успешно на шаге №3, Далее мы проверяем его на работоспособность цепи затвора.
6.  Подсоедините положительный вывод мультиметра к клемме анода, а отрицательный вывод мультиметра к катоду SCR.
7. Теперь подключите затвор проводом к аноду. Если вы помните, это режим прямой проводимости SCR. SCR должен быть включен. Сопротивление , измеренное между анодом и катодом, должно быть равно нулю. Если сопротивление равно нулю, это означает, что SCR находится в проводящем режиме. Мы можем сказать, что SCR в порядке.
8. Когда вывод затвора отсоединен от анода, проводимость может прекратиться или продолжиться в зависимости от того, обеспечивает ли омметр достаточный ток затвора, чтобы удерживать устройство выше его  удержание текущего уровня. Если SCR продолжает проводить ток, то это состояние блокировки SCR.

Ограничение проверки SCR с помощью мультиметра

Проверка SCR и ее результаты зависят от тока питания мультиметра. Если мультиметр обеспечивает достаточный ток для проводимости SCR, мы можем проверить SCR с помощью мультиметра.

Другой метод тестирования SCR

Схема тестера SCR

сообщить об этом объявленииСхема другого метода тестирования приведена ниже.

Почти все типы SCR можно проверить с помощью приведенной выше схемы тестера SCR.

Процедура проверки

1. Подсоедините тиристоры к цепи проверки зиг.
2. Подайте 12 В на анод и катод SCR. Подключите анод к положительному источнику питания, а катод к отрицательному источнику питания. В этом состоянии лампа должна быть выключена. Он показывает, что SCR находится в состоянии OFF.
3. Кратковременно нажмите переключатель «S», чтобы затвор SCR получил импульс тока затвора. SCR должен включиться и оставаться во включенном состоянии. SCR должен быть зафиксирован. В этом состоянии лампа должна включиться и оставаться во включенном состоянии до отключения питания 12 В.
4. Если вышеуказанные проверки положительны, SCR исправен.

Похожие сообщения:

• Как проверить TRIAC с помощью мультиметра?
• V-I Характеристики SCR | Режимы работы SCR

Связанные сообщения:

Пожалуйста, следите за нами и ставьте лайки:

Проверка SCR / ТИРИСТОРНОГО МОДУЛЯ с помощью мультиметра Он по-прежнему использует мультиметр, чтобы проверить его состояние: хорошее или плохое.

Шаг проверки почти такой же, как и для малого SCR, и тот же принцип, однако есть некоторые различия в деталях, например, мы не можем использовать мультиметр для запуска SCR, потому что это силовое электронное устройство. На рынке представлено множество моделей модуля SCR. На его заводской табличке есть схема внутренней цепи, которую полезно проверить и установить.

                                  Пример модуля SCR состоит из 1 SCR и 1 диода.

Этап проверки SCR / ТИРИСТОРОВОГО МОДУЛЯ с помощью мультиметра

1. Найдите клемму и схему внутренней цепи SCR на заводской табличке или в техническом описании.

2. Из примера модуль SCR состоит из 1 SCR и 1 диода. Сначала проверьте диод, используя диапазон проверки диода на цифровом мультиметре. Исправный диод показывает прямое падение напряжения 0,3–0,7 В (прямое смещение) и отображает OL 1 раз при обратном смещении. Закороченный диодный дисплей 000V 2 раза и открытый диодный дисплей OL 2 раза. Если диод уже неисправен, нет необходимости делать следующий шаг.

                                                                                                                       = исправный диод

                                                                                                                                             Если установить диапазон омметра, хороший SCR будет отображать очень высокое сопротивление как мегаом. SCR закорочен, дисплей мультиметра 0 Ом и разомкнут SCR, дисплей мультиметра OL.

            Проверьте клеммы A и K1 SCR, хорошие SCR имеют очень высокое сопротивление в мегаомах.

            Проверьте клеммы A и K1 SCR, хорошие SCR имеют очень высокое сопротивление МегаОм.

4. Проверьте состояние SCR, клеммы G1 и K1. Установите диапазон Ом на цифровом мультиметре, исправный SCR покажет низкое сопротивление. SCR закорочен, дисплей мультиметра 0 Ом и разомкнут SCR, дисплей мультиметра OL.
