Проверка замеров сопротивления изоляции. Периодичность проверки сопротивления изоляции: нормативы и рекомендации

Как часто нужно проверять сопротивление изоляции электрооборудования. Какие нормативные документы регламентируют периодичность проверок. Для каких объектов требуется более частая проверка изоляции. Как правильно проводить измерения сопротивления изоляции.

Нормативные требования к периодичности проверки изоляции

Регулярная проверка сопротивления изоляции электрооборудования и электроустановок является важным элементом обеспечения их безопасной и надежной эксплуатации. Основные нормативные документы, регламентирующие периодичность таких проверок:

• Правила устройства электроустановок (ПУЭ)
• Правила технической эксплуатации электроустановок потребителей (ПТЭЭП)
• ГОСТ Р 50571.16-99
• РД 34.45-51.300-97
• РД 153-34.0-20.525-00
• ПОТ РМ-011-2000
• ПОТ Р М-016-2001 РД 153-34.0-03.150-00

Согласно этим документам, для большинства электроустановок периодичность проверки сопротивления изоляции составляет не реже 1 раза в 3 года.

Особенности проверки изоляции для разных объектов

Для некоторых типов объектов и оборудования установлена более частая периодичность проверок:

• Лифты, грузоподъемные краны — 1 раз в год
• Школы, детские сады, медицинские учреждения — 1 раз в год
• Электроплиты — 1 раз в год
• Особо опасные помещения и наружные установки — 1 раз в год

Более частые проверки для таких объектов обусловлены повышенными требованиями к их безопасности и надежности.

Методы измерения сопротивления изоляции

Существует несколько основных методов измерения сопротивления изоляции:

1. Метод точечной проверки — позволяет быстро оценить состояние изоляции
2. Метод временного сопротивления (диэлектрического поглощения) — дает более точные результаты
3. Метод индекса поляризации — оценивает качество и старение изоляции
4. Метод ступенчатого напряжения — выявляет дефекты, не обнаруживаемые при низких напряжениях

Выбор конкретного метода зависит от типа оборудования и целей проверки.

Требования к измерительным приборам

Для корректного измерения сопротивления изоляции необходимо использовать специализированные приборы — мегаомметры. Основные требования к таким приборам:

• Диапазон измеряемых сопротивлений до нескольких ТераОм
• Стабильное испытательное напряжение в течение всего теста
• Испытательный ток не менее 1 мА
• Функции автоматического расчета коэффициентов
• Возможность проведения длительных тестов
• Автоматическая разрядка тестируемого объекта

Современные цифровые мегаомметры обеспечивают высокую точность измерений и удобство в работе.

Подготовка к проведению измерений

Перед началом измерений сопротивления изоляции необходимо выполнить ряд подготовительных мероприятий:

1. Вывести тестируемое оборудование из эксплуатации
2. Отключить все источники питания
3. Отсоединить нагрузку и другие цепи
4. Снять остаточный заряд с емкостей
5. Очистить изоляцию от загрязнений
6. Проверить целостность изоляции визуально
7. Измерить температуру и влажность

Тщательная подготовка обеспечивает достоверность результатов измерений и безопасность персонала.

Порядок проведения измерений сопротивления изоляции

Типовая процедура измерения сопротивления изоляции включает следующие этапы:

1. Подключение измерительного прибора к тестируемому объекту
2. Выбор испытательного напряжения
3. Подача испытательного напряжения
4. Снятие показаний через заданные интервалы времени
5. Расчет коэффициентов абсорбции и поляризации (при необходимости)
6. Построение графиков зависимости сопротивления от времени
7. Анализ полученных результатов

При проведении измерений важно строго соблюдать требования техники безопасности.

Анализ результатов измерений

Полученные значения сопротивления изоляции необходимо сравнить с нормативными значениями и результатами предыдущих измерений. При анализе учитывают:

• Абсолютные значения сопротивления
• Динамику изменения сопротивления во времени
• Коэффициенты абсорбции и поляризации
• Симметричность сопротивлений разных фаз
• Зависимость сопротивления от температуры

Существенное снижение сопротивления изоляции или аномальные значения коэффициентов указывают на возможные проблемы с изоляцией.

Меры по восстановлению сопротивления изоляции

При выявлении пониженного сопротивления изоляции могут применяться следующие меры:

• Очистка и сушка изоляции
• Замена поврежденных участков изоляции
• Пропитка изоляции специальными составами
• Восстановление антикоррозийных покрытий
• Устранение источников повышенной влажности

В сложных случаях может потребоваться капитальный ремонт или полная замена оборудования.

Электроизмерения в электроустановках до 1000 В

Проводим приемо-сдаточные испытания электроустановок новых объектов, а также плановые проверки действующих электроустановок напряжением до 1000 В.

Периодичность проведения электроизмерений зависит от многих факторов. Как правило, сроки и периодичность плановых проверок действующих электроустановок определяет технический руководитель организации-владельца. Однако, по многим типам оборудования и категориям использования помещений существуют установленные нормативы периодичности испытаний, превышение которых грозит их владельцу применение санкций административного характера со стороны контролирующих органов (Ростехнадзор и Прокуратура РФ). Эти нормативы прописаны в следующих документах: ПУЭ, ПТЭЭП, ГОСТ Р 50571.16-99, РД 34.45-51.300-97, РД 153-34.0-20.525-00, ПОТ РМ-011-2000, ПОТ Р М-016-2001 РД 153-34.0-03.150-00, а также в некоторых других отраслевых правилах, в нормативных документах Минздрава и других министерств и ведомств.

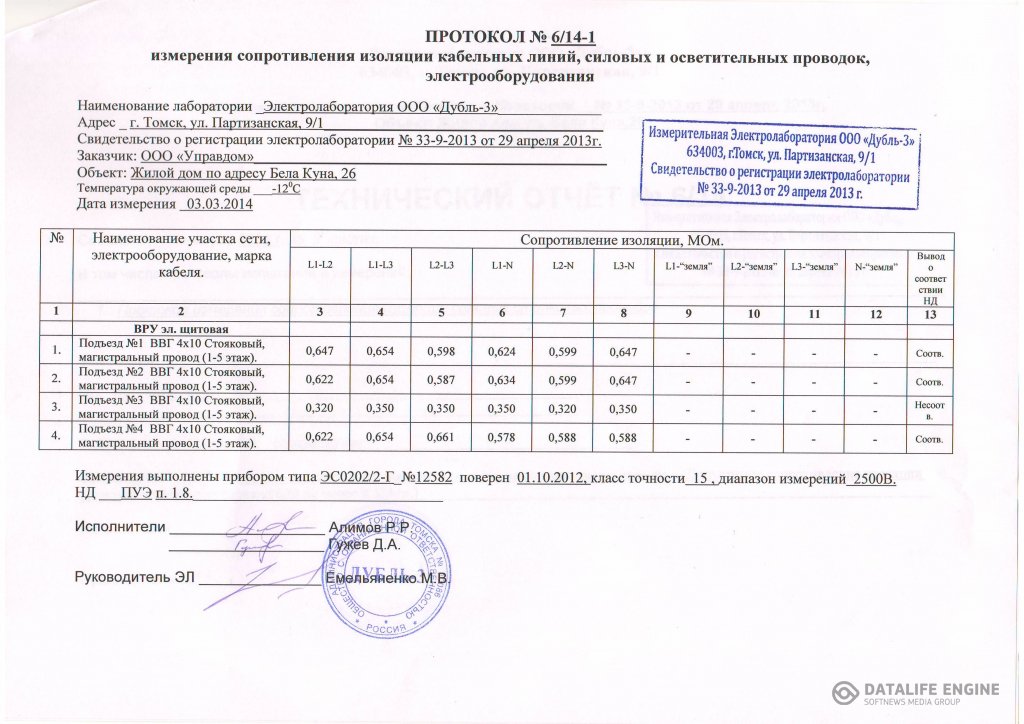

При отсутствии графика планово-предупредительных ремонтных работ целесообразно ориентироваться на прил. 3 ПТЭЭП, где в п. 2.12.17. установлена периодичность измерения сопротивления изоляции не реже одного раза в три года, и на ГОСТ Р 50571.16-99 (МЭК 60364-6-61-86), прил. F, регламентирующий периодичность замеров сопротивления изоляции также — один раз в три года. В состав технического отчета помимо протокола замеров сопротивления изоляции должны включаться также протоколы проверки непрерывности защитных проводников, измерения полного сопротивления цепи «фаза-нуль» и проверка исправности УЗО.

Для большинства потребителей электроэнергии сроки следующие:

• периодичность проверки сопротивления изоляции — 1 раз в 3 года;
• периодичность измерение сопротивления петли «фаза-нуль» — 1 раз в 3 года;
• периодичность замера переходных сопротивлений — 1 раз в 3 года;
• периодичность проверки УЗО — 1 раз в 3 года;
• периодичность проверки стационарных электроплит — 1 раз в год.

Для лифтов, грузоподъемных кранов, а также, школ, детских садов и учреждений здравоохранения сроки следующие:

• периодичность измерения сопротивления изоляции — 1 раз в год
• периодичность замеров сопротивления петли «фаза-нуль» — 1 раз в год
• периодичность проверки переходных сопротивлений — 1 раз в год
• периодичность проверки УЗО — 1 раз в год.

Кроме перечисленного, для любых потребителей замер показателей качества электрической энергии должен проводиться не реже 1 раза в 2 года (п. 1.2.6 ПТЭЭП).

Мы проводим следующие испытания и измерения в электроустановках напряжением до 1 кВ:

1. 1. Заземляющие устройства.
   1. 1.1. Проверка элементов заземляющего устройства.
   2. 1.2. Проверка цепи между заземлителями и заземляемыми элементами.
   3. 1.3. Проверка цепи «фаза-нуль» в электроустановках 1 кВ с системой TN.
   4. 1.4. Измерение сопротивления заземляющих устройств.
   5. 1.5. Измерение напряжения прикосновения (в электроустановках, выполненных по нормам на напряжение прикосновения).
2. 2. Электрические аппараты, вторичные цепи, электрооборудование и электропроводки напряжением до 1 кВ.
   1. 2.1. Измерение сопротивления изоляции.
   2. 2.2. Проверка целостности и фазировки жил кабеля.
   3. 2.3. Проверка устройств защитного отключения (УЗО).
   4. 2.4. Проверка показателей качества электрической энергии.

Наша лаборатория аттестована в соответствии с законодательством РФ (рег. № 53-186-15 от 08.07.2015 г.), все применяемые приборы прошли государственную поверку, персонал аттестован на право проведения измерений и испытаний в электроустановках напряжением до 1000 В.

Периодичность электролабораторных испытаний образовательных учреждений

1) Приказ Минобразования от 11 марта 1998 г. N 662

3.19.7. Проведением ежегодных проверок заземления электроустановок и изоляции электропроводки в соответствии с действующими правилами и нормами.

2) ГОСТ Р 50571.28-2006 «Электроустановки зданий. Часть 7-710.62 Периодичность проведения испытаний электроустановок, находящихся в эксплуатации»

В случае отсутствия соответствующих нормативов рекомендуется следующая периодичность:

• проверка систем переключения на аварийное электроснабжение — 1 раз в год;
• проверка устройств контроля сопротивления изоляции — 1 раз в год;
• визуальная проверка уставок устройств защиты – 1 раз в год;
• измерения в системе дополнительного уравнивания потенциалов — 1 раз в 2 года;
• проверка целостности системы уравнивания потенциалов — один раз в 3 года;
• объекты, требующие безопасного обслуживания, использующие двигатели внутреннего сгорания до достижения двигателем номинальной температуры, — 1 раз в год.

Периодичность испытаний определяется видом электрооборудования, категорией опасности, заводскими инструкциями, общим состоянием и иными особенностями эксплуатации электроустановок.

Согласно правилам ПУЭ (г. 1.8) и ПТЭЭП (прил. 3) потребитель электроэнергии определяет сроки проверки и испытания электрооборудования самостоятельно, но не реже чем раз в три года.

На практике обычно периодичность проведения всего комплекса необходимых испытаний электрооборудования проводят с той же периодичностью, что и измерения сопротивления изоляции.

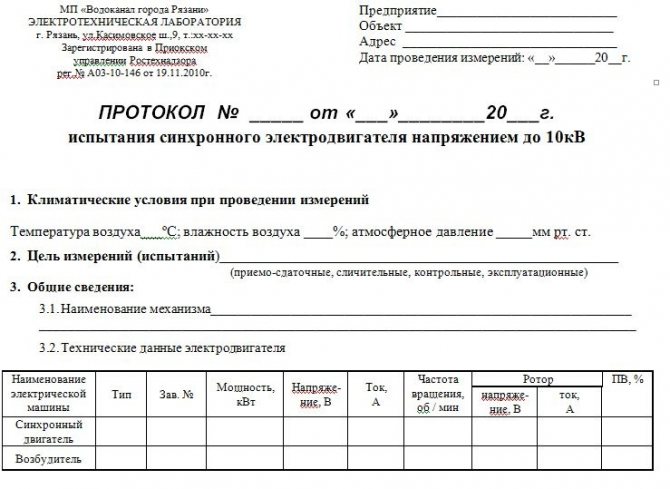

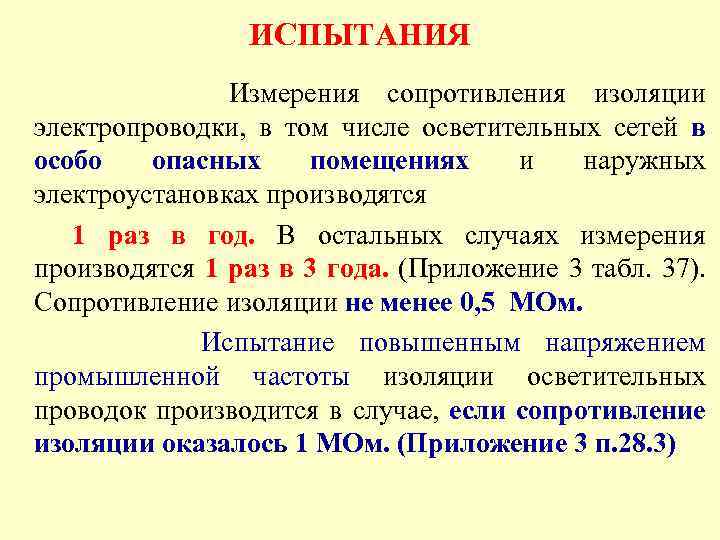

1) ПТЭЭП, прил. 3.1, табл. 37

Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года.

2) ПТЭЭП, п. 3.4.12

Измерение сопротивление петли фаза-нуль электроприемников в электроустановках напряжением до 1000 В с глухозаземленной нейтралью системы TN не реже 1 раза в 2 года.

Внеплановые измерения и испытания выполняются в случаях:

• сдачи электрооборудования в эксплуатацию;
• отказе устройств защиты электроустановок;
• перестановки электрооборудования;
• капитального ремонта и расширения мощностей электрооборудования.

• Периодичность электролабораторных испытаний учреждений и организаций
• Периодичность электролабораторных испытаний медицинских учреждений
• Периодичность электролабораторных испытаний образовательных учреждений
• Периодичность электролабораторных испытаний учреждений общественного питания
• Периодичность электролабораторных испытаний учреждений торговли

Упрощенное измерение сопротивления изоляции | EC&M

В идеальном мире электрическая изоляция не пропускала бы ток. К сожалению, несколько факторов могут со временем привести к ухудшению и полному выходу из строя электрической изоляции. Чрезмерное тепло или холод, влага, грязь, агрессивные пары, масло, вибрация, старение и поврежденная проводка — все это может поставить под угрозу систему изоляции. Неисправная изоляция может привести к снижению производительности и простоям оборудования, а также представлять опасность для персонала.

Для оценки и контроля целостности изоляции было разработано несколько тестов. Обычно они включают подачу тестового напряжения и последующее измерение тока. Имея эти два значения, сопротивление можно рассчитать по закону Ома [R = E/I]. Это «стресс-тестирование» изоляции аналогично тому, как подача воды под высоким давлением в водопроводные системы проверяется на наличие утечек.

Регулярная программа испытаний на сопротивление может выявить ухудшение изоляции, чтобы его можно было устранить до того, как оно станет серьезной проблемой ( Фото 1 ). Проверка сопротивления изоляции помогает обеспечить безопасность персонала и оптимальную работу оборудования. Это также помогает оценить качество и уровень ремонта, который может потребоваться перед повторным вводом оборудования в эксплуатацию.

Существует три широко используемых метода проверки сопротивления изоляции: проверка точечного считывания, проверка временного сопротивления и проверка ступенчатым напряжением. Эти три теста используются в основном для проверки изоляции двигателей, генераторов, кабелей, трансформаторов и другого электрического оборудования. Кроме того, существует два метода проверки отношения, которые также полезны при проверке вращающихся механизмов, таких как двигатели и насосы.

Для выполнения этих тестов лучше всего иметь мегомметр с функцией проверки по времени и возможностью выбора из диапазона испытательных напряжений. Также полезно иметь под рукой термометр или подобное устройство для измерения температуры. Если температура оборудования ниже точки росы, потребуется прибор для измерения влажности, особенно при проведении точечных испытаний.

Безопасность

Перед выполнением любого испытания сопротивления изоляции обязательно соблюдайте следующие меры безопасности, а также любые дополнительные указания, указанные в документации, прилагаемой к вашему испытательному прибору, местных правилах безопасности вашей организации и учреждения, в котором вы находитесь. тестирование в. Испытание сопротивления изоляции включает приложение высоких напряжений постоянного тока. Правильная подготовка тестируемой системы и прибора, используемого для проведения теста, имеет решающее значение для вашей безопасности и помогает предотвратить повреждение проводки и оборудования.

1. Вывести тестируемое оборудование из эксплуатации. Выключите аппарат, разомкните все выключатели и обесточьте блок. Отключите от всего другого оборудования и цепей, включая соединения нейтрали и защитного заземления. Обязательно выполняйте все применимые процедуры блокировки/маркировки (LOTO), требуемые на этом этапе.
2. Выполните тщательную проверку системы. Как правило, чем больше оборудования участвует в тесте, тем ниже показания сопротивления. Поэтому очень важно проверить систему и точно понять, что вы включаете в тест. Отметьте любое оборудование, которое может быть повреждено высоким испытательным напряжением, и либо соответствующим образом отрегулируйте испытательное напряжение, либо исключите эти компоненты из испытания.
3. Разрядите накопившуюся емкость перед проведением проверки сопротивления изоляции. Обратите внимание, что современные мегомметры автоматически сбрасывают это накопление, когда не проводят тест, если выводы подключены к устройству.
4. Проверьте утечки тока на переключателях и других соединениях.

При выполнении теста ограничьте доступ персонала на тестовую площадку. Кроме того, обязательно используйте средства индивидуальной защиты, такие как перчатки, защитные очки и другие средства защиты (при необходимости). После завершения теста убедитесь, что тестируемая система полностью разряжена. Рекомендуется минимальное время разряда, в четыре-пять раз превышающее продолжительность приложенного испытательного напряжения. Как указывалось ранее, некоторые приборы для измерения сопротивления изоляции имеют встроенную функцию, обеспечивающую безопасный разряд после испытания.

Процесс испытания

При проведении испытания необходимо понимать три составляющие электрического тока, участвующие в испытании изоляции.

Чтобы правильно интерпретировать результаты испытаний, важно понимать, что общий ток, протекающий через изоляцию, состоит из следующих трех компонентов: тока заряда емкости, тока поглощения и тока проводимости или утечки.

Ток заряда емкости

Чтобы убедиться, что ваши результаты верны, выборочные испытания в идеале следует проводить только в системах с температурами, превышающими точку росы. Если испытания проводятся при разных температурах, тщательно запишите температуру каждого испытания и внесите соответствующую поправку, чтобы определить, каким было бы сопротивление, если бы испытание проводилось при 20°C (68°F).

Испытание сопротивления изоляции на время

Другим методом измерения сопротивления изоляции является испытание сопротивления времени. Как правило, этот метод испытаний называется испытанием на диэлектрическое поглощение (DAR) или испытание на индекс поляризации (PI), в зависимости от продолжительности испытания. Он включает в себя отмечание и запись как минимум двух показаний во время теста.

Для теста DAR, как правило, это измерение сопротивления, выполненное через 30 секунд после начала теста, и измерение, выполненное через одну минуту после начала теста. Для теста PI это обычно измерение сопротивления, выполненное через одну минуту после начала теста, и измерение, выполненное через 10 минут после начала теста. Затем соотношение рассчитывается путем деления второго показания на первое значение для определения соотношения. Чем выше коэффициент, тем лучше изоляция. В более новых контрольно-измерительных приборах эти показания автоматически записываются, а соотношение автоматически рассчитывается и отображается. Хотя DAR больше не используется с более новыми системами изоляции, он по-прежнему применим при тестировании старых изоляционных материалов и/или материалов, имеющих коэффициент PI менее 2.

Нанесение на график результатов проверки по времени, если показания записываются в течение всего времени проверки, также очень полезно. Вы должны увидеть кривую, которая сначала относительно быстро растет, а затем продолжает постепенно расти на протяжении всего периода тестирования (, рис. 6, ). Если кривая относительно пологая или начинает снижаться по мере прохождения теста, возможно, влага, грязь или другие факторы повреждают вашу изоляцию.

Испытания сопротивления времени на больших вращающихся электрических машинах, особенно в системах с высоким рабочим напряжением, требуют высоких диапазонов сопротивления изоляции и очень постоянного испытательного напряжения. Поскольку этот тест дает значимые результаты в течение определенного периода времени, он относительно не зависит от температуры. Он также не зависит от размера тестируемой системы.

Испытание ступенчатым напряжением

Третий метод — испытание ступенчатым напряжением. Это включает тестирование при нескольких испытательных напряжениях и сравнение результатов. Испытание начинается при начальном испытательном напряжении. Через заданный интервал, обычно одну минуту, записывают измерение, после чего испытательное напряжение повышают. Этот процесс повторяется в несколько этапов, при этом измерения проводятся через одну минуту на каждом этапе. Обычной практикой является тестирование на пяти ступенях напряжения.

Испытание ступенчатым напряжением предназначено для создания электрических напряжений на трещинах внутренней изоляции, выявления потенциальных проблем, которые могут быть не выявлены при испытании при более низких напряжениях ( Рис. 7 ). Тщательно сухая, чистая и находящаяся в хорошем физическом состоянии изоляция должна обеспечивать примерно одинаковые измерения сопротивления во всем диапазоне напряжений. Если вы наблюдаете значительное снижение сопротивления при более высоком напряжении, ваша изоляция может быть загрязнена или повреждена.

Испытание ступенчатым напряжением также часто используется для сушки влажных кабелей или оборудования. Постепенные ступени напряжения, применяемые в течение все большей продолжительности, могут облегчить сушку за счет нагревания.

Резюме

Измерение сопротивления изоляции легко выполнить правильно, если вы понимаете основные принципы. Некоторые устройства имеют в основном резистивные характеристики и могут быть быстро проверены методом точечного тестирования. Сравнение результатов теста с предыдущими тестами даст вам тенденцию, которая будет полезна при определении возможной необходимости профилактического обслуживания. Помните, что температура играет важную роль в получении надлежащих результатов.

Более крупное оборудование, такое как двигатели, насосы и длинные кабельные трассы, обладает индуктивными свойствами, которые необходимо учитывать при проверке сопротивления изоляции. Метод временных испытаний (наряду с испытаниями соотношения DAR и PI) лучше всего использовать для получения точных данных о состоянии и качестве изоляции. Емкостные токи и токи поглощения должны быть рассеяны, что требует времени, прежде чем вы сможете получить фактическое измерение тока утечки, необходимое для расчета сопротивления изоляции. Хотя эти тесты занимают больше времени, чем метод точечных тестов, их преимущество заключается в том, что они не зависят от температуры и обеспечивают точные результаты.

Испытание ступенчатым напряжением аналогично испытанию по времени, но с тем преимуществом, что не возникает чрезмерной нагрузки на чувствительное оборудование за счет постепенного приложения испытательного напряжения. Для вашей собственной безопасности всегда помните, что при выполнении теста с синхронизацией необходимо разрешить разрядку до того, как вы отсоедините тестовые провода.

Понимание этих основных требований позволит вам правильно выполнить тест, уверенно завершить работу и оставаться в безопасности в процессе.

На что обратить внимание при покупке прибора для проверки изоляции

Если вы подумываете о покупке нового мегомметра, обратите внимание на некоторые моменты.

Требования к напряжению:

• Запланируйте максимальное необходимое напряжение.
• Рассмотрите инструменты с несколькими диапазонами; это даст вам больше гибкости.
• Учитывайте метод генерирования напряжения (ручная рукоятка, питание от батареи, питание от переменного/постоянного тока). Для длительных испытаний лучше всего подходят приборы с питанием от переменного/постоянного тока.

Возможность измерения сопротивления:

• Рассмотрим измеритель, который может измерять в диапазоне Тера Ом.

Испытательный ток:

• IEEE рекомендует наличие испытательного тока 1 мА и способность удерживать испытательное напряжение в течение всего времени испытания для получения достоверных результатов испытания.
• Ток короткого замыкания должен в два-три раза превышать доступный испытательный ток, чтобы можно было использовать испытательное оборудование с более высокими индуктивными свойствами за более короткое время.

Условия безопасности:

• Должен работать как вольтметр, когда не выполняется проверка изоляции.
• Должен автоматически разряжать тестируемое устройство.
• Должен запрещать проверку при обнаружении действующего напряжения.
• Измерительные провода должны быть рассчитаны на испытательное напряжение.
• Выход должен быть защищен предохранителем.

Другие особенности:

• Возможность проводить тесты на время.
• Автоматический расчет коэффициентов PI и DAR.
• Автоматическое отображение разрядного напряжения.
• Отображение значений емкости и тока утечки.
• Возможность автоматического проведения проверки ступенчатого напряжения.
• Заднее освещение.
• Возможность настройки прибора, выполнения тестов и создания отчетов с ПК.

Олобри имеет ученые степени в области электротехники и промышленной инженерии и более 35 лет занимается проектированием и маркетингом контрольно-измерительных приборов. В течение последних 25 лет он работал в компании AEMC Instruments со штаб-квартирой в Фоксборо, штат Массачусетс, где он принимал активное участие в области испытаний сопротивления изоляции, сопротивления заземления, испытаний качества электроэнергии, регистрации данных и испытаний на воздействие окружающей среды. Он также проводит аккредитованные семинары и вебинары по испытаниям сопротивления заземления и сопротивления изоляции. С ним можно связаться по адресу [email protected].





Сопротивление изоляции

Сопротивление изоляции

Сопротивление изоляции особенно важно для предотвращения повреждений и травм, а также для надежности электрических систем и оборудования. С одной стороны, это основа для защиты людей и систем, с другой стороны, это также служит важным индикатором состояния электроустановки. В зависимости от жизненного цикла системы или элемента оборудования сопротивление изоляции необходимо проверять, измерять или также контролировать.

Контроль изоляции — это не то же самое, что измерение изоляции и наоборот. В зависимости от соответствующей фазы жизненного цикла системы или единицы оборудования эти два метода следует использовать по-разному. Однако в целом важно, чтобы с помощью превентивных действий можно было избежать отказа или опасности для людей и имущества.

Жизненный цикл (продукта) электрической системы или единицы оборудования можно по существу разделить на фазы, указанные в таблице 1. В зависимости от конкретной фазы требуются испытания (высоким) напряжением, измерение изоляции или контроль изоляции.

В незаземленных источниках питания контроль может осуществляться с помощью устройства контроля изоляции. В заземленных системах электроснабжения контроль может осуществляться косвенно с помощью контроля тока короткого замыкания. Обнаружив возможные повреждения изоляции на ранней стадии, эти устройства являются важным инструментом для своевременного планирования работ по техническому обслуживанию.

И наоборот, измерение сопротивления изоляции представляет собой только мгновенный снимок сопротивления изоляции. В принципе сопротивление изоляции зависит от

• Характер электроустановки или оборудования
• Условия эксплуатации
• Тип использования.

Здесь следует обратить внимание на риск безопасности и цель защиты.

X )* В соответствии со стандартами

Фаза жизненного цикла	Испытание (высоким) напряжением	Измерение изоляции	Изоляционное сопротивление	Ток неисправности	Ток неисправности
Фаза жизненного цикла	Система не работает	Система не работает	Система в работе	Система в работе	Система в работе
Фаза жизненного цикла	Система не работает	Система не работает	ИТ-система ИМД	Система ТН/ТТ	Система ТН/ТТ
Фаза жизненного цикла	Система не работает	Система не работает	ИТ-система ИМД	УЗО	РКМ
Планирование/установка	—	—	—	Включить в планирование/установку	—
Ввод в эксплуатацию	Икс	Икс	Отрегулировать/Проверить	Тестовое задание	Отрегулировать/Проверить
Операция	—	—	Сигнал	Неисправность	Сигнал
техническое обслуживание	ИКС)*	Икс	Сигнал	Неисправность	Сигнал
Ремонт	ИКС)*	Икс	Сигнал	Неисправность	Сигнал
Основная модификация	ИКС)*	Икс	Отметить/включить в планирование	Отметить/включить в планирование	Отметить/включить в планирование
Обновление	ИКС)*	Икс	Отметить/включить в планирование	Отметить/включить в планирование	Отметить/включить в планирование
Вывод из эксплуатации	—	—	—	—	—

Чтобы предотвратить разрушение изоляции, необходимо выбрать изоляцию в соответствии с ожидаемыми нагрузками. Необходимая координация изоляции зависит от нагрузки на воздушные пути и пути утечки из-за рабочего напряжения, перенапряжения и загрязнения пылью и влагой.

Для проверки требуемых изоляционных промежутков проводится испытание высокого напряжения на новом оборудовании и системах; в отличие от измерения изоляции, это испытание представляет собой испытание на электрическую прочность изоляции. Это испытание проводится как часть типового испытания или стандартного испытания.

Испытательное напряжение прикладывается между короткозамкнутой главной цепью (фазный и нулевой провод) и проводом защитного заземления. В некоторых случаях необходимо провести дополнительное испытание между главной и вспомогательной цепями. Испытательное напряжение варьируется и определяется в зависимости от стандарта и класса защиты; оно может быть от 1000 В переменного тока до 6000 В постоянного тока.

Во время испытаний не должно быть перекрытий и пробоев. Испытательное напряжение должно в два раза превышать номинальное напряжение или 1000 В (50/60 Гц). Продолжительность испытания составляет ок. 1 с, и требования выполняются, если пробоя не происходит.

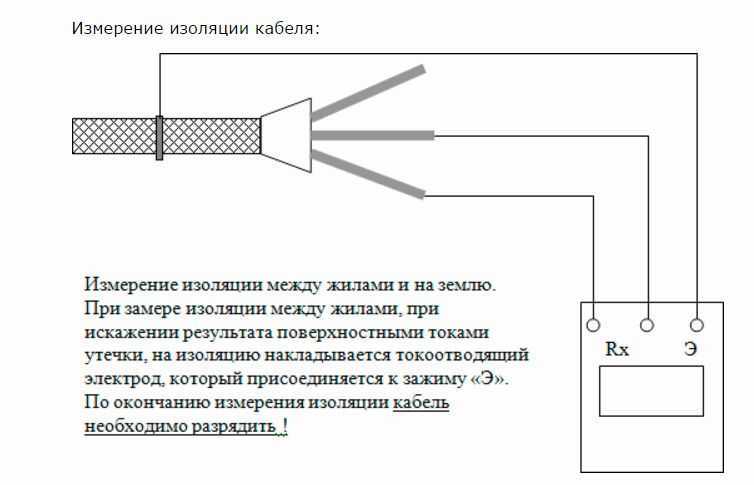

Перед первым вводом в эксплуатацию электрической системы в соответствии с DIN VDE 0100-600 (VDE 0100-600):2008-06 необходимо провести различные измерения. К ним относятся измерение сопротивления изоляции, которое измеряется между активными проводниками и проводником защитного заземления, соединенным с землей. Во время этого испытания допускается электрическое соединение активных проводников. Измеряемое постоянное напряжение и величина сопротивления изоляции должны соответствовать требованиям таблицы 2.

Сопротивление изоляции считается достаточным, если каждая цепь достигает требуемого значения без подключенных электрических нагрузок. Во время измерения необходимо убедиться, что все выключатели в цепи замкнуты. Если замыкание цепей невозможно, неизмеряемые электрические цепи должны быть измерены отдельно. Любые соединения между N и PE должны быть открыты.

*Безопасное сверхнизкое напряжение **Защищенное сверхнизкое напряжение ***Функциональное сверхнизкое напряжение

Номинальное напряжение электрической цепи (В)	Напряжение измерения постоянного тока (В)	Сопротивление изоляции (МОм)
SELV*, PELV**	250	≥0,5
До 500 В включительно, а также FELV***	500	≥1,0
Более 500 В	1000	≥1,0

В случае систем с заземлением сопротивление изоляции определяется косвенно через величину тока короткого замыкания. Классическим инструментом для этой цели является устройство защитного отключения (УЗО), которое отключает систему или нагрузку при превышении определенного тока короткого замыкания и таким образом предотвращает опасность. В областях, в которых остановка может быть проблемой для операций, например. IT-системы, часто используются устройства контроля дифференциального тока (RCM).

Они также работают по принципу дифференциального тока, т. е. разница между входным и выходным током измеряется с помощью измерительного трансформатора тока и подаваемого сигнала или отключения системы при определенном токе неисправности. В зависимости от соответствующего тока повреждения используются устройства, чувствительные к переменному току, импульсному постоянному току или переменному/постоянному току. Для систем, в которых необходимо контролировать большое количество исходящих цепей, на рынке также доступны многоканальные системы, так называемые RCMS.

В отличие от систем TN/TT, в системах IT активные проводники изолированы от земли. В этих системах сопротивление изоляции между активными проводниками и землей постоянно контролируется с помощью устройства контроля замыкания на землю (IMD).

Если измеренное значение ниже удельного сопротивления (кОм), выдается аварийный сигнал. Здесь становится очевидным ключевое преимущество ИТ-системы. В соответствии с DIN VDE 0100-410 (VDE 0100-410):2007-06 отключение при возникновении первой неисправности не требуется, так что работа может продолжаться непрерывно. Этот аспект имеет решающее значение в областях, связанных с безопасностью, т.е. в больницах, на промышленных предприятиях или на электромобилях.

Во время работы поставляемой IT-системы устройство контроля замыкания на землю измеряет общее сопротивление изоляции системы, включая все включенные нагрузки, которые электрически подключены к IT-системе.

Значение срабатывания, необходимое для устройств контроля замыкания на землю, указано в различных требованиях к установке. На практике оказалось приемлемым значение 100 Ом/В для основной сигнализации и 300 Ом/В для устройств контроля замыкания на землю со ступенью предварительного предупреждения.

В качестве альтернативы можно установить значение отклика на значение, которое на 50 % выше, чем значение, требуемое в стандартах. Список необходимых значений можно найти в загружаемой версии этой статьи.

Также возможно настроить значение отклика в соответствии с требованиями DIN VDE 0105-100 (VDE 0105-100):2009-10 (см. Таблицу 3). Здесь ответственность за использование соответствующего опыта лежит на проектировщике или установщике системы.

В некоторых районах есть нагрузки, которые отключаются на время, напр. насосы пожаротушения, приводы клапанов, подъемные двигатели или аварийные генераторы. Пока они выключены, влага или другие воздействия могут привести к повреждению изоляции в питающем кабеле или в самой нагрузке, и эти повреждения остаются незамеченными. В этих случаях используются автономные мониторы. Более подробную информацию об автономном мониторинге можно найти здесь.

Во время периодических испытаний измерение сопротивления изоляции является частью измерений, проводимых в соответствии с DIN VDE 0105-100 (VDE 0105-100):2009-10.

Сопротивление изоляции в определенной степени подвержено старению, однако влажность и т. д. также оказывает существенное влияние, так что требуются более низкие значения, чем для новых систем. (таблица 3). Метод измерения идентичен первоначальному измерению.

Измерение напряжения	Без подключенного оборудования	С подключенным и включенным оборудованием	Установки на открытом воздухе или в местах, где полы, стены и оборудование опрыскиваются для очистки	Установки на открытом воздухе или в местах, где полы, стены и оборудование опрыскиваются для очистки	ИТ-системы	БСНН/ЗСНН
Измерение напряжения	Без подключенного оборудования	С подключенным и включенным оборудованием	Подключенное оборудование	Без подключенного оборудования	ИТ-системы	БСНН/ЗСНН
тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	тип. 500 В пост. тока, макс. 1 мА	250 В постоянного тока
Изоляционное сопротивление	1000 Ом/В	300 Ом/В	150 Ом/В	500 Ом/В	50 Ом/В	0,25 МОм

Электрическое оборудование необходимо регулярно проверять, чтобы убедиться в его исправности. Испытание электрического оборудования описано в DIN VDE 0701-0702 (VDE 0701-0702):2008-06, а медицинское электрическое оборудование должно быть испытано в соответствии с DIN EN 62353 (VDE 0751-1):2008-08.

Измерение изоляции является частью испытаний в этих стандартах. Сопротивление изоляции измеряется между активными частями и соответствующей проводящей частью, до которой можно дотронуться физически, при включенном устройстве; пределы должны быть соблюдены. Ограничения можно найти в загружаемой версии этой статьи.

В случае медицинских электрических устройств также требуется, чтобы выключатель блока питания был включен. Измеряемое напряжение определено как 500 В постоянного тока.

Измерение проводится между

• Блок питания и (незаземленные) доступные проводящие части (класс защиты I/II)
• Блок питания и все соединения пациента на контактных частях тип F и защитное заземление (класс защиты I)
• Все соединения с пациентом на контактных частях типа F и (незаземленные) доступные проводящие части (класс защиты II)

В соответствии с DIN EN 62353 (VDE 0751-1):2008- 08 не содержит ограничений, используются ограничения предыдущего стандарта VDE 0751-1:

• Устройства с классом защиты I ≥ 2 МОм
• Устройства с классом защиты II ≥ 7 МОм
• для рабочих частей типа CF ≥ 70 МОм статья.
