«Какое сечение должно быть у проводки для подключения люстр и разных светильников?» — Яндекс Кью

марка и сечение провода для подключения лампочки, люстры

Провода для светильников и выключателей меняют на новые при ремонте помещения, установке аварийного освещения. Условия использования разные, например, для жилой комнаты или парилки. Отличаются они в ванной комнате и на улице. Кабель для освещения в квартире не всегда подходит для установки в частном строении, поэтому внимание уделяют выбору сечения и марки продукции.

Содержание

Конструкция и сечение кабеля для освещения
Выбор кабеля с учетом условий эксплуатации
Для квартиры
Для частного дома
Для уличного освещения
Для бани
Для аварийного освещения
Как проверять кабель при покупке

Конструкция и сечение кабеля для освещения

Для стационарно зафиксированных бра, люстр подойдут жесткие провода с медной жилой. Если подключают передвижные источники света, понадобятся гибкие кабели. Жилы в проводах бывают витыми или монолитными.

Продукцию разделяют по характеристикам:

виду изоляции;
поперечному сечению;
материалу жил и их числу;
степени гибкости,
присутствию изоляционной оболочки.

В жилье нормы ПУЭ запрещают применение алюминиевых жил, поэтому провод для светильника выбирают медный, он располагается в стене или открытым способом.

Советуюсь с электриком

20.67%

Изучаю информацию в интернете

31.33%

Оба варианта

48%

Проголосовало: 150

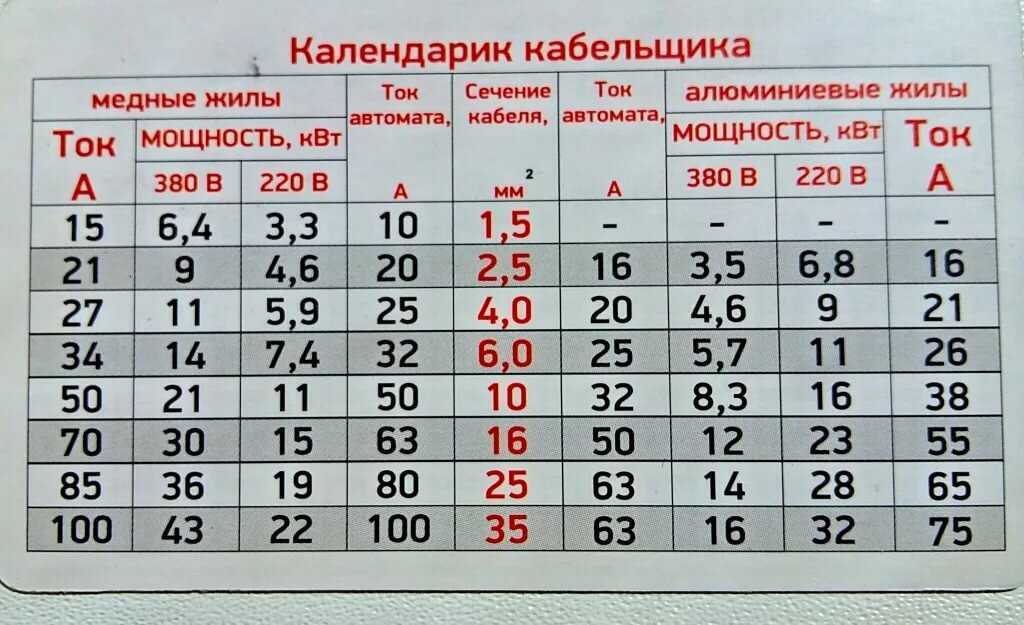

Сечение провода для освещения зависит от максимальной запланированной нагрузки:

Для основной разводки от распределительного щитка до монтажной коробки, где проводам задается направление, рекомендуется ставить сечение 2,5 мм².
От коробки до светильника достаточно сечения 0,5 – 0,75 мм². Более толстый вариант (1,5 мм²) будет неэкономным в условиях, когда достаточно меньшего сечения.

Нужно сопоставлять сечение с подающим проводом, чтобы на месте стыка не было скачка напряжения. Тонкие провода также не рекомендуются, т. к. они в переходниках не обеспечивают прочного соединения.

Токовая нагрузка для люстры с пятью лампами накаливания будет на уровне 2,2А, а маломощный светильник с одной лампочкой потребует всего 0,03А. Кабель с поперечным сечением 1,5 мм² будет избыточным в любом случае.

Для маркировки используют литеры:

первая буква показывает материал жилы: А — алюминиевый, медный — буквы нет;
вторая — тип изделия: П— провод, ПП — плоский, М — монтажный, МГ — монтажный гибкий и др.;
третья — материал изолирующей оболочки: В и ВР — ПВХ, П — полиэтилен, НР и Н — негорючий найрит, Р — резина, К — капрон, С — стекловолокно, Л — лакированная изоляция;
четвертая — показывает особенности строения: Б — бронированный, К — защищенный круглыми проволоками, Г — гибкий тип без покрытия, О — есть оплетка, Т — для проводки в трубах.

Выбор кабеля с учетом условий эксплуатации

При выборе провода обращают внимание на способ прокладки и характеристики среды, в которой будет работать освещение.

По методу установки выделяют открытую и закрытую проводку.

Требования к открытой проводке:

нельзя прокладывать под трубами и на участках, где появляется конденсат, при этом рядом не должно быть тепловых источников;
для защиты ставят жесткие или гибкие кабельные каналы, гофрированные, гладкие, экранированные;
соединяют кабели только в специальных коробках.

Требования к скрытой проводке:

в кирпичных стенах провода заделывают в штробу, в гипсокартонных и фанерных перегородках на них надевают гофрированные кабели;
обязательно маркируют концы проводников, чтобы не запутаться.

Продукция с маркировкой ВВГ и ВВГнг с медными жилами имеют наружную изоляцию из ПВХ. Литера Г означает, что жилы гладкие без бронирования. Буквы «нг» говорят о негорючести товара, поэтому его применяют в комнатах с повышенной опасностью возгорания.

Кабели NYM заключены в мелово-резиновую оболочку, которая предупреждает микротрещины в изоляции, повышает уровень безопасности. В частных домах такие кабели применяют чаще, т. к. оболочка не по зубам грызунам.

Провода ПВС представлены проводом с удвоенной изоляцией из ПВХ. Износоустойчивая продукция подходит для проводки от распределительного ящика к монтажным коробкам. Гибкий кабель ставят на конечных участках, используют в саду и на балконах.

ВВГ NYM ПВС

Для квартиры

Осветительный кабель в домашних условиях не требует таких защитных мер, как на улице. Внимание на изоляцию обращают только в ванных комнатах, где есть опасность попадания прямых струй и влаги.

Выбор для квартиры сводится к определению сечения, формы, уровня гибкости, стоимости.

Помимо продукции ВВГ, NYM, применяют:

ПВ — медный с оболочкой ПВХ;
ППВ — плоский с медной жилой;
ПУГНП — гибкий провод для светильников.

ПВ ППВ ПУГНП

В деревянных строениях ставят кабель, не поддерживающий горение или самозатухающий. В ванной комнате используют провода с устойчивостью к влаге, особенно если выполняют разводку открытым способом. Имеет значение долговечность оплетки — иногда кабель вначале сопротивляется увлажнению, но оболочка портится со временем от действия пара и воды.

Валера

Голос строительного гуру

Задать вопрос

Чаще в квартире электрики делают разводку одним типом кабеля, который питает розетки, выключатели, идет от распределительного щита. В этом случае хозяин переплачивает за некоторый объем провода, сечение которого могло быть уменьшено.

Для частного дома

Провод для светильника в частном строении мало чем отличается от кабеля для освещения в квартире. Дом отличается набором мощной бытовой техники, поэтому отличие будет в выборе продукции для этих агрегатов. Чаще всего устанавливают кабель с поперечным сечением 1,5 мм², чтобы удобно было присоединять его к концу другого провода.

Нормативные требования по вопросу установки и подсоединения электричества к осветительным приборам в частном секторе находятся в документе СанПиН 22.1 / 211.1278 – 2003. и СНиП 23.05 – 1995.

Правила применения различных проводов для освещения в доме:

кабели для потолочных приборов проводят в потолке, делая штробы;
если перекрытие из железобетонных плит, провода можно протягивать в круглых канальных пустотах, выводя их наружу в нужном месте;
открытую проводку ставят только на необходимых участках, т. к. визуально кабели портят вид.

Используют марки ПВ, ППВ, ПУГНП, ВГ и ВВГнг. Иногда система освещения сложная и запутанная, поэтому сечение в этом случае выбирают по месту с учетом протяженности, нагрузки, сопротивления.

Для уличного освещения

Кабель ВБбШв

Составляют план разводки по участку, т. к. подводку к светильникам лучше делать под землей. Воздушная также допускается, но портит вид участка. В распределительном щите ставят отдельный электрический контур, который предусматривает УЗО и автоматический выключатель.

Иногда линий бывает несколько:

на задний двор, гараж;
для освещения части улицы перед въездом;
для дворовых, садовых участков, беседок, террас, открытых веранд.

Основное требование к подземным проводам — использование бронированной оболочки, которая предохранит от разрушения жилы, будет противостоять увлажнению. Подходит кабель ВБбШв — медный провод с оплеткой в броне. Такую продукцию прокладывают в трубах на глубине не меньше 0,75 м, а без нее — на 1,0 метра.

Воздушные провода должны быть в оплетке, которая выдерживает минусовые температуры, влияние ультрафиолетовых лучей. Такие материалы есть в категории полиэтилена. Если ставят открыто кабель ВВГ, дополнительно защищают его от инсоляции. Чаще применяют кабель-каналы, которые ведут по стенам строений.

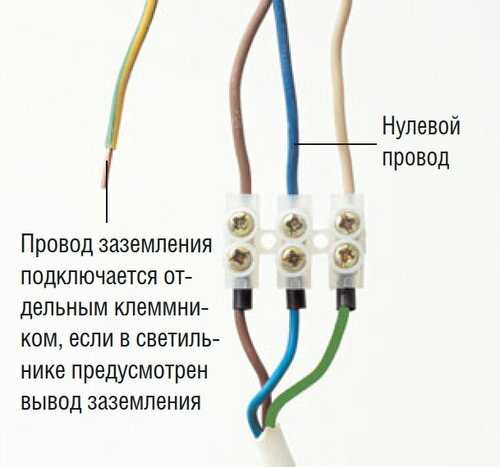

Провода с витыми многопроволочными жилами соединяют только с применением винтовых клеммников, концы требуется залудить и надеть наконечники НШВИ.

Для бани

Условие выбора — термическая стойкость провода для лампы. Выключатели для светильников при этом ставят в предбаннике, т. к. размыкание и замыкание контактов во влажных условиях запрещено.

В бане есть два типа помещений:

комнаты с обычной температурой, в которых условия эксплуатации осветительных проводов приравнивают к тем, что имеются в жилых комнатах дома или квартиры;
парилки, душевые, отделения саун, где разрешено применение только кабелей с термостойким покрытием, т. к. воздух нагревается до +170°С.

Распределительные коробки ставят с герметичными уплотнителями, используют светильники, питающиеся от напряжения 12В. Применяют марки кабелей: ПВКВ, ПМТК, ПРКС, РКГМ.

ПВКВ ПМТК ПРКС РКГМ

Кабели скрытой проводки располагают только по вертикали или горизонтали, повороты выполняют под 90°. Линии освещения проходят ниже потолка на 100 – 200 мм, параллельно. От отопительных агрегатов контур ставят на удалении не меньше 500 мм.

Для аварийного освещения

Запасное освещение для непредвиденных ситуаций ставят в местах скопления толпы. Такой свет обеспечивает безопасность, эвакуацию, если отключились основные приборы и лампы.

Их устанавливают:

в коридорах, проходах, на местах неодинакового уровня пола;
на поворотах эвакуационных путей;
для освещения пожарных щитов, эвакуационных планов на лестницах;
рядом с медпунктом, около телефонов.

Аварийные контуры предназначены для питания от основного источника, могут работать от аккумуляторных батарей.

Кабели для такой проводки должны быть:

надежными, сохранять работоспособность длительное время;
огнестойкими;
изоляция при горении не должна выделять токсичных веществ.

Используют марки: ПвПнг, ГЕРДА-КВКнг, ВВГнг, ПвВнг, ВВГЭнг, ПвПГЭнг, ПвПГнг, ППГЭнг, ПвБВнг, ГЕРДА-КВнг.

Как проверять кабель при покупке

Проверяют, сделана продукция по требованиям ГОСТ или ТУ. В последнем случае нужен сертификат соответствия, выданный организацией с таким правом деятельности, например, ВНИИ КП. Обращают внимание на качество металла, например, свойства меди зависят от класса, которых при производстве проводов используют три.

Недобросовестные производители занижают сечение жил. В ГОСТ указано, что снижать это значение можно, если общее сопротивление остается неизменным. Но тонкие жилы быстрее греются, что приводит к аварийным ситуациям.

Тонкая оболочка к пробою осветительного провода не приведет, но будет легче повреждаться, особенно это касается гибких проводов для переносных ламп. На защитную изоляцию должна быть информация от производителя о ее составе.

Как правильно выбрать провод

Некоторые светодиодные светильники Sunco Lighting предназначены для жесткого подключения и уже включают внутреннюю проводку для подключения к питающим проводам. Перед установкой этих светильников вы можете обнаружить, что вам нужно проложить провод, чтобы добраться до вашего нового светильника. Этот обзорный блог предназначен для того, чтобы помочь вам понять стандарты проводов, тип провода, который вам нужен, как выбрать правильный калибр провода, а также как распознать маркировку электрических проводов и цветовую кодировку.

В большинстве бытовых светодиодных светильников используются тонкие провода для передачи слабого тока. Существуют стандарты, помогающие обеспечить безопасность и указывающие допустимую нагрузку для каждого провода. Токовая нагрузка провода указывает рекомендуемые уровни тока для конкретного провода, чтобы предотвратить перегрузку этого провода и цепи. Естественно, вы не хотите, чтобы ваша проводка расплавилась или загорелась, поэтому при планировании освещения необходимо следовать стандартам AWG.

Стандарты проводов AWG

Североамериканский стандарт размеров электрических проводов был установлен Американской системой калибров проводов (AWG) и действует с 1857 года. Вы также можете увидеть, что он называется проволокой Брауна и Шарпа. измерять. Это логарифмическая ступенчатая система для указания размера диаметра электропроводящих проводов (круглых/сплошных/цветных). Это не заявление о качестве провода.

Больше не всегда лучше. Область применения и ваши текущие потребности — вот что важно при выборе провода.

Стандарт AWG позволяет потребителям понимать, что установленный калибр провода (размер) будет рассчитан на определенное количество ампер или ампер. Провода меньшего размера имеют большее сопротивление, чем провода большего диаметра. Например, провод размера 12 рассчитан на 20 ампер. Токоемкость провода показывает количество тока, которое можно безопасно провести по этому проводу.

Размер провода и номинальный ток для медных проводов AWG

14 AWG — 15 А
12 AWG – 20 А
10 AWG – 30 А
8 AWG – 40 А
6 AWG – 55 А
4 AWG – 70 А

В обозначениях AWG большее число указывает на меньший размер провода.

Закон Ома — при увеличении сопротивления напряжение уменьшается.

Это означает, что диаметр проволоки 12-го калибра будет больше, чем у проволоки 14-го калибра.

Калибры проводов и калибры проводов

Большинство бытовых электропроводок, которые вы можете использовать для многих светильников Sunco Lighting и для многих приборов в бытовых розетках, имеют сечение 12 или 14 калибра. Вы увидите датчик, обозначенный цифрой, затем тире и еще одной цифрой: 9.0003

12-2 или 12/2
14-3 или 14/3

Первая цифра указывает диаметр проволоки.

Вторая цифра обозначает количество жил в кабеле.

Кабели представляют собой пучки проводов в оболочке, обычно с пластиковой изоляцией. Вы часто будете видеть вырезы или поперечные сечения кабелей, чтобы показать количество проводов внутри с цветной изоляцией снаружи.

Когда речь идет о калибрах и размерах проводов, провода заземления часто добавляются как G или WG, например: 12-3WG или 12-3G – Это представление провода 14-го калибра включает два изолированных провода (фаза/нейтраль) с заземлением.

Большинство проводных осветительных приборов Sunco Lighting имеют одножильный провод, который представляет собой один сплошной проводник (медь), обернутый в изоляцию.

Если вы новичок в электромонтаже, вам может быть интересно, что означают различные цвета изолированных проводов и маркировка.

Цветовая маркировка проводов

Другим типом стандарта в проводке является цвет оболочки или изоляции, окружающей провода. Отображаемый цвет изоляции указывает на то, что находится на этом проводе:

Черный — это ваш провод под напряжением или под напряжением. Иногда он красный вместо черного.
Белый — это ваш нулевой провод. Иногда он коричневый вместо белого.
Зеленый или зелено-желтый, а также голая медь
— это ваш провод заземления.

Помните, что даже нейтральный провод пропускает электричество, как и вы. Всегда выключайте автоматический выключатель и выключатель света перед работой с любыми электрическими установками.

Если вы устанавливаете светильники с функцией диммирования, вы увидите два набора проводов: три из перечисленных выше, а затем еще одну пару проводов для подключения совместимого диммера. Некоторые светильники могут включать фиолетовый провод в качестве провода под напряжением для вашего диммера. Всегда обращайтесь к руководству по установке и к инструкциям по установке вашего диммера, чтобы узнать, как безопасно подключить диммер к осветительному прибору. Если у вас есть вопросы о конкретной проводке и диммере, проконсультируйтесь с квалифицированным электриком.

Знакомство с маркировкой электрических проводов

Каждый электрический провод содержит сведения о проводке (материал провода, размер/сечение провода, тип изоляции токопроводящих проводов, номинальное напряжение), напечатанные на оболочке провода при покупке оптом. . Показанный выше формат размера манометра (12-2 и т. д.) будет включен вместе с указанием номинального напряжения. Этикетка также будет относиться к материалу провода, например, CU для меди и AL для алюминия.

Помимо сведений о диаметре проволоки, напечатанных на оболочке, вы можете найти и другую информацию. UL означает рейтинг UL от Underwriters Laboratories. Маркировка NM указывает на неметаллический кабель, такой как марка Romex.

Когда вы покупаете дополнительную проволоку для длинных проволок, вы также можете столкнуться с буквами, обозначающими определенные вещи. Некоторые буквы, с которыми вы можете столкнуться при проводке освещения, будут включать в себя, является ли проводка термостойкой (H или HH для более высокой термостойкости), огнестойкой и изготовленной из синтетического полимера (X), одобрена для влажных или влажных помещений и может использоваться в сухом (W). Любые дополнительные буквы будут объяснены производителем этого рулона проволоки.

Жесткая проводка и длинные провода

Длинные провода могут создавать меньшее напряжение, чем дальше вы находитесь от трансформатора, поэтому вам обычно нужен провод большого сечения для 50 футов или более. Вам необходимо спроектировать низковольтную систему освещения со сбалансированными проводами, которые рассчитаны на соответствующие нагрузки.

Для низковольтного освещения на длинных проводах, например, для наружного ландшафтного освещения, вы можете использовать провод калибра 12 или 10, чтобы предотвратить падение напряжения. Электричество очень похоже на сантехнику в том, что оно работает с током. Посмотрите на спринклерную систему, и вы увидите, что для поддержания давления воды нельзя использовать много спринклерных головок на одной линии. То же самое относится и к электричеству.

Добавление слишком большого количества приборов в одну и ту же цепь может привести к тому, что каждый источник света не будет получать достаточное напряжение или нарушить поток электроэнергии, что может нанести ущерб. Вот почему очень важно планировать освещение, использовать вольтметр для проверки напряжения на существующих линиях и консультироваться с квалифицированным электриком.

Ресурсы по проводке

Существует ряд бесплатных онлайн-ресурсов, которые помогут вам со ссылками на типы проводов, а также с некоторыми простыми расчетами. Вы или ваш электрик также можете выполнить некоторые расчеты самостоятельно.

Падение напряжения

Вы можете оценить падение напряжения с помощью этого бесплатного калькулятора падения напряжения. Если хотите, рассчитайте индекс падения напряжения (VDI) самостоятельно по следующей формуле:

VDI = AMPS x FEET ÷ (% VOLT DROP x VOLTAGE)

Где:

Амперы = ватты, деленные на вольты
Футы = одностороннее измерение длины провода
% Падение напряжения = процентное падение напряжения, допустимое для этой цепи

Требования к цепи

Помните, что вам необходимо определить требования к нагрузке на каждую электрическую цепь до начала любой установки освещения. Требования к цепи легко рассчитать, просто:

Добавьте мощность всех электрических устройств в конкретной цепи.
Разделите эту мощность на напряжение (120 В или 240 В).
Полученное число является требуемым током или амперами для этой цепи.

Этот блог предназначен только для того, чтобы помочь вам понять основы электропроводки. Мы рекомендуем вам поговорить с квалифицированным профессиональным электриком относительно любой проводки, схем и установки осветительных приборов.

Sunco Lighting предлагает фиксированные продукты, в том числе наши светильники Wraparound Shop Lights, настенные блоки и некоторые потолочные светильники, такие как: Disk, Slims с распределительными коробками, новые строительные банки и реконструируемые банки. Скоро у нас будет расширение ассортимента осветительных приборов, которые будут включать в себя больше проводных вариантов освещения.

Хотите узнать больше о некоторых продуктах, предлагаемых Sunco на момент публикации в блоге? Ознакомьтесь с этими блогами:

Выбор светильников, тонких светильников и встраиваемых банок
Обзор нашего коммерческого светодиодного освещения для магазинов

Освещение 101, Советы и хитрости

Новое сообщение

электрические — Как удлинить электрический провод без разъема большого сечения?

спросил 3 года 10 месяцев назад

Изменено 3 года, 10 месяцев назад

Просмотрено 1к раз

Я хочу удлинить пару электрических проводов, выходящих из потолка, чтобы добраться до отверстия в верхней части светильника. Предположим для обсуждения, что осветительная арматура закреплена и не будет перемещаться, вращаться и т. д.

Я привык к разъемам проводов такого типа:

(очевидно, в этом случае мне понадобится всего два штекера 1-к-1.) иметь достаточное сечение для них. Провода будут располагаться между верхней поверхностью светильника и потолком и не будут иметь запаса по высоте более нескольких миллиметров. Вот как это выглядит (черное пятно — это дыра):

Как соединить провода стабильным образом, надеюсь, без лишней суеты? Можно ли приобрести специальные тонкопрофильные разъемы?

PS — Я живу в Палестине/Израиле, если это имеет значение, т.к. имеющиеся у меня инструменты/оборудование.

электрика

светильник

провод

разъемы

8

Соедините провода с помощью обжима. Это постоянное средство соединения проводов, которое при правильном выполнении никогда не отсоединится. Он включает в себя вдавливание в проволоку другого куска металла с помощью специального инструмента.

Однако важно использовать правильный размер обжима для кабеля и правильный инструмент. Проверьте обжим, попробовав разорвать его — они должны выдерживать усилие не менее 5-10 кг.

Изолировать термоусадочной трубкой. Это особый тип трубки, которую можно надеть на кабель, а затем нагреть, что приведет к радиальной усадке и герметизации проводов/кабелей. В идеале вы должны использовать одну муфту поверх каждого отдельного обжима / проводника, а затем еще один слой большего диаметра поверх оболочки всего кабеля (при условии, что вы соединяете кабель с оболочкой).

Нагревайте с помощью фена или паяльной лампы — избегайте чрезмерного нагрева .

Усадочный эффект предотвращает смещение рукава и уменьшает любые зазоры. Термоусадка с клеевой подкладкой доступна, если соединение должно быть водонепроницаемым.

Изображение предоставлено Smial из Википедии под лицензией CC BY-SA 2. 0 DE.

4

Вау, я с @threephaseeel. Почти уверен, что в Израиле 230 Вт для бытового тока, что, вероятно, потребует, чтобы электрические соединения были заключены в одобренную электрическую коробку.

Пожалуйста, поищите, по крайней мере, неглубокую электрическую коробку, которую можно было бы установить на поверхности потолка, чтобы спрятать провода. Затем вы можете установить светильник на него. Да, он будет немного свисать и, может быть, будет не так приятно смотреть, но лучше, чем огонь, сжигающий ваш дом (что также будет менее эстетично).

3

Мое резервное решение для каждого провода:

Получение удлинительного провода

Зачистка концов удлинительного провода

Плетение зачищенного конца существующего и удлинительного проводов вместе

Припаивание оплётки (Сложно, так как пришлось бы работать возле потолка).
