Виды и назначение электрических проводов

Электрические провода предназначены для передачи электрической энергии от источника к потребителю. Они должны обеспечивать надежное и безопасное функционирование электрической цепи в течение длительного времени. Основные виды электрических проводов:

• Силовые — для передачи электроэнергии в силовых установках различного напряжения
• Контрольные — для передачи сигналов контроля, измерения, защиты
• Провода связи — для передачи информационных сигналов
• Обмоточные — для изготовления обмоток электрических машин и аппаратов
• Монтажные — для внутреннего монтажа электрооборудования

Устройство и конструкция электрического провода

Основными элементами конструкции электрического провода являются:

1. Токопроводящая жила — металлический проводник для передачи электрического тока. Изготавливается из меди или алюминия.
2. Изоляция — диэлектрический слой, защищающий жилу от контакта с другими проводниками. Может быть из ПВХ, резины, полиэтилена и других материалов.
3. Оболочка — внешний защитный слой, предохраняющий изоляцию от механических повреждений и воздействия окружающей среды.

По конструкции жилы провода бывают:

• Однопроволочные — с цельной жилой
• Многопроволочные — жила свита из нескольких тонких проволок

Материалы для изготовления токопроводящих жил

Для изготовления токопроводящих жил электрических проводов используются следующие материалы:

• Медь — обладает высокой электропроводностью, пластичностью, стойкостью к коррозии
• Алюминий — более дешевый материал, но уступает меди по электропроводности
• Сталь — применяется для жил, работающих в условиях высоких механических нагрузок
• Сплавы (бронза, латунь) — используются для специальных целей

Какой материал жилы выбрать для домашней проводки? Медные провода обеспечивают более надежное и долговечное соединение, меньше нагреваются при прохождении тока. Для бытовой электропроводки рекомендуется использовать только медные провода.

Изоляционные материалы для электрических проводов

Изоляция жил и оболочка проводов изготавливаются из диэлектрических материалов. Наиболее распространенные изоляционные материалы:

• Поливинилхлорид (ПВХ) — универсальный и недорогой материал
• Резина — эластичная и стойкая к механическим воздействиям
• Полиэтилен — обладает хорошими диэлектрическими свойствами
• Фторопласт — применяется для работы в агрессивных средах
• Стекловолокно — для проводов, работающих при высоких температурах

Выбор изоляционного материала зависит от условий эксплуатации провода — температуры, влажности, механических нагрузок и других факторов.

Маркировка электрических проводов

Маркировка проводов содержит информацию об их конструкции и характеристиках. Основные элементы маркировки:

• Материал жилы (А — алюминий, отсутствие буквы — медь)
• Тип изоляции (В — ПВХ, Р — резина и т.д.)
• Число и сечение жил
• Напряжение
• Дополнительные характеристики (нг — негорючий, LS — низкое дымовыделение и др.)

Пример расшифровки маркировки: ВВГнг 3х2.5

• ВВ — изоляция и оболочка из ПВХ
• Г — гибкий
• нг — не распространяет горение
• 3 — три жилы
• 2.5 — сечение жил 2.5 мм²

Выбор сечения провода для электропроводки

Сечение провода определяет его допустимую токовую нагрузку. Чем больше сечение, тем больший ток может пропускать провод без перегрева. Основные рекомендации по выбору сечения для бытовой проводки:

• Для розеточных групп — 2.5 мм²
• Для осветительных цепей — 1.5 мм²
• Для мощных потребителей (электроплита, кондиционер) — от 4 мм² и выше

При выборе сечения следует учитывать общую мощность подключаемых электроприборов и длину кабельной линии. Чем больше мощность и длина, тем большее сечение требуется.

Особенности прокладки электропроводки в квартире

При монтаже электропроводки в жилых помещениях следует соблюдать ряд правил:

1. Использовать только медные провода с двойной изоляцией
2. Прокладывать провода в специальных каналах или гофрированных трубах
3. Соединения проводов выполнять только в распределительных коробках
4. Обеспечить надежное заземление всех металлических элементов электроустановки
5. Использовать автоматические выключатели и УЗО для защиты от коротких замыканий и утечек тока

Правильный выбор проводов и соблюдение правил монтажа обеспечат безопасную и надежную работу электропроводки в течение длительного времени.

Провода для особых условий эксплуатации

Для специфических условий применения разработаны провода с особыми свойствами:

• Термостойкие — для работы при высоких температурах
• Маслостойкие — устойчивые к воздействию масел и нефтепродуктов
• Огнестойкие — сохраняют работоспособность при пожаре
• Экранированные — защищены от электромагнитных помех
• Самонесущие — для воздушных линий электропередачи

Выбор специализированных проводов позволяет обеспечить надежную работу электрооборудования в сложных условиях эксплуатации.

Электрические провода.Виды и устройство.Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Электрические провода

Провод имеет простейшую конструкцию, которую можно разделить на две части:

1. Жила из металла, предназначена для проведения электрического тока.
2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Особенности структуры токопроводящей жилы

Жила может быть в виде:

• Цельный провод (одножилка), имеющий определенную длину.
• Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:

• Защитная оплетка из стали, брони из проволоки, либо пластика.
• Наполнитель.
• Сердечник.
• Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:

• Силовые, действующие в установках для любых напряжений.
• Контрольные, передают данные параметров разных систем.
• Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
• Связи, для обмена сигналами на разной частоте.

В обособленную группу включены кабели спецназначения:

• Излучающие, применяются для подачи радиосигналов высокой частоты.
• Нагревающие, преобразуют электроэнергию в тепло.

 Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:

• Пластика.
• Ткани.
• Металла.
• Усиленной резины.

Материалы на основе пластика служат для:

• Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
• Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности

Кабельную продукцию подвергают специальной оценке, включающей в себя:

• Поведение кабеля при замыкании в канале.
• Может ли кабель держать долгие перегрузки.
• Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
• Наличие токсичных веществ при горении.

Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:

• Обычную.
• Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
• Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
• Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям

Для увеличения надежности и безопасной работы кабели оценивают по:

• Стойкости к пожару.
• Стойкости к нагреву изоляции.
• Методу разделки концов.
• Защите от влаги.

Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка

Для различия электрические провода маркируются при следующих обстоятельствах:

• На заводе при изготовлении.
• При установке.

В маркировку входит:

• Цветовая разметка изоляции.
• Надписи на оболочке.
• Этикетки и бирки.

Маркировка дает возможность:

• Выяснить назначение и конструкцию кабеля.
• Сделать анализ свойств.
• Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка



Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Похожие темы:

electrosam.ru

Какой кабель лучше использовать для электропроводки в квартире

27.04.2016

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

220pro.ru

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

• Токопроводящих жил.
• Изоляции каждой жилы.
• Оболочки.
• Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

• Медь более пластична, поэтому не ломается при частых перегибах.
• Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
• Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

• Количеству жил (1-5).
• Материалу жилы (медь, алюминий).
• Площадью поперечного сечения.
• Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90 °C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:

• В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
• Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
• Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
• Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
• После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

• Количество жил.
• Площадь сечения в мм кв.
• Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

 Похожие темы:

electrosam.ru

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос – какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм² способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм²). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

• П – провод либо изоляция из полиэтилена;
• В – поливинилхлоридная (ПВХ) изоляция;
• К – контрольный кабель;
• Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

• В – ПВХ-изоляция;
• Р – резиновая оболочка;
• П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шв — защитный герметичный провод; ПВХ-шланг;
• LS – при плавление провода выделяется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• Э — экранированный кабель;
• Б — бронированный провод;
• з — кабель с заполненными промежутками между проводниками;
• П – плоский провод;
• Г — кабель, имеющий повышенную гибкость;
• ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

• наименование изготовителя;
• год выпуска;
• число жил;
• сечение;
• напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

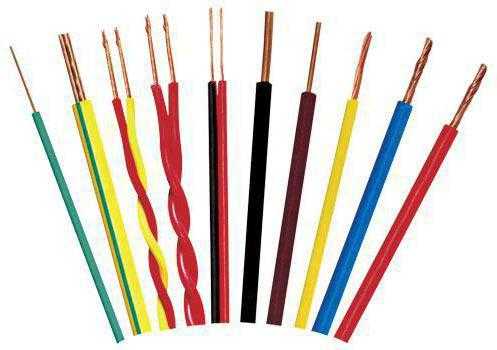

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

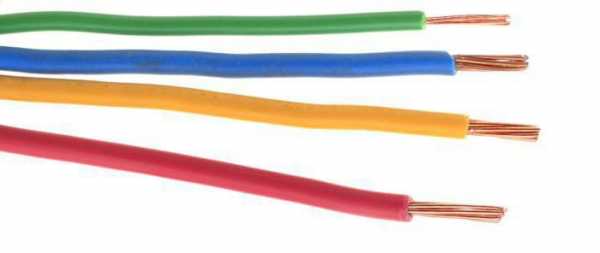

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

• Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
• Синие провода обозначают ноль (N).
• Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

• название завода либо фирменный товарный знак;
• марку кабельной продукции;
• дату изготовления;
• ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
• число отрезков с обозначением длины;
• номер барабана;
• вес проводника;
• знак соответствия;
• отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском – ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм². Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм² и многопроволочный, сечение которого превышает 16 мм².

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

sovet-ingenera.com

Электрическая проводка в доме или квартире. Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС



Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ



Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

legko.com

Виды электрических проводов

В данном обзоре рассмотрены виды электрических проводов. И прежде чем переходить к основной теме, хотелось бы выделить некоторые важные моменты. Наверно, многие считают, что провод и кабель — это одно и тоже. Чем отличаются друг от друга кабель, провод и шнур? Что такое жила и изоляция? Зная эти понятия, вам будет легче разобраться в многообразии видов проводников электричества.

Жила — металлическая сердцевина проводника. Она может быть цельной или состоящей из тонких проволок, закрученных в жгут. В зависимости от материала жилы бывают алюминиевые, медные и алюмомедные. При выборе проводов и кабелей для домашней проводки важно знать площадь сечения жил.

Изоляция — материал, служащий ограждением для электрического тока. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение жил между собой, дает проводнику защиту от механического повреждения и погодных воздействий.

Провод имеет одну или несколько сплетенных жил, соединяющих источники электричества с потребителем, поэтому их подразделяют на одножильные и многожильные. Провода могут быть защищенными или незащищенными. Первые имеют поверх изоляции оболочку, берегущую провод от света, влаги, агрессивных веществ, механических повреждений. У незащищенных проводов такая оболочка отсутствует.

Кабель отличается от провода тем, что каждая его жила изолирована и дополнительно еще имеет защитное покрытие из полимеров, резины или металла. Кроме наружной изоляции, которую называют кембрик, в кабелях используют наполнители, дающие дополнительную защиту от повреждений. Так, защитный слой из стальных материалов противостоит грызунам и способен выдержать сильный удар лопатой или другим ручным инструментом. Кабели с такой защитой называются бронированными.

Шнур состоит из многопроволочных гибких жил, заизолированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры отличаются высокой гибкостью, поэтому их используют в бытовой технике и электроинструментах.

Провод А, АС, СИП-1, СИП-2, СИП-3, СИП-4

Провода марок А, АС, СИП-1, СИП-2, СИП-3, СИП-4 предназначены для воздушных линий электропередач.

Неизолированный провод А – это конструкция из алюминиевых проволок, которые скручены особой скруткой – попеременно меняющей свое направление на противоположное при переходе от слоя к слою, причем для наружных витков применяется правая скрутка.

Неизолированный провод АС

Неизолированный провод АС изготовлен из алюминиевой проволоки, навитой поверх оцинкованной стальной проволоки, выполняющей роль несущего сердечника. Алюминиевая проволока скручена специальной скруткой, при которой направление скрутки соседних повивов направлено в противоположные стороны, а скрутка наружного повива направлена в правую сторону.

Провода неизолированные марок А и АС предназначены для передачи электрической энергии в воздушных электрических сетях.

Для ввода электричества в дом наиболее широко используют СИП (самонесущий изолированный провод). Он имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции провод СИП не разрушается под воздействием внешних факторов. По сравнению с традиционными воздушными линиями электропередачи, линии с применением самонесущих изолированных проводов имеют ряд преимуществ:

• Отсутствие траверс и изоляторов.
• Наличие изоляции на токоведущих проводниках.
• Повышенная механическая прочность.
• Простота монтажа и ремонта.

Разновидности провода СИП:

СИП-1, СИП-2	(1) Фазная токопроводящая жила из алюминия, многопроволочная, уплотненная. (2) Нулевая несущая жила из алюминиевого сплава или сталеалюминевая, многопроволочная, уплотненная, неизолированная. (3) Изоляция из термопластичного светостабилизированного полиэтилена (LDPE).
СИП-1А, СИП-2А	(1) Фазная токопроводящая жила из алюминия, многопроволочная, уплотненная. (2) Нулевая изолированная несущая жила из алюминиевого сплава или сталеалюминевая, многопроволочная, уплотненная. (3) Изоляция из светостабилизированного сшитого полиэтилена.
СИП-3	(1) Многопроволочная токопроводящая жила из алюминиевого сплава. (2) Изоляция из термопластичного светостабилизированного полиэтилена (LDPE). Провода предназначены для применения в воздушных линиях электропередачи на переменное напряжение до 20 кВ номинальной частоты 50 Гц. Изготавливается только в одножильном исполнении.
СИП-4	Провод без несущего троса, в котором четыре проводника из уплотненных алюминиевых жил равного сечения. Изоляцией в этих проводах является термопластичный атмосферостойкий полиэтилен высокого давления (ПЭВД). Все изолированные проводники скручены между собой. Крепление такого провода осуществляется как в анкерных, так и в поддерживающих зажимах сразу за все 4 провода, поэтому и суммарная разрывная прочность и суммарная допустимая нагрузка в этом проводе больше, чем в несущем тросе проводов СИП-1А и СИП-2А равного сечения.

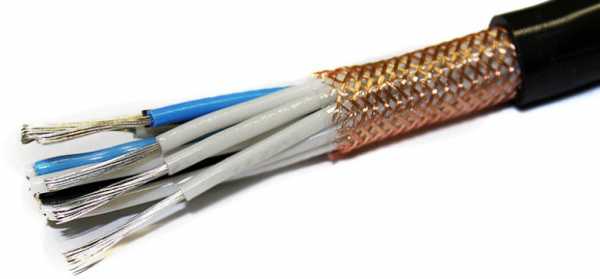

Провод монтажный МКШ, МКЭШ, МГШВ, НВ

Провод МКШ

МКШ — предназначен для фиксированного межприборного монтажа, для соединения электрической и электронной аппаратуры и приборов, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Конструкция МКШ:

• Оболочка из ПВХ-пластиката.
• Поверх изолированных скрученных жил – полиамидная или полиэтилентерефталатная пленка.
• Изоляция и оболочка из поливинилхлоридного пластиката.
• Токопроводящая жила из скрученных медных луженых проволок.
• Многожильные монтажные провода МКШ выпускаются с различным количеством жил: 2,3,5,7,10,14.
• Номинальное сечение жил: 0,35 мм²; 0,5 мм²; 0,75 мм².
• Жила МКШ – медная, луженая, многопроволочная, соответствующая 4 классу для сечений 0,35 мм² и 0,5 мм², и 2 классу для сечения 0,75 мм² .

Условия эксплуатации провода МКШ:

• Электрическое сопротивление изоляции на 1 метр провода составляет не менее 10 Мом.
• Провод МКШ устойчив к воздействию ударных и вибрационных нагрузок.
• Температура эксплуатации составляет от -50°С до +70°С.

Провод МКЭШ

МКЭШ

МКЭШ — предназначен для фиксированного межприборного монтажа, для соединения электрической и электронной аппаратуры и приборов, а также используется для монтажа коммутационной аппаратуры АТС.

Конструкция МКЭШ:

• Оболочка из ПВХ-пластиката.
• Экран из медных проволок.
• Изоляция из ПВХ-пластиката.
• Токопроводящая жила.

Условия эксплуатации МКЭШ:

• Рабочая температура – от -50°С до +70°С.
• Устойчив к воздействию ударных и вибрационных нагрузок.

Провод МГШВ

МГШВ — предназначен для подвижного и фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры.

Конструкция МГШВ:

• Жила из медной луженой проволоки.
• Изоляция волокнистая или пленочная.
• Оболочка поливинилхлоридная.
• Выпускаются в семи цветах: белом, желтом, красном, синем, зеленом, коричневом, черном.

Условия эксплуатации МГШВ:

• Рабочая температура от -50°С до +70°С.
• Данный провод стойкий к воздействию плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.

Провода монтажные НВ

Провода монтажные НВ, в зависимости от толщины изоляции, предназначены для работы в цепях электрических устройств общепромышленного применения при номинальных переменных напряжениях 600 В или 1000 В частоты до 5000 Гц и постоянном напряжении 840 или 1400 В.

Конструкция провода НВ:

• Номинальная толщина изоляции соответствует: на напряжение 600 В: 0,35 мм; на напряжение 1000 В: 0,45 мм.
• Токопроводящая жила медная луженая, одно- или многопроволочная.
• Изоляция провода из ПВХ-пластиката (расцветка изоляции выполняется сплошной или в виде полос).

Условия эксплуатации провода НВ:

• Рабочая температура от -50°С до +105°С.
• Климатическое исполнение В (эксплуатация во всех климатических районах на суше и на море, кроме макроклиматического района с очень холодным климатом).
• Категория размещения 2 – эксплуатацию под навесом, при которой отсутствует прямое воздействие осадков и солнечной радиации.
• Категория размещения 3 – эксплуатацию в закрытых помещениях, в которых воздействие песка и пыли, а также колебания температуры и влажности существенно меньше, чем на открытом воздухе.
• Категория размещения 4 – предусматривает работу оборудования в помещениях с искусственно регулируемыми климатическими условиями (кондиционирование воздуха).

Провод связи ПКСВ, ПРПМ, П-274М, ПТПЖ

Провод ПКСВ

ПКСВ — провода станционные кроссовые с двумя, тремя или четырьмя однопроволочными медными жилами, изолированными ПВХ пластикатом. Провода предназначены для осуществления нестационарных включений в кроссах телефонных станций при постоянном напряжении до 120 В. Основным преимуществом провода данного типа является то, что его можно прокладывать абсолютно во всех средах: земле, воде, в туннелях (под землей).

Конструкция ПКСВ:

• Токопроводящие жилы однопроволочные изготовлены из медной мягкой проволоки диаметром 0.4 и 0.5 мм.
• Число жил – 2, 3, 4.
• Сечение жилы – 0,4мм² , 0,5мм² .
• Изоляция из ПВХ пластиката толщиной 0.25 мм.
• Две, три или четыре изолированные жилы скручены в провод с шагом скрутки не более 15 диаметров по скрутке.

Условия эксплуатации:

• Диапазон температур эксплуатации: от +50 °С до -10 °С.
• Приемлемая относительная влажность — до 80%.
• Монтаж провода производится при температуре не ниже — 5°С.

Провод ПРППМ

ПРППМ — провод однопарный с медными жилами в полиэтиленовой изоляционно-защитной оболочке для телефонной связи и радиофикации. Провода связи марки ПРПМ предназначены для  неподвижной прокладки в радиотрансляционных, телефонных сетях и сетях слабого тока  при напряжении до 250 В, частотой до 10 кГц.

Конструкция ПРППМ:

• Токопроводящая жила изготовлена из медной проволоки.
• Число жил – 2.
• Сечение жилы: 0,9мм²; 1,2мм².
• Изоляционно-защитная оболочка выполнена из полиэтилена, наложена на токопроводящие жилы (жилы уложены параллельно в одной плоскости).
• Существует также модификация ПРПВМ, оболочка которого изготовлена из ПВХ.
• Толщина оболочки на жилах диаметром 0.9 мм — не менее 1 мм, на жилах диаметром 1.2 мм — не менее 1.2 мм.

Условия эксплуатации и технические характеристики:

• Диапазон температур эксплуатации от -40°С до +50°С.
• Электрическое сопротивление изоляции токопроводящей жилы: диаметром 0.9 мм, не более: 28.4 Ом/км (диаметром 1.2 мм, не более: 16.0 Ом/км).
• Электрическое сопротивление изоляции: с токопроводящей жилой диаметром 0.9 мм, не менее: 1000 МОм*км (с токопроводящей жилой диаметром 1.2 мм, не менее: 1000 МОм*км).
• Рабочая емкость: с токопроводящей жилой диаметром 0.9 мм, не более: 50.0 нФ/км (с токопроводящей жилой диаметром 1.2 мм, не более: 56.0 нФ/км).
• Монтаж производятся при температуре не ниже: минус 10°С.
• Радиус изгиба не менее 10 кратного значения наружного диаметра провода.

Провод П-274М

П-274М — провод с токопроводящими жилами из медных и стальных оцинкованных проволок с изоляцией из светостабилизированного полиэтилена высокой плотности, скрученных в пару. П-274М предназначен для полевой связи. Допускается прокладка в грунте, по земле, подвеска на опорах или местных предметах, кратковременная прокладка через водные преграды.

Конструкция П-274М:

• Жила скрученная из трех стальных оцинкованных и четырех медных проволок диаметром 0,30 мм.
• В центре располагается стальная проволока, а в наружном повиве медные и стальные по схеме: 2 медные + 1 стальная + 2 медные + 1 стальная.
• Изоляция из светостабилизированного полиэтилена высокой плотности. Цвет изоляции — черный.

Условия эксплуатации и технические характеристики П-274М:

• Провода устойчивы к воздействию солнечной радиации.
• Провода в тропическом исполнении стойки к воздействию плесневых грибов.
• Диапазон температур эксплуатации: от -50°С до + 65°С.
• Высокая прочность на разрыв не менее 392 H и стойкость к внешним воздействующим факторам обеспечивают надежную связь в условиях повышенной влажности, воздействия ветра и температурных колебаний.

Провод ПТПЖ

ПТПЖ — провод однопарный со стальными оцинкованными токопроводящими жилами, изолированными полиэтиленом высокого давления, с разделительным основанием, для радиофикации. Он предназначен для монтажа сетей проводного вещания, преимущественно в жилых, офисных и производственных помещениях.

Конструкция ПТПЖ:

• Токопроводящие жилы из оцинкованной стальной проволоки.
• Изоляция из светостабилизированного полиэтилена высокого давления толщиной 0,6 мм наложена на две параллельно уложенные в одной плоскости жилы.

Условия эксплуатации и технические характеристики ПТПЖ:

• Диапазон рабочих температур: от -40°С до + 60°С.
• Радиус изгиба – не менее 10-кратного значения минимального наружного размера провода.
• Разрывное усилие провода с диаметром токопроводящих жил 0,6 мм — не менее 196 Н (1,2 мм — не менее 784 Н).
• Монтаж и прокладка проводов производятся при температуре не ниже: — 10°С;

Провод установочный ПВ-1, ПВ-3, АПВ

Данные провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Прокладка ПВ проводника для монтажа электрических цепей производиться в стальных трубах, пустотных каналах строительных конструкций, на лотках и других защитных конструкциях.

Провод установочный ПВ

Конструкция ПВ:

• Токопроводящая жила у проводов марки АПВ – алюминиевая, однопроволочная или многопроволочная, класса 1 для сечений от 2,5 до 16 мм² включительно, класса 2 для сечений от 25 до 120 мм² включительно.
• Токопроводящая жила у проводов марок ПВ – медная, однопроволочная (ПВ-1) или многопроволочная (ПВ-3), класса 1 для сечений от 0,5 до 10 мм² включительно, класса 2 для сечений от 16 до 95 мм² включительно.
• Изоляция – из ПВХ-пластиката, различных цветов. Цвет наноситься сплошным способом или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку.

Технические характеристики проводов ПуВ (ПВ-1), ПуГВ (ПВ-3), АПВ:

• Провода стойки к воздействию температуры окружающей среды от –50°С до +70°С.
• Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35°С.
• Провода стойки к воздействию плесневых грибов.
• Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
• Провода не распространяют горение.
• Монтаж проводов должен производиться при температуре не ниже –15°С.
• Радиус изгиба при монтаже должен быть не менее 10 диаметров провода.
• Длительно допустимая температура нагрева жил не должна превышать +70°С.

Провода шнуры осветительные ПУГНП (ПУНП),  ПВС, ШВВП

Провод ПУНП

Провод ПУНП, ПУГНП, АПУНП

Провод ПУНП — самый дешевый из всей проводниковой продукции (не рекомендуется к использованию!). Этот установочный плоский провод имеет две или три однопроволочные жилы и поливинилхлоридную изоляцию. Жилы могут быть окрашены в разные цвета. Такой провод бывает только плоским и используется для силовых  и осветительных сетей. Изоляция, выполненная из дешевых материалов, довольно быстро теряет свои свойства при нагреве. Поэтому, при использовании ПУНП необходимо дополнительно изолировать используя кабель-канал.

Конструкция ПУНП:

• Токопроводящая жила – медная, круглой формы (однопроволочная в — ПУНП, многопроволочная в ПУГНП).
• Число жил и сечение (мм²) ПУГНП: 2х1,0; 2х1,5; 2х2,5; 2х4,0; 2х6,0; 3х1,0; 3х1,5; 3х2,5; 3х4,0.
• Число жил и сечение (мм²) ПУНП: 2х1,5; 2х2,5; 2х4,0; 3х1,5; 3х2,5; 3х4,0.
• Изоляция из ПВХ пластиката. Цвет изоляции не нормируется.
• Расположение жил в проводе – параллельно.

Технические характеристики ПУНП:

• Вид климатического исполнения: У ( в районах с умеренным климатом), категории размещения 3, 4 (в закрытых помещениях с естественной вентиляцией и в помещениях с искусственно регулируемыми климатическими условиями), по ГОСТ 15150.
• Провода стойки к воздействию температуры окружающей среды: от –15°С до +50°С.
• При одиночной прокладке провода не распространяют горение.
• Изоляция проводов выдерживает испытание на проход напряжением 2000 В переменного тока.

ПУГНП отличается от ПУНП тем, что жилы в нем многопроволочные. Именно поэтому к названию добавляется буква «Г» — гибкий. Минимальный радиус изгиба равен шести диаметрам. Все остальные характеристики соответствуют ПУНП. В виду хорошей гибкости ПУГНП используют для прокладки в местах, где проводка совершает частые изгибы, или для присоединения бытовых приборов к сети.

Разновидностью ПУНП считается провод с алюминиевыми жилами — АПУНП. Его характеристики аналогичны, кроме возможности жилы быть многопроволочной и гибкой.

Провод соединительный ПВС

Провод соединительный ПВС

Провод соединительный ПВС — многжильный провод с изоляцией и оболочкой из ПВХ. Применяется для присоединения электроприборов и электроинструмента (стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов) к электрическим сетям, а также для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/660 В.

Конструкция ПВС:

• Токопроводящая жила – медная или медная луженая, круглой формы, многопроволочная  класса 5 (в помещениях с повышенной влажностью).
• Число жил – 2, 3, 4, 5.
• Сечение жил, мм² – 0,75; 1,00; 1,50; 2,50.
• Жилы покрыты изоляционной резиной.
• Оболочка из ПВХ пластиката, наложена с заполнением промежутков между жилами, придавая проводам круглую форму.

Технические характеристики ПВС:

• Максимальная температура эксплуатации +70°С.
• Провода не распространяют горение при одиночной прокладке.
• Ресурс по деформациям изгиба при номинальном напряжении составляет не менее 30000 циклов.

Шнуры ШВВП

Шнуры ШВВП

Шнуры ШВВП предназначены для присоединения электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В.

Конструкция ШВВП:

• Токопроводящая жила медная или медная луженая, круглой формы, многопроволочная класса 5 (в помещениях с повышенной влажностью).
• Число жил – 2 или 3.
• Сечение проводов жил, мм² – 0,50; 0,75.
• Изолированные жилы расположены параллельно. Изоляция жил и оболочка шнура из ПВХ пластиката.

Технические характеристики ШВВП:

• Шнуры исполнения У (умеренная климатическая зона) категорий размещения 1, 2, 3 предназначены для эксплуатации при температуре окружающей среды от –40°до +40°С.
• Шнуры исполнения Т — категории размещения 4, УХЛ — категории размещения  4 от –25°до +40°С.
• Максимальная температура токопроводящей жилы при эксплуатации +70°С.
• Шнуры не распространяют горение при одиночной прокладке.
• Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет не менее 30000 (60000) циклов (движений).

К выбору материалов для проводки нужно подходить очень ответственно. Сегодня на рынке можно встретить множество видов проводов. При выборе электрического проводника в первую очередь  нужно обратить внимание на материал жил. По действующим в настоящее время нормам и правилам внутренней электропроводки разрешено использовать провода и кабели только с медными жилами. Учитывать также следует способ прокладки. Провода в большинстве случаев прокладывают только скрытым способом (в штукатурке или коробах).

poweredhouse.ru

типы, характеристики и возможная нагрузка :: SYL.ru

Для создания хорошей сети проводов в доме необходимо понимать, с чем имеешь дело. И в рамках этой статьи будет рассказано о том, чем они являются, как устроены, какие виды есть, а также как рассчитать электрическое сопротивление.

Что такое электрические провода и кабели?

Первоначально слово замолвим о главном герое статьи. Под проводом или кабелем понимают электротехническое изделие, которое соединяет источник электрического тока с его потребителем или используется для соединения компонентов электрической схемы. Это изделие содержит в себе одну или несколько скрученных проволок или изолированных жил, над которыми может быть лёгкая оболочка из неметаллов, обмотка, а также оплетка, выполненная из волокнистых материалов. Самый популярный провод электрический – медный. Это обусловлено относительной дешевизной материала и хорошими параметрами.

Как устроены провода электрические?

Как уже было описано выше, главных составляющих элемента всего два: жила, которая проводит ток, и изоляция. В качестве первого элемента используются в основном алюминиевая или медная проволока. Форм изготовления может быть несколько:

1. Используется одна жила, в которой есть только одна проволока. Самые маленькие конструкции и проводимость.
2. Используется одна жила, но в ней скручено несколько проволок. Более толстые провода электрические, предназначенные для подведения энергоснабжения к частным домам или подобным сооружениям. Этот тип называют многопроволочной жилой. Не следует путать со следующим представителем.
3. Многожильный провод, в котором каждая жила – это отдельный элемент.

Теперь немного об условиях их применения. Однопроволочные провода электрические имеют большую жесткость и лежат так, как их положили. Они не требуют использования креплений и на низких частотах имеют меньшее сопротивление. Многопроволочные провода электрические являются обладателями лучшей гибкости, а также на высоких частотах они обеспечивают меньшее сопротивление. Такое возможно благодаря тому, что в поперечном сечении жилы происходит однородное распределение плотности тока. Для изолирования используются полимеры, лаковое покрытие, волокнистые материалы (в основном хлопок и шелк), бумага, а также комбинации всех указанных материалов. Также может применяться для изолирования медных проводов оксидная плёнка. И под конец немного о технике безопасности. Следует помнить, приобретая голые провода электрические, что они не имеют изоляции, поэтому работать с ними нужно осторожно.

Классификация

Всё разнообразие проводов, которые можно найти на рынке, разделено на основании их проводимости, материала изготовления, площади поперечного диаметра или сечения, типа изоляции, теплостойкости, гибкости и ещё многих параметров. В данной статье они будут рассмотрены, основываясь на их предназначении:

1. Провода связи.
2. Термоэлектродные.
3. Прогревочные провода.
4. Термостойкие.
5. Провода, предназначенные для геофизических работ.
6. Авиационные.
7. Провода автомобильные.
8. Для подвижного состава.
9. Провода выводные.
10. Соединительные.
11. Монтажные.
12. Обмоточные провода:

• медные;
• константановые;
• манганиновые;
• нихромовые.

При использовании проволоки, изготовленной на территории Российской федерации, необходимо учитывать, что она почти вся маркируется, основываясь на площади поперечного сечения. Исключением являются одножильные обмоточные провода – они обозначаются, основываясь на диаметре, который имеет проводящая жила.

Как рассчитать электрическое сопротивление

Сопротивление провода считается в омах. Чтобы его рассчитать, необходимо знать несколько параметров:

1. Удельное сопротивление материала, который был использован для изготовления провода. В формульном виде оно представлено так: Ом*мм²/м. Описательно выглядит так: сопротивление провода, у которого площадь поперечного сечения равна миллиметру квадратному, а длина — метру.
2. Длина провода в метрах. Даже если используется небольшой, то необходимо сантиметры перевести в метры.
3. Площадь поперечного сечения, которое имеет провод, в миллиметрах.

Как видите, придётся вспомнить школьный курс физики. Из него можно не помнить разве что сечение электрических проводов (так как их не изучали), но в специальных справочниках вы сможете найти всё, что необходимо.

www.syl.ru
