Провод эмалированный. Эмалированный провод: характеристики, применение и виды обмоточных проводов

Что такое эмалированный провод. Какие бывают виды обмоточных проводов. Где применяются эмалированные провода. Какими свойствами обладают обмоточные провода. Как маркируются эмалированные провода.

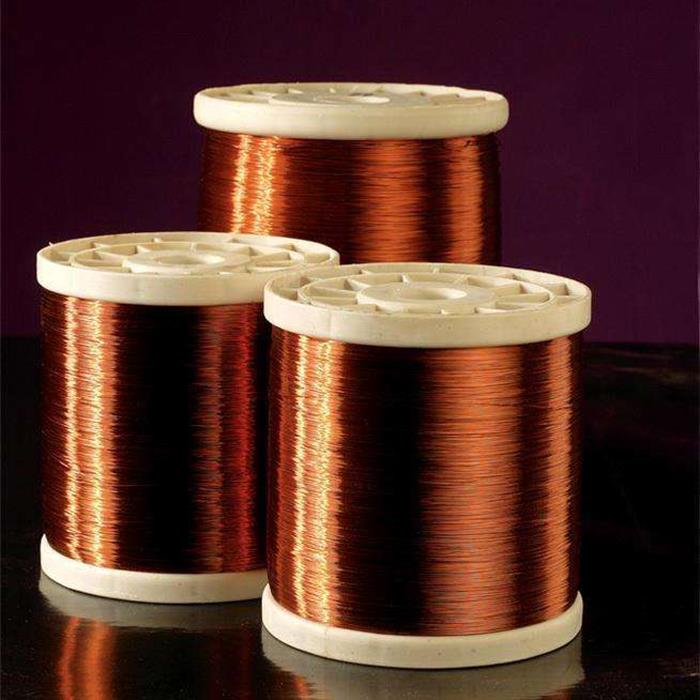

Что такое эмалированный провод и его основные характеристики

Эмалированный провод представляет собой проводник, покрытый тонким слоем изоляционной эмали. Основные характеристики эмалированных проводов:

• Токопроводящая жила изготавливается преимущественно из меди
• Изоляция выполнена в виде тонкой эмалевой пленки
• Обладает высокой электрической прочностью при минимальной толщине изоляции
• Имеет высокую механическую прочность изоляционного покрытия
• Диаметр провода лишь незначительно превышает диаметр жилы
• Характерный красный цвет эмалевого покрытия

Благодаря этим свойствам эмалированные провода позволяют создавать компактные обмотки с высоким коэффициентом заполнения.

Основные виды и маркировка эмалированных проводов

Существует несколько основных видов эмалированных проводов:

• ПЭТ — провод эмалированный термостойкий
• ПЭТВ — провод эмалированный термостойкий с дополнительным изолирующим слоем
• ПЭВ — провод эмалированный высокопрочный
• ПЭВТЛ — провод эмалированный высокопрочный термостойкий с лавсановой изоляцией

В маркировке эмалированных проводов используются следующие обозначения:

• П — провод
• Э — эмалированный
• Т — термостойкий
• В — с дополнительным изолирующим слоем
• Цифры после букв — максимальная рабочая температура в °C

Например, ПЭТВ-2 180 означает провод эмалированный термостойкий с дополнительной изоляцией, рассчитанный на температуру до 180°C.

Области применения эмалированных проводов

Эмалированные провода широко применяются в электротехнике и электронике для изготовления различных обмоток. Основные области применения:

• Обмотки трансформаторов
• Обмотки электродвигателей (статоры и роторы)
• Обмотки дросселей и катушек индуктивности
• Обмотки реле и электромагнитов
• Намотка катушек в радиоэлектронной аппаратуре
• Обмотки измерительных приборов
• Намотка катушек в бытовой технике

Эмалированные провода позволяют создавать компактные обмотки с высокой плотностью намотки, что важно для минимизации размеров электротехнических устройств.

Преимущества использования эмалированных проводов

Использование эмалированных проводов для обмоток имеет ряд существенных преимуществ:

• Минимальная толщина изоляции при высокой электрической прочности
• Возможность плотной намотки витков
• Высокий коэффициент заполнения паза в электрических машинах
• Повышение мощности или уменьшение габаритов электротехнических устройств
• Хорошие механические свойства изоляции
• Возможность автоматизированной намотки на высоких скоростях
• Широкий диапазон рабочих температур (до 200°C и выше)

Эти преимущества обеспечивают широкое применение эмалированных проводов в современной электротехнике и электронике.

Особенности производства эмалированных проводов

Производство эмалированных проводов имеет ряд технологических особенностей:

• Использование высокочистой меди марок M00к, M0к, М1к
• Нанесение эмали методом многократного окунания или экструзии
• Применение специальных эмалевых лаков (полиуретановых, полиэфирных и др.)
• Многостадийный процесс термообработки для полимеризации эмали
• Строгий контроль толщины и качества эмалевого покрытия
• Тенденция к использованию менее токсичных растворителей
• Разработка технологий эмалирования из расплава без растворителей

Современное производство эмалированных проводов требует сложного оборудования и высокой квалификации персонала для обеспечения стабильного качества продукции.

Как правильно выбрать эмалированный провод

При выборе эмалированного провода для конкретного применения следует учитывать следующие факторы:

• Требуемый диаметр токопроводящей жилы
• Максимальная рабочая температура
• Необходимая электрическая прочность изоляции
• Механические нагрузки при намотке и эксплуатации
• Химическая стойкость изоляции
• Совместимость с пропиточными составами
• Способ монтажа (пайка, сварка, обжим)

Правильный выбор типа эмалированного провода позволяет обеспечить надежную работу и длительный срок службы обмоток в составе электротехнических изделий.

Перспективы развития технологии эмалированных проводов

Основные направления совершенствования эмалированных проводов:

• Разработка новых типов эмалевых покрытий с улучшенными свойствами
• Повышение нагревостойкости изоляции (до 250°C и выше)
• Уменьшение толщины изоляции при сохранении электрической прочности
• Улучшение механических характеристик эмалевых покрытий
• Создание самосвариваемых эмалированных проводов
• Разработка экологически безопасных технологий производства
• Совершенствование методов контроля качества эмалевой изоляции

Развитие технологии эмалированных проводов позволит создавать более совершенные и миниатюрные электротехнические устройства.

Обмоточные провода — В помощь радиолюбителю

Предназначены для изготовления обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров и т. п. Эти провода могут иметь покрытие (изоляцию) из эмали, волокнистых материалов или комбинированное покрытие из эмали и волокнистых материалов. Эмаль обладает лучшими электроизоляционными свойствами, чем волокнистые материалы, по этому эмалированные провода имеют меньшие диаметры, чем провода с изоляцией из волокнистых материалов. Типы наиболее часто применяемых проводов приведены в таблице 1. Основные параметры наиболее часто применяемых медных обмоточных проводов приведены в таблице 3. Таблица 1. Типы наиболее часто применяемых проводов. Марка Характеристики изоляции Максимально допустимая температура С* Диаметр медной жилы в мм ПКР-1 Провод со сплошной Капроновй изоляцией 105 0,72 — 2,44 ПКР-2 Провод со сплошной Капроновй изоляцией утолщенной 105 0,72 — 2,44 ПЛБД Провод с обмоткой из шелка Лавсан и хлопчато-Бумажной пряжи в Два слоя 105 0,38 — 4,10 ПЛД Провод с обмоткой из шелка Лавсан в Два слоя 120 0,38 — 1,30 ПСД Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой нагревостойким лаком 155 0,31 — 4,80 ПСДК Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком 180 0,31 — 4,80 ПСДКТ Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком, Теплостойкий 300 0,31 — 1,56 ПЭВ Провод, изолированный Эмалевым Высокопрочным покрытием 105 0,02 — 0,05 ПЭВ-1 Провод, изолированный Эмалевым Высокопрочным покрытием один слой 105 0,06 — 0,47 ПЭВ-2 Провод, изолированный Эмалевым Высокопрочным покрытием два слоя 105 0,06 — 0,47 ПЭВД Провод, изолированный одним слоем высокопрочной эмали с дополнительным термопластичным покрытием 105 0,2 — 0,5 ПЭВКЛ Провод, изолированный Эмалевым Высокопрочным покрытием на основе Капронового Лака 105 0,1 — 0,15 ПЭВЛО Провод, изолированный Эмалевым Высокопрочным покрытием и Однослойной обмоткой из шелка Лавсан 105 0,06 — 1,3 ПЭТВЛ-1 Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в один слой на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов) 120 0,06 — 1,56 ПЭТВЛ-2 Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в два слоя на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов) 120 0,06 — 1,56 ПЭЛ Провод с Эмалевым Лакостойким покрытием 90 0,03 — 2,44 ПЭЛКО Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из капронового волокна 105 0,2 — 2,10 ПЭЛО Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из шелка Лавсан 105 0,05 — 2,10 ПЭЛР-1 Провод с покрытием в один слой высокопрочной полиамидной эмали 120 0,1 — 2,44 ПЭЛР-2 То же в два слоя 120 0,1 — 2,44 ПЭЛУ Провод с лакостойкой эмалью, утолщенный слой 105 0,05 — 2,44 ПЭЛШКО Провод с лакостойкой эмалью и обмоткой из капронового волокна 105 0,1 — 1,56 ПЭЛШО Провод с Эмалевым Лакостойким покрытием и Однослойной Шелковой обмоткой 90 0,05 — 1,56 ПЭМ-1 Провод с Эмалевым высокопрочным покрытием лаком Металвин один слой 105 0,06 — 2,44 ПЭМ-2 Провод с Эмалевым высокопрочным покрытием два слоя лаком Металвин 105 0,06 — 2,44 ПЭМ-3 Провод с Эмалевым высокопрочным покрытием три слоя лаком Металвин 105 0,06 — 2,44 ПЭПЛО Провод с Эмалевым высокопрочным и нагревостойким покрытием и Однослойной обмоткой из шелка Лавсан (провод облуживается без предварительной зачистки эмали и без применения травильных составов) 120 0,06 — 1,30 ПЭТВ Провод с Эмалевым Теплостойким Высокопрочным покрытием 130 0,06 — 2,44 ПЭТВ-Р Провод с Эмалевым Теплостойким Высокопрочным покрытием для обмоток Реле 200 0,02 — 0,20 ПЭТК Теплостойкая эмаль — 0,05 — 0,51 ПЭТЛО Провод с Эмалевым Теплостойким покрытием и Однослойной обмоткой из шелка Лавсан 105 0,06 — 1,30 ПЭТ-155 Провод Эмалированный Теплостойкий полиэфиримидным лаком 155 0,06 — 2,44   Высокочастотные обмоточные провода (литцендраты), предназначены для изготовления высокочастотных катушек индуктивности с высокой добротностью. Эти провода представляют собой пучок эмалированных проводов, диаметром 0,05…0,2 мм, перевитых особым способом, благодаря чему в пучке ослабляется поверхностный эффект и, следовательно, уменьшается сопротивление провода токам высокой частоты. Существуют высокочастотные обмоточные провода следующих марок: ЛЭЛ и ЛЭП — без дополнительной изоляции пучка; ЛЭЛО — с обмоткой из шелка с лавсаном в один слой; ЛЭПКО — с обмоткой из капронового волокна в один слой; ЛЭШО — с обмоткой из натурального шелка в один слой; ЛЭЛД — с обмоткой из шелка с лавсаном в два слоя; ЛЭШД — с обмоткой из натурального шелка в два слоя. Провода марок ЛЭП и ЛЭПКО, перед лужением не требуют зачистки и применения каких-либо травильных составов. Основные параметры некоторых высокочастотных обмоточных проводов приведены в таблице 2. Таблица 2. Типы наиболее часто применяемых высокочастотных проводов. Диаметр проволоки, мм Число проволок в пучке Диаметр провода, мм Расчетное сечение медной жилы, мм Сопротивление 1 км провода при 20 °С, Ом, не более ЛЭЛ ЛЭЛО, ЛЭШО ЛЭЛД, ЛЭШД ЛЭП ЛЭПКО 0,05 10 0,25 0,32 0,38 — — 0,0196 1012 16 0,31 0,38 0,44 — — 0,0314 634 20 0,34 0,41 0,47 — — 0,0392 507 50 — — 0,71 — — 0,098 209 0,06 3 — — — 0,2 — 0,0085 3200 5 — — — 0,25 — 0,0142 1380 0,07 7 — 0,34 — — — 0,0269 760 8 0,29 0,36 0,42 0,35 0,4 0,0308 624 10 0,33 0,4 0,46 0,39 0,44 0,0385 499 12 — 0,42 0,48 0,42 0,47 0,0462 416 16 — 0,47 0,54 0,49 0,52 0,0616 312 20 — 0,52 0,59 0,53 0,57 0,077 249 27 — 0,58 0,65 — — 0,104 190 32 — 0,63 0,7 — — 0,123 161 50 — 0,82 0,89 — — 0,193 85,6 0,1 9 0,44 0,51 0,58 0,48 0,53 0,0707 276 12 0,5 0,57 0,64 0,54 0,59 0,0942 207 14 0,54 0,61 0,68  0,58 0,63 0,11 177 16 0,57 0,64 0,71 0,61 0,66 0,126 155 19 0,6 0,67 0,74 — — 0,149 131 21 0,64 0,71 0,78 0,69 0,73 0,165 118 24 0,68 0,75 0,82  0,74 0,78  0,188 103 28 0,74 0,81 0,88 0,8 0,84 0,22 91,3 Таблица 3.   Основные параметры медных проводов.   Диаметр провода по меди, мм Сечение провода по меди, мм2 Диаметр провода с изоляцией, мм Сопротивление 1 м провода при 20°С, Ом Допустимый ток при плотности ПЭВ-1 ПЭВ-2 ПЭЛ ПЭТВ 2 А/мм2, А 3 А/мм2, А 4 А/мм2, А 5 А/мм2, А 0.02 0.00031 0.027 — 0.035 — 61.5 0.0006 0.0009 0.0012 0.0015 0.025 0.00051 0.034 — 0.04 — 37.16 0.001 0.0015 0. 002 0.0025 0.03 0.00071 0.041 — 0.045 — 24.7 0.0014 0.002 0.0028 0.0035 0.032 0.0008 0.043 — 0.046 — 18.4 0.0016 0.0024 0.0032 0.004 0.04 0.0013 0.055 — 0.055 — 13.9 0.0026 0.004 0.005 0.0065 0.05 0.00196 0.062 0.08 0.07 — 9.169 0.004 0.0058 0.008 0.01 0.06 0.00283 0.075 0.09 0.085 0.09 6.367 0.0057 0.0084 0.011 0.014 0.063 0.0031 0. 078 0.09 0.085 0.09 4.677 0.0063 0.0093 0.012 0.015 0.07 0.00385 0.084 0.092 0.092 0.1 4.677 0.0071 0.011 0.014 0.019 0.071 0.00396 0.088 0.095 0.095 0.1 4.71 0.0078 0.012 0.015 0.02 0.08 0.00503 0.095 0.105 0.105 0.11 6.63 0.01 0.015 0.02 0.025 0.09 0.00636 0.105 0.12 0.115 0.12 2.86 0.013 0.018 0.025 0.031 0.1 0.00785 0.122 0.13 0.125 0.13 2.291 0. 016 0.023 0.035 0.04 0.112 0.0099 0.134 0.14 0.125 0.14 1.895 0.021 0.03 0.042 0.05 0.12 0.0113 0.144 0.15 0.145 0.15 1.591 0.023 0.034 0.045 0.055 0.125 0.0122 0.149 0.155 0.15 0.155 1.4 0.025 0.036 0.047 0.06 0.13 0.0133 0.155 0.16 0.155 0.16 1.32 0.026 0.04 0.053 0.065 0.14 0.0154 0.165 0.17 0.165 0.17 1.14 0.03 0.047 0.06 0.07 0. 15 0.0176 0.176 0.19 0.18 0.19 0.99 0.035 0.053 0.07 0.085 0.16 0.0201 0.187 0.2 0.19 0.2 0.873 0.04 0.06 0.08 0.1 0.17 0.0227 0.197 0.21 0.2 0.21 0.773 0.045 0.066 0.09 0.11 0.18 0.0254 0.21 0.22 0.21 0.22 0.688 0.051 0.075 0.1 0.125 0.19 0.0283 0.22 0.23 0.22 0.23 0.618 0.057 0.084 0.12 0.14 0.2 0.0314 0.23 0.24 0.23 0.24 0.558 0. 063 0.093 0.125 0.154 0.21 0.0346 0.24 0.25 0.25 0.25 0.507 0.07 0.1 0.14 0.17 0.224 0.0394 0.256 0.27 0.26 0.27 0.445 0.08 0.11 0.16 0.19 0.236 0.0437 0.26 0.285 0.27 0.28 0.402 0.088 0.13 0.17 0.215 0.25 0.049 0.284 0.3 0.275 0.3 0.357 0.098 0.147 0.196 0.245 0.265 0.0552 0.305 0.315 0.305 0.31 0.318 0.111 0.165 0.222 0.275 0. 28 0.0615 0.315 0.33 0.315 0.33 0.285 0.124 0.183 0.248 0.3 0.3 0.0708 0.34 0.35 0.34 0.34 0.248 0.143 0.21 0.248 0.34 0.315 0.078 0.35 0.365 0.352 0.36 0.225 0.16 0.23 0.316 0.39 0.335 0.0885 0.375 0.385 0.375 0.38 0.198 0.177 0.26 0.35 0.44 0.355 0.099 0.395 0.414 0.395 0.41 0.177 0.2 0.29 0.4 0.495 0.38 0.113 0.42 0.44 0.42 0.44 0. 155 0.226 0.34 0.452 0.55 0.4 0.126 0.44 0.46 0.442 0.46 0.14 0.251 0.37 0.5 0.63 0.425 0.142 0.465 0.485 0.47 0.47 0.124 0.283 0.42 0.566 0.7 0.45 0.16 0.49 0.51 0.495 0.5 0.11 0.32 0.48 0.64 0.8 0.475 0.177 0.525 0.545 0.495 0.53 0.099 0.35 0.53 0.7 0.85 0.5 0.196 0.55 0.57 0.55 0.55 0.09 0.39 0.58 0.78 0.98 0.53 0. 22 0.58 0.6 0.578 0.6 0.0795 0.44 0.66 0.88 1.1 0.56 0.247 0.61 0.63 0.61 0.62 0.071 0.5 0.74 0.95 1.2 0.6 0.283 0.65 0.67 0.65 0.66 0.062 0.56 0.84 1.12 1.4 0.63 0.313 0.68 0.7 0.68 0.69 0.056 0.626 0.93 1.25 1.56 0.67 0.352 0.72 0.75 0.72 0.75 0.05 0.7 1.0 1.4 1.76 0.71 0.398 0.76 0.79 0.77 0.78 0.044 0.8 1.2 1. 6 2.0 0.75 0.441 0.81 0.84 0.81 0.83 0.039 0.884 1.32 1.768 2.2 0.8 0.503 0.86 0.89 0.86 0.89 0.035 1.0 1.5 2.0 2.5 0.85 0.567 0.91 0.94 0.91 0.94 0.031 1.13 1.7 2.26 2.8 0.9 0.636 0.96 0.99 0.96 0.99 0.0275 1.27 1.9 2.55 3.18 0.93 0.679 0.99 1.02 0.99 1.02 0.0253 1.33 2.0 2.66 3.4 0.95 0.712 1.01 1.04 1.02 1. 04 0.0248 1.42 2.13 2.84 3.56 1.0 0.785 1.07 1.1 1.07 1.11 0.0224 1.57 2.35 3.14 3.9 1.06 0.884 1.13 1.16 1.14 1.16 0.0199 1.765 2.64 3.53 4.4 1.08 0.916 1.16 1.19 1.16 1.19 0.0188 1.83 2.73 3.66 4.6 1.12 0.985 1.19 1.22 1.2 1.23 0.0178 1.97 2.94 3.94 4.9 1.18 1.092 1.26 1.28 1.26 1.26 0.0161 2.185 3.27 4.37 5.46 1. 25 1.227 1.33 1.35 1.33 1.36 0.0143 2.45 3.68 4.9 6.1 1.32 1.362 1.4 1.42 1.4 1.42 0.013 2.72 4.0 5.44 6.8 1.4 1.539 1.48 1.51 1.48 1.51 0.0113 3.078 4.6 6.156 7.695 1.45 1.651 1.53 1.56 1.53 1.56 0.0106 3.306 4.95 6.612 8.25 1.5 1.767 1.58 1.61 1.58 1.61 0.0093 3.5 5.3 7.0 8.8 1.56 1.911 1.63 1.67 1.64 1.67 0.00917 3.876 5. 73 7.752 9.55 1.6 2.01 1.68 1.71 1.68 1.71 0.0086 4.02 6.03 8.04 10.05 1.7 2.269 1.78 1.81 1.78 1.81 0.0078 4.54 6.78 9.08 11.3 1.74 2.378 1.82 1.85 1.82 1.85 0.00737 4.75 7.13 9.5 11.89 1.8 2.544 1.89 1.92 1.89 1.92 0.00692 5.0 7.63 10.0 12.72 1.9 2.81 1.99 2.02 1.99 2.02 0.00612 5.6 8.43 11.2 14.05 2.0 3.141 2.1 2. 12 2.1 2.12 0.00556 6.3 9.42 12.6 15.7 2.12 3.529 2.21 2.24 2.22 2.24 0.00495 7.0 10.56 14.0 17.6 2.24 4.011 2.34 2.46 2.34 2.46 0.00445 8.02 12.03 16.04 20.05 2.36 4.374 2.46 2.48 2.36 2.48 0.00477 8.75 13.11 17.5 21.5 2.5 4.921 2.6 2.63 2.6 2.62 0.00399 9.85 14.7 19.7 24.6   Поделись с друзьями:

Что такое эмальпровод

Эмалированные провода часто используются в магнитах, динамиках и электродвигателях благодаря своим превосходным электрическим, температурным и механическим свойствам. Вместо пластиковой или резиновой изоляции такой провод покрыт тонким слоем защитной эмали (лака) для предотвращения короткого замыкания, когда требуется плотная спиральная намотка виток к витку. Тип используемой эмали, а также её толщина определяют сорта проводов с различными классами изоляционных свойств. Поскольку эмалированный медный или алюминиевый провод изолирован тонким слоем эмали, а не другими видами толстой изоляции, такими как бумага, стекловолокно, ПВХ и т. д., он занимает меньше места при формировании катушки, что делает её компактной и обладающей более высокой эффективностью. Часто эмалированные провода используют внутри трансформаторов из-за высокой номинальной температуры. Эмалированный провод может быть использован в электротехнической, электронной и автомобильной промышленности: в электрических двигателях, автомобилях, генераторах, микроволновых печах, холодильниках, насосах и вентиляторах, компьютерах, телевизорах, в осветительной аппаратуре, распределительных устройствах, кондиционерах и другом бытовом и промышленном оборудовании. Эмалированные медные провода и полосы выпускаются различной толщины и ширины в соответствии с особенностями применения, включая тонкую и сверхтонкую эмалированную медную проволоку (обмоточный провод).

Медные и алюминиевые обмоточные провода широко используются в электрических устройствах из-за их проводимости. Алюминий и медь лучше других металлов подходят для передачи электрических токов, причём медный провод имеет меньшее сопротивление, чем почти любой другой. Это означает, что генератор с использованием медных проводов будет производить больше электроэнергии, чем тот, где используется другой металл, а трансформатор с медными эмальпроводами потеряет меньше энергии.

Как и другие, эмальпровода классифицируются по диаметру (или сечению), температурному режиму и виду изоляции. Типичные значения температурного класса основаны на сроке службы в 20 000 часов при максимальной температуре. При более холодных условиях срок службы проволоки увеличивается (примерно в 2 раза на каждое снижение в 10°C). Температурные классы составляют 105, 130, 155, 180 и 220°С. Напряжение пробоя эмалированного провода зависит от толщины покрытия, которое может быть 1-го, 2-го и 3-го класса. Высшие сорта имеют более толстую изоляцию и, следовательно, более высокие значения напряжений пробоя. Полиуретан, полиамид или полиэфирные смолы, применяемые для покрытия проволоки, часто ощущаются липкими при прикосновении. Они устойчивы к нагреванию и высокому напряжению, а толщина проволоки непосредственно связана с толщиной слоя эмали, нанесённой на неё.

Современные эмальпровода обычно используют от одного до трех слоев изоляционной полимерной пленки, часто из различных композиций, чтобы обеспечить плотный, монолитный изолирующий слой. В качестве изоляционной эмали используют (в порядке возрастания температурного диапазона) поливинилформаль или формвар (PVF), полиуретан, полиамид (PUW), полиэстер (PEW), полиэстеримид (EIW), полиэфиримид (эфир — имид), полиамидимид (или амид — имид, AI-EIW) и полиимид (AIW). Покрытый полиимидом провод способен работать при температуре до +250°С. Любая изоляция обмоточного провода, эксплуатируемого в условиях высоких температур, часто дополняется полиимидной эмалью или стекловолоконной лентой.

Наиболее распространенной формой провода является круглая, но и прямоугольное сечение используется (так называемые медные или алюминиевые полосы). Их можно встретить в электрических двигателях с ограниченным пространством: прямоугольный провод может быть более плотно намотан и иметь меньше пространства между витками. Это обеспечивает наиболее эффективное использование имеющегося места внутри двигателя. Есть и многожильный эмальпровод, представляющий собой несколько тонких нитей эмалированной медной проволоки, индивидуально изолированных и скрученных или сплетенных вместе.

Итак, эмальпровод повсеместно ценится за его устойчивость к истиранию, высокую прочность на разрыв, гибкость и способность поддерживать высокую рабочую температуру, а при необходимости и любые неблагоприятные погодные условия.

Общие преимущества эмальпроводов:

• термостойкость;
• прочность;
• малый вес;
• устойчивость к коррозии;
• хорошая масло- и кислотостойкость;
• долговечность;
• легкость при изготовлении, соединении и формировании.

Ознакомиться с полным ассортиментом кабельно-проводниковой продукции торговой сети «Планета Электрика» Вы можете в нашем каталоге.

Эмалированный провод. Провод обмоточный медный

Эмалированный провод используется при изготовлении разнообразных изделий электротехнического назначения.
Изделия, где применяется эмалированный провод, таковы:

• Обмоточные изделия трансформатора;
• Обмотки дросселя, статора и ротора электродвигателя;
• В электрических измерительных приборах.

Особенность изделия предопределило другое его название, как обмоточный.
Токопроводящую часть изготавливают, в основном, из медных материалов (другие применяются редко). Функция изолятора выполняет пленка в виде тонкого слоя эмалевого покрытия (высокомолекулярный лак или иной состав на лаке). Растворив лак в летучих органических растворителях, его наносят тонким слоем на провод.

Характерный вид эмалированного провода

Провод эмаль имеет:

• Красный характерный цвет эмалевого покрытия;
• Имеет высокую электрическую стойкость, благодаря чему толщина изолирующего слоя минимальна;
• Провод лишь минимально превосходит жилу по диаметру;
• Лаковое покрытие отличается высокой механической прочностью.

Указанные свойства позволяют автоматически формировать моточные изделия с высокой скоростью на станках.

Эмалированный провод, разновидности

Есть следующие разновидности провода эмалированного:

• Провод с круглым поперечным сечением и однослойной изоляцией.
  В аббревиатуре ПЭТВ и ПЭТ описываются его свойства:

ü Провод — П;

ü Эмалированный — Э;

ü Термостойкий, теплостойкий — Т;

ü Дополнительно присутствует изолирующий слой — В.

Вслед за буквами в аббревиатуре могут идти цифры, которые обозначают (в градусах) рабочую температуру (по максимуму). К примеру, ПЭТ-180 и ПЭТ-155.

Изоляцию ПЭТ- провода формируют из полиэфирной смолы. Диаметры медных жил изменяются в диапазонах 0,063 – 2,5 миллиметров.
Провод эмаль рассматриваемой разновидности не может эксплуатироваться в условиях воздействия влаги на обмотку, но неограниченно может работать в среде фреона.

ПЭТВ-исполнение отличается слоем изоляции и тем, что провода ПЭТ имеют числовую индексацию. К примеру, для ПЭТВ-1 значение рабочей температурыможет достигать плюс 180 градусов. Для ПЭТВ-2 максимально допустимая граница равна плюс двести градусов Цельсия. Диаметры жилы из меди может колебаться от 0,051 до 1,59 миллиметров. Для второго случая – от 0,06 до 2,5 миллиметров. Эмалированный провод двух видов имеет хорошую устойчивость к сдавливанию.

ПЭТВ возможно зачищать при монтаже жалом горячего паяльника, а изолирующий лак с провода можно только соскоблить.

Предприятия-производители эмалированного провода

Провод обмоточный медный выпускается серийно на кабельных заводах в:

ü Пскове;

ü Томске;

ü Перми;

ü Подольске;

ü Рыбинске.

Особенности

Эмалированный провод применяют при изготовлении изделий крупными сериями.
Выступает сырьем для многих предприятий, которые заботятся о сочетании качества изделий с низкой себестоимостью. Продукцию отпускают в упаковках, в зависимости от сечения жилы. Компанией предоставляются услуги логистики во взаимодействии с независимыми перевозчиками.

Эмалированный провод (ПЭТВ, ПЭТВ-2, ПЭТ-155)

Обмоточные, эмалированные провода от компании «СтройТрэйд»

Расшифровка провода ПЭТВ-2

• П — провод
• Э — эмалированный
• Т — теплостойкий (нагревостойкий),
• В — изоляция

Конструкция провода ПЭТВ

• Жила: медная проволока, диаметр: 0,063 — 2,500 мм
• Изоляция: эмалевая на основе полиэфиров с толщиной изоляции

Область применения и разновидности обмоточных проводов

Компания «СтройТрэйд» продаёт обмоточные эмалированные провода. Они применяются в широком спектре на производстве. Обмоточные провода – это провода, применяемые для изготовления обмоток электрических машин, аппаратов и приборов. Значительное количество обмоточных проводов используется также в производстве приборов, в различных радиотехнических устройствах, в телевизорах, в авиационной и космической технике и т. д.

Классификация обмоточных проводов:

— По применяемым проводниковым материалам: медные, алюминиевые и из сплавов сопротивления. Незначительная часть проводов выпускается с проводниками из биметаллов, драгоценных металлов и из специальных сплавов, в частности сверхпроводящих;

— По видам изоляции: обмоточные провода с эмалевой изоляцией, или эмалированные провода; обмоточные провода с волокнистой или комбинированной эмалево — волокнистой изоляцией, в том числе со стекловолокнистой и бумажной; обмоточные провода с пластмассовой изоляцией, включая пленочную. Кроме того, ограниченном количестве выпускаются обмоточные провода со сплошной стеклянной и стеклоэмалевой изоляцией;

— По величине рабочей температуры (классу нагревостойкости). Наиболее распространенной группой обмоточных проводов являются эмалированные провода, обладающие существенными преимуществами: более тонкая изоляция позволяет увеличить коэффициент заполнения паза в электрических машинах и аппаратах, повысить их мощность либо снизить габаритные размеры электротехнических устройств при сохранении существующих параметров.

Техничекие и эксплуатационные характеристики

Ещё с точки зрения условий изготовления эмалированные провода менее трудоёмки по сравнению с проводами, изоляция которых накладывается на проволоку, к примеру, способом обмотки. Поэтому при переходе к выпуску эмалированных проводов производительность труда на кабельных заводах повышается. Важной тенденцией в производстве эмалированных проводов стал преимущественный рост выпуска тончайших проводов, предопределённый рвением к микроминиатюризации радиоэлектронной аппаратуры и вычислительной техники. Одновременно расширяется изготовление эмалированных проводов специального назначения, в частности проводов с дополнительным клеящим слоем, используемых для намотки катушек отклоняющих систем телевизоров, а также в производстве обмоток электродвигателей без применения растворителей.

 Важным моментом является также переход на использование эмаль лаков с менее токсичными растворителями и внедрение технологии эмалирования из расплава смолы без применения растворителей. Нынешнее производство обмоточных проводов требует от специалистов кабельных заводов достаточно глубоких знаний в области оборудования и технологии, методов испытаний, применяемых проводниковых и электроизоляционных материалов. Работоспособность обмоточных проводов в составе изделий во многом ориентируется правильностью их выбора с точки зрения критерий и режимов эксплуатации, конструкции изделия, а также зависит от технологии производства самого изделия. Срок службы одного и того же провода в составе различных изделий может различаться в несколько раз, даже если температуры эксплуатации близки.

Где применяется медный обмоточный провод

Основным проводниковым материалом, применяемым для производства обмоточных проводов, является медь. По электрической видимости медь превосходит остальные материалы, за исключением серебра, что позволяет обеспечивать минимальные габаритные размеры обмоток электрических машин, аппаратов и приборов. В соответствии с ГОСТ 859–78 медь по химическому составу раз делается на несколько марок. В кабельной промышленности используется только медь повышенной чистоты марок не ниже M 1, М00к, М0к, М0ку, М0об, М0б, М1к, М1б, М1у. Не применяется медь марки М1ф с повышенным содержанием фосфора (0,012…0,06 %), снижающим электрическую проводимость. Кроме того, в производстве обмоточных проводов не может быть использована медь марки М1р, раскисленная фосфором и содержащая его в количестве 0,002…0,012 %, хотя такая медь может использоваться для некоторых других типов кабельной продукции, например, лент. Содержание меди вместе с серебром в этих марках меди составляет 99,9…99,99 %.

Индексы и обозначения гравировки медных обмоточных проводов:

• к, ку – катодная медь,
• б – бескислородная,
• у – катодная переплавленная,
• р и ф – раскисленная.

Цифры 00,0 и 1 определяют содержание меди, причем наибольшее содержание меди имеют марки М00к и M006. Примеси оказывают неблагоприятное влияние на механические и
электрические свойства меди, поэтому медь с содержанием примесей выше 0,1 % в кабельном производстве вообще не используется. Лучшими параметрами с точки зрения применения в производстве обмоточных проводов, и в первую очередь эмалированных, обладает бескислородная медь, почти свободная от содержания кислорода. Она превосходит обычную по пластичности и гарантирует изготовление проволоки с лучшим качеством поверхности.

Следующие буквосочетания и буквы используют для маркировки вида изоляции обмоточных проводов:

• ЭВ – эмаль высокопрочная на поливинилацетатной основе;
• ЭЛ – эмаль на масляной основе;
• ЭМ – эмаль высокопрочная на поливинилформалевой основе;
• ЭЛР – эмаль высокопрочная на полиамиднорезольной основе;
• Ш – натуральный шелк;
• Л – лавсан;
• С – стекловолокно;
• О – один слой обмотки;
• Б – хлопчатобумажная пряжа;
• Д – два слоя обмотки;
• ШК – капрон.

В имеющемся обозначении второй буквой П, маркируется изоляция пленочная, например, ППФ – провод, изолированный пленкой из фторопласта.

При указании на то, что марки проводов изготовлены из комбинированной изоляции, буквы определяются в порядке следования слоев изоляции от внутреннего слоя к внешнему, например, ПЭЛШО – медный провод, с изоляцией из эмали на масляной основе и одним слоем обмотки из натурального шелка.

Провод ПЭТВ-2

Расшифровка маркировки кабеля ПЭТВ-2:

• П — провод.
• Э — эмалированный.
• Т — термостойкий лакостойкий.
• В — высокопрочный.
• 2 — количество слоёв лака на проводе.

Область применения и технические характеристики

Провод ПЭТВ-2 применяется для изготовления обмоток температурного класса «В»: измерительных и регистрирующих приборов, телефонных капсюлей, двигателей малой мощности, электромагнитов и сухих трансформаторов. Провод обладает отличными механическими свойствами, эти свойства позволяют использовать провод для механизированной намотки.

• Ресурс работы провода ПЭТВ-2 — 20000 часов.
• Гарантийный срок хранения провода ПЭТВ-2 — 12 месяцев.
• Провод ПЭТВ-2 устойчив к растворителям 60% уайт-спирита, 30% ксилола, 10% бутанола и к кипящей воде.

Конструкция кабеля ПЭТВ-2

• Медная проволока диаметром от 0,080 до 5,000 мм.
• Изоляция из полиэфирного лака (тип 2).
• Характеристики кабеля ПЭТВ-2
• Температура окружающей среды, нижний предел, °60
• Температурный индекс, °130 (B)
• Термопластичный поток, °200

Провод ПЭТ-155

Конструкция провода:

• Токопроводящая жила — круглая медная проволока по ОСТ 16 0.505.008-73.
• Изоляция — полиэфиримидный лак марки ПЭ-955 по нормативнотехнической документации (допускается применение других лаков соответствующей нагревостойкости).

Область применения и условия эксплуатации провода ПЭТ-155

Медный круглый эмалированный провод с температурным индексом 155. Провода применяютсядля изготовления обмоток температурного класса «F» силовых двигателей широкого применения, двигателей для домашних электроприборов и электроинструментов, генераторов, сухих трансформаторов, измерительных приборов, катушек и реле. Провод устойчив к растворителям.

Технические характеристики провода ПЭТ-155

• Температурный индекс: +155°С
• Минимальная температура окружающей среды: -60°С
• Изоляция провода устойчива:
• к продавливанию при температуре: 240°С
• к воздействию теплового удара при температуре: 200°С
• к воздействию толуола при температуре: 60°С
• Изоляция провода механически прочна
• Число ходов иглы для провода диаметром до 0,25 мм не нормируется

Среднее число возвратно-поступательных ходов иглы:

• среднее: не менее 40
• минимальное: не менее 20

Онлайн заявка

• Эмалиованный провод ПЭТВ таблица



Диаметр проводника, мм	Максимальный диаметр провода, мм	Масса провода, кг/км
ПЭТВ-1
0,063	0,078	0,029
0,071	0,088	0,0366
0,08	0,098	0,0464
0,09	0,11	0,0584
0,1	0,121	0,073
0,112	0,134	0,091
0,12	0,143	0,1037
0,125	0,149	0,1089
0,13	0,155	0,1178
0,14	0,166	0,1413
0,15	0,176	0,1616
0,16	0,187	0,1839
0,17	0,198	0,2072
0,18	0,209	0,2315
0,19	0,22	0,2578
0,2	0,23	0,2872
0,21	0,243	0,3166
0,224	0,256	0,3592
0,236	0,269	0,3986
0,25	0,284	0,4462
0,265	0,3	0,5008
0,28	0,315	0,5644
0,3	0,337	0,6465
0,315	0,352	0,7114
0,335	0,374	0,8036
0,355	0,395	0,9008
0,38	0,421	1,0332
0,4	0,442	1,1444
0,425	0,469	1,2859
0,45	0,495	1,4469
0,475	0,521	1,6088
0,5	0,548	1,7808
0,53	0,579	2,0032
0,56	0,611	2,2355
0,6	0,653	2,5587
0,63	0,684	2,821
0,67	0,726	3,1842
0,69	0,747	3,3757
0,71	0,767	3,5921
0,75	0,809	3,996
0,77	0,83	4,218
0,8	0,861	4,2609
0,83	0,892	4,8939
0,85	0,913	5,1258
0,9	0,965	5,6408
0,93	0,996	6,1237
0,95	1,017	6,3957
1	1,068	7,081
1,06	1,13	7,968
1,08	1,151	8,271
1,12	1,192	8,885
1,18	1,254	9,862
1,25	1,325	11,051
1,32	1,397	12,259
1,4	1,479	13,868
1,45	1,53	14,874
1,5	1,581	15,88
1,56	1,642	17,187
1,60	1,683	17,992

Провода эмалированные и обмоточные

Цена.

Наименование	Цена с НДС	ед.изм
ПЭТВ-2 1,000 эмаль-провод	556,00р.	кг
ПЭТВ-2 1,040 эмаль-провод	560,00р.	кг
ПЭТВ-2 1,060 эмаль-провод	548,00р.	кг
ПЭТВ-2 1,120 эмаль-провод	540,00р.	кг
ПЭТВ-2 1,180 эмаль-провод	545,00р.	кг

Провод ПЭТВ-1, ПЭТВ-2, медный круглый с эмалевой изоляцией на основе полиэфиров.
ТУ 163705.110379

1 — медная проволока
2 — изоляция

Марка кабеля, провода	Диаметр, мм
провод ПЭТВ-1	0,050-1,600
провод ПЭТВ-2	0,060-2,500

ПЭТВ-1 — провод эмалированный, теплостойкий (нагревостойкий), покрытый слоем высокопрочной эмали утоненной толщины (тип 1).



ПЭТВ-2 — провод эмалированный, теплостойкий (нагревостойкий), покрытый слоем высокопрочной эмали нормальной толщины (тип 2).

НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ провода ПЭТВ-1, ПЭТВ-2:
Для обмоток электрических машин, аппаратов и приборов. Температурный индекс — ТИ-130.
Минимальная температура окружающей среды -60°С. Допускается эксплуатация проводов при
температуре до +200° С включительно.
Изоляция проводов устойчива:
· для марки ПЭТВ-1 к продавливанию при температуре 180±5°С
· для марки ПЭТВ-2 к продавливанию при температуре 200±5°С
· к воздействию теплового удара при температуре 155±5°С
· к воздействию кипящей воды
· к воздействию толуола при температуре 60±3°С

Назначение и описание провода ПЭТВ-1, ПЭТВ-2:
Провода обмоточные (с эмалевой и стекловолокнистой изоляцией), провода для погружных водозаполненных электродвигателей, для телефонизации и радиофикации сельской местности, для монтажа электрических цепей, для промышленных взрывных работ.

Номенклатура и конструктивные особенности кабелей, проводов ПЭТВ-1, ПЭТВ-2:

Марка провода	Наименование НТД	Материал жилы	Материал изоляции	Сечение жилы	Температурный индекс
ПЭТВ-1 ПЭТВ-2	ТУ 16-705.110-79	медь	Эмаль на основе полиэфиров	Круглое 0,063-2,500 мм	130
ПЭТВП	ТУ 16-705-457-87	медь	Эмаль на основе полиэфиров	Прямоугольное 1,6-20,0 мм2	130
ПЭТ-155	ТУ 16.К71-160-92	медь	Эмаль на основе полиэфирных смол, модифицированных имидами	Круглое 0,063-2,500 мм	155
ПСД-Л, ПСДТ, ПСДТ-Л, ПСЛДТ	ТУ 16. К71-129-91	медь	Изоляция из стеклянных или стеклополиэфирных нитей с подклейкой и пропиткой нагревостойким лаком	Круглое 0,560-5,200 мм прямоугольное 2,8-50,0 мм2	155
ПСДК-Л, ПСДКТ, ПСДКТ-Л, ПСЛДК, ПСЛДКТ	ТУ 16.К71-129-91	медь	Изоляция из стеклянных или стеклополиэфирных нитей с подклейкой и пропиткой кремнийорганическим лаком	Круглое 0,560-5,200 мм прямоугольное 2,8-50,0 мм2	200
ПЭЭА-155	ТУ 16.К71-001-87	алюминий	Эмаль на полиэфирной основе	Круглое 0,850-2,360 мм	155
АПСД, АПСЛД, АПСДК, АПСДКТ, АПСЛДК, АПСЛДКТ	ТУ 16.К71-257-96	алюминий	Стеклянные или стеклополиэфирные нити с подклейкой и пропиткой нагревостойким или кремнийорганическим лаком	Круглое 1,000-3,000 мм прямоугольное 5,0-60-0 мм2	155, 200
ПЭТВСД, ПЭТВСДТ, ПЭТСД, ПЭТВСДК	ТУ 16. К56-024-97	медь	Стеклянные нити с подклейкой и пропиткой нагревостойким лаком, ПЭТВСДК — кремнийорганическим лаком	Круглое 0,850-2,500 мм прямоугольное 2,8-20,0 мм2	155, 180
Назначение: для механизированной намотки статоров асинхронных двигателей АИ
ПЭТМ-155	ТУ 16-705-173-80	медь	Эмаль на полиэфир-циануратимидной основе	Круглое 0,063-2,000 мм	155
Назначение: для механизированной намотки статоров электродвигателей
ПЭТВМ	ТУ 16-505.370-78	медь	Эмаль на основе полиэфиров	Круглое 0,250-1,400 мм	130
Назначение: для изготовления механизированным способом обмоток, предназначенных для работы в среде хладагентов и трансформаторного масла
ПЭФ-155	ТУ 16-505-673-77	медь	Эмаль на полиэфирциануратимидной основе, стойкие к хладагентам трансформаторному маслу	Круглое 0,063-1,800 мм	155
ПЭТД-180	ТУ 16-705-264-82	медь	Двухслойная: нижний слой — эмаль на основе модифицированных полиэфиров; верхний слой — эмаль на полиамидной основе	Круглое 0,200-2,000 мм	180
ПЭФД-2-200	ТУ 16-К56-027-99	медь	Двухслойная: нижний слой — лак на основе полиэфиримида; верхний слой — лак на основе полиамидимида	Круглое 0,200-2,000 мм	200
Назначение: для изготовления механизированным способом обмоток, предназначенных для работы в среде хладагентов и трансформаторного масла
ПЭВТЛ	ТУ 16-505-446-77	медь	Лак полиуретановый	Круглое 0,063-1,600 мм	120



Марка провода	Наименование НТД	Материал жилы	Материал изоляции	Марко-размер	Температура эксплуатации, °С	Рабочее напряжение, В
Назначение: для обмотки статоров погружных водозаполненных электродвигателей
ПЭПТ-В-100	ТУ 16. К71-024-88	медь	Высокопрочная эмаль, блоксо-полимер 22015	0,63-2,50 мм	От — 50 до +100	до 380



КОДЫ ОКП
35 9115 — ПЭТВ-1, ПЭТВ-2

Провода эмалированные — Справочник химика 21

    Эмальпровод с масляной изоляцией (с эмалевой пленкой на-основе высыхающих масел), отличаясь этими достоинствами, обладает однако недостаточной для некоторых областей применения механической прочностью. Особенно недостаточная механическая прочность эмалевой изоляции этого типа сказывается в процессе изготовления электрических машин при укладке проводов в пазы статоров (или якорей), так как провода при этом подвергаются сильным механическим воздействиям. Для предотвращения повреждений изоляции и образования межвитковых замыканий провод, эмалированный масляными лаками, на кабельных заводах дополнительно обматывают одним слоем хлопчатобумажной или шелковой пряжи. Когда появились провода, эмалированные синтетическими лаками, в частности эмальлаком винифлекс, то изоляция их оказалась настолько механически прочной, что представлялось возможным производить обмотку электрических машин голыми эмальпроводами, т. е. не защищенными обмоткой из хлопчатобумажной или шелковой пряжи. [c.166]
    Эмалевые изоляционные покрытия на основе лаков ПЭ-943 и ПЭ-939 нагревостойки. Провода, эмалированные этими лаками, эксплуатируются длительно при 130° С, а ограниченный срок эксплуатации (до 500 ч) — при 200° С. Высокая нагревостойкость этих проводов подтверждается результатами сравнительных ускоренных их испытаний. [c.226]

    Сопротивление изоляции и стойкость к растворителям и агрессивным средам у проводов, эмалированных фторопластом-3, значительно лучше, чем у всех обычных типов эмалированных проводов. [c.141]

    Провода эмалированные и обмоточные [c. 215]

    Провода эмалированные и обмоточные с алюминиевой жилой  [c.215]

    Провода эмалированные с медной жилой  [c.215]

    Провода эмалированные с алюминиевой жилой  [c.215]

    Провода эмалированные с высокопрочной изоляцией  [c.215]

    Провода эмалированные с медной жилой круглые / [c.215]

    Провода эмалированные с 35 9175 алюминиевой жилой круглые / [c.216]

    Провода эмалированные 35 9202 гибкие / [c.216]

    Провода эмалированные с жилой из сплавов сопротивления / [c.216]

    Провода эмалированные с жилой из биметалла, драгметаллов и других сплавов/ [c.216]

    Индукционный способ позволяет проводить эмалирование на станках-автоматах с точной и гибкой регулировкой тока в нагревательном контуре, при этом обеспечиваются строгие температурные режимы сушки и оплавления шликерного покрытия.  [c.18]

    Провода эмалированные медные [c.1068]

    Провод эмалированный, высокопрочный однослойный [c.1068]

    В настоящее время провода, эмалированные синтетическими лаками, составляют 50—55% от общего выпуска эмальпроводов по Союзу. К концу семилетия объем производства проводов, изоли- [c.147]

    Эмалевые изоляционные покрытия на основе лака 124 и ТЛ-1 отличаются высокой нагревостойкостью. Провода, эмалированные этими лаками, могут эксплуатироваться длительно при рабочей температуре 130° С, а при ограниченном сроке эксплуатации (до [c.204]

    Основным преимуществом проводов, эмалированных полиуретановым эмальлаком, является способность эмалевой пленки облу-живаться без зачистки изоляции. Облуживание может быть достиг- [c.222]

    В. А. П р и в е 3 е н ц е в, И. М. М а й о ф и с, Э. Р. А н т о-н о в а. Провода, эмалированные полиамидно-резольным лаком. Тр. НИИ кабельной промышленности, вып. 1. Госэнергоиздат, 1956. [c.290]

    Эмалевые изоляционные покрытия на основе лаков ПЭ-943 и ПЭ-939 нагревостойки. Провода, эмалированные этими лаками, длительно эксплуатируются -при 130—155 °С, а при ограниченном времени (до 500 ч) — при 200 °С. [c.188]

    Отечественный полиэфирциануратный лак выпускается под маркой ПЭ-958. Провода, эмалированные этим лаком, имеют нагревостойкость класса Р (155°С). [c.230]

    Производительность эмалирования лаком ПЛ-2 выше, чем лаком винифлекс и особенно лаком метальвин, так как необходимая толщина изоляции достигается за меньшее число покрытий. Недостаток проводов, эмалированных лаком ПЛ-2 и изоперлоном,— более низкое сопротивление изоляции в условиях повышенной влажности. Однако повышенная влажность не сказывается отрицательно на величине пробивного напряжения и на других эксплуатационных характеристиках провода обмоток электродвигателей и электрической аппаратуры.  [c.239]

    Основное преимущество проводов, эмалированных полиуретановым эмальлаком,— способность эмалевой пленки облужи- [c.253]

    Тонкие провода (диаметром до 0,15 мм) можно припаять паяльником, не зачищая изоляцию и не покрывая предварительно конец провода оловом. Это свойство проводов с полиуретановой изоляцией выгодно используют в монтаже электронной, электро- и радиотехнической аппаратуры, когда приходится присоединять большое число тонких проводов к различным токопроводящим

Что такое эмалированный провод? (с иллюстрациями)

Эмалированный провод часто используется в магнитах, динамиках и электродвигателях. Вместо пластикового или резинового покрытия на эту проволоку просто наносят защитное покрытие, которое часто служит флюсом. Это избавляет от необходимости очищать провод от покрытия перед его пайкой. Тип эмали, а также ее толщина используются для обозначения степени один, два или три, причем три являются высшей степенью изоляционных свойств. Как медные, так и алюминиевые провода могут быть покрыты эмалью, а также круглые и прямоугольные провода, которые часто используются в обмотках двигателя, чтобы максимально использовать ограниченное пространство.

В колонках можно использовать эмалированный провод.

Полиуретан, полиамид или полиэфирные смолы используются для покрытия проволоки вместо краски, как следует из названия.Это покрытие является изоляционным, но при прикосновении к нему часто становится липким. Покрытие устойчиво к нагреванию и высокому напряжению, а толщина проволоки напрямую зависит от толщины нанесенного на нее эмалевого покрытия. Эмалированный провод нередко используется внутри трансформаторов из-за его высоких температур. Покрытие, используемое на новых проводах, представляет собой флюсовый продукт, который можно паять, не снимая эмали.

Эмалированный провод можно использовать в электродвигателях.

Некоторые старые провода этого типа не имеют флюсового покрытия, поэтому пользователи должны очистить их перед пайкой. Этого можно добиться, сняв эмаль с проволоки наждачной бумагой. Большая часть покрытой эмалью проволоки имеет красный, зеленый или коричневатый цвет, причем цвет зависит только от типа покрытия, которое имеет провод.Цвет покрытия проволоки обычно не имеет значения с точки зрения термостойкости, типа проволоки или предполагаемого использования.

Классификация эмалированной проволоки основана на нагревании или температуре, а также ожидаемом сроке службы проволоки при данной температуре. Типичные значения температуры основаны на сроке службы 20 000 часов при заданной температуре с увеличением срока службы при работе при более низкой температуре. Самая распространенная форма — круглая, но провод прямоугольной формы обычно используется в электродвигателях, где пространство ограничено — его можно намотать более плотно и с меньшим пространством между обмотками. Это позволяет наиболее эффективно использовать пространство внутри корпуса двигателя.

Катушка индуктора из эмалированного провода.Эмалированный медный провод

— Круглый эмалированный медный провод Xinyu для Electronices


  Продукция Xinyu  производится на хорошо оборудованном заводе с четко определенными и тщательно задокументированными системами качества под руководством опытных профессионалов и технического персонала.  Различные процессы постоянно контролируются, а продукция систематически тестируется на каждом этапе производства, чтобы гарантировать стабильное и превосходное качество, удовлетворяющее наших клиентов.

  Преимущества xinyu  :

 как наиболее традиционный тип эмалированного провода, область применения широкая, удобная пайка, стабильная работа.

  Характеристики продукта:

 Высокое напряжение пробоя

 Хорошая адгезия

 Пайка оловом

 Мало отверстий

 Постоянное и стабильное качество

  Основные приложения:

 Все виды бытовых электродвигателей, электродвигателя пылесоса, электродвигателя

 Все виды трансформаторов, индукторов, выпрямителей

 Все виды двигателей вентилятора

 Все виды высокочастотных электроприборов

 Медная эмалированная проволока из полиэстера и модифицированного полиэстера.

 Температурный класс 130,155 градусов. Продукт обладает высокой механической прочностью, хорошей эластичностью, адгезией, электрическими характеристиками и стойкостью к растворителям, что является плохой термостойкостью и низкой влагостойкостью. Широко используется в разнообразном моторном, электрическом, контрольно-измерительном, телекоммуникационном оборудовании и бытовой технике.

  Xinyu-enameledwire  является профессиональным поставщиком эмалированного медного провода   и алюминиевого эмалированного провода  .С момента основания компании до настоящего времени наша компания занимается предоставлением клиентам профессиональных эмалированных проводов. Щелкните xinyu-enameledwire.com Поставщик эмалированных медных проводов: для получения более подробной информации.



Машина для зачистки эмалированных проводов, Инструмент для зачистки эмалированных медных проводов — X-6002 — XUXIN (Китайский производитель)

Поставка машины для снятия изоляции, автоматических дозаторов этикеток, автоматических перемотчиков этикеток, автоматических диспенсеров ленты и т. Д.Низкая цена и высокое качество!

Номер модели
Х-6006	Х-6002	Х-6001
Метод зачистки
Колесо из стекловолокна	5 шт. Лезвие	3 шт. Лезвие
Размер провода
Φ0.04-0,33 мм	Φ0,3-4,0 мм	Φ0,3-2,5 мм
Метод настройки
Два колеса	Винты	Центробежная сила
Крепление
крепится к столешнице	Портативный	Ручка
Подводящий провод Тип
Одно или несколько	Однопроводной	Однопроводной
Блок питания
AC220V 50 Гц	50 Гц	AC220V
Измерение
330 × 230 × 220 мм	270 × 170 × 130 мм	250 × 50 × 50 мм

Производители эмалированных проводов

GMC INDUSTRIAL CO. , LIMITED — известный производитель и экспортер эмалированной проволоки в Китае. Мы специализируемся на производстве медных и алюминиевых эмалированных проводов. Эмалированные провода нашей компании экспортируются во многие страны и имеют очень хорошую репутацию на внутреннем и мировом рынке …

Телефон + 86-532-84699445 Адрес № 87 TANGSHAN RD, QINGDAO, CHINA

Мы, GMC INDUSTRIAL CO., LIMITED. являются экспортером и производством эмалированной проволоки в Циндао, Китай. Мы предлагаем различные виды эмалированных проводов, включая медные, эмалированные, CCA, алюминиевые, для жаростойких температур от 105 ℃ до 220 ℃. GMC В основном типы эмалированных проводов следующие: 1.Паяемый Po …

Телефон + 8613553040183 Адрес № 87 TANGSHAN RD, LICANG, QINGDAO, CHINA

… в профессионального производителя, который ежегодно производит более 4000 тонн эмалированной проволоки с более чем 100 сотрудниками. Наша компания имеет эмалированные машины с передовой интеллектуальной компьютерной системой лазерного мониторинга для контроля всего процесса производства, обеспечивая хорошее качество. Наша команда с …

Телефон: 0086-0752-6180261 Адрес ПРОВИНЦИЯ ГУАНДОНГ ХУЙ ЧЖОУ ГОРОД БО ЛУО Уезд Юань Чжоу ГОРОД ЛЯО ЗАЙ ПРОМЫШЛЕННАЯ ЗОНА, ГОРОД ХУЙ ЧЖОУ, Гуандун, Китай (материк)

…мощность электроинструменты, стиральная машина, электродвигатели Название Круглый алюминиевый провод, покрытый полиэфиримидной эмалью, 180 Тип 1EIWAL, 2EIWAL, 03EIWAL, QZYL-2/180, QZYL-1/180, QZYL-3/180 Температурный класс 180 Стандарт IEC60317-15 Спецификация ф 0,15 мм-ф 6,00 мм состав Алюминий, полиэфиримидная смола

BrandbangnaTagсмалированный алюминиевый провод, эмалированный провод, обмоточный эмалированный провод

Производство и продажа алюминиевой эмалированной проволоки

Телефон 0086 13969319314 Адрес № 30 Taishan Road Зона экономического развития Хуаньтай, город Цзыбо, провинция Шаньдун, Китай

…y, Гуандун, Китай. Наша компания была основана в 2000 году и более 15 лет специализируется на производстве эмалированных проводов. Мы уже превратились в профессионального производителя с годовым объемом производства более 4000 тонн эмалированной проволоки. Наша компания владеет эмалированными станками с современным интеллектуальным компьютером …

Телефон + 86 13612730901 Адрес Промышленный район Ляозай, город Юаньчжоу, страна Болуо, Хуэйчжоу, Китай

1. Преимущество алюминиевого эмалированного провода а) легкий вес — это 1/3 веса медного провода, высокая температура, гибкость б) Сертификация: Сертификация UL и SGS в) Наружная упаковка: деревянный ящик 2.Спецификация: Диаметр: Эмалированный алюминиевый провод: 0,2-8,0 мм Эмалированный медный провод: 0,025-2,0 мм Изоляционный материал: …

Телефон 86-371-65861281 Адрес № 19 Linke Road, Город Чжэнчжоу, Китай

Предлагаю эмалированную медную проволоку.

Телефон (+99891) 550-33-00 АдресУзбекистан

… Компания Shandong Confaith Electric Co., Ltd является крупнейшим производителем эмалированного алюминиевого провода (EAL), эмалированного медного провода и покрытого эмалированной медью алюминиевого провода (ECCA) на севере Китая.Качество: Наша компания прошла сертификацию системы качества ISO9001, ROHS и UL. Ан …

Телефон: 008618866632056 Адрес № 30, Taishan Road, Huantai Economic Develop Zone

… у. Преимущества круглого алюминиевого эмалированного провода 1. По сравнению с эмалированным медным проводом алюминиевый эмалированный провод легче наматывается, на поверхности эмалированного алюминиевого провода имеется твердая оксидная пленка, что обеспечивает хороший изоляционный эффект и долгий срок службы . 2. Благодаря хорошей теплоизоляции…

BrandmengchengTagсимметричный провод

… Китай. Объем продукции: наша компания производит различные магнитные провода, в том числе эмалированный алюминиевый провод, эмалированный плоский алюминиевый провод, эмалированный медный провод, эмалированный плоский медный провод, неизолированный алюминиевый провод, провод в бумажной оболочке, провод с бумажным покрытием NOMEX, провод с покрытием из стекловолокна и т. Д. . Качество продукции: LP …

Телефон 86-371-65861281 Адрес № 19 Linke Road, Город Чжэнчжоу, Китай

hanan trader находится в пакистане, мы являемся поставщиком эмалированных алюминиевых проводов и медных эмалированных проводов.

Телефон92-302-8644747 Адрес150 / c блок. город Гуджранвала Пакистан, Гуджранвала, Пенджаб, Пакистан

… г. Преимущества круглого алюминиевого эмалированного провода 1. По сравнению с эмалированным медным проводом алюминиевый эмалированный провод легче наматывается, на поверхности эмалированного алюминиевого провода имеется твердая оксидная пленка, что обеспечивает хороший изоляционный эффект и долгий срок службы . 2. Благодаря хорошей теплоизоляции …

Телефон 0086 13969319314 Адрес № 30 Тайшань-роуд округ Хуаньтай, Цзыбо, Шаньдун, Китай

…е столица Китая. Наша компания была основана в 2005 году и в настоящее время является крупнейшим предприятием по производству алюминиевой эмалированной медной проволоки. Основными видами продукции являются алюминиевый провод, плакированный медью, эмалированный алюминиевый провод и алюминиевый провод, плакированный медью. Характеристики эмалированного провода включают полиуретан (QA / U …

Телефон + 86-13913089910 Адрес Промышленный центр Синьтяньвань, город Циду, город Уцзян Сучжоу, провинция Цзянсу, Китай

. .. Город, провинция Шаньдун. Наша компания занимается исследованиями и производством круглого алюминиевого эмалированного провода, эмалированного алюминиевого плоского / прямоугольного провода, покрытого бумагой провода, алюминиевого провода, покрытого эмалированной медью (провод ECCA) и эмалированного медного провода.Все продукты соответствуют стандартам IEC, GB, JIS, NEMA, w …

Телефон86 13969319314 Адрес № 30 Taishan Road Зона экономического развития Хуаньтай, город Цзыбо, провинция Шаньдун, Китай

были напрямую с завода, конкурентоспособная цена, доставка вовремя, эмалированный алюминиевый провод, медный провод, провод ECCA) Классы: 130, 155, 180, 200, 220 Калибр: (0,10 мм ~ 4,0 мм) (SWG 11 ~ SWG 42) (AWG6 -AWG35) Тип: полиэстер, модифицированный полиэстер, полиэстер (имид), полиамид-имид Сертификат: сертификаты ROHS и UL…

Телефон86 13969319314 Адрес № 30 Тайшань-роуд округ Хуаньтай, Цзыбо, Шаньдун, Китай

… промышленная зона Чжоу. Наша компания специализируется на производстве тонких эмалированных проводов. После пяти лет напряженной работы, мы достигли здорового саморазвитие. Имея площадь завода в 10 000 квадратных метров и общий объем инвестиций в 30 миллионов юаней, наша компания является самым мощным частным …

Телефон: 086-0512-63821000 Адрес Chang Jiang Rd. (W), Qidu Town, Wujiang City, SuZhou, Wujiang, Jiangsu, China (Mainland)

…миллион социальных акций в обращении. Принимая в качестве основного предприятия Shandong Pengtai Special Type Enameled Wire Co., Ltd., мы также курируем Центр исследования электрических материалов и устройств Shandong Yantai Electric и завод по производству кабелей связи Penglai. Мы являемся крупнейшим производителем специальных эмалированных проводов в …

Телефон 86-535-5715211 Адрес Daxindian Penglai shandong, Penglai, Shandong, China (Mainland)

… p компания, объединяющая научные исследования и разработки, а также торговлю эмалированной проволокой, медными прутками и волочильными станками.Годовая производственная мощность нашей ведущей продукции — эмалированных проводов составляет 30000 тонн. Наша компания владеет самым современным высокоскоростным энергосберегающим и экологически чистым …

Телефон 86-373-5697097 Адрес Деревня Балиушу, город Цилиин, Синьсян, Хэнань, Китай (Майнлан

… Компания ited находится в Чжэнчжоу и является профессиональным производителем эмалированных проводов. У нас есть 22-летний опыт работы в намотке проволоки и хорошая репутация в этой области. Наши продукты завоевали похвалы клиентов по всему миру.Качество и безопасность — Мы внедрили строгий и полный …

Телефон: 0086-0371-66961582 АдресChinese Henan Zhengzhou Longhai road 116, Zhengzhou, Henan, China (Mainland)

.
