Провод от столба к дому какой покупать. Подключение дома к электросети: выбор провода от столба и особенности монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какой провод нужен для подключения дома к электросети. Как правильно выбрать кабель от столба к дому. Особенности воздушного и подземного подключения. Ответственность за обслуживание вводного кабеля.

Содержание

Виды проводов для подключения дома к электросети

При подключении частного дома к электрической сети важно правильно выбрать кабель от столба к вводному щитку. Существует несколько вариантов проводов, которые можно использовать для этих целей:

СИП (самонесущий изолированный провод)
АВВГ (алюминиевый кабель с ПВХ-изоляцией)
ВВГ (медный кабель с ПВХ-изоляцией)
АВБбШв (бронированный алюминиевый кабель)
ВБбШв (бронированный медный кабель)

Выбор конкретного типа провода зависит от способа подключения (воздушный или подземный) и требований энергоснабжающей организации.

Особенности воздушного подключения дома к электросети

Для воздушного подключения дома к линии электропередач чаще всего используют самонесущий изолированный провод СИП. Его основные преимущества:

Не нуждается в изоляторах
Устойчив к атмосферным воздействиям
Имеет длительный срок службы
Снижает вероятность короткого замыкания

При монтаже СИП используют специальную арматуру — анкерные зажимы, кронштейны, бандажную ленту. Это обеспечивает надежное крепление провода.

Подземная прокладка кабеля от столба к дому

Для подземной прокладки лучше использовать бронированные кабели марок АВБбШв или ВБбШв. Их особенности:

Защищены от механических повреждений
Устойчивы к воздействию влаги
Могут прокладываться в агрессивных грунтах
Имеют длительный срок эксплуатации

Подземный способ подключения более надежен, но и более затратный по сравнению с воздушным.

Как выбрать сечение кабеля для подключения дома

Сечение вводного кабеля зависит от нескольких факторов:

Выделенная мощность по техническим условиям
Длина линии от столба до ввода в дом

Материал жил (медь или алюминий)
Способ прокладки (в воздухе или в земле)

Для большинства частных домов оптимальным является сечение 16-25 мм². Точный расчет должен выполнить квалифицированный электрик.

Ответственность за обслуживание вводного кабеля

Важно понимать, что ответственность за состояние и обслуживание вводного кабеля лежит на собственнике дома. Это касается участка от точки присоединения на столбе до вводного устройства на доме.

Основные моменты, на которые нужно обращать внимание:

Целостность изоляции кабеля
Надежность креплений
Отсутствие провисаний (для воздушной линии)
Состояние контактных соединений

При обнаружении любых повреждений необходимо немедленно обращаться к специалистам для устранения неполадок.

Правила безопасности при подключении дома к электросети

Подключение дома к электрической сети — ответственный и потенциально опасный процесс. Необходимо соблюдать следующие правила безопасности:

Все работы должны выполняться только квалифицированными электриками
Перед началом работ линию нужно обесточить
Использовать только сертифицированные материалы и оборудование
Соблюдать технологию монтажа согласно ПУЭ
Проводить испытания изоляции кабеля перед вводом в эксплуатацию

Нарушение правил может привести к поражению электрическим током, пожару и другим опасным последствиям.

Типичные ошибки при подключении дома к электросети

При самостоятельном подключении дома к электросети часто допускают следующие ошибки:

Неправильный выбор сечения кабеля
Использование несоответствующих материалов
Нарушение технологии монтажных работ
Отсутствие необходимых средств защиты
Подключение без согласования с энергоснабжающей организацией

Любая из этих ошибок может привести к серьезным проблемам в будущем. Поэтому лучше доверить подключение профессионалам.

Стоимость подключения дома к электросети

Цена подключения частного дома к электрической сети зависит от многих факторов:

Расстояние от столба до дома
Способ подключения (воздушный или подземный)
Выделенная мощность
Необходимость установки дополнительного оборудования
Сложность работ

В среднем стоимость может составлять от 30 до 100 тысяч рублей. Точную сумму можно узнать только после составления проекта и сметы.

Документы для подключения дома к электросети

Для официального подключения дома к электрической сети потребуются следующие документы:

Паспорт собственника
Документы на землю и дом
Технические условия на подключение

Проект электроснабжения
Акт разграничения балансовой принадлежности
Акт допуска прибора учета в эксплуатацию

Перечень может отличаться в зависимости от региона и конкретной ситуации. Уточнить его лучше в местной энергоснабжающей организации.

Какой кабель нужен для подключения дома к электросети

Статья
Видео

Одним из этапов проведения электричества на участок является выбор подходящего кабеля от столба к вводному щитку. Важно не только правильно рассчитать сечение проводника, но и выбрать марку, которая удовлетворит требования инспектора энергоснабжающей компании и в то же время прослужит долго. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

По воздуху
АВК
СИП-4
АВВГ
ВВГ
Под землей
АВБбШв
ВБбШв

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Подземная прокладка электричества

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем.

Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети. Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт). О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

Воздушная прокладка линии

Подземная прокладка электричества

Тянем провод от столба к дому: что нужно знать Статьи

Рассказываем, за что отвечает коллекторная группа в системе “теплый пол”

Выбираем запорную арматуру для домашнего водопровода

Как правильно “приготовить” воду

Собираем дачный водопровод: как выбирать насосную автоматику

Гофра для электрокабеля: выбираем правильно

Все статьи.

Для подключения потребителей — частных домов, гаражей, коммерческих и промышленных объектов — к линиям электропередач “по воздуху” используют самонесущий провод СИП 4, а также аксессуары для его растяжки, монтажа и создания ответвлений.
Как правило, подключение к электросетям производят представители электроснабжающих организаций. Но необходимые материалы и комплектующие обычно приобретаются за счет заказчика.

У вас есть возможность приобрести провод СИП и арматуру для его монтажа производства IEK и ENSTO в магазинах «Метизы». Переплачивать не придется. Вся продукция строго соответствует техническим требованиям энергоснабжающих организаций и предлагается по разумным ценам.

CИП
СИП расшифровывается как самонесущий изолированный провод. Такой провод предназначен для воздушных линий электропередач, состоит из нескольких токонесущих алюминиевых жил в плотной изоляции из полиэтилена, которая не стареет под воздействием солнечного ультрафиолета, не “дубеет” на морозе и на нее не налипает наледь.

В свою очередь, подключение, выполненное проводом СИП, долговечно, надежно и при правильном монтаже безопасно. При монтаже воздушных электролиний могут использоваться несколько разновидностей провода СИП. При этом в проводах СИП-1, СИП-2 и СИП-3 имеется несущая алюминиевая жила со стальной “струной”-сердечником.
Провод СИП-4 не имеет такой “струны”, он предназначен для монтажа по фасаду и создания абонентских ответвлений.

Какой провод покупать
Для подключения бытовых потребителей к однофазной сети используют двужильный провод СИП-4 с сечением токонесущих жил 16 мм, для трехфазных сетей 380V — четырехжильный провод СИП-4 4Х16А такого же сечения.
Максимальный пролет (расстояние от столба до точки присоединения на фасаде для такого кабеля) — 25 м. Для большинства абонентских подключений этого достаточно.

Если расстояние больше, электроснабжающая организация, скорее всего, потребует установить дополнительную опору (столб).

Сколько покупать провода
Столько, сколько вам требуется по проекту плюс обязательный запас на провисание и монтажные концы. На протяженные линии закладывают до 10% запаса.
Но в нашем случае это не вполне корректно. Например, если проектное расстояние от столба до точки ввода 8-10 метров, то метрового запаса (10%) — на все про все точно не хватит. Во-первых, фактическое расстояние может быть чуть больше “проектного”, во-вторых, часть провода пойдет по фасаду к точке подключения. Поэтому в любом случае предусмотрите запас 3-4 м. Тем более что СИП 4 — самый демократичный по цене провод.

Важно! Провод СИП предназначен исключительно для воздушных электролиний. Прокладка такого провода внутри здания и в подземных кабельных трассах не допускается.

Арматура для подключения к электролинии
Для подвешивания провода к электролинии потребуются анкерные зажимы и анкерные кронштейны.

Бывают зажимы для двухжильного провода, например, зажим анкерный Ensto SО157. 1 для 2-жильного СИП 16-35мм2 и четырехжильного провода, например, зажим анкерный Ensto SО158.1 для 4-жильного СИП 16-35мм2. По конструкции они почти не отличаются.

Для абонентских подключений обычно используют такие зажимы: зажим анкерный IEK ЗАБ4*16-25 для 2/4-жильного СИП. Заклинивающая часть такого зажима нежно, но надежно обхватывает изоляцию натянутого провода.

Анкерные зажимы имеют петлю из стальной проволоки, по форме напоминающую канцелярскую скрепку — она предназначена для подвешивания на кронштейны. Петли держат провод надежно, но при нештатной ситуации (например, при падении дерева на провода) они просто отстегнутся, не позволяя проводу утащить за собой столбы и кирпичи из фасада.

Конструкция кронштейна зависит от материала, к которому вы собираетесь его крепить. Например, на деревянные конструкции кронштейн крепится посредством сантехнических болтов, для стен из газобетона или кирпича могут использоваться анкерные болты или химические анкеры.

Бетонные столбы сверлить нельзя, поэтому к ним монтажные кронштейны плотно притягиваются бандажной лентой, например, лента бандажная 25 метров COT37, которая фиксируется специальными монтажными скрепами, например, скрепа бандажная СОТ36. Такое крепление достаточно, чтобы удерживать натянутый провод, но оно не приведет к повреждению опор при незапланированных нагрузках на отрыв.

Заводим провод в дом
Важно помнить, что провод СИП — алюминиевый, а его изоляция — горючая. Такой провод не предназначен для прокладки в помещениях. Вся электропроводка в доме выполняется силовым кабелем.
То есть соединять алюминиевые и медные провода вам придется “на улице”.
Технически для “перехода с алюминия на медь” вы можете использовать подходящие типы ответвительных зажимов, предназначенных для соединения кабеля (см. ниже).
Но если щиток с электросчетчиком расположен в доме, такой способ присоединения, скорее всего, не устроит представителей энергоснабжающей организации — поскольку он даст возможность подключаться к проводам, минуя узел учета.

Самый правильный вариант подключения СИП-провода — установка пломбируемого уличного щитка с вводным автоматом соответствующего номинала.
Далее возможны два варианта: счетчик в том же уличном щитке или в другом, распределительном, который расположен в доме.

Также возможен вариант присоединения, когда щиток со входным автоматом и счетчиком устанавливается на столбе. Как правило, именно на таком варианте чаще всего настаивают энергетики.
Способ подключения и используемые для монтажа изделия те же. Но провода СИП-4 придется покупать на несколько метров больше.
При таком подключении абонентский СИП со столба “ныряет” в щиток с вводным автоматом и счетчиком, далее — после счетчика — “забегает” обратно на столб и также, с использованием упомянутых кронштейнов, зажимов и бандажной ленты, “бежит” к вашему дому.
Но в любом случае ТУ на сей счет должна выставлять энергоснабжающая организация.

Да будет ток!
Итак, когда линия собрана, а провода натянуты, осталось только подключиться к электролинии. Подключение должно производиться профессионалами, имеющими соответствующую группу допуска.

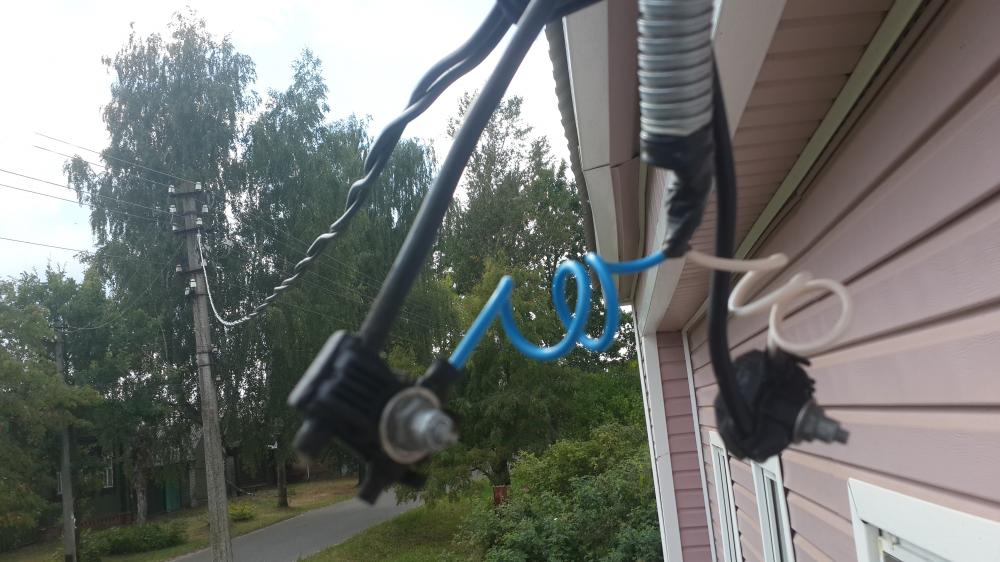

Зажимы ответвительные, например, зажим ответвительный Ensto SLIW52 прокалывающий магистраль 16-150мм2 отпайка 1.5-16мм2 герметичный предназначен для присоединения абонентских ответвлений к линии электропередач. Для двухпроводного подключения (220V) потребуются два зажима. Для четырехпроводного (380V) — четыре. Подключение производится очень просто: электрик забрался на столб, накинул зажим на провод магистрали, вставил в него провод, ведущий к вашему дому, закрутил зажимную гайку. Обесточивать линию и отключать на время работ по подключению свет во всем дачном массиве не потребуется. Конструкцией такого зажима предусмотрено, что при затягивании изоляция проводов прокалывается, а место контакта заполняется контактной смазкой.

Теперь вам достаточно включить вводной автомат и можно подключать любые электроприборы — ток побежит по проводам.

Присоединяйтесь

metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Какие электрические провода от столба до дома?

Масса из нескольких электрических проводов тянется от близлежащих электрических столбов к крышам почти каждого дома в Сент-Поле и Миннеаполисе. Они входят в маленькую пластиковую крышку и затем спускаются вниз по стене здания, пока не достигают электрического счетчика. Эти провода называются сервисной мачтой .

В каждом доме, питающемся от воздушных распределительных проводов, должна быть служебная мачта. Если вы живете в Сент-Поле или Миннеаполисе, он у вас почти наверняка есть. Однако, несмотря на их важность, о сервисных мачтах легко забыть. Большинство домовладельцев не знают, что такое сервисная мачта, пока с ними не случится что-то не так. К сожалению, если вы не знаете, что такое мачта, вы можете подвергнуть себя риску, даже не подозревая об этом! Вот что вам следует знать о своей сервисной мачте, в том числе о том, как определить, что с ней что-то не так:

Что такое сервисная мачта?

На сервисной мачте находятся провода, передающие энергию от городской воздушной распределительной сети к вашему дому. Другими словами, мачта — это мост между вашим домом и источником питания. Он отвечает за введение всего напряжения, которое использует ваша электрическая система, в вашу домашнюю систему. Без функциональной мачты у вас не было бы силы!

Большинство людей определили бы «вашу» служебную мачту как провода, которые физически соединяются с вашим домом. Провода изначально контактируют с большинством домов на крыше, где они входят в пластиковую крышку, называемую «навесом». От флюгера провода сбегают по стене дома вертикально, пока не достигают розетки электросчетчика.

Несу ли я ответственность за свою сервисную мачту?

Да. Это часто сбивает с толку, поэтому мы проясним это: домовладельцы несут ответственность за обслуживание своей сервисной мачты с того момента, как она связывается с их домом . Если с вашей мачтой что-то не так, вам придется самостоятельно согласовывать ее ремонт. Ваша мачта является частью вашей домашней электросистемы, так же как ваш счетчик, панель и цепи. Как и все эти компоненты, важно правильно ухаживать за мачтой!

Каковы наиболее распространенные проблемы с сервисной мачтой?

Несмотря на установку, предназначенную для их защиты, погодные условия и другие природные явления иногда повреждают или смещают сервисные мачты. Сервисные мачты также должны соответствовать очень специфическим критериям, чтобы быть безопасными и соответствовать требованиям. Даже если ничто не повредило сервисные мачты, они все равно могут сломать код. Вот наиболее распространенные проблемы, которые могут повлиять на мачты бытового обслуживания:

Отсоединенные или ослабленные провода

Обычно это происходит, когда ветка или другой кусок природного мусора падает на висящие провода между домом и распределительными линиями. Вес падающих обломков отрывает провода служебной мачты от стены дома. Служебная мачта всегда должна быть заподлицо со стеной и прикреплена к ней. Ослабленные, свисающие служебные провода очень опасны.

Слишком близко к окну

Электротехнические правила требуют, чтобы провода мачты всегда находились на расстоянии более трех футов от окон. Помните: напряжение, проходящее по этим проводам, поступает непосредственно от распределительной линии. Постоянное напряжение не имеет предохранителей, а значит, очень опасно.

Слишком низко

Электротехнические правила также предусматривают, что свисающие провода, соединяющие домашнюю служебную мачту, никогда не должны находиться ниже 10 футов от земли. Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.

Искрение или курение

Если провода вашей сервисной мачты повреждены или оголены, они могут выпускать до 240 вольт незащищенного электричества в свое непосредственное окружение. Такое большое напряжение может вызвать серьезные электрические пожары или даже оказаться смертельным, если вы соприкоснетесь с ним.

Ослабленная или отсоединенная розетка счетчика

Провода вашей сервисной мачты подключаются к более крупной электрической системе вашего дома через счетчик электроэнергии. В частности, провода подключаются к счетчику через гнездо счетчика. Гнездо счетчика расположено сверху счетчика под защитным покрытием.

Если это покрытие и/или флюгер в верхней части дома отсоединится от мачты, гнездо счетчика будет уязвимо для погодных условий и может быть повреждено. ВАЖНО: Не пытайтесь самостоятельно присоединить отсоединенную розетку электросчетчика . Розетка вашего счетчика напрямую передает незащищенное напряжение в ваш дом. Повторное прикрепление очень опасно и должно выполняться только профессионалами.

Частично закрыт сайдингом или стеной

Если в вашем доме есть лепнина, возможно, ваши инженерные провода были встроены внутрь стены. Это противоречит кодексу, в котором говорится, что служебная мачта всегда должна находиться полностью вне стены. Обычно это происходит после расширения дома или проживания.

Что делать при проблемах с сервисной мачтой?

Во-первых: мы настоятельно не рекомендуем пытаться устранить проблемы с мачтой самостоятельно. Рабочее напряжение мачты очень опасно. Ваша сервисная мачта имеет решающее значение для безопасности и эффективности всей вашей домашней электрической системы. Если он кажется поврежденным, отсоединенным или иным образом неисправным, вы должны немедленно его починить. Электрики устранят большинство проблем с мачтой, заменив поврежденную проводку и инфраструктуру.

У обученных и сертифицированных электриков Early Bird есть все необходимое, чтобы быстро и эффективно решить вашу проблему с мачтой. Мы проведем проверку, выясним, что не так, и найдем лучший способ исправить это, чтобы это не навредило вам или вашей семье.

Если вы считаете, что с вашей сервисной мачтой что-то не так, или у вас просто есть дополнительные вопросы, позвоните в Early Bird сегодня! Мы рады помочь вам успокоиться.

Основы бытового электроснабжения Капли

По

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27.03.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Хантсток / Getty Images

Вы видите их все время, они прикреплены к стене вашего дома, но вы можете никогда о них не думать. Это электрические сервисные станции.

Без отключения услуг в вашем доме нет электричества. Сервисный узел — это единственное ключевое место, через которое вся электроэнергия направляется в ваш дом. И хотя это не то, к чему вы должны когда-либо прикасаться, это то, о чем вы должны знать.

Что такое отказ от услуги

Отвод электроснабжения — это пучок электрических кабелей (или трех отдельных проводов в более старых установках), которые идут от столба электроснабжения коммунальной компании к подключению в вашем доме.

Поскольку линии электроснабжения находятся выше вашего дома, кабели, идущие к вашему дому, буквально падают, спускаясь с более высокого места на более низкое. Если в вашем доме нет сервисного ввода, он снабжается аналогичными кабелями, проложенными под землей.

Блоки обслуживания обеспечивают всю мощность

Вся электроэнергия в ваш дом поступает через распределительную сеть. Если перестанет работать сервис, все электричество в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие ветки или сильное нарастание льда, могут привести к прекращению обслуживания. Упавшие обрывы связи чрезвычайно опасны, поскольку они несут достаточно электричества для питания всего дома. Не приближайтесь к упавшему сервисному узлу.

Стандартный сервисный узел включает три кабеля или проводника. Два изолированных горячих кабеля, каждый из которых несет 120 вольт электричества (240 вольт по двум проводам). Третий кабель, обычно оголенный (неизолированный) алюминиевый провод со стальным сердечником, служит нейтральным проводником и обеспечивает структурную поддержку всего узла обслуживания.

Кто отвечает за устранение неполадок в обслуживании?
	Энергетическая компания	Квалифицированный электрик
Воздушные провода, идущие от столба к дому	Х
Сервисный кронштейн для крепления сервисных проводов к корпусу	Х
Электросчетчик	х
Погодная насадка, которая крепится к сервисному кабелю		Х
Сервисный кабель от атмосферной головки к счетчику, затем к сервисной панели (выключатели)		Х
Гнездо счетчика		Х

Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от указанных в таблице.

Все элементы сервиса drop and line работают в связке; если какой-либо элемент отсутствует или сломан, его необходимо исправить. Например, может быть отремонтирован оторванный спуск, но не опорный трос. Систему нужно будет снова отключить от сети, а кабель снова подключить к дому.

Аварийные сбросы против заглубленных линий электропередач

В то время как воздушные линии связи были стандартом в течение многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным линиям связи. Когда линии находятся под землей, они называются ответвлением обслуживания, а не ответвлением обслуживания. Заглубленные линии предпочтительны прежде всего потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и устраняют опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть повреждены строительными бригадами или, возможно, даже домовладельцами, копающими землю во дворе. Установка и ремонт подземных линий намного дороже и трудоемче, чем с воздушными линиями, а подземные линии и связанное с ними оборудование могут быть затронуты сдвигом грунта.

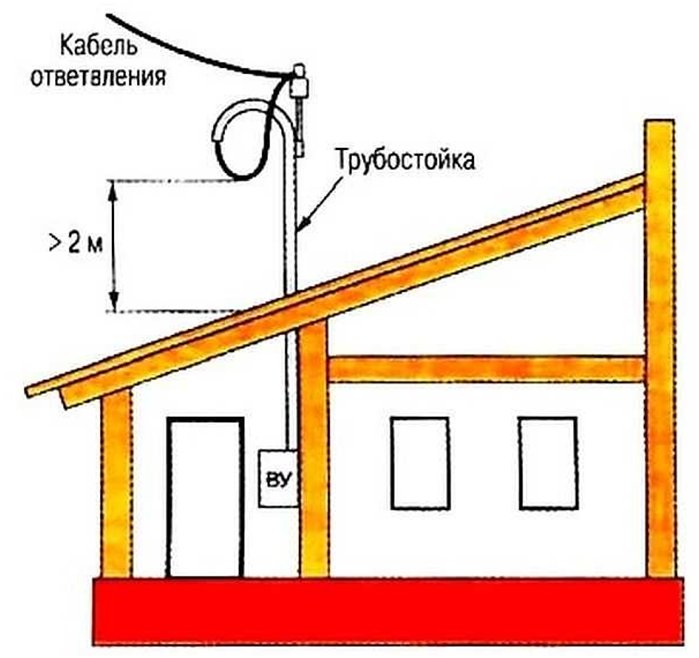

Начальник службы и пункт обслуживания

Когда сервисный узел достигает дома, он подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.

Как правило, сервисный патрубок состоит из жесткого стального трубопровода (например, большой трубы), который проходит через крышу или вдоль внешней стены и увенчан фитингом в виде раковины, называемым флюгером или флюгером.

Открытая передняя часть флюгера обращена вниз, чтобы защитить от дождя и снега. Нижний конец мачты обслуживания соединяется с основанием счетчика дома.

Дополнительный комплект сервисных кабелей начинается на сервисной панели (и электросчетчике) и проходит через сервисную головку и выходит из нее. Эти кабели подключаются к служебным ответвительным кабелям снаружи мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания сервисные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется гравитация, чтобы вода не стекала по кабелям в сервисную головку. Капли воды, стекающие по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге стекают с кабеля.

Требования к высоте падения при обслуживании

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них соответствует рекомендациям Национального электротехнического кодекса (NEC). Как правило, служебный спуск должен находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и подъездными путями к жилым домам. Минимальная высота над зонами, доступными только для пешеходов, такими как веранды или террасы, составляет 10 футов. Минимальное расстояние над бассейном составляет 22 1/2 фута. Когда сервисные станции подвешиваются над дорогами общего пользования, они должны быть высотой не менее 18 футов.

Обслуживание Падение Ремонт

В то время как домовладельцам во многих муниципалитетах разрешено самостоятельно выполнять электромонтажные работы, это относится к бытовым проектам, таким как замена розеток и освещения, прокладка электрических кабелей и, возможно, даже установка новых цепей.

Тем не менее, домовладельцам не разрешается работать ни в какой части услуги коммунального предприятия. Во-первых, сервисное обслуживание принадлежит коммунальной компании, а не домовладельцу. Во-вторых, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцам также не следует пытаться выполнять какие-либо работы с кабелями между коммуникационным вводом и щитом электроснабжения дома.
