Провод пэвтлк. Провод ПЭВТЛК: характеристики, применение и особенности эмалированного провода

Что такое провод ПЭВТЛК. Какие технические характеристики имеет провод ПЭВТЛК. Где применяется провод ПЭВТЛК. Какие преимущества у провода ПЭВТЛК по сравнению с другими видами проводов.

Что представляет собой провод ПЭВТЛК

Провод ПЭВТЛК — это эмалированный медный провод с двухслойной изоляцией, предназначенный для использования в электротехнике и приборостроении. Расшифровка маркировки ПЭВТЛК:

• П — провод
• Э — эмалированный
• В — высокопрочный
• Т — термостойкий
• Л — лудящийся
• К — круглый

Конструкция провода ПЭВТЛК включает медную токопроводящую жилу, покрытую двумя слоями изоляции:

1. Внутренний слой — полиуретановая эмаль
2. Внешний слой — полиамидная эмаль

Такая двухслойная конструкция обеспечивает высокую механическую прочность и термостойкость изоляции провода.

Технические характеристики провода ПЭВТЛК

Провод ПЭВТЛК обладает следующими основными техническими характеристиками:

• Диаметр токопроводящей жилы: от 0,02 до 2,50 мм
• Номинальная толщина изоляции: от 0,006 до 0,095 мм
• Температурный индекс: 130°C
• Напряжение пробоя изоляции: от 600 до 7000 В
• Относительное удлинение при разрыве: не менее 15%
• Число перегибов до разрушения изоляции: от 8 до 250

Провод ПЭВТЛК способен выдерживать кратковременный нагрев до 180°C без потери своих свойств. Какой максимальный ток может пропускать провод ПЭВТЛК? Это зависит от сечения жилы и условий эксплуатации, но для провода сечением 1 мм² допустимый ток составляет около 11-17 А при температуре окружающей среды 25°C.

Области применения провода ПЭВТЛК

Благодаря своим характеристикам провод ПЭВТЛК находит широкое применение в различных отраслях:

• Производство трансформаторов и электродвигателей
• Изготовление катушек индуктивности и дросселей
• Намотка обмоток электромагнитов и реле
• Изготовление датчиков и измерительных приборов
• Производство бытовой техники
• Автомобильная электроника
• Авиационное и космическое приборостроение

Где чаще всего используется провод ПЭВТЛК? В первую очередь в производстве различных электромагнитных устройств, где требуется создание обмоток с высокой плотностью намотки и хорошими изоляционными свойствами.

Преимущества провода ПЭВТЛК

По сравнению с другими видами обмоточных проводов ПЭВТЛК обладает рядом важных преимуществ:

• Высокая механическая прочность изоляции
• Повышенная термостойкость
• Устойчивость к агрессивным средам
• Хорошая адгезия изоляции к проводнику
• Способность к лужению без снятия изоляции
• Малая толщина изоляции при высоких диэлектрических свойствах

Какое главное преимущество провода ПЭВТЛК? Это сочетание высокой механической прочности и термостойкости изоляции, что позволяет использовать его в жестких условиях эксплуатации при повышенных температурах.

Особенности монтажа и эксплуатации провода ПЭВТЛК

При работе с проводом ПЭВТЛК следует учитывать некоторые особенности:

• Провод можно паять без предварительного снятия изоляции
• Допускается нагрев до 180°C в течение короткого времени
• Минимальный радиус изгиба — 3 диаметра провода
• Не рекомендуется подвергать провод сильным механическим нагрузкам
• Следует избегать контакта с агрессивными химическими веществами

Как правильно паять провод ПЭВТЛК? Нужно использовать паяльник с регулируемой температурой, устанавливая ее в диапазоне 300-350°C. Время пайки не должно превышать 2-3 секунды, чтобы избежать повреждения изоляции.

Маркировка и упаковка провода ПЭВТЛК

Провод ПЭВТЛК выпускается в соответствии с ГОСТ 21428-75. В маркировке указывается:

• Тип провода (ПЭВТЛК)
• Диаметр токопроводящей жилы в мм
• Класс нагревостойкости (А, Е, В, F, H)

Например, ПЭВТЛК-0,25-В означает провод диаметром 0,25 мм класса нагревостойкости В (130°C).

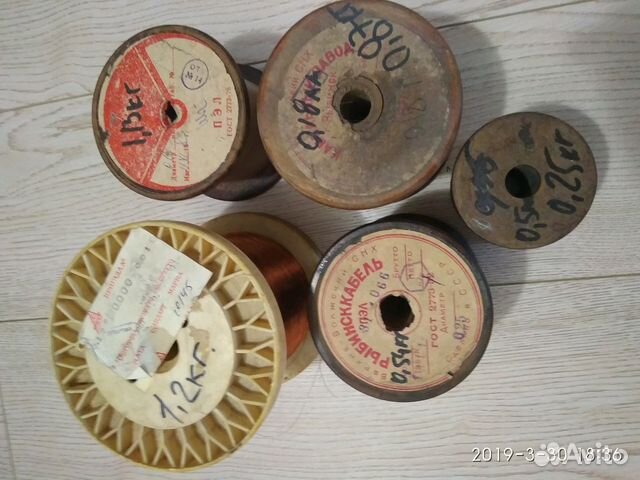

Провод поставляется намотанным на катушки или в бухтах. Стандартная длина намотки зависит от диаметра провода и может составлять от 100 м до нескольких километров.

Сравнение провода ПЭВТЛК с аналогами

Как провод ПЭВТЛК соотносится с другими типами обмоточных проводов? Рассмотрим основные отличия:

• ПЭТ-155 — более дешевый аналог, но уступает по механической прочности
• ПЭТВ-2 — близок по характеристикам, но не обладает способностью к лужению
• ПЭФ-155 — имеет лучшую термостойкость, но более дорогой
• ПЭЭА-155 — превосходит по электрическим свойствам, но менее механически прочный

Выбор конкретного типа провода зависит от условий применения и требований к изделию. ПЭВТЛК часто является оптимальным вариантом, сочетающим высокие характеристики и умеренную стоимость.

Сравнительная таблица характеристик проводов

Параметр	ПЭВТЛК	ПЭТ-155	ПЭТВ-2	ПЭФ-155
Температурный индекс, °C	130	155	130	155
Механическая прочность	Высокая	Средняя	Высокая	Средняя
Способность к лужению	Да	Нет	Нет	Да
Относительная стоимость	Средняя	Низкая	Средняя	Высокая

Особенности производства провода ПЭВТЛК

Процесс изготовления провода ПЭВТЛК включает несколько основных этапов:

1. Волочение медной катанки до получения проволоки нужного диаметра
2. Нанесение первого слоя изоляции из полиуретановой эмали
3. Термообработка для полимеризации первого слоя
4. Нанесение второго слоя изоляции из полиамидной эмали
5. Окончательная термообработка
6. Контроль качества и намотка на катушки

Какие факторы влияют на качество провода ПЭВТЛК? Ключевую роль играют чистота исходных материалов, точность соблюдения технологического процесса, качество оборудования и контроль на всех этапах производства.

Нормативные документы и сертификация

Производство и применение провода ПЭВТЛК регламентируется следующими основными документами:

• ГОСТ 21428-75 «Провода медные круглые эмалированные с двухслойной изоляцией»
• ТУ 16-705.444-82 «Провода медные круглые эмалированные с двухслойной изоляцией. Технические условия»
• ГОСТ 15634.1-70 «Провода обмоточные. Метод испытания механической прочности изоляции на истирание»

Качественный провод ПЭВТЛК должен иметь сертификат соответствия ГОСТ Р, подтверждающий его соответствие требованиям нормативных документов.

Основные параметры, проверяемые при сертификации:

• Электрическое сопротивление токопроводящей жилы
• Толщина и целостность изоляции
• Напряжение пробоя
• Эластичность и адгезия изоляции
• Термическая стойкость
• Стойкость к растворителям

Как убедиться в качестве приобретаемого провода ПЭВТЛК? Следует запросить у поставщика сертификат соответствия и паспорт качества на конкретную партию продукции.

Перспективы развития технологии производства ПЭВТЛК

Несмотря на то, что провод ПЭВТЛК уже обладает высокими характеристиками, ведутся работы по дальнейшему улучшению его свойств:

• Повышение температурного индекса до 180°C и выше
• Улучшение адгезии изоляции к проводнику
• Снижение толщины изоляции при сохранении электрической прочности
• Разработка новых композиций эмалей с улучшенными свойствами
• Совершенствование технологии нанесения изоляции

Какие инновации ожидаются в производстве ПЭВТЛК в ближайшем будущем? Вероятно, это будет внедрение нанотехнологий для создания сверхтонких изоляционных покрытий с уникальными свойствами.

Развитие технологии производства ПЭВТЛК направлено на расширение областей применения этого провода и повышение надежности электротехнических устройств, в которых он используется.

ПЭВТЛК-1 0,16 | Расшифровка, технические характеристики, описание

Расшифровка провода ПЭВТЛК-1 0,16:

0,16 — диаметр жилы

Элементы конструкции провода ПЭВТЛК-1 0,16:

Провод эмалированный высокопрочный, лудящийся, с изоляцией на основе полиуретанов и полиамидов, с уменьшенной толщиной изоляцией
Проволока покрыта сплошным слоем изоляционной полиуретановой эмали и поверх нее наложен защитный полиамидный или цветной полиамидный слой.
Поверхность провода должна быть гладкой без инородных включений и пузырей.
Провода поставляются на катушках одним отрезком.
Маркировка проводов — по ГОСТ 18690-82.

Область применения провода ПЭВТЛК-1 0,16:
Провода медные с двойной эмалевой изоляцией предназначены для прошивки изделий.

Условия эксплуатации провода ПЭВТЛК-1 0,16:
Минимальная температура окружающей среды минус 60°С.
Температурный индекс изоляции провода ТИ 130.
Изоляция проводов выдерживает: температуру (150+5)°С в течение 30 мин (тепловой удар).
Воздействие толуола при температуре (60+3)°С.
Продавливание при температуре 170°С (термопластичность).
Провод соответствует требованиям ТУ 16-505.480-73.

Наличие на складе: пЭВТЛК-1 0,16

Для уточнения наличия позвоните или оставьте заявку на сайте:

ПЭВТЛК-1 0,16

Цена за метр: пЭВТЛК-1 0,16

Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки), для уточнения точной цены необходимо оставить заявку.

Вопрос — ответ

Почему я звоню в Тюмень, а попадаю в Пермь?

Дело в том, колл-центр и центральный офис по обработке заказов находится в городе Пермь (Центральная Россия), а получить продукцию вы можете во всех городах указанных на сайте в контактах компании.

Возможны ли скидки на Вашу продукцию при большом объеме закупа?

Конечно. В компании работает система лояльности и Вам будет предоставлена индивидуальная скидка в зависимости от суммы заказа.

Отгружаете ли вы продукцию с отсрочкой платежа?

Да, если Ваша компания пройдет проверку службы безопасности, то возможен такой вариант.

Вы доставляете продукцию в отдаленные географические точки?

Да, мы доставляем продукцию по всей территории России, СНГ и ЕАЭС любыми видами транспорта.

В какой срок можно получить продукцию с момента оплаты?

Подготовка продукции к отгрузке может занимать от 3х часов до 3 дней, в зависимости от количества, погодных условий и других факторов.

В какой таре вы отгружаете кабельную продукцию?

Кабель маленьких сечений в бухтах от 100 до 200 метров, крупных — на соответствующих кабельных барабанах.

Можно купить в розницу и какой минимальный объем?

Да, при сумме заказа от 50 000.

Не нашли ответа на интересующий вопрос? Наши менеджеры с радостью помогут вам!

Задать вопрос

Купить обмоточный провод ПЭВТЛК-1 0,16 оптом или в розницу вы можете, оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов производится по будням с 9-00 до 18-00.

Затрудняетесь в выборе? Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант доставки в Пермь.

Способы оплаты:

Условия и порядок оплаты индивидуальны. Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет. Подробнее в разделе Оплата.

Способы доставки:

Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе Доставка. Уточнить о вариантах доставки в ваш регион вы можете по бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.

Как сделать заказ

Что думают о нас клиенты

«В ходе совместной работы организация проявила себя как высокопрофессиональная организация, с наличием высококвалифицированных специалистов, оперативно и качественно решающая поставленные задачи»

Директор ООО «Рускаб» Власов В. Н.

«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой документацией. Хотим отметить грамотную логистику компании, большой ассортимент продукции, а также профессиональные консультации менеджеров.»

Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова Н. М.

«В ходе работы своевременно решались все возникающие проблемные вопросы. На протяжении всей работы менеджер компании проводил консультации, выдавал рекомендации по тщательному подбору продукции, принимая во внимание пожелания и требования заказчика»

Директор ООО «Промтекс» Бакиев Р.Ш.

Кабель ПЭВТЛК 0,2 купить в России недорого — цена за метр | Продажа оптом

Марка: ПЭВТЛК

В наличии 229 м

В корзину

отправить заявку

* Предварительная цена при оптовом заказе. Цены и наличие указанные на сайте не являются публичной офертой. Цена зависит от количества, производителя и сроков поставки продукции. Для уточнения цены и наличия в вашем городе обращайтесь в отдел продаж

Описание

Характеристики

Обозначение маркировки провода ПЭВТЛК 0,2:

0,2 — сечение токопроводящих жил

Строение провода ПЭВТЛК 0,2:

Проводное изделие обмоточное высокопрочный с круглой медной жилой, эмалированный сплошным слоем изоляционной полиуретановой эмали, лудящийся, с изоляцией на основе полиуретанов и полиамидов.

Условия эксплуатации провода ПЭВТЛК 0,2:

Предназначен для условий, в которых провод подвергается сильным механическим воздействиям.
Наименьшая температура окружающего пространства минус 60°С.
Индекс температур изоляции провода ТИ 130.
Изоляция проводов выдерживает:
— температуру (150+5)°С в течение 30 мин (тепловой удар).
— воздействие толуола при нагреве (60+3)°С.
— продавливание при нагреве 170°С (термопластичность).
Провод соответствует требованиям ТУ 16-505.480-73.

Спецификация провода ПЭВТЛК 0,2:

Провода изготовляют из круглой медной проволоки по ГОСТ 2112 — 79.
Провода испытываются на эластичность изоляции в исходном состоянии и после 24 ч пребывания при 140±5°С с растяжением до разрыва, при этом не должно быть растрескивания или отслаивания эмали.
При испытании механической прочности эмалевой изоляции на истирание минимальное число ходов иглы скребкового прибора должно быть 50, а среднее – не менее 60, т. е. больше, чем для любого другого типа эмалированных проводов.
Напряжения пробития изоляции составляет в зависимости от диаметра – 600-1400 В.
Точечные повреждения в изоляции не допускаются.
Гарантированный период хранения провода — 1 год со дня изготовления.
