Что такое сверхгибкий силиконовый провод. Для чего он используется. Какими свойствами обладает. Чем отличается от обычных проводов. Где применяется сверхгибкий силиконовый провод.
Что представляет собой сверхгибкий силиконовый провод
Сверхгибкий силиконовый провод — это специальный тип провода, обладающий повышенной гибкостью и устойчивостью к изгибам. Его основные особенности:
- Токопроводящая жила состоит из большого количества тонких медных проволок, часто посеребренных
- Изоляция выполнена из силиконовой резины
- Выдерживает высокие температуры (до 200°C и выше)
- Сохраняет гибкость даже при низких температурах
- Рассчитан на многократные изгибы и деформации
Благодаря этим свойствам сверхгибкий силиконовый провод может применяться в условиях, где обычные провода быстро выходят из строя из-за постоянных механических нагрузок.
Область применения сверхгибких силиконовых проводов
Сверхгибкие силиконовые провода находят широкое применение в различных отраслях:
- Робототехника и автоматизация производства
- Медицинское оборудование
- Измерительные приборы
- Авиационная и космическая техника
- Военная промышленность
- Автомобилестроение
- Промышленное оборудование с подвижными частями
Их используют везде, где провода подвергаются частым изгибам, вибрациям, кручению и другим механическим воздействиям. Также они незаменимы при высоких температурах эксплуатации.
Преимущества сверхгибких силиконовых проводов
По сравнению с обычными проводами сверхгибкие силиконовые провода обладают рядом важных преимуществ:
- Повышенная гибкость и эластичность
- Устойчивость к многократным изгибам (до нескольких миллионов циклов)
- Широкий температурный диапазон эксплуатации (от -60°C до +200°C и выше)
- Стойкость к агрессивным средам (масла, кислоты, щелочи)
- Хорошие диэлектрические свойства
- Длительный срок службы
- Низкое газовыделение в вакууме
Эти качества делают сверхгибкие силиконовые провода оптимальным выбором для ответственных применений с жесткими условиями эксплуатации.
Конструкция сверхгибкого силиконового провода
Типичная конструкция сверхгибкого силиконового провода включает следующие элементы:
- Токопроводящая жила — состоит из большого количества (до нескольких сотен) тонких медных проволок диаметром 0.05-0.1 мм
- Изоляция — выполнена из специальной силиконовой резины толщиной 0.2-0.5 мм
- Оплетка (опционально) — может быть из луженой меди или нержавеющей стали для экранирования
- Внешняя оболочка (опционально) — дополнительный слой силиконовой изоляции
Такая конструкция обеспечивает оптимальное сочетание гибкости, прочности и электрических характеристик провода.
Виды сверхгибких силиконовых проводов
Существует несколько основных разновидностей сверхгибких силиконовых проводов:
- Одножильные — с одной токопроводящей жилой
- Многожильные — содержат несколько изолированных жил в общей оболочке
- Экранированные — имеют металлическую оплетку для защиты от помех
- Термопарные — для подключения термопар и датчиков температуры
- Коаксиальные — для передачи высокочастотных сигналов
Выбор конкретного типа зависит от требований конкретного применения и условий эксплуатации.
Как выбрать сверхгибкий силиконовый провод
При выборе сверхгибкого силиконового провода следует учитывать следующие факторы:
- Рабочее напряжение и ток
- Температурный диапазон эксплуатации
- Требуемое количество изгибов
- Наличие агрессивных сред
- Необходимость экранирования
- Внешний диаметр и вес провода
- Соответствие стандартам (UL, CSA, VDE и др.)
Правильно подобранный провод обеспечит надежную работу оборудования в течение длительного срока.
Монтаж и эксплуатация сверхгибких силиконовых проводов
При работе со сверхгибкими силиконовыми проводами следует соблюдать ряд правил:
- Не превышать минимальный радиус изгиба (обычно 5-10 диаметров провода)
- Избегать острых кромок и абразивных поверхностей
- Использовать специальные наконечники для заделки концов
- Не допускать чрезмерного натяжения провода
- Применять кабельные цепи или гибкие рукава для дополнительной защиты
- Регулярно проверять состояние изоляции
Соблюдение этих рекомендаций позволит максимально продлить срок службы проводов.
Сравнение сверхгибких силиконовых проводов с другими типами
По сравнению с другими типами проводов сверхгибкие силиконовые имеют ряд преимуществ:
- Лучшая гибкость, чем у проводов с ПВХ изоляцией
- Более широкий температурный диапазон, чем у проводов с резиновой изоляцией
- Меньший вес по сравнению с проводами в металлической оболочке
- Лучшая стойкость к агрессивным средам, чем у большинства пластиковых изоляций
- Более длительный срок службы при многократных изгибах
Однако они имеют и некоторые недостатки, в частности более высокую стоимость.
Перспективы развития сверхгибких проводов
Развитие технологии сверхгибких проводов идет в нескольких направлениях:
- Создание новых полимерных композиций с улучшенными свойствами
- Разработка проводов для сверхвысоких температур (до 300-400°C)
- Уменьшение диаметра при сохранении характеристик
- Интеграция оптических волокон в конструкцию провода
- Применение нанотехнологий для повышения прочности
Эти инновации позволят еще больше расширить сферу применения сверхгибких проводов в будущем.
ПуВ, ПуВ-ХЛ, ПуВнг(А)-LS, ПуПнг(А)-HF, ПуГВ, ПуГВ-ХЛ, ПуГВнг(А)-LS, ПуГПнг(А)-HF

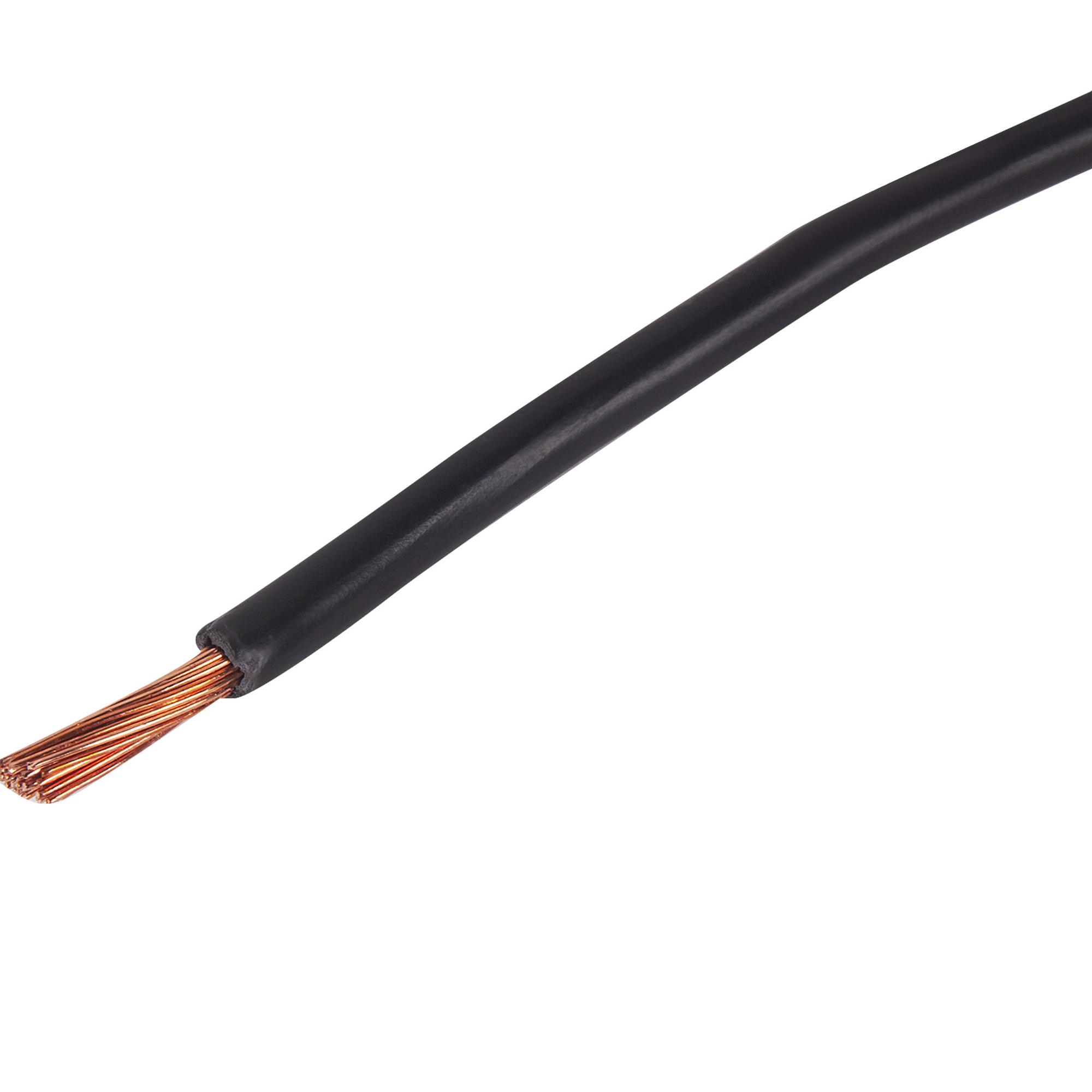

Провода кабели для электрических установокПуВ
Провод установочный, с изоляцией из поливинилхлоридного пластиката, без оболочки
ПуВ-ХЛ
Провод установочный, с изоляцией из холодостойкого поливинилхлоридного пластиката, без оболочки
ПуВнг(А)-LS
Провод установочный, с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, без оболочки
ПуПнг(А)-HF
Провод установочный, с изоляцией из полимерной композиции, не содержащей галогенов, без оболочки
ПуГВ
Провод установочный с жилой повышенной гибкости, с изоляцией из поливинилхлоридного пластиката, без оболочки
ПуГВ-ХЛ
Провод установочный с жилой повышенной гибкости, с изоляцией из холодостойкого поливинилхлоридного пластиката, без оболочки
ПуГВнг(А)-LS
Провод установочный с жилой повышенной гибкости, с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, без оболочки
ПуГПнг(А)-HF
Провод установочный с жилой повышенной гибкости, с изоляцией из полимерной композиции, не содержащей галогенов, без оболочки
ПРИМЕНЕНИЕ
Для электрических установок при стационарной прокладке в осветительных сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450/750 В переменного тока частотой до 400 Гц или 1000 В постоянного тока.
Провода с изоляцией из поливинилхлоридного пластик ата и холодостойкого поливинилхлоридного пластиката предназначены для одиночной прокладки в кабельных линиях и выполнения цепей питания токоприемников, расположенных в помещениях.
Провода с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением в исполнении «нг(А)-LS» предназначены для групповой прокладки кабельных линий в помещениях внутренних (закрытых) электроустановок, в том числе для электропроводок в жилых и общественных зданиях.
Провода с изоляцией из полимерных композиций, не содержащих галогенов в исполнении «нг(А)-HF» предназначены для электропроводок в общественных зданиях, в зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц и детских интернатов.
КОНСТРУКЦИЯ
- Токопроводящие жилы — должны быть изготовлены из мягкой медной проволоки.
Проволока может быть луженой или нелуженой.
Токопроводящие жилы, не требующие повышенной гибкости, должны соответствовать классам по ГОСТ 22483:
— классу 2 – с номинальным сечением жилы свыше 10 мм2.
Токопроводящие жилы, требующие повышенной гибкости, должны соответствовать классу 5 по ГОСТ 22483.
При изготовлении провода или кабеля с токопроводящей жилой из медных луженых проволок к марке провода добавляется буква «л» - Изоляция — из поливинилхлоридного пластиката для провдов марок ПуВ, ПуГВ, из холодостойкого поливинилхлоридного пластиката для проводов марок ПуВ-ХЛ, ПуГВ- ХЛ, из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо — и газовыделением для проводов марок ПуВнг(А)-LS, ПуГВнг(А)-LS или из полимерной композиции, не содержащей галогенов для проводов марок ПуПнг(А)-HF, ПуГПнг(А)-HF. Номинальная толщина изоляции указана в Приложении.
Проволока может быть луженой или нелуженой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид климатического исполнения по ГОСТ 15150-69:
для проводов без обозначения УХЛ и Т категории размещения 2
для проводов в исполнении «ХЛ», «нг(А)-LS», «нг(А)-HF» УХЛ, категории размещения 2
Провода стойки к воздействию температуры окружающей среды от -50 °С до +65 °С
Провода в исполнении «ХЛ» стойки к воздействию температуры окружающей среды от -60 °С до +65 °С
Провода стойки к воздействию относительной влажности воздуха 98 % при температуре +35 °С
Монтаж проводов без предварительного подогрева может производиться при температуре не ниже:
все провода кроме проводов в исполнении «ХЛ» -15 °С
провода в исполнении «ХЛ» -30 °С
Радиус изгиба при монтаже, не менее:
для проводов повышенной гибкости 5 диаметров провода
для проводов 10 диаметров провода
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, не менее 5 МОм
Длительно допустимая температура нагрева жил, не более +70 °С
Строительная длина проводов, не менее 100 м
Гарантийный срок эксплуатации 2 года со дня ввода проводов в эксплуатацию
Срок службы проводов, не менее 15 лет
ХАРАКТЕРИСТИКА ПОЖАРНОЙ БЕЗОПАСНОСТИ
Провода без обозначения и в исполнении «ХЛ» должны не распространять горение при одиночной прокладке и соответствовать классу пожарной опасности О1.
8.2.3.4;
Провода в исполнении «нг(А)-LS» и «нг(А)-HF», не должны распространять горение при групповой прокладке и соответствовать:
«нг(А)-LS» — класс пожарной опасности П1б.8.2.2.2;
«нг(А)-HF» — класс пожарной опасности П1б.8.1.2.1;
Дымообразование при горении и тлении проводов в исполнении «нг(А)-LS» не должно приводить к снижению светопроницаемости в испытательной камере более чем на 50 %.
Дымообразование при горении и тлении проводов в исполнении «нг(А)-HF» не должно приводить к снижению светопроницаемости в испытательной камере более чем на 40 %.
Провода в исполнении «нг(А)-HF» характеризуются низким количеством выделения хлористого водорода при горении и тлении материалов, не более 5 мг/г.

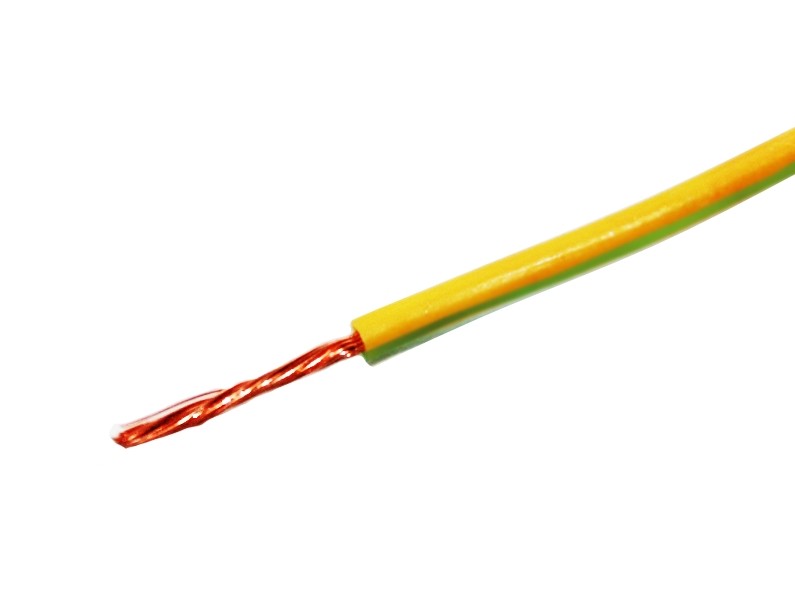

ПУГВ 1х35 ж/з, ПРОВОД 1х35, ПУГВ 1х35 жз ТУ, ПРОВОД 1х35 цена, ПУГВ 1х35 жз ТУ цена, ПРОВОД 1х35 цена за метр, ПУГВ 1х35 жз ТУ цена за метр,
Провод ПуГВ 1х35 — это силовой проводник с медными жилами.
Чаще всего изолируется поливинилхлоридом и не имеет оболочки. Может быть задействован как при реализации разводки зданий, так и для укладки силовых кабельных линий.
Жилы кабеля состоят из группы луженых прутьев из меди. Количество прутьев варьируется в зависимости от типа и производителя, обычно не менее семи. Такие кабели используют в помещениях закрытого типа для снабжения неподвижных устройств электроэнергией. Допускается прокладка вне помещений при условии наличия защиты от попадания прямых солнечных лучей и осадков (для этого используют навесы и подобные приспособления).
Область применения
В сетях осветительного назначения, силовых линиях. Широко используется в помещениях различной степени влажности — нормальных, сырых, особо сырых, с наличием паровых выделений кислот и щелочей. Если температура окружающей среды не превышает 40 градусов по Цельсию, то можно использовать для подключения пусковых ящиков, световых щитков, закрытых шкафов.
Допускаются множественные изгибы провода.
Этот провод пришел на замену проводам ПВ1, ПВ3, ПВ4.
Многофункциональный провод ПуГВ 1х35 используется для электроустановок при стационарной укладке в сетях различной направленности (освещение, силовые сети), монтаже электрического оборудования, устройств, механизмов и станков с переменным напряжением до 750 B, либо постоянным напряжением до 1000 B.
Расшифровка названия
Расшифровка аббревиатуры ПуГВ 1х35:
- П — провод;
- У — установочный;
- Г — гибкий;
- B — с поливинилхлоридной изоляцией.
ПуГВ выполняет соединительную функцию для электроустановок, имеет одну жилу, площадь сечения которой определяется в зависимости от типоразмера. Гибкость жилы у проводников этого типа может быть трех классов: 3, 4 или 5 по нормам ГОСТ. Кабель можно использовать в умеренном и холодном климате (УХЛ, от +40 до –60 °С) и более суровых условиях.
Преимущества и характерные особенности
Повышенная гибкость позволяет укладывать кабель в коробе и всевозможных трубах.
Можно прокладывать линии с разнообразными изгибами и поворотами. Если проводка не подразумевает наличия других типов электропроводов, то вероятность возгорания сводится к минимуму. При правильной эксплуатации срок службы такой линии может составлять двадцать и более лет. Срок службы следует рассчитывать с даты изготовления.
Поставляется без дополнительных защитных слоев и оболочки, так как ПВХ не боится попадания света, воды и механических повреждений (в разумных пределах).
Особенности конструкции
Состоит из жилы, которая пропускает электрический ток и ПВХ изоляции. Гибкость достигается за счет того, что каждая жила, ведущая ток, состоит из нескольких медных проволок, которые соединяются методом скручивания. Сечения от 0.5 мм² до 35 мм² состоят из 7 и более скрученных друг с другом проволок.
Гибкость электропровода обратно пропорциональна площади сечения: чем больше площадь, тем менее гибок кабель. Также гибкость зависит от диаметра отдельных проволок, расположенных внутри, чем больше их диаметр, тем ниже показатель гибкости.
Электропровод в разрезе
Изоляция
Толщина изоляции зависит от сечения. Допускается применения двухслойной изоляции, но в этом случае первый слой должен составлять 70 процентов от общей толщины изоляции и более. Расцветка определяется в зависимости от потребностей заказчика, либо используются стандартные цвета.
Изоляция ПВХ
Поливинилхлоридная изоляция в значительной степени повышает срок службы проводки за счет своих химических свойств. Она медленно разлагается, не боится влаги, экстремальных температур и коррозии, а также обладает значительным запасом прочности, который не позволяет грызунам перегрызть проводку. Кроме того, обладает особым запахом, отпугивающим крыс и мышей.
Стоит подчеркнуть, что ПВХ кабели с двухслойной изоляцией более безопасны. Двойной слой снижает нагрев от тока, снижает вероятность возгорания и повышает устойчивость к высоким температурам в целом. Поэтому ПВХ электропровода часто задействуют в высоковольтных линиях.
Технические характеристики
Гибкость является важной отличительной особенностью кабеля этого типа, радиус изгиба измеряется во внешних диаметрах. Таким образом, радиус изгиба ПуГВ 1х35 составляет десять и более диаметров.
Прочие механические характеристики:
- рабочие температуры — от –50 до +65 градусов по Цельсию, прокладка должна выполняться в значительно менее суровых условиях, приблизительно от –15 до +30 градусов;
- способен выдерживать существенные механические повреждения и удары;
- масса провода рассчитывается в зависимости от сечения или диаметра, как показано на таблице ниже;
- срок службы – пятнадцать лет.
Проводка этого типа выдерживает напряжение с переменным током от 450 до 750 вольт, имеющее частоту в 400 Гц или постоянный ток в 1000 вольт. Выдерживает влажность окружающей среды до 98%.
Важно! Провод ПуГВ 1х35 (в особенности ПуГВнг-LS) часто используют в местах повышенной температурной нагрузки — банях и тому подобное, он считается более безопасным, так как не горит.
Особая изоляция защищает кабель от возгорания, поэтому в случае пожара он лишь плавится. Изоляционная оболочка способна выдерживать нагрев в +160 градусов по Цельсию. Благодаря этому ПуГВнг LS используют в качестве выводов электродвигателей и для осуществления зарядки осветительных приборов с температурой от +80 до +180 градусов.Способ укладки
Допускается прокладывать линии в трубах, на изоляторах, роликах, клицах. Также укладывают поверх металлических и бетонных поверхностей, при этом требуется располагать изоляцию под кабелем.
Кабель в трубах
Кабельные клицы
ПуГВнг-LS
ПуГВнг-LS — это кабель пониженной пожарной опасности. Отличается наличием единственной медной жилы повышенной гибкости. Эта модификация выделяет низкое количество дыма и газа, а также не горит. ПуГВнг-LS применяют при строительстве линий с повышенной опасностью возгорания.
Электропровод пониженной пожарной опасности
ГОСТ и другие законные требования
С 2012 года государственный стандарт для линий ПуГВ устанавливается нормой ГОСТ 31947–2012, а за требования пожарной безопасности отвечает стандарт ГОСТ 31565–2012.
Современный стандарт отвечает международным нормам. Технические характеристики определяются требованиями ТУ16–705.501–2010.
Следует обратить внимание, что ГОСТ Р 53768–2010, на который следовало равняться ранее, в настоящее время отменен и не имеет юридической силы.
Чем отличается ПуГВ от ПВ-3
Наличие двух названий нередко вызывает путаницу. В сущности обе аббревиатуры относятся к одному и тому же кабелю, просто ПуГВ — это более новое название, соответствующее современному ГОСТу и отличающееся лишь повышенными требованиями к гибкости. Устаревшие стандарты соответствовали классам гибкости 2, 3, 4, а по современным нормам они должны быть 3, 4 и 5.
Требования к упаковке и проверка качества
Кабель должен быть намотан на барабан, либо поставляется в бухтах. Минимальная длина — 100 метров.
Проверка качества производится путем внешнего осмотра на наличие повреждений изоляции, а также с помощью специальных приборов для измерения сопротивления
Что такое кабель High Flex?
Сообщение: Sycor Marketing
Кабели со сверхвысокой или высокой гибкостью обычно имеют прочную, маслостойкую, непрерывную гибкую многожильную конструкцию.
Способность непрерывно изгибаться, изгибаться или даже изгибаться при кручении требует невероятно надежных конструкций, которые последовательно тестируются от 2 до 14 миллионов циклов, в зависимости от производителя. Эти невероятно гибкие и прочные кабели рассчитаны на средние нагрузки и движения в сухих, влажных и суровых условиях.
Архивы блога Sycor
Провода и кабели повышенной гибкости За проводами и кабелями будущее. Они есть в наших домах, автомобилях, развлекательных системах, наших технологиях и почти во всем, что требует электроэнергии. В связи с постоянно растущим числом производимых устройств обществу все больше требуется кабельная продукция для производства, доставки и создания этих постоянно расширяющихся продуктов. Многие из этих приложений начинают использовать движущиеся части по мере создания более совершенных и технических систем. Более передовые технологии привели к появлению все более инновационных изобретений в каждой отрасли, что постоянно требует, чтобы приложения имели более широкий диапазон движения.
Применение высокогибких кабелей включает, но не ограничивается:
- Робототехника
- Оборудование для выбора и размещения
- Измерительное оборудование
- Конвейерное оборудование
- Аниматроники
- Медицинское оборудование
- Упаковочное оборудование
- Многие другие приложения, где необходима гибкость
Гибкость кабеля
Проще говоря, гибкость троса — это мера того, какое перемещение может выдержать конкретная конструкция в любой момент времени. Когда электрический кабель скручивается, натягивается или изгибается в различных положениях, отличных от его первоначальной формы, проверяется общая гибкость этого кабеля. Конструкции с высоким сроком службы при изгибе могут оставаться согнутыми в течение длительного времени, в то время как кабели с низким сроком службы при изгибе практически не допускают умеренных изгибов/сгибаний.
Общеупотребительный термин, который часто используется для описания гибкого кабеля: « Supple ». Этот термин помогает описать кабель, который можно легко сгибать вперед и назад. Хорошим примером является врач, использующий электрический инструмент. проводите эту операцию правильно. Без колебаний инструменты никогда не должны перегибаться, скручиваться или делать что-либо, что может повлиять на руки хирурга. Это лишь один пример того, как высокий уровень гибкости необходим в конкретных случаях.
Срок службы кабеля при изгибе
Обычно считается, что срок службы при изгибе соответствует гибкости, хотя на самом деле он измеряет, как часто кабель может двигаться, а не то, как он может двигаться. Стандартный кабель может изгибаться только определенное количество раз, прежде чем изоляция и проводники начнут выходить из строя. Преимущество использования кабеля с высокой гибкостью заключается в способности многократно изгибаться без повреждений, что делает эти конструкции наиболее надежным вариантом при наличии движения в приложении.
В конечном счете, вопрос о том, нужен ли вам высокогибкий кабель, зависит от области применения. Во многих приложениях в обрабатывающей промышленности, таких как промышленное оборудование или автоматизация производства, требуется как гибкость, так и длительный срок службы. Требуемая конструкция определяется количеством ожидаемых перемещений и частотой перемещения кабеля. Чем большей гибкости и постоянного движения требует ваше приложение, тем больше гибкости потребуется вашей конструкции.
Вопросы срока службы Flex
- Будет ли ваш кабель подвергаться повторяющимся движениям, которые необходимы в робототехнике или роботизированных вспомогательных устройствах?
- Как часто ваш кабель изгибается?
- Насколько сильно изгибается ваш кабель?
- Эти соображения помогут вам определить, насколько гибкий кабель вам нужен, и в каких условиях он будет работать.
Независимо от того, идет ли речь о гибкости или гибкости, очень важно учитывать и то, и другое, когда приложение имеет постоянно движущиеся части.
Различные типы материалов и конструкции могут быть объединены, чтобы помочь удовлетворить уникальные требования клиентов.
Гибкие крутильные тросы
Гибкие крутильные тросы используются благодаря их способности выдерживать постоянное скручивание вокруг своей оси. Эти кабели в значительной степени зависят от робототехники и автоматизации из-за их способности тянуть вперед и назад, часто в сочетании с изгибающими и вращательными движениями. Стандартные приложения часто содержат повторяющиеся движения с фиксированным диапазоном движений. Наконец, гибкие кабели Torsional испытываются от 2 до 12 миллионов циклов, как и все другие гибкие кабели движения.
Технологии развиваются со все возрастающей скоростью: от одноруких производственных роботов до обычных бытовых роботов-пылесосов. Благодаря этим новым изобретениям и расширению существующих возможностей спрос на высокогибкие кабели постоянно растет. Независимо от того, требуется ли приложение непрерывной гибкости, гибкости при изгибе или даже гибкости при кручении, существуют кабельные решения для всех приложений, в которых присутствует движение.
Sycor Technology поставляет высокогибкие кабели с 1981 года и может удовлетворить практически любые требования к конструкции, которые могут возникнуть в вашем приложении. Если у вас есть какие-либо вопросы или опасения по поводу этих надежных кабельных конструкций, не стесняйтесь обращаться к одному из наших специалистов по кабельным системам.
[email protected]
T — 905-821-3591
S ycor Marketing
jpg»> Лента для шнуровки, шнур, W рэп
webtraxs.com/webtraxs.php?id=daburn&st=img» alt=»»>
Он изолирован гибкой экструдированной силиконовой резиной. Он предназначен для применения при высоких температурах, а также сохраняет свою гибкость при низких температурах. Он также предназначен для приложений с непрерывным изгибом. Подходит для военных и коммерческих применений, где важны гибкость и длительный срок службы. Силиконовый каучук обладает превосходными электрическими свойствами в тяжелых условиях эксплуатации и окружающей среды.
№
010″
254
381
другие наши силиконовые резиновые провода здесь.
