Провод ПУНП | Заметки электрика

Здравствуйте, дорогие посетители сайта http://zametkielectrika.ru.

Речь в сегодняшней статье пойдет о проводе марки ПУНП.

Я хочу рассказать Вам о том, что бытовой провод ПУНП категорически запрещено применять в электропроводках зданий и сооружений.

Но обо всем по порядку.

Расшифровка

Провод ПУНП расшифровывается, следующим образом:

  • П — провод
  • УН — универсальный
  • П — плоский

Иногда встречаются провода марки АПУНП. Разница их заключается только в материалах жил. В проводе ПУНП применяется медь. А в проводе АПУНП — алюминий.

Оболочка и изоляция жил у такого провода выполняется из ПВХ-пластиката, что позволяет его использовать, по словам завода-изготовителя, в сетях для освещения напряжением до 250 (В).



Провод ПУНП опасен

Без статистики никуда, поэтому и обратимся к ней за данными. Так вот, количество пожаров и аварийных ситуаций в электрических сетях по причине проводов и кабелей составляет приблизительно 55-65% от общего количества пожаров, возникших от электротехнических изделий.

Почему такой большой процент?

Одной из основной причиной является применение проводов ПУНП или АПУНП, которые произведены с несоблюдением государственных стандартов. Чтобы Вам не лезть в дебри всех этих ГОСТов, норм и ТУ, я Вам расскажу в чем именно опасен провод ПУНП.

Все дело в том, что бытовой провод ПУНП изготовляют по ТУ 16.К13-020-93. Нет, я не ошибся. Его до сих пор продолжают изготовлять, и тем более продавать в магазинах, и даже в крупных торговых центрах.

1. Сечение жил (электрическое сопротивление)

По ТУ 16.К13-020-93 допускается изготавливать провода с сечением жилы на 30% меньше от его номинального сечения. Например, у провода ПУНП сечением 2,5 кв.мм фактическое сечение жилы может быть 1,75 кв.мм, что приведет к не очень хорошим последствиям в виде перегрева проводов и дальнейшему короткому замыканию и пожару.

Кстати, прочитайте статью, как самостоятельно можно определить сечение кабеля по диаметру.

В настоящее время действует ГОСТ 22483-77, где прописаны все требования к токопроводящим жилам кабелей и проводов. Так вот выпуск провода ПУНП по ТУ 16.К13-020-93 не отвечает требованиям ГОСТ 22483-77 по электрическому сопротивлению жилы.

2. Толщина оболочки и изоляции жил

По ТУ 16.К13-020-93 допускается изготавливать провод ПУНП с толщиной оболочки и изоляции самой жилы не менее 0,3 (мм), что противоречит действующему ГОСТ 23286-78, где самая минимальная норма по толщине ПВХ-изоляции составляет 0,4-0,5 (мм).

Недостаточная толщина изоляции и оболочки провода ПУНП не обеспечивает требуемой электробезопасности.

Думаю, теперь Вам стало понятно по каким причинам провод ПУНП опасен и запрещен к применению.



Примеры несоответствий

Несколько дней назад, читатель моего сайта, Дмитрий прислал мне фото провода ПУНП с явно выраженными несоответствиями. Итак смотрите.

Вот этот самый провод ПУНП 2х2,5, купленный Дмитрием.

Этикетка провода ПУНП 2х2,5.

Дмитрий решил измерить диаметр купленного провода ПУНП 2х2,5 с помощью микрометра. Измеренное значение диаметра составило 1,5 (мм).

Что это значит?

А это значит, что купленный Дмитрием провод ПУНП 2х2,5 имеет фактическое сечение жилы, равное 1,76 (кв. мм), вместо 2,5 (кв. мм).

Далее Дмитрий решил провести измерение диаметра жилы другого купленного провода ПУНП 2х2,5.

У этого провода результаты измерений удивили еще больше.

Измеренное значение диаметра жилы провода ПУНП 2х2,5 составило 1,45 (мм). Рассчитаем его фактическое сечение:

Из расчета видно, что фактическое сечение жилы составляет 1,65 (кв. мм), вместо заявленных 2,5 (кв. мм).

И еще один пример, опять же от Дмитрия. Видимо ему стало принципиально интересно, какое же сечение у купленного им третьего провода ПУНП 2х4.

После проведения измерения диаметра жилы, результаты опять удивили.

Полученное значение измеренного диаметра составило около 2 (мм).

Рассчитав по той же формуле сечение жилы, получили фактическое сечение, купленного провода ПУНП 2х4, равное 3,14 (кв. мм), вместо заявленных 4 (кв. мм).

Выводы

Чем опасен ПУНП, мы уже разобрались. Теперь встает вопрос, что же делать?

Вопрос об этом постоянно поднимался и обсуждался, и однажды на собрании Ассоциации «Электрокабель» решили, что с 1 июня 2007 года ТУ 16.К13-020-93 считается аннулированным и дальнейшее производство, продажа и применение проводов ПУНП (АПУНП) запрещено.

Однако, фактически ситуация на рынке кабельной продукции не изменилась. Производители не качественных проводов и кабелей продолжают производить и продавать провода ПУНП, не отвечающих требованиям вышесказанных в статье  ГОСТов.

Что делать покупателям?

В следующих статьях я расскажу Вам как правильно выбрать марку кабелей и проводов для электропроводки квартиры, дачи и т.п., а также подробно разберем как их купить, чтобы они полностью соответствовали всем требованиям ГОСТ. Следите за обновлениями на сайте, либо подпишитесь на новые статьи, и уведомление о выходе новой статьи придет к Вам на почту.

P.S. Ну вот, в принципе это все, что я хотел Вам рассказать. Делайте выводы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Провод ПУНП расшифровка и характеристики. ПУНП провод запрещен

Совсем недавно при прокладке электропроводки среди других марок кабелей использовался провод ПУНП. Он удобен в работе и сравнительно дёшев, однако об этом кабеле есть большое количество негативных отзывов на электротехнических форумах.

Сейчас техусловия для производства этого провода отменены, а сам он снят с производства. Это связано с большим количеством возгораний проводки и вызванных этим происшествием пожаров. . У этих ситуаций есть несколько причин, которые подробно рассматриваются в этой статье.

Предыстория

В период с 1993г. по 2007г. производство проводов производилось по ТУ 16.К13-020-93. Эти техусловия позволяли изготавливать дешёвые марки кабелей, такие, как ПУМП и аналогичные ему виды. Благодаря низкой цене эта продукция использовалась для прокладки электропроводки и была популярной у населения и монтажных организаций.

Пользуясь большим спросом, некоторые производители кабельной продукции начали выпуск этих изделий плохого качества по заниженным ценам.

Из-за стремления некомпетентных заказчиков и монтажных организаций удешевить монтаж или замену электропроводки провод ПУНП низкого качества оказался более конкурентоспособным. Это привело к прекращению производства проводов высокого качества.

Расшифровка маркировки ПУНП

Как и у других видов кабельно-проводниковой продукции, в названии провода ПУНП расшифровка указывает на его основные параметры:

  1. П - провод;
  2. УН - универсального назначения;
  3. П - плоский.

Отсутствие первой буквы "А" указывает на то, что токопроводящие жилы медные.

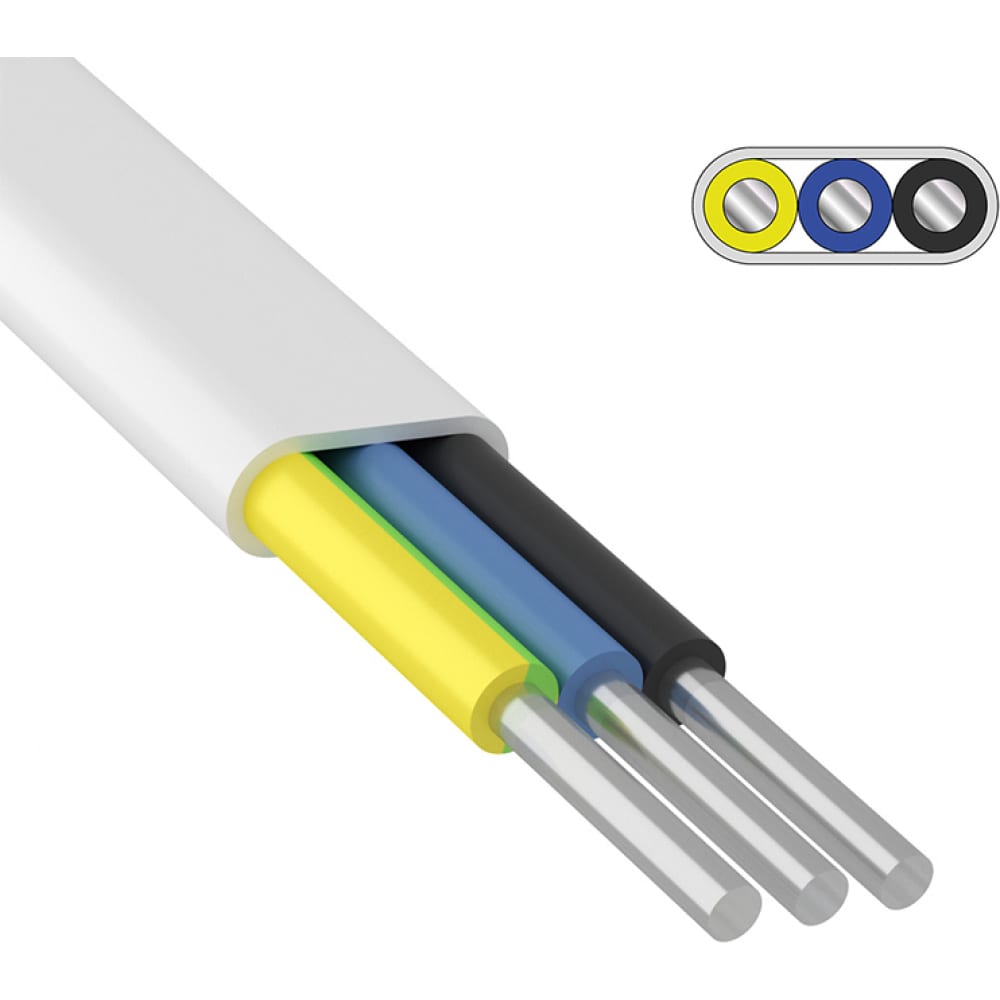

Информация! Есть модификация провода АПУНП. Это алюминиевый провод, но его качество ещё хуже, чем у медного ПУНП.

Технические характеристики провода ПУНП

Изоляция отдельных токопроводящих жил и внешняя оболочка кабеля изготавливаются из ПВХ-пластиката. Количество жил составляет 2-3 штуки, что достаточно для большинства линий домашней электропроводки. Производители ПУНП утверждают, что провод допускается использовать в сети 220В.

Температура окружающей среды, при которой кабель сохраняет работоспособность от -15 до +50°С, допустимый нагрев во время работы не более 70°С.

Статистика пожаров в быту, электротранспорте и на производстве из-за неисправностей электротехнических элементов показывает, что более 60% из них составляют возгорания кабелей. Есть несколько причин этого явления:

  • несоответствие автоматических выключателей номинальному току проводов;
  • плохой контакт в месте подключения или переходной коробке;
  • некачественный кабель.

Если первые две причины можно обнаружить визуально и есть возможность их устранить, то качество провода визуально определить невозможно.

Поэтому при приобретении провода приходится доверять фирме-производителю.

Наиболее часто встречающимися недостатками, приводящими к выходу из строя кабелей, являются следующие:

  • Недостаточное сечение токопроводящей жилы. В проводах, изготовленных по отменённым техусловиям, оно часто заниженное на 30%. При попытке пропустить через провод ток, соответствующий заявленному сечению, он перегревается, и изоляция на проводе размягчается, что приводит к короткому замыканию.
  • Изготовленная из вторсырья изоляция. Такая оболочка теряет свои свойства при нагреве до температуры, меньше указанной в параметрах кабельных изделий.

Поэтому, несмотря на то, что у провода ПУНП технические характеристики

позволяют использовать его для прокладки электропроводки, его применение может привести к аварии. Это относится также к маркам АПУНП, ПБНГ и другим, изготовленным по сейчас отменённым техусловиям.

Область применения

До отмены ТУ 16.К13-020-93 провода ПУНП были разрешены для монтажа квартирной электропроводки. В период действия этих техусловий его применяли даже в качестве вводного кабеля в квартиру. Некоторые недобросовестные электромонтажники используют его до сих пор.

Способ прокладки провода ПУНП не влияет на надёжность его работы. Он одинаково опасен при использовании при скрытой, при открытой проводке, а также при прокладке в трубах или лотках. На улице для временного подключения электроприборов зимой его также применять нецелесообразно.

Материал изоляции не рассчитан на работу при температуре ниже -15°С.

Важно! Согласно ПУЭ п.2.1.48 не допускается использование кабельно-проводниковой продукции не по назначению. Поэтому оптимальным материалом для прокладки электропроводки является кабель ВВГнг, при его отсутствии допускается применение ВВГ. Временное подключение электроприборов можно производить гибкими проводами ПВС и ШВВП.

В чем заключается опасность провода ПУНП

Статистика пожаров показывает, что количество возгораний из-за неисправных электроприборов, розеток и других устройств составляет около 40% от общего количества возгораний электротехнических изделий. БОльшая часть причин аварий приходится на кабельно-проводниковую продукцию. Причины этого в неправильном выборе сечения токопроводящих жил, устройств защиты и некачественных кабелях, изготовленных с заниженным сечением и изоляцией, сделанной из вторсырья.

Самыми известными марками кабельно проводниковой продукции ненадлежащего качества являются ПУНП и АПУНП, изготовленные не по действующему ГОСТу, а по отменённым техническим условиям. Несмотря на то, что ТУ 16.К13-020-93 давно отменены, некоторые производители продолжают ими пользоваться и производить кабель ПУНП, но под другим названием и он продаётся на оптовых базах и даже некоторых магазинах.

Есть ряд причин, по которым провод ПУНП запрещен к выпуску и эксплуатации.

1. Заниженное сечение жил

Провода ПУНП не отвечают условиям действующих нормативов по требованиям к сопротивлению токопроводящих жил.

Так изготовление провода ПУНП по ТУ 16.К13-020-93 не соответствует ГОСТ 22483-77, в котором прописаны требования к токопроводящим жилам проводов и кабелей.

По отменённым техусловиям для экономии материала и уменьшения себестоимости провода допускается выпуск кабелей с заниженным сечением токопроводящей жилы на 30% от указанного. Естественно, большинство производителей именно так и поступают.

В частности, медная жила сечением 2,5мм и, согласно ПУЭ, рассчитанная на номинальный ток при открытой прокладке 30А, может иметь реальное сечение 1,75мм и перегреваться при токе выше 25А.

В результате электропроводка, выполненная этими проводами, будет перегреваться, изоляция станет мягкой или даже расплавится. Это приведёт к короткому замыканию и пожару.

2. Толщина оболочки и изоляции жил

Согласно требованиям действующего ГОСТа толщина изоляции должна быть не менее 0,4-0,5мм. Этого достаточно для обеспечения длительной безаварийной работы оборудования. В отличие от этих стандартов, ТУ 16.К13-020-93 допускают изготовление проводов с изоляцией толщиной 0,3мм.

Такая оболочка легче повреждается при монтаже и размягчается в случае перегрева.

3. Изоляция из горючего материала

Изоляция и оболочка кабелей марок ПУНР, ТРБН и других, изготовленная из полиэтилена, является легковоспламеняемой. Из-за этого перегрев или замыкание в одном месте приводит к воспламенению всего провода.

Вопрос о недопустимости изготовления и продаж продукции с изоляцией из этого материала неоднократно обсуждался на заседаниях членов Ассоциации "Электрокабель".

Какими нормативными документами запрещен провод ПУНП

Типичным представителем опасной для эксплуатации продукции, выпущенной по отменённым техническим условиям, являются провода марок ПУНП, АПУНП, ППБН и другие. Требования отменённых техусловий по электросопротивлению токопроводящих жил не соответствуют стандартам, что позволяет занижать сечение проводов на 30%. Такие кабеля перегреваются при работе и расплавляют изоляцию.

Это приводит к короткому замыканию между жилами и воспламенению оболочки. Кроме того, толщина изоляции, указанная в ТУ 16.К13-020-93 не обладает достаточной электробезопасностью.

В связи с высокой пожароопасностью этой кабельной продукции решением Ассоциации действие ТУ 16.К13-020-93 было отменено с 01.06.2007 г. Несмотря на это решение, производство и продажа кабеля ПУНП продолжается. Недобросовестные производители изготавливают кабельную продукцию, не соответствующую по своим параметрам ГОСТу 23286-78.

Для увеличения количества продаваемых кабелей дискредитированное название ПУНП они заменяют на ПУНПбм, ПУГНП, ПБПП и другие. Из-за этих недостатков кабель ПУНП не может получить сертификат по соответствию ГОСТу 22483-77 и ГОСТу 23286-78 и его нельзя испльзовать для прокладки электропроводки и подключения оборудования.

Эти провода решением Ассоциации "Электрокабель" запрещены и, после прочтения этой статьи, понятно, в чём опасность использования этого кабеля для прокладки электропроводки или временного подключения электроприборов, несмотря на то, что некоторые производители продолжают выпуск, а продавцы уверяют в безопасности его применения.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Страница не найдена – El-brus

Все категорииЛакокрасочные материалы   Клей      Анкер химический      Клей для напольных покрытий      Клей для обоев      Универсальный клей      Холодная сварка, Клей ЭДП, Поксипол      Жидкие гвозди      Клей для дерева      Клей ПВА      Клей Специальный      Клей термостойкий      Клей МОМЕНТ   Краска      Грунт ГФ-021      Краска аэрозольная      Краска водно-дисперсионная      Краска масляная МА-15      Краска резиновая      Краска специального назначения      Эмаль         Эмаль акриловая         Эмаль грунт         Эмаль для пола         Эмаль для радиаторов         Эмаль износостойкая         Эмаль НЦ-132         Эмаль ПФ-115         Эмаль термостойкая   Пропитки      Средство защитно-декоративное для древесины      Защитные средства для древесины      Морилка   Герметики   Колер   Лак   Монтажная пена   Растворители и очистителиВентиляция   Анемостаты и диффузоры   Вентиляторы   Воздуховоды алюминиевые гофрированные   Воздуховоды ПВХ   Выход стенной   Люк пластмассовый   Люк металлический   Площадка торцевая металл/пластик   Решетки вентиляционные      Решетки ПВХ      Решетки стальные   Соединительно-монтажные элементыИнструмент   Абразив      Брусок точильный      Бумага шлифовальная      Губка для шлифования      Диски алмазные      Диски отрезные/пильные      Диск шлифовальный обдирочный      Круги заточные/лепестковые      Лента бесконечная      Сетка абразивная      Чашка алмазная зачистная      Шарошки      Щетки для дрели и УШМ      Щетки по металлу   Ручной инструмент      Инструмент по кафелю и стеклу      Штукатурно-малярный инструмент         Терки, полутерки, гладилки         Валики         Кельмы и ковши         Ведра, тазы, ванночки малярные         Кисти         Крестики для плитки, клинья         Маркер и карандаш         Насадка-миксер         Отвесы         Правила         Шнуры отбивочные, строительные         Шпатели и цикли      Пистолеты для пены и герметиков      Инструмент по гипсокартону      Столярно-слесарный инструмент         Ключи         Бородки и кернеры         Зубила         Кабелерезы         Молотки, кувалды, кирки, киянки         Болторезы         Набор инструментов         Напильники и надфиль         Буравчики и дрель ручная         Заклепочник         Гвоздодеры и лом         Стеклодомкрат         Пистолеты клеевые         Стамеска         Степлер мебельный         Ножницы по металлу         Нож         Отвертки         Пилы         Рубанок         Съемник стопорных колец         Резцы по дереву         Струбцины и тиски         Стусло         Топоры и колуны      Инструмент для вязки арматуры      Губцевый инструмент      Измерительный инструмент   Аксессуары для ручного инструмента      Гвозди для пневматического нейлера      Скобы для степлера      Стержни для пистолета клеевого      Заклепки для заклепочника      Рукоятка для молотка и кувалды      Лезвие для ножа      Полотно для пилы      Рукоятка для топора   Электроинструмент      Паяльное оборудование      Аппарат для сварки полипропиленовых труб      Газонокосилки      Дрели и шуруповерты      Ленточно-шлифовальная машина      Лобзик, пила      УШМ (болгарки)      Шлифмашина вибрационная, рубанок      Мойка высокого давления      Краскопульты      Сварочный аппарат      Точило      Фен строительный      Фрезер   Аксессуары для электроинструмента      Аксессуары для дрели      Аксессуары для сварки      Коронки      Нож для электрорубанка      Полотна для электролобзика      Сверла, буры, зубила, пики         Буры по бетону         Пики         Сверла по бетону         Зенкер         Зубила для электроинструмента         Сверла по дереву         Сверла по металлу         Сверла по газо- и пенобетону         Набор         Сверло фрезерное         Сверло по керамике      Свеча зажигания      Пильная цепь      Шина для бензопилы      Аксессуары для УШМ      Средство для пайки      Масло моторное, цепное      Лески, катушки, диски   Средства защиты      Маски, очки, жилеты и прочее      Щитки лицевые      Удерживающая система      Перчатки и руковицыСад и огород   Почвогрунт      Земля      Дренаж      Удобрения   Пленка   Товары для рассады и растений      Вазоны/кашпо/ящики      Дуги/шпалеры/парник      Семена      Инвентарь для рассады      Средства защиты растенийСантехника   Гидроаккумулятор   Канализация      Внутренняя канализация ПВХ         Заглушка и зонт         Крестовина         Муфта         Отвод         Переход         Ревизия, аэратор, обратный клапан         Тройник         Труба         Хомут      Дренажные трубы      Манжета      Наружная канализация ПВХ         Заглушка         Муфта         Отвод         Переход         Ревизия         Тройник         Труба      Люк полимерно-композитный   Металлопласт      Коллектор МП      Кран металлопласт      Крестовина металлопласт      Муфта металлопласт      Тройник металлопласт      Труба металлопласт      Уголок металлопласт      Инструмент для металлопласта      Комплектующие для металлопласта   Насосы      Реле давления   Отопление      Бак расширительный      Водонагреватель      Воздухоотводчик      Группа безопасности      Клапан предохранительный      Радиаторы, комплектующие, сушилки      Котел отопительный      Кран для радиатора      Насос циркуляционный      Редуктор давления      Теплоносители      Термометр/манометр      Терморегулятор      Трубы для отопления      Штуцер 3-5 выводной   ПНД      Заглушка ПНД      Кран ПНД      Муфта ПНД      Отвод ПНД      Тройник ПНД      Труба ПНД      Обратный клапан      Седелка-крепление для ПНД   Полипропилен      Инструменты для полипропилена металлопласта      Коллектор ППР      Краны шаровые, вентили ППР      Крестовины      Муфта      Настенные комплекты      Труба РР      Обвод      Опора      Тройники      Угольники      Фильтр косой PPR   Газ      Вставка диэлектрическая      Баллон газовый      Газ в баллончиках      Горелка газовая      Кран газовый      Плита газовая      Подводка для газа      Шланг, редуктор, манометр   Краны шаровые латунь, вентили, коллекторы      Вентиль и задвижка      Коллектор      Кран для подключения санприборов      Кран с носиком      Кран шаровой простой      Кран шаровой “мини”      Кран шаровой “американка”      Кран шаровой “BUGATTI”      Кран шаровой трёхходовой      Краны специального назначения   Сантехнические принадлежности      Аксессуары для ванной комнаты и туалета      Вантуз, трос для прочистки унитаза      Крепления сантехнические      Лейки, шланги для душа, душевые стойки, держатели      Смесители         Смесители для кухни         Смесители для раковины         Смесители гигиенические   Мойка, умывальник, поддон душевойСкобяные изделия   Доводчики, пружины дверные   Глазок дверной   Замки      Замки врезные      Замки велосипедные      Замки навесные      Замки накладные      Замки мебельные, почтовые и проч.   Защелки дверные   Кронштейны   Личинки и аксессуары   Мебельные комплектующие   Вешалки и крючки   Профили и трубы алюминиевые   Ограничитель оконный   Петли   Проушины   Шпингалеты, крючки, засовы   Фиксаторы дверные   Ручки дверные и оконные   Уголки оконные   Упоры дверные   Крепеж      Монтажный комплект      Анкер регулировочный      Держатели для зеркала      Уголок крепежный, пластина, скоба      Лебедка      Такелаж (Грузовой крепеж)         Цепи         Карабины         Коуш         Крюк S         Ролик-блок         Рым-болт, рым-гайка         Талреп         Трос         Вертлюг         Зажим троса      Метизы         Глухари         Шуруп-костыль, кольцо, полукольцо         Саморезы            Саморезы по дереву            Саморезы для сэндвич-панелей            Саморезы по металлу            Саморезы ПШО и ПШС         Шуруп по бетонуСтроительные материалы   Сухие смеси      Наливной пол      Шпаклевка      Штукатурка      Затирки      Шпатлевка готовая      Гидропломба      Жидкое стекло      Добавки пластификаторы      Жаростойкие смеси      Клей сухой      Смеси      Добавки противоморозные      Сетка стеклотканевая   Адгезионные материалы      Бетоноконтакт      Грунтовка   Изоляционные материалы      Полиэтилен вспененный      Гидроизоляция      Термоизоляция      Тепло-звукоизоляция   Кровля и фасад      Гибкая черепица/Профлист/Рубероид      Водосточная система         Крепление         Конек         Отлив         Труба         Желоб и заглушка         Прочее   Листовые материалы   Поликарбонат   Пиломатериал      Вагонка      Доска обрезная      Доска пола      Доска строганная      Столярные изделия         Наличник         Раскладка и штапик         Лестницы и комплектующие         Двери межкомнатные         Мебельные щиты         Окна деревянные         Плинтус      Имитация и блок-хаус   Декоративно-отделочные материалы      Жесткие обои      Плинтус полистирол      Панели ПВХ      Плинтус ПВХ и комплектующие      Раскладка под плитку      Угол ПВХ      Подоконник ПВХ   Пороги металлические   Асбестоцементные материалы   Комплектующие для каминов и печей   Заборы и ограждения   Металлопрокат      Арматура и квадрат      Полоса      Проволока      Сетка сварная      Сетка тканая      Труба профильная      УголокЭлектрика   Автоматы      Автомат АВВ      Автомат ИЕК   Блоки      Блоки открытой установки      Блоки скрытой установки   Боксы      Боксы ОУ      Боксы СУ   Вилки   Выключатели, переключатели   Гофра, хомуты, клипсы, скобы      Гофра (ПВХ, Металлорукав)      Дюбель-хомут      Клипса и комплектующие для гофры, скоба металл      Скоба для э/провода      Хомуты   Звонки   Измерительные приборы, Трансформаторы, Реле, Термометры   Изолента, Термоусадка   Кабель-каналы   Клеммы, зажимы/сжимы   Колодки   Лампы      ДРВ/ДРЛ/ДНаТ      Лампы для растений      Лампы зеркальные      Лампы инфракрасные      Лампы накаливания      Лампы для светильников      Лампы галогенные      Лампы светодиодные   Переходники   Подрозетники   Провода, изоляторы      Изоляторы      Провода      СИП      TV-провод, телефония, интернет   Прожектора, Датчики движения, Фотореле   Разьемы, Штекеры, Наконечники   Патроны   Рамки для розеток и выключателей   Распаячные коробки   Розетки и штепсельные гнезда      Штепсельные гнезда      Розетки   Светильники и корпусы светильников      Бра      Корпусы светильников      Комплектующие к светильникам      Люстра      Светильник для бани и сауны      Светильник для растений      Светильник с цоколем Е14 и Е27      Светильник LED      Светильник люминисцентный      Светильник настольный      Светильник-ночник      Светильник переносной   Ленты LED и адаптеры питания   Телефония, интернет, телевидение   Тройники и четверники   ТЭНы   Удлинители и сетевые фильтры   Шины и DIN-рейки   Фонари      Фонари КОСМОС и CAMELION      Фонари ЭРА и ТРОФИ      Фонари налобные   Щитки   Элементы питанияТовары для дома   Банные штучки   Автомобильные аксессуары   Товары для кухни      Клеенка, скатерти   Товары для уборки   Лестницы   Бытовая химия      Антисептики   Товары для ванной   Поролон, обивка, уплотнители для дверей/окон и пр.

расшифровка, запрет и особенности применения

Рынок электротехнической продукции предоставляет потребителю большой выбор нужной ему кабельной и проводниковой продукции. Низкая цена сделала популярным кабель ПУГНП. Свойства, технические характеристики, особенности применения, безопасность эксплуатации – эти вопросы вызывают объяснимый интерес людей. Статья проводит обзор, помогает сделать выбор.

Расшифровка марки, назначение, характеристики, особенности применения

Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно. Выпускается двух, трех проводном исполнении. Фото показывает общий вид.



Расшифровка маркировки ПУГНП определена ТУ, звучит так:

  • П – провод установочный;
  • У – универсальный;
  • Г – гибкий, жила скручена из большого количества тонких медных проволок;
  • Н – низкий порог электрической прочности;
  • П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

  • Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

  • Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

  • Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
  • Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
  • Слой изоляции, оболочки, не менее 0,4 мм;
  • Диапазон температуры эксплуатации: -15 ÷ 50°С;
  • Относительная влажность, до: 98%.

Монтаж, эксплуатация

Провод ПУГНП требует при покупке проверки диаметра жилы предлагаемого товара. Заниженные результаты измерения более чем на 15% являются основанием для отказа от покупки, либо пересмотра цены в сторону уменьшения, с соответствующей корректировкой списка приобретаемых материалов.

  • Обязательна проверка цвета жилы на свежем срезе. Через увеличительное стекло, материал должен выглядеть однородным, без пятен и помутнений, иметь выраженный яркий медный цвет;
  • Рекомендуется приобретать этот провод с небольшим, увеличенным на один шаг от табличных значений, запасом. Обязательно обеспечить смонтированную сеть надежным автоматом защиты. Для уменьшения токовой нагрузки, при большом количестве потребителей, разбивать схему проводки на достаточно большое количество отдельных групп;
  • Провода, излучая электромагнитное поле, оказывают воздействие друг на друга, если расстояние между ними не велико. При совместной прокладке, допустимая токовая нагрузка, мощность не должны превышать значений таблицы:
Зависимость допустимой мощности и токовой нагрузки, кВт/А от количества проводов совместной прокладки
Номинальное сечение жилы, мм20.7511.52.546
Диаметр жилы0.981.131.381.782.262.76
Мощность/ток
кВт/А
Один провод2,86/133,3/154,4/205,94/277,92/3610,12/46
Два провода2,64/123,08/143,74/175,28/247,48/349,02/41
Три провода 2,42/112,86/133,3/154,84/226,82/318,14/37
Четыре и более2,2/102,64/123,08/144,63/215,94/277,7/35
  • ПУЭ требует обжать специальным наконечником или залудить зачищенные концы провода при соединениях под винт клеммы;
  • Для уменьшения притока воздуха при возможном возгорании изоляции из-за перегрева, нужно избегать прокладки в кабельных каналах, строительных пустотах. Под слой штукатурки укладку делать без использования гофрированной трубы;
  • При монтаже в неотапливаемом помещении запрещается вести прокладку при температуре воздуха менее -15°С.

Пояснения по запрету

Запрет на производство, продажу продукции, подпадающей под описание отмененным ТУ 16.К13-020-93, был введен Ассоциацией производителей «Электрокабель» в 2007 году. Касается только производителей — участников указанного сообщества. Производства, не члены Ассоциации, продолжают изготавливать подобные провода, иногда изменяя название, например ПУНП, ПУГНП, ПБПП, ПБПГ, АПВН, ППБН, ПЕН.

Беда в том, что предприятия имею право разрабатывать собственные ТУ, определяя характеристики продукции, заниженные по отношению требований ГОСТ. Недобросовестные производители, для экономии применяемых материалов, занижают поперечное сечение жил, уменьшают толщину слоя изоляции, оболочки. Вместо стандартного пластиката ПВХ может использоваться винил низкого качества, обосновывая это наличием в их ТУ пункта о допустимом рабочем напряжении 250В (по ГОСТ 660В). Получив сертификат, имеют возможность продавать товар по низким, по отношению к нормальной продукции, ценам.

Использование фактически бракованного материала некомпетентным или бессовестным подрядчиком на монтаже электросетей, может дать печальный результат.

ТУ нормирует сопротивление, не совпадающее со стандартом. Это делает возможным выпуск продукции с заниженным до 25% значением, что может создать проблемы. Изоляция (не менее 0,3 мм) не обладает необходимой электрической прочностью.

Несоответствие истинных значений параметрам ГОСТ опасно созданием аварийных ситуаций, связанным с высокой вероятностью пробоя изоляции, возникновением короткого замыкания с последующим возгоранием.

Применяя провод ПУНГП вместо более дорогой, но проверенной марки, нужно максимально тщательно проверить качество.

Соответствующие ГОСТу кабели и провода будут стоить, вероятно, дороже. Выполнение условий монтажа, выбор параметров материала соответственно требованиям ПУЭ, позволит построить эффективную надежную сеть. Во всех случаях применения кабель ПУГНП может быть заменен, например, кабелями ВВГ, импортным NYM.

Провод ПУНП/ПУСП 2х4 ГОСТ

Название:

Артикул:

Текст:

Выберите категорию:
Все Кабельно-проводниковая продукция » ВВГ, ВВГнг, ВВГнг-LS, ВВГнг-FRLS »» ВВГ, ВВГнг, ВВГнг-LS, ВВГнг-FRLS до 50 кв.мм »» ВВГ, ВВГнг, ВВГнг-LS, ВВГнг-FRLS свыше 50 кв.мм »» КГВВ » КГ, КГ-ТП, КГ-ХЛ, РПШ, РПШэ »» КГ, КГ-ТП, КГ-ХЛ »» РПШ, РПШэ » АВВГ, АВВГнг, АВВГнг-LS, АВбШВ+ Сшитый ПЭ »» АВВГ, АВВГнг, АВВГнг-LS до 50 кв »» АВБШв, АВБШвнг и т.п. »» АПВБШв, АПВБШп, АПВПу и т.п. »» АВВГ, АВВГнг, АВВГнг-LS свыше 50кв » ААБл, АСБл, ААШв + (вся БПИ) »» ААБл, АСБл, ААШв » АКВВГ, КВВГ Контрольный кабель »» КВВГ, КВВГнг, КВВГнг-LS »» КВБШв, КВБШвнг, КВБШвнг-LS »» АКВВГ, АКВБШВ и т.п. » АПУНП, АППВ, ПВС, ПУНП, ПУГНП, ШВВП »» АПУНП, АППВ »» ПВС »» ПУНП, ПУГНП »» ШВВП » СИП »» СИП-4 » АПВ, ПуВ, ПуГВ, НВ »» АПВ »» ПуВ (ПВ-1) »» ПуГВ (ПВ-3) »» НВ » КММ, МКШ, МКЭШ, МГШВ, МГТФ, МКЭКШв »» КММ »» МКШ, МКЭШ »» МГШВ, МГШВэ »» МГТФ »» МКЭКШв » РК, RG, UTP, П-274, ТПП, ТСВ, КСПВ, ПКСВ »» РК, RG, SAT »» UTP, FTP, КВП, КВПэф, КИП »» ТППэп, ТСВ »» П-274, КСПВ, ПРППМ » Термостойкий провод РКГМ, ПВКВ, ПРКА »» Термостойкий провод РКГМ, ПВКВ, ПРКА » Эмальпровод ПЭТВ, ПЭТ »» Эмальпровод ПЭТВ, ПЭТ » ВПП, КВВ водопогружные »» ВПП, КВВ (водопогружные) » БПВЛ, БПДО »» БПВЛ, БПДО » Для видеонаблюдения, пожарной сигнализации »» Для видеонаблюдения, пожарной сигнал » Автомобильный провод ПГВА »» ПГВА » ВБШв+ сшитый ПЭ »» ВБШв, ВБШВнг, ВБШвнг-LS и т.п. Кабеленесущие системы и аксессуары » Наконечники и гильзы » Кабель-каналы и аксессуары » Трубы гофрированные, гладкие и аксессуары » Лотки кабельные и аксессуары » Металлорукав и аксессуары Приборы, инструменты » Измерительные приборы » Ручной инструмент » Электроинструменты » СИЗ Низковольтное оборудование » Счетчики » УЗО » Реле » Ограничители » Стабилизаторы » Силовые разъемы » Автоматические выключатели » Выключатели-разъединители » Дифференциальные автоматы » Контакторы и комплектующие » Кнопки, лампы ,посты » Колодка клемная » Комплектация дин » Плавкие вставки и основания » Трансформаторы тока, ящики ЯТП, ОЩВ » ЯБПВ, ЯБПВУ, ЯРПП,шины медь и алюминий » Концевые выключатели Арматура кабельная, изделия для электромонтажа » Изолента » Хомуты, площадки, бирки и т.п. » МЕТИЗЫ » Сжимы » Арматура СИП, А, АС » Муфты кабельные » Сальники Светотехника » Светильники пылевлагозащищенные » Светильники офисные "Армстронг" » Комплектующие для светильников (Дросс, ИЗУ » Датчики движения, фотореле » Лента светодиодная и комплектующие » Люстры » Светильники точечные » Светильники ЛПО IP20 » Светильники растровые и панели » Прожекторы » Светильники линейные » Консольные » Светильники аварийные » Светильники НПО, НПП, НСП » Патроны » Лампы »» Галогенные, МГЛ »» Накаливания ЛОН, МО »» Люминисцентные »» Лампы ДРИ, ДРЛ, ДНАТ и тп »» Светодиодные » Настольные, фонарики » Бактерицидные светильники, облучатели, рециркуляты » Даунлайты Шкафы, щиты, боксы » Сборка щитового оборудования ООО "Электротех" » Пластиковые боксы и аксессуары » Металлические щиты IP31 и аксессуары » Металлические щиты IP54 и выше и аксессуары Электроустановочные изделия, удлинители » Schneider Electric ГЛОССА бежевая (СП) » Schneider Electric ГЛОССА белая (СП) » Schneider Electric ГЛОССА цветная (СП) » Schneider Electric ХИТ (ОП/СП) » Schneider Electric ЭТЮД (ОП) IP20/IP44 » Schneider Electric АТЛАС бежевая (СП) IP20/IP44 » Schneider Electric АТЛАС белая (СП) IP20/IP44 » IEK Гермес (IP44) и Гермес PLUS (IP54) » IEK ФОРС (ОП) IP54 » IEK ОКТАВА (ОП) IP20 » IEK Кварта (СП) IP20 » Легранд » Каучуковые розетки и вилки » Вилки, заглушки и т.п. » Коробки » Удлинители, сетевые фильтры, колодки д/удл Распродажа электротоваров » Распродажа электроустановочных изделий Электродвигатели » двигатели 3ф Электроника

Производитель:
ВсеTDMТомский ЭЛЗIEKЭРАPHILIPSUNIVersalDKCЛисмаКонцерн ЭнергомераWoltaБРЭКСКосмосОнлайтЗЭТАМОНЭЛ (г. Вологда)GreenelCamelionМЛ ГРУППSchneider ElectricOSRAMКЭАЗEKFСтальконструкцияJazzwaySIEMENSКалашниково (КЭЛЗ)ХХХNavigatorLLT (ASD)DEKraftBELLIGHTКВТБЕЛТИЗАрзамасский кабельный заводКабель-С СамараПромрукавЭколаUnielPROCONNECTККЗ (Калужский кабельный завод)Завод ЭМИ КурганHegelУрал ПакFeronСарансккабельСпецстройНКЗ (Нефтегорский кабельный завод Самара)RexantКОНКОРДРЭМЗ (г. Рыбинск)RUCELFSmartbuyFortisflexЦентрстройсветU-пластЭЛЕТЕХSylvaniaASDЦВЕТЛИТВолгодонский кабельный заводАТЛАСMakelКомледАрдатовский светотехнический завод (АСТЗ)КавказкабельКАБЭКСВладасветТ-пластКостромаООО Потенциал (г. Козьмодемьянск)СнабмонолитTech-KrepECONEXСветовые решенияВКЗСПГК Орловский кабельный заводСмоленский кабельный заводРСК (ООО "РЕГИОНАЛЬНАЯ СЫРЬЕВАЯ КОМПАНИЯ" г.Самара)ЭМ-кабель (г.Саранск)СтроительОрдерABBСветовые ТехнологииУралПластПартнер-ЭлектроGALADVartonФКУ ИК-1 УФСИН России по Костромской области ЭлтиКОАКСИАЛSkyNet (Россия)ЗСП (ООО «Завод Световых Приборов»)ООО «Элтрос» г.ПодольскЮВЕЛТAvalonGloboMassiveShetaleЧПТУП ВЭТП Свет ВитебскУЗОЛАООО « ТД Урал ПАК»Кабельный завод АЛЮР (Псковская обл, г. Великие Луки)МОСКАБЕЛЬЭлкаб КЗООО "Рыбинский кабельный завод"ПАРИТЕТНИЛЕДЛЕПТОНМоскабель ФуджикураСпецкабельСПКБ-ТехноРосдюбельLegrandBJCFedeSimonPowermanДИПИнкотексСибртехОКЗ (Орловский кабельный завод)Gunsan (Турция)BJC (Испания)Витебское электротехническое предприятие Свет ЧПТУПЭФФЕСТООО "ДИП" г.СмоленскДЭКShetale ElectronicЭлектротехникNEXELРТ-кабельIN HOMEАльфакабельUltraflashTechnoluxЛюмсветVI-KOКитайHagerЭлектрофидерФокусИнтерсколLEDcraftСЕКТОР ЭНЕРГОФАZAMutlusanRuVinilСникспроизводитель Кашинский завод электроаппаратуры ОАОКашинский завод электроаппаратуры ОАОСектор-ЭнергоКсенонЯрославский кабельРЭК-PRYSMIANВЭКЗ (Волжский Электро-Кабельный Завод)АКЗLEZARDWhitechemHelvarTekforПо СпецавтоматикаЭлектростандартMassive (Бельгия)GLOBO (Австрия)GeniledРЕСАНТАВатраМеандрZKabelEUROSVETMastechVIKOМФК ТЕХЭНЕРГОЧеркесский завод НВА ОАОБел. Церковь«Юрьев-Польский завод «Промсвязь»ЧЭАЗЭкоЛюксFEMANООО Электротехнический завод г.КалугаКМ-профильLinelНОВАТЕК-ЭЛЕКТРОГК РУБЕЖLightLuxКадошкинский электротехнический заводООО ЭлектротехООО ТПК "Электроспециндустрия"UplastООО Электротех (комплектующие IEK)ООО «РЗКА»Кабельная арматураРЗКАEcolaВолжский Электро-Кабельный Завод (ВЭКЗ)Калужский кабельный завод (ККЗ)ТЕХЭНЕРГО МФКЭлектроспециндустрия ООО ТПКЗАВОД ПРИПОЕВ И СПЛАВОВРыбинский кабельный завод ОООАрзамасский кабельный завод (АКЗ)РЭМЗБелая ЦерковьПЭМИ ОАОЮрьев-Польский завод «Промсвязь»Нефтегорский кабельный завод (НКЗ)Урал ПАК ООО ТДЭЛИКС ОООЭлектротехнический завод ООО г.КалугаВОРОНЕЖСКИЙ ЗАВОД КОНТАКТНОЙ АППАРАТУРЫ ОАОЭМ-кабельТехномаркет ООО ПКФМайлуу-Сууйский ламповый завод ОсООПотенциал ООО (г. Козьмодемьянск)РЕГИОНАЛЬНАЯ СЫРЬЕВАЯ КОМПАНИЯ ООО (РСК)ГарнизонЭНЗА ООО ТДСпецавтоматика ПОЭнергомераSafelineNE-ADФАЗАSAFFITУРАЛЭЛЕКТРОСВЕТОБАЛТПРОМGeneralFITМеркурийОреолМталлистЗЭТАРУСДмитров-кабельЭлпрокабельМастер ТокаХУБИКСБАЛАНСЭНЕРГОСенсор ЗАОНПО Кабель-СТемир

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Технические характеристики провода ПУНП

Промышленность производит большое количество различной кабельной продукции. Одной из которых является провод ПУНП. В статье расскажем про его назначение, виды и основные технические характеристики.

Внешний вид ПУНП с двумя жилами

Назначение провода ПУНП

ПУНП предназначен для прокладки осветительных и розеточных сетей в жилых, административных и промышленных объектах, для подключения слаботочных приборов напряжением не более 250 В. Его можно прокладывать различными способами:

  • Методом открытой проводки;
  • В кабельканалах;
  • В гофрированных трубах;
  • В штробах под штукатуркой;
Пример укладки провода ПУНП в штробы
  • По воздуху между опорами на стальных тросах и под землей в пластиковых, металлических или асбестовых трубах.

Во всех случаях необходимо соблюдать требования, предъявляемые ПУЭ к каждому виду проводки. В некоторых случаях Правила устройства электроустановок ограничивают использование открытой проводки ПУНП, в банях, бассейнах и других объектах с повышенной влажностью. В этих случаях рекомендуется использовать провода с резиновой изоляцией, ПУГНП или ПРГН имеющие лучшие свойства защиты от влаги. Возможны и другие ограничения связанные с технологическими процессами на производствах.

Конструктивные особенности провода

ПУНП с тремя проводами

ПУНП имеет монолитные изолированные медные жилы изолированные негорящим ПВХ пластикатом, которые укладываются рядом в одной плоскости и изолируются вторичным, внешним слоем ПВХ пластиката. Такая конструкция кабеля называется плоской, в структуре может быть различное количество проводов от 2 до 5 и различного сечения от 0,75 мм2 до 6 мм2.



Для производства проводов используют сплавы меди ММ (медь мягкая), что делает провода гибкими, выдерживающими большое количество перегибов. Читайте также статью: → «Особенности конструкций проводов, кабелей и шнуров, критерии выбора».

Технические характеристики провода ПУНП

Провода ПУНП допускается эксплуатировать в диапазоне температур от – 25  ̊С до + 45 ̊С при влажности 98%. На испытаниях напряжением между жилами провод выдерживает в течении 1 минуты 1.5 тыс. вольт. Установлена безотказная наработка при соблюдении допустимых режимов работы 5 тыс. часов непрерывной эксплуатации.

Вес и размеры разных видов ПУНП:

МаркаМасса кг/1км Наружные размеры в, мм
ПУНП 2х0,75343,4:5,1
2х1383,5:5,3
2х1,5534,0:6,4
2х2,5744,4:7,1
2х41105,1:8,4
2х6151,25,6:9,4
3х0,7544,23,4:7,1
3х155,33,5:7,5
3х1,573,54,0:8,7
3х2,5107,64,4:10
3х4160,85,1:12
3х6223,15,6:13,5

Если сравнить характеристики ПУНП с характеристиками ПУГНП, которым он часто заменяется, то видно, что габариты провода отличаются не значительно, а вес существенно больше.

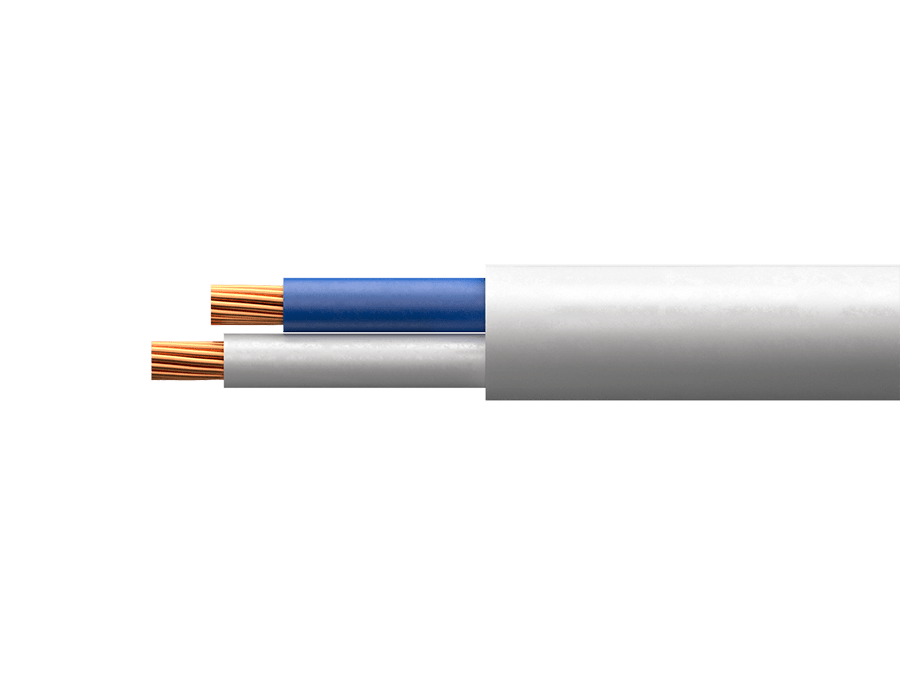

Внешний вид ПУГНП

Сечение и количество проводов одинаковая, вес увеличивается за счет более плотной изоляции, которая обеспечивает надежную герметичность. Вес и размеры разных видов ПУГНП:

Марка ПУГНПМасса кг на 1 кмНаружные размеры в мм
2х0,7534,53,5:5,5
2х140,13,6:5,5
2х1,554,84,1:6,5
2х2,581,14,6:7,5
2х4116,15,3:9
2х6159,55,8:10
3х0,7547,43,5:7,5
3х157,43,6:7,5
3х1,579,14,1:9
3х2,5118,54,6:10,4
3х41705,3:12,4
3х62355,8:14,1

Все провода не зависимо от вида маркируются производителями, согласно установленного для ПУНПа ГОСТ 22483-77. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Расшифровка аббревиатуры маркировки

Для удобства проведения монтажных работ, подключения проводов к источникам питания в распределительных щитах, к розеткам и осветительным приборам по требованиям ПУЭ делается цветная изоляция. Используют разные цвета, красный, синий, белый, черный, желто-зеленый и другие, правилами определяется:

  • Провод с синей или черной изоляцией подключается к нейтральной шине;
  • Красные, белые, коричневые к фазам;
  • Желто-зеленые к заземляющему контуру.

Кроме маркировки проводов цветной изоляцией, на внешней ПВХ оболочке подписывается марка и тип провода, например ПУНП – 2Х4, это означает:

  • П — провод;
  • УН – универсального назначения;
  • П – плоской формы.

Цифры 2х4 обозначают, количество жил 2 шт., 4 – площадь сечения проводов 4 мм2. Количество жил, и сечение определяют, в каких сетях этот тип провода можно использовать.

Критерии выбора провода ПУНП

По современным требованиям проводка в сооружениях делается по трехпроводной схеме, где используются, фазный, нулевой и заземляющий провод. Поэтому для прокладки розеточный и осветительных сетей надо выбирать как минимум ПУНП с тремя проводами. Кроме того надо учитывать мощность и токовые нагрузки, потребляемую электрооборудованием которое будет подключаться, эти параметры определяют необходимую толщину, площадь сечение проводов.

Существуют заранее рассчитанные таблицы отношения мощности и токовых нагрузок к сечению проводов.

Таблица 1.3.4. по требованиям ПУЭ, Допустимый ток на длительное время для медных проводов
в резиновой или поливинилхлоридной изоляции
Сечение Ø-S жилы, мм2Допустимый ток в А для проводов, параллельно проложенных в общей изоляционной оболочке
Открытая проводка2 жилы3 жилы4 жилы
0,510
0,7514
1,0018151615
1,524201717
2,531252424
4,040373431
6,051454141

Учитывая статистику и многолетний практический опыт, для прокладки розеточной группы где подключаются обычные бытовые приборы, утюг, холодильник, телевизор, микроволновая печь ставят ПУНП – 3х2.5 мм2. Этого вполне достаточно, для приборов большой мощности, сплит – систем, кондиционеров, нагревательных котлов с тэнами, электроплит, прокладывают от РЩ отдельные линии с сечением проводов 4-6 мм2.

В целях экономии для квартиры или дома в осветительных сетях можно использовать двухпроводный ПУНП сечением 0.75 – 1,5 мм2. Часто люстры, бра и другие конструкции светильников имеют пластиковые корпуса и заземляющий провод просто некуда подключать. В административных и производственных зданиях осветительные приборы могут быть массивны с металлическим корпусом, с большим количеством мощных ламп, поэтому все требования надо выполнять. Рассчитывать, количество осветительных приборов, потребляемую ими мощность, выбирать соответствующее сечение и подключать корпуса светильников к заземляющему проводу.

Недостатки и преимущества проводов ПУНП

Плоская конструкция провода очень удачная для прокладки проводки в помещениях, двойная изоляция и широкий выбор по сечению, количеству жил привлекают потребителя. Но основная проблема в том, что большое количество недобросовестных производителей не выполняют технологий производства. В результате этого продукция не соответствует заявленным техническим характеристикам. По результатам статистики 80% ПУНП представленного на рынке брак. Пожарники утверждают, что 60 % пожаров возникших по причине неисправности электропроводки возникают в сетях собранных проводом ПУНП.

Причина такой негативной статистики кроется на законодательном уровне, ТУ 16.К13-020-93 позволяет делать провода сечением до 30% меньше, чем успешно пользуются недобросовестные производители. Провода с обозначением сечения 2,5 мм2 могут в реальности оказаться 1,75 мм2. Установив такой провод в сети с нагрузкой рассчитанной на сечение 2.5 мм2 повышается вероятность плавления проводов и изоляции, что приводит к короткому замыканию и пожару.

ГОСТ 23286-78 устанавливает, что минимальная толщина изоляционного слоя ПВХ на проводах должна быть 0.4-05 мм, в противоречие этому ТУ 16.К13-020-93 разрешает делать толщину изоляции 0.3 мм. Это существенно снижает безопасность эксплуатации таких проводов.

Совет №1. Если вы решили использовать провода ПУНП при покупке надо тщательно проверять эти параметры.

Заявляется, что изоляционное покрытие имеет не горючий состав, в реальности изоляция прекрасно горит. Состав сплава, из которого делаются провода, содержит заниженный процент меди, этот параметр невозможно проверить на месте, для этого требуется лабораторные исследования. Несмотря на перечисленные недостатки, низкая цена привлекает покупателей. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Сроки службы все производители заявляют не менее 15 лет. Таблица цен на ПУНП в различных регионах России:

РегионЦена в $ за 1м.
Воронеж0,4
Минск0,5
Саратов0,4
Челябинск0,4
Питербург0,5
Уфа0,4

Методы проверки некоторых характеристик провода

В сети продаж электротоваров, трудно найти ПУНП соответствующий требованиям ГОСТ, для этого надо хорошо постараться:

Проверка сечения проводов осуществляется обычным штангельциркулем, или микрометром, но при этом надо понимать, что измеренный диаметр это не сечение.

Формула расчета сечения проводов ПУНП

Чтобы правильно рассчитать сечение, надо измерить диаметр и квадрат этого значения умножить на 0,785.

Проверка толщины изоляции проводов, измеряют диаметр токопроводящей медной жилы, потом диаметр провода с изоляцией, рассчитывается разница между ними. От Ø с изоляцией вычитают Ø чистого провода, результатом будет толщина изоляционного слоя.

Аналоги, которыми можно заменить провод ПУНП

Аналоги проводов для ПУНП дороже, но более надежны:

  • NYM(НУМ) – кабель круглой формы имеет две изоляционные оболочки внешняя негорючая ПВХ и внутренняя мелорезиновая помимо изоляции каждого провода, фактически тройная изоляция. Лучшими производителями этой марки считаются компании Севкабель и Конкорд;
  • ВВГ – конструкция этой марки мало отличается от ПУНП, жилы однороволочные, двойная ПВХ изоляция, формы кабеля могут быть круглыми или плоскими изоляция с негорючими добавками;
  • ПВС – круглой формы и гибкий, провода многожильные двойная ПВХ изоляция.

Совет №2. Если вы хотите установить ПУНП, то опытные электрики рекомендуют приобретать изделия московских производителей. Они не отклоняются от заявленных характеристик, соблюдаются параметры по толщине изоляции и сечению проводов.

Ошибки, допускаемые при выборе и монтаже проводов ПУНП

  • Основная ошибка совершается при покупке провода, когда не проверяются основные параметры, толщина изоляции, сечение проводов, кроме этого надо произвести внешний осмотр целостности изоляции и прозвонить жилы мультиметром. Читайте также статью: → «Проверка цепей мультиметром или тестером».
  • При монтаже кабеля в штробах и на подвесных тросах не следует сильно пережимать кабель элементами крепления, это может привести к короткому замыканию;
  • Иногда подключают ПУНП с одножильными проводами к розеточной вилке от бытовых приборов. Такие провода запрещается использовать для подключения подвижных элементов, в процессе эксплуатации жилы ломаются от частых перегибов. В этих случаях рекомендуется использовать многожильные гибкие провода марки ПУГНП.
  • Часто для прокладки проводов в кирпичных или бетонных стенах, не покрытых слоем штукатурки, делают штробы. Это лишняя и трудоемкая работа, конструкция ПУНП плоская достаточно закрепить его пластиковыми дупель – хомутами и заштукатурить.

Часто задаваемые вопросы

Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?

Заводов много:

  • Завод «Энергокабель» поселок Электроугли Московская область;
  • «Северный кабель» г. Дмитров Московская область;
  • Людиновокабель Калужская область;
  • Марпосадкабель Чувашская республика;
  • Новосибирский кабельный завод.

Считается что самая качественная продукция на производстве «Северный кабель».

Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?

Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.

Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?

Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.

Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?

В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.

Пример крепления ПУНП в штробах

Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?

В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.

Оцените качество статьи:

Кабель ПБПП (ПУНП) 2*2,5 ГОСТ в наличии: характеристики, фото

Кабель ПБПП (ПУНП) 2*2,5 ГОСТ

Минимум / Кратно

Материал проводника

Количество жил

Цена:

45.70 ¤  / м

— +

Добавить в корзину Изменить количество


Покупка в один клик

Убрать из сравнения

Комплект горячей проволоки для топливного насоса Racetronix

  • Plug & Play (не требуется резка или сращивание)
  • Заводские разъемы, защищающие от атмосферных воздействий
  • Жесткий автомобильный медный провод
  • Реле для тяжелых условий эксплуатации
  • Держатель предохранителя для защиты от атмосферных воздействий
  • Прямой генератор мощность для максимальной производительности насоса
  • Силиконовая смазка, запасной предохранитель, кабельные стяжки в комплекте
  • Крепежные детали из нержавеющей стали
  • Модернизация заземления кузова с помощью гаек аккумулятора (опционально)

Зачем нужен комплект для модернизации топливного насоса Racetronix?

Жгут проводов, также известный как «жгут Hotwire».

Запрещается резка, сращивание, обжим или пайка.Сохраните заводскую конфигурацию. Просто подключите его, и все готово!

Высокопроизводительные топливные насосы нуждаются в хорошем источнике энергии, чтобы полностью раскрыть свой потенциал. В среднем высокопроизводительный топливный насос Walbro требует вдвое больше мощности, чем заводской топливный насос. Заводской проводки как раз достаточно для удовлетворения требований заводских насосов к мощности, потому что производителям необходимо сэкономить на стоимости и весе. Полевые испытания Racetronix показали, что использование высокопроизводительного топливного насоса без заводской проводки может снизить производительность насоса на 30% и более.Проблемы с выходом из строя заводских реле, разъемов / клемм и контактов предохранителей также обычны, когда на них оказывается чрезмерная нагрузка.

Жгут проводов Racetronix по принципу «включай и работай» предназначен для снятия всей нагрузки топливного насоса с заводских цепей насоса, обеспечивая насос новым мощным источником питания. Электропроводка Racetronix получает питание непосредственно от клеммы аккумулятора генератора. Напряжение на выходе генератора переменного тока обычно на 1-2 В выше, чем на батарее, когда двигатель работает (условия высокого заряда / нагрузки и WOT).Это означает, что в некоторых случаях высокопроизводительный насос Walbro может обеспечить на 20% больше топлива. В ремне безопасности Racetronix используется высококачественная автомобильная проволока, устойчивая к маслу, газу, высокой температуре и гниению. Основная длина жгута Racetronix - многопроволочная медная проволока десятого калибра. Это на три-четыре калибра толще, чем заводской провод, что помогает снизить резистивные потери мощности до практически несуществующего уровня. Это помогает повысить производительность насоса еще на 10-20%. (В ремнях конкурентов обычно используется проволока на один калибр тоньше нашей).Для максимальной надежности используются высококачественные держатели предохранителей и реле, устойчивые к атмосферным воздействиям. Ремни Racetronix имеют заводские погодоустойчивые разъемы, которые подключаются непосредственно к модулю топливного насоса / передатчику, поэтому резка или сращивание не требуется.

УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ:

РЕЗЕРВНАЯ СИСТЕМА ЗАЗЕМЛЕНИЯ:
Жгут проводов Racetronix имеет дополнительное заземление, так как это необходимо также для улучшения заземления насоса (-). Дополнительный наземный апгрейд Racetronix крепится к краю бензобака.Racetronix интегрировал заземление ремня безопасности в основной ремень как единое целое. Зажим заземления помогает улучшить грунт резервуара и насоса. Все заземления (включая заводские) подведены обратно к общему кольцевому зажиму, который обеспечивает прямое заземление от большого болта крепления бака и корпуса. Это обеспечивает превосходное усилие зажима и заземление. Реле защиты от атмосферных воздействий имеет такое же место установки, поэтому не требуется сверлить монтажные отверстия. Силиконовая смазка предназначена для покрытия зажима заземления и кольцевого вывода для предотвращения коррозии.

Ремни, произведенные другими компаниями, не обладают этой уникальной особенностью, но скорее они требуют, чтобы вы просверлили / пробурили отверстия в автомобиле, чтобы прикрепить отдельный заземляющий ремешок и установить реле. Что еще хуже, они закручивают заводское заземление и снимают его разъем подачи питания, чтобы сэкономить на прокладке выделенного провода. Проведение двух проводов в одно уплотнение не позволяет ему плотно прилегать, поэтому влага может проникнуть внутрь и разъесть как заводской разъем отправителя, так и модернизированный жгут.

Ремни Racetronix покрыты нейлоновым ткацким станком (GM spec.GMP.PA6.003, от -40 ° F до 300 ° F). Нейлоновые ткацкие станки более гибкие, гладкие, блестящие и имеют более высокий температурный рейтинг, чем ткацкие станки из полиэтилена, используемые другими поставщиками. Нейлоновый ткацкий станок обеспечивает превосходную защиту и упрощает установку, особенно в холодном климате.

ЭЛЕКТРОПИТАНИЕ:
Наш источник питания поступает от генератора переменного тока, где напряжение наиболее высокое. Затем он проходит через защищенный от атмосферных воздействий держатель предохранителя, который крепится на задней части генератора с помощью прилагаемого болта из нержавеющей стали. У TR есть неиспользуемое отверстие в задней части генератора, которое довольно удобно облегчает установку держателя предохранителя.В этом месте держатель предохранителя не будет виден, а длина незаплавленного провода - до 4 дюймов. Держатель предохранителя наших конкурентов должен устанавливаться дистанционно, требуя саморезов / отверстий. Незакрепленный участок провода доходит до брандмауэра.

Racetronix поставляет с каждым комплектом запасной предохранитель на 20 А, 25 черных виниловых стяжек, силиконовую смазку и монтажное оборудование.

Ремни Racetronix считаются лучшими среди всех остальных. Внимание к деталям в каждой подвеске Racetronix бросается в глаза с первого взгляда.Racetronix не жалеет средств на обеспечение надежности, простоты установки и производительности.
Все жгуты Racetronix собираются с использованием нашей компьютеризированной системы контроля качества обжима, а затем цепи проверяются на максимальную надежность. На эту привязь Racetronix распространяется наша ограниченная пожизненная гарантия.

Подсоедините свой топливный насос

Получите 15-футовый провод 10-го калибра, 3-футовый провод 14-го калибра и 4- или 5-контактное реле Bosch на 30 ампер. В любом месте, где устанавливают автосигнализации, должно быть реле Bosch.Возьмите толстый держатель предохранителя на 30 ампер с проводом 10/12 калибра. Их можно найти в магазинах автозапчастей, они поставляются со старыми стеклянными или новыми пластиковыми предохранителями лопаточного типа. Убедитесь, что это толстая проволока и не такая, как у большинства проводов калибра 14/16. Вам потребуются стыковые соединители калибра 2-10, стыковые соединители калибра 1-10-16, лопаточные соединители с внутренней резьбой 2-10, гнездовые лопаточные соединители калибра 2-14, кольцевые соединители калибра 1-10 и кольцевые. Паяльник, протектор проводов.
  1. Отсоединить аккумулятор.Поместите кольцевой соединитель на один конец провода предохранителя 10-го калибра и прикрепите его к стойке в задней части генератора. Переместите его к передней части крышки клапана со стороны водителя и прикрепите к куску провода калибра десять, который вы проведете к задней части автомобиля. Я положил свой в машину, и это было на самом деле проще.
  2. Пропустите его через отверстие рядом с powermaster, где все провода проходят через межсетевой экран. Я проложил его за педалью экстренного тормоза, за этой кик-панелью, снял пластину порога и поместил ее внутрь пластикового протектора провода (он открывается, просто сложно понять).Выньте заднее сиденье и пропустите его от подоконника до отверстия, которое входит в багажник. Есть и другие провода, которые делают то же самое, просто следуйте за ними. Подведите трос к опоре петли. Здесь уже есть отверстие, чтобы вставить болт и гайку для установки реле. У меня было реле радиоконтроля, но оно сломалось, поэтому я купил Bosch
    , и он кажется намного крепче. Хороший выбор.
  3. Небольшое предупреждение . Следуйте по проводам вниз к боковой стороне пола багажника.Проволока медного цвета - это тот провод, к которому крепится спусковой крючок. Он выглядит как голый медный провод, но на самом деле покрыт покрытием. Покрытие такое твердое, что обычный скотч-фиксатор не задел меня, поэтому я вырезал полдюймовый участок изоляции и припаял к нему спусковой провод (небольшой кусок 14 калибра от штыря реле 86). Я обмотал его изолентой и накинул на него решетку из гофрированной проволоки.
  4. Провод заземления от реле (небольшой кусок калибра 14 от контакта 85) может пройти к отверстию для болта, которое вы используете для его крепления к опоре петли.Просто сначала счистите краску. Затем подсоедините провод 10-го калибра от генератора к выводу 30 на реле. Остающийся контакт 4-контактного реле - это выход Power Out, который будет подавать напряжение генератора на насос (-ы). Если у вас есть реле с 5 контактами, два оставшихся контакта должны иметь маркировку 87 и 87a. Один из них - «Power Out», когда реле находится под напряжением, другой подает питание, когда реле не находится под напряжением. Используйте контрольную лампу, чтобы определить.
  5. Пропустите оставшийся провод толстого сечения от контакта "Power Out" (когда подано напряжение) от реле через заднюю часть багажника к топливному насосу.Обратите внимание на пластиковую крышку над БОЛЬШОЙ резиновой втулкой, которая выводит все остальные провода из багажника под заднюю часть автомобиля? Забудьте о том, чтобы пропустить через него новый провод десятого калибра. Просто просверлите отверстие достаточно большое, чтобы пропустить провод, покрытое гофрированным протектором. Свою ставлю рядом с резиновой заглушкой. Затем протяните провод десятого калибра к насосу.
  6. Три провода, идущие к отправителю / насосу, - это электродвигатель топливного насоса с черным заземлением, датчик уровня розового топлива и двигатель с коричневой / белой полосой.Обрежьте провод с коричневой / белой полосой после разъема на стороне топливного насоса и прикрепите новый провод 10 калибра. Оставьте достаточно для повторного подключения запаса позже, если хотите. Наденьте стыковой соединитель на старый отрезанный провод, чтобы он ни на что не закоротил. Я аккуратно завязал проволоку и использовал протектор для проволоки. Если у вас есть внешний насос, вы можете подключить к нему еще один кусок 10-го калибра для получения мощности, от которой он соединяется с исходным проводом насоса.
  7. Теперь провод, проходящий через брандмауэр, проходит за крышкой приводного клапана и по его заднему краю под трубкой рециркуляции ОГ в протекторе провода и соединяется с другим проводом предохранителя от генератора.
  8. При включении зажигания вы должны услышать заливку топливного насоса. Единственная проблема, с которой я столкнулся, заключалась в подключении провода спускового крючка к тому медному проводу в стволе, как я упоминал выше.

Надеюсь, это не сбивает с толку. Я сделал это так, чтобы в моторном отсеке все было в порядке.

Инструкции для топливного насоса Fiero "HOT WIRE"

Инструкции для топливного насоса Fiero "HOT WIRE"

Топливный насос Fiero Инструкция по монтажу "HOT WIRE"

ПОЧЕМУ?

Цепь питания топливного насоса в Fiero должен пройти через несколько разъемов, прежде чем добраться до топлива. насос.Длина цепи также довольно велика, что приводит к значительное падение напряжения перед подачей его на насос. Хотя это нормально для насоса OE; эта настройка может быть проблематичной для высокопроизводительных приложений. особенно те, которые используют послепродажные высокопроизводительные топливные насосы.

Мощность топливного насоса должна подаваться от блок предохранителей (расположенный под рулевой колонкой) обратно к C203 и через него разъем к реле топливного насоса, затем снова внутри автомобиля через Разъем C203, затем подключите к 3-проводному разъему, который соединяет цепь. к топливному баку.Эта инструкция по монтажу "горячей проволоки" предназначена для того, чтобы чтобы сократить цепь, тем самым давая мощности намного более короткий путь к топливу насос.

СПОСОБ 1: Приложения со средней и высокой производительностью

3-проводной разъем, используемый в 85-88 Fieros который соединяет передающее устройство / резервуар с жгутом транспортного средства, содержит черный (или черный / белый) провод, который является заземлением, и желто-коричневый / белый (или серый) провод, который источник питания к насосу. Для этого метода мы собираемся изменить проводка со стороны транспортного средства от разъема жгута проводов, поэтому никаких изменений в требуется проводка резервуара / отправляющего устройства.

1) Не трогая заземляющий провод, врезать дополнительные 14 га. провод, сняв изоляцию с этого провода и впаивание дополнительного провода. Поскольку это заземление, Коррозия открытого соединения не должна вызывать беспокойства. Но соединения / стыки по-прежнему должны быть обернуты изолентой. Другой конец этого дополнительного провода, который вы только что сращивали, должен быть подключен к чистому заземление шасси через обжимную кольцевую клемму. Эта цель этого шага заключается в усилении цепи заземления передающего устройства топливного бака.

2) Провод питания бензонасоса на Жгут проводов со стороны транспортного средства должен быть отрезан примерно на 3 дюйма от трехпроводного кабеля. разъем (чтобы на разъеме оставалось достаточно провода для работы). Снимите примерно 3/8 дюйма изоляции с обоих концов только что отрезанного провода.

3) Получите 4- или 5-контактное реле от свалка или магазин автозапчастей. Предпочтительна модель, защищающая от атмосферных воздействий (может быть встречается на большинстве автомобилей GM конца 80-х и начала 90-х годов), как показано ниже. Какое бы реле вы ни выбрали, оно должно иметь одинаковые основные схемы: 2 клеммы для управление электромагнитной катушкой и 2 или 3 клеммы, которые переключаются внутри реле.Для этой инструкции я буду использовать стандартный идентификация клемм, встречающаяся на большинстве реле. Используйте 12 га. провод для всех силовые соединения и 16 или 18 га. провод можно использовать для управления катушкой реле проводка. Все стыковые соединения следует припаять и загерметизировать с помощью термоусадочные трубки. Если используются какие-либо обжимные соединения или клеммные соединители они должны быть покрыты термоусадочной оболочкой, чтобы соединение было экранированным от элементов.

4) Подключите одну из катушек реле управления клеммы (клемма 85 или 86) на землю с помощью провода 16 или 18га.Подключите другая клемма управления катушкой (клемма 85 или 86) к проводу питания топливного насоса, идущему от жгута проводов автомобиля (желто-коричневый / белый или серый).

5) Подключите общую клемму переключателя реле (клемма 30) к желто-коричневому / белому (или серому) проводу, идущему к 3-контактному электрическому разъем, который крепится к жгуту бака с помощью провода 12 ga.

6) Подключите N.O. (нормально открытый) терминал реле (член 87) до 12 га. провод, ведущий к встроенному предохранителю, защищенному от атмосферных воздействий держатель. НАПА продает держатели предохранителей типа GM, устойчивые к атмосферным воздействиям, под п / н 782-3127; как на картинке ниже.

7) Другой провод идущий от предохранителя держатель можно подключить непосредственно к блоку распределения питания под C500 разъем в Fiero (как показано выше) или непосредственно к клемме аккумулятора на задняя часть генератора для максимальной производительности через обжатую и припаянную кольцевой терминал.

8) Теперь все, что нужно сделать, это подключить управление выходом реле топливного насоса блока ECM / PCM на проводку Fiero. Просто подключите эту цепь к существующему топливному насосу Fiero tan / wht (или серый). провод, идущий через клемму L разъема C203.ПРИМЕЧАНИЕ: ОТКЛЮЧАЙТЕ / НЕ ИСПОЛЬЗУЙТЕ резервный выключатель топливного насоса давления масла при подключении цепи топливного насоса. этим способом. Для этого просто перережьте или отсоедините коричневый / белый или серый провод. идущий от разъема датчика давления масла.

Ниже приведена диаграмма, помогающая в этой модификации.

Вернуться на страницу конверсий

LS1 Комплект Hotwire для топливного насоса F-Body - Sho-Me Speed ​​


Комплект Hotwire для топливного насоса позволяет заменить имеющийся в наличии неадекватный провод 18 калибра на новый 2 калибра, используя все стандартные разъемы plug and play на автомобилях с кузовом F 99-2002.НЕ ПОДХОДИТ ДЛЯ 1998.

 Реле в комплекте: Да

Автоматический выключатель в комплекте: Да

Провод в комплекте: Да

Разъемы для проводов в комплекте: Да

Количество: Продается индивидуально.

Примечания: Предназначен для замены ремня безопасности OEM 18 калибра ремнем 12 калибра для автомобилей LS1 с кузовом F последней модели.

Эти комплекты Hotwire для топливного насоса позволяют заменить неподходящий стандартный провод 18-го калибра на новый 12-го калибра, используя все стандартные разъемы Plug and Play! Лучше всего то, что нет проводов, которые можно разрезать! Эти комплекты увеличивают напряжение на топливном насосе в среднем на 2.5 V. Получите максимум от вашего стареющего завода или нового вторичного насоса с нашими наборами Hotwire для топливных насосов!


Комплект Hotwire для топливного насоса позволяет заменить имеющийся в наличии неадекватный провод 18 калибра на новый 2 калибра, используя все стандартные разъемы plug and play на автомобилях с кузовом F 99-2002. НЕ ПОДХОДИТ к 1998 году.

 Реле в комплекте: Да

Автоматический выключатель в комплекте: Да Провод в комплекте: Да Разъемы для проводов в комплекте: Да Количество: Продается индивидуально. Примечания: Предназначен для замены ремня безопасности OEM 18 калибра ремнем 12 калибра для автомобилей LS1 с кузовом F последней модели.

Эти комплекты Hotwire для топливного насоса позволяют заменить неподходящий стандартный провод 18-го калибра на новый 12-го калибра, используя все стандартные разъемы Plug and Play! Лучше всего то, что нет проводов, которые можно разрезать! Эти комплекты увеличивают напряжение на топливном насосе в среднем на 2.5 V. Получите максимум от вашего стареющего завода или нового вторичного насоса с нашими наборами Hotwire для топливных насосов!

Stealth 316 - Hot Wire для топливного насоса

Stealth 316 - Hot Wire для топливного насоса Брайан Роджерс
(дизайн и редактирование веб-страницы Джеффом Люциусом)

[Примечание редактора: проводка стандартного топливного насоса состоит в основном из провода 16-го калибра, который проходит через реле управления двигателем и резистор.Этот путь проводки к насосу может привести к тому, что выходное напряжение генератора переменного тока ниже полного, достигнет насоса (особенно при высокой нагрузке, при использовании широко открытой дроссельной заслонки), и, следовательно, поток топливного насоса может быть меньше оптимального. Режим «горячей проволоки» подает полное напряжение генератора / аккумулятора на насос с помощью реле, которое представляет собой сверхмощный переключатель, который подает большой ток, но переключается с помощью значительно меньшего тока. Реле будет иметь 4 или 5 разъемов: один для предохранителя, подключенного непосредственно к батарее, один для провода на землю, один для провода от выключателя низкого напряжения (в данном случае - провод питания штатного насоса от жгута проводов). ), один для провода к нормально разомкнутому устройству (провод питания штатного насоса на электрическом разъеме насоса) и, возможно, один для провода к нормально замкнутому устройству (в данном случае не используется).Плавленый провод непосредственно от батареи к реле должен быть сечением от 8 до 10 или меньше, чтобы минимизировать сопротивление вдоль провода и максимизировать подачу напряжения на насос. Вы можете ожидать, что топливные насосы Denso с высокой потребляемой мощностью, такие как насос «Supra», будут потреблять чуть более 20 ампер при питании 14 вольт при давлении в топливной магистрали выше 70 фунтов на квадратный дюйм (более 27 фунтов на квадратный дюйм). Поэтому следует использовать реле на 30 ампер. Вы можете начать с предохранителей на 20 ампер и при необходимости увеличить до 30 ампер.]



За исключением небольших изображений в формате gif и jpg, отображаемое содержимое, изображения, фотографии, текст и мультимедиа защищены Copyright © 2000-2002 Брайаном Роджерсом, Джеффом Люциусом и K2 Software.Все права защищены. Никакая часть, раздел, изображение, фотография, статья или весь этот сайт не могут быть перепечатаны или воспроизведены без разрешения автора.
Последнее обновление страницы - 17 марта 2002 г.

Комплект Hotwire для топливного насоса - Speed ​​inc

Комплект Hotwire для топливного насоса - Speed ​​inc

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Комплект Hotwire для топливного насоса позволяет вам заменить стандартный неподходящий провод 18 калибра на новый 12 калибр, используя все стандартные разъемы plug and play! Никаких проводов, которые нужно разрезать! Этот комплект повысит напряжение на топливном насосе в среднем на 2,5 вольта. Получите максимум от вашего стареющего завода или нового вторичного насоса с комплектом hotwire для топливного насоса!

Комплект Hotwire для топливного насоса позволяет вам заменить стандартный неподходящий провод 18 калибра на новый 12 калибр, используя все стандартные разъемы plug and play! Никаких проводов, которые нужно разрезать! Этот комплект повысит напряжение на топливном насосе в среднем на 2.5 вольт. Получите максимум от вашего стареющего завода или нового вторичного насоса с комплектом hotwire для топливного насоса!

Дополнительная информация
Артикул CSP102156
Производитель Caspers Electronics
Руководство по применению

1999-2002 Fbody

1997-2004 Корвет

2006-2013 Корвет

Pontiac Grand Prix Вопросы - Как включить топливный насос?

Продажа связанных моделей

Подержанный Chevrolet Impala

279 отличных предложений из 8219 объявлений по цене от 800 долларов

Подержанный Pontiac Bonneville

102 объявления по цене от 2897 долларов

Подержанный Pontiac G8

9 отличных предложений из 133 предложений по цене от 3999 долларов США

Подержанный Pontiac GTO

7 отличных предложений из 196 объявлений по цене от 8 304 доллара

Подержанный Dodge Charger

519 отличных предложений из 17 317 предложений по цене от 1248 долларов США

Подержанный Pontiac Grand Am

175 объявлений по цене от 2900 долларов

Подержанный Pontiac G6

17 выгодных предложений из 786 объявлений по цене от 1299 долларов США

Подержанный Chevrolet Monte Carlo

283 объявления по цене от 2995 долларов США

Подержанный Chevrolet Malibu

665 отличных предложений из 19 940 объявлений по цене от 1495 долларов

Подержанный Chevrolet Camaro

409 отличных предложений из 8748 объявлений по цене от 2450 долларов

Подержанный Ford Mustang

412 отличных предложений из 18 851 объявления по цене от 2982 доллара США

Подержанный Pontiac Firebird

12 отличных предложений из 320 предложений по цене от 3990 долларов США

Jeep Grand Cherokee б / у

1400 отличных предложений из 56207 предложений по цене от 1999 долларов США.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
