Что представляет собой провод ПВ-1. Каковы его основные технические характеристики. Где применяется провод ПВ-1. Какие особенности монтажа необходимо учитывать при работе с этим проводом. На что обратить внимание при выборе и покупке провода ПВ-1.
Общая характеристика и конструкция провода ПВ-1
Провод ПВ-1 — это одножильный медный провод с поливинилхлоридной изоляцией, регламентированный ГОСТ 6323-79. Его также называют установочным или силовым проводом. Рассмотрим основные особенности конструкции ПВ-1:
- Токопроводящая жила — медная, однопроволочная или многопроволочная
- Изоляция — однослойная, из поливинилхлоридного пластиката
- Сечение жилы — от 0,5 до 120 мм²
- Класс жилы — 1 или 2 по ГОСТ 22483
Провод ПВ-1 выпускается в широкой цветовой гамме изоляции. Для сечений до 6 мм² используется желто-зеленый цвет, для бóльших сечений доступно 11 цветов от белого до черного.
Технические характеристики провода ПВ-1
Провод ПВ-1 обладает следующими ключевыми техническими параметрами:
- Номинальное напряжение: до 450 В переменного тока частотой до 400 Гц или до 1000 В постоянного тока
- Температура эксплуатации: от -50°C до +70°C
- Минимальная температура прокладки без предварительного подогрева: -15°C
- Минимальный радиус изгиба: 10 наружных диаметров провода
- Срок службы: не менее 15 лет
Важной особенностью провода ПВ-1 является его стойкость к различным воздействиям:
- Механическая прочность при ударах, изгибах, вибрации
- Устойчивость к влиянию линейного ускорения и акустических шумов
- Стойкость к развитию плесневых грибков
- Самозатухающая изоляция, не поддерживающая горение
Область применения провода ПВ-1
Благодаря своим характеристикам, провод ПВ-1 находит широкое применение в различных сферах:
- Монтаж промышленного электрооборудования
- Прокладка стационарных электросиловых и осветительных сетей
- Монтаж электрических установок, механизмов и станков
- Внутренняя электропроводка в жилых и общественных зданиях
- Использование в составе жгутов внутри распределительных щитов и шкафов
Провод ПВ-1 может применяться как для открытой, так и для скрытой проводки. Его универсальность делает этот провод одним из наиболее востребованных на рынке электротехнической продукции.
Особенности монтажа провода ПВ-1
При монтаже провода ПВ-1 следует учитывать ряд важных моментов:
- Прокладка без предварительного подогрева возможна при температуре не ниже -15°C.
- Минимальный радиус изгиба должен быть не менее 10 наружных диаметров провода.
- Необходимо избегать мест возможной конденсации влаги на элементах конструкции.
- При прокладке в пустотных каналах строительных конструкций следует использовать дополнительную защиту от механических повреждений.
- Соединение и оконцевание жил должно выполняться способами, обеспечивающими надежный электрический контакт и механическую прочность соединения.
Соблюдение этих правил обеспечит надежность и долговечность электропроводки, выполненной с использованием провода ПВ-1.
Преимущества использования провода ПВ-1
Провод ПВ-1 обладает рядом преимуществ, которые делают его популярным выбором для различных электромонтажных работ:
- Высокая электрическая проводимость благодаря медной жиле
- Хорошие изоляционные свойства ПВХ-изоляции
- Стойкость к механическим воздействиям и вибрациям
- Широкий диапазон рабочих температур
- Негорючесть и самозатухающие свойства изоляции
- Устойчивость к воздействию влаги и агрессивных сред
- Долгий срок службы (не менее 15 лет)
- Доступность различных сечений и цветов изоляции
Эти характеристики делают провод ПВ-1 универсальным решением для многих задач электромонтажа, обеспечивая надежность и безопасность электрических сетей.
Выбор и покупка провода ПВ-1
При выборе провода ПВ-1 следует обратить внимание на следующие аспекты:
- Сечение жилы: выбирается в зависимости от планируемой нагрузки и длины линии
- Цвет изоляции: учитывается при необходимости цветовой маркировки проводов
- Количество: провод ПВ-1 обычно поставляется в бухтах по 100 м, но возможны и другие варианты
- Производитель: отдавайте предпочтение известным брендам с хорошей репутацией
- Сертификация: убедитесь в наличии необходимых сертификатов качества
При покупке рекомендуется проверить целостность изоляции и отсутствие механических повреждений провода. Важно приобретать провод у надежных поставщиков, гарантирующих соответствие продукции заявленным характеристикам и стандартам.
Сравнение провода ПВ-1 с другими типами проводов
Для полного понимания преимуществ провода ПВ-1 полезно сравнить его с другими типами проводов:
- ПВ-3: имеет многопроволочную жилу, более гибкий, но и более дорогой
- ПУГНП: гибкий провод с двойной изоляцией, применяется для бытовых приборов
- NYM: имеет дополнительную защитную оболочку, подходит для открытой проводки
- ВВГ: кабель с ПВХ-изоляцией и оболочкой, используется для более мощных нагрузок
Провод ПВ-1 отличается оптимальным соотношением цены и качества для большинства стандартных задач электромонтажа. Он менее гибкий, чем ПВ-3 или ПУГНП, но более экономичный и подходит для стационарной проводки.
Правила эксплуатации и обслуживания проводки из ПВ-1
Для обеспечения длительной и безопасной эксплуатации электропроводки, выполненной проводом ПВ-1, следует соблюдать следующие правила:
- Регулярно проводить визуальный осмотр доступных участков проводки
- Не допускать механических повреждений изоляции провода
- Избегать перегрузок электрической сети
- Своевременно устранять обнаруженные неисправности
- Не допускать попадания на провод агрессивных химических веществ
- При необходимости замены участка проводки использовать провод аналогичного сечения и характеристик
Соблюдение этих правил поможет обеспечить надежную работу электропроводки и безопасность эксплуатации электрооборудования в течение всего срока службы провода ПВ-1.
Область применения и технические характеристики провода ПВ-1
Главная
Обзоры и советы
Статьи
Область применения и технические характеристики провода ПВ-1
Провод ПВ-1 регламентирован ГОСТ 6323-79. Провод ПВ-1 имеет еще два наименования в обиходе: кабель силовой и провод установочный. Данный кабель применяется при различных монтажных электрических работах. В зависимости от сечения жилы, может использоваться для монтажа промышленного электрооборудования и электрических установок, прокладки в стационарных электросиловых и осветительных сетях, а также при монтаже различных механизмов, устройств и станков при напряжении переменного тока до 450 Вольт, при частоте до 400 Герц, или при постоянном напряжении до 1000 Вольт.
Кабель стоек к механическим воздействиям и к влиянию линейного ускорения, изгибам, вибрационным нагрузкам, акустическим шумам, плесневым грибкам. Кроме того, изоляция кабеля ПВ-1, самозатухающая, т.
е. не поддерживает горения. Климатическое исполнение кабеля — ОМ и ХЛ, категория размещения № 2 по ГОСТ 15150-69.

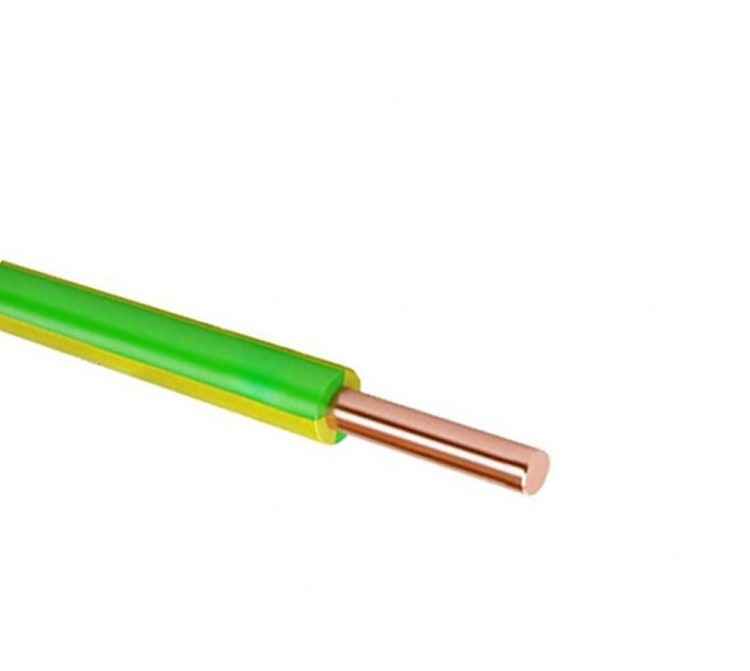

Конструкция провода ПВ-1
Конструктивно провод ПВ-1 представляет собой одну жилу, состоящую из одного или нескольких проволок из мягкой меди, скрученных в пучок. Поверх жилы находится однослойная изоляция из поливинилхлоридного пластиката. При разделке кабеля изоляция должна свободно отделяться от медной жилы. Плохое отделение изоляции говорит о том, что кабель хранился в не надлежащих условиях и температурах, или давно вышел срок хранения кабеля. Жилы кабеля классифицируются по ГОСТ 22483 по классам:
- класс 1 — для сечений от 0,5 до 10 мм квадратных;
- класс 2 для сечений от 16 до 95 мм квадратных.
Номенклатура сечений жил кабеля в миллиметрах квадратных: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120.
Изоляция кабеля ПВ-1, для сечений жилы до 6 миллиметров квадратных, выпускается желто – зеленого цвета.
Для сечений жилы кабеля свыше 6 миллиметров квадратных цветовая гамма цветов изоляции достаточно обширна: начиная от белого и серого, — до черного. Всего 11 цветов. Кабель, предназначенный для заземления оборудования должен применяться с изоляцией жёлто-зелёного цвета.
Расшифровывается аббревиатура провода ПВ-1 следующим образом:
- буква П – провод;
- буква В — виниловая изоляция;
- цифра 1 — класс жилы.
Условия прокладки
Кабель ПВ-1 имеет разнообразное и обширное применение. И, в зависимости от мест и условий эксплуатации, он может быть проложен:
- в пустотных каналах строительных конструкций, монтажных коробах, лотках и трубах;
- в составе жгутов, находящихся внутри распределительных щитов, в электрических шкафах, а также пультах управления оборудованием;
- в строительных каналах и металлических трубах, на металлических или пластмассовых лотках и для монтажа осветительного оборудования;
- по земле в металлических или пластиковых трубах.
Без предварительного разогревания, прокладывать кабель можно при температуре не ниже минус 15 градусов Цельсия. Радиусы изгиба кабеля — не меньше 10 наружных диаметров. При прокладке следует учитывать, чтобы в месте нахождения кабеля отсутствовала конденсация влаги на элементах конструкции.
Технические характеристики провода ПВ-1
- удельное электрическое сопротивление кабеля ПВ-1 при температуре 20 градусах Цельсия, должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление поверхностной изоляции при этой же температуре:
- при приемке после изготовления и доставки до места назначения– не менее 1000 кОм/км;
- во время эксплуатации и периода хранения кабеля– не менее 10 кОм/км.
Кабель ПВ-1 выпускается стойким к механическим ударам многократного действия, при этом пиковое ускорение при ударе может достигать 1500 m/c2, при времени воздействия от 1 до 5 миллисекунд.
Условия эксплуатации провода ПВ-1:
