Провод пв 3 это. Провод ПВ-3: технические характеристики, применение и особенности монтажа

Что такое провод ПВ-3 и где он применяется. Каковы основные технические характеристики ПВ-3. Как правильно выбрать и монтировать провод ПВ-3. Какие преимущества имеет провод ПВ-3 по сравнению с другими типами проводов.

Что представляет собой провод ПВ-3

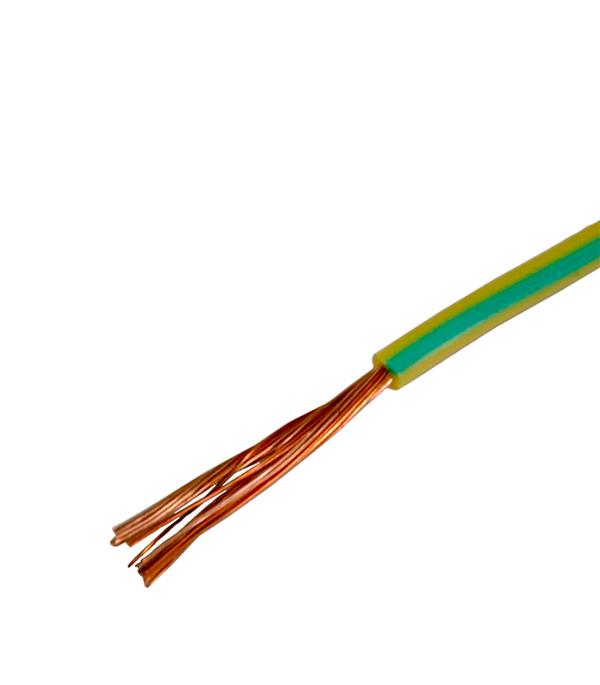

Провод ПВ-3 — это одножильный медный провод с поливинилхлоридной изоляцией, обладающий повышенной гибкостью. Расшифровка маркировки ПВ-3:

• П — провод
• В — изоляция из поливинилхлорида
• 3 — класс гибкости жилы (повышенная гибкость)

Благодаря своей конструкции и характеристикам, провод ПВ-3 широко применяется для монтажа электропроводки в жилых, производственных и общественных зданиях, а также для подключения различного электрооборудования.

Основные технические характеристики провода ПВ-3

Провод ПВ-3 обладает следующими ключевыми техническими параметрами:

• Номинальное напряжение: до 450 В переменного тока или 1000 В постоянного тока
• Допустимая температура эксплуатации: от -50°C до +70°C
• Минимальная температура монтажа: -15°C
• Максимальная температура нагрева жилы: +70°C
• Срок службы: не менее 15 лет
• Минимальный радиус изгиба: 5 диаметров кабеля

Важной особенностью является повышенная гибкость провода, позволяющая легко прокладывать его в труднодоступных местах и выполнять повороты.

Области применения провода ПВ-3

Благодаря своим характеристикам, провод ПВ-3 находит широкое применение в различных сферах:

• Монтаж внутренней электропроводки в жилых и общественных зданиях
• Прокладка силовых и осветительных сетей
• Подключение электрооборудования и бытовых электроприборов
• Монтаж распределительных щитов и пультов управления
• Прокладка в кабельных каналах, трубах, коробах
• Использование во взрывоопасных зонах производств

Универсальность и надежность делают ПВ-3 одним из самых востребованных типов проводов для бытового и промышленного применения.

Преимущества использования провода ПВ-3

Провод ПВ-3 обладает рядом важных достоинств, обуславливающих его популярность:

• Повышенная гибкость, облегчающая монтаж
• Стойкость к механическим воздействиям
• Негорючая самозатухающая изоляция
• Устойчивость к воздействию влаги и агрессивных сред
• Широкий температурный диапазон эксплуатации
• Долгий срок службы
• Доступная стоимость

Эти преимущества делают ПВ-3 оптимальным выбором для большинства типовых задач по электромонтажу.

Особенности монтажа провода ПВ-3

При прокладке провода ПВ-3 следует учитывать некоторые важные нюансы:

• Минимальная температура монтажа -15°C, при более низких температурах провод необходимо предварительно прогреть
• Радиус изгиба не должен быть меньше 5 диаметров кабеля
• Необходима защита от прямого воздействия влаги и конденсата
• Запрещается прибивать провод гвоздями или скобами, повреждающими изоляцию
• При прокладке в трубах рекомендуется использовать смазку для уменьшения трения

Соблюдение этих правил обеспечит надежную и долговечную работу электропроводки на основе ПВ-3.

Как правильно выбрать провод ПВ-3

При выборе провода ПВ-3 следует обратить внимание на следующие моменты:

• Сечение жилы должно соответствовать планируемой нагрузке
• Цвет изоляции выбирается согласно назначению провода (фаза, ноль, земля)
• Маркировка должна соответствовать ГОСТ
• Поверхность изоляции должна быть ровной, без повреждений
• Провод должен легко сгибаться, не растрескиваясь

Рекомендуется приобретать продукцию известных производителей, имеющую необходимые сертификаты качества.

Сравнение провода ПВ-3 с аналогами

Часто возникает вопрос, чем провод ПВ-3 отличается от других типов проводов. Рассмотрим основные отличия:

• ПВ-3 более гибкий, чем ПВ-1 и ПВ-2, что облегчает монтаж
• По сравнению с ПУГВ, ПВ-3 имеет более толстую изоляцию
• ПВ-3 дешевле, чем провода с изоляцией из сшитого полиэтилена
• В отличие от NYM, ПВ-3 не имеет общей оболочки, только изоляцию жил

Выбор конкретного типа провода зависит от условий применения и требований к электропроводке.

Почему провод ПВ-3 так популярен?

Популярность провода ПВ-3 обусловлена сочетанием нескольких факторов:

1. Универсальность применения в различных сферах
2. Оптимальное соотношение цены и качества
3. Удобство монтажа благодаря повышенной гибкости
4. Высокая надежность и длительный срок службы
5. Соответствие требованиям пожарной безопасности

Эти преимущества делают ПВ-3 востребованным как у профессиональных электромонтажников, так и у частных потребителей.

Описание и технические характеристики провода ПВ-3

Главная

Обзоры и советы

Статьи

Описание и технические характеристики провода ПВ-3

Провод (кабель) ПВ-3 – один из самых распространенных, применяемых в промышленности и быту. Его повышенная гибкость и стойкость к самым различным механическим воздействиям и биологическим влияниям, которые приводят к разрушению изоляции, разрывам токопроводящих жил и, как следствие, к коротким замыканиям, снискали ему такую популярность. Все это в итоге сказывается на работе электрооборудования и электроустановок. Область применения провода ПВ-3 достаточно обширна в промышленности и сельском хозяйстве. Кабель применяют, когда производится монтажные и пусконаладочные работы в оборудовании и установках, работающих на электрическом токе в сетях с напряжением до 450В и частотой эл. тока до 400Гц. Если использование кабеля происходит при постоянном токе, то напряжение ограничено одной тысячью вольт.

Высокая гибкость кабеля является большим преимуществом при прокладке и использовании его в осветительных сетях, как в промышленности, так и в быту.

При перегреве или пожаре изоляция кабеля не горит, а самозатухает, а все благодаря особому составу ингредиентов оболочки. Этот состав предохраняет кабель и от плесневых грибков, и от вибраций. По климатическому исполнению, кабель выполнен в категории 2 исполнения ОМ и ХЛ.

Буквенное обозначение кабеля – ПВ, расшифровывается так:

• буква П – провод;
• буква В – изоляция из винила;
• цифра 3 – класс жилы (повышенная гибкость).

Конструкция кабеля ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы.

Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Условия прокладки

В промышленности, сельском хозяйстве и в быту возникают самые различные ситуации и конструкции, когда необходима повышенная гибкость кабеля.  В этом случае выбирают именно  ПВ-3. При необходимости прокладки в различных распределительных щитах, металлических шкафах и различных пультах, откуда происходит управление подключаемым оборудованием, станками и пр. используют всевозможные строительные конструкции, лотки, трубы из металла или пластмассы, монтажные короба или лотки в осветительных цепях; бетонные, металлические, пластмассовые короба, лотки или трубы, расположенные на земле.

При прокладке кабеля ПВ-3 в среде с  температурой ниже минус 15 град. Цельсия, кабель обязательно необходимо прогревать, чтобы избежать его механического повреждения, особенно в местах изгиба. При нормальной температуре окружающей среды радиус изгиба кабеля не должен быть меньше пяти наружных его диаметров. Места прокладки кабеля ПВ-3 должны быть защищены от возможной конденсации или поступления влаги.

Технические характеристики провода ПВ-3

При температуре окружающей среды удельное электрическое сопротивление жилы кабеля не может быть больше 0,01724 Ом·мм2/м. Верхняя оболочка кабеля при эксплуатации кабеля и при его хранении должна быть не меньше 10 кОм/км. А во время приемки кабеля и его поставки — не меньше 1000 кОм/км; При изготовлении кабеля ПВ-3 учитывается и то, что кабель может подвергаться ударам механического свойства, а максимальное ускорение (его пик), может быть до 1500 m/c

2  , в течение до 5 миллисекунд.

Условия допустимой эксплуатации кабеля ПВ-3

Нормальная работа кабеля ПВ-3 гарантируется, если температура среды, в которой находится кабель, находится в пределах от плюс 50 град. Цельсия, до отрицательной температуры в размере минус 50 град. Цельсия. При этом, допустимая максимальная температура нагревания жилы кабеля не должна превышать плюс 70 град. Цельсия. Это достигается правильным соотношением поперечного сечения жил кабеля и подключенной на выходе нагрузкой соответствующей мощности. При правильной эксплуатации в условиях окружающей среды, оговоренной выше, провод ПВ-3 служит не менее 15 лет, а гарантия на него определена в 24 месяца. Провод ПВ-3 желто-зеленый

В чем разница между проводом ПВ-3 и ПУГВ

В чем разница между проводом ПВ-3 и ПУГВ

Для того чтобы разобраться в чем разница между ПВ-3 и ПУГВ в первую очередь нужно просто разобраться, что собой представляет каждый провод. Вот именно уже после этого можно будет понять, какая именно разница существует между ними или есть ли она вообще? Давайте разберемся, для чего нужен провод, он, по сути, распределяет электрическую энергию, который прокладывается в силовых и осветительных сетях. Сейчас попробуем начать с ПВ-3. Это силовой элемент, который используется при номинальном напряжении и постоянном токе, лучше всего использовать его при прокладке, где необходима повышенная гибкость. Монтаж достаточно простой, его можно использовать как с изгибами, так и без них. Лучше всего доверять прокладку провода настоящим профессионалам, которые имеют опыт в данном деле, иначе все это может привести к плачевным последствиям. Необходимо позаботиться об этом сразу, чтобы не было никаких эксцессов. Теперь скажем несколько об изоляции. Большим преимуществом изоляции кабеля со старой маркировкой является, то, что она не подвержена горению и действию плесневых грибов. Такая изоляция может выдержать температура до 150 С, и не растянуться при температуре до 70 С, плюс к этому, она плотно прилегает к жилам и легко от них отделяется. Согласно ГОСТу изоляция на ПВ-3 будет иметь зелёный цвет. Провод ПВ-3 маркируют с помощью штампа, печатным и рельефным способом. Технические характеристики провода ПВ-3 При эксплуатации кабеля ПВ-3 необходимо учитывать, что температура должна быть от -50 до 70 градусов Цельсия. Влажность его эксплуатации только при температуре окружающей или внешней среды может доходить до 100%. Не рекомендуется проводить монтаж при температуре ниже -10 -15 градусов Цельсия. Температура нагрева жил не должна превышать 70 градусов Цельсия. Предельная прочность изоляции 12,5 МПа, но не больше! Провод может изгибаться на угол не более 90 градусов. Можно сказать, что минимальный срок службы 15 лет. Он проходит тщательную проверку перед запуском его в продажу. Теперь откроем маленький секрет, ПВ-3 и ПУГВ между собой практически ничем не отличаются. ГОСТ 6323 на виниловый кабель был отменен 01.01.2011. Вместо него  появились ТУ 16-705.501-2010. ПУГВ является аналогом ПВ-3, единственным его отличием есть количество жил 5, то есть он более гибкий.   C 01.01.2001 года на территории Российской Федерации прекратил свое действие ГОСТ 6323-79, взамен него ввели в действие ГОСТ Р 53768-2010 и ТУ 16-705.501-2010. По сути, провод ПВ-3 и ПВ-4 это и есть ПУГВ, изменение это произошло из-за изменения ГОСТа. Надеюсь, что благодаря этой статье вы смогли понять разницу между проводами. Мы постарались описать особенности винилового проводника третьего класса гибкости специально именно его, так как этот кабель более старый и его характеристики полностью ничем не отличаются от более нового ПУГВ. Теперь, вы не будете удивляться, когда вам будут предлагать ПУГВ вместо старого наименования. Хочется верить, что вам будет намного проще выполнять выбор провода, и что для вас это не будет такой сложной задачей. Отличие этих маркировок надо обязательно знать каждому электрику, но и не будет лишним начинающему предпринимателю. Возьмём, к примеру, такую простую задачу, как подключение контрольно-кассовой техники (ККТ или по-другому ККМ), подключение удобнее выполнить проводом ПуГВ. Более глубокие знания о кассовых аппаратах и их сервисном обслуживании можно получить здесь. .



ServiceSolar® (PV) | RHW-1, VW-1 1 кВ/2 кВ

Описание

Одножильный медный провод, скрученный, с изоляцией из влаго- и термостойкого, химически сшитого полиэтилена. С изоляцией ServicePRO-X ^® – смазка для вытягивания не требуется (#6 AWG и больше) . Номинальное напряжение 2 кВ соответствует жестким требованиям бестрансформаторных инверторов на фотоэлектрических панелях (солнечных) . Доступны разные цвета.

Применение

Подходит для использования в качестве соединительной проводки на солнечных панелях в заземленных или незаземленных системах, как определено в применимых частях Национального электротехнического кодекса (NEC) NFPA 70, таких как статья 690. 31(A). Подходит для использования в сухих системах с температурой 105°C. Также подходит для использования в цепях с малыми утечками, требующих диэлектрической проницаемости 3,5 или менее (для больниц) .

Стандарты

Стандарты ASTM: B-3 (мягкий или отожженный) , B-8 (концентрическая скрутка) ,
B-787 (комбинированная прядь)
UL 44 RHW-2, UL 854 USE-2 и UL 4703 PV Wire
C(UL) RPVU90 1кВ/2кВ: CSA C22.2 #271
ICEA S-95-658/NEMA WC-70
Федеральная спец. А-А-59544
Класс огнестойкости: VW-1, CT Используйте (1/0 AWG и больше)
Номинальная температура 90°C влажная/сухая, Номинальная холодная температура при -40°C
Стойкость к солнечному свету, стойкость к бензину и маслу II
Прямое захоронение
RoHS Compliant

Request QuoteDownload Spec Sheet

VIEW PRODUCT DATA TABLE

Part Number	Size AWG or Kcmil	Strand (no. )	Толщина изоляции (мил)	Номинальный диаметр Общий (дюймы)	Прибл. Чистый вес (фунт. 7	75	0.22	35	35†
PV2K14VW-C	14	19	75	0,22	35	35†
PV2K12VW	12	7	75	0. 24	46	40†
PV2K12VW -C	12	19	75	0.24	46	40†
PV2K10VW	10	7	75	0.27	62	55†
PV2K10VW-C	10	19	75	0. 27	62	55†
PV2K8VW	8	7	85	0.31	90	80
PV2K8VW-C	8	19	85	0,31	90	80
PV2K6VW	6	7	85	0. 35	128	105
PV2K4VW	4	7	85	0.40	187	140
PV2K3VW	3	7	85	0.42	226	165
PV2K2VW	2	7	85	0. 45	276	190
PV2K1VW	1	19	105	0.53	349	220
PV2K1/0VW	1/0	19	105	0,57	427	260
PV2K2/0VW	2/0	19	105	0,61	525	300
PV2K3/0VW	3/0	19	105	0. 66	646	350
PV2K4/0VW	4/0	19	105	0.72	798	405
PV2K250VW	250	37	120	0.81	935	455
PV2K300VW	300	37	120	0. 87	1,105	500
PV2K350VW	350	37	120	0,92	1,273	570
PV2K400VW	400	37	120	0.96	1 439	615
PV2K500VW	500	37	120	1. 04	1,769	700
PV2K600VW	600	61	135	1.16	2,118	780
PV2K750VW	750	61	135	1.26	2,609	885
*Based on ambient temperature of 30°C per NEC Таблица 310. 15 (В)(17). † Защита от перегрузки по току для элементов, отмеченных обелиском (†), не должна превышать 15 ампер для № 14 AWG, 20 ампер для № 12 AWG и 30 ампер для № 10 AWG согласно сноске NEC 310-17. ПРИМЕЧАНИЕ. Соединительный провод фотоэлектрического модуля для использования с кабельным каналом или без него в соответствии со статьей 69 систем электропроводки.0 в Национальном электротехническом кодексе (NEC), NFPA 70. ПРИМЕЧАНИЕ. Приведенные данные являются приблизительными и зависят от стандартных отраслевых допусков.

Сопутствующие товары

технические характеристики, область применения

В процессе прокладки электропроводки провод ПВ 3 может прокладываться на неровных участках благодаря своей гибкости и универсальности. В материале мы расскажем о технических параметрах, сфере применения и особенностях провода ПВ 3.

ПВ 3 — силовая медная жила с поливинилхлоридной изоляцией. Провод используется для подключения электроприборов, прокладки силовых и осветительных сетей. Характерной особенностью и преимуществом ПВ3 является его гибкость, позволяющая выполнять повороты и виражи, прокладку в труднодоступных местах.

Содержание

• 1 Технические характеристики провода ПВ3
• 2 Область применения
• 3 Какие положительные стороны провода ПВ 3
• 4 Кабель ПВ 3 правила эксплуатации
• 5 Как правильно выбрать провод ПВ 3 ГОСТ

Характеристики провода ПВ 3

Провод под наименованием ПВ 3 расшифровывается как: П — провод, В — изоляция из винилового материала, цифра 3 — категория изгиба электропроводящей жилы. Увеличение числа в названии означает увеличение степени гибкости.

Основные технические характеристики провода ПВ 3:

• имеет одну жилу;
• Прокладка силовых цепей сетей электрического тока и освещения;
• возможность применения на переменное напряжение 400 В и постоянное напряжение 1000 В;
• диапазон температур от -50 до +75 градусов, прокладка медного провода ПВ 3 допускается в диапазоне температур -15 градусов;
• Кабель ПВ 3 нормально эксплуатируется при влажности 100%;
• допустимый угол изгиба перпендикулярно его оси;
• Заявленный срок службы провода монтажного ПВ 3 около 2 лет, по факту используется до 15 лет.

Заземлитель имеет двойную изоляцию, благодаря чему не нагревается током и широко применяется в промышленных целях.

Область применения

Благодаря широкому диапазону сечений жил широко применяется при монтаже индивидуальных электрических сетей, прокладке электрического кабеля в квартире или доме, подключении электроприборов к сети.

Технические параметры позволяют использовать ПВ 3 в следующих сферах:

• комплексы связи;
• Жилые здания и помещения производственного назначения;
• электропроводка внутри или снаружи зданий.

Благодаря усиленному двойному слою утеплителя из ПВХ-пластика обеспечивается полная безопасность использования, ведь такой материал не нагревается от воздействия высоких температур. Также материал проводки не подвержен возгоранию.

Какие положительные стороны провода ПВ 3

Ключевой характеристикой кабеля для заземления ПВ 3 является использование винилового изоляционного материала, препятствующего нагреву и воспламенению. Такой материал не разрушается грызунами, так как имеет характерный запах и обладает твердостью. Силовой провод фиксируется скобами, его нельзя прибивать, чтобы не повредить изоляцию.

Преимущества ПВ 3:

• можно прокладывать во взрывоопасных зонах производства, т.к. он не подвержен влиянию внешних агрессивных факторов, грибка, коррозии;
• температура провода не повышается при максимально допустимом напряжении;
Гофрированная изоляция
• позволяет прокладывать для сетей высокого напряжения;
• кабель подходит для обогрева водопроводных труб.

Механические характеристики и безопасность позволяют использовать его в деревянных конструкциях и зданиях из других материалов с повышенным уровнем пожарной опасности.



Кабель ПВ 3 правила применения

Провод ПВ 3 применяется практически во всех сферах. Возможна прокладка и при низких температурах от — 15 градусов, но предварительно кабель необходимо прогреть. При несоблюдении этих правил прокладки кабель теряет свою функциональность, а уровень его безопасности снижается. Кабель прокладывается в следующих местах:

• кабельные каналы;
• ящики и лотки;
• рукава и шланги;
• прокладка для заземления.

Также ПВ 3 допускается прокладывать в пустотах зданий, причем изгибы кабеля не должны превышать 5 наружных диаметров провода. При прокладке необходимо защитить провод от жидкостей и конденсата. Температура при прохождении электрического тока не должна превышать 70 градусов.

Как правильно выбрать провод ПВ 3 ГОСТ

При покупке провода требуется его испытание, в ходе такого испытания можно выявить его электрические и физические характеристики, а также выявить потенциальные области применения. В процессе выбора необходимо протестировать такие параметры:

• конфигурация и размеры;
• Токонесущая способность прядей;
• проверка напряжения;
• Определение сопротивления слоя изоляционного материала;
• проверка маркировки и надежности упаковки.

Также требуется проводить регулярные испытания провода, в результате которых можно сделать выводы о технических параметрах в процессе эксплуатации:

• сопротивление жилы проведению электрического тока;
• Стойкость к изгибам и ударам при низких температурах;
• прочность и сопротивление разрыву;
• термоудары;
• термостойкость к повышению и понижению градусов окружающей среды.
