Провод РКГМ: расшифровка, технические характеристики, расшифровка

При реализации оконечного участка силовых электрических сетей различного назначения часто возникает задача подключения терминальных приборов и электротехнического оборудования внутреннего, наружного применения, среди которых присутствуют также подвижные устройства. Одновременно эксплуатация этой техники может происходить в жестких условиях, к которым относятся расширенный температурный диапазон, высокая влажность, причем влажность может достигать 100%.

Необходимая эксплуатационная надежность этой части сети обеспечивается использованием для ее построения специальных кабельных и проводных изделий, конструкция которых изначально рассчитана на подобные условия. Провод РКГМ — один из таких продуктов. РКГМ получил широкое распространение, что определяется привлекательным для широкого круга пользователей сочетанием легкостью использования, дешевизны, технической эффективности, доступности.

Расшифровка аббревиатуры

Конструкция РКГМ, отличающаяся предельной простотой, схематически показана на рисунке 1. Изделие содержит многопроволочную токопроводящую жилу 1, покрытую слоем 2 резиновой изоляции. Функции верхнего покрытия выполняет оплетка 3 из стекловолоконных нитей. РКГМ согласно общепринятой классификации относится к проводам т.к. не содержит выделенной полноправной оболочки и различных экранирующих покрытий. Оплетку 3 этого изделия следует считать элементом усиления резиновой изоляции.

В аббревиатуру провода традиционно для электротехнической отрасли вводят наиболее важную для потребителей информация. Она исчерпывающим образом характеризует как конструктивное исполнение провода, так и его главные технические особенности.

Марку РКГМ формируют по действующим правилам, трактуя как:

• РК – изоляция резиновая (Р) на кремнийорганической, иначе силиконовой основе (К), что обеспечивает хорошие температурные свойства;
• Г – многопроволочная токопроводящая медная жила как минимум четвертого класса гибкости (Г) по ГОСТ 22483-2012, изготовленная из электротехнической меди;
• М – внешняя оплетка с дополнительной пропиткой, наложенная непосредственно на основную изоляцию без применения промежуточной подушки.

Броневые и иные усиливающие покровы конструкцией не предусматриваются.

Цифровой индекс, который дополняет буквенную часть марки, численно равен сечению токопроводящей жилы в квадратных миллиметрах.

Рисунок 1. Схематическое представление поперечного сечения гибкого провода РКГМ

Где: 1 – гибкая многопроволочная медная токопроводящая жила; 2 – изоляция из кремнийорганической резины; 3 – оплетка из стекловолоконных нитей.

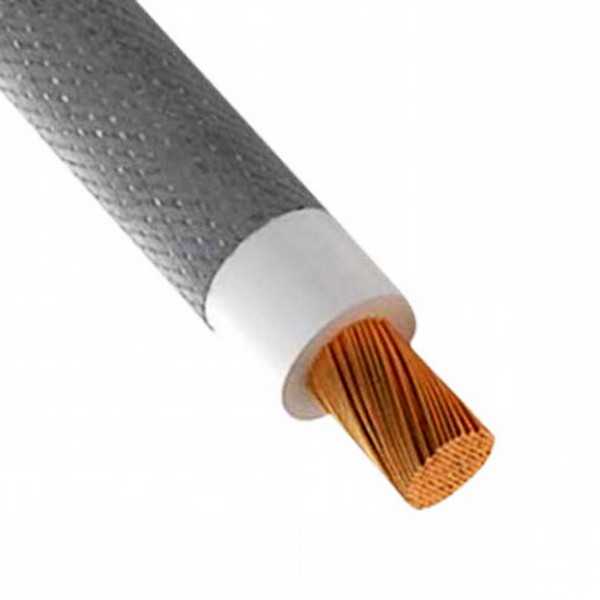

Конструкция

Токопроводящая жила многопроволочная, сечения образуют типовой ряд с изменением от 0,7 до 120 мм². По мере наращивания сечения жилы диаметр провода по оболочке увеличивается от 3,5 до 21,4 мм, а погонная масса растет от 18,3 до 1285 кг/км.

Изоляция — на основе кремнийорганической резины с погонным сопротивлением по меньшей мере 95 МОм × км. Ее толщина составляет от 0,6 мм для изделий с малым поперечным сечением, может достигать 2 мм на максимальных диаметрах провода.

Внешнее облегченное защитное покрытие — оплетка из стекловолоконных нитей, дополнительно пропитанной кремнийорганическим лаком для улучшения механической стойкости и температурной стабильности.

Работу с проводом РКГМ заметно облегчает хороший визуальный контраст отдельных элементов его конструкции по цветам и фактуре, а также простота удаления оплетки. Примером может служить рисунок 2.

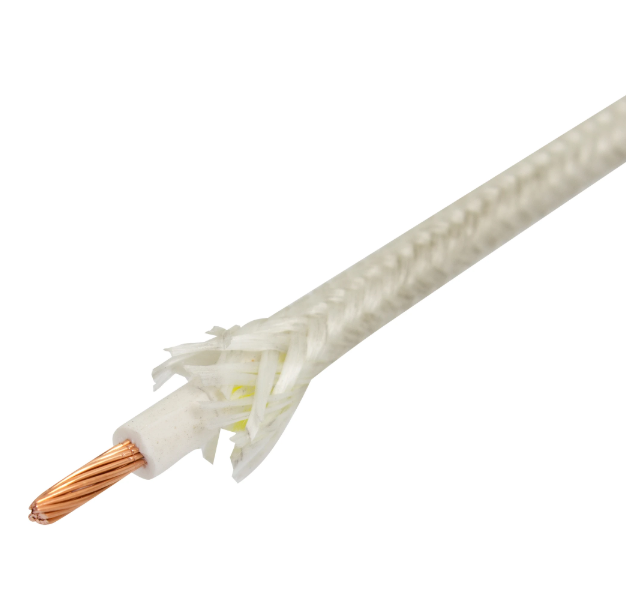

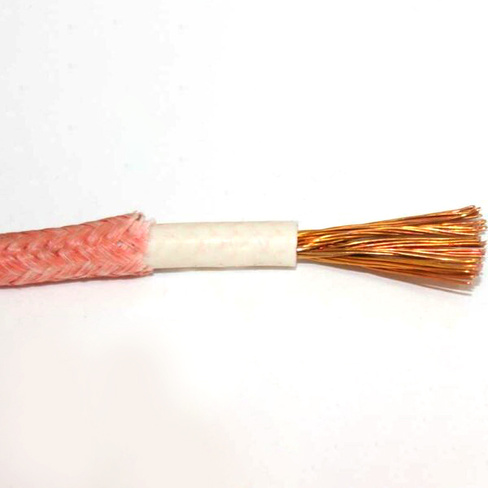

Рисунок 2. Термостойкий провод РКГМ-10 и основные элементы его конструкции

За счет высокой рабочей температуры изделие относится к термостойким проводам.

Технические характеристики

Провод РКГМ имеет следующие электрические характеристики:

• рассчитан на максимальное напряжение переменного тока 660 В при частоте не свыше 400 Гц;
• допустима эксплуатация на сетях постоянного тока, где наибольшее напряжение может быть увеличено до 1000 В.
• токовая нагрузочная способность – типовая для кабелей и проводов общего назначения.

Механические характеристики:

• минимальный радиус изгиба установлен равными двум внешним диаметрам по оболочке, что определяется классом гибкости;
• монтаж осуществляется при температуре от -15 до +60°С;
• при выполнении инсталляционных работ следует соблюдать типовые для силовой кабельной продукции ограничения по минимальному радиусу изгиба и наибольшему тянущему усилию.

Минимальный нормативный срок использования установлен равным 8 годам, при соблюдении правил установки и последующей эксплуатации, как свидетельствует опыт, может быть заметно превышен.

Провод РКГМ виброустойчив, подходит для работы с нестационарной техникой.

Основной тип заводской упаковки продукции – бухта, длина которой зависит от сечения жилы. Основные данные провода указывают на этикетке. Пример провода РКГМ в заводской бухтовой упаковке показан на рисунке 3.

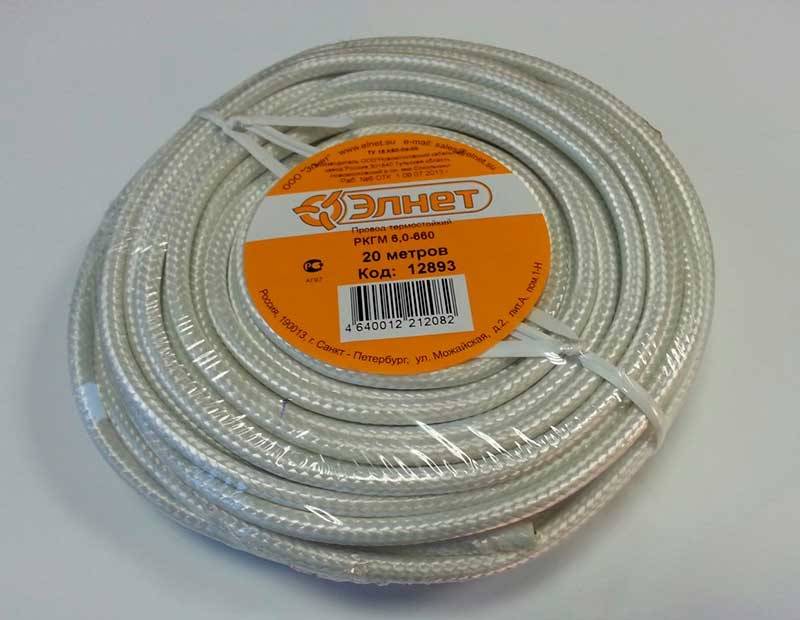

Рис. 3. Бухта провода РКГМ с полиэтиленовой упаковкой для магазинной розничной продажи

Основные потребительские качества

Провод РКГМ за счет обширной номенклатуры изделий с различным поперечным сечением позволяет решать задачи при построении электрических силовых систем различного назначения. Рекомендуется выбирать сечение исходя из плотности тока 5 А/мм².

Формирование изоляции из кремнийорганической резины обеспечивает устойчивость к воздействию масел, лаков, красок и растворителей. Одновременно внешнее покрытие не только позволяет нормальную эксплуатацию при 100-процентной влажности окружающей среды (при температуре не свыше 35°С), но и прекрасно сопротивляется образованию на оболочке грибков и плесени.

Конструкция изделия содержит материалы с различными коэффициентами линейного расширения. Эта особенность приводит к тому, что РКГМ, несмотря на заявленный температурный диапазон, не рекомендуется для открытой установки в районах Крайнего Севера и иных местностях с холодным климатом. Его изолирующие покрытия быстро выходят из строя из-за внутренних напряжений, возникающих при значительных перепадах температуры.

Применение

Провод РКГМ может использоваться для:

• создания линейной части внутренних и наружных электрических сетей общего назначения местностей средней полосы России, других областей умеренного климата;
• реализации производственных, домашних систем освещения;
• формирования обмоток различных электрических машин и механизмов;
• построения сетей на различных химических производствах;
• создания электрических сетей, эксплуатируемых при повышенной влажности с высокими рисками образования грибков и плесени.

Провод РКГМ устойчив к повышенной температуре, за счет чего хорошо подходит для проводки в банях с любым видом пара частных домов, коттеджей. Без ограничений допустим для использования в ванных комнатах городских квартир, где выполняет функции термостойкого провода. С учетом отсутствия мощных потребителей электрической энергии наиболее востребованными там являются типовые для домашних применений сечения жилы 1,5 и 2,5 мм².

Монтаж может производиться по открытой и скрытой схеме. Открытая прокладка проводом РКГМ привлекательна с дизайнерской точки зрения, т.к. фактура упрочняющей оплетки позволяет стилизовать готовую проводку под старину. Во всех прочих случаях с учетом относительно невысокой механической прочности рекомендуется обеспечить дополнительную защиту, выполняемую обычными для электротехники способами. Пример показан на рисунке 4.

Рис. 4. Пример открытой трубной разводки электрических проводов в бане

Производители

Провод РГГМ серийно выпускается десятью российскими кабельными заводами, среди которых находятся такие авторитетные предприятия как Электропровод, Камкабель, Рыбинсккабель, а также заводом Молдавкабель. Это позволяет смело закладывать его в проекты с поставкой непосредственно со склада дистрибутора или покупки в розничном магазине при возникновении такой необходимости.

Заводы производят провод РКГМ по собственным ТУ, требования по части параметров которых превосходят известный ГОСТ 16036 в редакции 1979 года. Необходимость перехода на заводские нормативные документы обусловлена существенным повышением уровня качества готовой продукции, требования к которым не отражены в стандарте.

Видео по теме

https://www.youtube.com/watch?v=4P-mWUXZ0tk

Провод термостойкий РКГМ, Кабели и провода, Москва, стоимость, онлайн

Провод термостойкий РКГМ, Кабели и провода, Москва, стоимость, онлайн

Включите в вашем браузере JavaScript!

• Главная
• Кабели и провода
• Провод термостойкий РКГМ

Сортировка Сортировкапо возрастанию ценыпо убыванию ценысначала новыепо названию

41. 31 руб

Провод термостойкий РКГМ 0,75 мм² (10м) TDM

54.52 руб

Провод термостойкий РКГМ 1,0 мм² (10м) TDM

60.47 руб

Провод термостойкий РКГМ 1,5 мм² (10м) TDM

296.17 руб

Провод термостойкий РКГМ 10,0 мм² (10м) TDM

95.23 руб

Провод термостойкий РКГМ 2,5 мм² (10м) TDM

133.99 руб

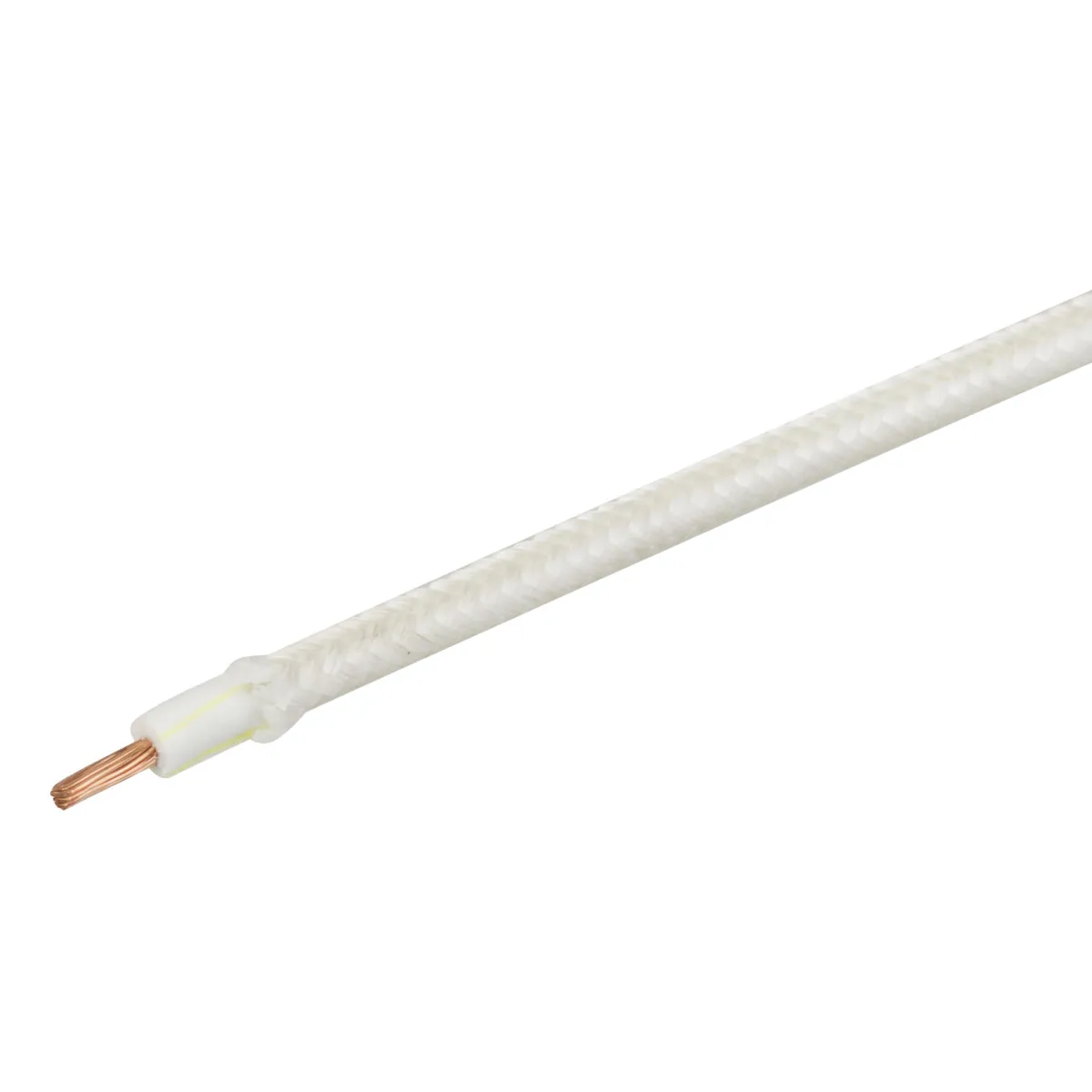

Провод термостойкий РКГМ 4,0 мм² (10м) TDM

180.07 руб

Провод термостойкий РКГМ 6,0 мм² (10м) TDM

41.31 руб

Провод термостойкий РКГМ 0,75 мм² (20м) TDM

54.52 руб

Провод термостойкий РКГМ 1,0 мм² (20м) TDM

60. 47 руб

Провод термостойкий РКГМ 1,5 мм² (20м) TDM

296.17 руб

Провод термостойкий РКГМ 10,0 мм² (20м) TDM

95.23 руб

Провод термостойкий РКГМ 2,5 мм² (20м) TDM

Назначение

• Провод медный силовой гибкий теплостойкий на номинальное напряжение 660 В. Для передачи и распределения электрической энергии.

Применение

• В конструкциях, подвергающихся высоким температурным воздействиям внутренних механизмов и условий с высокими показателями влажности, имеет свойства термостойкости и жаропрочности.
• Подключение приборов освещения, индустриальных и домашних электрических приспособлений, используется в электропроводке сушилок, бань и саун.

Материалы

• Проводник – многопроволочная медная жила.
• Изоляция – кремнийорганическая резина.
• Оплетка – полиэфирные нити.

Преимущества

• Широкий температурный диапазон эксплуатации от – 60 до +180 °С.
• Устойчив к воздействию относительной влажности воздуха 100% при    температуре 35 °С.
• В ассортименте кабель представлен как для монтажных организаций, так и для розничного потребителя.

Быстрый заказ

Контактное лицо (ФИО):

Контактный телефон:

Email:

Согласие на обработку персональных данных

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

Получать уведомления о заказе

С помощью уведомлений о заказе можно не только получать актуальную информацию по заказу, но и иметь быстрый канал связи с магазином

Комментарий:

расшифровка маркировки, особенности, стандарты и устройство

Сложные температурные условия в помещении налагают условия на все приборы и электрические сети. Высокие температуры и высокий уровень влажности повышают риск обрыва проводов и кабелей. Для работы в саунах, банях, бассейнах применяют специальные термостойкие проводники, в том числе РКГМ.

Содержание

1. Сокращения и технические характеристики
2. Из чего состоит RCGM
3. Область применения
4. Производители проводов РКГМ
5. Разновидности жил
6. Рекомендации по монтажу

Сокращения и технические условия

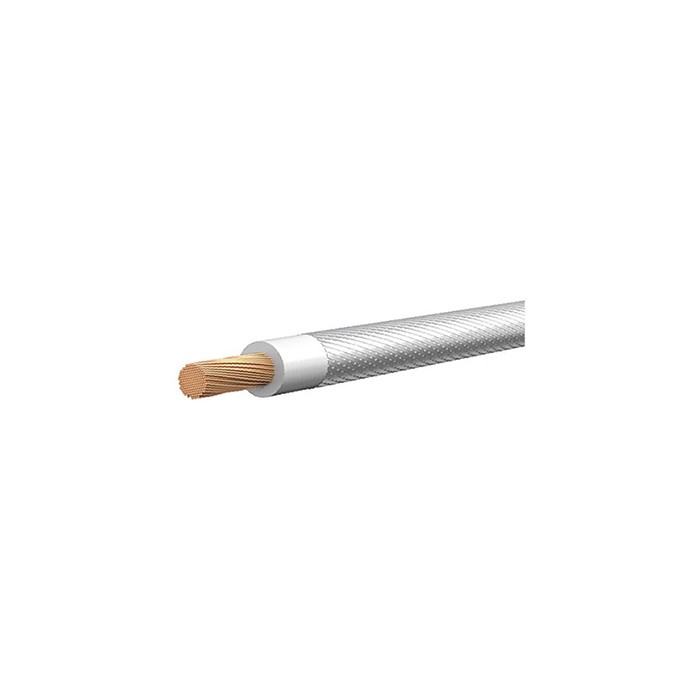

Провод термостойкий РКГМ

Кабель термостойкий — вид кабельной продукции, обладающий высокой степенью устойчивости к негативным факторам. Особенностью данного вида изделий является наличие дополнительного утеплителя из негорючего материала. Они бывают однопроволочными и многопроволочными. Первые более жесткие, негибкие. Их следует укладывать с наименьшим количеством креплений. Пониженное сопротивление при работе на низких частотах. Многожильный подходит для установок с большим количеством поворотов. Разновидностью таких кабелей с многопроволочной структурой является проводник РКГМ.

Обозначение маркировки кабеля

Провод термостойкий РКГМ предназначен для сетей напряжением до 660 В. Основные характеристики можно найти в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

• Материал жил — медь, так как в начале маркировки нет буквы А.
• РК — изоляция из силиконовой резины.
• Г — гибкий.
• М — наружная оплетка из стекловолокна. Дополнительно пропитан термостойким лаком и эмалью.

За буквенным кодом следует цифра. Он показывает, какую площадь поперечного сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать ток разной величины.

Технические характеристики RCGM

Провод небронированный. Технические характеристики RCGM:

• Рабочее напряжение 180, 220, 380 и 660 вольт.
• 4 класс гибкости.
• Многожильный провод.
• Сечение — от 0,75 кв.мм. до 120 кв.мм.
• Минимальный радиус изгиба составляет 2 диаметра.
• Работает при 100% влажности. При этом температура должна быть не выше 35°С.
• Рабочая частота до 400 Гц.
• Может работать при давлении от 130 Па (1 мм рт. ст.) до 294 кПа.
• Диапазон рабочих температур от -60°С до +180°С.
• Минимальная температура прокладки 15°С.
• Работает 8 лет при соблюдении условий эксплуатации.
• Устойчив к возгоранию.
• Возможность установки в условиях образования грибков, плесени.
• Виброустойчивость.

Доступны различные диаметры и веса. Продается бухтами длиной 100 и 200 метров.

В процессе монтажа допускается многократный изгиб проводника (около 15 раз) без его повреждения.

Из чего состоит РКГМ

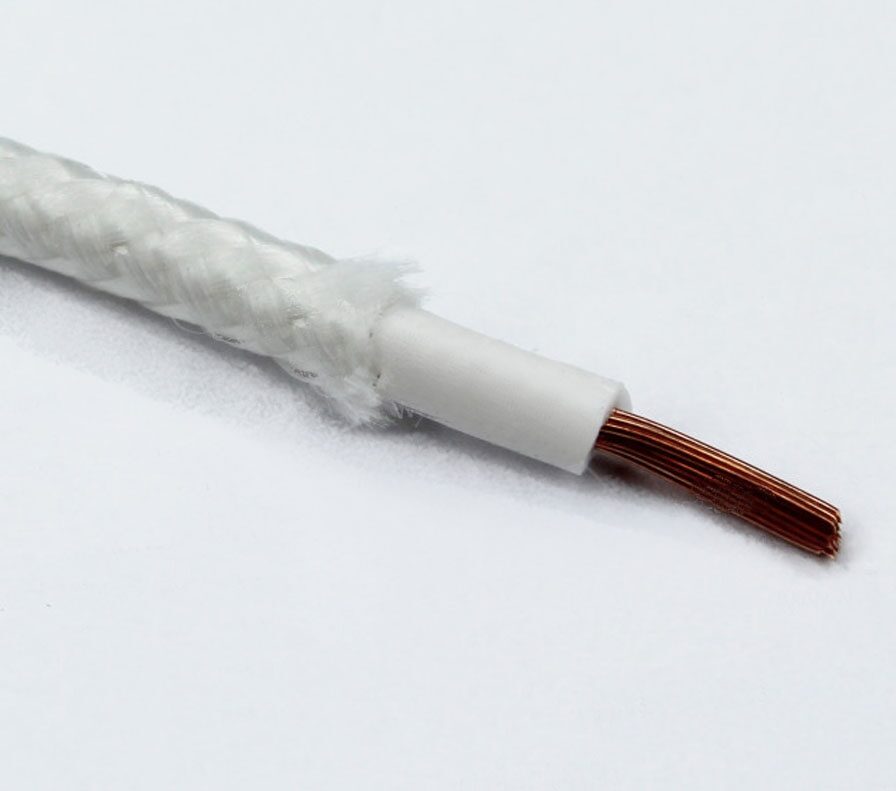

Проводная конструкция

Обязательными элементами кабеля РКГМ являются:

• Изоляция. Этот слой расположен над веной. Изготовлен из силиконовой резины. Толщина изоляционного слоя зависит от рабочего напряжения, на которое рассчитан проводник. Увеличивается с увеличением нагрузки.
• Внешняя оболочка. Представляет собой оплетку из стекловолоконных нитей со специальной пропиткой лаком КО-921. Придает изделию повышенную прочность и гибкость.

Использование изоляции и внешней оболочки делает кабель РКГМ надежным и позволяет использовать его в сложных климатических условиях.

Область применения

Открытые трубопроводы

В быту и промышленности машины работают на основе электромагнитной индукции. При коммутации места контактов сильно нагреваются, что может привести к разрушению обычного провода. Кабели РКГМ сконструированы таким образом, что разрушения не происходит даже при больших перепадах температур.

Поскольку провод термостойкий, его обычно используют в местах с высокими температурами. Благодаря своим характеристикам проводник применяется в следующих условиях:

• Монтаж электрических цепей в помещениях и на открытом воздухе в условиях умеренного климата.
• Изготовление обмоток в мощном оборудовании.
• Использование в химической промышленности.
• Жилищное строительство. Создание группы освещения, подключение бытовой техники и розеток в помещениях с повышенной температурой и влажностью.
• Установка в местах с высоким риском образования плесени и грибка.

В быту РКГМ применяется в банях, саунах, помещениях с повышенными температурами. Его активно используют в ванных комнатах и ​​подвалах. С помощью термостойкого провода РКГМ 2,5 также можно подключить электроплиты, духовки и другую мощную технику на кухне или в ванной.

Проводник не пригоден для работы при отрицательных температурах. Оболочка имеет низкую устойчивость к холодным условиям, поэтому следует выбирать другую кабельную продукцию.

Производители проводов РКГМ

Катушка провода РКГМ

Производством кабеля РКГМ занимаются многие заводы электромеханических изделий. Наиболее качественную продукцию по ГОСТу и широко распространенную продукцию производят следующие предприятия:

• Уралкабель.
• Камкабель.
• Рыбинсккабель.

Изготовители обязаны изготавливать кабель в соответствии с техническими условиями ТУ16. К80-09-90.

Разновидности жил

РКГМ-0,5

Кабель РКГМ выпускается на разные рабочие частоты, с разным сечением и, соответственно, с разными параметрами. Основные марки проводника:

• РКГМ-0,5. 0,5 кв.мм. Это сечение провода. Работает на частоте до 400 Гц.
• РКГМ-16. Участок 16 кв.м. Условия применения — от -70°С до +190°С с частотой до 400 Гц. Нельзя использовать во враждебной среде.
• РКГМ-50. Сечение 50 кв.мм., основное применение электроагрегаты на давление от 1,4 кПа до 295 кПа. Температурный диапазон от +60°С до +180°С.
• РКГМ-95. Предназначен для использования только при 660В и 400Гц. Средняя температура использования 25-35°С.
• РКГМ-150. Наиболее крупные изделия используются при напряжении 380-660 В и частоте 100-400 Гц. Возможна установка при температуре от +15°С до +30°С. Рабочее давление от 1 кПа до 300 кПа.

Класс гибкости и свойства также определяются количеством проводников.

Рекомендации по установке

При монтаже скрытой электропроводки в деревянном доме все соединения должны выполняться в металлических распределительных коробках

Для того чтобы проводник исправно и надежно функционировал в течение заявленного срока, необходимо соблюдать требования эксплуатации. При прокладке учитывайте следующие правила:

• Кабельную линию можно поворачивать только под прямым углом.
• Возможна вертикальная и горизонтальная разводка.
• Пересечение кабелей нежелательно.
• Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
• Расстояние до окон или дверей не менее 10 см.

Установка возможна как открытая, так и скрытая. При открытой прокладке провода могут укладываться в швеллеры, гофрированные трубы, трубы жесткого каркаса, плетеные металлические рукава. Закрытая проводка более сложная. Мастер обязан соблюдать все требования и рекомендации, регламентированные техническими условиями. Также возможна воздушная прокладка проводников. Подходит для подвесных потолков и полов.

Перед установкой необходимо проверить провода. Не должно быть перегибов, пробоев изоляции, оголенных участков. Индикатор тестирует кабели до и после установки.

расшифровка маркировки, особенности, стандарты и устройство

Содержание статьи:

• Аббревиатура и технические условия
• Что такое РКГМ
• Область применения
• Производители проволоки РКГМ
• Разновидности проводников
• Рекомендации по установке

Сложный температурный режим в помещении налагает условия на все приборы и электрические сети. При высоких температурах и высоком уровне влажности возрастает риск разрушения проводов и кабелей. Для работы в саунах, банях, бассейнах используются термостойкие проводники специального назначения, среди которых РКГМ.

Сокращения и технические условия

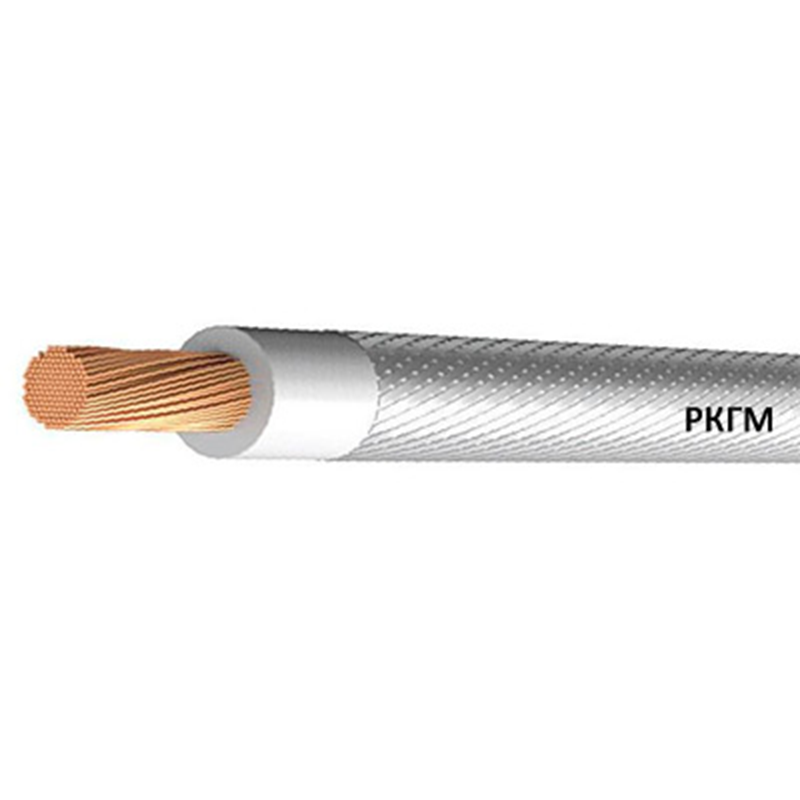

РКГМ проволока термостойкая

Кабель термостойкий — вид кабельной продукции, характеризующийся высокой степенью устойчивости к воздействию негативных факторов. Особенностью изделий этого типа является наличие дополнительного утеплителя из негорючего материала. Они бывают однопроволочными и многопроволочными. Первые более жесткие, негибкие. Их следует укладывать с наименьшим количеством креплений. Сопротивление уменьшается при работе на низких частотах. Многожильные подходят для монтажа с большим количеством изгибов и поворотов. Разновидностью таких кабелей с многопроволочной структурой является проводник РКГМ.

Маркировка кабеля

Провод термостойкий РКГМ предназначен для сетей напряжением до 660 В. Основные характеристики указаны в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

• Материал жилы — медь, так как буква А в начале маркировки отсутствует.
• РК — изоляция из силиконовой резины.
• Г — гибкий.
• М — наружная оплетка из стекловолокна. Дополнительно пропитан термостойким лаком и эмалью.

За буквенным кодом следует цифра.

Он показывает, какую площадь сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать ток разной величины.

Технические характеристики РКГМ

Провод небронированный. Технические характеристики РКГМ:

• Рабочее переменное напряжение 180, 220, 380 и 660 Вольт.
• 4 класс гибкости.
• Многожильный провод.
• Сечение — от 0,75 кв.мм. до 120 кв.мм.
• Минимальный радиус изгиба 2 диаметра.
• Работает при 100% влажности. Температура при этом не должна быть выше 35°С.
• Рабочая частота до 400 Гц.
• Может работать при давлении от 130 Па (1 мм рт.ст.) до 294 кПа.
• Диапазон рабочих температур от -60°С до +180°С.
• Минимальная температура прокладки 15°С.
• Работает 8 лет при соблюдении условий эксплуатации.
• Устойчивость к горению.
• Возможность установки в условиях образования грибков, плесени.
• Устойчивость к вибрации.

Доступны различные диаметры и веса. Продается бухтами длиной 100 и 200 метров.

При монтаже допускать многократное изгибание проводника (около 15 раз) без его повреждения.

Что такое РКГМ

Проводная конструкция

Обязательными элементами кабеля РКГМ являются:

• Изоляция. Этот слой расположен над веной. Изготовлен из силиконовой резины. Толщина изоляционного слоя зависит от рабочего напряжения, на которое рассчитан проводник. Увеличивается с увеличением нагрузки.
• Внешняя оболочка. Представляет собой оплетку из стекловолоконных нитей со специальной пропиткой лаком КО-921. Придает изделию повышенную прочность и гибкость.

Использование изоляции и внешней оболочки делает кабель РКГМ надежным и позволяет использовать его в сложных климатических условиях.

Область применения

Открытая электропроводка

В быту и промышленности работают машины на основе электромагнитной индукции. Во время коммутации места контактов сильно нагреваются, что может повредить обычный провод. Кабели РКГМ сконструированы так, что разрушения не происходит даже при больших перепадах температур.

Поскольку провод термостойкий, его обычно используют в местах с высокой температурой. Благодаря своим характеристикам проводник используется в следующих условиях:

• Монтаж электрических цепей в помещениях и на улице в условиях умеренного климата.
• Создание обмоток в мощном оборудовании.
• Использование в химической промышленности.
• Жилищное строительство. Создание группы освещения, подключение бытовых приборов и розеток в помещениях с повышенной температурой и влажностью.
• Установка в местах с высоким риском образования плесени и грибка.

В быту РКГМ применяют в банях, саунах, помещениях с повышенными температурами. Его активно используют в ванных комнатах и ​​подвалах. С помощью термостойкого провода РКГМ 2,5 также можно подключить электроплиты, духовки и другую мощную технику на кухне или в ванной.

Проводник не пригоден для эксплуатации при низких температурах. Оболочка имеет низкую устойчивость к холодным условиям, поэтому следует выбирать другую кабельную продукцию.

Производители проволоки РКГМ

Проволока РКГМ в катушках

Производство кабеля РКГМ осуществляется многими заводами электромеханических изделий. Наиболее качественную по ГОСТу и обыкновенную продукцию выпускают следующие предприятия:

• Уралкабель.
• Камкабель.
• Рыбинсккабель.

Производители обязаны выпускать кабель по ТУ16.К80-09-90.

Разновидности жил

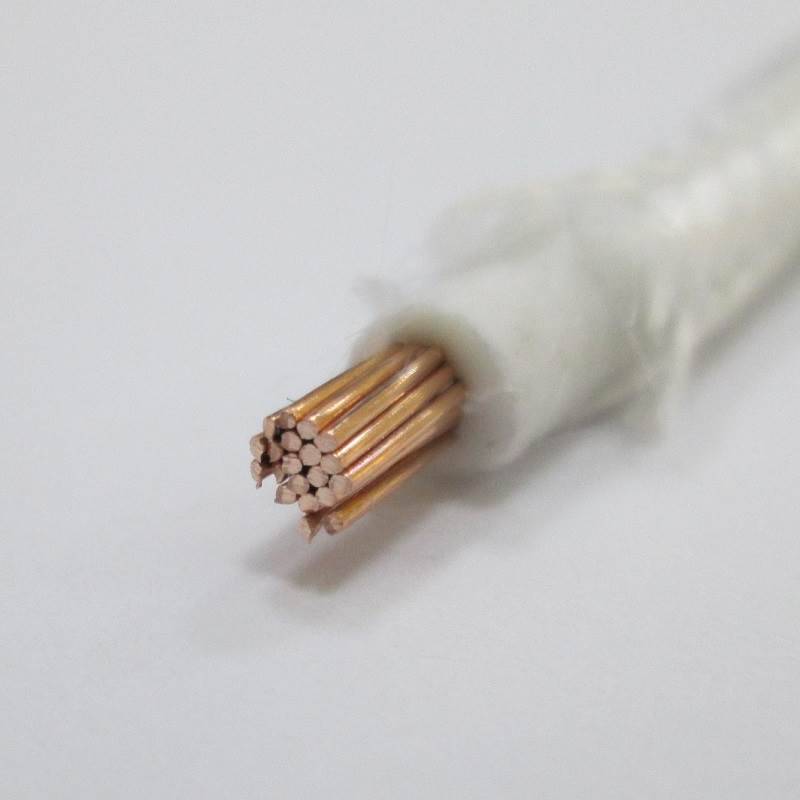

РКГМ-0,5

Кабель РКГМ выпускается на разные рабочие частоты, с разным сечением и, соответственно, с разными параметрами. Основные разновидности проводника:

• РКГМ-0,5. 0,5 кв.мм. Является сечением провода. Работает на частоте до 400 Гц.
• РКГМ-16. Участок 16 кв.м. Условия применения — от -70°С до +190°С с частотой до 400 Гц. Не используйте в агрессивной среде.
• РКГМ-50. Сечение 50 кв.мм., основное применение электроагрегаты на давление от 1,4 кПа до 295 кПа. Температурный диапазон от +60°С до +180°С.
• РКГМ-95. Предназначен для использования только при напряжении 660В и частоте 400Гц. Средние температуры использования 25-35°С.
• РКГМ-150. Наиболее крупные изделия используются при напряжении 380-660 В и частоте 100-400 Гц. Его можно устанавливать при температуре от +15°С до +30°С. Рабочее давление от 1 кПа до 300 кПа.

Класс гибкости и свойства также определяются количеством токопроводящих жил.

Рекомендации по установке

При монтаже скрытой проводки в деревянном доме все соединения должны выполняться в металлических монтажных коробках

Для того чтобы проводник работал эффективно и надежно в течение заявленного срока, необходимо соблюдать требования эксплуатации. При укладке учитывайте следующие правила:

• Поворачивайте кабельную линию только под прямым углом.
