Провод с. Провода с поливинилхлоридной изоляцией: виды, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают типы проводов с ПВХ изоляцией. Каковы их основные технические характеристики. Где применяются провода с поливинилхлоридной изоляцией. Как выбрать подходящий провод для конкретных задач.

Содержание

Виды проводов с поливинилхлоридной изоляцией

Провода с поливинилхлоридной (ПВХ) изоляцией широко используются в электротехнике благодаря своим свойствам. Они делятся на несколько основных типов:

Одножильные провода (например, марки BV, BLV)
Многожильные провода (например, BVR)

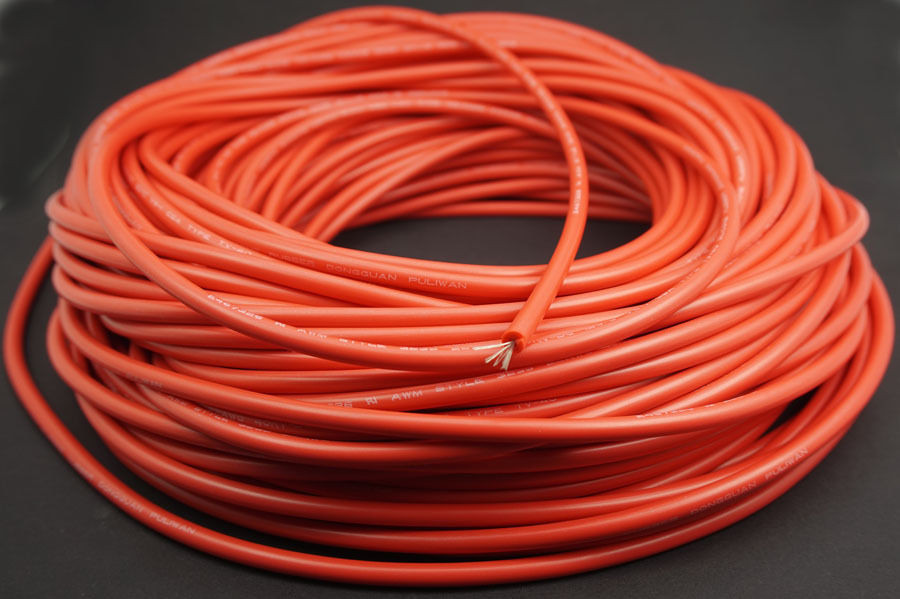

Гибкие провода (например, RVV)

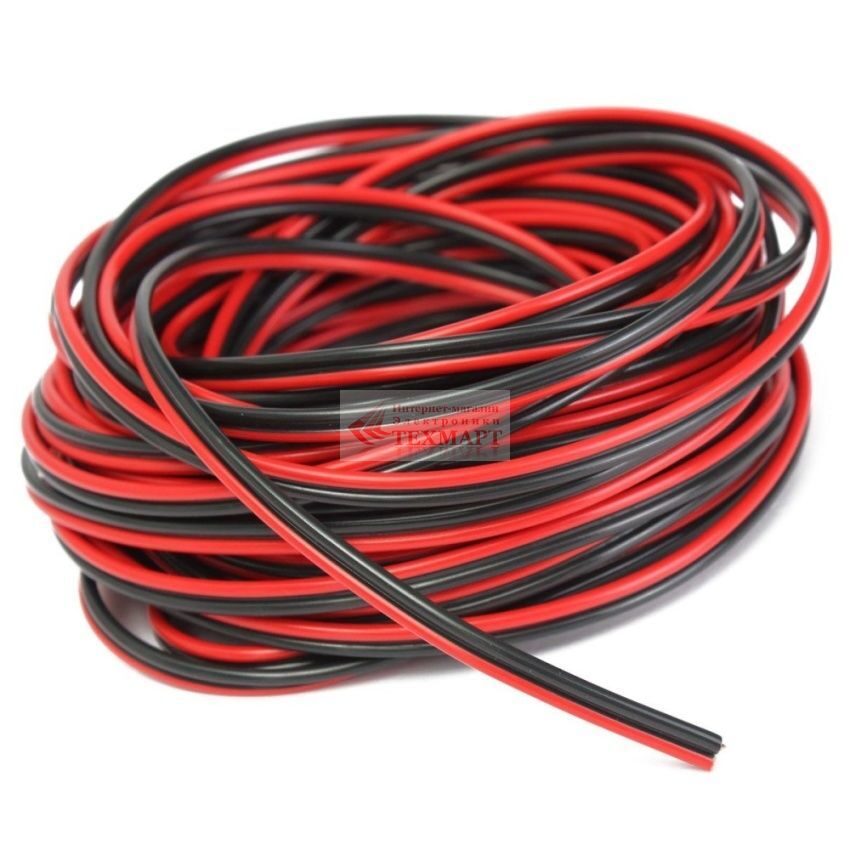

Плоские провода (например, BLWB)
Провода круглого сечения (например, BW, BLW)

Выбор конкретного типа зависит от условий эксплуатации и требований к гибкости провода.

Технические характеристики проводов с ПВХ изоляцией

Основные технические параметры проводов с поливинилхлоридной изоляцией включают:

Номинальное сечение жилы (от 0,5 до 185 мм2)
Толщина изоляции (0,6-2,0 мм)
Наружный диаметр провода
Электрическое сопротивление жилы

Сопротивление изоляции
Рабочая температура (обычно до 70°C)
Допустимое напряжение (до 450/750 В)

Эти характеристики определяют область применения и нагрузочную способность провода.

Области применения проводов с ПВХ изоляцией

Провода с поливинилхлоридной изоляцией находят широкое применение в различных сферах:

Электропроводка в жилых и офисных помещениях
Монтаж осветительных сетей
Подключение бытовых электроприборов
Прокладка силовых линий на производстве
Монтаж электрооборудования и станков
Системы автоматизации и управления

Универсальность и доступность делают эти провода популярным выбором для многих электротехнических задач.

Преимущества проводов с поливинилхлоридной изоляцией

Провода с ПВХ изоляцией обладают рядом важных достоинств:

Высокие диэлектрические свойства
Стойкость к механическим повреждениям
Негорючесть и самозатухание при возгорании
Устойчивость к воздействию влаги и химических веществ

Широкий диапазон рабочих температур
Длительный срок службы (до 30 лет)
Доступная цена по сравнению с другими типами изоляции

Эти свойства обеспечивают надежность и безопасность электропроводки на основе ПВХ проводов.

Выбор сечения провода с ПВХ изоляцией

При выборе сечения провода необходимо учитывать несколько факторов:

Величину протекающего тока
Длину кабельной линии
Способ прокладки (открытый или закрытый)
Температуру окружающей среды
Количество проводов в кабеле или жгуте

Правильный выбор сечения обеспечивает безопасность эксплуатации и снижает потери электроэнергии. Для типовых бытовых нужд часто используют провода сечением 1,5-2,5 мм2.

Монтаж и прокладка проводов с поливинилхлоридной изоляцией

При монтаже проводов с ПВХ изоляцией следует соблюдать ряд правил:

Не допускать механических повреждений изоляции
Соблюдать минимальные радиусы изгиба
Использовать специальные клипсы и крепежи

Не превышать допустимую токовую нагрузку
Обеспечивать надежное соединение проводов
При наружной прокладке защищать от прямых солнечных лучей

Правильный монтаж гарантирует долговечность и безопасность электропроводки на основе ПВХ проводов.

Маркировка и цветовая кодировка проводов с ПВХ изоляцией

Маркировка проводов содержит важную информацию:

Тип провода (например, ПВ1, ПВ3 и т.д.)
Материал жилы (медь или алюминий)
Номинальное сечение
Номинальное напряжение
Стандарт изготовления

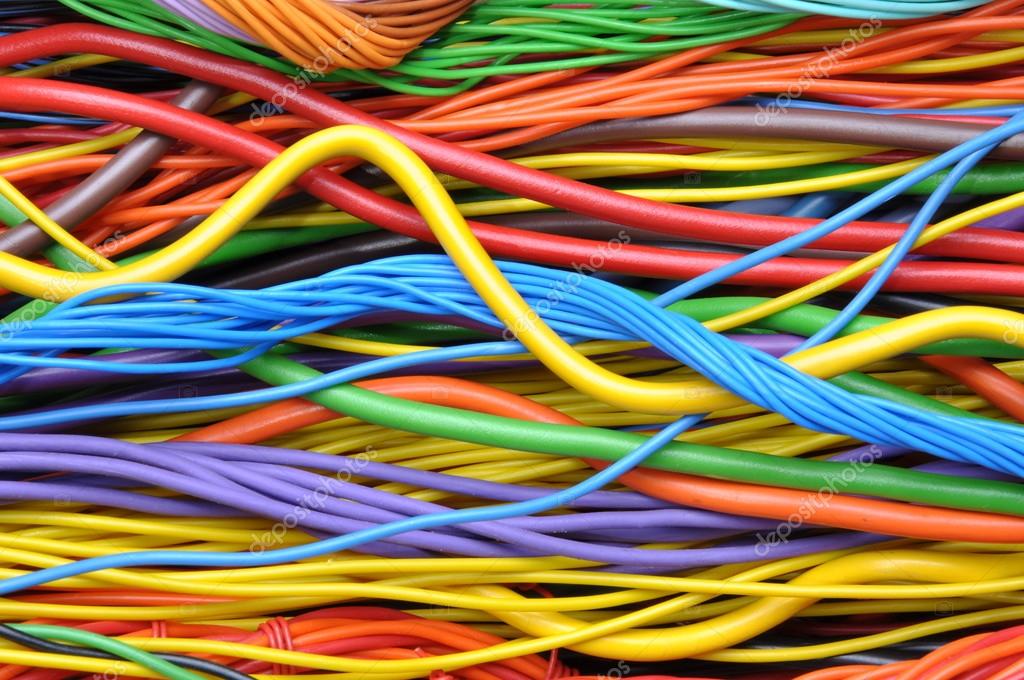

Цветовая кодировка помогает различать провода по назначению:

Желто-зеленый — заземление
Синий — нейтраль
Коричневый, черный, серый — фазы
Красный — коммутируемая фаза

Правильная маркировка и цветовая кодировка облегчают монтаж и обслуживание электропроводки.

Сравнение проводов с ПВХ изоляцией и других типов проводов

Провода с поливинилхлоридной изоляцией имеют свои особенности по сравнению с другими типами:

Более доступны по цене, чем провода с резиновой изоляцией
Менее гибкие, чем провода в силиконовой оболочке
Более устойчивы к механическим воздействиям, чем провода с бумажной изоляцией
Имеют меньшую термостойкость по сравнению с проводами с фторопластовой изоляцией
Обладают лучшими диэлектрическими свойствами, чем неизолированные провода

Выбор между различными типами проводов зависит от конкретных условий применения и требований к электропроводке.

Провод с поливинилхлоридной изоляцией,Провода и кабели

Провода с поливинилхлоридной изоляцией предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладке на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой. Провода используют также для монтажа электрооборудования, машин, механизмов и станков при номинальном напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянном напряжении до 1000 В. Некоторые из пластиковых проводов применяются для оборудования с номинальным напряжением переменного тока 300/300В или ниже.

Тип	Наименование	Преимущества монтажа	Длительная рабочая температура (℃)
227IEC01/05 BV BLV	Медная жила, провод с поливинилхлоридной изоляцией	Укладываются внутри помещений, кабелепроводов, и пр.	70
227IEC01/05 BV BLV	Алюминиевая жила, провод с поливинилхлоридной изоляцией	Укладываются внутри помещений, кабелепроводов, и пр.	70
227IEC07 BV-90	Провод с поливинилхлоридной изоляцией и термостойкой медной жилой ( 90℃)	Устанавливается главным образом в условиях с высокой температурой внутри помещений, кабелепроводов и пр.	90
BVR	Кабель силовой гибкий с медными жилами	Укладывается в местах где требуется гибкость провода.	70
227IEC10 BW	Провод круглого сечения в оболочке с поливинилхлоридной изоляцией и медной жилой	Прокладывается в местах с высокой механической защитой и влажностью. Могут также укладываться под землей.	70
BLW	Провод круглого сечения в оболочке с поливинилхлоридной изоляцией и алюминиевой жилой
BWB	Плоский провод в оболочке с поливинилхлоридной изоляцией и медной жилой
BLWB	Плоский провод в оболочке с поливинилхлоридной изоляцией и алюминиевой жилой
227IEC02RV 227IEC06RV	Провод гибкий с поливинилхлоридной изоляцией и медными жилами	Главным образом применяется в условиях, где требуется повышенная гибкость для систем освещения, система электропитания и пр.	70
227IECC42 RVB	Провод плоский гибкий с поливинилхлоридной изоляцией и медными жилами
RVS	Провод крученный плоский гибкий с поливинилхлоридной изоляцией и медными жилами
227IEC52 RW 227IEC53 RW	Гибкий провод круглого сечения в оболочке с поливинилхлоридной изоляцией и медной жилой (легкий и стандартный тип)

Подробные технические характеристики проводов BV

Номинальная площадь сечения (мм2)	Жила число/диаметр (мм)	Номинальная толщина изоляции (мм)	Наибольший наружный диаметр. (мм)	Сопротивление проводника при 20 ℃	Мин. сопротивление изоляции при 70℃ (MΩ/км)	Масса (кг/км)
0.5	1/0.80	0.6	2.4	36.0	0.015	8. 1
0.75	1./0.97	0.6	2.6	24.5	0.012	10.6
1	1/1.13	0.6	2.8	18.1	0.011	13.2

Подробные технические характеристики провода с поливинилхлоридной изоляцией типа BV BLV

Nominal Площадь сечения (мм²)	Жила число/диаметр (мм)	Номинальная толщина изоляции (мм)	Наибольший наружный диаметр. (мм)	Conductor Сопротивление постоянному току при 20 ℃		Мин. сопротивление изоляции при 70℃ (MΩ/км)	Масса (кг/км)
Nominal Площадь сечения (мм²)	Жила число/диаметр (мм)	Номинальная толщина изоляции (мм)	Наибольший наружный диаметр. (мм)	медь	алюм.	Мин. сопротивление изоляции при 70℃ (MΩ/км)	медь	алюм.
1.5	1/1.38	0.7	3.3	12.1	—	0.011	19.2	—
1.5	7/0.52	0.7	3.5	12.1	—	0.010	20.6	—
2.5	1/1.78	0.8	3.9	7.41	11.8	0.010	30.8	15.0
4	1/2.25	0.8	4.4	4.61	7.39	0.0085	45.5	21.0
6	1/2. 76	0.8	4.9	3.08	4.91	0.0070	65.0	29.0
10	7/1.35	1.0	7.0	1.83	3.08	0.0065	110.0	52.0
16	7/1.70	1.0	8.0	1.15	1.91	0.0050	170.0	70.0
25	7/2.14	1.2	10.0	0.727	1.20	0.0050	270.0	110.0
35	7/2.52	1.2	11.5	0. 524	0.868	0.0040	364.0	150.0
50	19/1.78	1.4	13.0	0.387	0.641	0.0045	500.0	200.0
70	19/2.14	1.4	15.0	0.268	0.443	0.0035	688.0	269.0
95	19/2.52	1.6	17.5	0.193	0.320	0.0035	953.0	360.0
120	37/2.03	1.6	19.0	0.153	0.253	0. 0032	1168.0	449.0
150	37/2.25	1.8	21.0	0.124	0.206	0.0032	1466.0	551.0
185	37/2.52	2.0	32.5	0.099	0.164	0.0032	1808.0	668.0

Технические характеристики гибкого провода с поливинилхлоридной изоляцией и медной жилой, BVR 450/750В

Номинальная площадь сечения (мм2)	Жила число/диаметр (мм)	Номинальная толщина изоляции (мм)	Наибольший наружный диаметр. (мм)	Сопротивление проводника при 20 ℃	Мин. сопротивление изоляции при 70℃ (MΩ/км)	Весt (кг/км)
2.5	9/0.41	0.8	4.2	7.41	0.011	33.0
4	19/0.52	0.8	4.8	4.61	0.009	48.0
6	19/0.64	0.8	5.6	3.08	0.0084	68.0
10	49/0.52	1.0	7.6	1.83	0.0072	115.0
16	49/0.64	1.0	8.8	1.15	0.0062	176.0
25	98/0. 58	1.2	11.0	0.727	0.0058	272.0
35	133/0.58	1.2	12.5	0.524	0.0052	384.0
50	133/0.68	1.4	16.5	0.387	0.0051	510.0
70	189/0.68	1.4	16.5	0.268	0.0045	714.0
95	259/0.68	1.6	19.5	0.139	0.0035	965.0
120	259/0.76	1.8	22.0	0. 153	0.0032	1210.0
150	259/0.85	1.8	25.0	0.124	0.0032	1510.0

Структура
По типу: одножильный провод с поливинилхлоридной изоляцией, скрученный провод с поливинилхлоридной изоляцией, гибкий провод с поливинилхлоридной изоляцией различных цветов.
По форме: плоский провод, провод круглого сечения и пр., различных цветов.
По числу сердечниковжил: с одним сердечником, многожильные и т.д., различных цветов.

Упаковка
Ящики, катушки.
