Что такое провод СИП-4 4х16. Где применяется самонесущий изолированный провод СИП-4. Каковы основные характеристики и преимущества провода СИП-4 4х16. Как правильно выбрать и монтировать СИП-4 4х16.

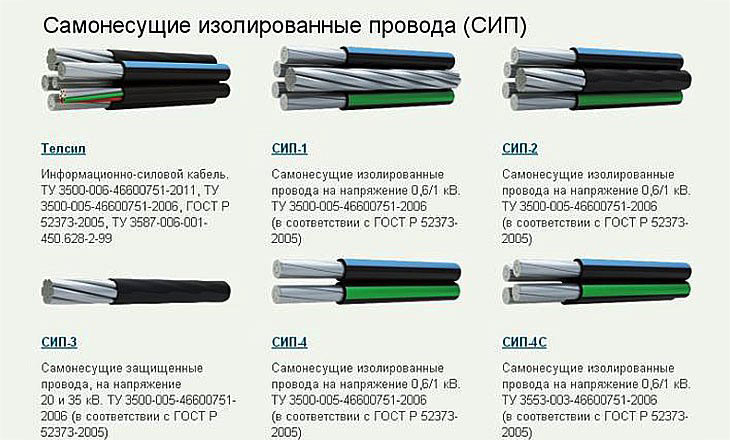

Что представляет собой провод СИП-4 4х16
Провод СИП-4 4х16 является самонесущим изолированным проводом, широко применяемым для воздушных линий электропередачи напряжением до 1 кВ. Маркировка расшифровывается следующим образом:
- СИП — самонесущий изолированный провод
- 4 — четыре токопроводящие жилы
- 16 — сечение каждой жилы 16 мм²
Конструкция провода СИП-4 4х16 включает:
- 4 изолированные алюминиевые жилы одинакового сечения 16 мм²
- Изоляция жил выполнена из светостабилизированного сшитого полиэтилена
- Жилы скручены между собой
В отличие от СИП-2, провод СИП-4 не имеет несущей нулевой жилы. Все четыре жилы являются токопроводящими и равнозначными.
Основные технические характеристики СИП-4 4х16
Провод СИП-4 4х16 обладает следующими ключевыми параметрами:
- Номинальное напряжение: 0,6/1 кВ
- Допустимая токовая нагрузка: 75 А
- Наружный диаметр: 22,4 мм
- Масса 1 км провода: 235 кг
- Минимальный радиус изгиба: 10 наружных диаметров
- Температура эксплуатации: от -60°С до +50°С
- Срок службы: не менее 40 лет
Какие преимущества дает использование провода СИП-4 4х16 по сравнению с неизолированными проводами? Основные достоинства включают:
- Высокая механическая прочность и устойчивость к внешним воздействиям
- Снижение потерь электроэнергии в линии
- Отсутствие коротких замыканий при схлестывании проводов
- Безопасность обслуживания и эксплуатации
- Возможность прокладки по фасадам зданий
- Снижение габаритов линии электропередачи
Области применения провода СИП-4 4х16
Самонесущий изолированный провод СИП-4 4х16 используется в следующих сферах:
- Воздушные линии электропередачи напряжением до 1 кВ
- Ответвления от ВЛ к вводам в жилые дома и хозяйственные постройки
- Наружное освещение улиц и дорог
- Прокладка по фасадам зданий
- Временное электроснабжение строительных площадок
Где чаще всего применяют провод СИП-4 4х16? Основные сферы использования:
- Электрификация частного сектора в городах и сельской местности
- Модернизация существующих воздушных линий с неизолированными проводами
- Строительство новых линий электропередачи в стесненных условиях
- Организация уличного освещения в населенных пунктах
Особенности монтажа провода СИП-4 4х16
При монтаже самонесущего изолированного провода СИП-4 4х16 необходимо учитывать следующие важные моменты:
- Использование специальной арматуры для крепления и натяжения
- Соблюдение допустимых механических нагрузок и стрел провеса
- Применение герметичных прокалывающих зажимов для ответвлений
- Защита от грозовых перенапряжений с помощью ограничителей
- Соблюдение технологии монтажа при низких температурах
Какие инструменты потребуются для работы с проводом СИП-4 4х16? Основной набор включает:
- Лебедка для натяжения провода
- Динамометр для контроля усилия тяжения
- Ножницы для резки провода
- Инструмент для снятия изоляции
- Гидравлический пресс для опрессовки наконечников
Сравнение СИП-4 4х16 с другими марками проводов
Как провод СИП-4 4х16 соотносится по характеристикам с другими типами проводов? Рассмотрим основные отличия:
- От СИП-2: отсутствие несущей нулевой жилы, меньший вес и диаметр
- От неизолированных проводов А и АС: наличие изоляции, повышенная безопасность
- От кабелей АВВГ: возможность воздушной подвески без опор
В чем преимущества СИП-4 4х16 перед традиционными неизолированными проводами?
- Повышенная надежность и безопасность эксплуатации
- Снижение эксплуатационных расходов
- Уменьшение габаритов линии электропередачи
- Простота монтажа и обслуживания
Нормативные требования к проводу СИП-4 4х16
Производство и применение провода СИП-4 4х16 регламентируется следующими основными нормативными документами:
- ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
- ПУЭ 7-е издание «Правила устройства электроустановок»
- СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»
Какие требования предъявляются к проводу СИП-4 4х16 согласно стандартам?
- Соответствие электрическим и механическим характеристикам
- Стойкость к воздействию климатических факторов
- Пожаробезопасность и нераспространение горения
- Стойкость к ультрафиолетовому излучению
Выбор и расчет провода СИП-4 4х16
При проектировании линий электропередачи с применением СИП-4 4х16 необходимо учитывать следующие факторы:
- Величину передаваемой мощности и протяженность линии
- Допустимые потери напряжения
- Механические нагрузки от ветра и гололеда
- Климатические условия района прокладки
Как правильно рассчитать необходимое сечение провода СИП-4? Основные этапы включают:
- Определение расчетной нагрузки потребителей
- Выбор допустимой потери напряжения в линии
- Расчет рабочего тока
- Проверка по допустимому нагреву
- Проверка на механическую прочность
Особенности эксплуатации провода СИП-4 4х16
При эксплуатации воздушных линий с проводом СИП-4 4х16 следует обращать внимание на следующие аспекты:
- Периодический осмотр состояния изоляции и арматуры
- Контроль стрелы провеса и натяжения провода
- Своевременная расчистка трассы от деревьев и кустарников
- Защита от грозовых перенапряжений
- Соблюдение допустимых токовых нагрузок
Какие преимущества дает использование СИП-4 4х16 с точки зрения эксплуатации?
- Снижение аварийности и числа отключений
- Уменьшение затрат на обслуживание линии
- Возможность работы под напряжением
- Простота подключения новых абонентов
